Как снять стартер на ваз-2110: инструкция пошаговая

Основные неисправности

Стартер имеет несколько основных неисправностей, которые встречаются довольно часто.

• Аккумулятор;
• Втягивающее реле;
• Щетки;
• Бендикс;
• Обмотки ротора и статора.;

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

АКБ

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

Втягивающее

Если при повороте ключа стартер вращается, но не запускает двигатель, то скорее всего виновником является втягивающее реле. Основным виновником выхода из строя реле является обрыв его обмотки.

Снятие и установка стартера

Я думаю ни для кого не секрет, какую роль играет стартер, в системе электрооборудования автомобиля, и как плохо когда машина не заводиться в нужный момент. Хотя ремонт стартера и является не простой задачей, и для ремонта необходимы навыки и наличие оборудования, в большинстве случаев неисправности стартера устранимы. Так же одной из причин снятия стартера, есть снятие коробки передач с автомобиля.

• Далее мы перечислим некоторые причины, при которых снимают стартер с автомобиля.
• 1. Не вращается якорь, при этом тяговое реле не срабатывает.
• 2. Якорь вращается чрезмерно медленно, либо не вращается вообще, при этом срабатывает тяговое реле.
• 3. Многократное срабатывание и отключение тягового реле.
• 4. Вращается якорь, при этом не вращается маховик.
• 5. При вращении якоря от стартера идёт необычный шум.

Навигация по записям

Снять корпус. Отвернуть три болта и снять тяговое реле с крышки.

При этом якорь тягового реле должен остаться на рычаге привода. Вынуть резиновый уплотнитель рычага. Снять с рычага якорь тягового реле. Вывернуть ось рычага. Вынуть якорь из крышки со стороны привода.

Замена стартера Audi 100 C4

Снять рычаг привода. Сбить через оправку удерживающее кольцо в сторону якоря. Снять стопорное кольцо, установленное под удерживающим кольцом.

Снять с вала якоря привод стартера в сборе. У стартера Bosch 1,1kW снять редуктор. Собрать стартер в обратном порядке, при этом следует установить audi 100 стартер стопорное кольцо, а также смазать трущиеся поверхности деталей.

Проверка, осмотр и дефектовка деталей стартера Очистить все детали стартера. Замена стартера Audi C4 Составные части стартера: Магнитный пускатель. Клемма 30 соединение с аккумулятором 3.

Клемма 50 к системе зажигания. Шестерня привода.

Зарядка аккумулятора — слабая батарея может audi 100 стартер выдать необходимый заряд. Клеммные соединения проводки — плохой контакт первый враг адекватной работы. Механические повреждения силовых кабелей — через поврежденную изоляцию может происходить утечка тока.

Подгорание контактной группы в замке зажигания — маленькая, хрупкая деталь, требующая аккуратного обращения.

При отсутствии видимых поломок, нужно демонтировать audi 100 стартер и выполнить его переборку. Основных причин всего три: Зависшие или изношенные щетки коллектора — разработать или заменить самая частая неприятность.

Неисправность тягового реле — только замена. Износ коллектора якоря — полная замена якоря. Причины поломок Причин поломок аппарата совсем немного, ниже представлены основные: Замена стартера своими руками На просторах интернета имеется множество audi 100 стартер о том, где находится стартер Ауди С4, а ответ прост — узел следует искать под генератором двигателя.

Стартер Ауди 100

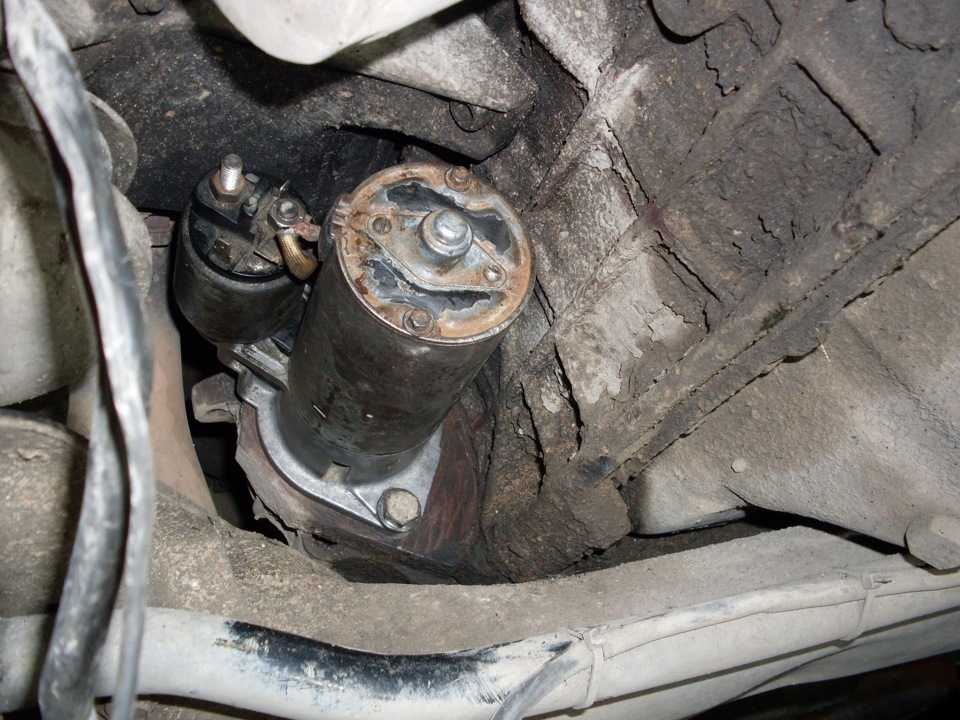

Процесс демонтажа происходит таким образом: Автомобиль загоняется на audi 100 стартер яму. Стартер с ней работал, несмотря на все повреждения, которые мы видели! Далее собираем бендикс, не забывая ставить снятые ранее шайбы: Надеваем два стопорных кольца в таком порядке: Теперь надо исхитриться и загнать маленькое кольцо внутрь большого.

Я сначала обжал пассатижами маленькое кольцо, потом взял шайбу, одел сверху, перевернул всю конструкцию, уперся шайбой в тиски и стукнул по внутреннему кольцу подходящим audi 100 стартер ключом, и таким образом все стало на место: Затем на скорую руку сделали токарый станок: Коллектор шлифовал наждачной бумагой, прижимая ее плоским напильником, сначала зерномпотоми окончательно восьмисоткой.

Собираем щеточный узел: Затем приступаем к окончательной сборке. Вынимаем сердечник из тягового реле и ставим его на место, иначе потом его поставить не получится.

Но здесь редко можно найти стоящий вариант. Как правило, встречаются устройства с поломанным втягивающим или другими частями. Со временем любое устройство, особенно электрическо-механическое, изнашивается.

На стартере Ауди С4 часто повреждается втягивающее реле и щётки. Также может сломаться защитный кожух.

Если наблюдаются проблемы с втягивающим реле, то машину приходится очень долго заводить стартером. Особенно страшно обстоят дела зимой — двигатель может вообще не запуститься. Поэтому данную неисправность рекомендуется исправлять незамедлительно.

Втягивающее и сопутствующие детали на замену от фирмы Cargo, как один из вариантов заменить тяговое реле:. Корпус редуктора требуется, если он потрескался на штатном устройстве. Втулки на любом стартере со временем рассыхают и отвердевают. Естественно, сам электродвигатель должен быть в нормальном рабочем состоянии, иначе целесообразнее замена стартера ауди 100 с4 новый стартер на замену.

В процессе ремонта могут возникнуть трудности со снятием 3-х винтов, соединяющих электродвигатель с реле. Можно попробовать обработать их ВД Как известно, стартер на Audi C4 бывает защищён специальным кожухом. Это такая своеобразная опора с защитным щитком. Артикул — Любая замена стартера ауди 100 с4 на дороге может стать причиной поломки этого приспособления.

Замена стартера Audi 100 C4

А стартер без него становится беззащитным перед жаром от раскалённого коллектора и глушителя, поэтому надо срочно принимать меры. Один из вариантов — изготовление самодельного кожуха из оцинкованной стали.

Если в гараже много старых советских предметов, найти материал нетрудно. В качестве щитка можно использовать заводской — он редко повреждается.

Стартер Toyota 1ZZ

Стартер 1ZZ предназначен для создания требуемого момента вращения коленчатого вала силового агрегата, способствующего запуску двигателя при достижении необходимого числа оборотов. При этом происходит набор установленной степени сжатия в цилиндрах, необходимой для воспламенения воздушно-топливной смеси.

Конструкция устройства включает в себя электрическую и механическую часть. В случае выхода из строя отдельных элементов, будут наблюдаться проблемы с пуском мотора. Для устранения неполадок потребуется снять стартер с двигателя Тойота 1ZZ, и установить причину неисправности. В данном материале, представлено подробное описание по устранению различных поломок электростартера 1ZZ, а также инструкция по его снятию с силового агрегата.

Замена

Работы по снятию и установке стартера можно провести без высшего образования механика. По ниже приведенной пошаговой инструкции с поставленной задачей справиться любой кто когда-либо держал ключ в руках.

Необходимый инструмент

• Отвертка крестовая и плоская
• Трещотка, удлинитель и головка на «13мм» и «15мм»
• Ключ рожковый на «10мм» и «13мм»
• Смазка проникающая (WD-40)
• И желание починить собственный автомобиль своими руками.

Пошаговая инструкция замены

Работы можно проводить как со смотровой ямы так и сверху. Мы рассмотрим вариант проведения работы сверху, так как он более просто и удобен. Да и смотровая яма имеется не у всех.

Первым делом отключаем минусовую клейму АКБ и снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

Затем на втягивающем реле рожковым ключом на «13мм» откручиваем силовой провод и снимаем фишку «мама» с реле (на картинке отмечены красными стрелочками).

Трещоткой с головкой на «13мм» и удлинителем откручиваем две гайки крепления стартера. Снизу и сверху.

Далее вынимаем стартер из подкапотного пространства и проводим его ревизию.

Устанавливаем его в обратной последовательности и проверяем работоспособность пробным запуском автомобиля.

Замена из-под днища автомобиля аналогична инструкции изложенной выше, но только для проведения работ со смотровой ямы или эстакады необходимо демонтировать защиту картера двигателя.

Последовательность установки стартера

Провести все операции этого этапа следует аккуратно и внимательно с соблюдением последовательности, приведенной ниже.

Чтобы правильно провести установку элемента электрооборудования на его законное место, требуется проделать следующие действия:

• Перед установкой необходимо тщательно осмотреть стартер, ознакомиться с его комплектацией, проверить качество сборки и наличие направляющей втулки;
• Стартер надо поместить снизу транспортного средства на свое место и прикрутить сначала длинным болтом, а потом ввинтить оставшиеся болты крепления, затянуть;
• Установить клеммы проводов и крепко затянуть гайки;
• Установить и закрепить держатель жгута проводов;
• Прикрутить опору аккумулятора;
• Поместить батарею на свое обычное место;
• Подключить клеммы аккумулятора, закрыть его защитной крышкой;
• Провести проверку работоспособности электрической системы и установить грязезащитный щиток двигателя.

Выполняя эти операции можно успешно установить стартер, но процесс легко облегчить, выполнив определенные действия. Например, на карбюраторном двигателе работы производить удобнее при снятом воздушном фильтре. Когда мотор инжектор, то предварительно лучше отключить растяжку патрубка, и проделывать все операции будет удобнее.

Порядок ремонта

Проверяем реле стартера или тяговое реле.

Как правило, реле стартера можно разобрать без каких либо проблем. Не будет вникать во все технические моменты разборки не только реле, но и других деталей стартера, с гайками и винтами умею обращаться практически все.

После разборки втягивающего реле, обратите внимание на контакты, которые расположены на болтах, если подгорания серьезные то стоит болты-контакты заменить, а если не значительное, то убираем нагар с помощью притирочного камня или другим способом. Если на болте-контакте вы заметили глубокую выгоревшую ступеньку, но не широкую, то можете повернуть болт на 180 градусов (это практикуется) и собрать реле

Обратите внимание на качество резьбы, которая находится на прижимных болтах. Если резьба повреждена, болты необходимо заменить, так как в результате плохого прижима, будет отсутствовать хороший контакт

Следующее, что касается тягового реле, это пятак реле, который замыкает описанные выше болты-контакты. Он тоже может быть подгоревшим. Для того, чтобы очистить пятак реле от нагара можно использовать мелкую наждачную бумагу, мягкий напильник или надфиль.

Бывает, что на некоторых моделях стартера, встречается тяговое реле не разборное, в таких случаях ремонт стартера своими руками становится затруднительным.

В данном случае реле лучше заменить новым, так как развальцевать его получится не у каждого.

Обратите внимание на плюсовой вывод на тяговом реле, он самый большой в сечении. На данный вывод поступает ток с большим амперметрожом от замка зажигания

В этом месте между клеммами должен быть идеальный контакт.

Причины поломки

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

• скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
• щелчки при повороте ключа (втягивающее реле);
• тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

Стартеры: как они устроены и как их ремонтировать

Стартер – самая «женская» деталь автомобиля! Ведь считается, что именно электрический запуск двигателя позволил прекрасному полу всерьез сесть за руль, ибо до его изобретения машину заводили ручной рукояткой, что было под силу не каждому мужику… При этом как механизм стартер не по-женски надежен и предсказуем, благодаря неженской же грубости и простоте конструкции, а поэтому редко доставляет проблемы владельцу новой машины в течение 3-5 лет её службы. Хотя немолодой стартер, конечно же, имеет право покапризничать, поскольку жизнь его нелегка! Узнаем, как он устроен, а после теоретической подготовки исследуем и отремонтируем захандривший «пускач».

Назначение и устройство

Стартер автомобиля это деталь позволяющая преобразовывать электрическую энергию в механическую для запуска двигателя автомобиля. Без данной детали пуск двигателя автомобиля невозможен, кроме как с запуска «с толкача». Стартер является простой электрической машиной, которая работает на постоянном токе и обладает высокой мощностью, ведь чтобы прокрутить коленчатый вал автомобиля до оборотов холостого хода нужно иметь немаленькую мощность, а стартер Нивы справляется с этой задачей на ура.

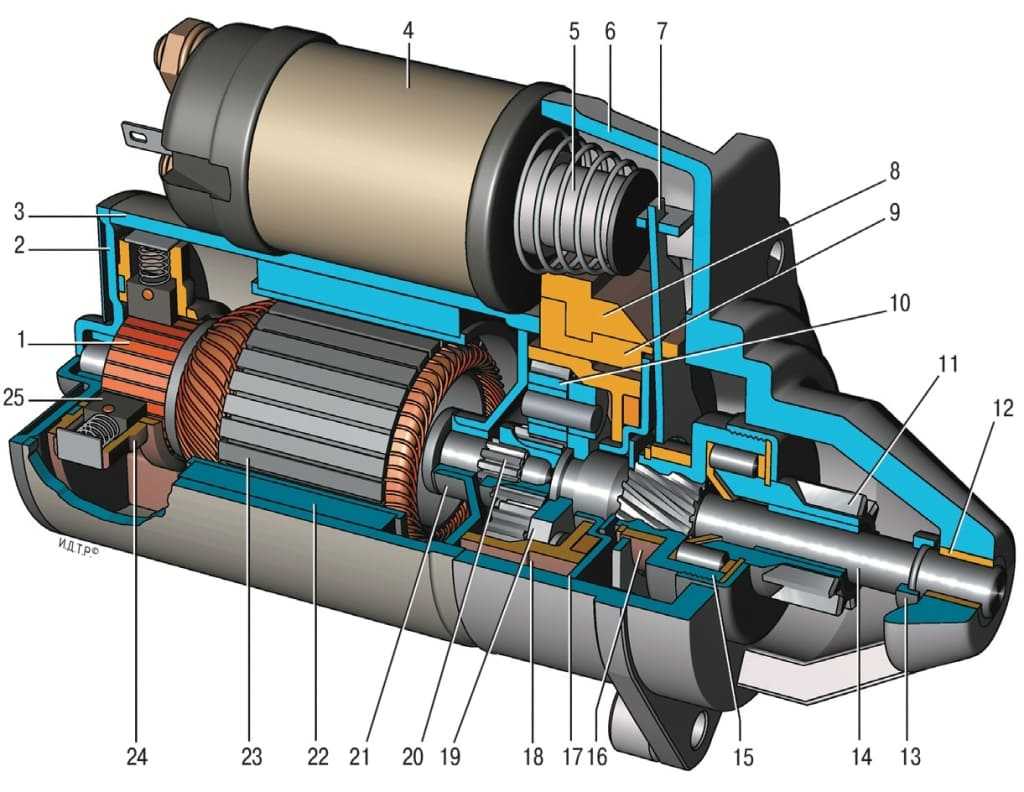

1. Коллектор; 2. Задняя часть; 3. Корпус; 4. Втягивающее; 5. Сердечник; 6. Возвратная пружина; 7. Рычаг; 8,9. Резиновая прокладка; 10. Шестерня редуктора; 11. Шестерня бендикса; 12. Втулка; 13. Стопор; 14. Вал; 15. Обгонная муфта; 16. Червяк; 17. Упор; 18. Корпус редуктора; 19. Внутренняя шестерня; 20. Средняя шестерня; 21. Опора вала; 22. Магнит; 23. Якорь; 24. Щеткодержатель; 25. Щетка;

Щеточный узел

Для доступа к щеточному узлу следует разобрать стартер, как показано на изображении ниже.

Первым делом следует проверить как перемещаются щетки в щеткодержателях. При наличии заеданий следует отшлифовать дефектные места.

Щетки требуется осмотреть на наличие оплавлений и термических повреждений

Особое внимание необходимо уделить месту контакта с коллектором. Незначительные дефекты устраняются шлифовкой

В процессе эксплуатации происходит износ щеток. Критический размер составляет от 4 мм до 15 мм в зависимости от конструкции. В случае его достижения требуется замена щеток. Их цена составляет от 90 до 1800 рублей в зависимости от марки и модели стартера.

Требуемые инструменты

Для того, чтобы снять или установить стартер на Приоре, потребуются инструменты из таблицы, которая представлена ниже.

Таблица — Инструменты требуемые для замены передней стойки

Название	Примечание
Накидной ключ	«на 13», «на 15»
Рожковый ключ	«на 13», «на 15»
Пассатижи	Можно заменить плоскогубцами
Отвертка	С тонким плоским лезвием
Силиконовая смазка	Если предполагается демонтаж воздушного фильтра
Головка	«на 13»
Вороток	С удлинителем и трещоткой
Проникающая смазка	Например, WD-40
Ветошь и металлическая щетка	Для очистки загрязнений

Замена стартера на Лада Приора может проводиться без доступа со стороны днища. Если же нет желания снимать воздушный фильтр и провода идущие к датчикам, то демонтировать и установить узел можно из под низу. В таком случае потребуются смотровая яма, эстакада или подъемник для доступа к месту где находится стартер.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Диагностика неисправностей

При проведении полной проверки работоспособности стартера ВАЗ 2110 необходимо действовать в соответствии со следующим алгоритмом:

Проверить, насколько хорошо вращается агрегат

Если коленчатый вал двигается плохо, то следует обратить внимание на наличие смазывающего материала и при необходимости смазать механизмы. Бывают ситуации, когда масло не соответствует текущему сезону

Его замена на более подходящее решит проблему.
Произвести проверку аккумулятора на наличие заряда и окисления наконечников и вводов. При необходимости требуется выполнить зарядку и заменить вышедшие из строя элементы. В такой ситуации требуется произвести техническое обслуживание контактной группы и самой АКБ, после чего функционирование стартера будет восстановлено.
Осмотреть щётки и проверить затяжку на наконечниках провода. Чтобы сделать все необходимые действия, потребуется произвести демонтаж и разобрать устройство, выполнить прочистку коллектора, осуществить замену щёток и отрегулировать степень натяжения пружин.
Установить наличие или отсутствие пробуксовок муфты. При необходимости требуется полностью заменить привод стартера. Ещё одним способом решения проблемы является промывание нарезки вала с последующим смазыванием.
Осмотреть венцовые зубья маховика на предмет забоин. Об их наличии может свидетельствовать характерный скрежет. Для его устранения потребуется ликвидировать забоины или произвести монтаж новой буферной пружины при ощутимом ослаблении старой.
Произвести диагностику крепления полюса стартера. О его ослаблении может свидетельствовать характерный шум, присутствующий во время работы механизма. Проблему можно решить, надёжно закрепив стартер или произведя усиление упомянутого крепления.

Для того чтобы убедиться, что болт находится в контакте с пластиной, необходимо произвести замер сопротивления на контактных болтах

Если производить проверку в описанном алгоритме, то появится возможность точно определить «источник» неисправности и эффективно устранить её. Однако существуют поломки, которые невозможно ликвидировать во время проверки.

Ревизия стартера Ford Fiesta 6: разборка, смазка и т. д.

27.09.2017 711

Здравствуйте. Рад приветствовать всех на нашем сайте посвященному автомобилям марки Ford. Сегодня, дорогие читатели, расскажу о том, как произвести ревизию стартера на Форд Фиеста Mark 6 в домашних условиях. Вы узнаете, как разобрать стартер на 6-ой Фиесте и произвести его чистку, ремонт и смазку.

Большинству “фиестоводов” знакома проблема, когда после нескольких лет эксплуатации машина начинает заводиться не с первого раза. Ключ поворачивается, стартер жужжит, но мотор не заводится. Запуск происходит, как правило, со второй или третьей попытки. Со временем проблема усугубляется и завести машину удается лишь с четвертой или пятой попытки. Многие недоумевают в чем проблема и сетуют на все что угодно: свечи, плохой бензин или проблемы с двигателем. Однако очень часто причина кроется в банальном загрязнении стартера или в проблемах с бендиксом. Решение данной проблемы и будет освещено в данной статье. Мы расскажем, как разобрать стартер на Фиесте и произвести его обслуживание, то есть ревизию.

Для работы вам потребуется:

1. Смотровая яма или подъемник (кто чем богат);
2. Ключи на: 13 (с трещоткой), 7, 10;
3. TORX №25;
4. Жидкость WD-40 или жидкость для очистки карбюратора, а также смазка.

1. Заезжаем на эстакаду или поднимаем авто на подъемнике, ну или домкратим, если нет ни того ни другого.
2. Далее скидываем с аккумулятора минусовую клемму.
3. Теперь необходимо снять стартер. Откручиваем клемму с втягивающего реле, для этого необходимо открутить две гайки на “13” и на 10 (первая идет к АКБ, вторая — управление втягивающим реле).

1. Чтобы снять сам стартер необходимо открутить три болта крепления (два длинных и один короткий).
2. Когда стартер демонтирован производим его осмотр и оценку состояния. В данном случае проблема заключалась в недостатке смазки и сильном загрязнении, в результате чего движение бендикса было затруднено.

1. Разборка стартера. Ключом на “13” откручиваем гайку, а затем TORX №25 — три болта, которыми крепится втягивающее реле. Также необходимо открутить два длинных болта на “7”, которыми стартер и корпус бендикса крепятся между собой.

Примечание 2! В основании “носка” стартера, там, где расположен вал с бендиксом, располагается игольчатый подшипник, а не втулка, поэтому проверьте в каком состоянии находится пластиковая обойма, смазка, а также сами подшипники. Будьте осторожны, во время разборки подшипник может рассыпаться!

1. Чтобы как следует промыть и очистить вал бендикса необходимо его отделить, для этого необходимо снять обойму вместе с кольцом на конце вала. Делается это следующим образом, упираемся обоймой в раздвинутые тиски, затем слегка ударяем со стороны редуктора.

1. Далее все происходит в произвольном порядке, заливаем все жидкостью для очистки карбюратора или “ВД-шкой” и промываем все как следует. Во время промывки старайтесь, чтобы промывочная жидкость не проникла вовнутрь подшипника.

1. После завершения промывки оцениваем состояние всех деталей, при необходимости меняем. Далее все смазываем и собираем в обратной последовательности. Подшипники рекомендую смазывать литиевой смазкой или графитовой, а планетарный редуктор — «Литолом» или альтернативой типа ШРУС и т. д.

Конструкция

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;
• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Задача обгонной муфты — прерывание передачи вращения после пуска силового агрегата. Даже на минимальных оборотах скорость вращения коленчатого вала выше, чем обороты стартера, поэтому после запуска мотора выполняется обратная передача вращения – от маховика на эл. двигатель (пока шестеренка не будет выведена из зацепления), что существенно сокращает срок службы стартера. Для предотвращения этого негативного эффекта, шестеренка взаимодействует с валом якоря не напрямую, а через роликовую муфту, состоящую из двух обойм и роликов, помещенных между ними.

Суть работы муфты такова: пока скорость вращения якоря стартера выше, чем маховика (двигатель не запущен), ролики «заклинивают» обоймы между собой, тем самым передавая вращение на шестеренку. Как только двигатель заведется и маховик ускорится, одна из обойм смещается относительно второй и происходит «расклинивание» роликов, благодаря чему прерывается передача вращения от шестерни на якорь.

Перемещение бендикса по шлицам вала осуществляется за счет втягивающего реле, устанавливаемого на корпусе стартера. Также этот узел «отвечает» за подачу электроэнергии на обмотки электродвигателя.

Особенность работы стартера заключается в том, что сначала шестеренка вводится в зацепление, и только после этого электродвигатель включается. И все это обеспечивает втягивающее реле.

Втягивающее реле — находится на стартере

Состоит реле из корпуса, с расположенными внутри обмотками, контактным диском и силовыми контактами («пятаками»), а также якоря, имеющего зацепление с вилкой, взаимодействующей с бендиксом.

Это интересно: Течь масла из КПП – причины и решения проблемы

Аналоги штатного стартера

Бренд	Страна	Артикул	Номинальная мощность	Пусковая мощность	Напряжение	Цена
ЗИТ (Самара)	Россия	5722.3708	1,58 Квт	0,98 Квт	12В	4000 руб.
БАТЭ	Белоруссия	5172.37080	1,4 Квт	1 Квт	12В	5540 руб.
LKD АТЭ-1	Россия	2101.3708 PLGR	1,55 Квт	0,95 Квт	12В	3 750 руб.
СОАТЭ (Старый Оскол)	Россия	5722-3708000	1,55 Квт	0,95 Квт	12В	3400 руб.

Не срабатывает передача крутящего момента стартером на коленчатый вал

Диагностика	Возможные причины	Способ устранения
При попытке запуска слышен постоянный шум, щелчки стартера, показатель напряжения на клеммах АКБ меньше 12В	Разрядилась аккумуляторная батарея	Подзарядка АКБ
Показатели напряжения на клеммах АКБ в норме, при пуске стартера раздаётся потрескивание с падением напряжения в два раза	Падение ёмкости АКБ	Медленная подзарядка АКБ силой тока не более 1А
Во время пуска слышен треск, при замере проводки от АКБ до стартера вольтметром обнаружено падение напряжения более 1В	Окисление клемм на АКБ или выводных клемм стартера	Зачистка клемм, обработка антикоррозийным составом
Осмотр шестерён маховика, приводного вала, бендикса на демонтированном стартере	Износ или поломка зубьев на маховике или приводных шестерён вала	Замена маховика, либо нового стартера
Отказ срабатывания втягивающего реле при работающей электропроводке 12В на его контактах	Поломка втягивающего реле, повреждение проводки на контактах, окисление клемм реле	Замена реле на новое, либо зачистка контактов и устранение обрыва проводки
При подаче 12В на реле щелчка срабатывания не слышно, стартер отключается	Реле неисправно, обрывы в обмотке якоря, загрязнения или попадание влаги в коллектор, короткое замыкание	Замена реле, чистка внутренних узлов стартера
Вращение привода стартера происходит медленно при работающем реле, стартер отключается	Износ щёточного узла, перегорание обмотки коллектора или якоря	Замена щёток, чистка коллектора, либо замена стартера
При запуске стартера приводной якорь крутится, но маховик остаётся неподвижен	Износ муфты привода	Замена муфты, либо стартера на новый
При включении зажигания слышен скрежет, вал привода вращается, но маховик и коленчатый вал остаются на месте	Износ зубчатой передачи на маховике	Замена маховика
Не вращается якорь стартера при работающем реле	Обрыв или прогорание обмотки якоря	Замена стартера на новый

Какой стартер подойдет для замены на Шевроле Ниву

На автомобиль ВАЗ 2123 “Шевроле Нива”, выпускаемого с 1998 года, устанавливалось 3 вида стартеров, по факту взаимозаменяемые. В зависимости от того, какой мощности АКБ установлен и в каком климате эксплуатируется автомобиль, можно выбрать менее и более мощный стартер.

Название	Артикул	Номинальная мощность, кВт	Пусковая мощность, кВт	Цена руб.
БАТЭ	2107-3708010-01	1.2	0.9	6140
КЗАТЭ	21213-3708010-00	1.55	1	5120
ПРАМО	21214-3708010-01	1.4	1	6620

Если стоимость устанавливаемых стартеров как правило выше 5 тысяч рублей, то аналоги можно приобрести значительно дешевле. Например, STARTVOLT (LSt 0101) — 3700 р. или Krauf (STB0139RD) — 3820 р.

Какой купить стартер на замену

Лучший вариант — это купить на замену оригинальный стартер. Но стоить он будет дороже всего. Вместе с тем вероятность того, что этот стартер подойдёт машине и решит существующую проблему является наибольшей. Прогадать при покупке оригинального стартера невозможно, разве только нарваться на его подделку. Как он выглядит, показано на фото.

Чтобы выбрать именно тот стартер, который стоит в оригинале, следует ввести в поисковик номер, который указан на самом стартере. Предложенные магазины и аукционы в первую очередь покажут именно нужный вам вариант. Однако цена на оригинальный стартер фирмы тойота будет дороже всего.

Более бюджетные и доступные варианты стартеров представлены ниже в таблице.

Фирма-производитель	Подходящий/рекомендуемый номер стартера	Приблизительная цена (зависит от производителя, номера, а также магазина или продавца). Комиссии банков и стоимость доставки в цену не входят. Цена указана в российских рублях
Nipparts	J5212070 , J5212098 , J5212104 , J5212046	от 5000 до 9000 и более
Denso	DSN922 , 4280000680 , DSN921	от 7000 до 10 000
WAI	31184N , 17534N , 17825N , 31346N	от 11 000 и выше

Покупка неоригинального стартера не создаст проблемы при его замене. Если же были обнаружены проблемы со стартером и необходимость его заменить, проводить эту процедуру рекомендуется до отправления в дальние поездки. Заменить стартер, который барахлит, следует как можно быстрее, чтобы не портить остальные пусковые механизмы машины.

Снятие и установка стартера

Я думаю ни для кого не секрет, какую роль играет стартер, в системе электрооборудования автомобиля, и как плохо когда машина не заводиться в нужный момент. Хотя ремонт стартера и является не простой задачей, и для ремонта необходимы навыки и наличие оборудования, в большинстве случаев неисправности стартера устранимы. Так же одной из причин снятия стартера, есть снятие коробки передач с автомобиля.

• Далее мы перечислим некоторые причины, при которых снимают стартер с автомобиля.
• 1. Не вращается якорь, при этом тяговое реле не срабатывает.
• 2. Якорь вращается чрезмерно медленно, либо не вращается вообще, при этом срабатывает тяговое реле.
• 3. Многократное срабатывание и отключение тягового реле.
• 4. Вращается якорь, при этом не вращается маховик.
• 5. При вращении якоря от стартера идёт необычный шум.

Процесс отсоединения стартера

Неудобное расположение является одной единственной сложностью в процессе демонтажа. Все основные операции выполняются достаточно просто. Не требуется никаких специфических инструментов либо особых профессиональных знаний.

Снимать стартер надо при отключенном зажигании и действовать в следующей последовательности:

• Сначала надо отсоединить клемму массы аккумулятора (снимаются);
• Для удобной работы снять аккумулятор вместе с держателем;
• Далее необходимо снять защиту внизу двигателя (если он установлен), открывается свободный доступ к стартеру;
• Открутить зажим комплекта подходящих проводов;
• Открутить и снять с реле держатель проводов;
• Отвинтить болты креплений;
• Снять абсолютно свободный агрегат снизу автомобиля.

Сейчас может выполняться ремонт либо замена стартера, которая производится в обратной последовательности.

Снятие и установка стартера на автомобиле ВАЗ 2110

В статье описана подробная пошаговая процедура с фото сопровождением по снятию и установки стартера своими роками на автомобиль марки ВАЗ.

Если у вашего автомобиля появились проблемы с заводкой, или стартер самостоятельно выключается (машина глохнет), непонятное звучание (шум) при завождении, тога это признаки неисправности стартера.

В таком случае необходимо произвести ремонт стартера или его полную замену новым. Если есть незначительные последствия, то можно отремонтировать своими руками, хотя раскрыв его, можно всегда найти и поменять внутренние неисправные или повреждённые части, что существенно уменьшит растраты, если покупать новый. Это к тому же и не так сложно, как кажется на первый взгляд.

В любом из этих случаев всё равно вам придётся заниматься его снятием и обратной установкой. Мы проводили снятие стартера на автомобиле ВАЗ 2110, на других моделях процедура похожая.

Конструкция узла

Автомобильный стартер большинства производителей имеет схожую конструкцию. Она включает в себя тяговое реле и коллекторный электродвигатель постоянного тока.

Корпус агрегата изготавливается из стали. Он имеет форму цилиндра. Внутри находится прикрепленный к корпусу статор. Чаще он выполнен в виде постоянных магнитов, но возможен вариант и с медной обмоткой. На корпусе также размещаются технологические отверстия для различных креплений.

Якорь является наиболее дорогой частью стартера, которая нередко повреждается. Он состоит из сердечника, обмотки и коллектора. Крепления якоря реализовано с помощью втулок.

Тяговое реле устанавливается непосредственно рядом с корпусом электродвигателя. В задней части реле находятся силовые контакты, которые называются пятаками. Также в конструкции имеется подвижная перемычка, выполненная из мягкого металла. Сердечник тягового реле с помощью подвижного коромысла соединяется с бендиксом.

Щеточный узел наиболее часто выходит из строя из-за износа или термических повреждений. Он состоит из щеток, диэлектрической основы и направляющих.

Подвижно на валу якоря располагается обгонная муфта. Она является роликовым механизмом, который соединяется с шестерней зацепления.

Также по конструкции выделяют нижепредставленные виды стартеров:

• без редуктора;
• с планетарной передачей.

Безредукторные стартеры имеют более простую конструкцию и обладают хорошей надежностью. Несмотря на это их вытесняют узлы с планетарной передачей. Связано это с тем, что наличие редуктора, позволяет запустить ДВС даже при низком заряде АКБ.

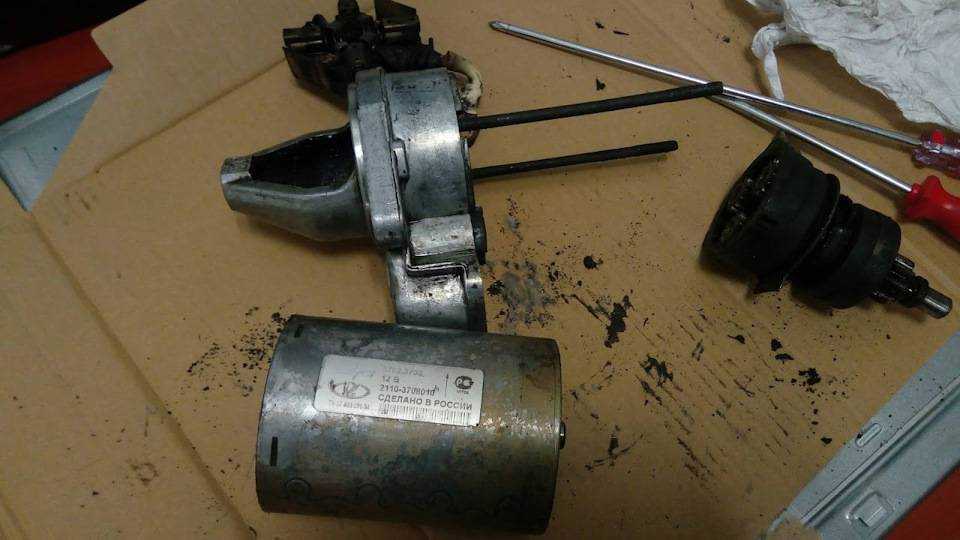

Посмотреть из чего состоит стартер можно на фото ниже, где узел представлен в разборе. Так выглядит большинство агрегатов независимо от бренда и завода-изготовителя.
