Где находится стартер на ваз 21214 инжектор

Стартер ваз 21214

Как выбирать запчасть

Алмера – очень распространенный автомобиль, его двигатель установлен на многих машинах аналогичного класса, поэтому найти стартер для замены не составляет труда. Не следует только брать откровенно дешевые комплектующие неизвестных производителей по нескольким причинам:

  • Слишком низкая стоимость говорит о плохом качестве. Стартер – это электродвигатель большой мощности, через который во время пуска идут большие токи (в пределах 200–300 А). Неисправности этого устройства могут легко вызвать пожар в двигательном отсеке или как минимум вывести из строя аккумуляторную батарею.
  • Дешевые запчасти обычно покупаются на рынке и заменить неисправные запчасти здесь, скорее всего, не получится.

Особенности конструкции

УАЗ Патриот с завода оснащается моделями стартера от двух производителей: «Iskra» и «Bosch». Принципиально эти модели конструктивно ничем не отличаются, разницу можно заметить только в качестве исполнения изделий. Обе модели представляют из себя электродвигатель постоянного тока с электромагнитным возбуждением. Вверху корпуса располагается реле втягивания с двумя типами обмоток: тяговой и удерживающей.

На Патриоте мотор ЗМЗ 409 обычно оснащается стартером «AZE 2517» фирмы «Iskra» или «БАТЭ» (5112). Работает это так: в момент запуска двигателя втягивающее реле срабатывает первым и входит в зацепление с венцом маховика, на котором расположено множество зубьев. После этого, в работу подключается и сам стартер, благодаря чему осуществляется вращение маховика, как результат — пуск мотора.

Нередко случаются ситуации, когда при повороте ключа в замке зажигания ничего не происходит, то есть стартер не крутит. Как быть в этой ситуации?

Причины поломки

Основными причинами, из-за которых не крутит стартер на УАЗ Патриоте, могут быть:

  1. Севший аккумулятор. Количество энергии, потребляемой при запуске мотора, зависит от многих факторов: температура окружающего воздуха, вязкость моторного масла, объем двигателя. Зимой пусковой ток может достигать значений 300 Ампер!
  2. Возможно повреждение или окисление контактов на самом устройстве. Стоит также проверить провода, идущие от аккумулятора к стартеру.
  3. Неисправность в электрической части автомобиля. Это могут быть проблемы в проводке, предохранителе, реле или замке зажигания. Данные причины возникают редко.

Схема устройства

Первые два пункта проверить самому — не составит особого труда. А для более углубленной диагностики может потребоваться помощь специалиста. Если получилось так, что по результатам диагностики все в порядке — тогда проблема может быть в том, что стартер просто отслужил свое и его пора менять. Хотя само изделие не имеет четких эксплуатационных границ, в зависимости от интенсивности использования срок его службы может сокращаться.

Демонтаж изделия

Стартер располагается за правым колесом в районе раздаточной коробки, головки болтов находятся ближе к двигателю и расположены один над другим. Болты крепления стартера являются частью болтов крепления колокола коробки и их шляпки смотрят в сторону задка машины. Подлезть сверху не получится никакими ключами, поэтому придется лезть в яму. Для того, чтобы снять стартер на УАЗ Патриот вам потребуются следующие инструменты:

  • Отвертка плоская и крестовая.
  • Гаечные ключи на 14, 13 и 8. При откручивании болтов крепления (2 болта) удобнее использовать головку с трещеткой.
  • Съемник стопорных колец (если планируется полная разборка).

Перед снятием необходимо полностью обесточить автомобиль, отсоединив минусовую клемму аккумулятора. Далее, необходимо проделать следующие действия:

  1. Оттянуть резиновый чехол и открутить гайку, которая выполняет роль клеммы питания втягивающего реле. Снять клемму со шпильки.
  2. Отвернуть гайку крепления клеммы плюс питания стартера.
  3. Отвернуть нижний и верхний болт крепления устройства. Для откручивания верхнего болта придется использовать «трещетку», обычным ключом к нему не подобраться.

Установка изделия осуществляется в порядке, обратном снятию.

Надо ли менять?

Если стартер поломался — не спешите его сразу выкидывать. Для начала нужно проверить исправность втягивающего реле, проблема может быть в окислении контактов, тогда их достаточно просто почистить. Для проверки втягивающего подсоедините напрямую клеммы «+» и «—» аккумулятора к втягивающему реле так, как показано не рисунке:

Обязательно отсоедините белый провод от контактного болта

Если замкнуть цепь — якорь втягивающего реле должен заменто втянуться. Если этого не происходит, придется заменить втягивающее реле на исправное, оно является составной частью стартера и может меняться отдельно. Для замены втягивающего открутите два болта крепления с торцевой части устройства.

Какой стартер можно установить

  • Motorherz STB0373RB. Данная компания является крупным поставщиком автозапчастей, у которого есть собственное производство. Она занимается продажей насосов гидравлических усилителей, турбокомпрессоров, стартеров, генераторов, рулевых реек, ремонтных комплектов и др. Стоимость стартерной установки для ВАЗ 2131 составляет 3 940 рублей.
  • АТЭ – это завод, расположенный в Московском районе, занимающийся созданием электрического оборудования для отечественных автомобилей. Стартерная установка АТЭ-1 является недорогим изделием, которое полностью оправдывает свою стоимость. Цена стартера для автомобиля ВАЗ 2131 равна 3250 рублей.
  • Производством стартера для данного транспортного средства занимается также «Старооскольский завод автотракторного оборудования». История предприятия насчитывает более 55 лет. Стоимость стартерной установки для ВАЗ 2131 составляет 3400 рублей.

В некоторых случаях автомобиль не заводится, поскольку имеет место неисправность силовой установки. Основными причинами могут стать: густое масло, которое не соответствует сезону, а также подклинивание валов силового агрегата. В большинстве случаев в стартерной установке выходит из строя втягивающее реле.

Замена втягивающего реле осуществляется, если:

  • Присутствует обрыв в обмотке реле. Стоит учесть, что втягивающее реле оснащено двумя обмотками: пусковой ( от управляющего контакта к выходной силовой клемме) и удерживающей ( от управляющего контакта к корпусу реле). Возможно также появления межвиткового замыкания в обмотках. Основным признаком данной неисправности является появления сильного запаха горелой изоляции. Обмотки проверяются на столе, путем подачи напряжения от аккумулятора: «минусовой» контакт подключатся к корпусу и выходной силовой клемме, а «плюсовая» к управляющему контакту.
  • Если падение напряжения на втягивающем реле составляет свыше 0,3-0,5 вольт. Данное явление говорит о том, что подгорели силовые контакты.
  • Если внешний осмотр говорит о наличии подгоревших участков на пластмассовой крышке, около силовых контактов.

Основные неисправности

Стартер имеет несколько основных неисправностей, которые встречаются довольно часто.

  • Аккумулятор;
  • Втягивающее реле;
  • Щетки;
  • Бендикс;
  • Обмотки ротора и статора.;

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

Втягивающее

Если при повороте ключа стартер вращается, но не запускает двигатель, то скорее всего виновником является втягивающее реле. Основным виновником выхода из строя реле является обрыв его обмотки.

Щетки

Щетки являются наиболее часто выходами из строя элементами стартера. При их износе запуск двигателя невозможен, так как они не обеспечивают контакта с коллектором ротора. При износе щеток до 4 мм их необходимо менять.

Бендикс

Бендикс — это своего рода обгонная муфта, которая приводит в зацепление шестерни с маховиком. Выход его из строя является механической поломкой стартера. Починить ее невозможно лишь только заменить на новую.

Обмотки

Обмотка выходит из строя вследствие повышенных токов, образующихся в момент пуска двигателя в холодное время или при заклинивании бендикса. Проволока, намотанная на шихтованную сталь, просто не выдерживает такие скачки тока и обрывается. Это решается заменой ротора или статора, а лучше всего стартера.

Полезное видео

За счет того, что коммутаторы однотипные, при экстренном ремонте вышедшую цепь можно подключать к другим блокам. Для этого придется отключить один из вспомогательных и не важных критически элементов. Например, цепь стартера или заживания перебросить на контроллер обогрева заднего стекла.

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи

Как снять стартер на ваз 21214 инжектор

Снятие стартеров 5722.3708 и 35.3708 аналогично. Эту операцию покажем на примере 5722.3708.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра). Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

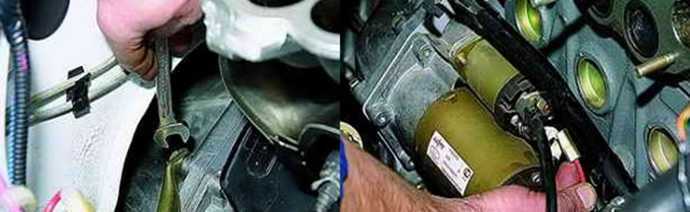

Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления).

Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

Отсоединяем провод управления тяговым реле.

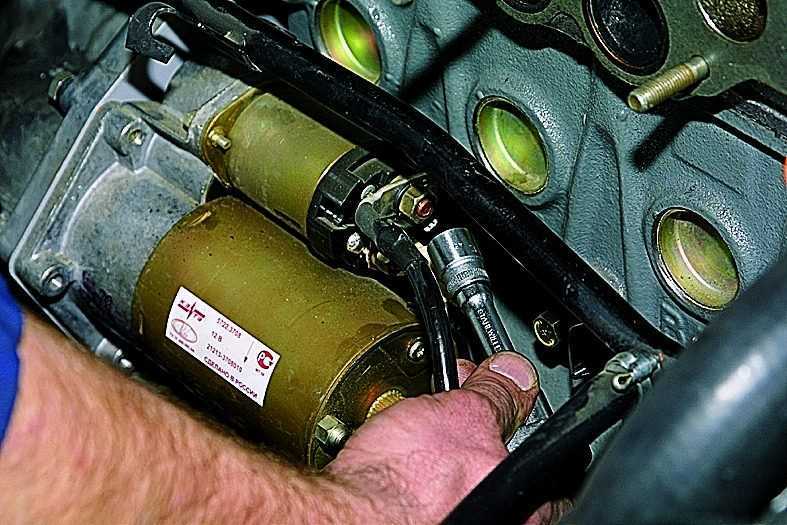

Головкой «на 13» отворачиваем гайку «плюсового» провода стартера…

…и снимаем провод.

На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

Отводим стартер вдоль блока цилиндров назад…

…и вынимаем стартер.

Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы.

Устанавливаем стартер в обратной последвательности.

В автомобилях Нива 21213 и 21214 установлен стартер с возбуждением смешанного типа, с тяговым реле электромагнитного типа и двумя независимыми обмотками. В корпусе фиксируется четыре полюса, один из которых соединен параллельно, а остальные — последовательно.

Несмотря на видимую конструктивную сложность, ремонт стартера доступен даже новичкам. Главное — иметь под рукой необходимый инструмент, своевременно диагностировать неисправность и следовать инструкциям производителя. Ниже рассмотрим, какие неисправности стартера существуют, и как устранять проблемы.

В процессе эксплуатации возможны следующие проблемы: 1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:

  • Разрядился источник питания машины. Окислены вывода на АКБ или клеммы подключаемых проводов. Плохо протянуты клеммы. Межвитковое замыкание или повреждение обмотки тягового реле. Вышло из строя включающее стартерного реле или имеет место обрыв питающего провода устройства. Отсутствие замыкания между «тридцатым» и «пятидесятым» контактом.

В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.

2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:

  • Разряжена или вышла из строя АКБ. Послаблен крепеж наконечников провода, объединяющего мотор с кузовной частью. Окислен «плюс» и (или) «минуса» на источнике питания, плохая протяжка. Подгорел коллектор, износились щетки. «Плюсовая» клемма щеткодержателя оказалась на «массе». В обмотках якоря и (или) статора имеет место обрыв.

В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.

3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).

Причины:

  • Замыкание или обрыв обмотки реле. Разряд АКБ. Снижение напряжения на релейных контактах (происходит при окислении проводов).

4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:

  • Вышел из строя рычаг включения подводкового кольца муфты. Пробуксовка муфты.

5. Появляется странный звук при прокручивании якоря:

  • Послаблен крепеж стартера или устройство закреплено с перекосом. Нарушена целостность шестеренок маховика или приводной шестерни. Износились втулки подшипников. Разболтан крепеж стартера.

6. Шестеренка зависает в фиксации с маховиком:

  • Заедает рычаг, тяговое реле или муфта на шлицах. Поломался выключатель зажигания (в месте соединения контактов). Послаблены или вышли из строя пружинки тягового реле.

Как распознать поломку?

В процессе эксплуатации возможны следующие проблемы:1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:

  • Разрядился источник питания машины.
  • Окислены вывода на АКБ или клеммы подключаемых проводов.
  • Плохо протянуты клеммы.
  • Межвитковое замыкание или повреждение обмотки тягового реле.
  • Вышло из строя включающее стартерного реле или имеет место обрыв питающего провода устройства.
  • Отсутствие замыкания между «тридцатым» и «пятидесятым» контактом.

Предлагаем ознакомиться Pioneer DEH-1420UB Инструкция по эксплуатации онлайн [102/108] В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.

2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:

  • Разряжена или вышла из строя АКБ.
  • Послаблен крепеж наконечников провода, объединяющего мотор с кузовной частью.
  • Окислен «плюс» и (или) «минуса» на источнике питания, плохая протяжка.
  • Подгорел коллектор, износились щетки.
  • «Плюсовая» клемма щеткодержателя оказалась на «массе».
  • В обмотках якоря и (или) статора имеет место обрыв.

В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.

3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).

Причины:

  • Замыкание или обрыв обмотки реле.
  • Разряд АКБ.
  • Снижение напряжения на релейных контактах (происходит при окислении проводов).

4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:

  • Вышел из строя рычаг включения подводкового кольца муфты.
  • Пробуксовка муфты.

5. Появляется странный звук при прокручивании якоря:

  • Послаблен крепеж стартера или устройство закреплено с перекосом.
  • Нарушена целостность шестеренок маховика или приводной шестерни.
  • Износились втулки подшипников.
  • Разболтан крепеж стартера.

6. Шестеренка зависает в фиксации с маховиком:

  • Заедает рычаг, тяговое реле или муфта на шлицах.
  • Поломался выключатель зажигания (в месте соединения контактов).
  • Послаблены или вышли из строя пружинки тягового реле.
