Датчик положения распредвала змз 406 симптомы

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

1. P0340 — Неисправность в цепи датчика положения распредвала
2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
5. P0344 — Неисправность датчика положения распредвала

Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток. Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».

Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.

Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.

Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.

Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.

Замена ДПРВ

Поменять сгоревший датчик на новый прибор не составит особого труда. Это делают так:

1. Снимают минусовую клемму с аккумулятора и ставят автомобиль на ручник.
2. Рожковым ключом «10» отворачивают болт крепления датчика.
3. Снимают фишку с разъёма ДПРВ.
4. Датчик с кабелем и разъёмом извлекают из-под капота. На его место ставят новый прибор.
5. Закручивают болт крепления.

При покупке нового датчика положения распредвала нужно обязательно обращать внимание на принадлежность прибора к двигателю ЗМЗ 406, потому что контроллеры других автомарок не подойдут по креплению. Не покупайте ДПРВ неизвестных производителей

Вся выгода от покупки может обернуться неприятной остановкой автомобиля вдалеке от дома.

Самостоятельная диагностика неисправностей

Стоит начать с того, где находится датчик положения. Деталь располагается в передней части двигателя, возле головки блока цилиндров.

Пора проверять датчик распредвала, если вы заметили один из следующих «симптомов»:

• Двигатель Газель Бизнес плохо работает и часто останавливается. Могут возникать осечки при включении зажигания, теряется динамичность, появляются посторонние звуки в системе выхлопов, толчки при разгоне автомобиля.
• Теряется мощность. Становится тяжело разогнаться до скорости выше 65-70 километров в час.
• Запуск двигателя становится проблематичным, долгим или вообще невозможным. В отдельных случаях исчезает искра зажигания.

  Сколько ходят свечи зажигания

Чтобы точно узнать о причинах поломки, желательно провести компьютерную диагностику. Но вы всегда можете провести самостоятельные замеры, если у вас есть цифровой мультимер. Заблаговременно проверьте состояние проводки. Если на ней есть загрязнения, ржавчина – желательно очистить провода, иначе контакт будет хуже.

Если проводка касается катушек зажигания или свечей зажигания, на ней присутствуют обрывы – результаты, показанные цифровым мультимером, могут быть недостоверными. Если все хорошо, замерьте показатели тока

На устройстве важно установить правильные параметры

При проведении тестирования будьте максимально осторожны.

Основные функции

Конструкция представляет собой сам датчик, который располагается в специальном корпусе (из пластика или алюминия) и задающий диск. Также предусмотрен стандартный разъем, через который устройство подключается к системе управления.

Предназначен для отслеживания и фиксации рабочих характеристик двигателей (положение и частота вращения). Полученные данные передаются на электронный блок управления (ЭБУ) и позволяют решать широкий спектр задач: от определения положения поршней до контроля топливной системы.

Несмотря на достаточно простое устройство, ДПКВ ЗМЗ 406 является критически важным элементом любого двигателя.

Метки: ошибка 053

Комментарии 30

Решил я свою проблему. Ну и заодно думаю расскажу по подробнее про тот гемморой с которым я столкнулся, вдруг кому пригодится. Так во для начала так как в ошибках была неисправность 053-неисправность датчика положения коленчатого вала (ДПКВ). Я попытался найти в магазинах датчик который бы отвечал рекомендованым характеристикам завода производителя двигателя змз 406, а именно датчик должен иметь сопротивление обмотки от 890 до 900 Ом. Объехав кучу магазина я пришёл к выводу, что таких датчиков просто не существует. Самый максимум, что мне удалось найти показал 740 Ом. Но тут нужно оговориться. Я нашёл датчики с такими характеристиками но они оказались от 405 двигателей и отличались от моего специальным резиновым уплотнителем. Я приобрёл данный датчик но его установка не принесла желаемого результата. С данным уплотрителем присутствующим на нем зазор между диском синхранизации и датчиком оказался слишком большим примерно пару мм, а без него маленьким около 0,1 мм. И заводиться машина отказалась. Я конечно пытался выставить нужный зазор установкой дополнительных шайб но так ничего и не добился. Далее я взял и установил датчик от змз 406 с показаниями 740 Ом и дополнительно поменял главное реле двигателя. И Ооо чудо машина завелась. Прогрелась и далее заводилась с пол оборота. Правда мне сразу показалась странным поведение электромагнитной муфты вентилятора охалождения которая сразу же включила вентилятор. Но вот ошибки не выскакивали. Ну думаю, что-то где-то коротит наверное. Ну да ладно…

Как работает ДПРВ

Датчик фазы ЗМЗ 406 — это тот же датчик Холла. Название прибор получил от имени американского учёного, который в далёком 1879 получил патент на него. В основу работы прибора был положен принцип распределения противоположных зарядов по краям магнитопроводной пластины при вхождении в магнитное поле. При малейшем изменении интенсивности магнитного потока тут же менялась разность потенциалов на металлической пластинке.

Используя этот эффект и редкоземельные элементы, такие как германий, индий и кремний, только во второй половине прошлого века удалось создать микроконтроллеры, измеряющие изменения характеристик тока. К таким приборам относится ДПРВ. Его наконечник находится в непосредственной близости от головки распределительного вала с выступом. Как только — во время вращения вала — выступ появляется напротив наконечника, сердечник под воздействием электромагнитной индукции изменяет свой потенциал, о чём оповещает ЭБУ. Процессор, анализируя приходящий сигнал прибора, корректирует работу всех систем ДВС.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Проверка датчика

Датчик коленвала марки ЗМЗ 406 работает на основе эффекта Холла, устанавливается в торцевой части головки блока цилиндров. Информация о положении поршня при сжатии, которая поступает на ЭБУ, позволяет соблюдать последовательность впрыска топлива. Неисправность переводит в резервный режим работы всю топливную систему.

О необходимости проверки ДПКВ ЗМЗ 406 свидетельствуют следующие признаки:

• снижение динамических характеристик;
• обороты меняются по неизвестным причинам или «плавают» в холостом режиме;
• физические нагрузки приводят к детонации;
• включена лампа сигнализатора на панели приборов;
• двигатель не запускается.

Перед тем как проверить датчик, следует осмотреть целостность корпуса, проводов, разъемов, а также удостовериться в отсутствии мусора, инородных деталей. Наличие механических повреждений указывает на неисправность. Если видимых повреждений не выявлено, проверку можно выполнить следующими способами:

• Определение сопротивления обмотки. Несложный метод, который дает исчерпывающую информацию. Для проверки понадобится тестер-мультиметр, который необходимо включить в режим омметра. Для исправного ДПКВ полученное значение будет в диапазоне 800–900 Ом.
• Путем измерения индуктивности. Данным способом можно воспользоваться, если мультиметр имеет встроенную функцию проверки индуктивности. Полученные значения должны быть в пределах 200–400 мГн.
• Проверка осциллографом. Такой способ позволит получить полную информацию о состояние и работе датчика.
• С помощью электрической схемы, которую можно собрать самостоятельно. Кратковременный сигнал светодиода при приближении металлического предмета свидетельствует об исправности.
• Установить новый датчик и проверить работу двигателя.

Выбор способа диагностики зависит от наличия необходимого оборудования.

Устройство ДПРВ

Прибор часто называют датчиком фазы. Он находится справа в торцевой части блока головки цилиндров двигателя, если стоять напротив ветрового стекла. Крепится прибор одним болтом. ДПРВ представляет собой пластиковый цилиндр с ушком, в котором есть отверстие с бронзовым кольцом.

ДПРВ ЗМЗ 406:

Ушко делит цилиндрический корпус на две части, одна из которых входит в проём головки блока цилиндров, а вторая часть находится снаружи с кабелем и разъёмом на его конце. Внутри корпуса находится металлический сердечник в обмотке, то есть соленоид. К катушке двумя проводами подведено низковольтное питание (+ и –), третий провод соединён с сердечником. На разъём одета приёмная фишка с кабелем, соединённым с ЭБУ.

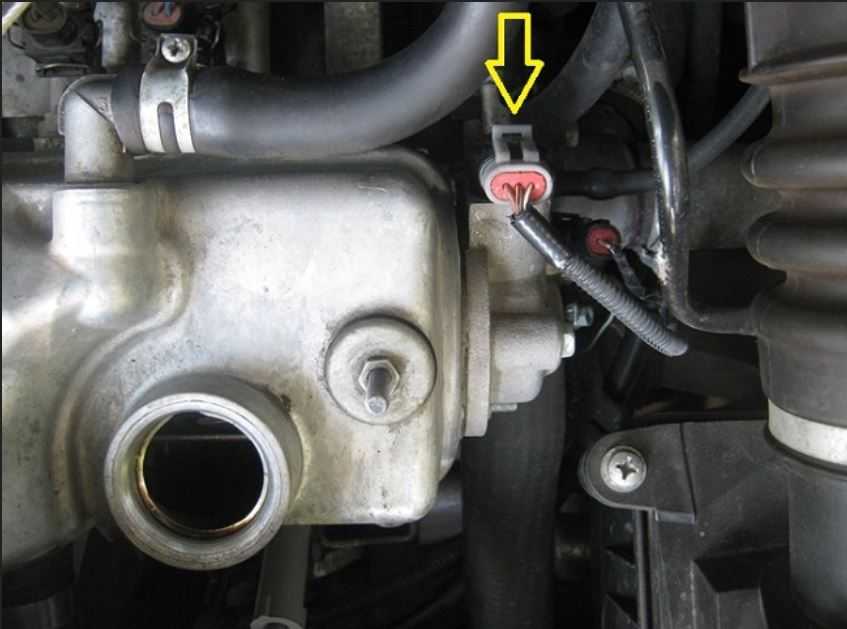

Местоположение ДПРВ:

Устройство датчика положения коленвала двигателя

Датчик коленвала состоит из:

• Корпус – пластиковый или алюминиевый с восприимчивой частью
• Сенсорная доля – из магнитной сердцевины и соленоида из медной проволоки на изоляционной бобине
• Фланец – овальной формы с отверстием под болт М6
• Провод связи – экранированный, длинной 610 мм
• Соеджинительная вилка провода – трех контактная, опрессованная с проводом.

Варианты конструкции:

• Выход провода отечественного датчика положения коленвала развернут на 900 по отношению к линии монтажной дырки.
• Выпуск провода импортного прибора ориентированный в другую сторону от отверстия крепления.

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.

Отсоединяем разъем датчика синхронизации.

Подсоединяем омметр к центральному и одному боковому выводу.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.

Для дальнейшей проверки исправности датчика снимаем его с двигателя.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр

Быстро подносим металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.

Неисправный датчик заменяем.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Источник

Замена

Ремонт не помог, и вы решили заменить датчик фаз? Цена на оригинальную запчасть варьируется от 250 до 400 рублей. Стоимость зависит от магазина, выгоднее всего заказывать в Интернете. Перед покупкой удостоверьтесь, что датчик действительно оригинален, на нем нет посторонних надписей, сколов и потеков краски. Все это может выдать некачественную подделку.

Деталь приобретена, и теперь нужно установить ее вместо старой. Чтобы произвести замену датчика фаз на УМЗ 4216:

1. Нажать на фиксатор жгута проводов системы управления двигателем и отсоединить его. Аккуратно демонтировать натяжной ролик привода вентилятора системы охлаждения.
2. От датчика фаз отсоединить колодку жгута проводов и вывести ее из держателя. Он закреплен на крышке ГРМ.
3. Используя шлицевую отвертку, снять все крепления, соединяющие крышку привода ГРМ и датчик фаз.
4. Извлечь элемент из гнезда и установить новый.
5. Повторить сборку механизма в обратной последовательности. Проверить его работоспособность, запустив двигатель.

Сама процедура занимает минимум времени и может быть выполнена самостоятельно. Но, если вы не уверены в своих силах и боитесь повредить другие элементы, лучше обратиться в салон. Услугу замены датчика распредвала предоставляет любая автомастерская.

Датчик фазы распределительного вала двигателя ЗМЗ-406 Евро-2 36.3847

Датчик фазы УМЗ 4216 представляет собой устройство, которое помогает очень многим отечественным водителям. Это связано с тем, что при производстве таких автомобилей, как Газели Бизнес, нашлось место двигателю УМЗ 4216. Где можно встретить Газель Бизнес? Пожалуй, практически всюду, ведь эти автомобили весьма разнообразны, даже если забыть о тюнинге, возможности которого почти безграничны. Грузовики и фургоны помогают и компаниям, и частным лицам перевозить самые разные грузы, от хлеба до дров, на любые расстояния. Автобусы и микроавтобусы перевозят пассажиров как в пределах города, там и от страны к стране. Конечно, не каждая Газель Бизнес обладает двигателем УМЗ 4216, но все же невозможно отрицать его распространенность. Далеко не каждый автовладелец стремится заменить его на другую модель.

В результате любые запчасти на двигатели УМЗ 4216 пользуются завидной популярностью, и датчик фазы не является исключением из правил. Это устройство предназначено для того, чтобы впрыски топлива проводились в подходящее время, которое зависит от состояния цилиндров. Датчик фазы УМЗ 4216 определяет то, в каком положении находятся цилиндры, и подает соответствующие сигналы. Когда поршень первого цилиндра проходит определенный выступ шестерни распределительного вала, подается определенный импульс.

Конечно, датчик фазы УМЗ 4216, как и любая часть двигателя, способен выйти из строя. Пока его работа не будет восстановлена, топливо впрыскивается в другом режиме, гораздо менее экономном и эффективном. Именно поэтому в случае появления проблем рекомендуется как можно быстрее произвести замену поврежденного устройства. Также рекомендуется не забывать отслеживать его состояние.

Снять датчик фазы УМЗ 4216 для профилактического осмотра или окончательной замены несложно, для этого не нужно быть профессионалом. Сначала следует снять натяжной ролик ремня привода вентилятора. Второй этап – отсоединение колодки жгута проводов от интересующего датчика, для чего нужно нажать на фиксатор. Затем следует вывести колодку проводов датчика из специального держателя. Наконец, остается только взять отвертку, избавиться от прикрепляющего датчик винта и наконец-то извлечь устройство. Вставить обратно новый или все тот же датчик ничуть не сложнее.

Компания «МИР 3302» осуществляет продажу всех возможных запчастей на автомобили Газель, в том числе датчиков температуры и фазы, предназначенных для двигателей УМЗ 4216. Мы гарантируем то, что любая запчасть, приобретенная у нас, будет оригинальной и в высшей степени качественной. Кроме того, мы можем похвастаться доступными ценами, идеальным сервисом и профессионализмом всех без исключения работников.

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

1. При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
2. Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
3. В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
4. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
5. После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
6. Установка нового датчика выполняется в обратной последовательности.
7. Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно

Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

1. Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
2. Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
3. Чтобы звездочка установилась ее проворачивают ключом.
4. Затем против часовой стрелки натягивают ведущую ветвь цепи.
5. Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
6. По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
7. Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.
