Газораспределительный механизм (грм): устройство, назначение и принцип работы

Что потребуется для работы

Помимо стандартного набора инструментов (отвертки, домкрат, балонник, головки, ключи), необходимо приобрести специальный ключ на 41. Стоит он порядка пятисот рублей. Также не лишним будет наличие универсального держателя шкивов.

Если планируется замена на 16-клапанной «Нексии» (1,6) ГРМ, помимо самого ремня, потребуется обводной и натяжной ролик. Эти элементы меняют обязательно. При необходимости, следует заменить и помпу. Ее ресурс, конечно же, больше 60 тысяч км, но если есть характерные признаки (течь антифриза, шумы при вращении крыльчатки и так далее), ее следует тоже заменить.

Основные неисправности моторов

Существуют неисправности силового агрегата, при выявлении которых запуск двигателя, и эксплуатация автомобиля категорически запрещается. Некоторые из них определяются непосредственно при запуске двигателя или во время поездки. О таких неисправностях водителю сообщают специальные индикаторы неисправностей, расположенные на приборной панели транспортного средства.

К ним относятся:

1. Контрольная лампочка аварийного давления масла (Oil pressure lov).
2. Индикатор Check engine (с англ. – «проверьте двигатель»).
3. Современные автомобили оснащаются также контрольной лампой Check oil/Oil level lov (с англ. – «проверьте масло/низкий уровень масла»).

В случае появления предупреждающих сигналов от аварийных индикаторов, необходимо незамедлительно проверить все системы автомобиля, работоспособность которых они контролируют.

Так, при появлении сигналов о низком уровне и/или недостаточном давлении моторного масла, нельзя запускать двигатель или, если индикаторы загорелись во время движения автомобиля, продолжать движение.

Работа при неисправностях системы смазки может привести к серьезным поломкам автомобильного мотора, вплоть до заклинивания. Поэтому даже доставка транспортного средства на место ремонта должна осуществляться с помощью эвакуатора.

Запуск двигателя и дальнейшая эксплуатация автомобиля допускается только после того, как будут устранены неисправности системы смазки.

Что касается сигнала от индикатора Check engine, то здесь не все так однозначно. Сигнализируя о том, что появились проблемы с двигателем, индикатор не дает однозначного ответа на вопрос: «Как проверить двигатель?».

При этом ошибка двигателя, о которой сообщает ЭБУ, может быть вызвана неисправностями:

• датчика кислорода (лямбда-зонда);
• катализатора выхлопных газов;
• датчика массового расхода топлива;
• высоковольтных проводов;
• свечей зажигания.

Кроме того ЭБУ выдает на индикатор Check engine информацию об ошибке двигателя и при разгерметизации топливной системы автомобиля, одной из причин которой могут быть даже трещины в крышке, закрывающей горловину топливного бака.

Процедура замены

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно. Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента. Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше. Кроме этого, в работе понадобятся:

Кроме этого, в работе понадобятся:

1. Автомобильный домкрат.
2. Подставка под кузов машины.
3. Противооткатные башмаки.
4. Набор гаечных ключей (торцовые, накидные) и отвёрток с плоским и крестообразным лезвием.
5. Шестигранные ключи.

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

• Снимают брызговик в арке правого переднего колеса.
• Следующим шагом будет снятие натяжного устройства кондиционера. Ослабляют его крепление, снимают с двигателя.
• Далее отворачивают крепление верхнего защитного корпуса механизма ГРМ, снимают его.

Верхняя крышка ГРМ

• Чтобы снять ремень генератора, нужно ослабить верхнюю гайку на «13» его крепления, после этого сдвинуть его, снять ремень.
• В арке переднего правого колеса отпускают два винта крепления защиты двигателя, опускают её вниз. Далее нужно открутить локер, отогнуть его вниз, чтобы получить доступ к шкиву генератора.
• Наносят жидкость WD-40 на головку болта крепежа шкива, дают выдержку на несколько минут.
• Чтобы снять шкив, его следует застопорить доступным способом, потом вывернуть болт крепления, снять шкив с коленвала. Болт крепления снова заворачивают в зубчатый шкив коленвала.

Снятие шкива вспомогательных агрегатов

Открылся доступ к нижней крышке защиты ГРМ, отворачивают болты на «10», снимают её с мотора.

Снятие нижней крышки ГРМ

Поворачивают шкив коленвала через болт его крепления для установки меток на распредвале, коленвале.

Проворачиваем коленвал до совпадения меток

Натяжной ролик поворачивают до совпадения меток на его корпусе, фиксируют его в таком положении прутком или сверлом подходящего размера, снимают зубчатый ремень.

Снятие ремня

• Отворачивают крепление натяжного ролика, снимают его с блока цилиндров двигателя.
• Устанавливают новое натяжное устройство, поворачивают его до совпадения меток на его корпусе, фиксируют в таком положении. Перед установкой нового ремня проверяют совпадение установочных меток.

Снятие и установка нового ролика

Далее работы проводятся в порядке, обратном снятию изношенных деталей.

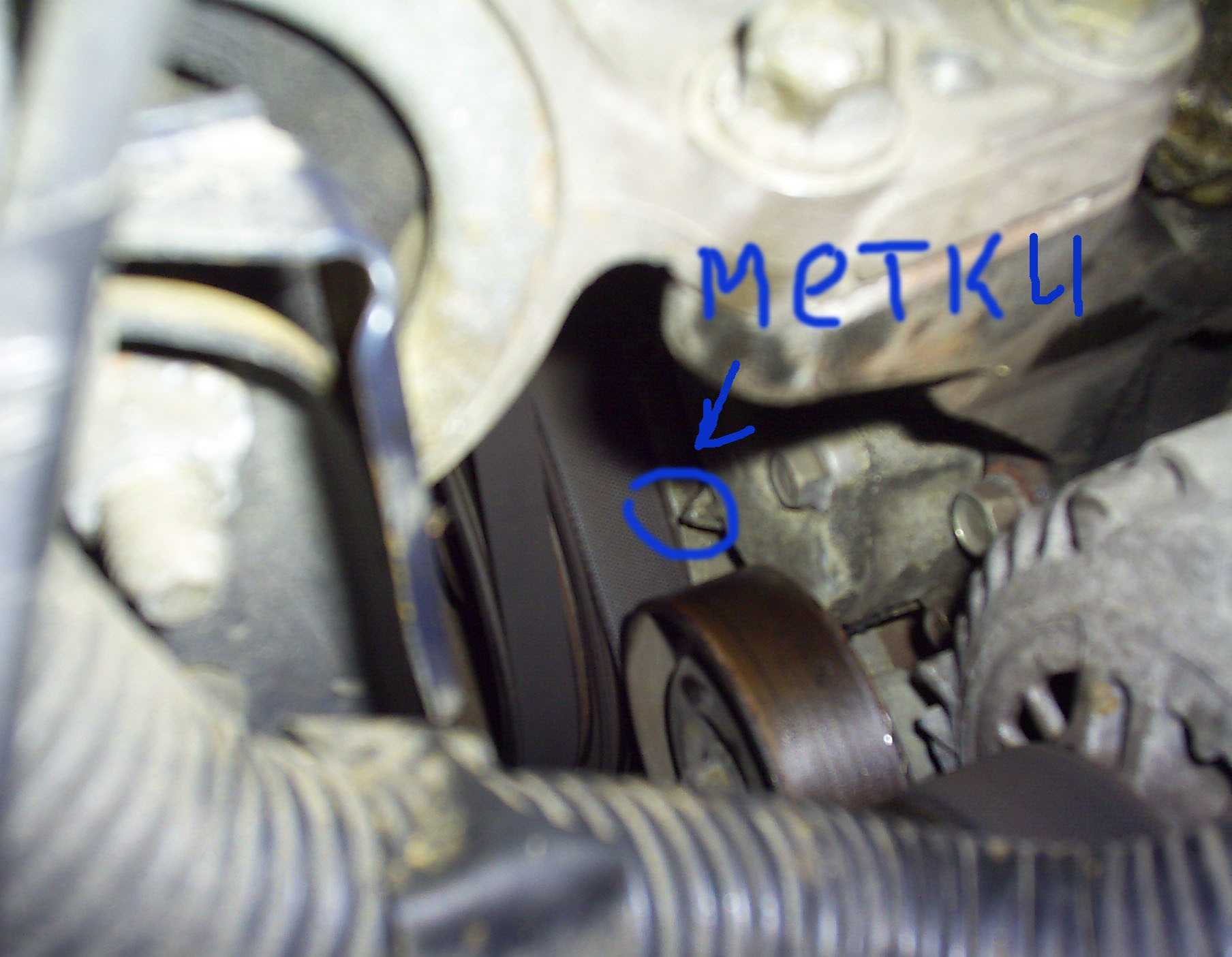

Установочные метки

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

Метка распредвала

Она должна совпадать с риской на шкиве распредвала.

Метка коленвала

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

Как самостоятельно сменить ролики ГРМ в Дэу Нексии?

Наконец, непосредственно о процедуре замены роликов и ремня ГРМ на Daewoo Nexia 16V.
Сначала к ней нужно подготовиться. Подготовительный этап включает несколько нюансов.
Первое — уборка рабочего места

Гараж, навес, эстакада — неважно, где будет происходить процедура, там должно быть чисто. Грязь, попавшая на новые детали, плохо скажется на их работоспособности, да и работать в условиях беспорядка неудобно

Второе — сбор необходимых инструментов. Список включает:

• новые запчасти (ремень, обводные и натяжительные ролики, при необходимости — помпа, свечи, ремни кондиционера и гидроусилителя руля и т. д.);
• набор ключей:
  • торцевые;
  • накидные;
  • шестигранник;
  • спецключ на 41;
• оба вида отверток;
• домкрат;
• тару на 3-4 литра;
• рабочую одежду.

Третье — ознакомление с техникой безопасности, которую требуется соблюдать при замене роликов и ремня ГРМ на Daewoo Nexia. В первую очередь это касается проведения процедуры при холодном двигателе, во избежание ожогов. Также нужно убедиться, что машина не покатится в процессе работы. Для этого ее нужно надежно зафиксировать стояночным тормозом («ручником»). Наконец, в процессе работы не должно быть отвлекающих факторов.

Теперь можно переходить непосредственно к процедуре замены роликов и ремня газораспределительного механизма на Дэу Нексия.

Ниже приведены два этапа процедуры.

Первый — разбор механизма:

1. Снять корпус воздушного фильтра и гофру подачи воздуха.
2. Снять правое переднее колесо.
3. Снять пластиковую защиту двигателя.
4. Открутить гайку, которой фиксируется натяжной ролик ремня кондиционера и его натяжной болт.
5. Снять натяжитель и ремень кондиционера.
6. Снять ремень генератора. Для этого откручивается гайка крепления детали.
7. Открутить крепежный болт, удерживающий шкив коленчатого вала. Выполнить эту процедуру одному не получится, нужен помощник, который поставит рычаг МКПП на первую скорость и выжмет педаль тормоза.
8. Демонтировать шкив гидроусилителя руля.
9. Открутить три верхних болта, которыми крепится ремень ГРМ.
10. Открутить два болта насоса гидроусилителя руля, которыми он прикреплен к двигателю.
11. Снять нижнюю часть кожуха ременного привода ГРМ.

Второй этап — установка новых деталей и сбор механизма:

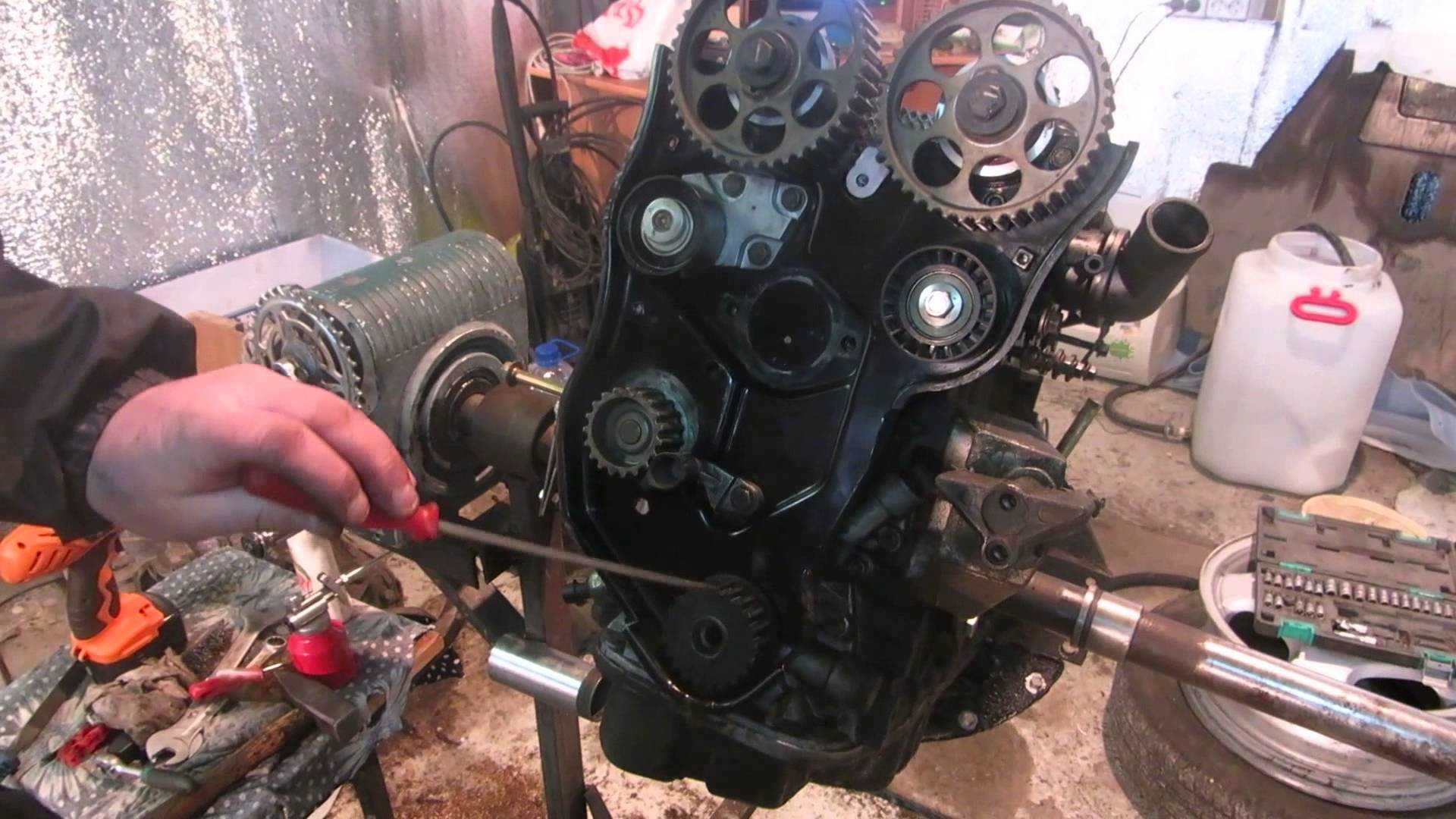

1. Выставить мотор по меткам. Для этого рычаг МКПП переключается на 4 или 5 скорость, колесо надевается на место и проворачивается, пока метки на шестернях распределительного и коленчатого валов не совпадут.
2. Открутить крепежный болт натяжного ролика и снять его вместе с ременным приводом ГРМ.
3. Установить ролик.
4. Заправить и установить ремень ГРМ.
5. Достать штифт и соотнести метки на нем с меткой на натяжном ролике. Они должны находиться максимально близко. Расхождение более чем в 0,5 сантиметра обычно не допускается. Подкрутить до необходимого положения можно с помощью шестигранника на 5.
6. Установить заготовленную тару под двигатель, на случай если начнет вытекать охлаждающая жидкость.
7. Взять ремень ГРМ с натяжным роликом и затянуть их, использQуя специальный ключ на 41.
8. Провернуть помпу, пока метки на натяжителе не совпадут.
9. Затянуть крепежные болты помпы. Когда натяжной ролик и ремень уже установлены, это сделать труднее, но прилагать слишком большое усилие тоже нельзя, чтобы не повредить деталь.
10. Прокрутить поднятое домкратом колесо, прокрутить двигатель на два оборота, после чего проверить положение меток на шестернях коленчатого и распределительного валов. Они должны совпадать.
11. Собрать все снятые детали.
12. Завести двигатель и послушать, как он работает. Если посторонние шумы отсутствуют — процедура завершена. Если присутствуют — нужно проверить натяжку и положение ремня ГРМ.

На Daewoo Nexia адаптация после замены ролика и ремня ГРМ может занять некоторое время. Поэтому первые несколько дней после проведения процедуры, лучше после каждой поездки проверять состояние деталей. Смещение ремня или роликов, повреждения, пятна масла — все это укажет на неполадки, вызванные неправильным проведением процедуры или некачественными запчастями.

Выход — или повторить процедуру самостоятельно, или обратиться на станцию технического обслуживания за профессиональной помощью.

Как выполняется диагностика ГРМ?

Газораспределительный механизм ВАЗ или любой другой машины работает по одному принципу. Следовательно, способы диагностики и основные неисправности, как правило, одни и те же. Основные поломки — неполное открытие клапанов и неплотное прилегание к гнездам.

Если клапан не закрывается, то появляются хлопки во впускном и выпускном коллекторах, а также снижается тяга и мощность мотора. Происходит это из-за нагара на гнездах и клапанах, а также по причине потери упругости пружин.

Диагностика проводится довольно просто. Первым делом проверяют фазы газораспределения. Дальше замеряют тепловые зазоры между коромыслом и клапаном. Помимо этого проверяется зазор между седлом и клапаном. Если говорить о механическом износе деталей, то больше всего поломок связано с критическим износом шестеренок, в результате чего ремень или цепь неплотно прилегают к зубу и возможно проскальзывание.

Немного информации о метках

Как уже было отмечено выше, ГРМ — узел сложный и крайне ответственный. Если привод газораспределительного механизма не синхронизирован, то завести автомобиль не выйдет. Основная причина рассинхронизации — сбитые метки. Ремень или цепь могут ослабиться из-за выхода из строя натяжителя или естественного износа. Метки выставляются относительно коленчатого вала. Для этого снимается шкив, что позволит нам увидеть шестеренку, на ней есть метка, которая должна совпадать с отметкой на масляном насосе или блоке. Соответствующие метки имеются и на распределительных валах. Используя инструкцию по эксплуатации, выставляют метки ГРМ

Очень важно понимать, что от правильности выполнения работ зависит результат. Перепрыгнувший на один зуб ремень — это не страшно, мотор будет работать, но с отклонениями

Если же метка уйдет на несколько делений, то завести авто будет невозможно.

Техническое обслуживание отдельных систем двигателя автомобиля

Кривошипно-шатунный механизм.

Слить охлаждающую жидкость и масло с блока движка. Проверить степень затяжки болтов крепления головок цилиндров к блоку (при необходимости — подтянуть их), очистить от нагара днища поршней и внутреннюю поверхность камер сгорания. В V-образных двигателях нужно ослабить крепление впускной трубы, чтобы исключить взаимовлияние подтяжки головок цилиндров друг на друга. Теперь гайки крепления головки к блоку можно подтянуть с помощью динамометрического ключа.

Если применяются только те виды масел и топлива, которые рекомендует изготовитель, а также соблюдается температурный режим нагрева охлаждающей жидкости (80–90 °С), то нагар несущественный, он не оказывает серьезного негативного воздействия на работу мотора.

Если же рекомендации нарушены, это неизбежно грозит образованием вызывающего детонацию нагара, снижением мощности двигателя и увеличением топливного расхода. В процессе технического обслуживания удаляют нагар, для чего впускную трубу головки цилиндров снимают. Затем проводят очистку днища поршней и внутренней поверхности камер сгорания. Существенно осложняет процесс технического обслуживания эксплуатация двигателя на этилированном бензине: в таком случае нагар необходимо смачивать (например, керосином), чтобы исключить вдыхание сильного яда, содержащегося в нем. Если отложения на поршнях в скором времени появились вновь, это говорит о том, что двигателю автомобиля требуется срочный ремонт.

Газораспределительный механизм.

Следует с определенной периодичностью проверять и регулировать зазоры клапанов — на холодном двигателе (у карбюраторных автомобилей), когда толкатель полностью опущен. Уменьшение зазоров относительно величин, рекомендуемых производителем, приводит к более раннему открытию и закрытию, отсюда перегрев и прогорание клапанов, что, в свою очередь, значительно ухудшает качество запуска двигателя и его работу в целом. Необходимо очищать клапаны от нагара и притирать их к седлам.

Регулировка пусковых зазоров.

В качестве примера рассмотрим регулировку пускового зазора дроссельной заслонки первой камеры на ВАЗ-21083. Первое условие — холодный двигатель. Второе — снятый карбюратор.

Нужно снять воздухофильтр, чтобы обеспечить доступ к заслонке, пусковой зазор которой составляет 2,5±0,2 мм. Отклонение от допустимых значений приводит к необходимости регулировки, выполняемой регулировочным винтом. Порядок действий: повернуть влево кулачок (расширяющийся паз освободит штифт заслоночного рычага, сама же заслонка за счет возвратной пружины будет удерживаться в закрытом положении), отрегулировать винтом размер зазора в параметрах 1,1 ±0,05 мм (рычаг приоткрывает дроссельную заслонку на регулируемую величину), вернуть на место узлы и детали.

Далее следует запуск двигателя. Примерно через 15–20 секунд нужно проверить количество оборотов коленвала еще холодного мотора, нормальные параметры 2200–2600 об/мин. Прогретый двигатель на холостом ходу держит 750–800 об/мин.

Система смазывания.

Каждый день необходимо контролировать с помощью щупа уровень масла, который должен находиться между отметками min и max.

Система питания.

Чистота приборов и узлов — важнейшее условие бесперебойного функционирования топливной системы. Техническое обслуживание включает замену топливных фильтров, проверку герметичности соединений топливопровода

Пристальное внимание необходимо уделять шланговым соединениям: нельзя допускать их скручивания или перегиба.

Регулировка холостого хода двигателя.

Условия проведения регулировочных работ: двигатель прогрет, воздухозаслонка полностью открыта, зазоры в ГРМ отрегулированы, момент зажигания корректен. Два главных участника процесса: первый — винт количества топливной смеси и второй — винт качества (состава) смеси, который закрыт

Заглушку нужно вынуть при помощи штопора, чтобы получить доступ.

Первым винтом необходимо выставить по тахометру обороты двигателя в границах 750–800 в минуту. Вторым — привести значение содержания углекислого газа (СО) в выхлопе в границы 1±0,3 % (содержание окиси углерода приводится к 20 °С и 101,3 кПа (760 мм рт. ст.)). Значения могут сбиваться, поэтому регулировку до достижения названных показателей нужно проводить столько раз, сколько потребуется.

После завершения регулировочных работ резко нажать на педаль газа и отпустить ее. Если мотор внезапно увеличил обороты, а потом так же быстро их сбавил и не заглох, значит, он работает в штатном режиме. Если же заглох, частоту оборотов нужно довести до указанных значений и поменять заглушку винта качества.

замена цепи грм — Nissan Primera, л., года на DRIVE2

Если натяжитель смещен от нулевого положения более, чем на 1 см, установка нового комплекта обязательна. В большинстве случаев серьёзно беспокоиться о возможной его поломке нужно после тыс.

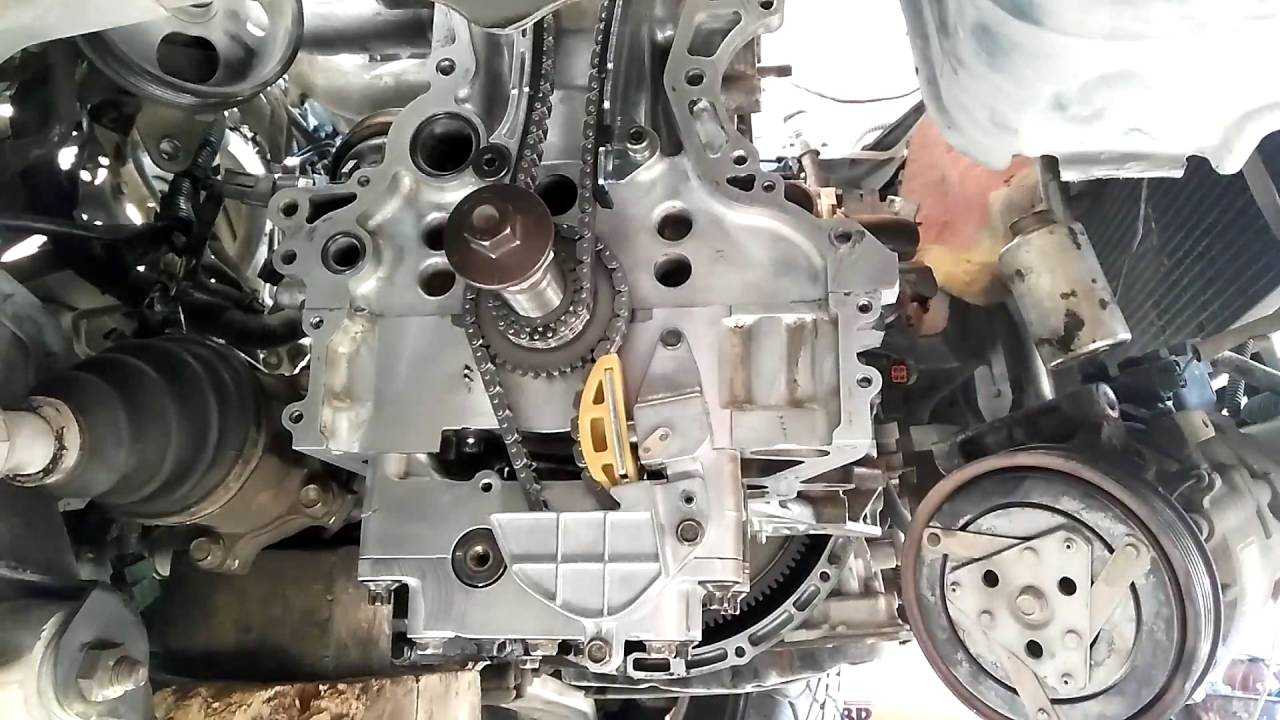

Замена цепи ГРМ на QG18DE, QG16DE Nissan Primera 2001-2007

Привод, издающий при работе металлические шумы, стуки, нестабильность тяги и оборотов, сигналы с приборной панели являются первыми проявлениями растяжения механизма и возможного смещения фаз газораспределения. Более подробно. Снимите головку блока цилиндров. Снимите водяной насос. Выверните два болта крепления регулировочного кронштейна насоса гидроусилителя рулевого управления и снимите кронштейн.

Снимите масляный картер. Выверните два болта крепления маслоприемника и снимите. Выверните десять болтов крепления крышки цепи привода газораспределительного механизма. Снимите крышку. Снял крышку, снял с коленвала втулку масляного насоса. Накинул замена цепи грм ниссан примера р12 коленвала обратно и выставил первый поршень в ВМТ. При этом метки на звездочках должны смотреть левая примерно на часов, правая примерно на часа, метка на звездочке коленвала на 9 часов, шпонка на коленвале на 12 часов.

У меня метки на старой замена цепи грм ниссан примера р12 стояли не правильно. Выставлять по старым меткам не обязательно.

Снял шкив коленвала.

Прижал отверткой плунжер натяжителя и вставил штифт проволоку примерно 0,3 мм, больше не влезет чтобы его зафиксировать. Затем снял натяжитель, снял планку натяжителя и направляющую цепи. Затем ослабил болты распредвалов. Распредвалы фиксировал разводным ключом только.

Снял звездочки распредвалов, снял цепь. Сравнил с новой, растянута значительно. Под крышкой все вытер тряпкой и отскаблил старый герметик. Далее одел новую цепь сначала на коленвал по метке у меня она черного цветапотом одел на звездочки по меткам и одел звездочки на место, затянул болты.

Цепь провисла между звездочками, это нормально. Поставил новую направляющую цепи, старую планку натяжителя новая была бракованная и старый натяжитель. Пришлось немного покрутить распредвалы, иногда даже за шестигранную часть разводным ключом.

Конечно пришлось где-то поджать, где-то поддержать, но особых трудностей у меня это не вызвало. Я больше переживал что может что-то где-то сбиться, но потом все встало на свои места и как мне кажется, если все метки соблюдены, то ошибиться там просто невозможно, так устроена система. Главное 1-й поршень в ВМТ, кулачки распредвалов в разные стороны. Вытащил шплинт из натяжителя, накинул шкив коленвала и попробовал покрутить.

Коленвал должен вращаться ровно, нигде ничего не должно заедать. Все было в порядке.

Крутил по часовой стрелке. В обратную сторону лучше не крутить.

Теперь на распределительном валу выбираем звездочку, которая, по вашему мнению, является наиболее изношенной. Ее нужно снять. С ней мы отправимся в магазин, когда пойдем покупать цепь. Теперь вместе с направляющей вынимается ролик натяжения цепи.

Следующий шаг — демонтаж распределительных валов. Не путайте верхние метки. Вам будет намного проще, если вы обозначите их при помощи маркера. После снятия одного распределительного вала крепление нужно поставить на место установки, но не закрепляя его, а всего лишь наживив.

Эта мера предосторожности необходима для того, чтобы не потерять крепление. Сейчас нам необходимо снять старую цепь со звездочки

Неисправности ГРМ двигателя автомобиля

Уход за механизмом газораспределения двигателя автомобиля состоит в проверке и регулировке зазоров в клапанном механизме, проверке и затяжке гаек стоек коромысел, выполняемых при техническом обслуживании №2. Чтобы обеспечить правильную посадку клапанов при разнообразных тепловых деформациях, предусматривается тепловой зазор. Этот зазор необходим для компенсации упругих деформаций деталей привода и позволяет избежать слишком ранней посадки клапана в седло. Во время работы двигателя нежелательно изменение теплового зазора.

В случае уменьшения теплового зазора значительно сокращается время при котором клапан находится в закрытом состоянии, в связи с чем значительно увеличивается его температура. Отсутствие зазора приводит к повышению теплового состояния выпускного клапана и приводит к обгоранию головки клапана. Уменьшение теплового зазора влияет на перекрытие клапанов и влияет на работу двигателя на холостом ходу. При работе на этом режиме, при длительном открытии клапанов существует возможность проникновения отработавших газов в цилиндры из выпускных трубопроводов. А это в свою очередь приводит к неустойчивому сгоранию рабочей смеси и неравномерной работе двигателя.

То есть при малых зазорах двигатель не развивает полной мощности, не обеспечивается герметичность цилиндров, клапаны перегреваются и подгорают.

Увеличенный тепловой зазор приводит к нарушению фаз газораспределения и увеличивается скорость посадки клапана, что увеличивает ударные нагрузки на него, соответственно увеличивая износ детали.

Зазор в клапанном механизме измеряют специальным щупом между носком коромысла и торцом стержня клапана, при закрытом положении клапанов. Регулировка зазора производится регулировочными винтами в коротком плече коромысла.

Регулировка производится на холодном двигателе. При этом отключают подачу топлива.

Величина зазоров должна соответствовать:

Впускной клапан: 0,25-0,3 мм;

Выпускной клапан: 0,35-0,4мм;

детали привода клапана нагреваются,

длина их увеличивается. В результате

происходит. Ругулировка теплового

зазора своими руками

Проверка и регулировка теплового зазора начинается с установки коленчатого вала. Необходимо провернуть коленчатый вал таким образом, пока фиксатор фиксатор на картере маховика не войдет в прорезь маховика. При этом метки на муфтах привода ТНВД должна находится вверху. Если метки находятся внизу, тогда следует поднять фиксатор и провернуть коленчатый вал на один оборот.

В данном положении коленчатого вала поршень 1го цилиндра не доходит 18 градусов до верхней мертвой точки в конце такта сжатия. После чего проворачивают коленчатый вал по ходу вращения на 60 градусов. При этом поршень 1го цилиндра будет находится в начале такта рабочего хода, а поршень 5го цилиндра в конце такта сжатия. Дальнейшая регулировка проводится попарно в цилиндрах 4 и 2,6 и 3,7 и 8, проворачивая коленчатый вал на 180 градусов.

Что потребуется для работы

Помимо стандартного набора инструментов (отвертки, домкрат, балонник, головки, ключи), необходимо приобрести специальный ключ на 41. Стоит он порядка пятисот рублей. Также не лишним будет наличие универсального держателя шкивов.

Если планируется замена на 16-клапанной «Нексии» (1,6) ГРМ, помимо самого ремня, потребуется обводной и натяжной ролик. Эти элементы меняют обязательно. При необходимости, следует заменить и помпу. Ее ресурс, конечно же, больше 60 тысяч км, но если есть характерные признаки (течь антифриза, шумы при вращении крыльчатки и так далее), ее следует тоже заменить.

Как самостоятельно диагностировать износ ремня ГРМ?

Ременный привод газораспределительного механизма — один из важнейших элементов мотора.

Его обрыв — катастрофа для автомобилиста, поскольку из-за этого может потребоваться капитальный дорогостоящий ремонт двигателя, а то и его полная замена

Именно поэтому так важно контролировать состояние привода, не упуская моментов, когда возможно заменить его на ранних стадиях износа

Особенности диагностики. К сожалению, даже визуально, превосходное состояние ГРМ не гарантирует, что однажды он не оборвется в результате, например, заклинивших роликов. Но профилактический контроль, безусловно, необходим. Он позволяет вовремя выявить проблему и устранить ее заменой ремня

Уделять этому внимание следует каждые 3-5 тысяч километров пробега. После 50-70 тысяч километров (точные цифры зависят от модификации двигателя и стиля вождения транспортного средства), ремень ГРМ однозначно требуется заменять на новое изделие

И для диагностики износа ремня ГРМ не требуется посещать сервис — практически во всех современных двигателях ремень можно внимательно осмотреть, не прибегая ко вскрытию мотора и демонтажу привода газораспределительного механизма.

Как определить износ ремня ГРМ. Легче всегда диагностировать состояние ремня при поперечном расположении двигателя, когда привод находится в левой части мотора. Тогда как при продольном расположении — он находится за мотором, что значительно затрудняет визуальную оценку. Никаких особых инструментов диагностика не требует — достаточно простого фонарика.

Если ремень выглядит «лохматым» — это указывает на предельную степень износа и эксплуатировать авто до его замены строго противопоказано. Следует поторопиться заменить ремень и при гораздо меньших повреждениях — трещинках, изломах и расслоениях. Даже если их размер не превышает нескольких миллиметров — в любой момент под нагрузками работающего двигателя они могут увеличиться и все закончится разрывом ремня. Причем, не имеет значения, новый это ремень или старый.

Внимательно осматривать нужно не только наружную, но и внутреннею поверхность ремня, повреждения на которой можно обнаружить даже с большей вероятностью — ведь она постоянно подвергается воздействию металлических зубьев роликов и натяжителей.

На ремне не должно быть никаких следов грязи и технических жидкостей — это может казаться мелочью, но это же негативно влияет на долговечность детали

Посторонние вещества попадают на ремень через защитный кожух, но обратить внимание требуется на мотор — где-то в нем нужен ремонт для устранения протечек

Вывод

Важно подчеркнуть серьезность ситуации, когда ременный привод перескакивает на один зубец, в результате чего сбивается и дестабилизируется работа мотора. Обнаружив это, необходимо обратиться в сервис для полной замены в сборе конструкции газораспределительного механизма

Игнорирование неисправности может однажды обернуться клином двигателя, что естественно, повлечет капитальный и куда как более дорогостоящий ремонт.

Специалисты объяснили, почему аренда автомобиля стала выгоднее покупки

Смотреть все фото новости >>

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

1. распределительного вала;
2. толкателей;
3. клапанов;
4. коромысла;
5.  штанги;
6.  привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм.  Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

4. Штанги

Штанги служат для передачи усилия от толкателей к коромыслам.  Штанги толкателей могут иметь  форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках.  Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

 Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.

Замена ремня ГРМ на Дэу Нексия 8 клапанной пошагово

Дэу Нексия 8-ми клапанная представляет собой усовершенствованный Опель Кадет. Машина пользуется большой популярностью во многих регионах РФ, других стран СНГ. В период с 1996 года по 2002 год комплектовалась силовым агрегатом G15MF. Привод механизма газораспределения приводится в движение зубчатым ремнём, который требует тщательного, своевременного обслуживания.

Замена ГРМ на этом автомобиле большинством владельцев производится специалистами СТО, но некоторые из них выполняют эту операцию самостоятельно. Нексия, у которой в головке блока 8 клапанов, машина надёжная, неприхотливая в обслуживании.

Пошаговая инструкция

Снимаем патрубки воздухозаборника, корпус воздушного фильтра и все что к ним присоединено. Получается такая картина.

Откручиваем болты крепления защитной крышки ГРМ, и снимаем ее. Также ослабляем болты крепления шкива гидроусилителя. Что бы потом не матерится пытаясь его застопорить.

Ослабляем болт крепления генератора, сдвигаем его к двигателю и снимаем ремень генератора.

Снимаем правое колесо и пластиковый брызговик снизу. Сливаем антифриз.

Теперь мы видим шкив коленвала.

Выставляем верхнею мертвую точку

За болт коленвала вращаем весь механизм газораспределения до совпадения метки на шкиве распредвала и корпусе.

Снимаем шкив гидроусилителя рулевого управления. На фото уже снят. Зато видна метка коленвала и она совпадает с указателем. Откручиваем два болта крепления гидроусилителя. Жидкость ГУР не сливаем!

Снимаем шкив коленвала и видим, что и на нем метки совпали. Болт коленвала откручиваем с помощью напарника. Включаем пятую передачу, жмем на тормоз и легким движением руки откручиваем.

Откручиваем болты нижней защитной крышки и снимаем ее.

Замена помпы

Ослабляем три болта крепления помпы, они под шестигранник. Их на данной фотографии не видно, после снятия защитного кожуха я их отмечу. Спец ключом проворачиваем помпу до ослабления ремня ГРМ и снимаем его. Снимаем шкив распредвала. Под ним спрятались болтики крепления защитного кожуха. И еще два внизу. Их откручиваем.

Смещаем кожух и видим, как раз три болта крепления помпы.

Замена термостата

А сверху и сам виновник торжества, термостат в своем корпусе. Его снимаем и меняем.

Снимаем водяной насос и смазываем его прокладку тонким слоем герметика, что бы не потекла потом. Менять ее нет смысла, она еще новая.

Термостат, спецключ и водяной насос.

Ставим водяной насос на место. На натяжном ролике есть указатель натяжки, после натяжке ремня стрелка должна быть напротив пазика.
