Основные неисправности стартера УАЗ-469


Что делать, если при включении стартера якорь не вращается.

Вероятная причина неисправности	Способ устранения
Нарушен контакт щеток с коллектором	Снимите стартер с двигателя, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стартера	Отсоедините провода от стартера, снимите крышку выключателя с клеммами. Если контакты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом реле	Отремонтируйте стартер в мастерской
Отсутствует надежный контакт в выключателе зажигания на клемме «С»	Проверьте цепь с помощью контрольной лампы, присоединенной к клемме «С» и «массе». При отсутствии напряжения на клемме «С» в положении, соответствующем включению стартера, выключатель зажигания замените
Оборвана обмотка или подгорели контакты в дополнительном реле	Проверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «массой», должна загораться при включении стартера. Если лампа не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке катушки электромагнита	Очистите от грязи якорь, реле и втулку. При наличии смещения тягового реле относительно рычага стартера отремонтируйте в мастерской

Что делать, если при включении стартера коленчатый вал двигателя не вращается или
вращается с малой частотой вращения.

Вероятная причина неисправности	Способ устранения
Разряжена или неисправна аккумуляторная батарея	Проверьте батарею и при необходимости замените
Короткое замыкание якоря или катушек возбуждения или касание якоря за полюсы	Устраните замыкание или отправьте стартер в мастерскую для ремонта
Туго проворачивается коленчатый вал двигателя	В зимнее время года про­грейте двигатель
Нарушена цепь питания стартера вследствие слабой затяжки наконечников проводов	Осмотрите всю цепь питания стартера, подтяните все зажимы
Сильно изношены подшипники	Направьте стартер для ремонта в мастерскую

Что делать, если при включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя.

Вероятная причина неисправности	Способ устранения
Поломаны зубья венца маховика	Смените венец
Пробуксовывает роликовая муфта свободного хода	Смените привод стартера

Что делать, если при включении стартера слышен повторяющийся сильный стук тягового реле и
шестерни о венец, коленчатый вал двигателя при этом не проворачивается.

Вероятная причина неисправности	Способ устранения
Отсутствует надежный контакт в зажимах, особенно у аккумуляторной батареи	Проверьте и подтяните болты зажимов
Разряжена или неисправна аккумуляторная батарея	Проверьте и подзарядите аккумуляторную батарею или замените ее
Неисправна удерживающая обмотка тягового реле или плохой контакт ее с «массой»	Замените обмотку или обеспечьте надежный контакт обмотки

Что делать, если после пуска двигателя стартер не выключается.

Вероятная причина неисправности	Способ устранения
Заедает привод на валу якоря	Разберите стартер и устраните причину заедания
Спекание контактов выключателя тягового реле или дополнительного реле	Устраните неисправность или замените реле новыми

Что делать, если происходит самовключение стартера при движении автомобиля.

Вероятная причина неисправности	Способ устранения
Заедает запорная часть выключателя зажигания	Замените выключатель зажигания

Система освещения, световой и звуковой сигнализации УАЗ-469

Где Находится Блок Предохранителей Уаз Буханка

Размеры шин и дисков на уаз 2206 буханка 2002 года Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.

Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.

Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор ?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор ?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

UAZ

Zombie Hunter:УАЗ

— машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

Капитальный ремонт проводки УАЗ Буханка

Приглашение .

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

https://youtube.com/watch?v=qEeP9LCN0A0

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Электросхема Уаз Буханка с описанием предохранителей и реле и места их расположения

УАЗ 2206 Буханка — народное название семейства полноприводных грузо — пассажирских автомобилей повышенной проходимости выпускавшихся в различных модификациях с 1965 года (УАЗ 452, 3741, 3909, 39094, 3962, 3303, 3741) преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данной статье мы покажем электросхему, описание предохранителей и реле Уаз Буханка 2206 и места их расположения.

Электросхема

скачать

Описание

1	фонарь передний;
2	фара;
3	фонарь спецзнака (только для УАЗ–3962);
4	электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5	датчик сигнальной лампы аварийного состояния гидропривода тормозов;
6	сигнал звуковой;
7	повторитель боковой указателя поворота;
8	фара поворотная (только для УАЗ–3962);
9	переключатель поворотной фары;
10	плафон освещения кабины;
11	лампа сигнальная включения стояночной тормозной системы;
12	выключатель сигнальной лампы стояночной тормозной системы;
13	электродвигатель стеклоочистителя;
14	переключатель электродвигателя стеклоочистителя и омывателя;
15	спидометр;
16	лампа сигнальная включения дальнего света фар;
17	вольтметр;
18	указатель давления масла;
19	лампа сигнальная аварийного давления масла;
20	указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21	лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22	указатель уровня топлива;
23	электродвигатель омывателя;
24	выключатель аварийной сигнализации;
25	лампа сигнальная указателей поворота;
26	лампа сигнальная аварийного состояния гидропривода тормозной системы;
27	выключатель зажигания;
28	переключатель света центральный;
29	предохранитель тепловой;
30	сопротивление отопителя;
31	переключатель электродвигателя вентилятора отопителя;
32	переключатель света фар;
33	выключатель заднего противотуманного фонаря;
34	блок плавких предохранителей;
35	розетка штепсельная;
36	электромагнитный клапан разбалансировки;
37	переключатель указателей поворота;
38	кнопка звукового сигнала;
39	датчик сигнальной лампы аварийного давления масла;
40	датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41	датчик указателя давления масла;
42	датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43	прерыватель указателя поворота;
44	предохранитель отопителя (только для УАЗ–3962, УАЗ–2206);
45	переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
46	сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
47	электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
48	генератор;
49	свеча зажигания;
50	датчик -распределитель;
51	катушка зажигания;
52	выключатель «массы»;
53	батарея аккумуляторная;
54	выключатель плафонов;
55	розетка штепсельная (только для УАЗ–3962, УАЗ–2206);
56	плафон;
57	коммутатор транзисторный;
58	вибратор аварийный;
59	блок электронный управления карбюратором;
60	микровыключатель;
61	сопротивление добавочное;
62	реле дополнительное стартера;
63	клапан электромагнитный;
64	стартер;
65	датчик указателя уровня топлива в баке;
66	выключатель сигнала торможения;
67	выключатель фонаря заднего хода;
68	фонарь задний;
69	фонарь задний противотуманный;
70	фонарь освещения номерного знака;
71	фонарь заднего хода;
72	розетка штепсельная прицепа

Предохранители и реле

Общая схема расположения

Обозначение

1. блок предохранителей;
2. прерыватель указателей поворота;
3. реле управления лампами АБС;
4. реле дальнего света;
5. реле ближнего света;
6. прерыватель стеклоочистителя;
7. реле заднего противотуманного фонаря;
8. реле стартера.

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

Схема

Назначение

Для машин с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.

F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит

УАЗ «Буханка» совершенно не реагирует на наши действия. В этом случае стоит выполнить некоторые действия:

1. Проверяют аккумуляторную батарею на наличие зарядки.
2. Если зарядка есть, то тем же тестером проверяют целостность электрических проводов между катушкой и генератором. Двигатель автомобиля может не заводиться именно по причине обрыва цепи питания или окисления контактов. Соединения зачищают, а провода меняют на новые.
3. Следующая причина молчания двигателя – отсутствие искры на свечах зажигания. Проверить наличие искры несложно, достаточно снять высоковольтный провод и поднести его к раме автомобиля. При повороте ключа зажигания должна проскакивать искра между кабелем и корпусом авто. Теперь для работы двигателя необходимо заменить свечи на новые.

Но не стоит забывать о самих предохранителях в монтажном блоке автомобиля. Возможно дело в них. Их работа построена по следующему принципу: при неисправности электрического блока или электрооборудования происходит повышение силы тока, проволочка, по которой движется ток на предохранитель перегорает (происходит короткое замыкание), электрическая цепь обрывается, целостность системы нарушается, но сам прибор остается невредимым. Иными словами, предохранители выполняют задачу защиты электродеталей, узлов и оборудования от возможного короткого замыкания.

Порядок расположения защитных устройств в монтажном блоке.

№ п/п	За что отвечает	Примечание
1	Резервный разъем
2	Габаритное освещение	Левая сторона
3	Ближний свет	Левая сторона
4	Дальнее освещение	Левая сторона
5	Противотуманки	Левая сторона
6	Лампа для подсветки места установки монтажного блока	Левая сторона
7	Стоп-сигналы задних фонарей	Левая сторона
8	Аварийная сигнализация	Левая сторона
9	Клаксон (звуковой сигнал )	Левая сторона
10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления	Левая сторона
11	Отвечает за прикуриватель	Левая сторона
12	Задняя противотуманка (при наличии)	Левая сторона
13	Резервный разъем
14	Резервный разъем
15	Габаритное освещение	Правая сторона
16	Ближний свет	Правая сторона
17	Дальнее освещение	Правая сторона
18	Противотуманки	Правая сторона
19	Задний ход (белый свет)	Правая сторона
20	Указатели поворотов (справа и слева)	Правая сторона
21	Работа отопительного прибора	Правая сторона
22	Мотор дворников и омыватели лобового стекла	Правая сторона
23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства	Правая сторона
24	Резервный разъем	Правая сторона
25	Работа приборов и сигнализаторов (датчиков)	Правая сторона
26	Резервный разъем	Правая сторона

В случае необходимости замены какого-либо предохранителя необходимо вынуть его из гнезда монтажного блока и поставить на его место новый. Это сделать совсем несложно, поскольку устройства являются штекерного типа.

За правильную работу того или иного электрического узла несет ответственность не только предохранитель, нужно еще учитывать дополнительно установленные реле, например, бензонасоса, зарядки, стартера и поворотов. Где находятся реле?

Управляет процессом подачи топлива и его отключением. В большинстве случаев монтируется под капотом возле АКБ, но некоторые устанавливают в салоне авто рядом с монтажным блоком.

В его состав входят три элемента: реле обратного тока, регулятор, ограничитель. Их задача состоит в том, чтобы предостеречь генератор авто от перегрузок, а также контролирует силу тока в пределах от 13,8 до 14,8 В. Находится в передней части машины под капотом возле регулятора.

Расположен в левой части возле двигателя. Предназначен для ограничения работы стартера в случае подключенного источника тока. Проводка от реле стартера подходит к катушке. Это усиливает искру при запуске мотора.

Сами указатели поворотов без исправного реле работать не смогут. В УАЗ «Буханка» устройство устанавливается в нижней части салона авто возле линейки с предохранителями или позади водительского сиденья на перегородке.

Предохранительные устройства

Все предохранительные устройства собрали в одном месте на едином блоке, который располагается в салоне машины под приборной панелью слева от водительского сиденья.

При необходимости проверки предохранителей блока в темное время суток в нижней части панельной доски предусмотрена лампа. Не допускается эксплуатировать защитные устройства, не предусмотренные конструкцией автомобиля, а также выполнять проверку на наличие искры (замыкать проводку на массу).

Совет. Перед установкой нового предохранителя следует разобраться в причине его выхода из строя, устранить ее и только затем менять на новый.

Какие предохранители установлены в монтажном блоке

В электронную схему автомобиля входят следующие конструктивные узлы и детали:

• источник питания (аккумуляторная батарея);
• топливный насос;
• фильтр очистки горючего;
• форсунки;
• блок управления двигателем;
• катушка и свечи зажигания;
• датчики холостого хода, коленвала, и дроссельной заслонки;
• тахометр;
• вентилятор для охлаждения радиатора;
• реле управления мотором вентилятора;
• контрольный индикатор работоспособности силового агрегата автомобиля;
• разъем для диагностики.

Монтажный блок предохранителей «Буханки» представлен в виде линейки с защитными устройствами, которая закреплена на раме автомобиля простой гайкой. Если стали появляться сбои в работе электрического узла автомобиля, первым делом проверяют функциональность предохранителя, отвечающего за конкретное электронное устройство. В случае, если элементы защиты монтажного блока работают исправно, значит, нужно проверить работоспособность самого электрооборудования. Если и оно в порядке, то остается вариант обследовать на целостность электрическую часть оборудования при помощи прибора – тестера.

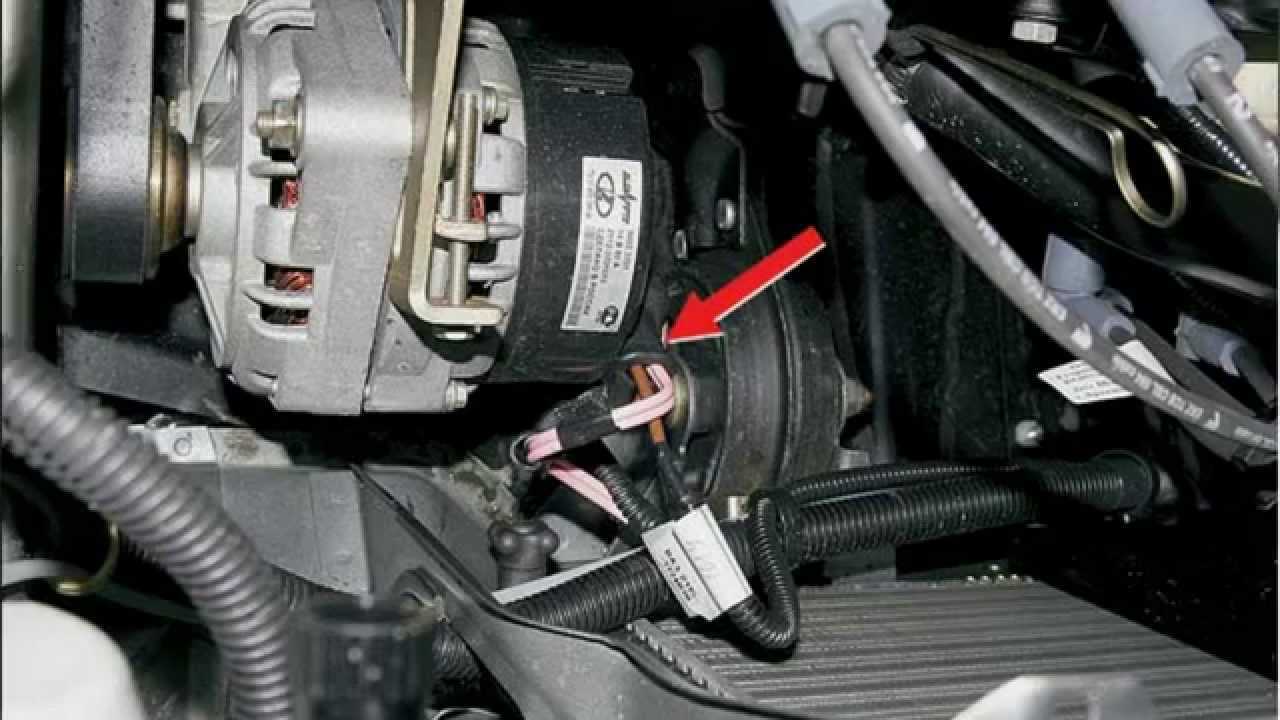

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Стартер УАЗ

Беда с реле для стартёра

Всем доброго дня. Вот уже не знаю куда писать последняя надежда на этот форум. Проблема в том что у меня не давно сломалась буханка, а именно то ли реле на стартёр полетела, то ли сам стартёр. Я купил новый стартёр и реле, стартёр поставил а вот с реле засада не могу разобраться с проводами, реле стандартное 4-рёх контактное,(на нём цифры 30,85,86,87.) Нашёл схему подключения вроде всё делаю по схеме а при повороте ключа стартёр не срабатывает, проверил реле оно рабочее, пробовал даже дома подключать, взял стартёр, реле, АКБ, замок зажигания, всё подсоеденил та же история. Подскажите умные люди в чём проблема, где я ошибаюсь, в проводке я совсем плохо разбираюсь.

Второй вопрос когда я завожу уаз с помощью отвёртки он некоторое время работает после завода, а потом глохнет при этом стартёр очень горячий, в чём может быть причина??

Ну и последний вопрос у меня в буханке стоит два реле 4-рёх контактных, одно наверное на стартёр, а второе зачем,их должно быть два или одно.

Всем заранее спасибо за ответы буду очень признателен за любую помощь.

Источник

Дополнительное реле стартера, это решение проблемы или нет.

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

• пусковой выключатель;
• осветительные приборы снаружи авто;
• подогрев топливного фильтра;
• работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Салонный блок

Конструктивно является и основным. В машинах старого и нового образца, панель устанавливается под приборной панелью с левой стороны от рулевого колеса. Здесь сосредоточены основные плавкие вставки, отвечающие за большую часть моторного оборудования и приборов.

До 2007 года

Первые модификации старых годов выпуска не сильно отличались по конструкции от карбюраторных авто современного типа. Здесь применяется стандартная система предохранителей и реле, актуальная для большинства машин на дорогах СНГ.

Описание нового поколения после 2015 года значительно отличается, но по причине минимального количества автомобилей на рынке, их перечисление не приводится.

До 2011 года

Серьезных изменений в конструкции не наблюдалось. Здесь применялись аналогичные двигатели и оборудование. При обновлении электросхемы завод не предусмотрел установку обновленной монтажной панели. Все плавкие вставки остались на своих местах, а новые элементы вынесли отдельно.

После 2011 года

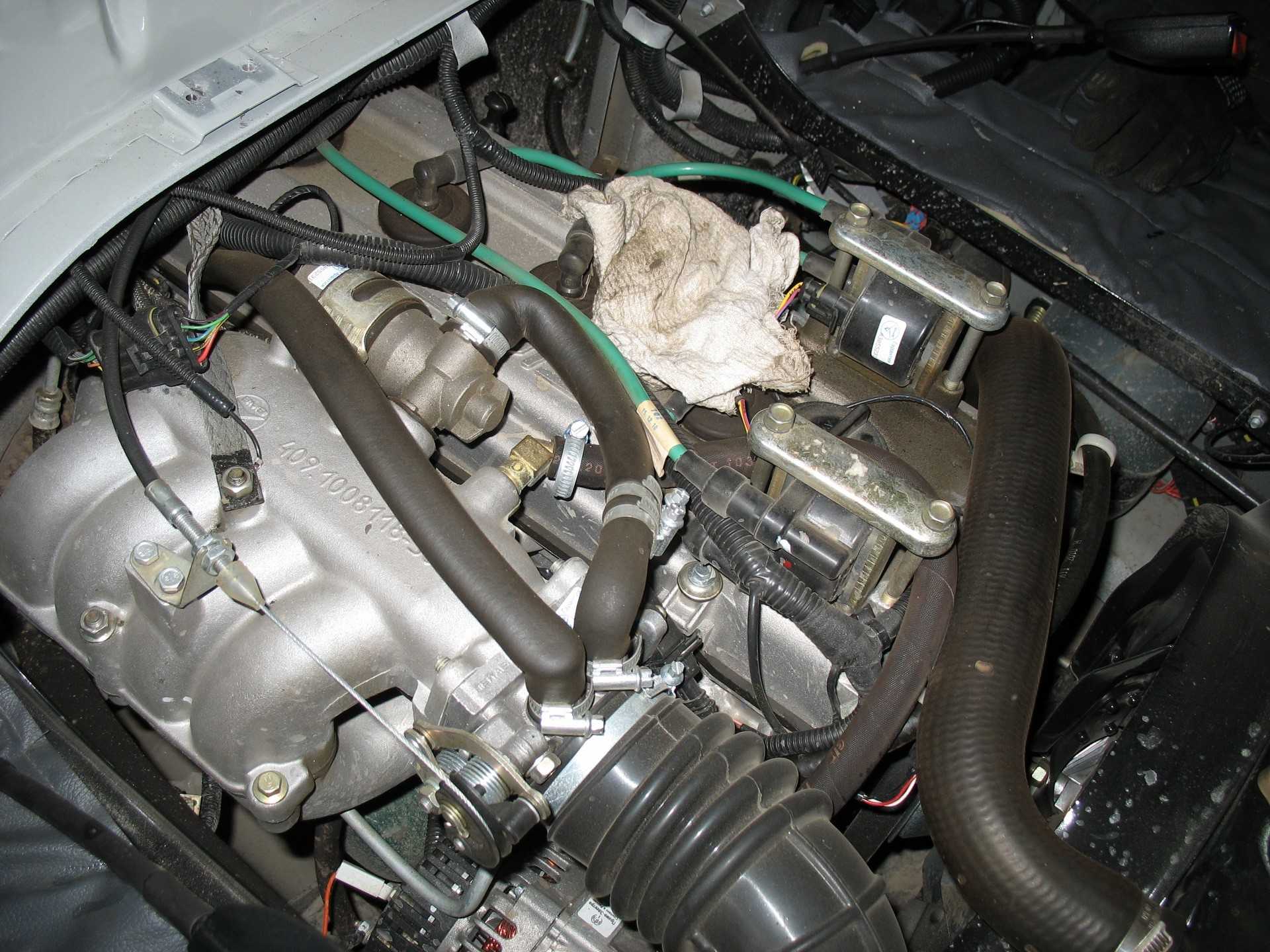

Последняя модификация, выпускаемая в 2016-2018 годах, отличилась наличием инжекторного двигателя. Здесь появился дополнительный монтажник, который отвечает только за распыление топлива и устанавливается под капотом.

В результате модификации машина стала экономнее и немного мощнее.
