Где находится стартер на форд фокус 2

Стартер Форд Фокус 3

9130 Просмотров

Стартер автомобилей Ford Focus 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электромагнитным двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

— пуская двигатель, включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

— после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни муфты может привести к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Снятие стартера Форд Фокус 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговик радиатора

3. Сожмите фиксатор.

4. .разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

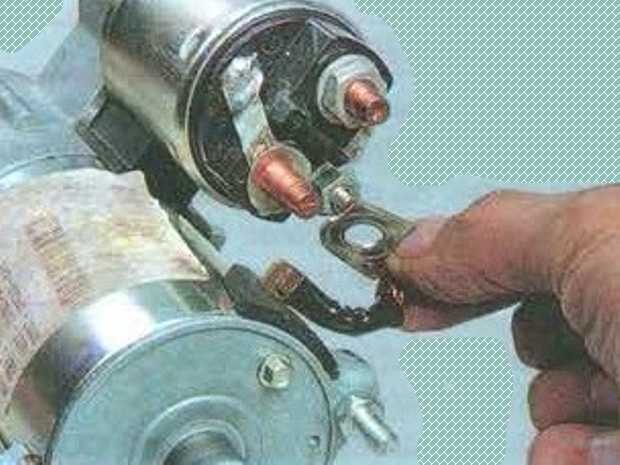

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера.

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, обратном снятию.

Неисправности

Одна из частых поломок стартера связана с бендиксом. Эта деталь непосредственно входит в зацепление с маховиком автомобиля. Если при включении ПУ слышно жужжание, то шестерня не может войти в зацепление. Такое происходит по нескольким причинам:

• загрязнённый бендикс — в этом случае неисправность устраняется промывкой, прочисткой детали;
• разряжённая аккумуляторная батарея — достаточно зарядить её или заменить;
• сгоревший предохранитель — надо проверить тестером, поступает ли ток на устройство пуска при повороте ключа зажигания;
• неисправное выжимное реле — тут деталь надо разобрать, прочистить от грязи, пыли или заменить при сгоревших обмотках.

Также довольно часто стартер портится из-за подгорания якорного коллектора, износа щёток, замыкания, обрыва внутренних проводов. Не исключено окисление соединений и клемм, трещины корпуса, износ втулок.

Ремонт механизма своими руками

Если вы никогда прежде не ремонтировали стартер и не уверены, что сможете произвести его ремонт самостоятельно, то лучше обратитесь к специалистам. Но в целом справиться с такой задачей сможет любой автовладелец.

Для ремонта механизма своими выполните следующие действия:

• Сначала выкрутите все саморезы, при помощи которых фиксируется нижняя защита силового агрегата. Для этого потребуется ключ звездочка Т30.
• После этого, используя гаечных ключей на 13 и 10, нужно выкрутить гайки 1 и 2 соответственно, они показаны на фото. Сделав это, вы сможете отключить контактный разъем втягивающего реле.
• Для демонтажа стартерного устройства вам нужно будет выкрутить три винта, который фиксируют узел к силовому агрегату авто. Для откручивания потребуется ключ на 13. На этом этапе учтите, что к одному из трех винтов подсоединен фиксатор, который крепит жгут с проводами. Итак, выполнив эти действия, вы можете произвести демонтаж стартера с авто.
• Теперь можно приступить к диагностике и ремонту. Используя отвертку с плоским наконечником, необходимо провернуть шестеренку привода устройства. В идеале она должна поворачиваться с валом привода, а в другом направлении — на валу привода. В том случае, если шестеренка не перемещается или делает это с большим трудом, вал привода подлежит замене.
• Далее, необходимо подсоединить контакты стартера напрямую к аккумулятору, это позволит определить работоспособность узла в целом. При диагностике помните о том, что положительный вывод АКБ должен быть подключен к верхнему винту устройства, а отрицательный — к массе, то есть корпусу узла.
• Следующим этапом будет диагностика втягивающего реле. Для этого вам нужно замкнуть верхний контакт с контактом управления. В момент замыкания должен сработать втягивающий элемент, при этом шестеренка должна переместиться вдоль вала, а электромоторчик автоматически запустится. В том случае, если шестеренка не двигается, то нужно будет произвести замену либо более тщательный ремонт бендикса.
• Что касается электромотора, то он также должен быть проверен. Для диагностики подключите положительный кабель от АКБ к нижнему винту бендикса, а отрицательный вывод подключается к массе, то есть корпусу. После подключения устройство должно включиться, если это не так, то двигатель меняется либо ремонтируется.
• Не лишним будет произвести отдельную диагностику бендикса. Чтобы сделать это, необходимо соединить положительную клемму АКБ с контактом управления, а отрицательную — с корпусом устройства. При подключении втягивающий элемент должен активироваться и выдвинуть шестеренку. В том случае, если этого не произошло, то бендикс вышел из строя и его следует поменять.

Sources:

https://etlib.ru/blog/551-ne-krutit-starter https://ddcar.ru/blog/poleznoe/ne-krutit-starter-FORD-FOCUS-2 https://avtozam.com/FORD/FOCUS/neispravnosti-startera/

Процесс замены стартера

Для замены стартера на Фокус 3 рекомендуется воспользоваться пошаговым алгоритмом, который представлен ниже.

• Зафиксировать задние колеса автомобиля стояночным тормозом. При проведении работ на подъемнике данное действие не требуется.
• Открыть капот.
• Обесточить бортовую сеть автомобиля. Для этого следует скинуть минусовую клемму с аккумуляторной батареи. Некоторые автовладельцы для перестраховки рекомендуют дополнительно снять +. Данное действие излишне.
• Демонтировать брызговик радиатора.

• Отвернуть гайку, фиксирующую клемму питания тягового реле.
• Отсоединить провод от реле.
• Поочередно ослабить затяжку болтов, которые фиксируют стартер.

• Собрать все в порядке обратном снятию.
• Запустить силовой агрегат проконтролировав работу стартера.

Похожее:

1. Стартер ГАЗ 31105Волга «Крайслер» сравнительно давно не выпускается. Но встречается в продаже, а также на дорогах нашей страны. Одно из «слабых» мест данного автомобиля – это стартер.
2. Стартер ГАЗель NextАвтомобиль ГАЗель Next отличается своей надежностью и внушительны ресурсом. Но машинах с большим пробегом либо возрастом более 10 лет часто возникают проблемы с электрической проводкой.
3. Стартер ВАЗ 21214Стартер – механизм, отвечающий за бесперебойную работу двигателя внутреннего сгорания. Именно поэтому его внезапная поломка может привести к необратимым последствиям. Постоянный контроль за состоянием детали.
4. Стартер Камаз 5490Стартер на КамАЗ 5490 представляет собой сложно конструкционное электротехническое оборудование, функциональное предназначение которого заключается в передаче крутящего момента на маховик мотора, что приводит к успешному.

Возможные неисправности стартера

Поскольку стартер Ford Focus 2 считается одним из основных компонентов системы, его поломка может принести неудобства для автовладельца. Состояний неработающего механизма может быть несколько.

Ford Focus 2.Сгорел предохранитель на Стартер и Генератор на 150 Ампер.часть.1.

К примеру, если устройство крутит, но мотор при этом не заводится, то причины могут быть такими:

• Износилась шестеренка бендикса, в результате чего она прокручивается. Проблему поможет решить замена шестеренки, вполне вероятно, что в сборе с муфтой.
• Неравномерно износились или выбились зубчики на венце маховика. Такая неисправность в Focus 1 или 2 случается достаточно редко, тем не менее, она также может произойти. В данном случае замене подлежит маховик коленчатого вала.
• Еще одна причина может заключаться в планетарном редукторе, в частности, в его пластиковой шестеренке, она могла износиться.

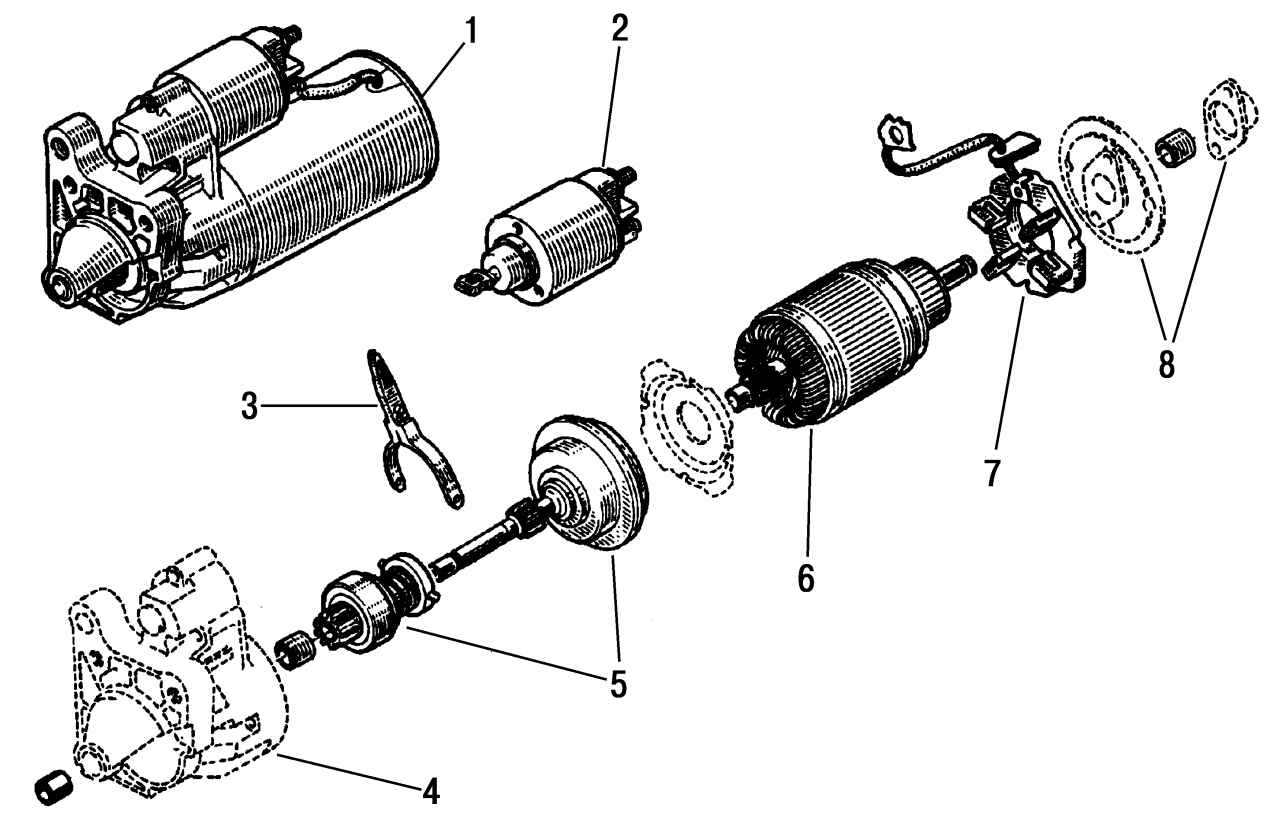

Стартерное устройство автомобиля Ford Фокус

Если же не крутит стартер, то в первую очередь следует произвести диагностику состояния обмотки ротора либо статора. Также нужно послушать — щелкает ли втягивающее реле или нет. Если щелчка нет, то причина, вероятнее всего, электрическая.

В данном случае необходимо уделить внимание диагностике:

• контактной группы замка;
• работоспособности предохранителя стартерного устройства;
• управляющего реле;
• целостности контактов на проводах.

Также нужно отметить, что стартерное устройство может в целом работать некорректно. К примеру, если узел перегревается и в целом вращается очень туго, при этом доносится нехарактерный для его работы звук, то возможно, проблема кроется в подшипниках. Они могли износиться, также на них могла попасть грязь, в некоторых случаях из-за их износа перекашивается якорь.

Что касается непосредственно перегрева, то он обычно обусловлен замыканием якоря на статор, что опять же, обусловлено износом втулок. Кроме того, конструкция стартерного узла включает в себя четыре щетки, которые могли износиться. Как видите, неисправностей в целом может быть достаточно много, начиная от бендикса стартера и заканчивая щетками и подшипниками (автор видео о диагностике механизма в домашних условиях — канал Автоэлектрика ВЧ).

Проблемы с системой пуска

Основным компонентом системы пуска является стартер. Многие автолюбители полагают, что систему пуска в качестве места дислокации поломки можно исключить, если стартер при запуске крутит.

Справедливости ради отметим, что иногда действительно неполадка со стартером проявляется в том, что во время запуска ничего не происходит. Но есть другие варианты.

Щелчки во время запуска означают, что аккумулятор может быть разряжен или свидетельствует о перегоревшей обмотке втягивающего реле. Если крутит стартер, но медленно – возможно контакты плохо взаимодействуют между собой или щетки стартера уже стерлись.

На Форд Фокус 2 бывает и обратная ситуация, мотор завелся, а стартер не отключился. Тогда есть смысл проверить, не залипают ли контакты. И последнее в данном разделе – иногда стартер крутится, но не цепляет маховик.

Если раздается характерный скрежет, скорее всего, это именно ваш вариант. Что нужно проверить? Не поврежден ли венец маховика. Обобщая все написанное, хотим напомнить, что ситуация в которой Форд фокус 2 не заводится, стартер крутит не указывает на то, что причину нужно искать в другом месте. Все равно продиагностируйте стартер.

Как заменить вкладыши, не снимая двигатель?

Чтобы замена вкладышей прошла успешно, вовсе не обязательно демонтировать мотор. Если вас уверяют, что добраться до них, без снятия и вытаскивания движка из капота нереально, срочно меняйте автосервис. Но одно условие обязательно учитывайте — коленвал (КВ) не должен быть изношен. В противном случае без извлечения движка и полной разборки не обойтись!

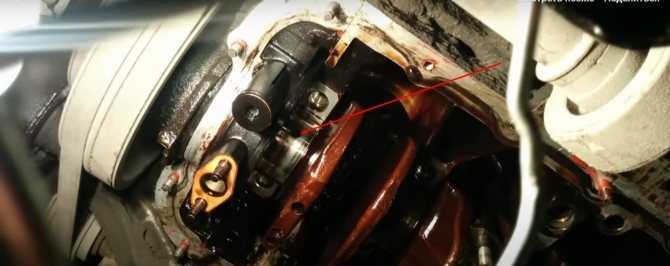

Без демонтажа силового агрегата легче поменять шатунные вкладыши, сложнее — коренные. Для последнего случая надо ослабить крепления и отпустить коленвал на 10-15 см. Хотя есть и другой способ, перенятый нашими дедами ещё у судовых мотористов. Выталкиваются коренные подшипники скольжения с помощью мягкой заклёпки или болта, который вставляется в нужный проход для смазки и вращается по часовой стрелке. Главное — размер алюминиевой вставки должен быть чуть меньше отверстия и не царапать коленчатый вал.

После снятия полуколец следует в обязательном порядке оценить их состояние. Если видимых задиров и повреждений нет, можно обойтись простой заменой. Однако при сильной потрёпанности, шлифовка КВ обязательна. Поэтому придётся снимать его с креплений, а для этого — вытаскивать мотор.

Подробнее про оценку состояния:

Не спешите покупать аккумулятор

Представим ситуацию: зима, мы садимся в автомобиль и пробуем завести двигатель. Замечаем, что мотор еле-еле крутит. Первое, что приходит в голову – разрядился аккумулятор. Проверяем (оказывается, что напряжение 11-11,5 В), заряжаем. Проблема исчезает, но ненадолго. Через 3-4 дня ситуация повторяется. Покупаем на Ford Focus новый АКБ – через неделю снова разряд. Плохой аккумулятор или утечка тока? Ни то, ни другое.

Причина в следующем: изношенный стартер при включении берет на себя в 2-3 раза больше энергии. Получается, что частые запуски и езда на короткие расстояния просто убивают наш АКБ – генератор не успевает возобновить заряд.

Если вы столкнулись с подобной ситуацией – вспомните, когда в последний раз на машине ремонтировался или менялся стартер. В 90% случаев именно он вытягивает все «соки» из АКБ.

Ремонт стартера автомобиля Ford Focus 1.8TSi.

Ремонт стартера автомобиля Ford Focus 1.8TSi. С чего начинается ремонт. Первым делом скидываем клеммы с аккумулятора или одну или две клеммы, но главное отключить аккумулятор от сети автомобиля.

Дальше лезем под машину, лучше это делать с ямы и снимаем защиту двигателя, если она у вас установлена. Вот сам стартер. Снятие начинаем с того что откручиваем две — гайки на 10 и на 13, которые крепят провода стартера. Дальше откручиваем раз-два и там сверху третий болт крепления стартера, головка на 13.

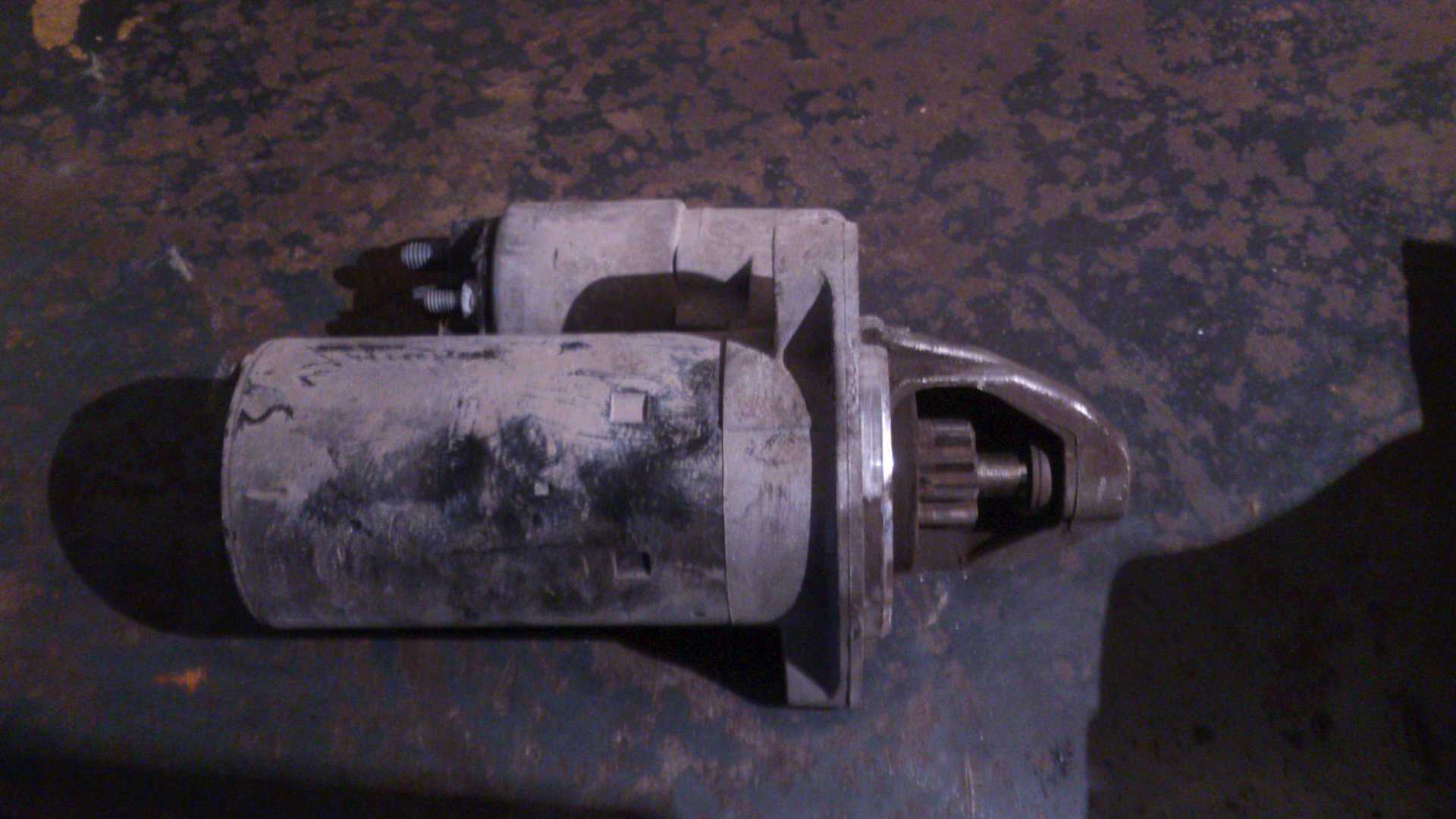

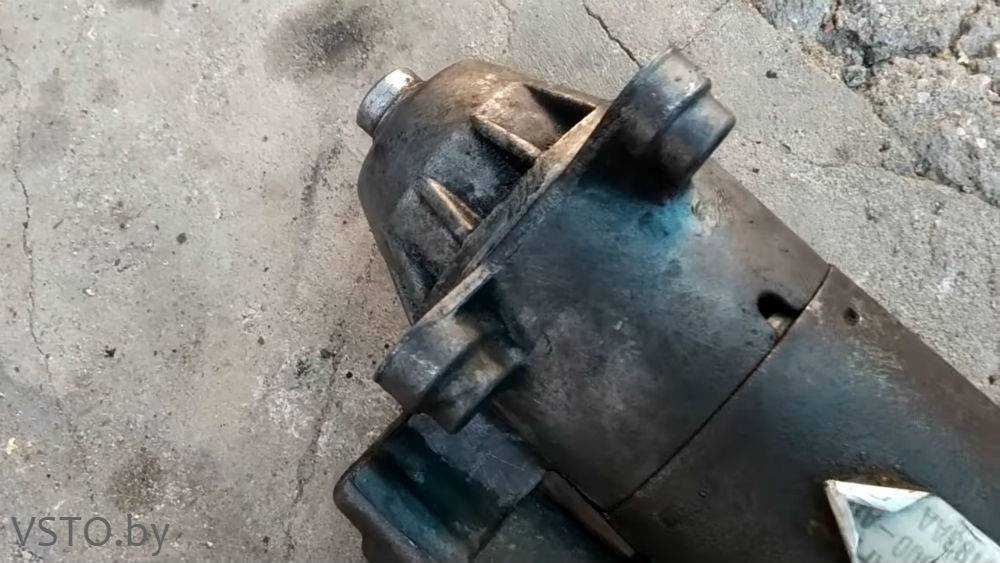

Ремонт стартера. Итак, стартер снят. С чего начинается разборка — откручиваем провод идущий к стартеру, дальше выкручивать два винтика под звездочку и мы тогда снимем втягивающую. Дальше 4 болта с задней части, что бы располовинить стартер и снять переднюю его часть.

Разобрали, сняли втягивающую, которая цепляется за такую, можно сказать вилку — обязательно потом, когда будите собирать не забудьте зацепить за нее.

Все, сейчас располовиниваем корпус. Снимаем заднюю крышку стартера, располовинивая, сниматься такая штучка пластиковая и снимается сам корпус.

В нашем случае он страшный конечно, но сейчас это все будет отмываться. Раскидал стартер на части. Сейчас все по-продуваю, промою, почищу от болота и буду собирать.

Для начала взял, как правильно ротор или якорь — почистил зазоры, потому что они были полностью забиты. Ни в коем случае нельзя тереть наждачной бумагой, особенно плоскость по которой «ходят щетки» — надеюсь не надо объяснять почему.

Дальше. Редуктор планетарный, тоже, надо все вычистить, смазать и собрать.

Бендикс. Биндекс, рабочий, проблем с ним не было, его в данном случае трогать не буду.

Магниты. Один магнит у меня имеет тут такое повреждение (см. фото) но скажем так, пока буду собирать так как есть, но буду иметь в виду что тут не все хорошо.

Щетки. Визуально еще нормальные, хватает длины щеток, в целом — щеточный узел не вызывает опасений.

Все, сейчас все отмываю и покажу как все собирается.

Ну что, при более детальном осмотре стартера выявлено вот что — разбита втулка, надо искать такую втулку. Меняю втулку, потому что скорее всего что из-за того что разбита втулка — получается якорем цепляла за магниты, вот на магните следы потертостей, скорее всего от якоря, из-за этой втулки.

Старая втулка достается просто. Берется обычный метчик (для нарезки резьбы, если кто не понял) который максимально по размеру входит туда, заворачивается и выдергивается. Ну естественно новая заприсовывается.

Начинаю собирать сам стартер. Все промазываем смазкой все трущиеся, двигающиеся детали.

Особое внимание при разборке обратите внимание вот на такой шарик — он находится по центру, смотрите фото, смотрите не потеряйте. Дальше редуктор планетарный закрывается крышкой. Собираю, промазываю все

Собираю, промазываю все

Дальше редуктор планетарный закрывается крышкой. Собираю, промазываю все.

Вставляем головку по диаметру такую же как здесь (см. фото) вставили, развили все щетки, что бы нам проще было собирать, не повредив щетки.

Все, щетки на своем месте.

Теперь это все собирается в обратном порядке обратно в корпус, там магниты чтоб аккуратненько, не зацепить, вставляем и собираем дальше.

Вставил корпус редуктора с бендексом. Сейчас ставим голову и можно ставить заднюю крышку и собирать весь перед.

Все, осталось поставить на машину, проверить как крутит и ремонт Форд Фокус на сегодня выполнен. В моем случае все работает, стартер бодро вращается, автомобиль легко заводится.

Подведем итоги

Стартер – одна из самых ответственных деталей в автомобиле. Если вы заметили, что машина заводится медленно, либо издает шумы при запуске, не нужно медлить с диагностикой. Чем раньше обнаружена проблема, тем дешевле ремонт. Не стоит заниматься самодеятельностью без должного опыта

После диагностики важно правильно принять решение о ремонте или замене. Учитывайте мнение механика. Дешевле потратить большую сумму один раз, чем разбирать деталь каждые полгода

Этим же правилом стоит руководствоваться при выборе нового стартера. Китайские детали имеют малый ресурс. Лучше выбрать оригинал или как минимум хороший аналог

Дешевле потратить большую сумму один раз, чем разбирать деталь каждые полгода. Этим же правилом стоит руководствоваться при выборе нового стартера. Китайские детали имеют малый ресурс. Лучше выбрать оригинал или как минимум хороший аналог.
