Устройство и принцип работы системы запуска двигателя

Виды стартеров

Данный тип устройств можно разделить на две разновидности:

• с редуктором;
• без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

• компактные габариты и небольшой вес;
• низкая стоимость запчастей для ремонта и восстановления механизма;
• возможность эффективного запуска силового агрегата в условиях пониженных температур.

Минусы устройств:

• запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
• в результате низкой стоимости деталей страдает их качество;
• сложность выполнения ремонта по сравнению с безредукторными механизмами.

Пользователь Дмитрий Тракторенко рассказал об особенностях работы редукторных устройств.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

• высокая надежность;
• возможность проведения простого ремонта;
• если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

Минусы:

• безредукторные механизмы более громоздкие, их масса выше;
• для работы такого устройства требуется больше электроэнергии;
• в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.

Подробнее о выборе устройств между реудкторными и безредукторными вариантами рассказал канал «Ingvar».

https://youtube.com/watch?v=hgEMg9KDXV4

Конструкция

Как говорилось выше, стартер – это электромеханический механизм, преобразующий электрическую энергию в энергию вращения. Она передается на вал мотора, чтобы его прокрутить для запуска. Поэтому разделить его условно можно на две части: электрическая и механическая.

К электрической относятся:

1. Втягивающее реле с обмотками (втягивающей и удерживающей)
2. Щетки. Они передают ток на обмотки якоря
3. Электродвигатель

Механическая часть:

1. Шток втягивающего реле с пружиной
2. Вилка
3. Бендикс с шестерней
4. Шток электродвигателя.

В зависимости от конструкции различают классические и редукторные стартеры. В редукторном, для передачи крутящего момента, используется редуктор. На хвостовик которого «насажен» бендикс. В классическом варианте – он находится на самом якоре электродвигателя.

Редуктор упрощает передачу энергии вращения на коленчатый вал ДВС, уменьшает количество затраченной энергии. Из недостатков – меньшая надежность и усложнение механизма.

Рассмотрим конструкцию каждой части стартера. Из чего она состоит и для чего нужна.

Втягивающее реле

Как говорилось выше – в большей степени это электрическая деталь. Да, в ней есть механические подвижные части, но они приводятся в движение за счет тока.

Из чего оно состоит

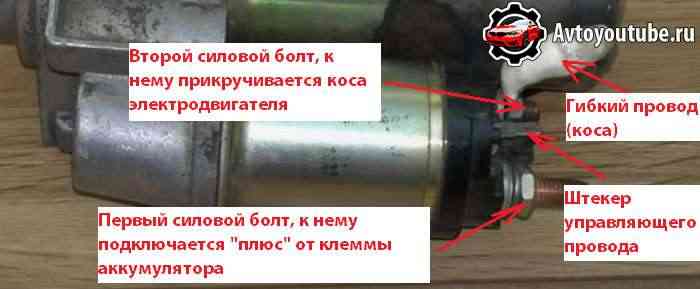

На тыльной стороне находятся три контакта:

1. Два силовых болта, выполненных в виде медных шпилек с гайками. К одной подключен толстый силовой провод от аккумулятора, к противоположной прикручена «коса». Она соединяет втягивающее реле и электродвигатель стартера.
2. Один контакт сделан в виде штекера типа «папа». К нему подключается тонкий провод – это управление от замка зажигания.

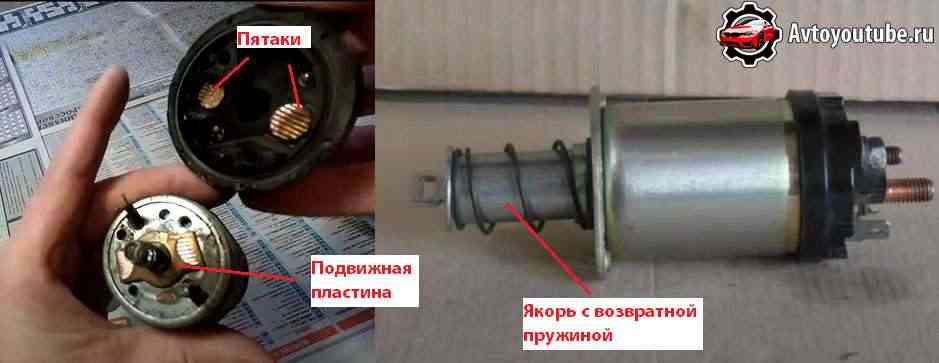

Реле стартера автомобиля состоит из двух обмоток. Каждая из них выполняет свою функцию и нужна для создания электромагнитного поля для втягивания якоря. Он соединен через тягу с бендиксом. Это выталкивает его наружу, где он входит в зацепление с маховиком и электродвигатель готов вращать коленвал.

Еще одной подвижной деталью реле, является медная площадка, расположенная под крышкой реле. Во время втягивания, происходит нажатие на эту площадку, она замыкает собой два пятака – шляпки силовых болтов. Через неё, от одного болта к другому, протекает большой электрический ток от аккумулятора к электродвигателю.

Как работает втягивающее реле

К первому силовому болту прикручен гайкой постоянный «плюс» от АКБ. При повороте ключа, напряжение поступает на штекер, к которому подключен управляющий провод. Образуется электрическая цепь от штекера с плюсом через втягивающую обмотку и второй силовой болт. Он через «косу» и щетки электродвигателя соединен с массой автомобиля, то есть, с кузовом.

Через обмотку начинает течь электрический ток, который создает электромагнитное поле. Оно втягивает внутрь якорь, соединенный через тягу с бендиксом. Он входит внутрь корпуса, а бендикс «выстреливает» наружу, входя в зацепление с маховиком коленвала.

При втягивании, он давит на подвижную медную пластину. Она прижимается к шляпкам силовых болтов (пятакам), замыкая их между собой. Через ней начинает протекать электрический ток. Так как второй конец обмотки соединен со вторым силовым болтом перемычкой, на нём образуется «плюс». Исчезает разность потенциалов на её двух концах, и она обесточивается.

В этот момент уже работает удерживающая обмотка. Она предназначена для удержания якоря реле во втянутом положении, а значит бендикса в зацеплении с коленчатым валом. В отличие от втягивающей обмотки, её второй конец подключен к корпусу реле, а он к кузову машины. Значит на нём всегда есть «минус». Ток будет протекать через неё до тех пор, пока водитель удерживает ключ зажигания в положении «Пуск двигателя», в независимости, замкнуты силовые болты подвижной пластиной или нет.

При отпускании ключа, снимается напряжение на управляющем проводе. Через обмотку перестает течь ток, исчезает электромагнитное поле и якорь, под действием возвратной пружины, выходит из корпуса. Он через тягу вытягивает из зацепления бендикс, возвращая его в исходное положение.

Обрыв в одной из обмоток приведет к тому, что бендикс не будет выскакивать или наоборот, постоянно выскакивать и возвращаться в корпус. Целостность можно определить простой . Причём для этого не нужны специальные приборы, достаточно воспользоваться аккумулятором и контрольной лампой, или мультиметром.

Проблемы со стартером, способы их решения

Несмотря на то, что принцип работы ПУ интуитивно понятен и прост, проводите диагностику в сервисных мастерских. Профессиональный подход к устранению поломки предотвратит нежелательные последствия.

Электрические поломки

Чаще всего, это повреждение кабеля, повреждение изоляции, перебиты жилы, слабый контакт на клеммах.

Признаки:

• Слабое вращение ротора;
• Не заводится стартер;
• Неподвижность вала при подаче тока на ПУ;
• Замыкание на витках обмотки, обрыв, дефект втягивающего реле;
• Износ щеток, якоря.

Проверяем уровень заряда аккумуляторной батареи, прижимаем клеммы. Осматриваем сердцевину замка зажигания, исключаем люфт, тугость вращения.

Механические

Механические поломки связаны с неисправностью обгонной муфты, износом зубьев маховика, проседанием витков пружины, стопорного кольца. Неподвижный коленчатый вал при подаче напряжения на ПУ — первый признак нерабочего состояния.

При износе зубьев маховика работа пускового устройства сопровождается характерным металлическим скрежетом, скрипом.

• просела прижимная пружина;
• залипли контакты на плате;
• втягивающее реле пришло в непригодное состояние;
• привод деформирован;
• рассыпался подшипник.

Признаки неисправности:

• ПУ активируется с незначительной задержкой. Причина в подгорании контактов, втягивающем реле;
• Вращение ПУ затруднено: износ щеток, опорного подшипника;
• Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Причины преждевременного износа

• Несоблюдение сроков проведения технического осмотра;
• Монтаж деталей низкого качества изготовления;
• Нарушение технологического процесса установки, правил эксплуатации механизма;
• Заклинивание деталей вследствие попадания влаги.

Включение стартера

При традиционном запуске водитель под­ключает напряжение аккумуляторной бата­реи (ключ зажигания в положении запуска) к реле стартера. Ток реле (около 30 А у лег­ковых автомобилей, около 70 А у грузовых) создает в реле определенную мощность. Она толкает шестерню стартера к зубчатому венцу маховика и активирует первичный ток стар­тера (200-1000 А у легковых автомобилей, около 2000 А у грузовых).

Стартер выключается при размыкании вы­ключателя зажигания, прерывающем подачу напряжения на реле стартера.

Автоматическая система пуска двигателя

Высокие требования к двигателям в плане комфорта, безопасности, качества и акустики привели к распространению автоматических систем пуска двигателей. Автоматическая система пуска двигателя отличается от тра­диционной дополнительными компонентами (рис. «Автоматическая система пуска двигателя» ). Это одно или несколько балластных реле, а также аппаратные и программные компоненты (например, ЭБУ двигателя) для управления запуском.

Водителю больше не нужно непосред­ственно контролировать ток реле стартера; ключ зажигания используется для отправки сигнала на блок управления, который затем выполняет серию проверок перед началом запуска. Проверки могут быть разными, на­пример:

• Проверка полномочий водителя на запуск двигателя (противоугонная);
• Проверка выключенного состояния ДВС (предотвращает зацепление шестерни стартера с зубчатым венцом вращающе­гося маховика);
• Проверка достаточности заряда аккуму­ляторной батареи (относительно темпе­ратуры двигателя) для запуска двигателя;
• У автоматических коробок передач — про­верка нейтрального положения, у меха­нических коробок передач — проверка состояния муфты сцепления (разомкнута ли муфта).

После успешного выполнения проверки блок управления инициирует запуск. При запуске система сравнивает обороты ДВС с обо­ротами устойчивой работы ДВС (которые могут также зависеть от температуры ДВС). Как только двигатель набирает устойчивые обороты, ЭБУ выключает стартер. Это всегда позволяет максимально сократить время запуска, уменьшить уровень шума и износ стартера.

Этот процесс можно также взять за основу для реализации функции «пуск-стоп», когда ДВС выключается при остановке автомо­биля — например, на светофоре, и автома­тически заводится, когда это необходимо. В результате значительно экономится топливо, особенно в городском цикле.

В то же время ДВС также необходимо опти­мизировать для получения быстрой пусковой реакции. Нужен стартер с характеристиками, продлевающими срок службы, гарантирую­щий более быстрый и менее шумный запуск. Для уменьшения износа и уровня шума не­обходимо оптимизировать конструкцию шестерни и геометрию зубчатого венца ма­ховика.

Для функции «пуск-стоп» необходима система управления более высокого уровня, система управления электроэнергией с опре­делением заряда аккумуляторной батареи. Могут также потребоваться меры по стаби­лизации электрической системы автомобиля в фазе запуска для предотвращения непри­емлемого падения напряжения. Поэтому сис­тема управления и система запуска должны быть согласованы. Уровень и длительность падения напряжения должны быть ограни­чены, а система управления должна оставаться работоспособной даже при значитель­ном падении напряжения питания.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Советы и рекомендации

Необходимо учитывать, что  электрическая система пуска двигателей обычно предполагает то, что мощность АКБ и стартера будут практически одинаковыми. Это значит, что напряжение аккумулятора в значительной степени меняется с учетом того тока, который потребляет стартер.

Простыми словами, на эффективность и легкость запуска ДВС сильно влияет общее состояние АКБ, температура аккумулятора, уровень заряда, а также исправность стартера и стартерной цепи. Диагностировать некоторые проблемы на раннем этапе позволяют такие признаки, как явное затухание габаритов и подсветки панели приборов в момент пуска двигателя.

Как известно, яркость ламп зависит от напряжения в бортовой сети. При этом нормально работающая система пуска не должна сильно «просаживать» напряжение. Отметим, что в норме допускается снижение яркости приборной панели и, в ряде случаев, перезапуск магнитолы, однако яркость не должна сильно понижаться.

Если же яркость освещения не меняется, при этом коленвал также не крутится, зачастую уместно говорить об обрыве в цепи. Если стартер крутит медленно и освещение практически гаснет, тогда проблемы могут быть как с самим стартером (например, подклинивание), так и с электроцепями или АКБ.

Еще отметим, что в случае проблем с запуском, которые связаны со стартером, некоторые водители привыкли стучать по данному устройству. Дело в том, что такие постукивания на старых моделях стартеров (например, на «классике» ВАЗ) в некоторых случаях позволяли сместить щетки стартера, ротора и т.д. В результате удавалось на короткое время восстановить работоспособность устройства.

При этом важно понимать, что современные стартеры в своем устройстве имеют постоянные магниты. Указанный магниты весьма хрупкие, то есть после удара по стартеру происходит их раскалывание

В конечном итоге цельный магнит разрушается. Более того, такие магниты на некоторых моделях стартеров могут быть просто приклеены к корпусу.  Соответственно, если ударять по корпусу сильно, отколовшиеся части магнита попадают на ротор или в область установки подшипников, полностью выводя стартер из строя.

Схема стартера

Принципиальная схема обеспечения пуска силового агрегата, в которой участвует стартер (поз.3) выглядит так, как показано на рис.2, а ее основными элементами служат: аккумуляторная батарея (поз.1), генератор (поз.2) и выключатель (замок) зажигания (поз.4).

Рис.2

Кроме того, в данном разделе статьи мы посчитали уместным разместить еще одну схему, позволяющие произвести достаточно эффективную проверку работоспособности стартера.

Схема соединений для проверки стартера на стенде

Для проверки (на стенде) механических и электрических параметров стартера собирают несложную схему, приведенную на рисунке 3. Ее элементами являются:

• сам стартер (поз.1);
• цифровой или стрелочный вольтметр, предел шкалы которого составляет не менее 15 Вольт (поз.2);
• ползунковый реостат, примерно на 800 Ампер (поз.3);
• цифровой или стрелочный амперметр, величина шунта которого составляет 1000 Ампер (поз.4);
• выключатель (поз.5);
• автомобильная АКБ емкостью 55 А/час (поз.6).
• соединительные провода сечением 16,0 миллиметров квадратных и более.

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

 Ещё кое-что полезное для Вас:

• Загорелся Check Engine — возможные неисправности и способы их устранения
• Подбор свечей зажигания для авто
• Расшифровка обозначения (маркировки) свечей зажигания Bosch

Как Снять Стартер На Ауди А4 Б5

В процессе эксплуатации автомобиля у владельцев Ауди А4 могут возникнуть стартовые неточности. Чтобы опробовать, заменить или отремонтировать, нужно снять с автомобиля.

Одним из обстоятельств проблемной работы стартера могло быть следующее: при повороте ключа в замке зажигания слышно, как работает стартер, но двигатель не крутится. В этом случае, скорее всего, несоответствие в бендиксе.

Вроде есть, но нужно убрать дроссель. Весь процесс будет описан ниже.

Добраться туда несколько проблематично, но если привыкнуть, все равно можно снять. Крепление производится двумя болтами, плюс подключаются еще два провода. Один из них идет к генератору, второй к аккумулятору.

Также есть разъем с проводами.

Снятие начинается с отсоединения клемм от АКБ. Затем откручиваются провода от стартера, что выполняется сверху под капотом. Стартер, если смотреть сверху, расположен возле трубы глушителя.

Нужно просунуть руку под трубу и нащупать болт с толстой резьбой. Гайка откручивается и снимается резьба. При перемещении кабелей лучше всего располагать их так же, как они были размещены.

Далее необходимо снять клемму с натянутым проводом, идущим от замка зажигания. Затем спускаемся в яму и откручиваем стартер.

Как уже было сказано, попасть туда сложно. Болты лучше всего откручивать гаечным ключом. После снятия все последующие работы ведутся на столе, чтобы ничего не потерялось. Для разборки откручиваются два штифта.

удобнее это делать трубчатым ключом, в противном случае можно использовать гаечный или накидной ключ. После снятия задней крышки видна ось стартера и вытаскиваем. Также снимается втягивающее реле. Мы должны быть осторожны, чтобы не пропустить весну.

Отцепляем вилку от бендикса и вытаскиваем вал стартера.

Клин стартера Ауди A4 B6

Сам бендикс извлечь не составит труда. Есть только один нюанс: стопорное кольцо, снять которое несколько проблематично. Лучше использовать съемник стопорных колец, но вы, конечно, можете обойтись и без него.

Берется подходящее кольцо и надевается на колпачок. Сама пробка схлопывается и вставляется. Когда стопорное кольцо не мешает снятию бендикса, вытащите его.

Ведь после снятия проблемного бендикса устанавливается новый, устанавливается стопорное кольцо и собирается стартер.

После проверки работоспособности стартер переустанавливается. После установки провода подключаются. Будьте осторожны при подключении кабелей. Как упоминалось выше, лучше всего устанавливать их в том же месте, где они были размещены.

Так как стартер находится очень близко к двигателю, кабели нужно проложить подальше.

Если этому не придается значение, короткое замыкание может произойти даже до того, как возникнет ближайший пожар. Сзади есть теплозащитный экран, поэтому провода лучше всего подключать именно туда.

После того, как все провода надежно и правильно закреплены, соединив клеммы аккумулятора, можно проверить работоспособность.

Как видно из описанного процесса, особых трудностей нет, но некоторые моменты и особенности необходимо учитывать и соблюдать.

Основные неисправности

Разобравшись в том, что такое стартер в автомобиле, можно понять его основные неисправности. Для этой детали не характерна внезапная поломка. Как правило, дефекты накапливаются и в итоге приводят к внезапной остановке автомобиля, иногда он просто отказывается запускаться.

Чаще всего встречаются следующие неисправности:

1. Стартер автомобиля не запускается. Самая распространенная проблема. Причин этом может быть несколько. Если стартер дешевый и внутри вместо подшипников расположены втулки, вероятно они стерлись и появились зазоры. Кроме этого может лопнуть обмотка. Диагностика этого дефекта требует тщательного осмотра всех узлов.
2. Коленчатый вал медленно крутится. Вероятно, причина даже не в самом стартере, а в масле. Дефект должен исчезать через 2 минуты, после разогрева смазки. Кроме этого, если модель безредукторная, то проблема может быть в аккумуляторе.
3. Якорь не заставляет вал вращаться. Система пуска двигателя может не реагировать, если якорь буксируется муфтой. Еще часто можно наблюдать мусор на резьбе вала.
4. Скрежет. При частом использовании автомобиля, на маховике могут образовываться задиры. Они появляются при внезапном проскальзывании вала. В некоторых случаях причиной может служить отстранённое замыкание или ослабление приводной пружины.
5. Излишне длительная работа стартера. Наиболее вероятная причина – засорение или сбой замка зажигания. Часто встречается нарушение контактной группы или повреждения обмотки.

Проблема запуска автомобиля могут быть связаны также с:

1. Износом щеточной группы и пластин. Эти детали относятся к расходному материалу, поэтому изнашиваются быстрее всего.
2. Нарушением обмотки. При повышенных температурах или износе, на обмотке может прогореть лак, что приведет к замыканию. В этом случае, запуск двигателя вообще невозможен.
3. Износ подшипников или втулок. Для этого дефекта характерен стук из стартера, из-за образованных люфтов.

Что это такое и зачем он нужен

Стартер – это механизм автомобиля, который предназначен для прокрутки коленчатого вала двигателя внутреннего сгорания при помощи электрического тока аккумуляторной батареи автомобиля. Простыми словами – электромеханическая деталь, позволяющая запустить двигатель машины.

Реклама:

На заре становления автомобильной эпохи, чтобы завести мотор авто, нужно было вручную прокручивать с определенной частотой коленчатый вал двигателя. Многие еще помнят, как на советских автомобилях старых годов выпуска, водитель вставлял в переднюю часть машины, а именно в бампер или под него, необычный предмет, напоминающий кочергу. Затем резким вращением этой рукоятки запускал двигатель своего «железного коня». Хорошо, если он с первого раза «схватывал», а если нет, то дергать эту кочергу приходилось очень долго, вспоминая всех родственников по маминой линии конструкторов его машины. Эта кочерга в народе звалась «кривой стартер».

Со временем людям надоело «дергаться» перед авто, чтобы его завести и инженеры придумали электрический его вариант. Теперь вращение коленвала происходила за счет собственной электроэнергии автомобиля.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Принцип работы

Как работает стартер? Он относится к преобразователям электрической энергии от аккумулятора в механическую, для вращения коленвала. Чтобы произошел запуск двигателя, нужны следующие процессы:

1. После включения зажигания, электричество от аккумулятора попадает на обмотку реле.
2. Якорь сцепляется с бендиксом. Втягивающее реле провоцирует сцепление коленвала и бендикса.
3. По достижению якорем высшей точки, происходит замыкание контекстов. Напряжение попадает на обмотку реле и электродвигателя.
4. Коленвал приходит в движение, и происходит пуск двигателя.
5. После вращения ключа, процесс заканчивается.

Какой блок автозапуска выбрать

Перед покупкой блока необходимо определить, какие функции вам необходимы и сколько вы готовы заплатить за них. Если у вас уже стоит какая-то сигнализация, желательно найти блок автозапуска, совместимый с ней. Это позволит избежать серьезной переделки электропроводки автомобиля. Если же у вас установлена устаревшая сигнализация, которая обеспечивает только подачу звукового сигнала при попытке взлома или угона, то имеет смысл установить автозапуск, совмещенный с сигнализацией.

Блоки, которые расширяют возможности сигнализаций, обойдутся существенно дешевле, чем отдельные устройства. К примеру, релейный модуль Pandora RMD-8, совместимый с большинством сигнализаций Pandora, обойдется в 2-3 тысячи рублей. Модуль обеспечивает уверенный пуск и контроль работы как бензинового, так и дизельного двигателя. Его присоединяют к стандартной CAN-шине автомобиля, поэтому никаких серьезных переделок электропроводки не потребуется.

Более функциональные блоки с GSM-модулем обойдутся в 5-10 тысяч рублей. К примеру, стоимость модуля Starline M31 составляет 8-10 тысяч рублей. Модуль работает как с сигнализациями Starline, так и самостоятельно. При самостоятельном использовании модуля он в какой-то мере выполняет функции автосигнализации. Благодаря встроенному GPS-блоку, модуль информирует о местонахождении автомобиля, включении и выключении двигателя, позволяет проводить аудио и видеонаблюдение за происходящим в салоне. Для управления модулем используют телефон, планшет или другое устройство, работающее с соответствующей SIM-картой. Наличие трех резервных входов модуля, позволяет подключить к ним датчики дверей, вибрации или другие устройства. Единственный недостаток GSM-модулей – необходимость оплачивать трафик. Если модуль используется только в режиме обмена SMS, то ежемесячная оплата будет заметно ниже, но снизится и функциональность. Если же модуль работает в режиме постоянной связи, то оплата будет больше, но и сам модуль сможет выполнять большее число функций, среди которых возможность контролировать автомобиль в реальном времени.

Если же вам необходима полноценная сигнализация с функцией автозапуска, то неплохой вариант Starline D94 GSM Slave. Эта сигнализация обойдется в 20-25 тысяч рублей. Сигнализация оснащена встроенным датчиком вибрации, поддомкрачивания и угона. Сигнализация поддерживает подключение большого количества сторонних датчиков, что улучшает контроль безопасности. Встроенный GSM-модуль позволяет управлять сигнализацией не только с помощью штатного брелка, но и через соответствующее приложение в телефоне, смартфоне или планшете. Сигнализацию устанавливают на современные автомобили, оснащенные CAN-шиной. Единственный недостаток сигнализации – отсутствие GPS/GLONASS модуля, из-за чего невозможно отслеживание местоположения автомобиля.

Если по каким-то причинам вам не подходит GSM модуль или сигнализация, обратите внимание на традиционные устройства, использующие радиоканал. К примеру, Starline A91 Dialog

Стоимость сигнализации составляет 6-9 тысяч рублей

Брелок обеспечивает устойчивую связь с сигнализацией на расстоянии до 250 метров. Вся информация о состоянии автомобиля передается на брелок и отображается с помощью ЖК индикатора. Наличие дополнительных исполнительных каналов позволяет подключать различные устройства. К примеру, модуль управления зеркалами, предпусковой подогреватель или электрический привод, регулирующий высоту или положение сидений

Стоимость сигнализации составляет 6-9 тысяч рублей. Брелок обеспечивает устойчивую связь с сигнализацией на расстоянии до 250 метров. Вся информация о состоянии автомобиля передается на брелок и отображается с помощью ЖК индикатора. Наличие дополнительных исполнительных каналов позволяет подключать различные устройства. К примеру, модуль управления зеркалами, предпусковой подогреватель или электрический привод, регулирующий высоту или положение сидений.

Электродвигатель

Устройство

1. Он состоит из якоря, на котором намотана особым образом медная проволока, и бендикса, который находиться на противоположном конце вала.
2. Токопроводящих контактных щёток и коллекторного кольца (контактной пластины)
3. Корпуса, внутри которого находятся магниты и он жестко соединен с кузовом автомобиля.
4. Втулки или подшипники.

Плюс на обмотку электродвигателя подается через гибкий провод (косу) от силового болта втягивающего реле. Их корпуса жестко соединены между собой болтами, так что «минус» будет на обоих из них.

В щеточном узле обычно находится четыре токопроводящих щётки. Две из них являются «плюсовыми», на них подается напряжение через гибкий провод. Две соединены с корпусом электрического двигателя стартера, это «минус».

Принцип работы

При повороте ключа в замке зажигания, напряжение через втягивающую обмотку создает электромагнитное поле. Он втягивает якорь реле, и замыкает пластиной между собой силовые пятаки.

Так как к одному из них подключен провод от аккумулятора с постоянным «плюсом», ток начинает течь через пятак, подвижную пластину, второй силовой болт реле, гибкий провод и щетки электродвигателя, уходя на корпус. Протекая через обмотку, он создает электромагнитное поле, которое вращает вал электромотора. Принцип работы электродвигателя такой же, как и любого мотора электрического инструмента или бытового прибора.

Потеря контакта где-нибудь в этой цепи, влечет к полной неисправности стартера. Как их определить, поговорим в других статьях.
