Замена стартера на Лада Приора

Не крутит стартер и автомобиль не заводиться? Причин такой неисправности множество, и одна из них – нерабочий стартер. Попробуйте сначала его проверить и отремонтировать, но сначала его следует снять. В данной статье мы расскажем как самостоятельно заменить стартер на Лада Приора.

Нам потребуется: отсоединить минусовой провод от аккумулятора и приготовить пассатижи, головки «на 13» и «на 15».

Далее показано, как поменять стартер на Lada Priora, замена его на других отечественных автомобилях последних лет выполняется аналогично. Стартер находится под корпусом воздушного фильтра двигателя, поэтому сначала необходимо снять его:

1. Снять рукав воздухозаборника с патрубка в нижней части корпуса воздушного фильтра.

2. Снять корпус воздушного фильтра с резиновых фиксаторов при помощи отвертки или пассатижей.

3. Убрать корпус воздушного фильтра в сторону.

Напомним, что в предыдущей статье мы рассматривали как установить доводчик стекол на приору своими руками. Доводчик очень полезен для тех людей, которые забывают закрывать окна в автомобиле после установке его на сигнализацию.

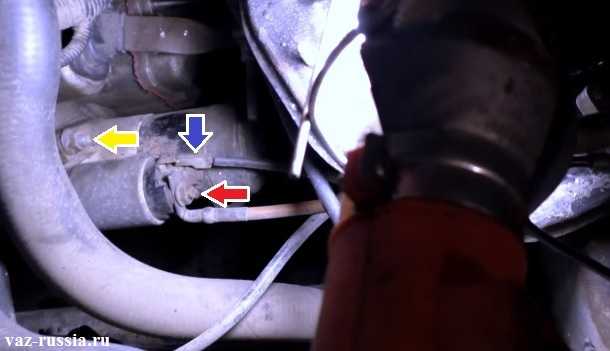

4. Отвернуть гайку крепления “плюсового” провода, используя головку «на 13».

5. Снять провод с болта.

6. Отсоединить провод управления тяговым реле.

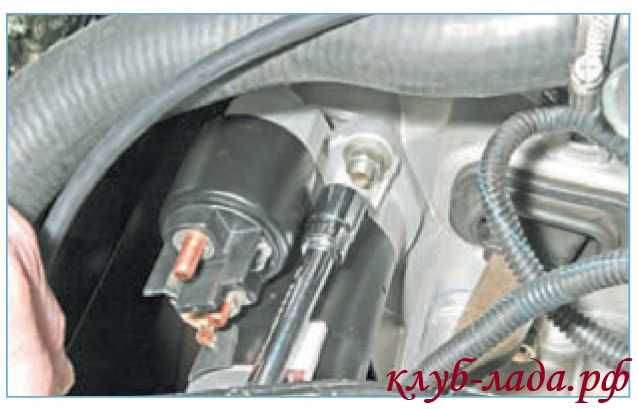

7. Снять стартер, отвернув две гайки его крепления с помощью головки «на 15» (нижняя гайка на фото не видна).

Замена стартера на Приоре успешно завершена.

Проблемы со стартером и их устранение

Если стартер щелкает но не крутит, то в первую очередь внимание следует уделить аккумуляторной батареи. Скорее всего ее заряда недостаточно, чтобы завести автомобиль

Также следует осмотреть состояние клемм. Более редко виновником щелчков является тяговое реле.

Если стартер не крутит коленчатый вал силовой установки, то условно возможные причины можно разделить на механические и электрические. К первым наиболее часто относятся проблемы с муфтой или шестерней привода. При наличии неисправностей перечисленные элементы подлежат замене.

В электрической части слабым местом являются щетки. Они наиболее подвержены износу. Когда остаточная длина щеток начинает составлять 4 мм и менее, они подлежат замене.

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Лада не заводится на холодную

Проверьте, как быстро на вашей Приоре крутится коленчатый вал. Слишком малая скорость указывает на:

• подсевший аккумулятор;
• застывание смазки.

Отсутствие какой-либо реакции со стороны мотора подсказывает, что проблема кроется в:

• топливной системе – иногда там замерзает конденсат;
• датчике, следящем за температурой тосола;
• утрате герметичности форсунками;
• слабой компрессии в цилиндрах;
• сбое в бортовом компьютере.

Если машина нестабильно заводится зимой, то, возможно, в баке Приоры находится некачественный бензин или скопилось очень много конденсата. Также не будет лишним посмотреть на свечи и кабели, идущие к ним от трамблера, сам блок зажигания и на датчик, следящий за уровнем кислорода.

Стартер лада приора: где находится, как снять, замена — АвтоЭксперт

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход из строя втягивающего реле — покупается и меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка на 13 мм
• удлинитель
• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

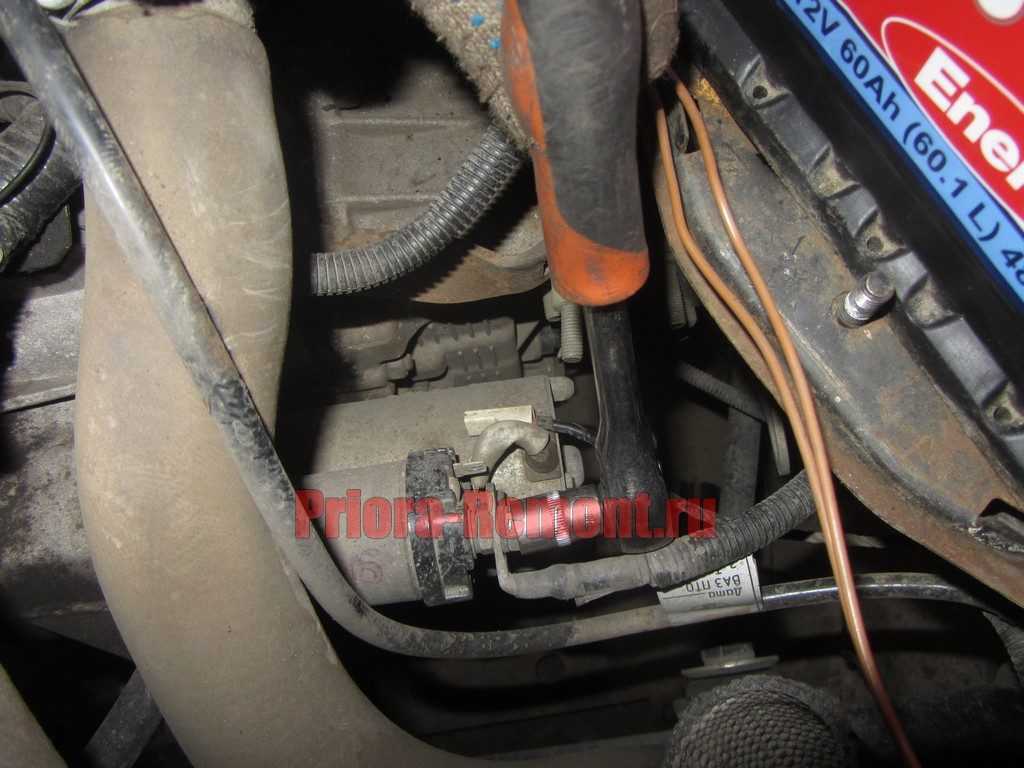

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

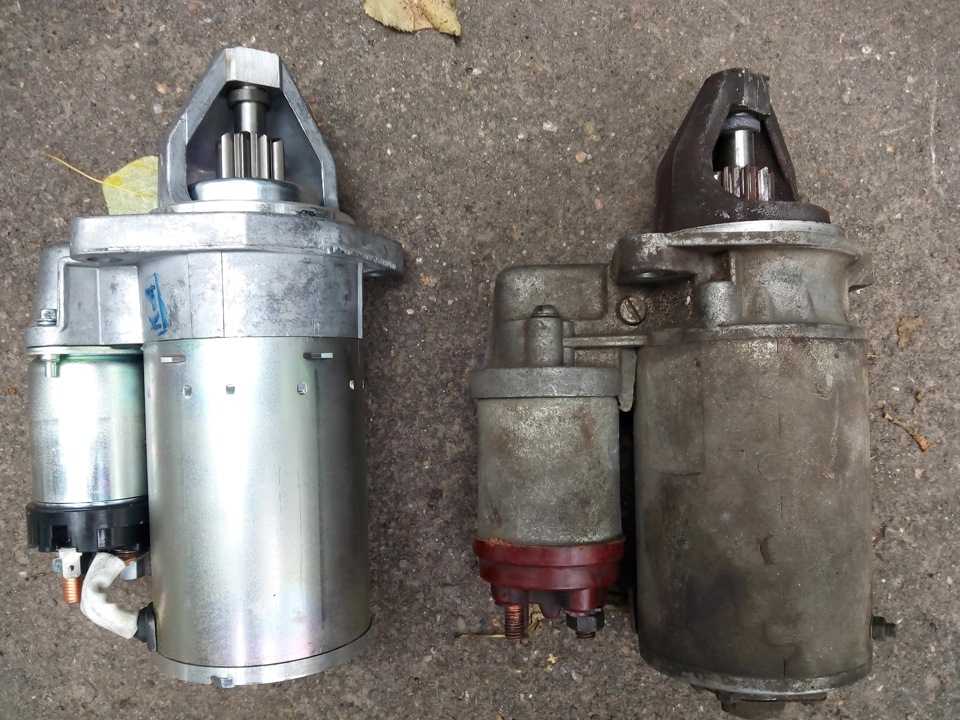

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

• Исправный и заряженный аккумулятор;
• Силовые провода с наконечниками типа «крокодил»;
• Плоская отвертка;
• Набор ключей;
• Металлическая щетка.

• Последовательность проверки:
• -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
• -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
• -Устанавливаем рычаг КПП на нейтральную передачу;
• -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

Не заводится Приора, стартер крутит

Возможная неисправность	Диагностика	Способы устранения
Нет бензина в баке	На панели приборов указатель уровня топлива на нуле.	Залить бензин
Аккумулятор разряжен	Напряжение на клеммах АКБ без нагрузки менее 12В. При попытке завести автомобиль из-под капота раздается треск.	Зарядить аккумулятор или заменить на новый
Окисление клемм аккумулятора или клемм проводов, не плотная их посадка	При попытке запустить двигатель напряжение в бортовой сети падает на много больше, чем на выводах аккумуляторной батареи. При этом под капотом может раздаваться треск.	Зачистить контакты, смазать их техническим вазелином и подтянуть клеммы
Ненадежное соединение электрических цепей систем управления и питания двигателя	Проверить соединения разъемов, надежность контактов в колодках.	Устранить неисправность в соединениях проводов
Повышенное сопротивление вращения коленвала (задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов, застыло моторное масло, генератор заклинило, заклинило насос охлаждающей жидкости)	Коленвал проворачивается медленно. Если пуск двигателя выполняется в сильный мороз, а накануне двигатель работал исправно, то скорее всего моторное масло застыло. Если при пуске двигателя слышны посторонние шумы, проверьте свободное вращение шкивов помпы и генератора.	Используйте рекомендуемое моторное масло. Отремонтируйте двигатель. Заменить помпу и генератор.
Неисправность в системе зажигания	Проверить наличие искры.	Проверить цепи и приборы системы зажигания. Неисправные элементы системы заменить.
Высоковольтные провода подсоединены в неправильном порядке, либо провод отсоединился	Осмотреть.	Подключить провода в правильном порядке
Оборван ремень привода ГРМ или срезаны зубья ремня	Открыть переднюю крышку привода ГРМ и проверить.	Заменить ремень ГРМ
Нарушены фазы газораспределения	Проверить метки на шкивах коленвала и распредвала.	Установить правильное расположение валов
Неисправность ЭБУ (мозги), его цепей, датчика положения коленвала или температуры охлаждающей жидкости	Проверить поступление +12В на ЭБУ, цепь датчиков, отсутствие повреждения самих датчиков.	Заменить ЭБУ, датчики.
Неисправен регулятор холостого хода (РХХ) или его цепи	Проверить регулятор холостого хода. При запуске двигателя слегка нажмите на педаль газа. Если двигатель заводится и глохнет при отпускании педали газа, значит датчик неисправен.	Заменить датчик
Перегорел предохранитель или неисправно главное реле системы управления	Проверить предохранитель и реле.	Устранить причину перегорания предохранителя. Заменить предохранитель и реле
Перегорел предохранитель, реле топливного насоса. Неисправна цепь, реле или насос.	При включении зажигания нет звука работы насоса. Проверить предохранитель. Подать напряжение на насос от АКБ.	Зачистить контакты, заменить неисправные цепи, заменить предохранитель, насос и реле.
Топливный фильтр загрязнен, замерзла вода в топливной магистрали, топливопровод поврежден	Проверить давление в топливной рампе и состояние топливопроводов.	Заменить фильтр, продуть или заменить топливопроводы.
В топливной рампе недостаточное давление	Проверить давление в топливной рампе, сетчатый фильтр насоса и состояние топливопроводов.	Очистить фильтр. Заменить насос, регулятор давления топлива
Неисправны форсунки или цепи их питания	Проверить обмотки форсунок омметром. Проверить цепи на обрывы.	Заменить форсунки, заменить цепи
Подсос воздуха во впускной тракт	Осмотреть стыки и посадки шлангов, хомуты. На время пуска отключить вакуумный усилитель тормозов и заглушите штуцер ресивера.	Устранить подсос воздуха, вакуумный усилитель заменить

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

• Исправный и заряженный аккумулятор;
• Силовые провода с наконечниками типа «крокодил»;
• Плоская отвертка;
• Набор ключей;
• Металлическая щетка.

• Последовательность проверки:
• -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
• -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
• -Устанавливаем рычаг КПП на нейтральную передачу;
• -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

• Плоскую и крестовую отвертки;
• Гаечные ключи на 8,10,13, 15 и 17;
• Смазку (литол, солидол, шрус либо аналоги);
• Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

• Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
• Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
• Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
• Со шпилек снимается статор с якорем и щеточным узлом;
• С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.
