Снятие и замена стартера на калине 2 своими руками, фото и видео

Рекомендации использования и обслуживание

Редукторный стартер Калина

Стартер, как и остальные важные запчасти двигателя нуждается в правильном и постоянном уходе за ним. Лада калина не является исключением. Рекомендуется каждые 50 тис. км. пробега проводить техобслуживание данной запчасти. ТО включает в себя:

1. Снятие запчасти;
2. Осмотр;
3. Чистку;
4. Замену смазки и поврежденных частей.
5. Сбор и установку старой либо полностью новой запчасти.

При осмотре компонента желательно постараться найти все внешние дефекты, в случае их обнаружения, либо, если возможно, заменить часть корпуса, либо весь стартер. Одной из самых распространенных поломок является выход из строя щеточного узла (он находится позади электромотора и отвечает за подачу тока к якорю). Это может случиться по нескольким причинам: 1) щетки давно не обслуживались и попросту стерлись, 2) некачественная сборка и материалы, использованные при производстве. Поломка такого характера у автомобиля Лада довольно неприятная так как менять узел не большое удовольствие, хотя сама проблема и не является катастрофической.

Стартер в автомобиле предназначен для временного вращения коленчатого вала до момента запуска двигателя. В исправном состоянии мотор схватится уже через 2 – 3 проворота.

Конструкция стартера проста, а принцип работы интуитивно понятный. Основные модули «пускового устройства»: тяговое реле, система привода, электромотор.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Из всех агрегатов, установленных на автомобиле, стартер самый энергоемкий

На этапе пуска двигателя механизм потребляет ток до 400 – 450 Ампер

Из всех агрегатов, установленных на автомобиле, стартер самый энергоемкий. На этапе пуска двигателя механизм потребляет ток до 400 – 450 Ампер.

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

• Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
• Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
• Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
• Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Как прозвонить якорь стартера мультиметром

Диагностика и проверка стартера

Если вы оказались на трассе далеко от сервиса, вы должны знать, как снять стартер и диагностировать неполадки своими руками. Провести диагностику можно визуально и при помощи мультиметра. Визуальный осмотр даст определить вам сколы, трещины – их необходимо устранить. Далее вам необходимо проверить якорь стартера.

Как прозвонить якорь стартера мультиметром расскажем вам в этой статье. Если вы не имеете возможность прозвонить сами, мы поможем вам проверить якорь стартера мультиметром.

Ремонт стартера начинается с разборки якоря электродвигателя. Причинами неисправности могут быть:

1. Потеря контактов на клеммах.
2. Износ и поломка щеток.
3. Высокие температуры для пластин коллектора.
4. Плохая изоляция.
5. Замыкание между пластинами.
6. Межвитковое замыкание.
7. Заклинивание якоря в рыле.

Первые признаки неисправности стартера:

• характерный звук гула;
• вибрация при работе стартера;
• появление искр;
• сильное нагревание корпуса и появление неприятного запаха жженой пластмассы;
• изменение вращения якоря.

Проблемы

Самая распространенная проблема – короткое замыкание. Решение проблемы – визуальная диагностика выходов инки и проводки. Затем необходимо прочистить контакты и произвести диагностику мультиметром. Испорченный участок заклеить клеем.

Как диагностировать проблему и отремонтировать стартер

Если визуально вы не смогли определить место, где пробита проводка, можно замкнуть проволокой в месте соединения всех ламелей и подать напряжение. В месте, где выгорает – пробой

Также надо обратить внимание на состояние ламелей. Если они повреждены и возможен ремонт, то надо произвести восстановление ламелей. Обмотка ротора стартера проверяется также лампочкой

Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм

Обмотка ротора стартера проверяется также лампочкой. Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм.

При межвитковом замыкании определить его поможет прибор для проверки якоря стартера. Решением проблемы будет исправление и выравнивание всех проводов и чистки их от мусора.

Если вышеперечисленные методы не помогли, вам поможет перемотка якоря.

Ремонт якоря своими руками начните с удаления короткого замыкания, обязательно очищаем место короткого замыкания и проверяем, не появляется ли оно вновь.

При распайке коллекторных выводов производим снятие ротора и хорошо зачищаем поверхности с помощью бормашины, запаиваем их и проверяем на межвитковое замыкание.

Чтобы определить сгоревший якорь необходимо воспользоваться аккумулятором.

Частота диагностики стартера

В зависимости от нагрузок на стартер будет зависеть его износ, соответственно чем больше нагрузка, тем чаще нужна диагностика стартера. Не забывайте вовремя диагностировать и ремонтировать неполадки автомобиля.

Теперь вы пошагово знаете, как проверить в домашних условиях стартер. Заказать диагностику и ремонт стартера автомобиля вы можете в нашей компании Modnikov. Удачи вам на дорогах!

Когда требуется проверка стартера?

Во время эксплуатации устройство может давать сбои, в связи с чем мотор будет неспособен завестись. Для узла автомобиля Лада Калина характерны такие признаки неисправности, предполагающие возникновение потребности в снятии и диагностике с целью дальнейшего ремонта или замены:

• включение стартера сопровождается отключением прочих функционирующих в это время приборов;
• при старте устройства наблюдаются пониженные обороты коленчатого вала, что недостаточно для полноценного пуска двигателя;
• с поворотом ключа зажигания не происходит активация стартера;
• узел подает признаки «жизнеспособности», однако маховик мотора не вращается.

Далее расскажем, как снять и заменить.

Почему при повороте ключа отсутствует звук работающего стартера?

Конструкция стартера любого транспортного средства представляет собой мощный электромотор, источником питания которого служит автомобильный аккумулятор. Такому элементу свойственны как механические повреждения, вызванные неправильной эксплуатацией и естественным износом составляющих частей, так и неисправности связанные с его электрической частью. Когда в системе пуска силового агрегата не происходит никаких изменений после поворота ключа зажигания, стартер молчит, а его втягивающее реле не издает характерные щелчки, необходимо провести следующие диагностические мероприятия:

1. Измерить напряжение источника питания
2. Проверить состояние контактов в замке зажигания
3. Выполнить тест на работоспособность втягивающего реле
4. Провести диагностику стартера и его бендикса

Состояние контактов замка проверяется включением зажигания при помощи ключа. Загорание индикаторов на панели приборов является свидетельством рабочего состояния замка зажигания, если же этого не произошло, необходимо приступать к обнаружению неполадок.

Почему автомобиль не заводится?

Причин, побуждающих мотор не включается, на самом деле существует достаточное множество. Склонимся к перечислению наиболее распространенных факторов, касающихся именно Лада Калина, с которыми будут в состоянии «справиться» владельцы.

1. Неисправен иммобилайзер. Когда не включается мотор посредством ключа зажигания специалисты рекомендуют прибегнуть к проверке данного узла. Определить это можно визуальным способом. В такой ситуации с началом работы устройства с присутствием перебоев раздается характерный звук или имеющиеся здесь лампы переходят в режим постоянного свечения.

Для самостоятельного искоренения обозначенной проблемы сначала потребуется детально изучить особенности работы ламп, где заложена расшифровка режимов их функционирования.

Здесь владельцу необходимо просчитать:

• спустя сколько секунд лампы начнут загораться;
• какое количество вспышек произойдет;
• какого характера звук воспроизводит зуммер.

Заимев потребную информацию, необходимо просмотреть инструкцию и определить характер возникшей проблемы с целью ее последующего устранения.

2. не крутит стартер в автомобиле Лада Калина. Это второй этап проверки, к которому следует прибегнуть в случае, если иммобилайзер исправен. Первичным фактором, вызывающим отсутствие функционала стартера, то есть не заводится не крутит стартер, является разряженный аккумулятор. Об этом будет свидетельствовать отсутствие свечения ламп на приборной панели. Если батарея разряжена не полностью, то лампы будут светиться, однако стартер не сможет провернуть маховик из-за недостатка электропитания. Для окончательного определения слабого заряда включаем фары (дальний свет) и наблюдаем интенсивность светового потока. При слабом свечении констатируем разряд и необходимость подзарядки АКБ.

3. Утечка тока в проводке стартера LADA Kalina. Чтобы проверить коммутацию и уровень поступающего питания к стартерному узлу потребуется воспользоваться вольтметром. Провод красного цвета соединяем с плюсовым выводом стартера, а черный коммутируем с «массой» авто. Смотрим на экран тестера. Если напряжение равно 12 Вольтам, то констатируем исправность проводки и корректность подключения. Когда экран не высвечивает значение измеряемого параметра, то склоняемся к визуальной проверке целостности проводки и ее замене (иногда — очистке участков окисления). Также нелишней будет проверка исправности предохранителя.

4. Некачественное топливо. При использовании топлива с недостаточными качественными кондициями свечи систематически «заливает», в результате чего двигатель «отказывается» нормально функционировать. Особо отчетливо недочет проявляет себя в морозную погоду, поскольку образовавшийся конденсат «забивает» фильтрующий топливный компонент. Во избежание подобной неприятной ситуации специалисты рекомендуют зимой добавлять в топливо очищенный спирт. Наиболее эффективной мерой будет приобретение топлива только у проверенных заправочных станций, которые заботятся о свей репутации и не склонны реализовывать некондиционное топливо.

Если случайно произошел факт заправки некачественным топливом, то его в скорой мере необходимо слить, после чего следует заменить фильтр и очистить форсунки на специальном стенде.

5. Неисправность электронного модуля управления мотором (или ЭБУ). К проверке исправности обозначенного блока необходимо прибегать, когда вышеуказанные причины, если не заводится не крутит стартер, не фигурируют в конкретном автомобиле. По своему конструктивному устройству модуль является достаточно надежным устройством, к тому же он защищен от воздействия наружных атмосферных факторов. Иногда владельцы собственноручно провоцируют выход из строя ЭБУ, к примеру, пролив на его поверхность какую-нибудь жидкость. Также источником неисправности модуля могут стать утечки из радиатора системы отопления салона, поскольку этот узел не обладает надежностью и к тому же расположен в непосредственной близости от ЭБУ.

6. Если блок все-таки пришел в негодность, то отремонтировать его не удастся. Замена будет весьма дорогостоящей процедурой, поскольку цена на новое электронное устройство весьма немалая. К тому же за услугу, оказанную сервисным центром, придется заплатить нешуточную сумму. Избежать указанной неприятной ситуации можно, если с достаточной периодичностью проверять целостность радиатора и обращаться с чувствительным к влаге электронным модулем достаточно аккуратно.

Проблемы со стартером, способы их решения на Лада Калина

Неисправности делят на две категории по природе из возникновения:

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

• Медленное проворачивание ротора;
• Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
• ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
• Стирание щеток;
• Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

• наличие заряда в аккумуляторной батарее;
• фиксацию клемм на контактах АКБ;
• целостность электрической проводки на участке от АКБ до ПУ;
• исправность работы сердцевины замка зажигания.

Механические

Отсутствие проворачивания коленвала при работающем ПУ. В большинстве случаев проблема в неисправном кольце, рычаге обгонной муфты. Реже дефекты маховика, прижимной пружины.

Слышен металлический скрежет при работающем ПУ — зубья маховика изрядно подносились, стерлись, обрывы.

Наиболее распространенная поломка — продолжение вращения ПУ после запуска мотора. Причина:

• заедание, заклинивание пружины, не заводится стартер;
• залипание контактов;
• дефект реле;
• заклинивание приводного вала;
• износ подшипника.

Типичные признаки нестабильной работы

• пусковое устройство запускается но не с «первого раза». Причина: подгорание контактной платы тягового реле;
• ПУ проворачивается, но с большим трудом. Причина: износ щеточного узла, выработка подшипника;
• Задержка выхода вала из зацепления. Причина: износ зубьев вала, бендикса.

Калина не желает заводиться, но ее стартер все же крутится

Первое что следует проверить, имеет ли ваша Калина в баке топливо. Посмотрите на соответствующий указатель, располагающийся на панели. Если стрелка у нуля, то необходимо залить горючее.

Когда бензин в Калине есть, со стартером все в порядке (он крутится), но мотор молчит, то возможны такие варианты:

• разряжен аккумулятор;
• окислились клеммы;
• плохо соединены разъемы цепи управления двигателем.

Иногда виновником оказывается коленвал. Из-за повреждений, деформации, выпадения вкладышей подшипников, замерзания масла и прочего, он может утратить способность легко вращаться. Несколько реже в Калине заклинивают насос ОЖ или генератор. Проверьте все указанные элементы и при необходимости их замените.

Когда стартер на Калине крутит, но авто не хочет заводиться, то есть вероятность, что порвался ремень ГРМ или же сломано несколько зубцов на нем. Поднимите крышку привода и осмотрите названный элемент.

Проблемы с газораспределением. Убедитесь, что метки, установленные на коленвале, располагаются правильно. В противном случае откорректируйте их положение.

Мешать запуску мотора может сбой программы бортового компьютера, неисправность его цепей либо отдельных датчиков. ЭБУ будет показывать определенную ошибку

Прежде всего, обратите внимание на те устройства, что отслеживают работу коленвала, и температуру тосола. На самом контроллере проверьте напряжение. Также есть риск, что у Калины сломался РХХ, либо возникли неполадки с его цепью

Регулятор холостого хода проверяют так:

Также есть риск, что у Калины сломался РХХ, либо возникли неполадки с его цепью. Регулятор холостого хода проверяют так:

• заведите силовую установку;
• немного надавите на газ.

Если мотор заработал, но отключился после отпускания упомянутой выше педали, то проблема кроется в датчике РХХ. Его придется менять на работоспособный.

Иногда все оказывается гораздо проще, к примеру, может перегореть предохранитель или сломаться защищаемое им реле управления. Данные элементы находятся в монтажном блоке. Испорченные заменяются на исправные.

Также бывает, что сгорает предохранитель (или реле) бензонасоса. Действуйте в этом случае аналогичным образом. В обязательном порядке выясните, что привело к их отказу. Возможно, где-то возникло короткое замыкание.

Реже выходит из строя сам топливный насос. В этом случае при включении зажигания вы не услышите шум его моторчика. Если предохранители и реле в порядке, то придется менять помпу.

Другие проблемы, связанные с системой подачи горючего:

• засорение фильтров;
• замерзание воды в топливной рампе;
• повреждение патрубков;
• отказ регулятора давления.

Каждый элемент необходимо тщательно осмотреть, прочистить или при нужде – заменить на исправный. На перечисленные выше неполадки указывает один общий симптом – снижение давления горючего. Пока неполадку не устранят, мотор не будет заводиться.

Если ничего из изложенного не помогло, то обратите внимание на форсунки и их электрические цепи. Обязательно проверьте, нет ли обрыва в катушках. Поврежденные придется менять

Поврежденные придется менять.

Не следует исключать, что во впускной тракт попадает воздух. Проверьте, герметичны ли стыки шлангов, хорошо ли держат хомуты. Попробуйте завести двигатель, отключив вакуумный усилитель тормоза.

Руководство по замене стартера на Калине

• Сначала снимите минусовую клемму аккумулятора.
• Затем необходимо отсоединить провода питания, один из которых находится под защитным резиновым колпачком, который нужно отодвинуть:

И открутить ключом на 13 гайку, которая прижимает провод питания стартера:

Вынимаем этот провод и отсоединяем еще один, который находится рядом. Его необходимо просто потянуть с небольшим усилием в сторону и он без труда вынется.

Теперь отводим штекеры в сторону, чтобы они нам не мешались и ключом на 13 откручиваем три гайки крепления корпуса стартера. Две из которых видны хорошо сверху, а третья находится снизу, рукой можно нащупать.

После того, как и нижняя гайка откручена, можно свободно вынимать данную деталь, сняв ее со шпилек:

Если ваша Лада Калина нуждается в замене стартера, то берем новую запчасть и устанавливаем все в обратной последовательности.

Здравствуйте, очень нужна помощь а точнее проф-консультация!, калина 1.4 16 кл. стоит ГБО 4-го поколения, на холодную (даже летом) очень плохо заводиться стартер по началу тяжеловато (но не совсем) крутит на 4-8 раз заводится, сам поменял топливный фильтр, сеточку в бензобаке, свечи новые поставил, проблему не решил, поехал в сервис, провели диагностику, сказали что искра отличная, компрессия очень хорошая, но одна из катушек очень плохо себя чувствует, на месте заменили катушку и на всякий случай воздушный фильтр и попросили что бы залил хорошего 95-го топлива так и сделал, завелась с пол пинка. но машина простояла почти неделю в гараже опять на 4-8 раз завелась, пригнал домой оставил на улице ночевать ночная тем-ра была плюсовая, всё повторяется с 4-8 раза завелась при чём стартер так же по началу тяжковато крутил, АККУМУЛЯТОР заряжен. уж не знаю в чём и дело, не могу и представить что будет зимой! может кто сталкивался с такой проблемой!?

Со стартером разобрался, действительно плотно сидел на фланце (прилип), поддел плоской отверткой, расшатывая удалось снять. Хочу добавить один нюанс, которого нет в этой статье, но есть в паспорте к новому стартеру: при замене стартера, требуется ещё менять втулку стартера КПП

Насколько это важно, не знаю…Думаю, зависит от количества циклов запуска двигателя и все же, желательно, менять эту втулку; другое дело, что её не очень удобно менять (не снимая кпп)

Здравствуйте! Спасибо за Ваш блог, очень помогает, особенно такому новичку как я. В процессе работы у меня возник вопрос: хотел снять стартер, все три гайки открутил, но стартер не хочет сниматься, я его туда-сюда, а он никак не шевелится. Возможно ли такое что он прикис(прилип)? Чем лечить? ВДшкой? Калина 09г; 1.6; 8кл; пробег 40т. (вроде как реальный), один хозяин до меня, комплектация практически самая простая. Заранее спасибо!

У меня проблема такова.Аккумулятор заряжен,но когда начинаю заводить под капотом слышен щелчок и машина не заводится.Что может быть подскажите.

У вас вышло из строя втягивающее реле стартера. Было то же самое: под капотом щелкает, а ничего не происходит. Купил втягивающее (оно гораздо дешевле стартера в сборе) и все стало гуд.

Очень часто в статьях разных, по замене стартера на Калине, указывается,что откручивать стартер надо головкой на 15! А у вас указана головка на 13. Мне самому надо стартер снимать, чтоб ревизию сделать, вот головка на 13 есть, а на 15 нету. Надо будет лезть в свою Калинку и смотреть точнее! А так статья у Вас очень подробная и доходчивая.

Так как я пишу статьи сам, так сказать все делаю на личном опыте, то пишу тот инструмент, который был нужен для ремонта, хотя иногда могу и ошибиться… А если пишут про головку на 15, так это люди пишут про 2110, думая, что и на Калине все так же.

А вот и нет, калина седан 10 год не 13, а 15 ключ нужен…и как на зло не взял с собой все ключи, придется завтра снимать теперь стартер.

Здравствуйте! у меня при пуске двигателя звук был похож на трещотку, причем легко крутился стартер не трогая движок, как будто связь стартера с движком не было. какая проблема может быть со стартером в этом случае ?

а бензонасос «накачал»? у меня вообще случай был такой: остановился на заправке на трассе протереть фары и стекла заглушив двигатель. после поворота ключа зажигания вообще никакого отклика не было. поставил на передачу, толкнул на пару десятков сантиметров и попробовал снова завести машину. завелась. )) возможно грязь где-то попала на контакты, возможно еще какая-нибудь гадость, но надо было ехать да и вечер уже был так что просто сел и поехал. на следующий день завелась нормально. ))

Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

На питающей клемме напряжение есть всегда

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

• Медленное проворачивание ротора;
• Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
• ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
• Стирание щеток;
• Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

• наличие заряда в аккумуляторной батарее;
• фиксацию клемм на контактах АКБ;
• целостность электрической проводки на участке от АКБ до ПУ;
• исправность работы сердцевины замка зажигания.

Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

На питающей клемме напряжение есть всегда

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Быстрая проверка работоспособности стартера при проблемах с запуском двигателя

В идеале перед тем, как переходить непосредственно к диагностике стартера, необходимо исключить возможные проблемы с подачей напряжения на его выводы. Сделать это можно, предварительно проведя диагностику контактной группы, реле и силовой цепи при помощи тестера или вольтметра. Однако существует более простой практический способ.

При помощи отвертки или иного подходящего инструмента с металлическим стержнем и изолированной ручкой необходимо замкнуть вывод обмоток втягивающего реле (к нему подходит более тонкий провод с быстросъемной клеммой) с наконечником более толстого «плюсового» провода, сидящем на гайке

При этом нужно соблюдать осторожность, так как при наличии питания возможно искрообразование. Если стартер при этом начнет вращать коленвал с нормальной скоростью, то он в порядке и необходимо выяснить причину того, почему на управляющий провод не подается «+» при повороте ключа зажигания

Обязательным условием успешности данной проверки является необходимый уровень заряда аккумулятора.

Как избавиться от лишних деталей

Под капотом «Калины-2» легко найти модуль воздушного фильтра, который препятствует доступу к нужному нам узлу. Этот модуль необходимо отодвинуть в сторону, но сначала надо отсоединить рукав воздухозаборника.

Чёрная коробочка – модуль фильтра

Сам рукав, прикреплённый к нижней части модуля, просто вытягивают по направлению «влево». Весь процесс выглядит так:

Вынимаем рукав из патрубка

На всякий случай, приводим чертёж рассматриваемого узла:

Конструкция модуля фильтра

На рисунке отмечен разъём, установленный на модуле сверху. Штекер от этого разъёма тоже предварительно отключают, но прежде, снимают минусовую клемму с АКБ. Зачем так делать, мы рассматривали раньше. Получается, подготовительных действий будет три: отключение клеммы АКБ, демонтаж рукава со стороны фильтра, отключение штекера.

Теоретически, замена стартёра выглядит проще, если рукав воздуховода отсоединить с двух сторон (на Калине 2 он закрывает шляпки крепёжных винтов). Данное утверждение проиллюстрировано рисунком:

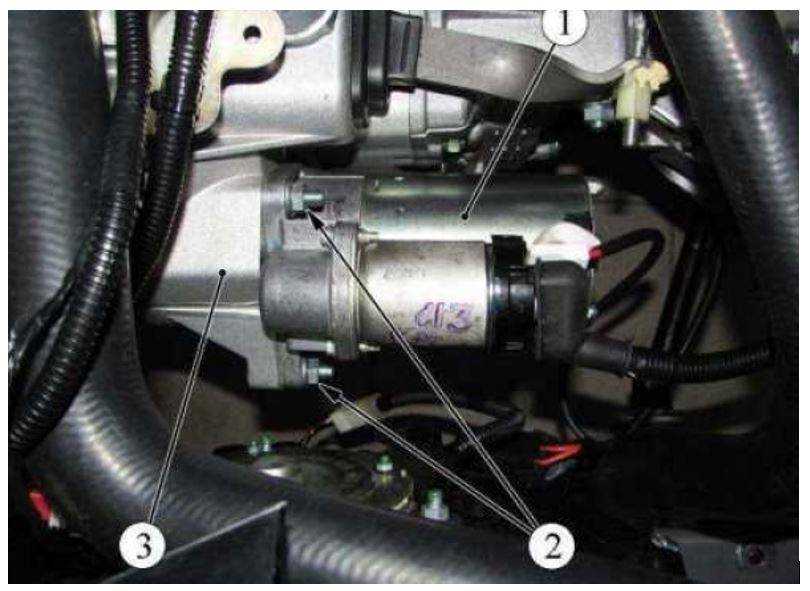

Стартёр двигателя а/м Калина-2/Гранта

Доступ к гайкам «2» у нас будет, а вот к шляпкам винтов придётся тянуться. Впрочем, ничего особенного тут нет. А сейчас, снимем пластиковый модуль с фиксаторов:

Три резиновых фиксатора удерживают модуль фильтра

Выполнив все рассмотренные действия, модуль можно отвести в сторону.

Последнее действие перед демонтажём стартёра
