Предохранители и реле opel / vauxhall zafira b (2006-2014)

Замена предохранителей и реле

Автомобиль Opel Zafira A может прослужить долго, если обеспечивать своевременные осмотры всех его узлов. Однако поломок иногда бывает не избежать, и порой автолюбителям приходится столкнуться с перегоранием предохранителей или реле. В этом случае потребуется осуществить замену элемента.

Но для начала неисправность детали нужно доказать. Определить, что предохранитель вышел из строя, можно невооруженным глазом, и иногда даже нет необходимости откручивать крышку блока. О неисправности элемента можно догадаться, если какая-то система или какое-либо устройство в автомобиле перестало функционировать. Подобное означает разрыв электрической цепи, который возможен в случае перегорания предохранителя. Чтобы его заменить, потребуется выполнить следующие действия:

Отключить двигатель и аккумулятор для безопасности проводимых работ.
Найти компонент, требующий замены. Он может располагаться в любом из представленных выше блоков. Для этого стоит воспользоваться схемой, где каждый предохранитель подписан.
Снять облицовочную часть блока – крышку. Это можно сделать с помощью отвертки.
Осмотреть компоненты блока предохранителей на наличие повреждений. Вышедший из строя элемент значительно темнее остальных, так как его корпус подвергся небольшому возгоранию.
Демонтировать с помощью небольших щипчиков сломанный предохранитель и на его место установить новый. Многие владельцы автомобилей возят с собой комплект запасных предохранителей. Он занимает немного места, поэтому перевозить его можно без каких-либо проблем.
Вернуть крышку на место и завести мотор, чтобы проверить работоспособность системы или устройства.

При выборе щипчиков рекомендуется отказаться от металлических изделий. В противном случае это может привести к поломке электрических систем. Сам процесс замены предохранителя не представляет ничего сложного, и с этим справится каждый автолюбитель. Поэтому нет никакой необходимости отправляться в СТО, если проблема обнаружилась все-таки в блоке предохранителей и реле.

Если же после замены предохранителя система или устройство так и не подали признаков работоспособности, то рекомендуется обратиться за помощью к профессионалам. Они проведут более тщательный осмотр автомобиля и смогут устранить неисправность.

Таким образом, Опель Зафира А – автомобиль, оборудованный двумя или тремя блоками предохранителей и реле. Каждый блок содержит огромное количество основных и резервных элементов, регулирующих бесперебойную работу электрических систем автомобиля.

Немного истории и географии от автомобильного концерна Опель

Популярные отзывы владельцев opel zafira 2007, от 1.8 л. с фото

Учитывая тот факт, что компания предназначена только для Европы, география распределения заводских мощностей не столь высока. Компания не обладает производственными точками в Бразилии, Индии и Африке, а также в Китае, как это принято среди современных брендов. Компания концентрирует свое производство в Европе, а также в России. Потенциальные покупатели автомобилей Opel в нашей стране приобретают именно транспорт отечественной сборки. Локализация в компании достаточно высокая, а география концерна следующая:

в Германии работают четыре основных завода, на которых изготавливают моторы и некоторые премиальные модели;
изготовление почти всех моделей налажено на локальных предприятиях по всей Европе;
полноценные производственные мощности присутствуют в Бельгии, Испании, Австрии, Венгрии и Польше;
в Великобритании действуют полноценное производство Astra и некоторых других моделей, наиболее популярных в Англии;
российское отделение Opel с заводами в Шушарах и Калининграде выполняет производство всего модельного ряда;
в Турции и Франции присутствует сборка автомобилей Опель на заводах сторонних корпораций в данной сфере;
расширение корпорации продолжается исключительно в пределах Западной Европы — здесь концерн видит свой потенциальный рынок.

Развитие бренда сильно ограничено решениями General Motors. Ради развития бренда Опель компания выводит Chevrolet из европейского рынка, позволяет немцам остаться единственным официальным представителем GM в Европе. Это сулит определенное развитие корпорации и отсутствие внутренней конкуренции. В России компания была представлена очень широко, но в последний год произошло сворачивание некоторых производственных функций. Компания частично покинула рынок из-за кризиса в автомобильной сфере. Не так давно было объявлено о планах частично перенести производство в Беларусь.

Модельный ряд — бюджетные предложении до 1 000 000 рублей

Предохранители и реле mercedes w124, 1984 — 1996

Среди моделей, представленных на российском рынке можно найти как премиальные авто с отличными характеристиками и новейшим оборудованием, так и довольно старые варианты техники с низким ценником. Компания постаралась угодить всем потенциальным покупателем, но имидж в России у нее сложился довольно ограниченный. Потому дорогие автомобили производства Опель пока не являются сильно популярными конкурентами другим премиальным брендам. Чтобы понять все особенности бюджетного транспорта от немецкой компании, достаточно рассмотреть следующие варианты предложений:

Astra Family — седан, хэтчбек и универсал в классической форме, которые обеспечивают низкую цену (от 655 000 рублей) и классический дизайн, неплохая техника с несколько устаревшими характеристиками;
Zafira Family — старый вариант семейного минивэна, который вполне адекватно выглядит для спокойной эксплуатации в большом семействе, хороший двигатель и неплохая комплектация делают это авто отличной покупкой, стоимость от 830 000;
Meriva — еще один семейный автомобиль, но уже из нового модельного ряда, обладает современным дизайном, более компактным салоном и не слишком мощными силовыми агрегатами, стоит от 780 000 рублей;
Astra нового поколения в кузовах хэтчбек, седан и универсал — совершенно новый автомобиль с современными характеристиками и привлекательным дизайном, отличной выносливостью и малым потреблением топлива, модель стоит от 741 000 рублей за хэтчбек;
Astra GTC — спортивная 3-дверная версия хэтчбека, которая отлично подойдет для молодежной активной эксплуатации или для молодой семьи, удачный дизайн сочетается с демократичной ценой в 819 000;
Mokka — молодежный кроссовер компактного типа с удачным дизайном и прекрасными характеристиками, вполне современное исполнение каждой детали, актуальная техника и хорошие особенности конструкции интерьера, а также удачная цена в 830 000 рублей.

Вот так выглядит модельный ряд бюджетных транспортных средств от компании Opel. В последнее время весьма очевидным стало влияние дизайнеров и инженеров General Motors на облик и техническое оснащение автомобилей Опель. Если раньше немецкий концерн осталася аутентичным, то сегодня по части недорогих машин вся техника и многие особенности дизайна взяты от американских моделей корпорации. Впрочем, в Европе Опель воспринимается очень положительно. К сожалению, в России пока не представлена модель Adam — маленький хэтчбек с отличным дизайном и массой фирменных особенностей.

Интерьер и дизайн

Кто бы что ни говорил, но машина должна быть красивой или как минимум привлекательной. «Опель Корса», как уже было выяснено выше, выглядит хорошо, но что можно сказать об интерьере? Одно заявить стоит с уверенностью: он достоин отдельного внимания. Автопроизводитель предлагает покупателям огромный выбор различных вариантов отделки. В просторном и широком салоне имеется большое количество различных отделений, предназначенных для того, чтобы внутри хранились какие-нибудь мелочи и вещи. В интерьере были использованы весьма необычные и довольно эффектные дизайнерские приёмы. К таким можно отнести, например, рычажки, расположенные на приборной панели, или оригинальные прозрачные кнопки. Сидения, кстати, очень комфортные и удобные – человек, находясь за рулем «Опель Корса», чувствует себя единым целым со своим автомобилем

И это очень важно, ведь многие люди проводят в пути большую часть своего времени

Силовые агрегаты, получившие наибольшее распространение

Предохранители и реле мерседес w124

Наибольшую популярность на Zafira получили моторы Z16XER и Z18XER. Силовой агрегат Z16XER на 1.6 литра соответствует Евро-4. Его модификация A16XER подходит под экологические нормы Евро-5. Встретить данный мотор можно и на других автомобилях General Motors.

Подкапотное пространство с двигателем Z16XER

Силовая установка Z18XER появилась в 2005 году. ДВС обладает системой изменения фаз газораспределения на обоих валах. Двигатель имеет неплохой ресурс, поэтому ремонт редко требуется раннее 250 тыс. км. Модель A18XER программно задушена и соответствует Евро-5.

Двигатель Z18XER

Мотор A14NET появился в 2010 году. Его отличительной особенностью является применение турбонадува при малом объеме рабочей камеры. Двигатель требователен к качеству масла, так как серьезно нагружен из-за высокой отдачи с литра объема. Нормой при работе ДВС является щелкающий звук. Его издают форсунки.

Силовая установка A14NET

Дизельные двигатели не слишком распространены на Zafira. Наибольшей популярностью пользуется Z19DTH. Он отличается высокой надежностью, но все же чувствителен к качеству топлива. Нередко на силовых установках забивается сажевый фильтр, из-за чего многие автовладельцы ставят обманку.

Дизельный двигатель Z19DTH

Замена предохранителей Opel Zafira своими руками

Все по теме Замена предохранителей Opel Zafira

Subhan

Выбило ключи, авто Приора, Эбу Бош 7.9.7+ Подскажите, а где этот ‘центральный предохранитель’ находиться?

Жолоб Комил
А как двигатель у тебя и год?
Юрика

Спасибо за обзор, я купил за 390000 р.. с пробегом 110000к.м и я доволен

Davie
Спасибо большое! Провода сволочи оказались
Welby

Полный брет Ваша проверка.. Просто решили бабла срубить с клиента.

Carroll
трудоемкая работа
Поповцев Афоня
пишите кто как боролся с данной проблемой.
Дада

Спасибо большое за видео! Все просто и понятно! Моё почтение

Мэн

ярослав! а можно информацию про Трейлблейзер 2, дизель или бензин? нет сравнений и мало инфо про слабые места)

Замир Гладинцев
Спасибо большое за видео,поменял реле и все хорошо работает!
Анбар
Вроде как смазка должна быть на литиевой основе да
Лес
Капец, как всё просто)) монтажный пены туда залить да и дело с концом)) хаха шучу конечно
Огден

Дима здравствуй. Подскажи пожалуйста у меня надувается патрубок. Головку шлифонули но че то результат не важный. Бочок с крышкой поменял тоже без результат. Подскажи че да как пожалуйста

Ильхам
Хотел было подписаться, а тут сплошной бред.
Kalama

Гидрокомпенсаторов в этом моторе нет!!! 2.0л тоже нет!!! Ты дебил, о машине незнаешь ничего!

Никодим
Роман, будут ли еще дорожные войны как во времена 212ого?
Евстюгин Путин

Михаил, подскажи на smx с срв подойдет б/у лямда? Что у них по разности сопротивления?

Реут

Почти все видео лицо свое снимает какого х…?машину снимай механик епта

Датч
По хорошему болта новые нужны, тоже менять нужно
Рафаил
Автохолд офигенная функция. Мне очень понравилась
Овчиников Ариу

Подскажите пожалуйста. Вот у меня уже два раза поменяли эти прокладки (Опель инсигня, 9 прокладок) но все равно через месяц потехоньку начинает капать и усиливается. Вопрос: может герметикой какие то прокладки надо мазать? (меняли на СТО)

Леви
доброе время суток, Дима подскажите пожалуйста у меня гольф 3 vr6 все время работает вентилятор даже если заглушить машину дачик поменял все ровно так фишку вытаскиваю все равно работает
Данко

Коммнтатор встревает и мешает просмотру видео. Когда снимаешь молчи, мастер сам объяснит, что и как делать.

Малина Ведрова
Если есть то как искать можно подробно?
Иисус

спасибо! как раз сегодня перегорел. только добло 1.3 у меня, но думаю проводка идентична

Botan

Спасибо огромное. Работаю на Дукато, сейчас в Бельгии, и вот такой трабл случился. Только 4 положение работало. Я уж и не знал что делать. Ты мой спаситель) Дай Бог тебе здоровья. Спасибо ещё 100000000 раз!

Владилена

Извините пожалуйста, я не по этой теме, но тоже по делу. Скажите, а продолжение про нарезку резьбы есть? Я в Ваших видео не нашла… Вы сказали, что тема состоит из двух частей… В том видео комментарии отключены, а спросить есть что

Написать комментарий

Снятие и замена компонентов

В этом процессе также нет ничего сложного. Если вы заметили, что какой-то прибор не работает, но видимых причин для этого нет, то, по всей видимости, нужно просто заменить предохранитель.

Найдите компонент, который необходимо заменить. Как сказано выше, он может располагаться в подкапотном пространстве, в салоне авто или в багажном отсеке. Не забудьте отключить зажигание, а лучше — отключите клемму АКБ.
Руками или при помощи отвертки демонтируйте облицовочную часть БП.
Визуально осмотрите все компоненты блока: вышедший из строя по своему виду может быть чуть темнее остальных, плавкая нить на нем будет выгоревшей. Также имейте в виду, что одна цепь прибора может быть защищена несколькими компонентами БП.
При помощи щипчиков демонтируйте вышедший из строя компонент и замените его на новый. Желательно также разобраться, по какой причине он вышел из строя, чтобы в скором будущем вновь не пришлось производить замену.

Сгоревшая плавкая нить детали свидетельствует о ее поломке

При помощи щипчиков демонтируйте сгоревшую деталь

Установите новую деталь в БП

Это интересно: Масло для шевроле круз: уровень, замена

регулировка фар — Внешнее освещение — Опель Клуб Первый Российский

Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.

Регулировка фар Opel Vectra B

Следующим шагом в регулировании фар является определение центра автомобиля. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля.

Давление в шинах автомобиля должно быть достаточным, а на водительское место следует посадить человека хотя с этой же целью можно использовать груз, равный весу человека.

При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования. Именно поэтому, если Вы не можете самостоятельно выполнить данное мероприятие, обратитесь в один из профильных центров.

Фары не являются исключением.

Потому что плохо отрегулированные фары могут ослепить водителя встречного автомобиля и привести к ДТП. Конечно, на станции технического обслуживания можно провести гораздо более точную настройку фар автомобиля, однако вы можете осуществить самостоятельное корректирование фар авто.

Детали и расходники:

При этом точности такой настройку будет более чем достаточно. Рассмотрим на примере автомобиля Ваз , как можно самостоятельно отрегулировать фары автомобиля.

В данной модели устройство фар автомобиля подразумевает в себе наличие по 2 фары ближнего и дальнего света. Осуществлять настройку фар лучше поздно вечером или ночью. Система проверки, настройки и регулировки фар Перед настройкой фар авто лучше всего поставить на расстоянии 5 метров вертикальный щит или использовать вместо него ровную стену.

Коробка передач

Опель зафира отзывы владельцев: все минусы, недостатки, плюсы

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

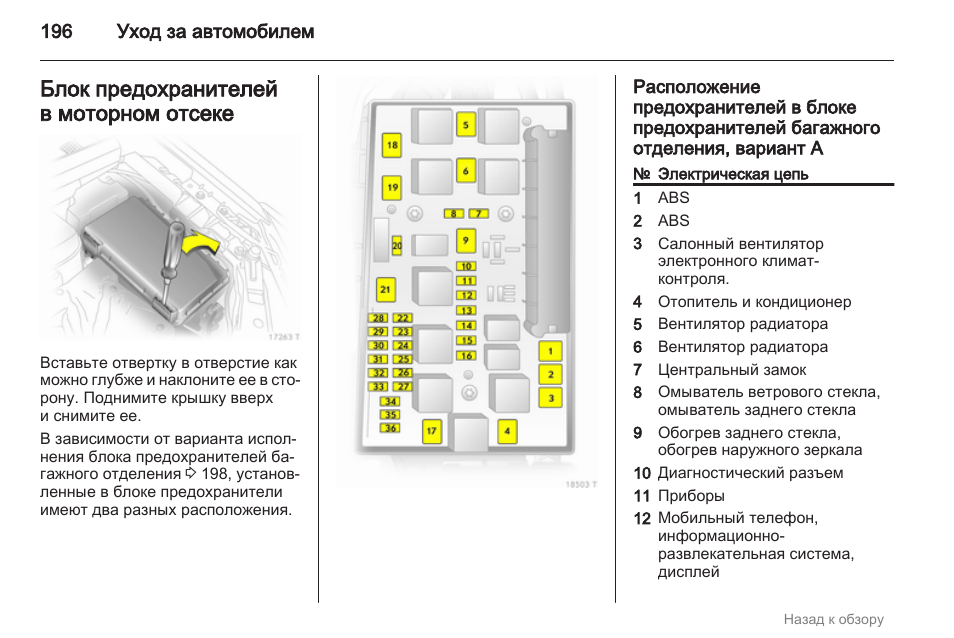

Предохранители и реле под капотом Опель Зафира Б

Монтажный блок в моторном отсеке расположен в левой части. возле АКБ и бачка с охлаждающей жидкостью.

Схема блока предохранителей и реле под капотом Опель Зафира Б

Описание

FB1 50А Электрогидравлический жесткий верх HT FB2 80А Дизель (Контроллер времени накаливания) FB3 80А ЭГУР FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH FB5 80А на REC / Задний блок предохранителей FB6 80А на REC / Задний блок предохранителей F1 20А Антиблокировочная система тормозов (ABS) F2 30А Антиблокировочная система тормозов (ABS) F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) F4 30А Система обогрева, вентиляции и кондиционирования (HVAC) F5 30/40А Вентилятор системы охлаждения 1* F6 30/40А Вентилятор системы охлаждения 2* F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) F10 7.5A На диагностический разъем DIAG F11 7.5A Приборы F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) F14 30А Стеклоочиститель ветрового окна F15 30А Стеклоочиститель окна двери F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх F17 25А Подогрев топливного фильтра (дизельные модели) F18 25А Стартер F19 30А Электронное оборудование коробки передач F20 10А Кондиционер / Звуковой сигнал (K4_X125) F21 20А Электронное оборудование двигателя F22 7,5А Электронное оборудование двигателя F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар F24 15А Топливный насос F25 15А Электронное оборудование коробки передач F26 10А Электронное оборудование двигателя F27 5А Усилитель рулевого управления F28 5А Электронное оборудование коробки передач F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic F30 10А Электронное оборудование двигателя (катушки зажигания) F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар F34 7,5А Блок управления модуля рулевой колонки F35 20А Информационно — развлекательная система F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Описание реле • К1 (K11_X125) Вентилятор радиатора (FE5, FE6) • К2 (K12_X125) Вентилятор радиатора (FE5, FE6) • К3 (K7_X125) (с REC) Насос омывателя фар (FE9) • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9) • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13) • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13) • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15) • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15) • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4) • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17) • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17) • К9 (K1_X125) Стартер (FE18, K3_X125) • К10 (K13_X125) Вентилятор радиатора (FE5, FE6) • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32) • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16) • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32) • К13 (K10_X125) Топливный насос (FE24) • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например: • K30A Реле — вентилятор радиатора (FE5, FE6) • K30B Реле — вентилятор радиатора (FE5, FE6) • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1) • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

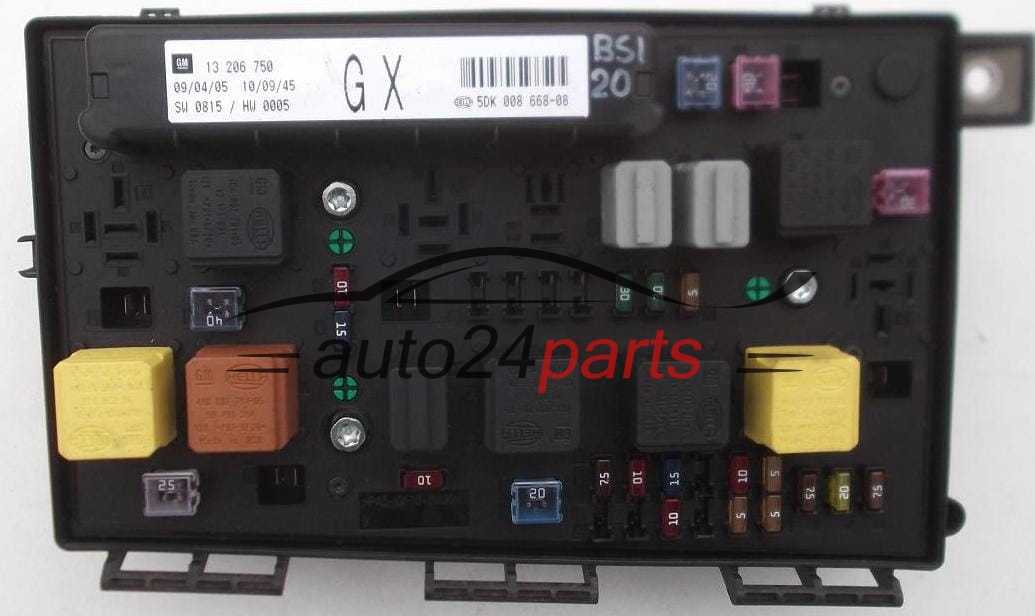

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой. Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

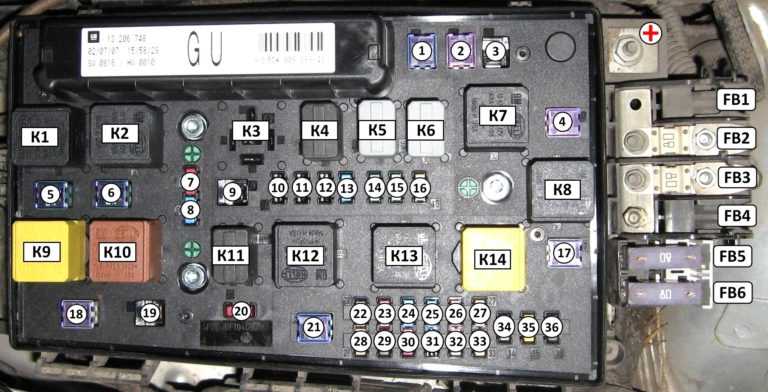

Фото — схема

Обозначение предохранителей

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Назначение реле

К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
К9 (K1_X125) Стартер (FE18, K3_X125)
К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
К13 (K10_X125) Топливный насос (FE24)
К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

K30A Реле — вентилятор радиатора (FE5, FE6)
K30B Реле — вентилятор радиатора (FE5, FE6)
K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Схема предохранителей и реле OPEL ASTRA H / ZAFIRA B с 2004

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Опель.

Цветовая идентификация предохранителей по номинальной силе тока Цвет предохранителя / Сила тока Фиолетовый ЗА Бежевый 5А Коричневый 7,5 А Красный 10 А Синий 15 А Желтый 20 А Прозрачный 25 А Зеленый 30 А Синий 20 А Прозрачный 25 А Розовый 30 А Зеленый 40 А

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок № / Защищаемый контур / Номинальная сила тока 1 ABS 20 А 2 ABS 30 А 3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А 4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А 5 Вентилятор системы охлаждения 1” 30 А / 40 А 6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А 7 Омыватели стекол 10 А 8 Звуковой сигнал 15 А 9 Омыватели фар 25 А 10 – • 11 12 Циркуляционный насос 5 А 13 Противотуманные фары 15А 14 Очистители стекол 30 А 15 Очистители стекол 30 А 16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А 17 Подогрев топливного фильтра (дизельные модели) 25 А 18 Стартер 25 А 19 Электронное оборудование коробки передач 30 А 20 Кондиционер 10 А 21 Электронное оборудование двигателя 20А 22 Электронное оборудование двигателя 7,5 А 23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А 24 Топливный насос 15А 25 Электронное оборудование коробки передач 15А 26 Электронное оборудование двигателя 10 А 27 Усилитель рулевого управления 5А 28 Электронное оборудование коробки передач 5А 29 Электронное оборудование коробки передач 7,5 А 30 Электронное оборудование двигателя 10 А 31 Система адаптивного света фар (AFL). регулирование угла наклона фар 10 А 32 Тормозная система, кондиционер 5А 33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А 34 Блок управления модуля рулевой колонки 7.5 А 3S Информационно-развлекательная система ’20 А 36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А

Размещение предохранителей в салонном монтажном блоке

№ / Защищаемый контур / Номинальная сила тока 1 Электропривод управления передними стеклоподъемниками 25 А 2 – – 3 Приборы 7,5 А 4 Обогрев/кондиционер/климат-контроль (HVAC) 5А 5 Подушка безопасности 7,5 А 6 – – 7 – – 8 – – 9 – 10 – – 11 Обогрев заднего стекла 25 А 12 Очиститель заднего стекла 15 А 13 Система помощи при парковке 5А 14 Обогрев/кондиционер 7,5 15 – 16 Система опознавания занятости сиденья/система Open&Start 5А 17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А 18 Приборы/переключатели 5А 19 – – 20 CDC 10 А 21 Обогрев наружных зеркал’” 7,5 А 22 Верхний люк 25 А 23 Электронное управление задними стеклоподъемниками 7,5 А 24 Диагностический разьем 7,5 А 25 – 26 Электропривод складывания эс_ркпл 7,5 А 27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А 28 – 29 Прикуриватель, передняя розетка 15А 30 Задняя розетка 10 А 31 . 32 Система Open&Start 25 А 33 . 34 Верхний люк 25 А 35 Розетка отбора мощности (задняя) 10 А 36 Тягово-сцепное устройство 20 А 37 Освещение салона 5А 38 Центральное запорное устройство, клемма 30 А 39 Обогрев левого сидения 15А 40 Приборы, переключатели 15А 41 – • 42 – 43 – 44 –

Подкапотный монтажный блок № / Рабочий контур / Обозначение реле 1 Вентилятор системы охлаждения К11 Х125 2 Вентилятор системы охлаждения К12 Х125 3 Насос омывателей фар К7 Х125 4 Противотуманные фары К16 Х125 5 Передние очистители (медленно/быстро) К5 Х125 6 Передние очистители (включение/выключение) К6_Х125 7 Вентиляция салона К15 Х125 8 Подогрев топливного фильтра (дизельные модели) К14_Х125 9 Стартер К1 Х125 10 Вентилятор системы охлаждения К13 Х125 11 Компрессор К/В К8 Х125 12 ЕСМ К2 Х125 13 Топливный насос К10 Х125 14 Клемма 15 КЗ Х125

Салонный монтажный блок № Рабочий контур Обозначение реле 1 Обогрев заднего стекла КЗ Х131 2 Клемма 15 К1 Х131 3 Клемма 15а К2 Х131

Где находится БП и его электросхемы

В электрической схеме автомобиля Opel Zafira второго поколения применяются два блока для размещения реле и предохранителей. Расположение основной коробки предохранителей Опель Зафира Б — под капотом. В багажнике находится дополнительный второй блок. Этот блок расположен за декоративной облицовкой на левом борту автомобиля.

Также на всех Зафира А блок предохранителей расположен в панели приборов в монтажном блоке в районе левой ноги водителя.

Схема предохранителей Опель Зафира А до 2000 года

Блок предохранителей под капотом

В подкапотном пространстве установлены два блока — основной и дополнительный. Ниже показано расположение подкапотных блоков в Зафире.

В дополнительном блоке установлены плавкие вставки для защиты самых нагруженных по силе тока цепей автомобиля.

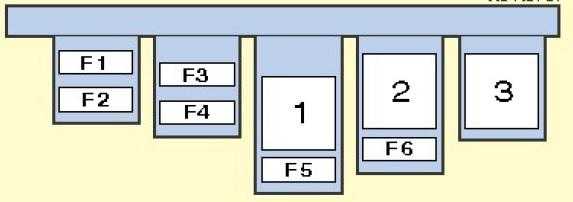

Схема малого подкапотного блока предохранителей

В блоке размещены следующие предохранители.

Номер на схеме	Номинал, Ампер	Расшифровка
F1	Резерв	Резерв
F2	80	Свечи подогрева воздуха при пуске (только на дизеле)
F3	80	Электродвигатель насоса ГУР (гидравлического усилителя руля)
F4	100	Подогреватель воздуха в салоне от электрической спирали
F5	80	Общая защита второго блока в багажнике
F6	80	Общая защита второго блока в багажнике

В основном блоке предохранителей Опель Зафира Б расположены реле для управления узлами автомобиля. В зависимости от комплектации, расположение реле может быть разным. Назначение реле на примере двух разных Опель Зафира 2006 и 2010 года выпуска.

Номер на схеме	Назначение — вариант 1	Назначение — вариант 2
1	Блок расширенного функционала автомобиля	Аналогично
2	Первая ступень управления вентилятором на радиаторе	Аналогично
3	Вторая ступень управления вентилятором на радиаторе	Аналогично
4	Включение насоса жидкости омыва фар	Активация нитей обогрева стекла задней двери
5	Активация передних противотуманных фар	Отключение нагрузки
6	Управление скоростью работы электродвигателя щёток лобового стекла	Аналогично
7	Включение и выключение электродвигателя щёток лобового стекла	Аналогично
8	Управления скоростью вращения вентилятора печки и кондиционера	Аналогично
9	Дополнительный подогрев топлива (только дизель)	Включение компрессора климатической установки
10	Пуск стартера	Аналогично
11	Дополнительное управление для вентилятора на радиаторе	Аналогично
12	Подключения муфты компрессора климатической установки	Подача напряжения для звукового сигнала
13	Включение блоков управления системами двигателя	Аналогично
14	Дополнительный насос для подкачки топлива (только дизель)	Аналогично
15	Система зажигания	Аналогично

Читать также: Схема для проверки генераторов своими руками Рядом с реле расположены плавкие вставки различного номинала. Существует два различных варианта расположения предохранителей в блоке под капотом.

В этих блоках размещены следующие элементы.

Расшифовку реле можно увидеть ниже.

Блок предохранителей в багажнике

В багажном отсеке может быть два варианта блоков предохранителей — большой и маленький. При установке маленького блока основная масса предохранителей и реле переносится в блок под капотом (рассмотрено выше как «вариант 2»).

Вариант малого блока

Назначение реле и предохранителей на примере машины 2007 года выпуска.

Номер на схеме	Номинал, А	Расшифровка
1	—	Реле подключения муфты компрессора
2	—	Реле активации очистки заднего стекла
3	—	Реле включения предупредительных ламп передачи заднего хода
F1	15	Розетка в багажнике для дополнительного оборудования
F2	15	Светотехника прицепа
F3	30	Электросистемы привода стёкол на передних дверях
F4	30	Электросистемы привода стёкол на задних дверях
F5	7,5	Обогрев стёкол зеркал
F6	10	Печка и кондиционер

Назначение и расположение реле и предохранителей в большом блоке на примере машины 2011 года выпуска.

Дорогой модельный ряд Opel — совершенно иные настроения

Если вы располагаете на покупку машины суммой больше 1 000 000 рублей, можно присмотреться к дорогим предложениям компании Опель. Концерн действительно может предложить увлекательные возможности для качественной поездки. Здесь гораздо меньше автомобилей, но выбор все равно остается довольно большим. Американские технологии и дизайнерские особенности влияют на произведения немецких инженеров и в этом классе, но здесь более заметна аутентичность и независимость концерна от своих владельцев. Среди наиболее интересных предложений дорогого модельного ряда компании в России можно вспомнить такие модели:

Antara — большой кроссовер или полноразмерный внедорожник (по разным классификациям), который внушает доверие своим классическим дизайном и дарит настоящий комфорт покупателю, обладает современной и уверенной техникой при демократичной стоимости в 1 110 000 рублей;
Insignia седан и хэтчбек — прекрасные автомобили среднего размерного класса, которые стали современными конкурентами наиболее успешным в данной отрасли машинам, среди положительных качеств стоит выделить актуальность и технологичность, а также стоимость от 1 110 000 рублей;
Insignia Country Tourer — оптимальный универсал для тех, кто желает активной и увлекательной поездки, заметные дополнения к дизайну базовой модели, специальные диски и пластиковая защита кузова, много функций настоящего внедорожника, а также повышенный клиренс при стоимости в 1 320 000 рублей;
Zafira Tourer — обновленный большой семейный универсал, который дарит премиальное пространство и прекрасные технические разработки своему владельцу, а также отличное исполнение внутреннего пространства, стоимость машины при этом не превышает разумных пределов — 1 040 000 рублей.

Вот такие необычные возможности предлагает традиционный немецкий производитель Опель. Компания на самом деле обладает большими возможностями и может удивить своими новинками. Тем не менее, большая географическая распространенность предприятий и наличие ряда проблем с постоянным таможенным оформлением с Европейским Союзом делает российский рынок одним из последних в очереди на развитие для компании. Пока присутствует завод в Калининграде с крупноузловой сборкой, мы получаем свежие модели и предложения Опель. Предлагаем посмотреть видео обзор нового Опель Инсигния Турер:

Сравнение Opel Zafira с различными двигателями

Предохранители и реле chevrolet aveo (t300), 2011 — 2015

Наибольшей надежностью обладают двигатели Z16XER и Z18XER и их модификации. Они имеют достаточно большой ресурс, а найти запчасти для ремонта не составит труда. Моторы не обеспечивают наивысшую динамику, но их технических характеристик достаточно для комфортного вождения по городу и трассе. Авто с данными двигателями рекомендовано большинством автовладельцев.

Приобретая Zafira C рекомендуется внимание обратить на A14NET. Он обеспечивает хорошую экономичность и ровную стабильную тягу. Турбина имеет оптимальную полку момента

Она вступает в работу практически с холостых оборотов

Турбина имеет оптимальную полку момента. Она вступает в работу практически с холостых оборотов.
