Предохранители skoda octavia tour

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Рекомендуем: Тюнинг Нивы 2121 своими руками (фото+видео)

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Схема пошаговой замены предохранителей Шкода Октавия Тур А4

1. Блок предохранителей находиться под этой крышкой.

2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

3. Вид предохранителей под крышкой.

4. Схема предохранителей.

5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

Интересующие вопросы задаем в .

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи

Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место

Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

Технические характеристики

Октавия первого поколения стала первой чешской моделью, построенной на платформе VW PQ34. Комплектация довольно типичная для гольф-класса:

• стабилизаторы на передней и задней оси;
• МакФерсоны спереди и торсионная балка сзади (в отдельных комплектациях на продольных рычагах);
• задние тормоза барабанные, на передней оси дисковые с вентиляцией;
• усилитель руля гидравлический;
• механический стояночный тормоз;
• привод изначально передний.

Коробки передач на выбор: 5-МКПП (6-МКПП после рестайлинга) и 4-АКПП. Полный привод на муфте Haldex шел в комплекте только с 1.8 л. TSI на 150 л.с., который устанавливался, и на лифтбек, и на универсал.

Фото красной Skoda Octavia 1.9 TDi Ambiente 2004

Моторная гамма Октавия 1 до рестайлинга:

Тип топлива	Турбина	Объем, л	Мощность, л.с.	Hm	Архитектура	Расход (смешанный цикл)	Разгон до 100 км/ч, сек
Бензин	Нет	1.6	75	135	L4	7.1	14.8
Бензин	Нет	1.6	101	145	L4	8.7	11.7
Бензин	Нет	1.8	125	170	L4	9.2	10.6
Бензин	Нет	2.0	115	170	L4	9.1	10.8
Бензин	Есть	1.8	150	210	L4	7.9	8.9
Дизель	Нет	1.9	68	133	L4	5.2	19.2
Дизель	Есть	1.9	90	210	L4	5.1	13.5
Дизель	Есть	1.9	110	235	L4	5.0	11.5

После рестайлинга 68-сильный дизель и 125-сильный атмосферник ушли в отставку, а бензиновый мотор на 75 л.с. умерил рабочий объем до 1.4 л. А с выходом RS-версии, в линейке появился 1.8 л. турбомотор на 180 л.с. при 235 Hm. Максимальная скорость выросла до 235 км/ч, а разгон до «сотни» составил 7.9 сек. (неплохо для 2001 года).

Škoda Octavia RS 1.8T первого поколения после рестайлинга

Оплаченные ссылки

Skoda rapid 1.6 mpi mt entry (05.2017 — 09.2019) — технические характеристики

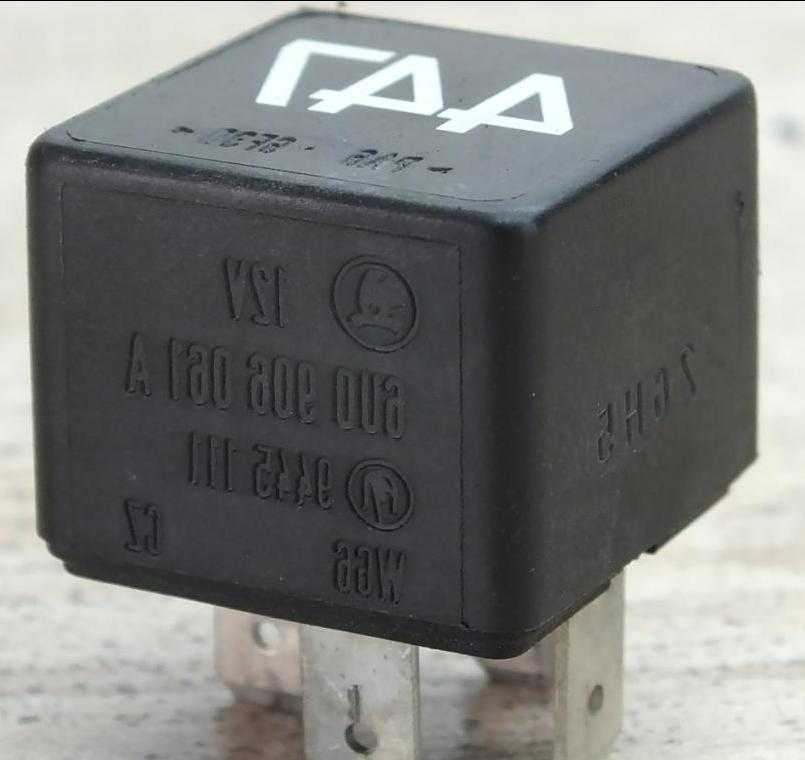

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Видео установки дополнительного прикуривателя

Некоторые водители модернизируют устройство, устанавливая еще одно гнездо. Для этого потребуются.

1. Дрель или шуруповерт с набором сверл по металлу.
2. Коронка для выреза отверстия. Диаметр должен совпадать с диаметром прикуривателя.
3. Напильник.
4. Паяльник с припоем.
5. Кусачки.
6. Отвертки.
7. Мультитестер.
8. Термоусадочная трубка.
9. Провод подходящего сечения. Следует взять кабели с запасом, чтобы исключить возможность оплавления проводки. Оптимальным будет сечение 1,5-2 мм.
10. Предохранитель, выдерживающий силу тока, рекомендуемую производителем.

Перед работой надо купить подходящие запчасти на Шкода Октавия А7. Желательно приобретать оригинальные детали. Цена прикуривателя составляет от 600 до 1500 рублей.

Далее приступаем к установке дополнительного девайса своими руками.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, через предохранитель.
4. Проверяем работоспособность модели, собираем.

Ниже представлено видео о том, как снять прикуриватель на примере Шкода Октавия 2016-го года, которое поможет в ходе ремонта или замены.

Инструкция по замене своими руками

Процедура самостоятельной замены выглядит следующим образом:

1. Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
2. Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
3. Отсоедините разъем питания от датчика скорости.
4. Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
5. Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
6. Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Сборка

Установите топливный насос так, чтобы его выпускное отверстие совпало с выемкой в ​​верхней крышке. Поэтому для начала отсоедините от шара вставку с крупной сеткой (она удерживается несколькими маленькими защелками).

Установите топливный насос в баллон, не забывая уплотнительное кольцо в пазах нижней и верхней частей. На корпусе газового ресивера размещено небольшое кольцо. Подвесьте сетку на баллон, совместив фитинг обратного потока топлива с фитингом на корпусе сетки.

Закрепите пластиковую крышку на 3 зажимах, наденьте шланг топливного насоса, подключите силовые кабели и прикрутите корпусную часть с указателем уровня топлива. Сборка остальных компонентов системы осуществляется в порядке, обратном разборке, и не представляет затруднений.

Другие возможные причины неработающего зеркала бокового вида с электроприводом

Вполне может быть, что вышел из строя сам моторчик с червячной передачей, который управляет складыванием зеркала (похож на те, которые устанавливают в китайские детские игрушки), или плата, отвечающая за смену отключение питания при  возрастающей в конце хода нагрузки.

Может зеркало жужжать, но не складываться, если изношена шестеренка на валу с червяком.  Такой ремонт зеркала бокового с электроприводом можно выполнить самостоятельно.

Левый и правый механизмы складывания и регулировки  зеркал  абсолютно одинаковы. Отличаются они только настройкой и подключением. После того, как зеркало собрано, но еще не установлена цветная накладка, нужно проверить правильность управления зеркалом: если при регулировки вертикального положения зеркало регулируется горизонтально, необходимо штекера квадратные.

Так выглядит управляющий орган складывающего механизма  левого зеркала (сверху) и правого (снизу). Сазу видна разница в настройке: собирается правое зеркало в положении «разобрано», а левое – «собрано».

До того, как зеркало снимается с машины, его выставить нужно в положение «разобрано», чтобы и собрать в таком же разобранном положении (иначе, собирать нужно в «собранном» положении).

Разборка механизма складывающего левого зеркала.

Теперь его можно прикладывать к соответствующей части корпуса, при помощи которой зеркало крепится к стойке кузова.

Повернув механизм в положение «разобрано», собираем его в обратной последовательности. Ошибиться с углом поворота невозможно, поскольку поворачивается механизм на определенный угол. Его просто нужно повернуть от  одного крайнего положения в другое.

Причины неисправности прикуривателя

Со временем прибор может выходить из строя. Причин, по которым требуется снять и отремонтировать прикуриватель на Шкода Октавия А7 несколько.

1. Перегоревший предохранитель. Защитный элемент прикуривателя является выключателем, защищающим провода от оплавления или пожара в случае короткого замыкания. Каждый участок электрической цепи Школа Октавия А7 рассчитан на определенную силу тока. При превышении максимального значения перегорает предохранитель прикуривателя. Необходимо добраться до монтажного блока и поменять элемент. Замене подлежит предохранитель прикуривателя Шкода Октавия А7 с индексом F24, номиналом 25 ампер.
2. Короткое замыкание. Если новый предохранитель прикуривателя на Шкода Октавия А7 снова сгорел, то велика вероятность, что провода замыкают. Необходимо открыть моторный отсек и проверить вольтаж аккумуляторной батареи при выключенном зажигании. Затем включаем его и проверяем вольтаж снова при помощи тестера. Если есть просадка более чем 0,5 вольта, то по цепи гуляет «коротыш».
3. Необходимо осмотреть все провода: не должно быть заломов или обрывов, изоляция должна быть целой и не оплавленной. Стоит прозвонить все провода прикуривателя на предмет обрыва. Берем тестер, а затем проверяем кабели на предмет сопротивления. При выявлении обрыва припаиваем провод или заменяем его новым.
4. Ненадежные контакты. Со временем разбалтываются фиксирующие усики из-за постоянного подключения посторонних приборов, а на самих контактах может образоваться налет. Менять прикуриватель на Шкода Октавия А7 необязательно – достаточно почистить контакты надфилем или наждачкой, подогнуть их для надежной фиксации.
5. Перегоревшая спираль прикуривателя. Внутри устройства установлена тонкая нихромовая нить, которая постоянно разогревается и охлаждается. Со временем она может перегореть. Ее починка нецелесообразна – желательна установка нового прикуривателя на Октавия А7.
6. Неисправная лампочка подсветки. Специально для поиска гнезда в темное время суток прикуриватель на Октавия А7 имеет светофильтр. Лампочка, расположенная внутри, может перегореть. Необходимо разобрать устройство и поменять перегоревший элемент.

Первое поколение A3 (1996–2004)

Шкода Октавия первого поколения (A3), построенная на хорошо известной в то время платформе Golf IV, была представлена в начале 1996 года на Парижском автосалоне и уже через год началось массовое производство этой модели в кузове лифтбек. В 1998 году линейка пополнилась модификацией «Combi». Машина получилась качественной, хорошо сбалансированной, имела доступные цены и сразу же завоевала популярность среди автолюбителей. Среди своих конкурентов обе модификации выделялись заметно увеличенной вместимостью багажника, хоть и не без ущерба пространству для задних пассажиров.

Автомобили оснащались бензиновыми и дизельными моторами объемом от 1.4 до 2.0 литров, работавших в паре с 5- или 6-ступенчатой механической коробкой передач, либо 4-ступенчатым автоматом. Наибольшую популярность получил двигатель с турбонаддувом, объемом 1.8 литров и мощностью 150 лошадиных сил.

Рестайлинг (2000–2010)

В 2000 году Октавия была модернизирована, а название дополнилось приставкой «Tour». Обновления коснулись внешнего вида, в частности бамперов и оптики. Линейка универсалов «Комби» пополнилась полноприводной модификацией, оснащенной независимой задней подвеской и бензобаком увеличенного объема. Для любителей активной езды, в 2001 году, при участии немецких коллег, чешский производитель выпустил заряженную версию — Skoda Octavia RS.

Кроме этого, в 2002 году компания «Шкода» выпустила ограниченную партию «Октавии» с индексом WRS, имеющую некоторые внешние отличия и оснащавшуюся 1.8-литровыми турбодвигателями мощностью 180 лошадиных сил.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат — контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово — сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Комплектации Шкода Октавия 1

Модель производилась в нескольких комплектациях: Base, GLX, SLX и LX. После рестайлинга названия сменили на более привычные: Active (базовая), Classic, Ambiente и Elegance. Полное оснащение топовой версии ниже. В базе Октавия 1 поколения предлагалась:

• литые диски R15;
• галогеновая оптика + доп. сигнал;
• противотуманки спереди и сзади;
• боковые зеркала с электроприводом;
• регулируемая по высоте рулевая колонка;
• тахометр;
• тканевый салон;
• механически-регулируемые передние кресла с поясничной опорой и подголовниками;
• складной диван с разделительным подлокотником (формула 60/40);
• бортовой компьютер;
• салонный фильтр и иммобилайзер;
• кассетный плеер с акустикой на 4 динамика + радио-подготовка;
• шторка в багажном отделении;
• сигнализация;
• полноразмерное запасное колесо.

Фото Шкода Октавия 1 с кузовом универсал

Блок предохранителей и реле Skoda Oktavia, Oktavia Tour с по

Про реле бензанасоса.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле. Включить зажигание и соответствующий выключатель. Реле поворотов стало издавать не приятный звук.

Если при вставленной перемычке, к примеру, загорится дальний свет, значит неисправно реле.

Включить зажигание и соответствующий выключатель. Если при вставленной перемычке, к примеру, загорится дальний свет, значит неисправно реле.

Не отключается дальний свет подрулевым переключателем и нет кратковременного дальнего, основным переключателем отключается.

Распечатайте на обычный лист формата А4, положите в бардачок автомобиля.

Если понадобится схема, она у Вас будет всегда под рукой! Скажите,а вообще предохранители на задние фонари на Октавии А5 года есть где?

Снимал бампер задний и перестала гореть пртивотуманка задняя справа. Ставлю эту же лампу в другое место,все пучком,работает. Но она и на своём месте как габарит работает,а как противотуманка-нет. Дело в том что, при заводской настройке, горит только одна левая задняя противотуманная фара.

Предохранители Шкода Октавия Тур А4

Я не уверен, но по моему на повторители поворотов в зеркалах нет отдельного предохранителя. Было бы не плохо подключить диагностический кабель, описание ошибки покажет — диод это или нет.

Реле поворотов стало издавать не приятный звук. Подскажите какое реле стоит там? А может кто подскажет код этого блока.

Перечень работ и цены ТО Выбор чехлов на сидения. В чем может быть проблема? Где-то замыкает, надо подключать шнурок, смотреть где.

Не работает обогрев зеркал заднего вида. Коммутационное реле работает как выключатель.

Когда дальний свет включается через ручной выключатель, реле получает команду, подать на лампы дальнего света ток. Можно, конечно, подать ток от батареи на лампы непосредственно через ручной выключатель.

У всех потребителей электроэнергии с высокой силой тока фары дальнего света, стеклоочистители, противотуманные фары включены реле, чтобы не перегружать выключатель и обеспечить для тока кратчайший путь. Наряду с такими коммутационными реле имеются также функциональные реле, например для системы стеклоомывателя-стеклоочистителя или реле сигнала включения внешнего освещения.

1U0953235B300 Alarm relay button Skoda Octavia A5, A4, Tour

Проверка коммутационных реле При включении соответствующего потребителя на реле подается сигнал управления, это значит, магнитная катушка внутри реле тянет контакт и замыкает контур «рабочего тока». Рабочий ток протекает через реле далее к потребителю.

Оплаченные ссылки

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Внешний вид

Экстерьер

В плане внешности, для 1996 года Шкода Октавия 1 была вне конкуренции среди бюджетных автомобилей. В сравнении с одноклассниками по платформе, она оказалась самой крупной, из-за чего строгий фольцвагеновский дизайн выглядел более презентабельно. А собственная самобытная лицевая часть, гладкие линии кузова, широкая колесная база, короткий свес спереди и длинный сзади сделали этот автомобиль достаточно примечательным в потоке.

Рестайлинг никаких изменений во внешности не принес. Сколько не вглядывайся, никаких нововведений заметить не получится. Впрочем, даже во втором поколении производитель не стал далеко отходить от классических линий предшественника.

Актуальные габариты:

Длина, мм	Ширина, мм	Высота, мм	Колесная база, мм	Клиренс, мм
4511	1731	1429	2512	150

Шкода Октавия 1 поколения в цвете металлик

Интерьер

А вот над салоном в ходе рестайлинга провели глобальную работу. Если сравнить фото салона Октавия 1 1998 и 2001 года, то можно заметить:

• перекроенную архитектуру торпеды, где козырек стал в два раза короче, тем самым обнажив центральные дефлекторы вентиляции;
• новые кресла с более жестким спортивным профилем;
• полностью измененную эргономику центральной консоли;
• новый в этот раз симметричный центральный тоннель;
• более темный пластик и новые ткани.

Салон Шкода Октавия 1 поколения
