Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

• Отключить аккумуляторную батарею, желательно оба контакта с клеммами;
• Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка;
• Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу;
• При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент. Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Инструкции, книги, мануалы по ремонту автомобилей

Если печка работает исключительно в последнем наивысшем положении, необходимо поменять резистор. Дело может быть и в блоке управления климат-контролем либо кондиционером. Если печка дует прохладным воздухом, проверьте уровень антифриза и наличие воздуха в охлаждающей системе. Если не стал врубаться вентилятор системы остывания, проверьте исправность его мотора, подав напряжение от аккумулятора впрямую.

Если движок не работает, снимите его, разберите и прочистите, проверив щётки либо поменяйте новым. Дело может быть в электрическом блоке управления, датчике температуры, термостате либо проводке.

Re: Не заводится, проблема с ЭБУ?

В общем снимаешь колодку с разъема «К», находишь где у него ноги 32 и 64, засекаешь каким цветом провода идут к ним, включаешь зажигание и проверяешь наличие 12в на этих проводах. Ну и для кучи 31-ю(плюс с реле). Хотя его скорее всего и не будет, это вторичная цепь, чтобы это реле сработало, надо чтобы блок запустился. А он вроде как в дауне. Фиг с ним, главное 32 и 64.Если на них плюса нет, то еще раз перепроверяешь все ли ты правильно померил и после этого аккуратненько пробуешь этот самый плюс подать. Да, кстати не забудь — если ты для удобства открутишь блок со своего места(а я так и делаю обычно), то его корпус надо обязательно соединить с массой на моторе, иначе не пойдет. Ну и если плюс везде есть, то можешь потихоньку начинать грустить.

Скрытая функция регулировка паузы стеклоочистителя на Opel Astra H

Правильная диагностика покажет точную причину. Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках.

Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле например, громкость. Если дело в SIM-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

Если не работают, проверьте лампы, разъёмы и проводку.

Замена помпы на Opel Astra h с мотором z16xer

Для замены водяного насоса на Opel Astra h с двигателем типа z16xer потребуется проделать следующее:

От помпы двигателя z18xer эта помпа отличается конструкцией и ремённой передачей.

Где расположены предохранители у Opel Astra H коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

• Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
• Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
• Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
• Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
• Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
• Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
• Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
• Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
• Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке

Блоки предохранителей в опель астра J opel astra J.

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.— Блок в багажном отделении автомобиля

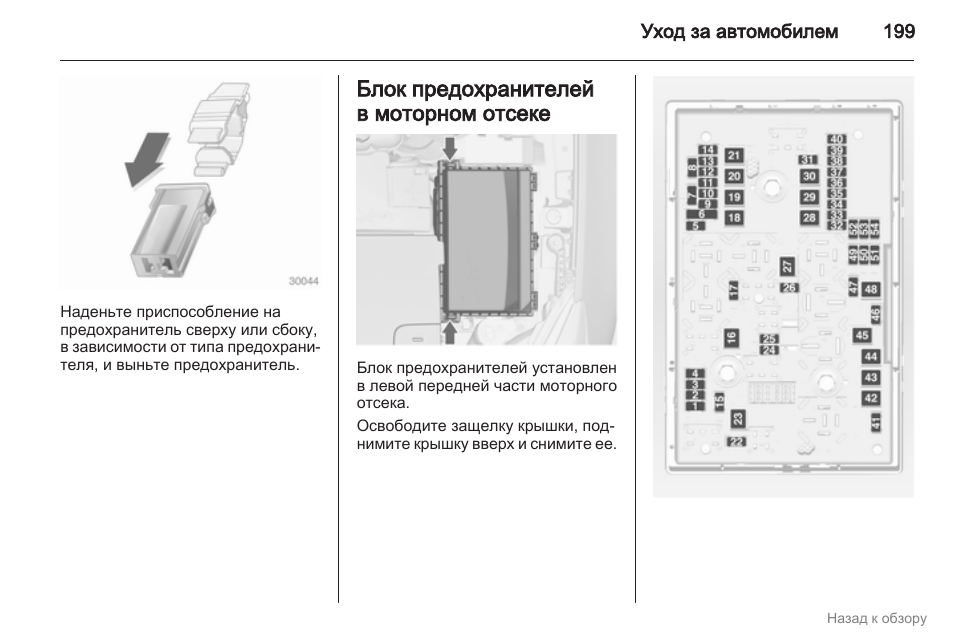

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

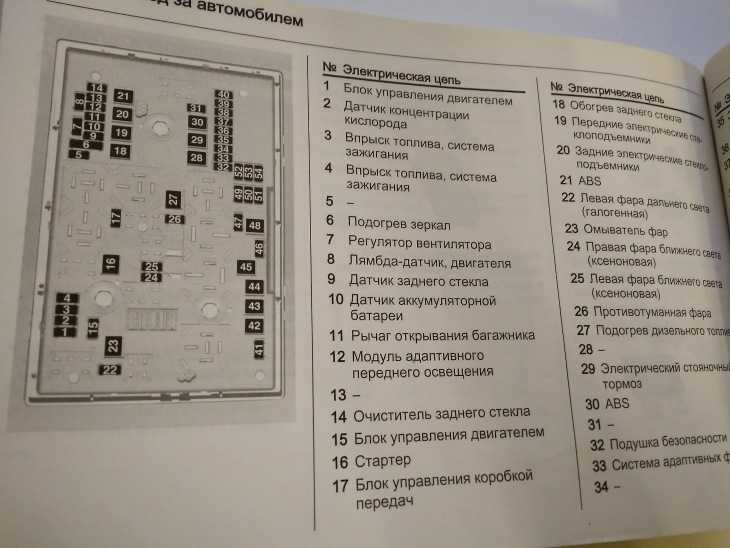

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J1 Блок управления двигателем2 Датчик концентрации кислорода3 Впрыск топлива, система зажигания4 Впрыск топлива, система зажигания5 –6 Подогрев зеркал7 Регулятор вентилятора8 Лямбда-датчик, двигателя9 Датчик заднего стекла10 Датчик аккумуляторной батареи11 Рычаг открывания багажника12 Модуль адаптивного переднего освещения13 –14 Очиститель заднего стекла15 Блок управления двигателем16 Стартер17 Блок управления коробкой передач18 Обогрев заднего стекла19 Передние электрические стеклоподъемники20 Задние электрические стеклоподъемники21 ABS22 Левая фара дальнего света (галогенная)23 Омыватель фар24 Правая фара ближнего света (ксеноновая)25 Левая фара ближнего света (ксеноновая)26 Противотуманная фара27 Подогрев дизельного топлива28 –29 Электрический стояночный тормоз30 ABS31 –32 Подушка безопасности33 Система адаптивных фар34 –35 Электрические стеклоподъемники36 –37 Электромагнит вентиляции адсорбера38 Вакуумный насос39 Блок управления системы топливоподачи40 Система омывателя ветрового стекла, омывателя заднего стекла41 Правая фара дальнего света (галогенная)42 Вентилятор радиатора43 Очиститель ветрового стекла44 –45 Вентилятор радиатора46 –47 Звуковой сигнал48 Вентилятор радиатора49 Топливный насос50 Регулировка уровня света фар51 Воздушная заслонка52 Вспомогательный отопитель дизельного двигателя53 Модуль управления коробкой передач, модуль управления двигателем54 Контроль электропроводкиБлок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J1 Дисплеи2 Наружное освещение3 Наружное освещение4 Radio5 Информационно-развлекательная система6 Розетка электропитания спереди7 Розетка электропитания на заднем сиденье8 Левая фара ближнего света9 Правая фара ближнего света10 Дверные замки11 Вентилятор системы отопления и кондиционирования12 –13 –14 Диагностический разъем15 Подушка безопасности16 –17 Кондиционер18 –19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона20 –21 Приборы22 Выключатель зажигания23 Блок управления кузовным оборудованием24 Блок управления кузовным оборудованием25 –26 –Блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения.Крышка блока предохранителей в багажном отделении опель астра J

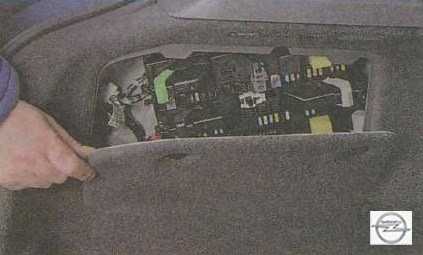

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J1 Модуль прицепа2 Гнездо прицепа3 Система помощи при парковке4 —5 —6 —7 —8 Противоугонная сигнализация9 —10 —11 Модуль прицепа, розетка прицепа12 —13 Гнездо прицепа14 —15 —16 —17 —18 —19 Подогреватель рулевого колеса20 Вентиляционный люк крыши21 Обогрев сидений

Как продиагностировать работоспособность предохранителей?

Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей. Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет. Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене. Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.

При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:

1. Визуальный осмотр предохранителя.
2. Использование тестера и индикатора для определения работоспособности предохранителя.
3. В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
4. Если же при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

• Вытащить предохранитель из гнезда и очистить его контакты.
• Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.
• Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

Предохранительный блок моторного отсека

Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.

Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля

БП моторного отсека обеспечивает работоспособность следующих узлов:

• лампы дальнего света фар;
• противотуманные огни спереди и сзади автомобиля;
• очиститель заднего и лобового стекла;
• обогрев боковых наружных зеркал;
• звуковой сигнал.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя

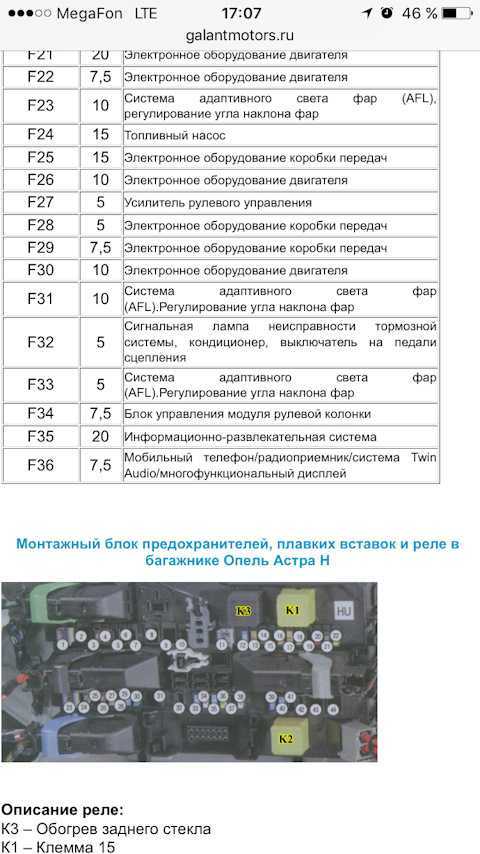

F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Расположение предохранителей

Перед тем, как вы узнаете, где находятся БП в Опель Астра G, вы должны помнить о том, что в автомобиле всегда должен быть дополнительный комплект предохранителей. В случае выхода из строя одного элемента желательно сразу произвести замену, но ни в коем случае нельзя использовать проволоку.

Автомобиль Опель Астра G в трехдверном кузове

Некоторые автовладельцы берут обычный кусок проволоки или канцелярскую скрепку и двумя концами помещают ее на место сгоревшего предохранителя. Они мотивируют это тем, что «ничего страшного в этом нет, если недолго так поездить до замены предохранителя». Но так делать категорически запрещается, в противном случае может возникнуть необходимость замены БП.

Схема БП

На моделях Опель Астра G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто. В частности, он установлен под торпедой с левой стороны напротив водительского сидения за бардачком. Чтобы добраться до БП, необходимо демонтировать облицовочную часть ящика для мелочей, после чего потянуть за днище блока и вывести его в рабочее положение. Ниже представлена схема расположения устройства.

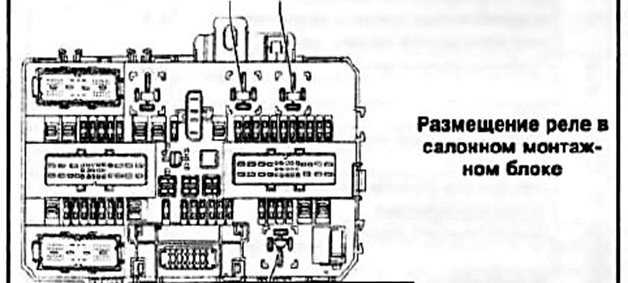

Схема БП, установленного в салоне транспортного средства под панелью приборов в районе водительского сидения

Кроме того, в данных моделях авто также присутствует дополнительный блок, отвечающий за защиту электрического оборудования и прочих устройств. Эта защита является дополнительной для транспортного средства и в данном БП находится восемь основных предохранителей. БП располагается в моторном отсеке со стороны водительского места. Ниже представлены схемы обоих блоков.

Схема БП, расположенного в моторном отсеке Опель Астра

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих БП.

Обозначение компонентов БП, расположенном в салоне авто. Некоторые из этих элементов являются резервными, мы их пропустим в таблице.

Обозначение элементов, расположенных в главном монтажном БП, установленном в подкапотном пространстве.

Как произвести демонтаж и замену предохранителей?

Замена элементов в БП, расположенном в салоне авто.

Для начала найдите ящик для мелочей, расположенный со стороны водительского сидения. Освободите бардачок.
При помощи гаечного ключа открутите винты крепежа облицовки бардачка.
Чтобы вывести БП в рабочее состояние, его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете произвести замену предохранителей. Чтобы демонтировать сгоревший элемент, можно воспользоваться специальными щипчиками, предназначенными специально для извлечения компонентов. Они находятся с правой стороны БП

Обратите внимание: перед извлечением предохранителя необходимо отключить прибор, за который отвечает элемент. Для этого выключите зажигание в авто или отключите аккумуляторную батарею

Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него. Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.

Приступим к замене реле, расположенных в БП в моторном отсеке. Перед тем как приступить к процессу, необходимо отключить зажигание и заглушить двигатель.

1. Откройте капот и с правой стороны, в районе водительского места, найдите крышку БП. Для ее демонтажа вам понадобится отвертка. С левой стороны БП мы сможете увидеть два зажима.
2. Вставьте отвертку в щель между крышкой БП и зажимом.
3. Зажим необходимо немного отогнуть, а крышку БП приподнять таким образом, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
4. После этого крышку можно демонтировать.
5. Сделав это, вы увидите БП с предохранителями и реле. Извлеките сгоревший элемент и замените его на новый. Сборку БП необходимо произвести в обратной последовательности.

Полезные советы, о которых нужно знать

• если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
• на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью. Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже

Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле

Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

Обозначение	Назначение
1	Работа стеклоподъемников.
4	Обогрев сидений, стекол.
5	Подушка безопасности.
11	Обогрев заднего стекла.
12	Включение/выключение стеклоочистителя.
14	Кондиционер и отопитель.
27	Подача звука противоугонной сигнализации.
30	Защита розетки.
39,40	Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

Найти основной агрегат можно под капотом автомобиля

Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов

Обозначение	Назначение
1,2	Работа основной системы.
3,4	Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5	Вентилятор.
7	Стеклоочистители.
8	Подача сигнала.
9	Дворники передних фар.
13	Работа противотуманных фар.
17	Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы

На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием

Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.
