Датчик кислорода на ford focus 3

Какой выбрать датчик: оригинальный или аналог

Приобрести датчик кислорода не составит большого труда. Подобные детали обычно в наличии в большинстве автомобильных магазинов. Но перед водителем всегда встает выбор: оригинал или аналог? Каждый имеет свои достоинства и недостатки.

Оригинальные датчики

Главное преимущество оригинальных деталей – сравнительно большой ресурс. При этом отсутствуют проблемы с установкой. В продаже имеются как изготовленные непосредственно в США компоненты, так и собранные на территории России.

Наименование производителя	Артикул	Стоимость, рублей
Ford США	5L8Z9F472BA 5C5Z9F472AA 5W6Z9G444AA	От 5 900 От 4 700 От 3 270

В продаже представлено несколько различных модификаций. Выбирать определенную следует с учетом установленного мотора. Установка неподходящего датчика может доставить некоторые затруднения. Например, двигатель будет работать неровно, «тупить».

Качественные аналоги

Обычно аналоги обходятся на порядок дешевле оригинальных компонентов – но подобное правило действует далеко не всегда. Желательно заранее ознакомиться со всеми тонкостями. Однако существуют аналоги, которые по своему качеству не уступают представленным на рынке оригиналам.

Наименование	Артикул	Стоимость, рублей
Beru	OPH002	От 7000
Bosch	0 258 986 602	От 3800
Denso	DOX-0150	От 4700

Признаки неисправности

Сейчас же рассмотрим сами неисправности кислородного датчика. В большинстве случаев о проблемах в работе лямбда зонда подскажет сам автомобиль.

Неработающий зонд скажется на:

динамике набора скорости;
неустойчивой работе силовой установке;
обороты мотора на холостом ходу будут сильно «плавать»;
потребление топлива значительно увеличится.

Если все это начало проявляться, то зачастую виной является лямбда зонд, и на него в первую очередь нужно обратить внимание. Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером

Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером.

Как проверить лямбда мультиметром, тестером, осциллографом, своими руками

Основные неисправности.

Что же касается самих неисправностей этого датчика, то их условно можно подразделить на внешние и внутренние.

Внешние неисправности.

Их всего две – обрыв проводки, идущей к элементу (хотя данная неисправность и не касается самого датчика, но она влияет на его работоспособность), и сильный удар, приведший к повреждению корпуса и разрушению внутренних элементов его.

Обе эти неисправности зачастую происходят из-за агрессивной эксплуатации авто, к примеру, частая активная езда по бездорожью.

Внутренние неисправности.

Их несколько больше:

Нарушение герметичности корпуса датчика, приведший к проникновению воздуха или выхлопных газов внутрь лямбда зонда;
Значительное наслоение продуктов горения на рабочие поверхности датчика, из-за чего платина не способна уловить молекулы кислорода. Чаще всего происходит из-за использования топлива низкого качества;
Естественное старение датчика. Он работает в агрессивной среде, которая постепенно снижает работоспособность его вплоть до полного прекращения выполнения своих функций;
Воздействие очень высокой температуры может привести к перегреву датчика и нарушению его работоспособности. Чаще всего происходит из-за неисправности топливной системы или неквалифицированной доработки мотора.

Внешние неисправности, а также разгерметизация корпуса сказываются на работе мотора сразу же.

А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы.

В некоторых ситуациях спасти ситуацию с лямбда зондом может его чистка, более подробней про это можно узнать здесь https://autotopik.ru/sovet/1112-kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html.

Другие возможные ошибки в Ford Focus 3

В ходе эксплуатации автомобиля неизбежно появление различных ошибок, препятствующих нормальному времяпровождению за рулем. ЭБУ выступает главным обработчиком всех основных микропроцессов. Любой сбой в работе трансмиссии, системы контроля токсичности выхлопных газов, системы зажигания и прочих важных компонентах в системе транспортного средства может обернуться серьёзной поломкой, устранение которой займет немало времени и потребует существенных финансовых растрат. Мы рассмотрели основные и наиболее распространенные ошибки, встречающиеся в Форд Фокус третьего поколения. Но существуют и другие ошибки, которые пусть и не часто, но также тревожат автовладельцев:

P0014 – проблема с регулятором фаз газораспределения выпускного распредвала; необходимо выкрутить впускной, электромагнитный клапан и тщательно почистить от металлической стружки, прочих включений;
F006-16 – напряжение в цепи упало ниже порогового уровня; проверьте уровень заряда аккумуляторной батареи, установите новую АКБ;
P0606 – ошибка в связи между модулем и блоком управления, устраняется сменой прошивки;
P073F – ошибка трансмиссии, нужна детальная диагностика по Ford IDS;
P0884 – прерывистый сигнал блока управления TCM;
P2701 – нарушение работы фрикционных элементов КПП;
Р0902 – неисправность TCM, необходима комплексная диагностика Powershift по Ford IDS;
P087A, P0805 – нарушение электрической цепи датчика положения сцепления;
U0100 – потеря связи с ЭБУ; в первую очередь необходимо проверить всю проводку, все идущие к блоку провода, «фишки»;
P07A3 – заедание фрикционных элементов при включенном состоянии;
P2119 – нарушение сходимости сигналов ДЗ; чистка заслонки, замена узла;
U0428-64 – неисправен датчик положения рулевого колеса;
C401_64 – плохой сигнал с ЭБУ; диагностика должна состоять из проверки заряда АКБ, визуального осмотра контактов, фишек блока управления, удаляется с помощью Ford IDS;
P1712 – уменьшение крутящего момента в трансмиссии; возможны проблемы с проводкой, с ЭБУ или модулем управления коробки;
Р0420 – неправильная работа катализатора; диагностика и замена устройства;
Р0606 – неисправность модуля БУ устраняется путем обновления прошивки;
P2837 – ошибка вилки «В» коробки передач;
C422_64, U0415 – неверные данные, полученные от модуля управления; нужна диагностика всей проводки блока;
P287B – не зарегистрировано калибрование вилки переключения передач; нужен осмотр модуля управления коробки;
P0521 – неисправности с датчиком давления масла; проверка и замена устройства;
P0702 – проблема в электрической части механизма переключения передач;
P0365 – неисправна цепь датчика положения распределительного вала «В», цепь – 1;
P087b – датчик положения сцепления «В»; проверьте сам датчик и всю подводящую проводку;
U2005 – ошибка в приеме данных скорости; часто устраняется заменой датчика скорости;
U1007 – утрата связи с датчиком мониторинга аккумулятора;
Р0805 – неправильное положение муфты сцепления, возможно, заклинило;
1706_00 – разрыв цепи в переключателе скоростей трансмиссии;
Р090с – недостаточный уровень сигнала в приводе сцепления;
U0073 – проблема с шиной передачи данных CAN; осмотрите разъемы блока управления и щитка приборов;
P0030 – обрыв питания нагревателя (кислородный датчик);
P2872 – муфта «А» заклинена в сцепленном состоянии;
P0607 – некорректные рабочие характеристики модуля управления коробки.

Информационные ошибки устраняются путем их сброса на Форд Фокус 3. Они не оказывают никакого влияния на работу двигателя, блока управления и всей электронной части транспортного средства. Ошибки, вызванные нарушением работы ключевых узлов машины игнорировать нельзя. Они являются сигналом о неправильной работе важных систем авто, от этого страдает безопасность, комфортность, экономность, динамичность и другие важные отличительные характеристики Ford Focus 3.

Устранение неисправности

Если при проверке вы заметили, что нагреватель датчика кислорода 1 банк 2 неисправен, то достаточно заменить датчик на новый. Однако здесь есть свои сложности. Следует быть внимательным при выборе новой детали.

Универсальные зонды далеко не всегда хорошо сочетаются с любой моделью, и тем более не подойдет предназначенный для другой модели датчик.

Если же зонд при проверке определен как исправный, действовать следует так:

Удалить ошибку из памяти ЭБУ.
В случае повторной ошибки – повторить диагностику.
Проверить все электрические цепи.
Провести комплексную проверку автомобиля.

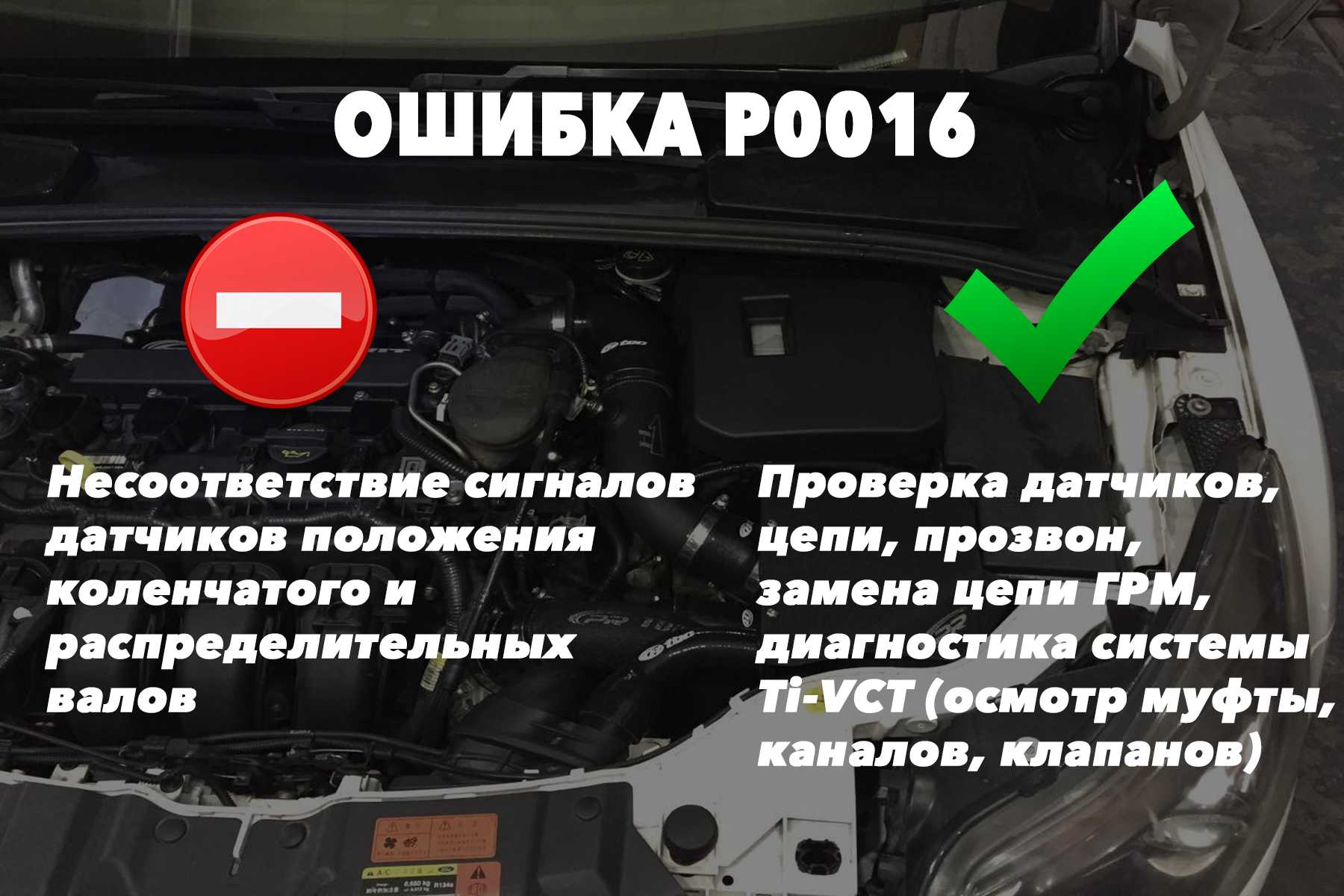

P0016 – несоответствие сигналов датчиков

Сигналом водителю о рассинхронизации валов станет появление ошибки с кодовым обозначением P0016. Проблема дает о себе знать, когда поступающие в блок управления сигналы с датчиков положения коленчатого и распределительных валов не совпадают, следовательно, угловые значения валов отклонились от нормального показателя. Подобная неприятность свойственна в большей степени машинам с цепным приводом ГРМ, но нередко досаждает владельцам авто с ремнем в качестве элемента газораспределительного механизма. В любом случае, на панели приборов загорится индикатор «Чек Двигатель», что и должно стать поводом для поиска решения. Чтобы устранить P0016, первым делом следует понять, что могло спровоцировать рассинхронизацию валов.

Специалисты отмечают пять основных причин: нарушение контакта между датчиками и блоком управления, загрязнение масляных каналов, выход из строя одного или сразу двух датчиков, поломка муфты CVVT. На практике в 90% случаев виновником головной боли автовладельца Форд Фокус 3 выступает система Ti-VCT. В задачи водителя входит проверка клапанов, муфты, масляных каналов на предмет закоксовывания, фильтры и прочие элементы. На модификациях седана с цепным приводом ГРМ (моторы Duratec на 1.6, 2.0 литра) часто ошибка исчезает после смены цепи новым оригинальным экземпляром. Важна проверка ДПКВ и ДПРВ на исправность, прозвон проводки и электрической цепи, поиск КЗ.

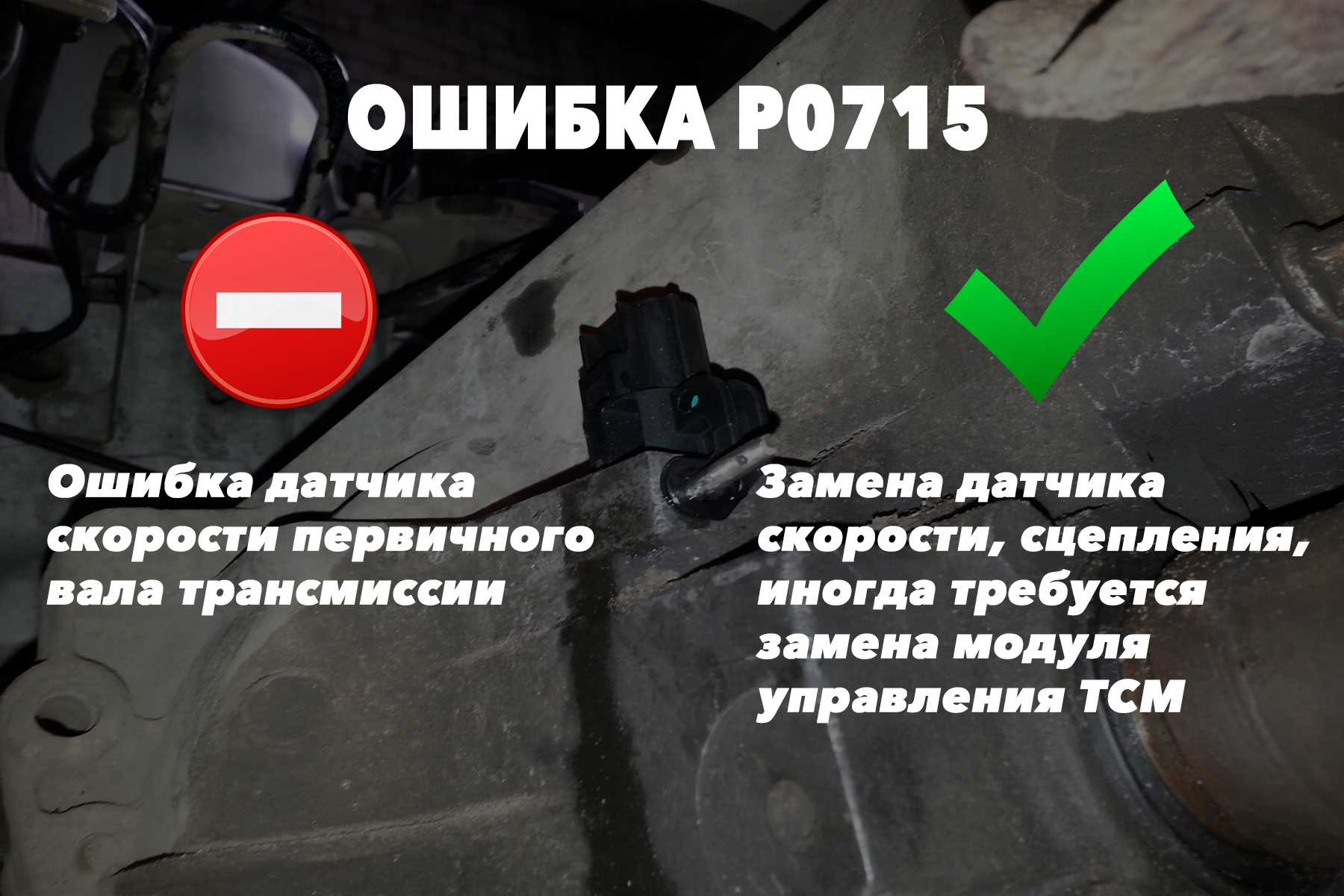

P0715 – ошибка датчика скорости

Описание P0715 следующее: «ошибка датчика скорости первичного вала». Она указывает на возникшую поломку в трансмиссии автомобиля. Водитель с большей доли вероятности ощутит, что авто перестало реагировать на педаль газа (пропала динамика, тяга). В некоторых случаях помогает манипуляция с отключением и включение мотора. Но так ошибка не устраняется, а лишь на время перестает досаждать владельцу Ford Focus 3. Со временем по мере усугубления поломки коробка Powershift автоматически перейдет на ограниченный режим работы. Суть поломки в том, что модуль управления TCM содержит сразу три датчика количества оборотов. Эти устройства фиксируют количество оборотов, передаваемых от двигателя на входящий (первичный) вал. Если один из датчиков станет работать неправильно или просто выйдет из строя, то блок ЭБУ зафиксирует несоответствие показателей одного датчика с показаниями двух других. Другие возможные причины:

повреждена накладка сцепления;
поломка TCM;
износ гидравлического масла.

Получается, чтобы TCM отправлял сигнал о необходимости перехода на повышенную или пониженную передачу необходимо соответствие показателей всех трех датчиков скорости первичного вала с частотой вращения двигателя. Два датчика помещены непосредственно в модуль TCM, еще один находится прямо за сцеплением. Что же нужно сделать для избавления от P0715? Самый простой вариант – обнаружить, какой именно из датчиков перестал корректно работать и заменить его новым механизмом. Но не всегда поломка заключается в датчике скорости. Возможно, потребуется замена сцепления или в худшем случае всего модуля управления коробки. Однако в случае с модулем, как правило, P0715 сопровождает целый ряд других ошибок. Идеальный вариант решение проблемы – диагностика автомобиля по технологии Ford IDS.

Признаки неисправности лямбда-зонда

Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне никак не диагностируется, даже запах выхлопа практически не изменится.
Увеличивается расход топлива. Каждый автомобилист следит за наполненностью бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности лямбда-зонда, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный датчик кислорода.
Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
Перегревается катализатор. Неисправные лямбда-зонды подают неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву вплоть до раскаленного состояния, и последующего выхода из строя.
Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Подобные признаки появляются в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина различными способами сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков, обратитесь к специалисту. С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении.

Как работает датчик кислорода

Итак, измерение кислорода в топливной системе происходит в выпускном коллекторе. Здесь обязательно располагается датчик, который определяет кислородные объемы. Второй датчик лямбда зонда может находиться на выходе катализатора для дополнительной точности измерения уровня кислорода.

Чтобы разобраться с механизмом функционирования датчика лямбда зонда рассмотрим алгоритм его работы.

1. Запустившийся движок прогревается без участия этого элемента. Система автомобиля пользуется другими источниками информации.
А вот когда температура достигает 300 градусов по Цельсию в штатный режим входит кислородный датчик лямбда зонд. Дело в том, что лишь при достижении этой температуры электролит получает проводимость, возникает выходное напряжение на электродах.

В холодное время, например, зимой достичь необходимой температуры бывает очень сложно. На помощь приходит система дополнительного прогрева, которая в любом случае создаст необходимый уровень температуры.

В зависимости от вида используемого датчика концентрации кислорода различает принцип сбора информации.

Принцип работы лямбда зонда двухточечного зависит от электродов. Уровень кислорода влияет на их напряжение. Если уровень напряжение свидетельствует об избытке кислорода, то информация формируется одна, при недостатке кислорода другая.

Широкополосный lambda зонд — более сложная конструкция из двух элементов. На электродах этого датчика имеет постоянное напряжение, которое становится меньше или больше в зависимости от содержания кислорода.

Результаты проверки топлива в каждом случае передаются в другие системы автомобиля для формирования оптимальной смеси для дальнейшего впрыска.

Иллюстрация работы

По каким причинам может быть нарушена работоспособность датчика

Что такое лямбда зонд? — это сложное механическое устройство, которое подвержено поломкам. Они возникают по следующим причинам.

Некачественный или очень старый корпус устройства может потерять свою герметичность. Вследствие этого происходит проникновение внутрь газов, грязи, воздуха, которые делают корректную работу невозможной.

Несмотря на то, что зонд работает при высоких температурах, он также может быть подвержен излишнему перегреву. Чаще всего это происходит при увеличении заводской мощности мотора техническими энтузиастами.

Существует установленный гарантийный срок работы. После его прохождения зонд может потерять свои свойства.

Использование некачественного дизеля или бензина, а также этилированного топлива разоряет рабочую поверхность датчика и также приводит к его выводу из строя.

Одна из наиболее актуальных причин для нашей страны. Вследствие езды по плохим дорогам внутренние элементы датчика могут быть повреждены. Дальнейшая эксплуатация становится невозможной.

Внешний вид

P0172 – слишком обогащенная смесь

Расшифровывается Р0172 так: «слишком богатая смесь в блоке цилиндров», что прямо указывает на нарушения в процессе смесеобразования. Электронный блок управления выбивает ошибку Р0172 после определения большого количества топлива в горючей смеси. Подающееся в цилиндры двигателя Ford Focus 3 «питание» должно состоять из воздуха и бензина в примерном соотношении 14,7 к 1. Определение состава смеси происходит за счет датчика массового расхода воздуха, лямбда-зонд, датчик абсолютного давления в коллекторе. Соотношение 14,7:1 установлено не случайно: именно с таким количеством кислорода и бензина двигатель развивает максимальную мощность при минимальном уровне расхода топлива. Вполне естественно, что Р0172 провоцирует повышение «аппетита» машины, что можно отследить по замерам расхода на каждые 100 км.

Каковы причины Р0172 и куда смотреть автовладельцу в первую очередь? Рекомендуем проверить работоспособность следующих механизмов:

забитый грязью и пылью MAF (массовый расход воздуха) подает ЭБУ некорректные сигналы, вследствие чего увеличивается количество поступающего в цилиндры воздуха и соответственно бензина;
вышла из строя лямбда-зонд;
подсос воздуха в результате нарушение герметичности системы (иногда ЭБУ отображает Р0172 вместе с P2191);
исчерпавшие свой ресурс свечи зажигания;

Определить проблему можно сразу по нескольким симптомам: возрос расход топлива, из выхлопной трубы валит черный дым. Может показаться, что появление Р0172 некритично и допустима дальнейшая эксплуатация автомобиля. Это не совсем так

Важно срочно принять меры по скорейшему удалению Р0172 из памяти ЭБУ. Излишки несгоревшего топлива рано или поздно приведут к разрушению катализатора, что обернется дополнительными хлопотами и финансовыми растратами

К тому же автомобиль с Р0172 не сможет пройти технический осмотр из-за несоответствия токсичности выхлопных газов установленным нормам экологичности. Кстати, многие автовладельцы отмечают, что одновременно с P0172 выбивает ошибки P0175 и P2192, которые также указывает на диспропорцию в топливно-воздушной смеси на низких и высоких оборотах.

U012D – потеря связи с модулем генератора

Третье поколение автомобиля комплектуют трехфазным генератором с уже встроенным выпрямителем тока и регулятором напряжения. Правильная работа узла невозможна без модуля управления генератора. По любым причинам в любой момент времени может оборваться связь БУ с модулем. Водитель поймет это по засиявшему индикатору в виде лампочки аккумулятора на приборной панели.

Фактически на поведении машины U012D никак не сказывается, владельца Форд Фокус 3 будет смущать только вечно красующаяся подсвеченная лампочка даже при полном уровне заряда АКБ. Диагностику авто следует начать с прозвона провода управления генератора, который идет от фишки до PCM. Если с контактами все в порядке, потребуется замена ремня генератора и реле регулятора. Водителю нужно выполнить следующую работу:

Снять генератор путем освобождения двух длинных болтов.
Демонтировать пластиковую крышку и разобрать корпус устройства.
Заменить реле.
Установить генератор обратно.
Произвести натяжку нового ремня.

Бывают и тяжелые случаи, когда одной лишь замены реле и ремня недостаточно. Решить более сложные задачи автовладельцу без особых навыков работы с электромеханическим оборудованием системы фактически не представляется возможным. Останется два способа решение – поиск квалифицированного электрика или поезда в сервисный центр.

Причины возникновения ошибки P0135

Чтобы ошибка P0135 записалась в память компьютера, и водитель увидел надпись «Проверьте двигатель», необходимо, чтобы температура нейтрализатора была выше оптимальной, а вместе с тем, чтобы и сопротивление кислородного датчика было выше.

Важно обратить внимание, что даже при устранении ошибки P0135, ее код записывается в память. Соответственно, при следующей диагностике она будет отображаться, даже если сама проблема уже нейтрализована

Обратите внимание: Если есть сомнения в наличии ошибки P0135 в работе автомобиля, нужно использовать режим тестирования, а не самодиагностики. При этом записи в архиве должны быть обнулены

На саму ошибку P0135 указывают проблемы с нагревателем кислородного датчика. Данная ошибка может быть вызвана ограниченным количеством проблем:

Проблемы с работой самого датчика кислорода. Например, он может выйти из строя;
Неисправный контакт, питающий датчик кислорода. Например, он может быть окислен;
Короткое замыкание в цепи или разрыв проводки.

Обратите внимание: В редких ситуациях и другие проблемы могут вызывать ошибку P0135. Например, сбои в самом ЭБУ автомобиля

Но это бывает настолько редко, что не рассматривается в рамках данной статьи.

Для устранения ошибки P0135, нужно понять, что ее конкретно вызывает, после чего решить проблему.

Самостоятельная диагностика ошибки Р0141

Если у верхнего лямбда-зонда нагреватель чаще «рассыпается», что, чаще всего приводит к появлению ошибки P0135, то у нижнего кислородного датчика основной источник проблем – это проводка. Он уведен далеко под днище, а длинный провод повредить проще всего. Если у автомобиля малый дорожный просвет, зацепить провод можно даже несмотря на наличие щитков, призванных его защищать.

Поэтому первое, что стоит сделать при обнаружении ошибки P0141 в памяти контроллера впрыска – это заехать на эстакаду или подъемник. Внимательно осмотрите сам датчик кислорода в районе заделки проводов в корпус, жгут проводки, соединительный разъем. В целях унификации автопроизводители используют одинаковые лямбда-зонды и сверху, и снизу – с косой проводки нижний датчик приходится соединять разъемом под днищем. Несмотря на использование герметичных разъемов, время их не щадит: уплотнители растрескиваются, случайные удары способны вызвать появление трещин в корпусе. Вода, проникая внутрь, вызовет коррозию контактов, особенно в слякоть: едкость противогололедных реагентов уже давно стала притчей во языцех.

Не обнаружив повреждений или окисления, рассоедините разъем и проверьте сопротивление нагревателя тестером.

Информацию по распиновке разъемов для автомобиля нетрудно найти в Интернете – уж что-что, а лямбда-зонды на профильных форумах уже успели обсудить до Вас. Нормальное сопротивление нагревателя невелико – несколько ом, максимум – пара десятков.

Если сопротивление в норме, остается обратить внимание на проводку косы: повреждена может быть и она. На один из проводов нагревателя подаётся напряжение бортсети, второй провод при включении зажигания и работе двигателя через контроллер впрыска соединяется с массой

Желательно проверять это с подключенным кислородным датчиком или резистором-нагрузкой: входное сопротивление цифровых тестеров велико, и без нагрузки проблемы с проводкой можно не увидеть.
