Все датчики дэу матиз 0,8: описание, признаки неисправности

Артикул и стоимость кислородного датчика и его аналогов

На автомобилях Дэу Матиз до 2005 года производства применялся оригинальный датчик кислорода с артикульным номером 96377500. Его цена находится в пределах от 2800 до 3500 рублей. Позже лямбда-зонд был модернизирован. Новый датчик кислорода получил артикульный номер 96418965. Его стоимость составляет 4600-8000 рублей. На части автомобилей Дэу Матиз используется фирменный лямбда-зонд 96253546. Цена за изделие составляет 6000-10000 рублей.

Оригинальные датчики кислорода обладают весьма высокой ценой. Приобретение их на авторазборках сравнимо с лотереей, так как проверить остаточный ресурс не представляется возможным. Поэтому многие водители прибегают к покупке аналогов. В таблицах ниже представлены наилучшие альтернативы родным лямбда-зондам.

Таблица — Аналоги кислородного датчика 96377500

Фирма производитель	Артикул	Примерная стоимость, рублей
Vernet	LS020063	800-1200
NGK	1918	1500-2000
Asia360	A60012	1000-1200
Walker	25022001	7000-10000
Bosch	258003019	5000-7000

Таблица — Альтернативы родного кислородного датчика 96418965

Бренд	Каталожный номер	Примерная цена, рублей
Delphi	ES2003712B1	2000-2500
Bosch	F00HL00347	4000-6000
Mobiletron	OSB468P	1800-2400
FAE	77348	2200-2900
Profit	40050004	1500-1900

Таблица — Хорошие аналоги для 96253546

Фирма	Каталожный номер	Ориентировочная цена, рублей
NGK	OZK478W4	3100-4500
Facet	107091	2500-3700
Kavo Parts	EOS4506	2100-2900
FAE	77323	1900-2700
Parts-Mall	DXC016	1550-1900

Daewoo Matiz (1998-2015) – просто и дешево

В это трудно поверить, но Дэу Матиз должен был стать преемником маленького Fiat Tico. Однако в последний момент итальянцы отказались от его производства, и в 1998 году автомобиль дебютировал, как Daewoo Matiz с кодовым обозначением М100. Над формами кузова работал сам Джорджетто Джуджаро.

Через два года малыш подвергся фейслифтингу и получил обозначение М150. В 2002 году в линейке двигателей появился 1-литровый бензиновый агрегат мощностью 64 л.с.

Массовое производство модели закончилось в 2005 году. Однако в ряде стран сборка автомобиля продолжалась, в том числе в Узбекистане вплоть до 2015 года. С возрастом Матиз претерпел ряд незначительных изменений. Среди прочего, двигатели стали соответствовать более строгим нормам токсичности выхлопных газов, были подретушированы передние фары и задние фонари.

Модель М100 в краш-тестах по версии EuroNCAP заработала всего три звезды. К сожалению, мало, что изменилось и после модернизации.

Разновидности обманок, сделанных своими руками

Обманка, она же эмулятор — это устройство, которое не определяет содержание кислорода в газах. Оно служит только для того, чтобы обмануть электронный блок управления автомобилем.

Измененная прошивка контроллера

Перепрошить можно самостоятельно, скачав софт и руководство, как это делать. А лучше отдать специалисту. В электронном режиме через определенную программу отключается кислородный датчик. По факту должно получиться так, что ЭБУ будет получать от катализатора только самое правильное значение и ошибки на панели приборов не будет.

Без лямбда зонда двигатель работает в стандартном режиме.

Механический муляж

Такой способ намного проще. Не требуется перепрошивать программу устройства. Суть проста. Надо просто вставить подходящую втулку между зондом и местом крепления датчика (поверхность патрубка коллектора). Материал втулки должен быть бронзовый или сталь, устойчивая к высоким температурам. Втулка — это пустотелый цилиндр.

Для самостоятельного изготовления обманки, потребуется токарный станок и умении точить. Поэтому лучше отдать какому-нибудь знакомому, работающем на заводе. Обычно так это и делается.

Продаются готовые варианты. Цена готовой обманки в магазине до 1000 рублей на 2019 год. Находим расположение датчика кислорода, выкручиваем его, заворачиваем новый и все.

Электронная обманка

Есть еще один вариант обмануть ЭБУ — электронный вариант, муляж лямбда зонда. Он всегда передает хорошее значение содержание кислорода в выхлопных газах. В основе этой обманки — программируемый процессор. Такой способ обмана бортового компьютера из-за поломки кислородного датчика применяется, когда сломался второй датчик лямбды, то есть тот, который расположен в катализаторе.

Потребуется следующие материалы и инструменты:

Резистор с сопротивлением 1Ом.
Паяльник, олово, канифоль.
Неполярный конденсатор с емкостью 1мкФ (микро Фарад).

Обычно, обманка второго лямбда зонда электронного типа имеет 2 черных провода, белый и синий.

Перепрошивка блока управления автомобиля

Это ещё один способ обмана блока управления. После удаления или замены катализатора на пламегаситель можно перепрограммировать блок управления автомобиля, что позволит удалить ошибку неисправности катализатора или контроллера. При этом произойдёт снижение норм экологичности до Евро-2, при этих экологических требованиях устанавливался только один датчик кислорода, находящийся на выпускном коллекторе.

увеличится мощность двигателя;
станет более плавным переключение скоростей;
произойдёт снижение расхода топлива;
улучшатся тяговые показатели;
произойдёт улучшение общей динамики автомобиля;
автовладелец сможет навсегда забыть о существовании второго кислородного датчика.

Разновидности по материалу изготовления

Автомобильные каталитические нейтрализаторы разделяют на категории по конструкции наполнителя:

стандартные керамические, рассчитанные на максимальную температуру газов до +850°С;
металлические, отличающиеся повышенной прочностью;
спортивные, рассчитанные на двигатели с повышенной мощностью и создающие пониженное сопротивление потоку.

Керамические

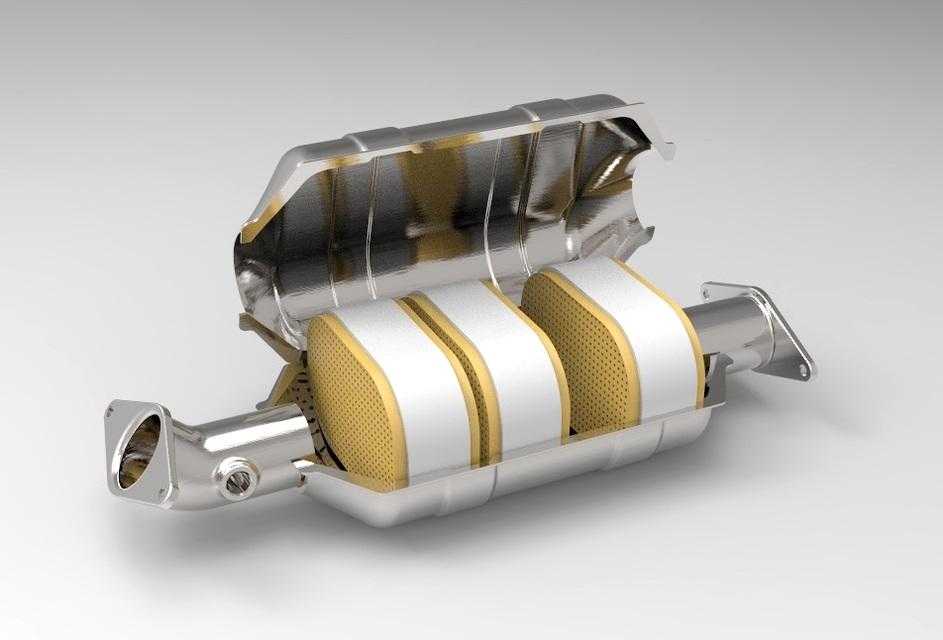

Внутри нейтрализатора установлена керамическая вставка с сотами, поверхность покрыта сплавом платины и родия либо платины и палладия. Конструкция обеспечивает повышенную поверхность соприкосновения газов с активными материалами.

Керамический катализатор относится к стандартным моделям.

За счет применения керамической основы (магниево-алюминиевого силиката) удалось снизить себестоимость производства, но узел имеет ресурс в пределах 100-150 тыс. км. При использовании топлива соответствующего качества и регулярном техническом обслуживании нейтрализаторы выдерживают до 300 тыс. км и более.

Недостатками изделий является низкая механическая прочность керамической вставки, которая разрушается от вибраций и температурных расширений. На материал оказывает негативное влияние моторное масло, которое выбрасывается из двигателя (например, при износе маслосъемных колпачков на стержнях клапанов).

… о работе катализатора

При засорении сот поток газов замедляется, что приводит к падению мощности и затрудненному пуску холодного двигателя.

Металлические

В таких нейтрализаторах вместо керамики использована гофрированная фольга толщиной до 0,05 мм, прикрепленная к кожуху тугоплавким припоем. Конструкция выдерживает длительный нагрев до +1100 °С и не восприимчива к ударным нагрузкам. На поверхности фольги имеется адсорбирующий слой из окиси алюминия с покрытием из благородных металлов, обеспечивающих окислительные и восстановительные реакции.

Металлические нейтрализаторы имеют повышенную цену и используются при ремонте выхлопных систем автомобилей.

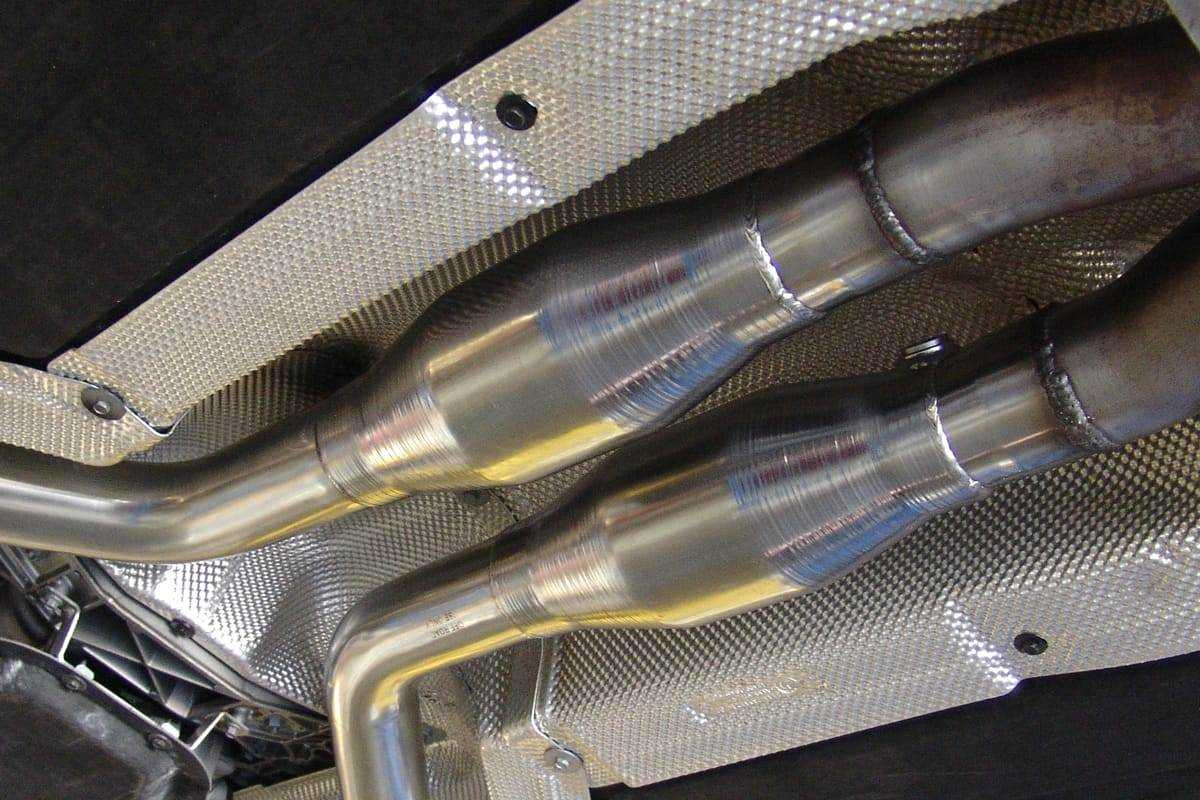

Спортивные

Катализатор для спортивных машин отличается высокой пропускной способностью.

Катализаторы для гражданских машин создают сопротивление потоку выхлопных газов. На спортивных двигателях используют узлы с повышенной пропускной способностью за счет увеличения габаритов сот. Для обеспечения дожигания на поверхности нанесен увеличенный по толщине слой активного вещества.

Преимуществами изделий являются повышенная температурная стойкость и способность выдерживать ударные и вибрационные нагрузки. Нейтрализаторы могут использоваться в качестве ремонтных (может потребоваться перепрограммирование блока управления).

Особенности каталитического нейтрализатора дизельного двигателя

Двигатели с воспламенением от сжатия (как атмосферные, так и снабженные наддувом) отличаются сниженной термической нагрузкой. В отработавших газах присутствуют частички сажи и окислы азота. Поток выхлопа не в состоянии прогреть нейтрализатор до рабочей температуры, необходимой для разложения частиц NOx.

Для компенсации недостатка применяют систему рециркуляции газов EGR, но ужесточившиеся требования не позволяют уложить выхлоп в нормативы.

В моторах, выпущенных после 2017 г., применяют принудительный впрыск мочевины (система AdBlue) в поток газов перед нейтрализатором. Это вещество вступает в реакцию с окислами азота. Технология позволяет снизить содержание NOx на 90% и используется на моторах, соответствующих категории Евро-5+ и Евро-6.

В конструкцию нейтрализатора входит специальный фильтр Diesel Particulare Filter, улавливающий частицы сажи. Нагар периодически выжигается путем подачи дополнительного топлива, которое догорает в полости фильтра (процесс регенерации).

Сажевый фильтр внутри автомобильного катализатора.

Приблизительный срок службы устройства

Период эксплуатации нейтрализатора зависит от качества изготовления наполнителя и используемого топлива.

… о работе катализаторов

Владельцы ряда машин сталкиваются с разрушением керамической вставки через 30-50 тыс. км пробега, но большинство катализаторов сохраняет работоспособность вплоть до 150-180 тыс. км.

На территории ЕС автомобили не требуют установки нового катализатора при пробегах больше 300 тыс. км.

Распространенные причины выхода из строя автомобильного катализатора

Нейтрализатор выходит из строя по следующим причинам:

разрушение или оплавление керамики;
засорение сот нагаром или посторонними частицами.

Разрушение

Под воздействием высоких температур и вибраций керамическая вставка начинает крошиться с образованием мелкой пыли и обломков. Частицы забивают соты и забрасываются в камеры сгорания потоками газов в момент перекрытия клапанов. Детонация двигателя негативно воздействуют на нейтрализатор, ударные волны разбивают перемычки и быстро выводят узел из строя.

Разрушение катализатора вследствие выгорания.

Выплавление и выгорание

На состояние катализатора влияет процесс сгорания топлива. При попадании горючего температура в полости нейтрализатора превышает +1000°С, что приводит к оплавлению керамики и засорению сот. Проблема возникает при использовании бензина низкого качества, пропусках зажигания и при неправильной регулировке механизма газораспределения.

Образование нагара

В процессе эксплуатации на поверхности сот оседает нагар (например, от частиц моторного масла), который ухудшает условия дожигания вредных компонентов. Датчики кислорода передают в блок управления ошибочную информацию, что приводит к обеднению или обогащению смеси. Попадающее в нейтрализатор топливо сгорает и разрушает керамические соты, ускоряя выход узла из строя.

Появление инородных частиц

Инородные тела не могут попасть в герметичный корпус нейтрализатора, но при разрушении сот образуются мелкие фрагменты керамики. Обломки попадают в каналы и перекрывают проходное сечение. Из-за нарушения газообмена падает мощность мотора и растет расход топлива, которое частично сгорает в катализаторе и необратимо разрушает узел.

Электронная обманка катализатора своими руками и схема эмулятора

Настоящий электронный эмулятор представляет собой микропроцессорный прибор, состоящий из однокристальной микросхемы. Принцип его работы основан на формировании выходного сигнала, который по форме соответствует информации при рабочем нейтрализаторе. Такой вариант для самостоятельного выполнения сложен, поэтому сразу стоит рассмотреть способ попроще. Для его реализации нужно приготовить:

Электрический паяльник.
Припой и канифоль.
Нож и бокорезы.
Сопротивление 200 Ком мощностью 0,25 Вт.
Конденсатор неполярный емкостью 4,7 МкФ.

Принцип функционирования системы заключается в усреднении показаний кислородного датчика, который установлен после нейтрализатора. Способ подключения компонентов эмулятора прост и универсален. Все элементы подсоединяются непосредственно к проводникам бортовой сети автомобиля. Перед подключением своими руками электронной обманки на катализатор следует отключить клеммы аккумуляторной батареи, чтобы исключить возможность короткого замыкания.

После реализации проекта машина демонстрирует неплохую динамику. Однако может появиться эффект переобогащения горючей смеси, что вызывает отложение слоя сажи в выпускном коллекторе. Кроме этого, на некоторых моделях появляется ошибка Р0133, указывающая на низкую скорость реакции лямбда-зонда.

После Удаления Катализатора Увеличился Расход Топлива

Но в высококлассных автомастерских придумали, как обмануть ЭБУ двигателя – мы перепрошивем ЭБУ двигателя, исключая из цепи второй лямда-зонд. Электроника «считает», что второго детектора в газовыхлопной системе не существует, поэтому ни каких показаний от него не ждёт, и мотор функционирует в обычном порядке. С «обманкой» (поставленной после удаления катализатора) потребление топливной смеси остаётся таким же, как и раньше было с каталитическим нейтрализатором.

При исключении из газовыхлопной системы катализатора на бензиновом моторе продукты сжигания топливной смеси будут воздействовать не потухшим пламенем и приводить к выходу из строя деталей газовыпускной системы (резонатор, глушитель). Для увеличения срока службы газовыпускной системы необходимо обязательно смонтировать в неё пламегаситель. Если такая возможность есть, то можно заменить катализатор на пламегаситель в том же месте. Если катализатор просто выкинуть из системы, то ЭБУ двигателем покажет ошибку «недостаточная эффективность катализатора p0420». Чтобы подобного не произошло либо производится установка обманки, либо полноценная перепрошивка ЭБУ двигателем на работу в рамках «Евро2». Чем современнее и сложнее автомобиль — тем сложнее методики проверки и контроля эффективности работы катализатора, по этому применение обманок по значимости результата сходит на нет. Так, например, по мере снижения производительности катализатора ЭБУ двигателем может менять состав смеси для уменьшения износа катализатора.

При удалении сажевого фильтра на дизельном моторе обязательно нужно отключить программно в ЭБУ двигателем использование сажевого фильтра — внести изменения в прошивку. Это позволяет дополнительно значительно улучшить динамические показатели мотора. Наличие в СТО специалистов необходимой квалификации, современного оборудования, а так же прошивок от мировых производителей различных брендов автомобилей с необходимыми доработками позволяют нам полноценно удалить сажевый фильтр почти на любом дизеле.

Обманка лямбда зонда Матиз

В борьбе за снижение уровня токсических выбросов принимают активное участие не только иностранные автомобильные концерны, но и отечественные. Подтверждение тому установка катализаторов отработанных газов. Помимо катализатора, необходим датчик кислорода, иначе его еще называют «лямбда зонд». Изделие предназначено для сканирования содержимого в выхлопном потоке и передаче данных центральному блоку управления для принятия решения. Работа в тандеме с катализатором будет максимально эффективна при условии использования бензина высокого качества и должного показателя октанового числа. В противном случае неисправностей не избежать.

Особенности самостоятельной диагностики автомобильного катализатора

Владелец автомобиля может самостоятельно оценить состояние нейтрализатора и креплений узла к трубопроводам выхлопной системы.

Для выполнения работ потребуется набор гаечных ключей и головок. Поскольку болты крепления обгорают под воздействием высоких температур, то понадобится специальная жидкость для отмачивания резьбы (например, WD-40).

Визуальный осмотр

Для осмотра необходимо вывернуть датчики кислорода и осветить внутреннее пространство светодиодным фонариком. Методика позволяет обнаружить разрушение керамики, но оценить состояние поверхности сот невозможно. Не допускается температурная деформация металлического корпуса (наблюдается при перегреве узла из-за сгорания попавшего внутрь топлива).

Температурный тест

Адаптер ELM327 для температурной диагностики катализатора.

Для его проведения понадобится адаптер ELM327, который подключают к диагностическому разъему. Устройство может собирать информацию от датчиков и передавать ее на сопряженный смартфон с установленным программным обеспечением Car Scanner ELM OBD2. Затем необходимо запустить двигатель и зайти в раздел контроля катализатора.

При нормальных условиях работы максимальная температура внутри нейтрализатора составит около +660°С (внутри устройства предусмотрен чувствительный элемент, непрерывно контролирующий степень нагрева).

Тест на разрушение сот

Программа Car Scanner ELM OBD2 позволяет оценить состояние керамического элемента по сигналам от вторичного датчика кислорода. Для исправного нейтрализатора значение составляет 0. По мере износа параметр увеличивается до 1,0 (сигнал о выходе узла из строя, включающий контрольный индикатор Check Engine). При нормальных условиях эксплуатации нижний порог сигнала от сенсора лежит в пределах от 0,05 до 0,2 (зависит от режима движения, температуры и влажности воздуха, качества заправленного топлива).

Проверка давления

Для оценки проходимости сот необходимо:

Отвернуть первичный датчик кислорода (находится перед корпусом нейтрализатора).
Установить резьбовую втулку с термостойким шлангом, соединенным с манометром.
Запустить двигатель и довести обороты до 2,5-3,0 тыс. в минуту.
Через 10-15 секунд заглушить мотор. Нормой считается давление в пределах 0,3-0,35 кг/см², рост параметра до 0,5 кг/см² и выше указывает на частичное засорение сотовой вставки нейтрализатора.

Ослабление болтов

Для быстрого тестирования в гаражных условиях необходимо ослабить болты крепления нейтрализатора к коллектору, а затем запустить двигатель. Если пуск происходит без затруднений, то следует детально осмотреть катализатор.

… о диагностике катализатора

Методика не подходит для двигателей, оснащенных нейтрализатором, совмещенным с выпускным коллектором (разъединить детали можно только абразивным инструментом).

При тестировании возможно появление ошибок от датчиков кислорода из-за подтягивания атмосферного воздуха через образовавшиеся щели.

схема датчиков дэу матиз с 2-мя датчиками кислорода. 1 ноя 2008. Не так давно появился и 2-ой датчик кислорода — без него соответствия нормам Евро III не достигнуть. Что практически, что моторы как и раньше.

18 авг 2012. Но вот с лямбда-зондом (датчиком кислорода) нашему клиенту остается оказалось совсем не так. На Хонде к нему подходит 4 провода (см. схему выше): Голубий. 10 мар 2015. Здрасти! Подскажите, конденсатор в схеме нужно ставить. скажите пожалуйста 1 датчик оказывает влияние на мощность на троение дв ?. 22 июн 2015. Подойдёт ли эта схема на лексус ес 300 2002 года. Только там три. Проверка неисправного датчика кислорода ч. 1. Duration: 3:14. Лямбда-зонд (датчик кислорода). Энциклопедия японских. 3 денька вспять на понели зажегся датчик поломки инжектора. Заехал на диагностику- компьютер. DAEWOO MATIZ Коды самодиагностики. вероятнее всего датчик кислорода либо по другому альфа зонд нашему клиенту остается вопросы вам в личный кабинет сайта. Ссылка. Торговля запчастями датчик кислородный для авто Daewoo. Датчик кислорода (лямбда-зонд) для а/м Daewoo Nexia, Matiz 0. 8, Шевроле Lanos, Spark. 16 май 2015. Что такое лямбда-зонд. Какие возникают признаки при его неисправности, как проверить и сменять датчик кислорода. 18 авг 2012. Однако вот с лямбда-зондом (датчиком кислорода) что остается сделать нашему клиенту оказалось не настолько. На Хонде к нему подходит 4 провода (см. схему выше): Голубий. Расход горючего на Дэу Нексия. Daewoo Nexia FAQ

Читайте так же

Особенности работы лямбда-зондов (датчиков кислорода. Торговля запчастями датчик кислородный для авто Daewoo. Датчик кислорода (лямбда-зонд) для а/м Daewoo Nexia, Matiz 0. 8, Шевроле Lanos, Spark. 9 июн 2014. Любой из производителей датчиков концентрации кислорода заносит в. Для Daewoo Matiz интересующий нас датчик производства. 1-ые признаки неисправности лямбда-зонда либо как. Как проверить лямбда зонд и сделать эмулятор 2-го датчика. Список датчиков на Дэу Нексия, их описание и методы проверки работоспособности. Датчик концентрации кислорода (ДК, ДКК, лямбда- зонд). 18 авг 2012. Однако вот с лямбда-зондом (датчиком кислорода) что остается сделать нашему клиенту оказалось не настолько. На Хонде к нему подходит 4 провода (см. схему выше): Голубий. Датчики на Дэу Нексия. Daewoo Nexia FAQ 16 май 2015. Что такое лямбда-зонд. Какие возникают признаки при его неисправности, как проверить и сменять датчик кислорода. Блок предохранителей и реле в Daewoo Matiz Лямбда зонд (датчик кислорода). Как одурачить 2-ой лямбда. Сделай сам / ОчУмелые ручки. Форум хозяев Ravon Matiz. Как проверить лямбда зонд и сделать эмулятор 2-го датчика. 1-ые признаки неисправности лямбда-зонда либо как. 22 июн 2015. Подойдёт ли эта схема на лексус ес 300 2002 года. Только там три. Проверка неисправного датчика кислорода ч. 1. Duration: 3:14. Датчики на Дэу Нексия. Daewoo Nexia FAQ Посоветуйте-на матизе загорел датчик инжектора Ремонт и. Расход горючего на Дэу Нексия. Daewoo Nexia FAQ Диагностика бухгалтерской системы управления движком автомобиля. Сервис-мануал Daewoo Matiz (Редакция ЗА Рулем ) / Сервис-мануал. Установил Датчик Кислорода , рекомендованый почетаемым Максимом. Лямбда-зонд (датчик кислорода) на Suzuki Eskudo. Схема L-коррекции с одним и 2-мя датчиками кислорода мотора. 1 – впускной коллектор; 3.2.

Решил я для профилактики прочистить датчик Вдруг поможет с расходом))) Ну если умрет- то его проблемы Читал, что нужна ортофосфорная кислота… Преобразователь ржавчины на этой основе должен подходить нормально…Долго искал по хоз магазам… Нашел далеко не сразу…

Итак! Где же этот датчик? Снимаем воздухан- под ним:

Для удобства свинчивания его- я снял крышку (на ней рука нарисованная- мол на слабо прикоснуться на заведеный двигатель) Три ржавых болта там…

Сам датчик снимаем ключом на 22

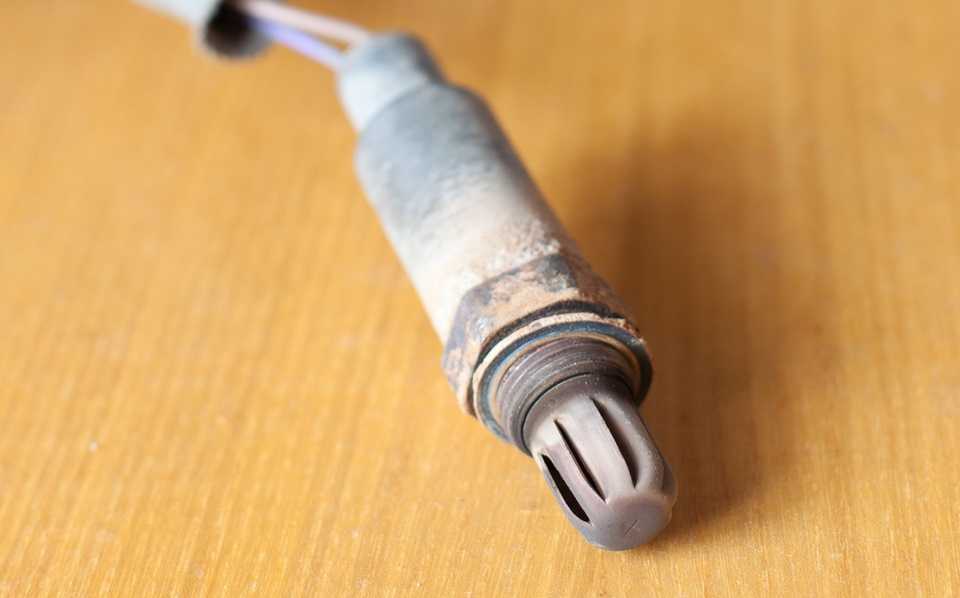

Принес домой и взял в руки зеркалочку. Чтоб фоточки были позачетнее;))))

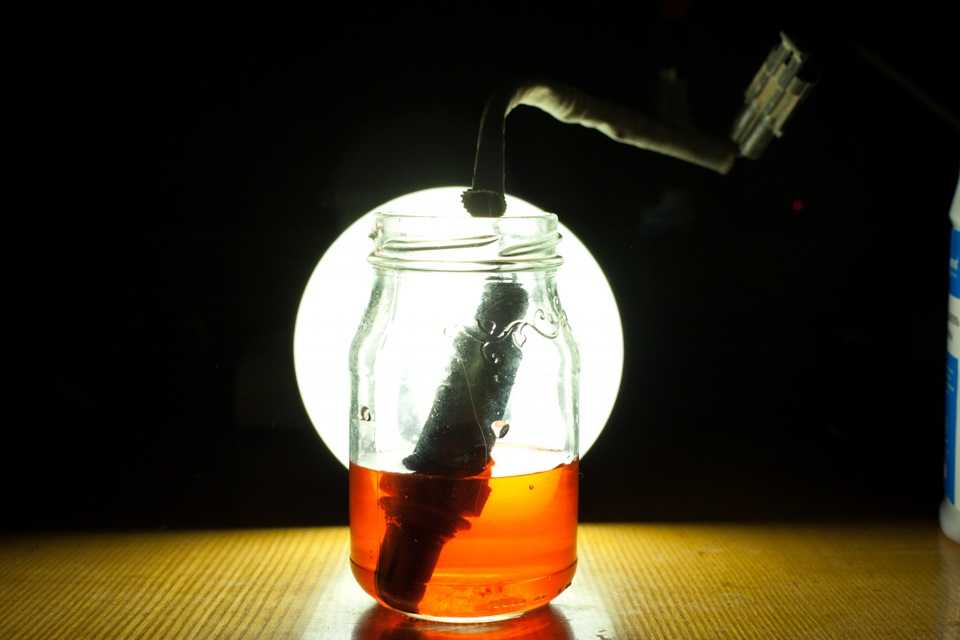

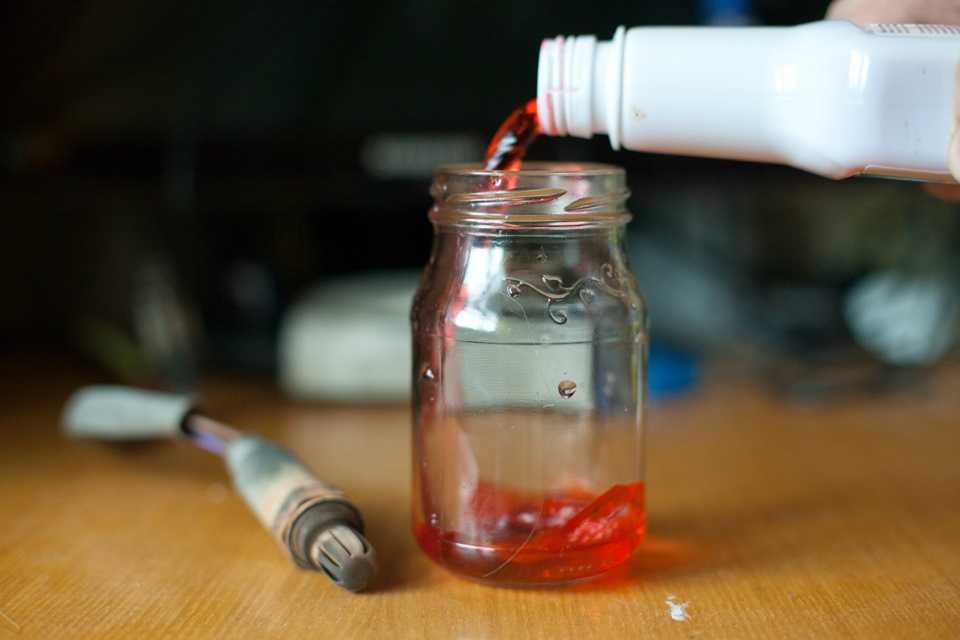

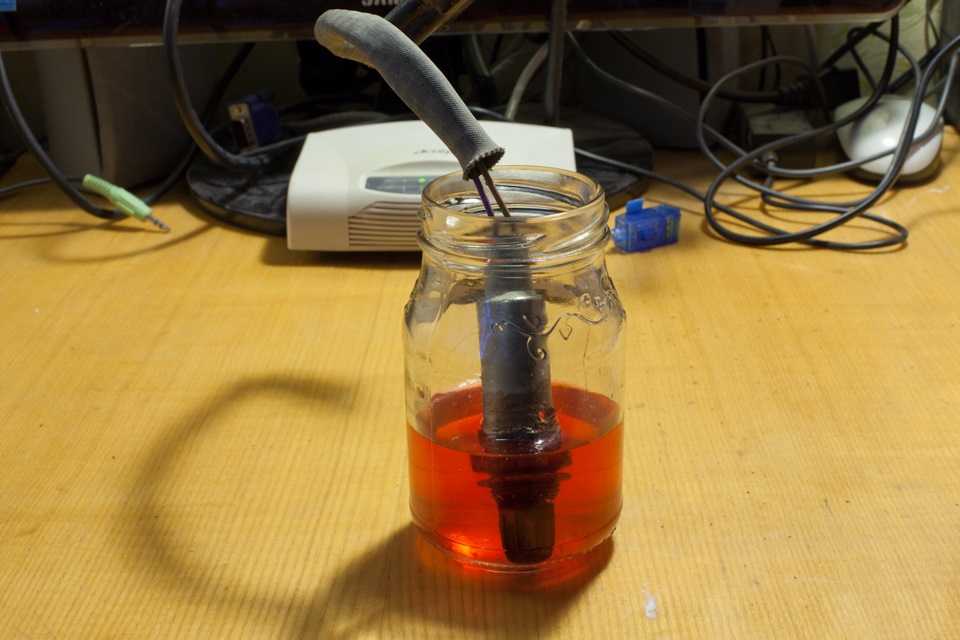

Ну и оставляю отмокать минут на 15-20

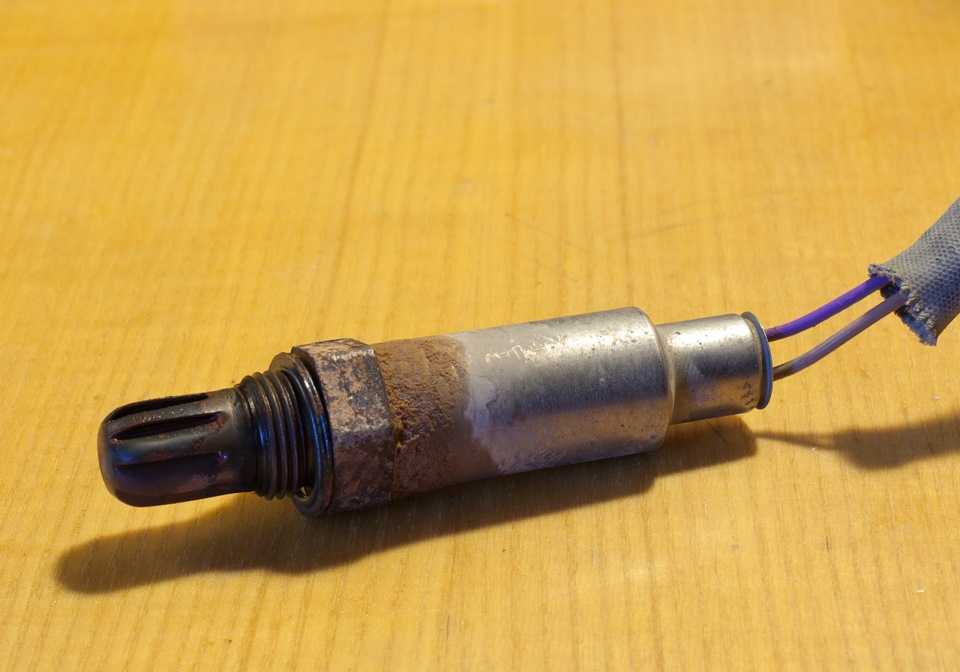

Промыл под горячей водой датчик после «ванны». Вот такой он стал… Вид чуток получше

По расходу не могу ничего сказать… Проехался км на 50… В одну сторону 25км проехал- ощущений нет. Заглушил- прошелся, подышал природным воздухом. А вот обратно ехал- мне кажется появилась какая-то плавная динамика. Ускорение то же, но как-то по другому стал вжиматься в сидение))) Плавно и приятно))))

Еще заметил- после замены (скидывал клему минут на 20)- холостые обороты под 2000… Раньше не замечал такого (тахометра не было). Непрогретая машина… Потом спали обороты до 1200… И стояли так… Стоило включить фары- обороты упали до 900-1000… Кислородник тут ни при чем?

И по РХХ вопрос… После прочистки мною- стал он звенеть… Металлическая частая трель…

Кислородный датчик

Лямбда зонд — это датчик остаточного кислорода. Устанавливается в выпускном коллекторе двигателя транспортных средств, а также в дымоходе современных котлов отопления. Обозначается значком греческого алфавита λ-зонд. Простыми словам, лямбда зонд — это датчик, который считывает, сколько не сгоревшего кислорода осталось в выхлопных газах.Чтобы соответствовать международным нормам по экологичности, производители машин обязаны устанавливать такие электронные устройства. Они уменьшают количество вредных веществ.

Каталитические конвекторы занимаются сжиганием оксидов углерода и азота в выхлопной системе, прежде, чем это все пойдет наружу. Лябда-зонд одна из составляющих этого устройства и является неотъемлемой частью для правильной работы аппарата. Для чего и как делать обманку на лямбда-зонд?Кислородный датчик — лямбда-зонд следит за составом смеси, вернее за концентрацией продукцией сгорания топливно-воздушной смеси. Данные он передает на электронный блок управления (ЭБУ).

Из-за низкого качества дорожного покрытия и не всегда качественного топлива, часто бывает, что лябмда зонд ломается вместе с катализатором.

Заключение

В действительности Daewoo Matiz, несмотря на указанные недостатки и вопреки стереотипам, не доставляет особых проблем в эксплуатации. А если что-то и сломается, то ремонт будет недорогим – запчасти дешевы и легкодоступны. В этом и заключается причина его популярности. Корейцы доказали, что можно создать бюджетный и достаточно надежный автомобиль.

Самый большой недостаток корейского хэтчбека, помимо не лучшей защиты от коррозии – очень высокий расход топлива. В городских условиях он легко может достигнуть значения 12-13 л/100 км, что при емкости мотора 0,8 л – чрезвычайно много.
