Предохранители лифан х60

Замена предохранителей на Лифан Х60

На подготовительном этапе проверяем наличие:

• Комплекта новых модулей, реле – прерывателей;
• Отвертки с плоским наконечником;
• Пластикового пинцета для извлечения модулей с посадочного места;
• Дополнительного освещения.

Последовательность действий при замене в моторном отсеке:

• Устанавливаем машину на платформу, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Глушим двигатель, открываем капот, в правой части отсека, за аккумуляторной батареей расположен монтажный блок;
• Открываем пластиковую крышку, пинцетом извлекаем модуль по порядковому номеру;
• На место неисправного элемента вставляем новый, закрываем корпус.

Профилактические работы проводим после полного отключения силовых клемм с аккумулятора автомобиля.

Установка новых предохранителей в салоне:

• Открываем передние двери с водительской стороны. Слева от рулевой колонки внизу расположен монтажный блок с предохранителями. Сверху он прикрыт пластиковой крышкой;
• Отщелкиваем крышку, пинцетом извлекаем модуль по порядковому номеру;
• На штатное место вставляем новый предохранитель, закрываем крышку.

Реле – коммутаторы служат дольше предохранителей, замене подлежат реже. Чаще всего, после аварии, столкновения, деформации кузова, смещения геометрии конструкции.

Специалисты автомастерских рекомендуют проверять монтажный блок моторного отсека на наличие влаги после длительных поездок по лужам. Просушите, продуйте воздухом по мере необходимости. Не допускайте образования, скопления конденсата в корпусе. Избегайте прямого попадания лучей ультрафиолета.

Приобретайте запасные части, прочие расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации предохранителей, реле — прерывателей на Лифан — 60 тыс. км.

Как поступать в случае, если нет уверенности в его исправности

При неуверенности в исправности предохранителя, лучше всего перестраховаться, и поменять его на новый. Но они оба должны полностью совпадать по маркировке и номиналу.

Порой возникают такие ситуации, когда недавно переустановленный элемент сразу же перегорает. В этом случае потребуется помощь специалистов на СТО для устранения неисправностей во всей электросистеме.

В результате следует сказать, что автомобиль Lifan Solano отличается своим ненавязчивым привлекательным дизайном, разнообразным оборудованием, и, что немаловажно, небольшой стоимостью. В салоне машины весьма уютно и комфортно, поэтому водитель и пассажиры никогда не будут ощущаться усталости

Автомобиль оснащен всевозможными устройствами, приспособлениями, что намного облегчает его эксплуатацию.

Хороший уход, своевременная замена предохранителей убережет от внезапных поломок. И, если вдруг пропадает ближний или дальний свет, перестает работать электрическое оборудование, необходимо срочно проверять исправность предохранителя, чтобы не допустить выхода из строя каких-либо важных узловых элементов.

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

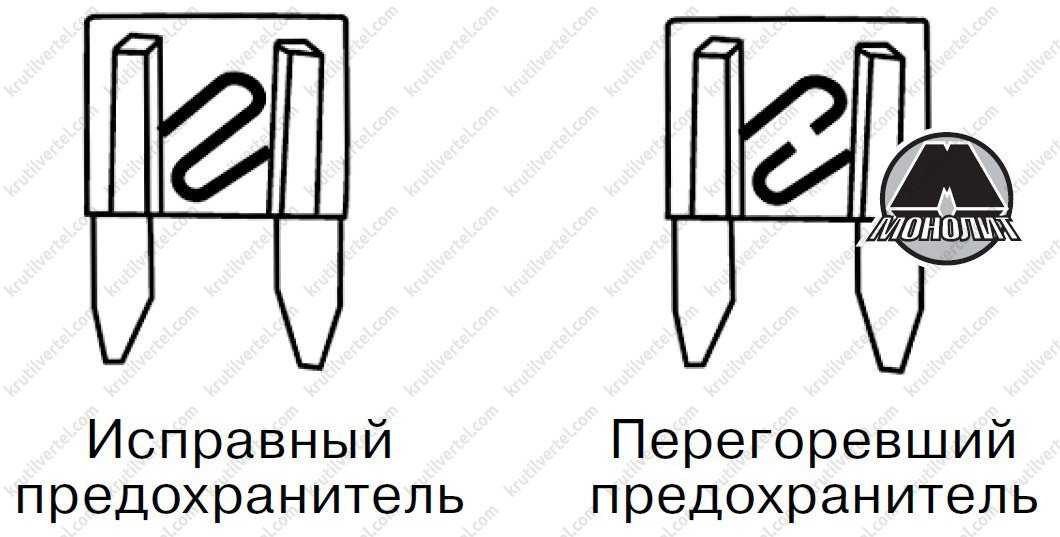

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

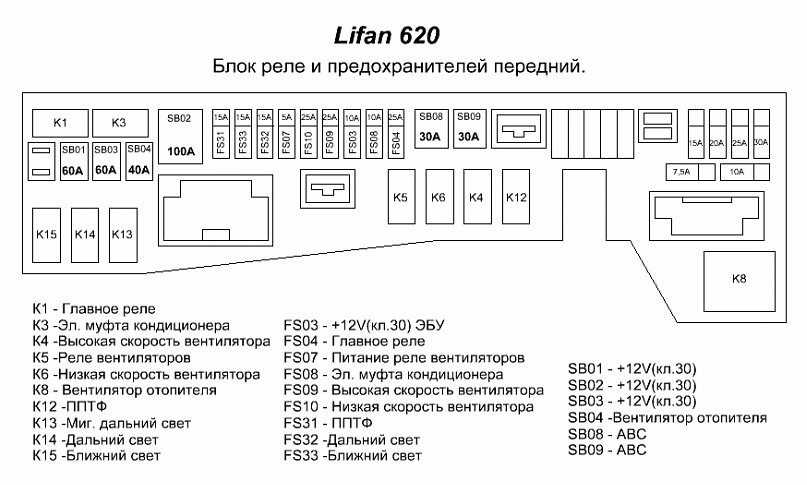

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

снимите крышку

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Блок предохранителей: устройство и причины поломок

Блок предохранителей автомобиля «Лифан», а точнее, несколько таких приборов, являются основной защитой всей электросистемы автомобиля. В состав данного устройства входят плавкие предохранители (ПП) и реле.

Первые элементы – это основные защитники электроцепи определённого прибора (фара, стеклоомыватели, дворники и т. д.). Принцип их работы основан на обесточивании своей цепи путём плавления предохранителя. Это необходимо в тех случаях, когда случаются какие-либо проблемы в электросистеме, состоящей из проводов и определённого устройства. Стоит понимать, что, к примеру, короткое замыкание может вызвать открытое воспламенение, крайне опасное для водителя и пассажиров. ПП имеют меньший номинал силы тока, при которой они перегорают, чем та же проводка или прибор, вследствие чего столь эффективны.

Реле, в свою очередь, применяются для нейтрализации потенциальных проблем, которые могут возникнуть при кратковременном увеличении силы тока в цепи. Для удобства ремонта «Лифан» все защитные элементы электрооснащения собраны в несколько блоков.

Наиболее частая проблема, которая случается с блоком предохранителей — это перегорание ПП или реле. Данная неисправность может быть вызвана рядом причин:

• поломка электронного прибора или самого блока;
• замыкание проводки;
• неправильно проведённый ремонт;
• превышение допустимой силы тока в цепи на протяжении долгого времени;
• временной износ;
• производственный брак.

Перегоревший предохранитель или неисправное реле необходимо заменить, так как от их нормальной работоспособности во многом зависит безопасность эксплуатации вашего транспортного средства. Стоит понимать, что иногда замена элемента блока может не дать результата. В таких случаях придётся устранять неисправности в другом участке электроцепи.

Lifan x60 предохранители

Жесть при замене предохранителя Лифан Солано2Я в Одноклассниках-www.ok.ru/mikhail.kuropatin Смотрим, как нужно извернуться, чтобы поменять предохранитель. Лифан х 60 расположение реле бензонасоса и предохранителяЭто бомба что есть такая опция).На lifan x60 есть такая функция, автоматически закрывать окна.Посмотрите )Lifan X60 — Отключение света при выключении зажигания.Для забывчивых. В видео показано как просто сделать своими руками, чтобы ближний свет автоматически включа…Не работает бензонасос Лифан х 60 (одна из причин).Соединили эти два провода и все ок!Надоела блокировка дверей на Lifan x60. лифанх60 Если Вам кажется, что пассажиры скоро сломают ручки в вашем LIFAN X60 то возможно это видео, поможет…Повышаются обороты X60 LifanПовысились обороты на X60 Lifan пробег 63000 практически что с этим делать Пока не знаю.LIFAN Solano не заводится — штатная блокировкаУбираем штатную блокировку на Лифан Солано Проверяем реле бензонасоса Разбираем переднюю панель.ELM 327 — СКАНИРУЕМ ЭБУ ЛИФАН Х-60НЕ ЗАБЫВАЙТЕ ПОДПИСЫВАТЬСЯ НА КАНАЛ И СТАВИТЬ ЛАЙКИ.поиск и устранение неисправности переключателя режимов стеклоочистителя замена реле Lifan X60Lifan X60 — Восстановление проводки в задней правой фареLifan X60 — Восстановление проводки в задней правой фаре Подписаться на мой канал https://www.youtube.com/channel/UCWRU0h83Sgh7OdpKDDl3V…LIFAN ЧАСТЬ 4: ПРИЕХАЛ ЭЛЕКТРИК ВЫЯСНИЛИ ПРИЧИНУ, ЗАМЕНА ДАТЧИКА. /#КИТАЙСКАЯМУДРОСТЬ #AspirantИ так сегодня посмотрел электрик что с машиной и сказал заменить датчик коленвала. Спасибо за просмотр…Замена лампы противотуманной фары на Lifan X60Ремонт печки (перестал дуть воздух).Регулятор оборотов мотора отопителя B3745180C1 Ремонт регулятора оборотов мотора отопителя. https://www.youtube.com/watch?v=TmmlPfwxenE.Лифан х 60 не заводитсяОдна из причин забит каталитический нейтрализатор.

Предохранители на Lifan Solano

Что важнее в машине: хороший внешний вид, комфортный салон или техническое состояние? Если задать такой вопрос опытному автолюбителю, то, конечно, он поставит на первое место практичность, а затем удобство и комфорт в салоне.

Ведь именно это обеспечит стабильную работу, избавит его владельца, пассажиров от всех неприятностей, которые могут возникнуть при поломке автомобиля во время движения.

Современные автомобили, такие как Lifan Solano, оснащены различными электронными системами, которые позволяют им работать в разных условиях. Но чтобы система не вышла из строя в неподходящий для владельца момент, всегда следует позаботиться об обслуживании всех узлов и деталей

И в первую очередь обратите внимание на обслуживание предохранителей. Только этот элемент сможет защитить систему от выгорания в случае перегрузки, перегрева или по любой другой причине

Роль предохранителей

Задача, которую выполняют автомобильные предохранители, довольно проста, но в то же время очень важна. Они защищают цепь электрических соединений от коротких замыканий и ожогов.

Только замена перегоревших предохранителей защищает электронику от повреждений. Но системы разных марок автомобилей оснащены предохранителями разного типа, типа, которые могут быть размещены в разных местах.

В Лифан Солано, как и в автомобилях других марок, очень часто выходят из строя узлы и агрегаты. К ним относятся и предохранители. А чтобы не допустить серьезных поломок, необходимо вовремя их заменять. Вы можете сами проверить их содержание, но для этого нужно знать, где они находятся.

Места расположения предохранителей

Предохранители защищают вентиляторы, компрессор кондиционера и другие системы от возгорания. Они также расположены в блоке, который, в свою очередь, находится в моторном отсеке.

Схема предохранителей

Когда может потребоваться заменять предохранителей

В случае возникновения таких неисправностей, как отсутствие света в фарах, выход из строя электрооборудования, стоит проверить исправность предохранителя. А если перегорел, стоит заменить. Имейте в виду, что новый элемент должен быть идентичен сожженному компоненту. Для этого в первую очередь для обеспечения безопасности выполняемых работ от АКБ отключаются клеммы, выключается зажигание, открывается блок предохранителей и извлекается пластиковым пинцетом, после чего проводится функциональная проверка выполненный.

Есть множество причин, указывающих на то, что эта деталь хоть и небольшого размера, но очень важна, поскольку предохранители защищают все системы, блоки, механизмы от серьезных повреждений. Ведь на них падает первый удар. Причем, если один из них перегорит, это может привести к увеличению токовой нагрузки в электродвигателе. Поэтому во избежание подобных ситуаций их следует вовремя заменять.

Если номинал меньше допустимого элемента, он не выполнит свою задачу и быстро закончится. Это может произойти, даже если он неправильно закреплен в розетке. Обгоревший элемент в одном из блоков может вызвать увеличение нагрузки на другой и привести к их выходу из строя.

Как поступать в случае, если нет уверенности в его исправности

Если вы не уверены в работоспособности предохранителя, лучше перестраховаться и заменить его новым. Но оба они должны полностью совпадать в маркировке и наименовании.

Иногда возникают ситуации, когда недавно переустановленный элемент сразу сгорает. В этом случае вам понадобится помощь специалистов на АЗС для диагностики всей электросистемы.

Следовательно, нужно сказать, что автомобиль Lifan Solano выделяется привлекательным и сдержанным дизайном, разнообразным оснащением и, прежде всего, невысокой стоимостью. Салон автомобиля очень гостеприимный и комфортный, поэтому водитель и пассажиры никогда не почувствуют усталости

Автомобиль укомплектован всевозможными приспособлениями, приспособлениями, значительно облегчающими его эксплуатацию.

Хороший уход, своевременная замена предохранителей убережут вас от внезапных поломок. И, если вдруг пропадает ближний или дальний свет, перестает работать электрооборудование, необходимо срочно проверить исправность предохранителя, чтобы не допустить выхода из строя важных узловых элементов.

Блок предохранителей и схема электрооборудования Лифан Х60 на русском

Долго рыли и, наконец, нарыли схемы. Для удобства они будут как на английском, так и на русском языках.

1 Схема электрооборудования (ДАТАшиты) на английском

1.1 Вырезка из руководства «Система охранной сигнализации» на русском

2 Блок предохранителей

2.1 Блок предохранителей в салоне
2.2 Центральный блок управления электропитанием салона
2.3 Блок предохранителей в моторном отсеке

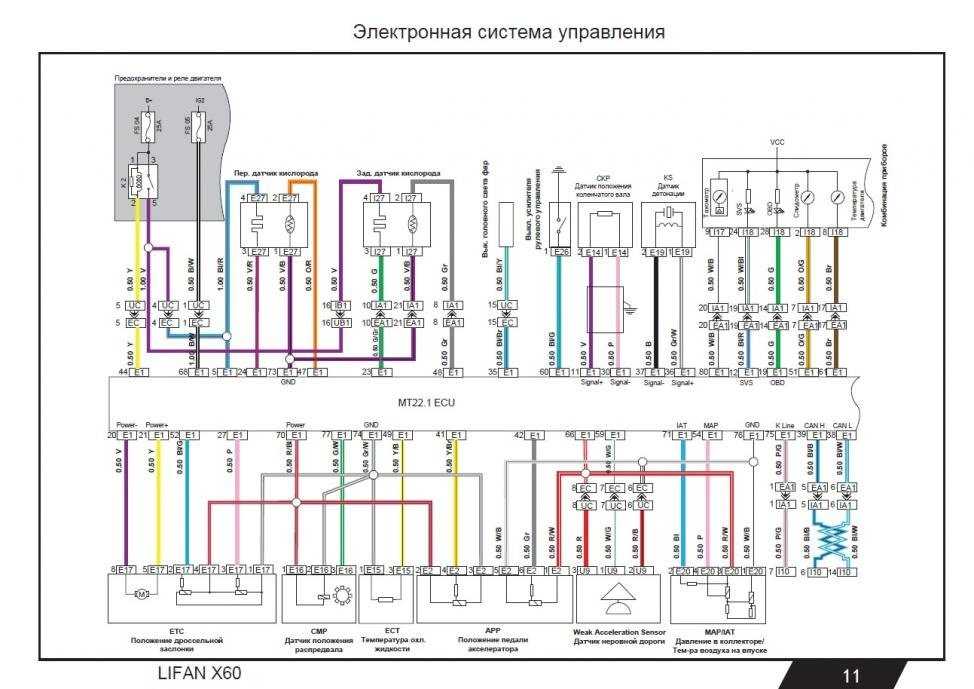

Схема электрооборудования (ДАТАшиты) на английском

Титульная страница руководства

• Формат: PDF
• Размер файла: 29 МБ
• Расположение: прямое, на нашей сайте
• Ссылка на скачивание: Скачать руководство

Пример страницы с руководства

Charging Syatem / Clock / Power

Вырезка из руководства «Система охранной сигнализации» на русском

Полностью руководство находится здесь.

Таблица неисправностей системы центрального замка

• Формат: PDF
• Размер файла: 2 МБ
• Расположение: прямое, на нашей сайте
• Ссылка на скачивание: Система охранной сигнализации (скачать)

Блок предохранителей

Расшифровка и схема блоков предохраниетелей автомобиля Лифан Х60

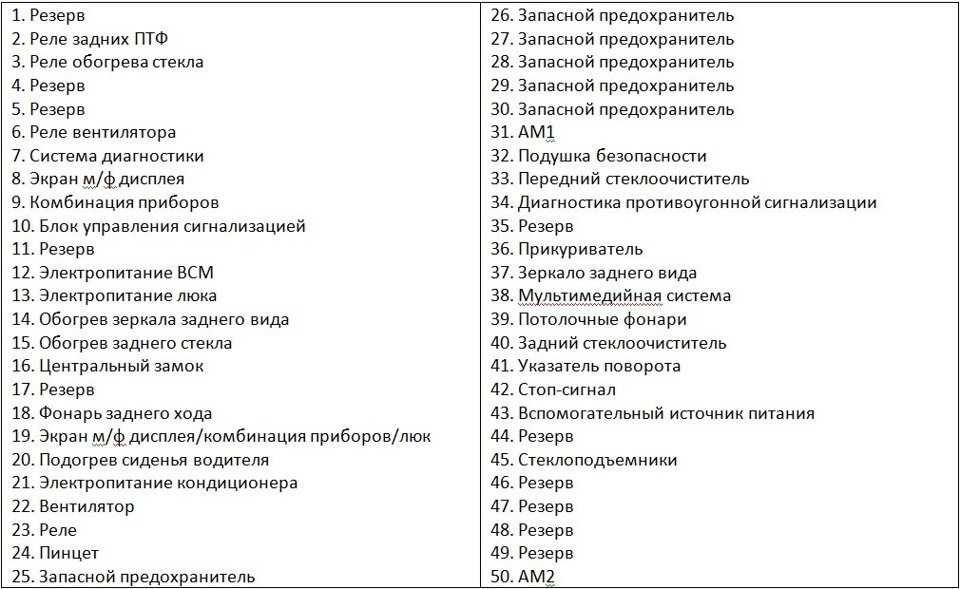

Блок предохранителей в салоне

• 1. Резерв
• 2. Реле задних ПТФ
• 3. Реле обогрева стекла
• 4. Резерв
• 5. Резерв
• 6. Реле вентилятора
• 7. Система диагностики
• 8. Экран м/ф дисплея
• 9. Комбинация приборов
• 10. Блок управления сигнализацией
• 11. Резерв
• 12. Электропитание ВСМ
• 13. Электропитание люка
• 14. Обогрев зеркала заднего вида
• 15. Обогрев заднего стекла
• 16. Центральный замок
• 17. Резерв
• 18. Фонарь заднего хода
• 19. Экран м/ф дисплея/комбинация приборов/люк
• 20. Подогрев сиденья водителя
• 21. Электропитание кондиционера
• 22. Вентилятор
• 23. Реле
• 24. Пинцет
• 25. Запасной предохранитель
• 26. Запасной предохранитель
• 27. Запасной предохранитель
• 28. Запасной предохранитель
• 29. Запасной предохранитель
• 30. Запасной предохранитель
• 31. АМ1
• 32. Подушка безопасности
• 33. Передний стеклоочиститель
• 34. Диагностика противоугонной сигнализации
• 35. Резерв
• 36. Прикуриватель
• 37. Зеркало заднего вида
• 38. Мультимедийная система
• 39. Потолочные фонари
• 40. Задний стеклоочиститель
• 41. Указатель поворота
• 42. Стоп-сигнал
• 43. Вспомогательный источник питания
• 44. Резерв
• 45. Стеклоподъемники
• 46. Резерв
• 47. Резерв
• 48. Резерв
• 49. Резерв
• 50. АМ2

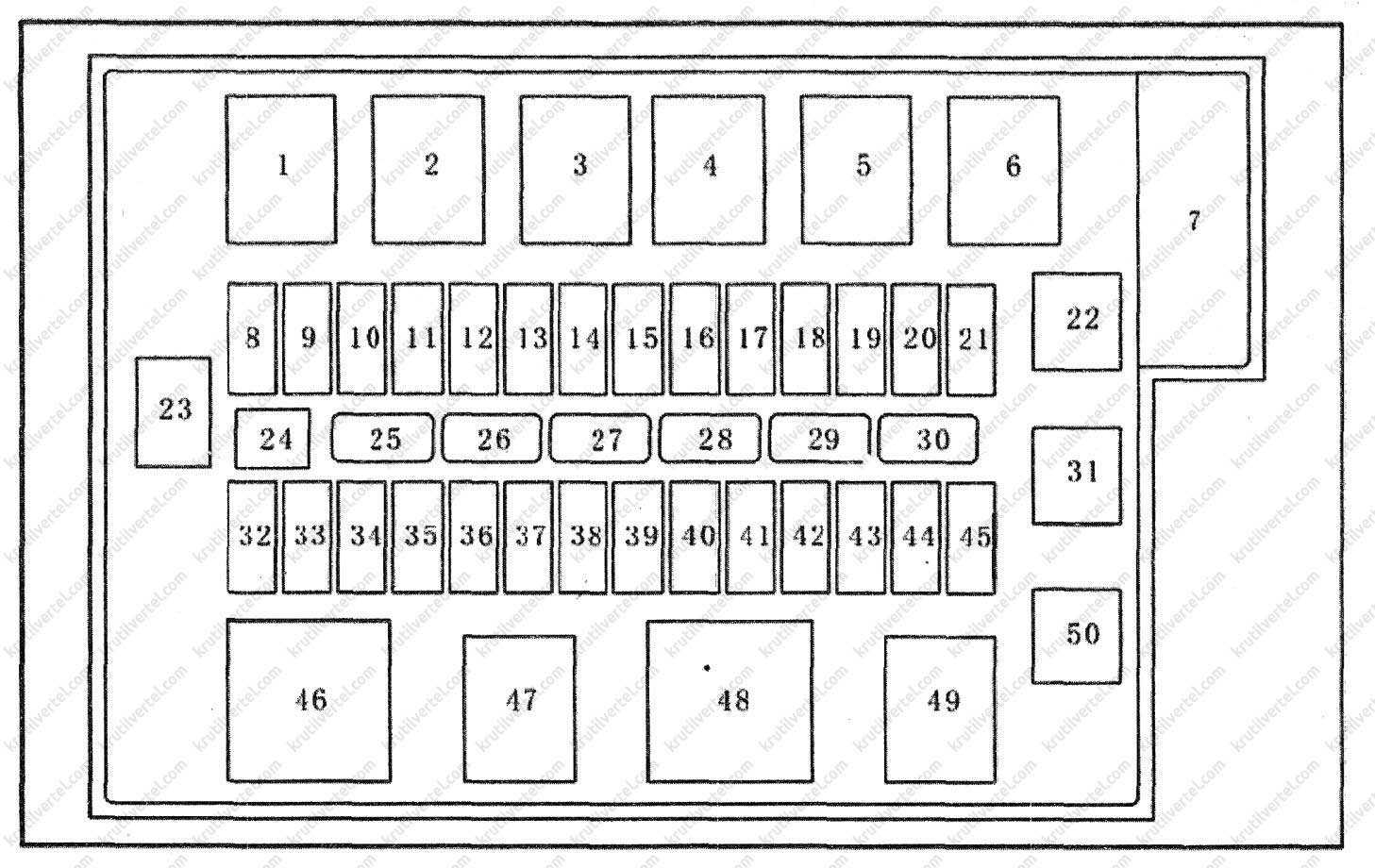

Блокпредохранителей в салоне

Блок предохранителей в салоне находится слева от руля сразу под корректором угла наклона фар. Снимаете крышечку и получаете доступ к предохранителям.

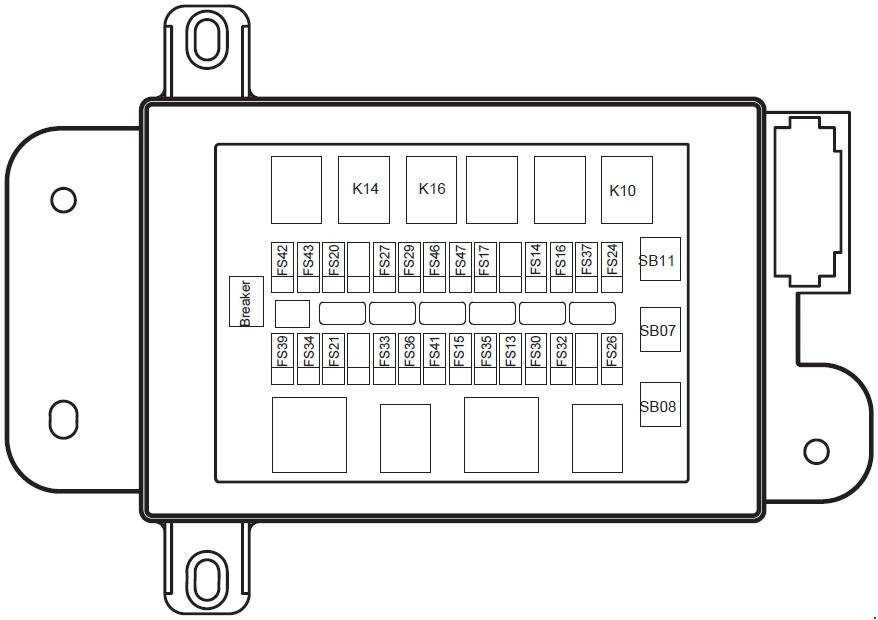

Центральный блок управления электропитанием салона

• 1. Разъем центрального блока управления.
• 2. Разъем центрального блока управления.
• 3. Разъем центрального блока управления.
• 4. Разъем центрального блока управления
• 5. Разъем центрального блока управления
• 6. Разъем центрального блока управления
• 7. Разъем центрального блока управления

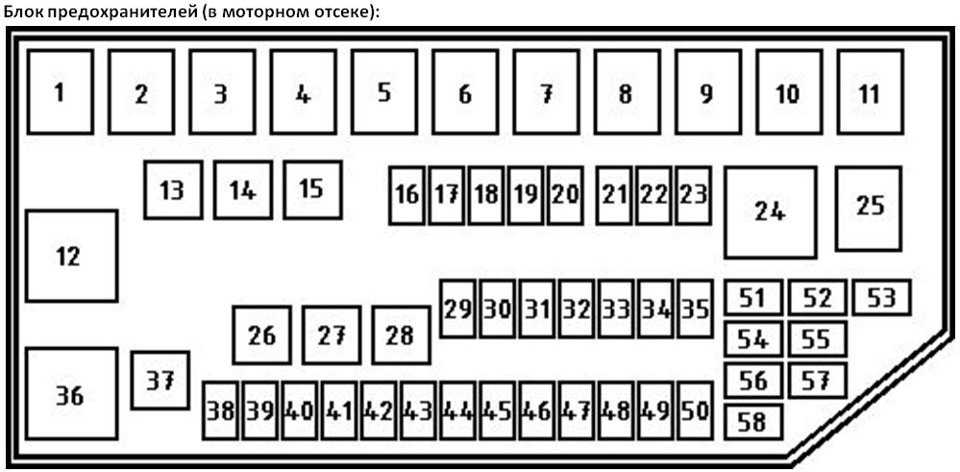

Блок предохранителей в моторном отсеке

• 1. Реле дополнительного вентилятора
• 2. Реле компрессора
• 3. Реле топливного насоса
• 4. Реле звукового сигнала
• 5. Реле плафона
• 6. Реле передних ПТФ
• 7. Реле кратковременного включения дальнего света
• 8. Реле дальнего света фар
• 9. Реле ближнего света фар
• 10. Резерв
• 11. Резерв
• 12. Реле основного вентилятора
• 13. Резерв
• 14. Основной вентилятор
• 15. Дополнительный вентилятор
• 16. Вентилятор
• 17. Компрессор
• 18. Масляный насос
• 19. Резерв
• 20. Резерв
• 21. Резерв
• 22. Резерв
• 23. Резерв
• 24. Главное реле
• 25. Резерв
• 26. Резерв
• 27. Резерв
• 28. Резерв
• 29. Плафон
• 30. Звуковой сигнал
• 31. Передние ПТФ
• 32. Лампа дальнего света
• 33. Лампа ближнего света
• 34. Главное реле
• 35. Резерв
• 36. Реле скорости вентиляторов
• 37. Пинцет
• 38. Электронный блок управления системой впрыска топлива
• 39. АВЗ
• 40. Генератор, катушки зажигания
• 41. Резерв
• 42. Резерв
• 43. Резерв
• 44. Резерв
• 45. Резерв
• 46. Резерв
• 47. Резерв
• 48. Резерв
• 49. Резерв
• 50. Резерв
• 51. Запасной предохранитель
• 52. Запасной предохранитель
• 53. Запасной предохранитель
• 54. Запасной предохранитель
• 55. Запасной предохранитель
• 56. Запасной предохранитель
• 57. Запасной предохранитель
• 58. Запасной предохранитель

Рекомендуем к прочтению

Как проверить бензонасос

Лифан х60 не работает прикуриватель

Не заводится Лифан — Выездная техпомощь Брат-Домкрат

• Быстро приедем
• Оплата по факту
• Все инструменты с собой

Лифан не заводится — такая ситуация часто возникает у автовладельцев. Причин этого явления может быть довольно много. Иногда это связано с неумелыми действиями неопытного водителя, иногда – с вполне объективными причинами. Определить, какая именно из неисправностей стала причиной того, что двигатель заглох, под силу не каждому водителю. Для этого нужно провести целый ряд манипуляций – и они могут не увенчаться успехом. Поэтому советуем не спешить с выводами и обратиться к помощи специалистов. Возможно, неисправность, ставшую причиной проблем с запуском двигателя, можно быстро устранить – и отправиться в дорогу.

• от 2 500 руб.
• Вызвать специалиста
• Обратный звонок

После созвона с вами мастер немедленно выезжает по указанному адресу. Профессиональная диагностика С помощью специального оборудования мастер точно определяет причину поломки. Мастер исправляет поломку на месте (если это возможно), или подробно расскажет, где и как можно решить эту проблему.

Почему не заводится Лифан?

Быстрого и односложного ответа на вопрос «почему не заводится машина» не сможет дать и опытный автомеханик, поскольку причины такого явления невероятно разнообразны и многочисленны.

В качестве основных, ведущих к трудностям с запуском двигателя машины, можно назвать проблемы с системой зажигания (отсутствие/плохое искрообразование или полное его отсутствие), и несоответствие топливной смеси необходимым требованиям, либо затрудненное ее попадание в камеру сгорания.

К наиболее частым причинам трудностей «включения» двигателя стоит отнести следующие:

• залито некачественное топливо;
• засорившиеся форсунки;
• забившиеся фильтры топливной очистки;
• малое давление в топливной системе, причиной чего служит вышедший из строя регулятор давления или сбои в работе самого насоса;
• сильно загрязненный воздушный фильтр;
• большое количество «мусора», скопившееся в клапане холостого хода (верный признак этого — машина заводится и глохнет через несколько секунд).

Все вышеперечисленное приводит к тому, что двигатель Лифан не заводится, хотя стартер крутит, но свечи (если их выкрутить) остаются сухие. Конечно, нельзя исключать и такую банальную для холодного времени года проблему, как замерший в выхлопной трубе конденсат.

Предохранители Лифан Х60: где находятся, замена

За основу схемы электрического питания автомобиля Лифан Х60 взята конструкция от Тойота Рав 4. Впрочем, многие детали и агрегаты также позаимствованы у японского бренда.

Где находится монтажный блок:

• Основной: в салоне машины, слева от рулевой колонки;
• Дополнительный: под капотом, в моторном отсеке.

Общее количество предохранителей и реле – коммутаторов свыше 100 штук. С целью ускорения и упрощения процесса идентификации по порядковому номеру, на тыльной стороне крышки корпуса нанесена маркировка, распиновка, расшифровка по каждому из модулей.

Процесс замены предохранителей вовсе не сложный, но требует внимательности со стороны мастера. Некорректный монтаж выводит из строя оборудование.

Предохранители

Примечание:

Если какое-либо электрическое оборудование автомобиля выходит из строя, возможно, перегорел предохранитель. В этом случае проверьте предохранитель и при необходимости замените его.

Перед заменой предохранителя выключите зажигание и выньте ключ.

Замена предохранителя в моторном отсеке

1. Откройте капот двигателя, поднимите защелку блока предохранителей и снимите крышку блока предохранителей.

2. Вытащите соответствующий предохранитель с помощью специальных плоскогубцев и проверьте, не перегорел ли он.

3. Установите новый предохранитель соответствующего номинала. Названия предохранителей указаны на коробке предохранителей. Номинальный ток указан на предохранителе.

Замена предохранителя в салоне

1. Нажмите на защелку и кнопку перчаточного ящика водителя, чтобы открыть, или снимите колпачок, поддев его через прорезь с помощью отвертки.

2. Наклоните и снимите перчаточный ящик со стороны водителя.

3. Вытащите соответствующий предохранитель с помощью специальных плоскогубцев и проверьте, не перегорел ли он.

4. Установите новый предохранитель соответствующего номинала. Названия предохранителей указаны на блоке. Номинальный ток указан на предохранителе.

Внимание:

Не используйте отремонтированные предохранители.

Не заменяйте предохранитель металлической пластиной, канцелярской скрепкой и т.д.

Не используйте предохранители с силой тока выше указанного значения, так как это может привести к повреждению других частей электрической системы.

Роль предохранителей

Задача, которую выполняют автомобильные предохранители, совершенно простая, но в то же время очень ответственная. Они защищают цепь электрических соединений от замыкания и перегорания.

Только смена перегоревших предохранителей оберегает электронику от выхода из строя. Но системы различных марок авто оснащается разным типом, видом предохранителей, которые могут располагаться в разных местах.

В Lifan Solano, как и в авто других марок есть узлы, агрегаты, которые чаще всего выходят из строя. Относятся к ним и предохранители. И чтобы не допустить серьезных поломок необходимо их вовремя заменять. Проверить их исправность можно и самостоятельно, но для этого необходимо знать о том, в каком месте они находятся.

Это интересно: Расчет налога на авто по лошадиным силам: разъясняем по порядку

Описание предохранителей

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
K 1	Противотуманные фары
K 2	Сигнал
K 3	Обогрев заднего стекла
K 4	Цепь электрического питания
K 5	Топливный насос (бензонасос)
K 6	Зарезервировано
K 7	Зарезервировано
K 8	Омыватель фар
K 9	Электрический вентилятор системы кондиционирования
K 10	Муфта компрессора
K 11	Зарезервировано
K 12	Реле стартера
K 13	Зарезервировано
K 14	Электронный блок управления двигателем
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Резервация
K 19	Резервация
K 20	Резервация
K 21	Резервация
K 22	Запасные
K 23	Запасные
K 24	Запасные
K 25	Запасные
K 26	Запасные
K 27	Запасные

Схема установки предохранителей Лифан Х60

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 40	Электрический вентилятор системы охлаждения двигателя
F (Ф-2) / 80	Насос гидравлического усилителя
F (Ф-3) / 40	Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты
F (Ф-4) / 40	Фары
F (Ф-5) / 80	Электрическая цепь РТС
F (Ф-6) / 30	Зарезервировано
F (Ф-7) / 30	ABS, система курсовой устойчивости
F (Ф-8) / 20	АБС дополнительно
F (Ф-9) / 30	Электронный блок управления двигателем
F (Ф-10) / 10	Зарезервировано
F (Ф-11) / 30	Замок зажигания, стартер, дополнительная цепь питания
F (Ф-12) / 20	Втягивающее реле стартера
F (Ф-13) / 30	Вспомогательная цепь питания, зажигание
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 40	Система кондиционирования
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 40	Обогрев заднего стекла
F (Ф-18) / 10	Зарезервировано
F (Ф-19) / 20	Система курсовой устойчивости (дополнительно)
F (Ф-20) / 15	Противотуманные фары
F (Ф-21) / 15	Сигнал
F (Ф-22) / 15	Зарезервировано
F (Ф-23) / 20	На омыватель фар
F (Ф-24) / 15	Бензонасос
F (Ф-25) / 10	Система кондиционирования
F (Ф-26) / 10	Генератор
F (Ф-27) / 20	Зарезервировано
F (Ф-28) / 15	Зарезервировано
F (Ф-29) / 10	ЭБУ
F (Ф-30) / 15	Центральный замок
F (Ф-31) / 10	ЭБУ
F (Ф-32) / 10	Штатный прикуриватель
F (Ф-33) / 5	Модуль омывателя фар
F (Ф-34) / 15	Резервация
F (Ф-35) / 20	Ближнего света
F (Ф-36) / 15	Модуль омывателя лобового стекла
F (Ф-37) / 15	Реле стеклоподъемников
F (Ф-38) / 15	Резервация
F (Ф-39) / 15	Резервация
F (Ф-40) / 15	Резервация
F (Ф-41) / 15	Резервация
F (Ф-42) / 15	Резервация
F (Ф-43) / 15	Резервация
F (Ф-44) / 15	Резервация
F (Ф-45) / 15	Резервация
F (Ф-46) / 15	Резервация
F (Ф-47) / 15	Резервация
F (Ф-48) / 15	Запасные
F (Ф-49) / 15	Запасные
F (Ф-50) / 15	Запасные
F (Ф-51) / 15	Запасные
F (Ф-52) / 15	Запасные
F (Ф-53) / 15	Запасные
F (Ф-54) / 15	Запасные
F (Ф-55) / 15	Запасные

Стоимость монтажного блока с оригинальными предохранителями на автомобиль Лифан Х60 от 5500 рублей, аналоги от 4200 рублей. Цена реле – прерывателей от 550 рублей / шт.

Причины выхода из строя предохранителей на Лифан Х60

• Затягивание интервалов проведения технического осмотра автомобиля;
• Покупка не оригинальных комплектующих;
• Не соблюдение технологии монтажа;
• Деформация, повреждение монтажного блока;
• Короткое замыкание в электрической проводке Лифан Х60;
• Повреждение изоляционного слоя силовых кабелей;
• Ослабление контактов на клеммах, окисление.

Электрические схемы Lifan X60

Схемы электрооборудования на китайский паркетник Лифан Х60 с 2012 года с мотором 1.8 литра

Цветные схемы на русском языке с пояснениями

Процедура диагностики цепи

Инструменты для ремонта

Ремонт плохого заземления

Диагностический разъем OBD II

4 Электрические схемы

Система пуска,система зажигания,система питания

Электронная система управления

Система кондиционирования воздуха

Подогрев окна,прикуриватель,звуковой сигнал

Передние и задние противотуманные фары

Указатели поворотов,световая аварийная сигнализация

Потолочные плафоны,люк крыши

Лампы габаритов,номерного знака,внутренние лампы

Комбинация приборов 1, парктроник

Комбинация приборов 2

CD-проигрыватель, многофункциональный дисплей

Электропривод зеркал заднего вида

Система стеклоочистителей и стеклоомывтелей

Центральный замок и противоугонная система

Дополнительная система пассивной безопасности SRS •• ABS, лампы стоп-сигнала,лампы заднего хода5 Плавкие предохранители и реле

Размещение в отсеке двигателя Размещение в салоне автомобиля

6 Распределение заземления

7 Расположение соединительных разъемов

В моторном отсеке автомобиля На панели управления В кузове автомобиля В дверях автомобиля В потолке и задней части автомобиля Разъемы ремней и подушек безопасности

8 Подключение заземления

9 Соединительные разъемы

Блока электронного управления двигателем

Разъемы отсека двигателя Разъемы панели управления Разъемы кузова автомобиля Разъемы дверей автомобиля ••

Разъемы противоугонной системы

Разъемы на крыше автомобиля

Разъемы ремней и подушек безопасности

Разъемы обогревателя,вентиляции и кондиционера

Лифан х60 электросхемы
