Датчик коленвала камаз 6520 где стоит

Как устранить неисправность

Поломки связанные с индикацией на панели приборов могут привести к серьезным проблемам и дорогому ремонту ДВС в будущем, поэтому не поленитесь своевременно найти и устранить причину отказа.

Некоторые водители ездят без лампы, но везет не всем и не всегда.

Замена лампочки

Нередко после диагностики проводки выясняется, что неисправность связана не с контактами, датчиком или цепью, а со сгоревшей лампой.

В этом случае только остается заменить лампочку, может быть светодиод. Сам элемент расположен в приборной панели.

На отечественных автомобилях заменить лампу не сложно. Самое сложное – это снять приборную панель.

На отечественных машинах все эти операции можно проделать самостоятельно. На современных иномарках лучше доверить работу специалистам или посмотреть видео-инструкцию.

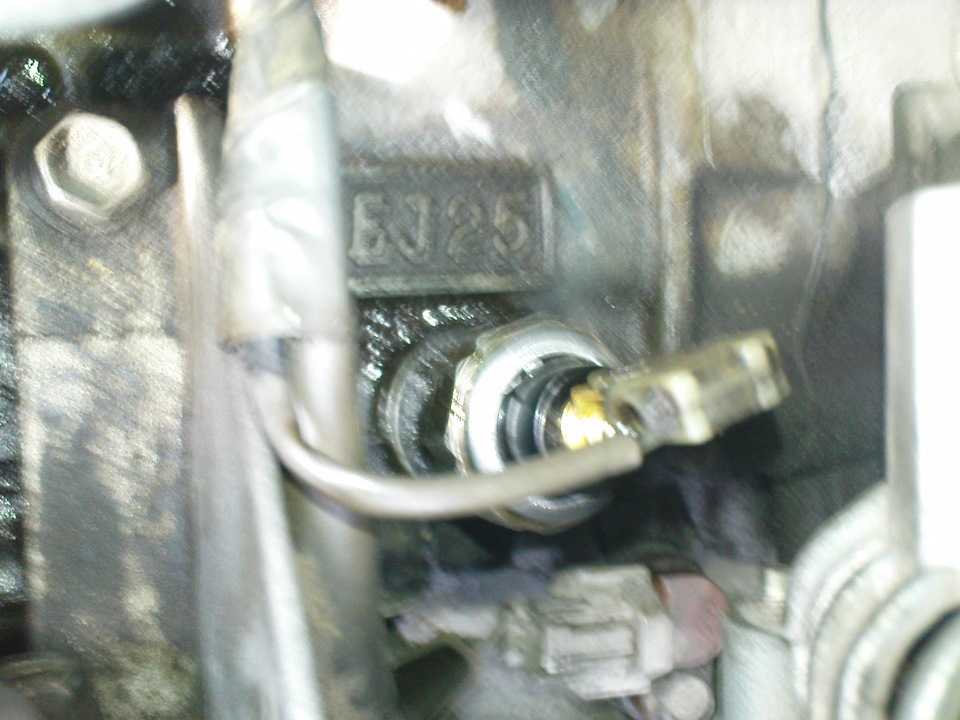

Диагностика или замена датчика давления масла

Существует два вида датчиков – электронный и механический.

Электронный состоит из корпуса, мембраны, контактных элементов, толкателя и лампы в салоне. Когда мотор не запущен, то мембрана внутри корпуса выпрямлена.

Толкатель находится в нормальном положении, а контакты – в замкнутом состоянии. После того, как автовладелец запускает мотор, лампа горит, а в системе смазки масло давит на мембрану. Мембрана через толкатель приводит к размыканию контактов.

Электронный датчик можно продиагностировать мультиметром и световым индикатором.

Работа с мультиметром сводится к следующим действиям:

• Мультиметр выставляют в режим прозвонки;
• Один щуп подключает к центральному контакту датчика, а второй – к «массе»;
• С помощью насоса создается давление – примерно 1-1,5 атм.;
• Если мультиметр не пищит, то датчик исправен. Если пищит, то датчик неисправен и требует замены.

Механический датчик устроен иначе. Он также состоит из корпуса, мембраны с толкателем, ползунка и нихромовой обмотки. Масло воздействует на ползунок. В результате он поднимается или опускается. Каждое такое движение фиксируется и поступает на световую индикацию в салоне.

Проверить механический датчик можно манометром, но нужен электронный прибор. Что надо сделать:

• На регуляторе давления нужно найти вывод, подающий импульс на аварийную лампочку давления масла;
• Находят контакт, с которого сигнал поступает на индикатор давления;
• Подключают положительный и отрицательные провода питания, а также импульс от манометра (на датчике есть три контакта);
• Создают давление примерно 1-2 атм. Если датчик работает нормально, то стрелочный манометр покажет это движением стрелки. Если датчик не работает, стрелка останется неподвижной.

Если в результате проверки выяснилось, что датчик не работает и требует замены, то его надо открутить соответствующим ключом, а на его место установить новый.

Нужно не забыть подключить клемму на контакт датчика. После этого лампа будет гореть так, как и задумано производителем.

Как проверить давление масла

Чтобы убедиться, что смазочной система работает нормально, можно проверить реальное положение дел с помощью манометра.

Мотор запускают и прогревают до рабочих температур. Затем ДВС глушат. Далее снимают штатный датчик, а на его место устанавливают манометр, возможно, для этого понадобится соответствующий переходник.

Далее мотор снова запускают и на манометре должны отобразиться текущие значения – обычно их сравнивают со значениями из инструкции к автомобилю.

Проверка качества масла двигателя и масляного фильтра

Проблемы в масляной системе так же связаны с качеством масла. При больших нагрузках и залитой некачественной смазке насос просто не может выдать рабочие характеристики.

Автомобилисты придумали массу способов, позволяющих проверить качество ГСМ. Если капнуть маслом на бумагу, то через несколько часов края пятна должны быть гладкими, а само пятно должно растечься по листу.

Фильтр в масляной системе – это спрессованная бумага. Когда через него двигается масло, то фильтрующий элемент обязан задерживать мусор. В фильтрах низкого качества бумага быстро рвется.

И самое главное не стоит никогда забывать проверять масло щупом. Постоянный контроль уровня позволит избежать массы серьезных проблем.

Главная » Полезные советы автомобилистам » Почему не загорается лампа давления масла при включении зажигания

Источник

Проверка датчика коленвала КАМАЗ

Со вторым КАМАЗом было все намного легче — проведя диагностику, увидели ругань ЭБУ двигателя на плохое обозначение датчика коленвала. Причина стала ясна, когда мы вытащили датчик из родного паза. Весь корпус его был покрыт металлической стружкой маховика, бендекса стартера и черт еще знает чем.

Данное напыление посторонних частиц создавало электромагнитные помехи, сообщая в блок ЭБУ двигателя кривые показания по вращению коленвала, от того авто и не заводился, либо через раз. В общем проведя чистку, мы получили в результате мгновенный запуск КАМАЗа, что называется с «пол пинка». Владельцы — наши старые друзья мгновенно расплылись в улыбке, механик техники был доволен, поскольку проблема с его одним автомобилем решилась на раз. Ведь завтра рабочий день, техника поедет на улицы города проводить уборку и ему не будут выговаривать на работе и не достанется от вышестоящего начальства, за неумение содержать технику в исправном состоянии и срыв рабочих моментов.

Источник

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Роль смазки в двигателе

Прежде, чем рассматривать устройство и виды датчиков, разберёмся, так ли важна смазка в двигателе. Рассчитывая силовую установку, конструкторы делают поверхности узлов и механизмов как можно прочнее. Это помогает увеличить срок работы агрегата и качество выполняемых функций. Поскольку изделия контактируют друг с другом, возникающая между ними сила трения приводит к износу механизмов. Смазка деталей, единственный способ борьбы с трением.

Циркуляция масла по каналам под давлением, условие выполнения возложенных функций. Способ, проконтролировать правильность показателей, это датчик давления масла, аналогичный прибору, установленному на КамАЗ 740.

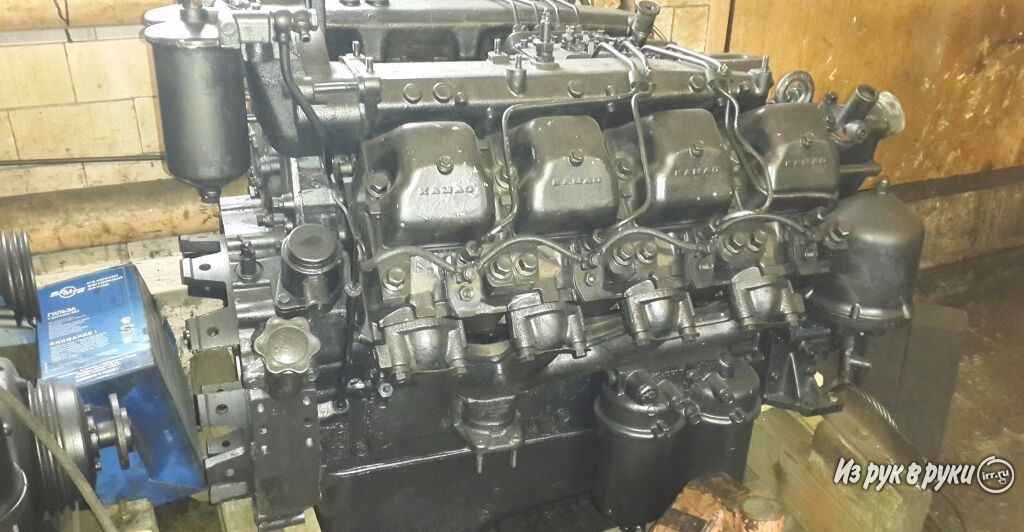

Двигатель КамАЗ-740:

Поддерживая работоспособность и функциональность мотора, смазка выполняет:

• Покрытие поверхностей деталей ровным слоем масла;
• Отвод некоторого количества тепла;
• Удаление частиц грязи и абразива;
• Противодействие окислению;
• Усиление связи и соединения деталей;
• Выполнение роли рабочего тела.

Учитывается, что величина давления контролируется на прогретой до температуры 70°С установке. Нормальные обороты двигателя КамАЗ, 2600 мин-1. Значение стандартного давления 0,45-0,5 МПа.

Варианты неполадок счетчика пробега в вашем автомобиле

Существует несколько видов проблем с одометром. Вопрос состоит в том, какой именно тип проявился в вашем автомобиле. От этого зависит и способ, применяемый для решения всех проблем в процессе ремонта. Выяснить особенности поломки можно, вспомнив первые проявления проблем, а также проанализировав нынешнее поведение одометра и спидометра. Следует выделить несколько основных и самых популярных способов неполадок со счетчиком пробега:

• просто перестал показывать пробег сам прибор, находящийся непосредственно на щитке вместе со спидометров, окошко электронного устройства не светится, цифр нет;
• счетчик показывает определенный пробег, указанная цифра перестала меняться, но есть необходимая иллюминация, это говорит о возможных проблемах с датчиками;
• периодически счетчик оживает и продолжает считать километры, но возможна остановка на несколько минут или часов, затем прибор снова начинает работать в штатном режиме;
• перестали работать и одометр, и спидометр, автомобиль не показывает скорость, не считает количество пройденных километров, а также могут не работать иные функции щитка;
• подсветка приборов перестала работать одновременно с завершением нормальных функций оборудования, создается ощущение, что на этот узел не подается электричество.

Проблем на самом деле может быть много, но сегодня мы поговорим о наиболее часто встречающихся. Конечно, в ряде случаев придется тратить очень ощутимую сумму денег на восстановление данной функции вашего автомобиля. Достаточно просто понять, что именно стало причиной проблемы, чтобы максимально приблизиться к устранению неполадки. Тем не менее, порой это может быть невозможным из-за сложной природы проблем с автомобилем.

Какие признаки указывают на неисправность?

Если ремонтные работы проводят без обращения в сервисный центр, нужно следовать инструкции и соблюдать правила

Важно помнить, что шкив не должен деформироваться, любые изменения в нем способны стать причиной проблем с двигателем

Визуальный осмотр прибора можно провести при помощи арки, установленной на правом переднем колесе. Перед проверкой датчика обязательно фиксируют следующие признаки, которые могут указывать на гарантированную неисправность:

• отсутствие возможности запустить двигатель;
• наличие неустойчивых оборотов на холостом ходу;
• самостоятельное снижение либо повышение работы двигателя;
• резкая остановка работы двигателя;
• наличие пропусков образования искр;
• детонация во время динамических нагрузок.

ДПКВ необходим для отправки сигналов, которые должны фиксировать скорость вращения всего механизма и положение поршней внутри SBEC. Сигналы конвертируются в SBEC, там они означают скорость замены угла поворота, способную превратиться в скорость вращения, которая равна положению поршней и оборотам за одну минуту. Прибор помогает обнаружить мертвые точки сверху и снизу, а также обороты двигателя, во время которых происходит пересчет зубцов от маховика.

Датчик выдает показания, появляющиеся на тахометре, именно после их получения образуется выходной сигнал. За выходное положение отвечает электромагнит, когда через магнитное поле пролегает зубец от маховика. После выхода прибора из строя сигнал просто отсутствует, двигатель останавливается полностью, и его запуск невозможен до тех пор, пока неисправность не будет ликвидирована

Очень важно своевременно проводить осмотр ДПКВ и вовремя устранять возможные проблемы

Источник

Датчик давления масла КАМАЗ: где расположен, для чего нужен, как поменять

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

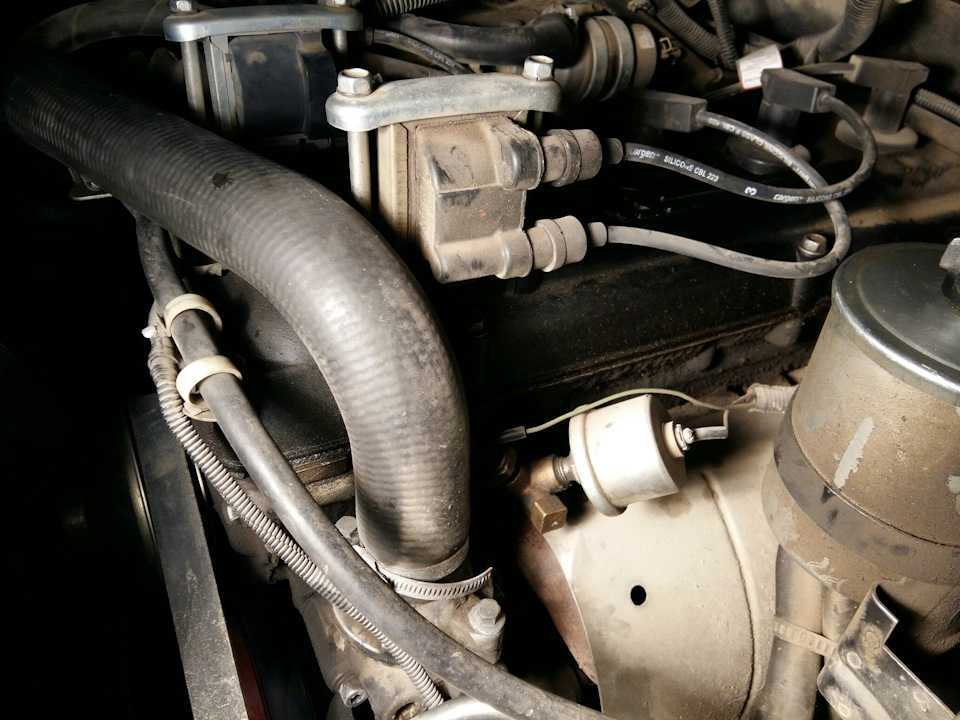

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

• защитный корпус;
• мембрана;
• толкатель;
• цепь контактов.

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

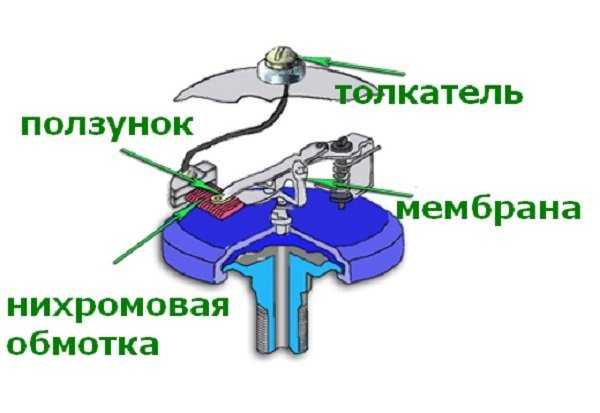

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

• напряжение однопроводной цепи — 12 В;
• сила тока — 0.4 А;
• сочетаемость с реле типа РС509 или ЗС503;
• минимальное давление на холостых оборотах — 0.7 атм;
• максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

1. Заглушите двигатель и поднимите капот.
2. Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.
3. Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.

4. Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

   Определите уровень масла в двигателе масляным щупом

5. Запустите двигатель. Если лампочка индикатора давления масла погасла, причиной её загорания было снижение уровня смазки. Если лампочка продолжает гореть, продолжайте диагностику.

6. На место датчика давления подсоедините обычный механический манометр. Если на холостом ходу он покажет значение выше 0.7 кг/см, которое с увеличением оборотов будет плавно расти, неисправен именно датчик.

   На место датчика вставьте обычный механический манометр

7. Дальнейшая диагностика в дорожных условиях невозможна. Отбуксируйте ваш КАМАЗ на ближайшую станцию технического обслуживания.

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

1. При выключенном зажигании откройте капот.
2. Отсоедините от неисправного датчика шланг и снимите его с кронштейна.
3. Обработайте гнездо силиконовым герметиком и установите в него новый прибор.
4. Прикрутите шланг, предварительно обработав место присоединения герметиком.
5. Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Датчики двигателя Камминз КАМАЗ

Двигатель выполняет свою функцию стопроцентно, если прочие системы работают также слаженно, безотказно. Поэтому зачастую, когда отказывает какая-то индикация, водители нередко говорят, что скорее всего отказал датчик. Именно эти небольшие компоненты играют большую роль в становлении работы целого тягача. Разберемся более подробно, какие виды входят в состав мотора Камминз.

ДПК — положения коленвала — установлен в районе шкива. Овнован на эффекте Холла, определяет положение коленвала, преобразуя полученные данные в прямоугольные сигналы. Электронный блок улавливает сигналы, преобразует в информацию о частоте вращения, корректируя момент начала открытия форсунок, продолжительность открытия, угол впрыска топливной системы.
ДПР — положения распредвала — расположен внутри головки блока цилиндра, определяет момент прихода поршня первого цилиндра в верхнюю точку на такте сжатия. Данным образом регламентируется очередность впрыска топлива по отдельным блокам. Принцип работы также определен правилом Холла.
Давления наддува/температуры воздуха. Устанавливается на впускном коллекторе, является датчиком пьезорезистивного типа. Турбокомпенсатор создает давление наддува, вырабатывая входной сигнал на блок управления. Внутри датчика наддува встроен аналогичный, заменяющий температуру наддувочного воздуха.
Давления топливного коллектора — устанавливается на топливном аккумуляторе, измеряет мгновенные значения давления топлива аккумулятора быстро, точно. Через отверстие аккумулятора топливо попадает внутрь, попадая на канал датчика, закрытый диафрагмой. Чувствительная диафрагма преобразует давление в электрический импульс, подаваемый общей системе. Электронный блок анализирует этот и другие подаваемые сигналы. Корректируя подачу топлива.
Температуры охлаждающей жидкости

Очень важное устройство, косвенно защищающее мотор от перегрева. Принимаемые данные отображаются на приборной панели, оповещая водителя о подъеме температуры

Лучший показатель охлаждающей жидкости — середина уровня, ниже — недостаточный подогрев, выше — возможный перегрев системы, которые может привести к поломке двигателя. Установлен внутри корпуса термостата. Представляет собой терморезистор, уменьшающий сопротивление по мере возрастания температуры. Электронный блок оценивает уровень напряжения сигнала, генерируя соответствующие данные.
Положения педали акселератора — определяет уровень нажатия водителем педали. Выглядит как два потенциометра, имеющих независимые цепи, соответственно, оснащен двумя каналами. Сопротивление резисторов меняется пропорционально степени нажатия. Данным образом происходит корректировка подачи топлива.
Аварийного давления масла — релейный компонент, замыкающий контакты при падении давления масла внутри системы смазки двигателя меньше необходимого уровня. — определяет текущее атмосферное давление внутри блока двигателя. Необходим для правильной работы на разных уровнях (относительно уровня моря). Наиболее ценным данный механизм является для тягачей, работающий на карьерах, серпантинах, горных районах. Помимо сильного напряжений, испытываемого из-за подъемов-спусков, двигатель испытывает сложности ввиду разницы давления.

Перечисленные средства индикации позволяют электронному блоку питания настроить двигатель максимально оптимальным для работы способом. Большинство современных автомобилей, работающих на электронных компонентах, оснащены большим количество подобных определителей. С одной стороны, считается, что большое количество электроники, некие «мозги» автомобиля, усложняют ремонтные работы, диагностику, однако именно данные системы позволяют сделать работу мотора более тихой, экономичной, экологически чистой.

Рабочее место водителя: описание

Оснащение водительской кабины КАМАЗ 43188 комфортное. Конструкция рамы сохранила классическую форму, но все модели с начала 2000-х рестайлинговые, то есть, улучшенного типа. Есть мягкое сиденье, система обогрева и охлаждения. В более поздних партиях автомашин предусмотрено спальное место для водителя. Приборная панель с датчиками основных показателей грузовой автомашины имеет антибликовое покрытие, салон теплоизолирован, защищён от шума. Для удобства водителя было установлено цельное лобовое стекло с хорошей обзорностью. Боковые зеркала поворотные, окна опускаются.

Датчики распредвала КАМАЗа

Оптимальная работа мотора достигается благодаря наличию постоянно контролирующих механические процессы контрольно-измерительных приборов, иными словами называемых электронными датчиками. Эти компоненты считаются очень надежными, однако любые запчасти выходят из строя, поэтому если видны отклонения в работе, необходимо немедленно заменить компонент, ведь нет ничего хуже неверной информации. Наиболее важным является датчик распределительного вала, который напрямую отвечает за работу всех клапанов двигателя.

Грузовые автомобили марки КАМАЗ являются самыми популярными видами тягачей на российских дорогах. Помимо устоявшихся сложных рабочих условий, негативное действие оказывают постоянные сильные нагрузки, уменьшающие срок службы двигателей. Высокие подъемы, преодоление дальних расстояний, сдерживание оборотов на крутых спусках способны заметно сократить ресурсы износостойких камских дизелей. Современные моторы классов Евро — более совершенные, точные в своих показаниях, оснащенные различными датчиками, большим количеством электронных систем.

Камаз е4 не развивает обороты

Симптомы неисправности масляного насоса КАМАЗ

Первое, на что должен обращать внимание опытный водитель грузового автомобиля КАМАЗ, это показания приборов в салоне. Как правило, при повышенном или пониженном давлении масла они сразу же дают знать о некоторых неполадках в смазочной системе

Как правило, при повышенном или пониженном давлении масла они сразу же дают знать о некоторых неполадках в смазочной системе.

Стрелка давления масла отображается текущее давление в системе смазки

В целом симптоматика неисправностей масляного насоса на КАМАЗ может быть следующей:

• отсутствие давления масла в системе;
• чрезмерно высокое давление или, наоборот, очень слабое, недостаточное для смазки двигателя;
• течь масла из-под насоса.

Проверка на стенде

Заметив хотя бы один из этих симптомов, необходимо диагностировать работоспособность масляного насоса.

Проще всего это сделать на специальном стенде. В зависимости от модели, стенд может быть подключён как в установленному на КАМАЗе насосу, так и снятому с машины.

Сложные приборы стенда позволяют с высокой долей точности выявить все неполадки в работе насосного оборудования

Типовая классификация датчиков положения коленвала

1.1 Магнитные, или индуктивные, датчики Отличительной особенностью датчиков данного типа является необязательность наличия отдельного источника питания. Индуцирование напряжения для формирования сигнала ЭБУ происходит в момент прохождения зуба синхронизации сквозь магнитное поле. Датчик данного типа нередко выполняет дополнительные функции, например, контроля скорости.

1.2 Датчики ХоллаВ основу функционирования таких датчиков положен эффект Холла. Приближаясь к датчику, изменяющееся магнитное поле, инициирует начало движения тока. Зубья диска синхронизации, перекрывая магнитное поле, вступают с ним во взаимодействие. Может использоваться в качестве датчика распределителя зажигания.

1.3 Оптические датчикиОсновное конструктивное отличие оптических датчиков заключается в наличии пазов или отверстий в диске синхронизации, осуществляющем прерывание светового потока от светодиода к приемнику. Приемник передает поток, превращенный в импульс электрического напряжения, в ЭБУ.

Замена датчика

В процессе эксплуатации КАМАЗ-6520 могут возникать различные неисправности. Например, может не работать датчик коленвала. При обнаружении каких-либо признаков неисправности рекомендуется как можно скорее приступить к замене ДПКВ, чтобы избежать неприятных последствий, например, выхода из строя двигателя.

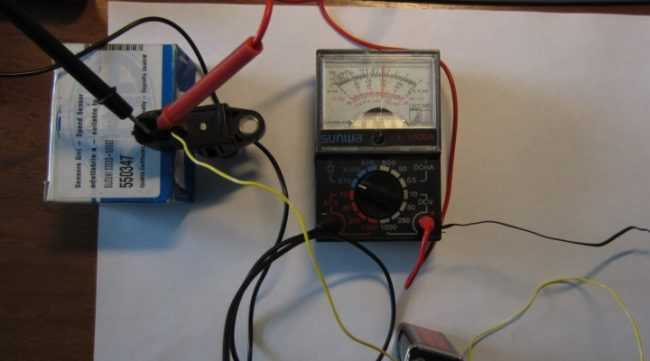

Проверка работоспособности

Прежде чем говорить о замене датчика коленвала, необходимо продемонстрировать наличие в нем неисправности. Для этого проверьте его работоспособность с помощью специального измерительного прибора — омметра. Для диагностики прибора необходимо подключить к нему омметр и следовать инструкциям прибора.

Привод спидометра — датчик скорости КамАЗ от компании ЧелныАвтоКомплект

Если сопротивление, отображаемое на экране, меньше указанного в инструкции, это означает, что датчик неисправен. В этом случае его нужно будет заменить.

Основная процедура

Прежде чем приступить к замене датчика, нужно подготовить необходимые инструменты, среди которых стоит отметить гаечные ключи и отвертку.

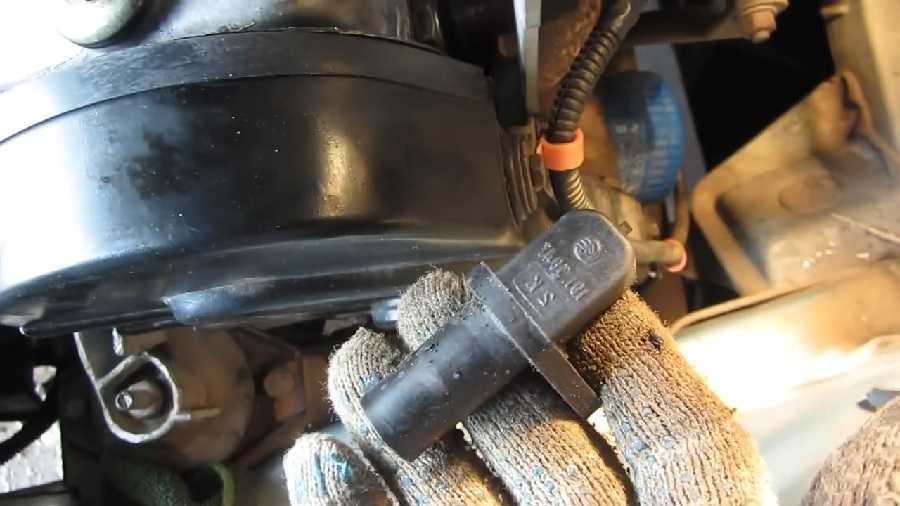

Последовательность действий по замене датчика коленвала на КАМАЗ-6520 следующая:

В первую очередь вам нужно будет заглушить двигатель автомобиля и отсоединить клеммы аккумулятора.
При разборке датчика обратите внимание на расстояние между сердечником устройства и диском синхронизации. Это очень важный момент.
Когда все необходимые требования учтены, необходимо разобрать датчик и установить новый

Следует отметить, что рекомендуется переустановить датчик, используя старые крепежные болты. Кроме того, при разборке неисправного устройства необходимо отметить положение проводов или пронумеровать их, чтобы впоследствии правильно подключить систему.
Во время установки отрегулируйте положение нового датчика с помощью шайб и регулировочных шайб. Эти элементы обычно входят в комплект поставки устройства, поэтому нет необходимости приобретать их отдельно.

Как только сборка датчика коленвала на КАМАЗ-6520 будет завершена, необходимо будет произвести сборку конструкции в обратном порядке и проверить работоспособность двигателя. Если никаких неприятных звуков или других проблем не обнаружено, значит, неисправность все же была в датчике. Если проблемы никуда не исчезли, то вам следует обратиться за помощью на СТО.

Чтобы избежать серьезных поломок, к которым относится датчик коленвала, необходимо регулярно осматривать КАМАЗ-6520, а также своевременно ремонтировать или заменять вышедшие из строя элементы конструкции автомобиля.

Игнорирование любых проблем, даже самых безобидных, на первый взгляд может стать причиной снижения функциональности автомобиля и полного отказа от работы.

Как работает датчик

Сам по себе ДПРВ отвечает за контроль фаз газораспределения. Для полноценной картины работы ДВС этого недостаточно. Поэтому ЭБУ (электронный блок управления) постоянно сравнивает положение коленвала и распредвала относительно друг друга. Это исключает возникновение ошибок при смещении ГРМ относительно поршневой группы (перескочил ремень или цепь на один или несколько зубцов шестерни).

Если спросить автолюбителя, что такое датчик фаз, он ответит: «датчик Холла». Такое народное название возникло потому, что большинство ДПРВ работают по принципу Холла. На иллюстрации видно, как устроена система.

При совмещении двух частей элементов Холла, в катушке индуктивности формируется электрический импульс. Таким образом можно фиксировать положение распределительного вала ГРМ бесконтактным способом. Алгоритм управления ЭБУ отслеживает прохождение контрольной точки при каждом обороте распредвала и формирует правильную картину, когда и какой клапан открыт (закрыт).

Параллельно анализируется положение коленвала, и топливная смесь формируется и подается в камеру сгорания своевременно. Кроме того, совместно с информацией от лямбда-зондов, контролируется правильность и чистота выхлопа. То есть, ДПРВ влияет не только на качество работы двигателя в целом, но и поддерживает экологичность автомобиля.

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

• определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
• осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
• определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
• управляет системой фаз газораспределения;
• управляет работой отдельных компонентов системы улавливания паров топлива;
• контролирует и корректирует работу других систем двигателя.

Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.
