Датчик коленвала daewoo matiz

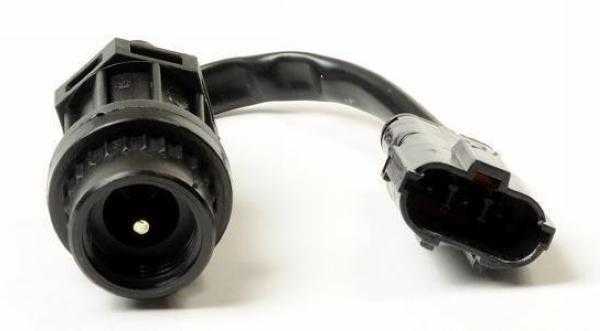

Базис работы датчика скорости Nexia

Сигнал от этого элемента идет к ЭБУ, происходит преобразование напряжения в километры в час. Перед проведением проверки требуется точно узнать его положение, ознакомившись с документацией о комплектующих от блок управления установлен на правой стороне за обшивочной панелью салона. Это важный элемент, без которого нельзя представить работу топливной системы. Его «миссия» — контролирование комплекса компонентов двигательной части автомашины. Он подпитывает датчики энергией и держит под контролем параметры напряжения. Где находится датчик скорости «Нексия»? Он размещен на передних колесах, функции которого сводятся к следующему:

• трансляция данных на спидометр;
• переход частотного импульса на ЭБУ для того, чтобы поддерживать постоянные параметры крутящего момента.

Анализатор обязательно синхронизируется с контроллером.

Датчик температуры

Датчик температуры охлаждающей жидкости в Дэу Матиз служитдля измерения температуры жидкости и корректировки топливной смеси. При изменениитемпературы сопротивление датчика меняется, ДТОЖ подключен к ЭБУ, которыйсчитывает эти показания сопротивления, тем самым обедняя или обогащая топливнуюсмесь в зависимости от температуры жидкости. При низкой температуре жидкостичтобы двигателю не заглохнуть необходимо больше топлива поэтому ЭБУ основываясьна показаниях с ДТОЖ обогащает смесь на период прогрева двигателя до рабочейтемпературы. ДТОЖ расположен вблизи корпуса термостата и имеет прямой контакт сОЖ.

Признаки неисправности:

• Нет повышенных оборотов при прогреве;
• Неправильные показания о температуре ОЖ;

Замена датчика коленвала Daewoo Matiz

• Обуждение раздела Замена датчика коленвала Daewoo Matiz
• Ракитов Ирвин
• Спасибо буду ломать свою теперь
• Борис

подскажите можно ли взвести старый натяжитель от 1gfe beams? натягиваю на двс(е) от руки но ремень на налазиет…

Шпуловская-Мищенко Валентин

Короче не рукожопы??заводить начинаешь захлёбывался в чём прикол мужики делитесь своими идеями в

Нурлан

Привет Миша, какие масла посоветуешь? У меня В20В — 150 сил. И периодичность замены.

1. Miguel
2. j’ai un probleme avec ma voiture nissan sentran b15 annee 2001 quelques minute apres le demarrage la deuxieme cylindre se rechauffe et quatrieme ne fonctionne plus qu’en pensez vouz?
3. Ванька

У меня клапан холостого хода другой, то есть нету шлангов. Только датчик 1 к нему и все. Обороты плавали, я прочистил клапан и стало все хорошо. Только на холодную, обороты стали больше 1200 не подымаются и вибрация на холостых осталось (немного).

• Млечко Левон
• Excellent, thank you so much!
• Дидар
• Как я ещё понял тот кто делал АКПП (мне его перебрали)поставил мой блок саленоидов,перебрали потому что туда вода попала
• Самал
• Кто дизы ставит?
• Mykal
• Ай да маладэдз.
• Тютрин Михей
• Здравствуйте у меня Мазда 626 не работает волюметр штук шесть поменял невега нет реакции руками держишь заводиться но не долго на этот волюметр есть реле или предохранитель и где оно находится или причина другая уже замучился третий месяц мучаюсь помогите пожалуйста буду очень-очень блогадарен
• Мерфи Манусевич

Да все круто? а пробег тачки какой огромный и она ещё едет наши машины самые лучшие на этой планетеееееее!!!!!

1. Амед
2. Если напряжение 0,7 — значит датчик исправен?
3. Ziv

шатуны стучат.вкладыши смотри. у меня тоже самое было…

• Гений
• снят кусками не понятно не чего!
• Бахадур
• Если поможет, я тебе бутылку виски вышлю.
• Кршижановский Юрист

Ребята давайте без политики! Горе у братьев! Не … теребить!…

1. Саркис
2. Я конечно видел загнутые шатуны у двигателей KV6, когда первые фрилендеры ловили гидроудар, но чтоб сам поршень разлетелся — такое впервые вижу
3. Заслуев Филя
4. Масло не меняют, а потом говорят движок хреновый
5. Мурад

блок можно в 80.5 расточить под поршни лачетти, колено оттуда же, всё равно под замену и 1.8

Рид

… с этой заставкой

Комалдинов Валерон

1. Купил в первом попавшемся магазине электрики термоусадку диаметром 25. 2. Вытащил все катушки нарезал термоусадку во всю длину. 3. Феном от верха вниз по кругу прошелся, чтоб не осталось воздуха. 4. Установил, завел машину про подергивания вообще забыл. Но сразу предупрежу если вы вытащили катушки не пытайтесь их гнуть или крутить в соединениях. Если у вас нет запасных.

Оказывается они гниют изнутри. У меня так одна катушка при кручении просто развалилась в руках. Благо была запасная. п.с. За новую катушку зажигания (оригинал) с меня запросили 5 тысяч рублей! Катушек у меня 8 и я не знаю какая из них пробивает, все они выглядят как новые. В итоге я отдал 60 рублей за ремонт, на секономленые деньги купил литье и зимнию резину. п.с.

с Если все-таки у вас сломались катушки не расстраивайтесь, едте на авторазбор берите катушки по 150 рублей и с ними повторите процедуру. Считаю что кусок провода запаеный в пластмассу не должен столько стоить впринципе! Пс.с.с. Машина кстати также двигается и заводится и ксплуатируется без заднего ряда катушек. Расход тот же, заводится также.

Единственное что напрягает то горит чек на приборной доске.

Оставить комментарий

Признаки неисправности

Признаки неисправности датчика могут иметь различные причины, такие как:

• большое число автомобилей, где неисправен датчик, когда на одной из передач может произойти в коробке блокирование. Она продолжает действовать до тех пор, пока не  произойдет выключение двигателя и не будет осуществлен его повторный запуск. Это может несколько раз повторяться в течение определенного времени;
• некорректная работа датчика определяется по неравномерной работе, когда машина двигается рывками с потерей скорости;
• происходит снижение скорости при явной потере мощности двигателя;
• периодически двигатель начинает глохнуть;
• не наблюдается ровная динамичность работы мотора, происходят осечки при включении зажигания, наблюдаются толчки во время разгона, система выхлопа состоит из множества хлопков;
• отказывается работать двигатель из-за потери искры зажигания при неисправном датчике.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

• магнитными индуктивного типа;
• датчиками на эффекте Холла;
• оптическими датчиками;

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

DAEWOO Matiz: включаем логику

В двух предыдущих статьях, посвященных диагностике двигателей, речь шла, если помните, об автомобиле Daewoo Matiz. Проблема там была сначала в задающем диске, расположенном внутри распределителя зажигания, а затем обнаружился еще и сбой в работе электронного блока управления двигателем.

Как это ни покажется странным, следующий и очень даже интересный случай, о котором я хочу рассказать, также произошел на автомобиле этой же марки и модели. Небольшая разница в том, что это оказался двигатель без «трамблера», с тремя катушками зажигания, по одной на каждый цилиндр. Итак, Daewoo Matiz, год выпуска 2008, трехцилиндровый двигатель F8V, блок управления Sirius D32.

Жалоба клиента, как это иногда бывает, никакой подсказки не дала: вроде бы был удар в заднее крыло, затем автомобиль простоял полгода, затем завели и даже какое-то время ездили. А вот теперь двигатель глохнет в движении. На холостом ходу вроде как даже и ничего, а вот в движении проблемы.

• Ладно, хоть что-то. Как выяснилось при осмотре, двигатель «затыкается» и на холостом ходу, если дать газу:
• Ну что, проблема, как говорится, имеет место быть. Не будем мудрить, а попробуем просто подключить сканер и посмотреть основные параметры двигателя при работе на холостом ходу:

Температура охлаждающей жидкости	85°
Положение дросселя	0%
Напряжение бортовой сети	14.3 В
Частота вращения	960 об/мин
Давление во впускном коллекторе	37 кПа
Расход воздуха	76 мг/такт
Угол опережения зажигания	4°
Положение регулятора холостого хода	38 шагов
Коэффициент коррекции подачи топлива	-7%

Что можно сказать, глядя на эти параметры? Во-первых, двигатель прогрет, дроссель закрыт полностью. Во-вторых, давление во впускном коллекторе очень хорошее, значит, никаких подсосов или чего-то подобного нет. Об этом же говорит положение регулятора холостого хода: на большинстве таких моторов оно находится на этом же уровне.

Далее. Напряжение бортовой сети очень хорошее, с генератором явно проблем нет. Хорошо, учтем. Коэффициент коррекции подачи топлива вроде как немного в минусе, но это далеко не катастрофическое значение, да и после окончательного прогрева он может измениться.

Резюмируя, можно сказать, что в общем-то никаких явных проблем на холостом ходу сканером не обнаружено. Да и двигатель работает достаточно ровно. Ну, настолько ровно, насколько это возможно при работе плохо уравновешенного трехцилиндрового мотора.

Что ж, малой кровью обойтись не удалось, придется лезть глубже. И прежде всего открыть Chevrolet TIS и изучить документацию на этот двигатель. Нас интересует схема ЭСУД. В тисе она для удобства разбита на несколько частей.

Бегло просмотрев все, выясняем, что данный двигатель оборудован датчиками положения коленчатого вала и распределительного вала. В документации они обозначены как CranKshaft Position (CKP) Sensor – датчик положения коленчатого вала, CaMshaft Position (CMP) Sensor – датчик положения распределительного вала.

В тисе содержатся не только электрические схемы, но и схемы расположения датчиков на двигателе (иллюстрации кликабельны):

1. Так как звук работы двигателя и вообще его поведение в момент проявления дефекта явно напоминают срыв синхронизации, попробуем подключиться к обоим датчикам мотортестером и оценить их сигнал.
2. Прежде всего:

• канал 2, осциллограмма желтого цвета – импульсы синхронизации, соответствующие моментам искрообразования (по сути импульсы искры);
• канал 1, осциллограмма белого цвета – напряжение датчика положения коленчатого вала;
• канал 3, осциллограмма зеленого цвета – напряжение на выходе датчика положения распределительного вала.

Начинаем рассуждения. Ну, первый вывод очевиден: проблема есть, и проблема явная. Теперь попробуем включить логику и «допереть» до результата. Итак, поехали.

Моменты искрообразования отмечены красной стрелкой с цифрой 1. Несмотря на очень кривую форму сигнала ДПРВ, искра все-таки есть. Хорошо, учтем.

Осциллограмма ДПРВ отображает импульсы с этого датчика (красная цифра 2). Но на линии нуля явно видны искажения, причем очень характерной формы: как будто горочка (красная цифра 3).

О том, как проверить качество питания и «массы», я подробно рассказывал в одной из статей, но вкратце напомню: эта горка представляет собой падение напряжения на паразитном сопротивлении, попросту говоря, на плохой «массе». Ток в катушках нарастает плавно, и точно в соответствии с ним так же плавно нарастает напряжение.

Методы проверки датчика детонации

Если возникли подозрения на неисправность датчика положения коленвала, то проверить его можно с помощью мультиметра или омметра. Для этого следует воспользоваться инструкцией, которая приведена ниже.

• Получить доступ к клеммной колодке датчика и разъединить ее.
• Подсоединить щупы мультиметра к выводам в клеммной колодки.
• Проконтролировать показания прибора. В случае исправного датчика сопротивление должно находиться в пределах от 4060 до 6020 Ом. Если показания более низкие, то имеет место быть короткое замыкание. Если же сопротивление слишком высоко, то в обмотках присутствует обрыв.

При наличии заведомо исправного датчика проверку подозреваемого в неисправности ДПК можно выполнить путем замены на новый измеритель. Если после этого проблема ушла, то причина кроется в поломке родного датчика коленчатого вала.

Проблемы в системе зажигания

При возникновении проблем с системой зажигания, обычно стартер крутит, а двигатель не заводится или глохнет сразу после запуска. В некоторых случаях наблюдается нестабильная работа мотора в предыдущие разы перед его отказом запускаться.

В первую очередь внимание следует уделить свечам. Из-за тяжелых условий работы они часто выходят из строя

Важно визуально их осмотреть. При наличии повреждений, которые указаны на изображении ниже, рекомендуется заменить весь комплект

На части автомобилей Дэу Матиз присутствует трамблер. Он часто становится причиной невозможности завести машину. Для диагностики устранения проблем необходимо снять крышку трамблера и осмотреть бегунок и контакты. При наличии подгораний, окислов или налета требуется все хорошо зачистить.

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
	4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4.35	1.0 ± 0.1
Зажигание включено	4.35	1.0 ± 0.1
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1
Зажигание включено	2.2	1.0 ± 0.1
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Источник

Датчик давления масла на Дэу Нексия

Будьте внимательны, не нарушайте регламент, предписанный изготовителем в руководстве по эксплуатации. Процесс самостоятельной диагностики, замены не сложный, обращаться в СТО вовсе не обязательно.

Этапы диагностики:

• Открыть капот;
• Отщелкнуть колодку с клеммами на датчике;
• Ключом на «22» отвинтить контролер;
• Протереть насухо деталь;
• Подключить клеммы мультиметра к контактам;
• Активировать прибор, перевести кнопку в положение «Омметр»;
• Замерять сопротивление. Диапазон от 610 до 750 Ом. Отклонение от нормы – признак неисправности.

На основании полученных данных принимаем решение о замене детали. Конструкция ДДМ не разборная, ремонту не подлежит, замена новым.

Наименование / каталожный артикул	Цена в рублях
Delphi SW90012 (16 клапанная)	От 560 — 700
FAE 12881	От 560 – 700
9475021030 (8 клапанов)	От 560 – 700
VAG 047919081B, 06D919081B	От 560 – 700
1131C5 (8 клапанов)	От 560 – 700
JP group 1293500400	От 560 – 700
Maxgear 210100	От 560 – 700
Automega 150100310	От 560 – 700
Autlog AS2084, AS2115	От 560 – 700
Facet 70017, 70135 (16 клапанная)	От 560 – 700
Febi 08484, 17665	От 560 – 700
ERA 330340 (8 клапанов)	От 560 – 700
Calorstat by Vernet OS3521, OS3568	От 560 – 700
Bosch 0986345007	От 560 – 700
Ossca 00377 (16 клапанная)	От 560 – 700
BSG30840001	От 560 – 700
Fenox SOP20100O7	От 560 — 700

Причины преждевременного износа ДДМ

• Исчерпание ресурса эксплуатации;
• Последствие аварии, столкновение, удар, механическое повреждение;
• Короткое замыкание в цепи;
• Брак при изготовлении.

Признаки неисправности ДДМ

• На приборной панели постоянно сигнализирует индикатор «давления»;
• В месте расположения контролера течет, следы разгерметизации;
• Ослабленное крепление клемм на ДДМ;
• Уровень жидкости ниже минимальной отметки.

Пошаговое руководство по самостоятельной замене ДДМ

Подготовительный этап:

• Ключ на «22»;
• Отвертка с плоским наконечником;
• Дополнительное освещение при необходимости;
• Ветошь;
• Новый контролер;
• Моторное масло на доливку (опционально).

Этапы замены:

• Открываем капот автомобиля, ожидаем пока агрегат остынет до безопасной температуры;
• Отверткой отщелкиваем контактную плату на ДДМ, отводим в сторону клеммы;
• Ключом на «22» выкручиваем датчик;
• Проводим дефектовку посадочного места;
• Вкручиваем новый контролер, надеваем колодку с проводами.

Запускаем мотор, проверяем уровень моторного масла, восполняем недостающее количество по мере необходимости.

Датчик коленвала Daewoo Matiz

От состояния датчика положения коленвала зависит работоспособность силовой установки автомобиля Дэу Матиз. При выходе его из строя машина отказывается заводиться, но если все же удалось запустить двигатель, то мотор ведет себя нестабильно, его обороты плавают и исходит звук троения.

Для решения проблемы требуется диагностика и замена датчика коленчатого вала. Выполнить ремонт не составит большого труда своими руками.

Внешний вид датчика положения коленвала

Назначение датчика

Датчик коленчатого вала предназначен для обеспечения синхронной работы ЭБУ с учетом верхней мертвой точкой поршней первого и четвертого цилиндров и угловым расположением коленвала.

Работа датчика сопровождается посыланием импульсов в блок управления мотором. Как только сигнал перестает поступать двигатель теряет работоспособность, а его пуск становиться невозможным.

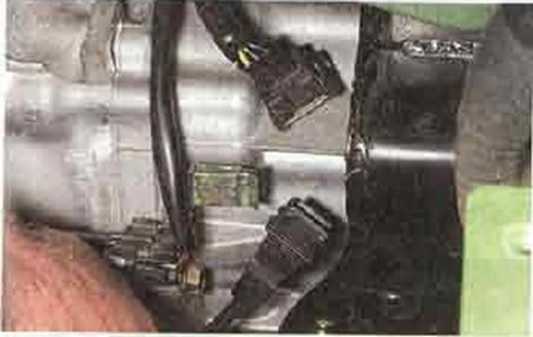

Расположение датчика положения коленвала на Дэу Матиз

Датчик коленвала смонтирован в передней части силовой установки. Он стоит напротив задающего диска, который расположен на шкиве коленчатого вала.

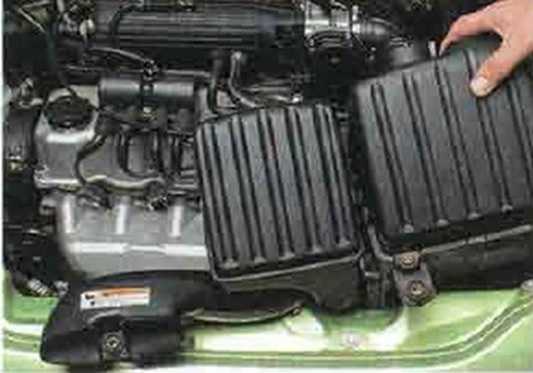

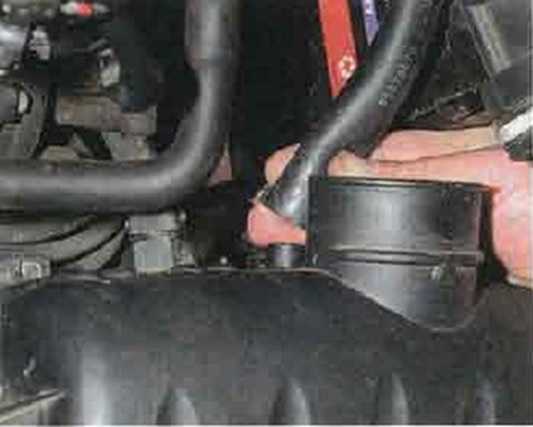

Чтобы увидеть где находится датчик коленвала, рекомендуется снять воздушный фильтр. Рядом с сенсором располагается задающий диск, который представляет собой колесо с зубьями и равноудаленными впадинами. Он имеет пару срезанных зубьев. Это создает опорный импульс синхронизации.

Во время вращения коленвала изменяется магнитное поле сенсора и блок управления по получаемым импульсам определяет обороты мотора и подает управляющий сигнал на форсунки.

Стоимость датчика

На автомобиль Дэу Матиз устанавливается датчик положения коленвала 96389566, выпускаемый компанией General Motors. Цена ДПК составляет 1500-2500 рублей.

При невозможности приобрести фирменный сенсор, следует обратить внимание на аналоги. В таблице ниже представлены наилучшие альтернативные варианты фирменного изделия

Таблица — Хорошие аналоги датчика положения коленвала Дэу Матиз

ERA	550497	2500-3000
Market (OEM)	96389566	600-1000
Onnuri	96389566	700-1200

Методы проверки датчика детонации

Если возникли подозрения на неисправность датчика положения коленвала, то проверить его можно с помощью мультиметра или омметра. Для этого следует воспользоваться инструкцией, которая приведена ниже.

• Получить доступ к клеммной колодке датчика и разъединить ее.
• Подсоединить щупы мультиметра к выводам в клеммной колодки.
• Проконтролировать показания прибора. В случае исправного датчика сопротивление должно находиться в пределах от 4060 до 6020 Ом. Если показания более низкие, то имеет место быть короткое замыкание. Если же сопротивление слишком высоко, то в обмотках присутствует обрыв.

Проверка датчика с помощью мультиметра

При наличии заведомо исправного датчика проверку подозреваемого в неисправности ДПК можно выполнить путем замены на новый измеритель. Если после этого проблема ушла, то причина кроется в поломке родного датчика коленчатого вала.

Требуемые инструменты

Для того, чтобы замена датчика положения коленчатого вала прошла успешно, потребуется приготовить нижеперечисленный перечень инструментов.

Таблица — Перечень инструментов для замены ДПК

Гаечные ключи	Набор
Головки	Комплект
Отвертка	С крестовым и плоским лезвием
Вороток	С трещоткой
Проникающая смазка	Для рассоединения заржавевших креплений
Ветошь и щетка	Для очистки загрязнений

Самостоятельная замена датчика на Дэу Матиз

Замена ДПК Дэу Матиз выполняется согласно инструкции ниже.

В случае двигателя на 0.8 литра требуется отсоединить шланг от патрубка на корпусе воздушного фильтра.

Открутить три крепежа корпуса фильтра.

• Вынуть болты.
• Демонтировать корпус воздушного фильтра.

• Разъединить фиксатор колодки шлейфа электронной системы управления мотором
• Разъединить колодку.

Рассоединенная колодка датчика коленвала

Извлечь колодку из пружинного держателя на картере КПП.

Колодка, высвобожденная из держателя

• Перерезать пластиковую стяжку, которая объединяет провода ДПК и датчика концентрации кислорода
• Открутить крепежный болт, удерживающий датчик положения коленчатого вала на его посадочном месте.

Заменить уплотнительное кольцо на новое.

Датчик коленвала и его уплотнительное кольцо

• Установить новый датчик.
• Собрать все в обратной последовательности.

Принцип действия

Совместное осуществление работы распредвала и находящегося на нём датчика, обоснована  таким физическим явлением – эффект Холла. Зуб, состоящий из металла, закреплен на поверхности вала. Вышеуказанный зуб именуется на профессиональном языке как рэпер.   Во время вращательного движения вала будут перераспределяться, и изменяться поток магнитного поля, находящегося  недалеко датчика. Происходящие явления  векторов магнитного поля, дают возможность создать предпосылки возникновения электросигнала с очень маленьким напряжением. Вышеуказанный появившийся сигнал устремляется на вход управляющего блока, состоящего из схем электроники.

Описание силового агрегата Дэу Матиз

Автомобиль представляет собой популярный, компактный городской вид транспорта. Пользователи ценят его маневренность, неприхотливость и относительный комфорт за приемлемые деньги.

Силовой агрегат транспортного средства на нашем рынке представлен двумя модификациями: F8CV — это мотор объёмом 0,8 литра, 51л.с.; B10S1 — силовая установка объёмом 1,0 литр, 63л.с.

Начиная с 1998 года, на автомобиль устанавливается только 3-х цилиндровый бензиновый двигатель объёмом 0,8 литра, с механической коробкой передач. В 2003 году начали устанавливать мотор объёмом 1,0 литр и 4-мя цилиндрами.

Больное место двигателя меньшего объёма (0,8 литра), выпускаемого до 2008 года был распределитель зажигания с электронным датчиком. Датчик давал сбои при попадании на него влаги. После перехода на ЕВРО-3 проблему устранили.

При несвоевременной замене возможен его обрыв, что приведёт к выходу из строя всего газораспределительного механизма, как следствие, дорогостоящего ремонта не избежать. Самой часто встречающейся неисправностью мотора Деу Матиз остаётся сбой в работе агрегата из-за неправильных показаний датчика положения дроссельной заслонки.

С выходом на рынок в 2002 году литрового мотора, динамика автомобиля значительно возросла. Двигатель отличается от младшего собрата улучшенным показателем тяги во всем диапазоне оборотов. К тому же ремонт двигателя Daewoo Matiz приходится делать реже в связи с повышением надёжности агрегата.

Блок Управления двигателем

Данная деталь является одной из основных, отвечая за работу всего автомобиля. ЭБУ своего рода компьютер, в котором происходят процессы обработки данных с датчиков, необходимых для работы двигателя. Поломка ЭБУ случается довольно редко. Блок не только считывает показания с датчиков, но так же и диагностирует их, при поломке одного из датчиков или при его неправильной работе на панели автомобиля загорается контрольная лампа «CHECK ENGINE».

Расположен ЭБУ в салоне автомобиля и спрятан под обшивкой справой стороны.

Признаки неисправности:

• Автомобиль не запускается;
• Не работают приборы и вся электроника в авто;

Самостоятельная замена датчика на Дэу Матиз

Замена ДПК Дэу Матиз выполняется согласно инструкции ниже.

Ослабить затяжку хомута.

Послабление хомута

Отсоединить воздуховод.

Отсоединение воздуховода

В случае двигателя на 0.8 литра требуется отсоединить шланг от патрубка на корпусе воздушного фильтра.

Отсоединение шланга

Открутить три крепежа корпуса фильтра.

Расположение болтов

• Вынуть болты.
• Демонтировать корпус воздушного фильтра.

Снятие корпуса фильтра

• Разъединить фиксатор колодки шлейфа электронной системы управления мотором
• Разъединить колодку.

Рассоединенная колодка датчика коленвала

Извлечь колодку из пружинного держателя на картере КПП.

Колодка, высвобожденная из держателя

• Перерезать пластиковую стяжку, которая объединяет провода ДПК и датчика концентрации кислорода
• Открутить крепежный болт, удерживающий датчик положения коленчатого вала на его посадочном месте.

Откручивание крепления

Извлечь датчик.

Изъятие датчика

Заменить уплотнительное кольцо на новое.

Датчик коленвала и его уплотнительное кольцо

• Установить новый датчик.
• Собрать все в обратной последовательности.
