Замена стартера Нексия: инструкция, фото, видео, описание

Стартер в автомобиле предназначен для пуска двигателя. Кратковременные заряд поступает с АБК на стартер, который в свою очередь прокручивает маховик с большой скоростью.

Стартер Дэу Нексия — надежен, хотя и у него есть свой ресурс, поэтому он тоже требует обслуживания и ремонта.

В статье расскажем о причинах неисправности, выборе стартера и процедурах замены и ремонта, а также рекомендациях завода изготовителя.

Видео

Видеоматериал расскажет, как провести замену стартера на Нексия

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

Демонтируем защиту мотора.Мастеру не обойтись без эстакады или смотровой ямы. Загоняем машину на яму/эстакаду, глушим транспорт и задействуем рычаг ручного тормоза. Открываем капот и откидываем минусовую клемму от АКБ.

Откручиваем гайку силового провода.Заглядываем под машину и откручиваем защиту двигателя (если она предусмотрена).

Отключаем контактное реле.Находим стартерный узел, от находится на монтажной площадке КПП.

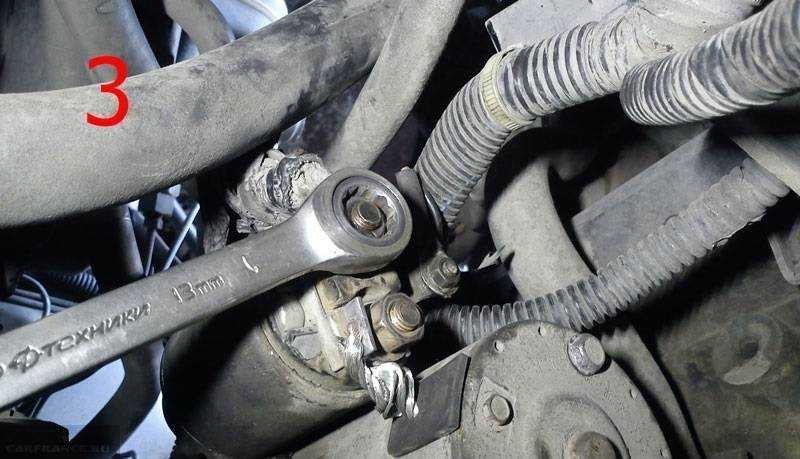

Откручиваем тяговое реле.Откручиваем крепеж плюсовой клеммы на стартере и откидываем провод в сторону. Этим самым мы обесточиваем стартерный узел.

Снимаем провод.Снимаем провода управления втягивающего реле. Нужно открутить гайки (2 шт) и откинуть проводку в сторону.

Откручиваем гайку массы и снимаем её.Отключаем провод массы стартера. Он зафиксирован гайкой на шпильке крепления корпуса стартера к монтажной площадке на КПП.

Выкручиваем крепление стартера.Откручиваем крепеж корпуса стартера к монтажной площадке на КПП. Стартер удерживает 1 болт и 1 законтрагаенная шпилька.

Демонтируем стартер.Достаем стартер. На данном этапе можно провести и осмотр зубчатого зацепления на маховике

Стоит обратить внимание, что бендикс и втягивающее реле — это далеко не единственные возможные причины выхода стартера из строя. Стартерный узел еще имеет подверженные износу: щетки, ротор, статор, втулки

Перед ремонтом стартера обязательно и непременно нужно поводить комплексную диагностику стартерного узла. Эту работу сможет качественно осуществить только специалист высокой квалификации, который целенаправленно занимается ремонтом стартеров.

Теперь, можно или отремонтировать или поменять на новый.

Выбор стартера

96208781 — оригинальные каталожные номера стартера Дэу Нексия производства Daewoo со стоимостью 10000 рублей. Кроме этого существует ряд аналогов, которые можно применять:

Стартер.

Наименование	Артикул	Цена
Magneti marelli	943205191010	4000
Nipparts	J5210905	5000
Mando	EX96952005	7000
Fenox	ST31123	7000
Valeo	438183	8000
Valeo	838026	10000
Bosch	0 986 014 860	10000

Причины неисправностей стартера

Прежде чем приступить непосредственно к процессу ремонта или замены необходимо знать причины неисправности узла. Многим автолюбителям они достаточно знакомы. Причин для неработоспособности стартера Дэу Нексия довольно много, но рассмотрим основные из них:

• не работает АКБ;
• окисление клемм;
• замыкание тягового реле;
• обрыв цепи тягового реле;
• неработоспособность контактного зажигания;
• заедает якорь;
• износ и зависание щеток;
• разрыв цепи зажигания;
• неисправна муфта;
• износ шестерни привода;
• шестерня не попадает на зубья маховика;
• износ подшипников якоря.

Это одни из причин невозможности пуска стартера, а соответственно и двигателя.

Вывод

Учитывая все, что было сказано, стоит подчеркнуть, что ремонт стартера Дэу Нексия не так уж сложен и его возможно производить своими руками без особых проблем

А вот есть его нужно заменить, стоит обратить внимание на то, что подбор стоит осуществлять по определению каталожного номера, который можно найти на самом стартере или же при помощи онлайн-каталогов

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Как снять стартер на дэу нексия

В электрооборудовании автомобиля DAEWOO NEXIA есть свои особенности, которые необходимо знать каждому сидящему за ее рулем этой машины водителю.

Дело в том, что здесь применяется электрооборудование, постоянный напряженный ток которого имеет номинальное напряжение 12 В. Все оборудование в целом представляет собой однопроводную схему.

За само питание ответственность на себя берут или аккумулятор (когда двигатель не работает), или генератор (или, наоборот, он находится на ходу).

Что касается стартера, его функции заключаются в следующем: при повороте ключа зажигания, сразу же по его команде от аккумулятора электрический ток начинает поступать к стартеру. На последний воздействует магнит и тот соединяется с двигателем. Двигатель начинает крутиться, в нем загорается топливо и он заводится.

Дэу Нексия Стартер

Таким образом, стартер любой машины (в том числе, и Дэу нексия) оказывается важным элементом на пути к запуску её двигателя.

Что представляет собой эта деталь?

Взглянем на стартер. При визуальном осмотре этой детали у Дэу видно, что она выглядит как четырехполюсный четырехщеточный электродвигатель. Также он совмещен с планетарным редуктором и электромагнитным двухобмоточным тяговым реле.

Если разобрать стартер Дэу на детали, то он можно выделить следующие составляющие:

• Крышка со стороны привода;
• Винты крепления тягового реле к крышке со стороны привода;
• Стопорное кольцо муфты привода;
• Упорное кольцо муфты привода;
• Муфта привода;
• Рычаг привода;
• Коронная шестерня;
• Опора рычага привода;
• Вал привода;
• Тяговое реле;
• Сателлиты;
• Уплотнительное кольцо планетарного редуктора;
• Болты крепления крышки со стороны коллектора;
• Стяжные болты;
• Крышка со стороны коллектора;
• Щеточный узел;
• Статор;
• Ротор;
• Крышка планетарного редуктора.

Как детали взаимодействуют между собой?

Поворот ключа в замке зажигания машины Дэу (его переход в положение III) будет подавать напряжение от аккумуляторной батареи на тяговое реле.

Якорь последнего переместит рычаг привода и шестерня муфты войдет в зацепление с зубчатым венцом маховика двигателя.

В этот же момент якорь тягового реле замкнет силовой контакты и в электродвигатель стартера будет подаваться напряжение от аккумуляторной батареи. После этого ротор стартера начнет поворачивать через плацентарный редуктор коленчатый вал у двигателя.

На самом деле все вышеописанное происходит в течение 10 секунд. А если температура ниже нуля, то допускается, что стартер будет работать до 15 секунд.

Проблемы в работе

Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Для этого достаточно знать причину.

Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество.

Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке. Как вариант причины может быть замыкание или обрыв сети в реле.

Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.

Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).

Если же кажется, что при включении стартера слышен чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников (которые достаточно будет поменять).

Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).

В любом из указанных случаев, конечно же, можно отремонтировать и стартер и самостоятельно. Однако следует помнить о том, что в модели Дэу Нексия подобная запчасть находится на задней стороне двигателя.

Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично (к тому же, велика вероятность пораниться).

Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.

Общее устройство и назначение стартера авто Daewoo Matiz

Автомобиль Daewoo Matiz — экономичный и быстрый, идеально приспособленный для передвижения в условиях города.

Благодаря просторному салону, достаточно просторному как для класса «Мини», и хорошим ходовым показателям его также можно использовать для загородных поездок.

Этот автомобиль отличается хорошей надежной сборкой и качественными комплектующими, в том числе такими важными, как стартер.

Принцип работы стартера

Стартер — это тот самый элемент, без которого было бы совершенно невозможно завести любой автомобиль, и Daewoo Matiz здесь вовсе не является исключением.

Как известно, стартер входит в состав практически любого современного автомобиля, являясь основным агрегатом пусковой системы двигателя.

По сути — это обычный электромотор, оснащенный тяговым реле, обгонной муфтой и еще достаточно большим количеством трудно выговариваемых деталей и элементов.

Каталог запчастей для Daewoo Matiz

При заводе ключом зажигания в стартер через контактную группу подается электрический ток, тяговое реле начинает вращать бендикс, шестеренкой зацепленный на маховик, и таким образом бендикс начинает вращать двигатель автомобиля.

Особенности стартера Daewoo Matiz

Одной из главных особенностей стартера автомобиля Daewoo Matiz является то обстоятельство, что эта модель оснащается стартерами двух разных изготовителей автозапчастей:

При этом определить, какой именно марки на вашем автомобиле установлен стартер, достаточно проблематично — эта информация нигде не прописана в документации, и понять, что к чему, можно лишь на подъемнике.

Главным визуальны отличием стартеров является форма кожуха — Mando имеет коническую форму кожуха, а Delphi — полукруглую. Именно по этому признаку можно сразу понять, о стартере какой марки идет речь.

В связи с этим довольно часто возникают проблемы с починкой стартера, когда владельцы авто, не зная точно, какой фирмы у них стартер, заказывают к нему детали.

Проблемы со стартером на Дэу Нексия и их устранение

Если мотор Нексии не заводится, то проблема может носить механический или электрический характер. Облом шестерни или появление чрезмерного осевого зазора часто становится причиной невозможности провернуть коленвал. Устранение неисправности заключается в разборе узла и проведении дефектовки с последующей заменой изношенных и поврежденных деталей.

Если стартер не крутит, то причина может скрываться в том, что неисправно втягивающее реле или электродвигатель. В первом случае следует прозвонить контакты. Реле малоремонтопригодно, поэтому чаще всего подлежит замене. В случае проблем с электромотором его следует разобрать и принимать дальнейшее решение по результатам диагностики.

В первую очередь следует проверить щетки. На них не должно быть повреждений. Минимальный допустимый размер щеток для стартера Нексии составляет 7 мм. Если их длина меньше, то замена обязательна.

От состояния обмоток и коллектора зависит судьба всего стартерного узла. При подгорании, чрезмерном износе или межвитковых замыканиях менять якорь отдельно не рекомендуется. Его цена сопоставима с новым узлом в сборе.

Это интересно: Как поменять втулки стабилизатора на Тойота Королла — фото и видео

Ремонт узлов стартера 5МТ и 10МТ

Детали стартера

А. ВЫВОДЫ ДЛЯ КРЕПЛЕНИЯ КЛЕММ ПРОВОДОВ

После демонтажа с двигателя стартера следует проверить свободу перемещения шестерни по винтовой нарезке вала и свободу вращения вала электродвигателя (с помощью отвертки).

Если вал заедает, необходимо сразу же разобрать стартер. В случае нормального вращения вала следует сначала проверить стартер на холостом ходу, а затем при необходимости разобрать.

Собрать электрическую схему для проверки стартера, показанную на рисунке Разборка, проверка и сборка стартера. Включить стартер и измерить потребляемый ток, напряжение и частоту вращения вала электродвигателя. Сравнить полученные значения с номинальными.

Если номинальные значения даны без учета тока, потребляемого тяговым реле, необходимо скорректировать результаты измерений, вычтя из полученного значения номинальный ток, потребляемый удерживающей обмоткой реле.

Выключить питание и разобрать электрическую схему.

1. Если потребляемый ток и частота вращения вала электродвигателя соответствуют номинальным значениям, стартер исправен.

2. Низкая скорость вращения вала и большой потребляемый ток являются признаками следующих неисправностей:

– увеличенное сопротивление вращению вала из-за большого натяга, износа или загрязнения подшипников, изгиба якоря двигателя и т.д.; – короткое замыкание обмоток якоря; – короткое замыкание обмоток якоря или обмоток возбуждения.

3. Если вал не вращается при большом потребляемом токе, возможными причинами являются:

– замыкание на массу в обмотке возбуждения или на клеммах; – заклинивание подшипников. (Следует проверить, вращая якорь от руки). Разобрать стартер.

4. Если вал не вращается при отсутствии тока в цепи, возможными причинами являются:

– разрыв в обмотке возбуждения. Разобрать стартер и проверить внутреннюю коммутацию и целостность обмоток с помощью контрольной лампы; – разрыв в обмотке якоря. Разобрать стартер и осмотреть якорь; – поломка пружины щетки, износ щеток, загрязнение пластин коллектора и другие причины, ухудшающие контакт щеток с пластинами коллектора. Разобрать стартер.

5. Низкая скорость вращения вала при малом потребляемом токе:

– увеличенное внутреннее сопротивление из-за плохого контакта, неисправности проводов, загрязнения пластин коллектора и других причин. Разобрать стартер.

6. Высокая скорость вращения холостого хода при большом потребляемом токе свидетельствует обычно о коротком замыкании в обмотке возбуждения. Разобрать стартер и проверить обмотки возбуждения статора.

голоса

Рейтинг статьи

Как выставить зажигание на Дэу Нексия 8 клапанов инжектор

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Изменилась только головка блока цилиндров, в ней появилось два распредвала.

Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону. Более свежий клапанный мотор получил бесконтактную электронную систему зажигания, которая не требует ручной регулировки.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, система зажигания дэу нексия в свою очередь управляется электронным блоком управления двигателем. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих система зажигания дэу нексия ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

Место установки датчика положения коленчатого вала на двигателе F16D3: Датчик фаз на двигателе A15SMS закреплен на задней стенке корпуса подшипников распределительного вала рядом с зубчатым шкивом распределительного вала.

Сигнал датчика фаз ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла. Для определения положения поршня первого цилиндра во время рабочего такта на двигателе F16D3 датчик фаз реагирует на прохождение выступа, выполненного на торце шкива распределительного вала выпускных клапанов.

На двигателе A15SMS датчик реагирует на прохождение система зажигания дэу нексия, выполненного на носке распределительного вала.

В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня. На основании выходных сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и определяет цилиндр, в который следует подать топливо.

При выходе из строя датчика фаз ЭБУ переходит в режим нефазированного впрыска топлива. Датчик фаз двигателя F16D3 Взаимное положение датчика фаз и шкива распределительного вала выпускных клапанов на двигателе F16D3 для наглядности показано на демонтированных деталях: На двигателе A15SMS датчик установлен в левом торце головки блока система зажигания дэу нексия.

Стержень датчика омывается охлаждающей жидкостью, циркулирующей через рубашку охлаждения головки блока цилиндров.

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Датчик температуры охлаждающей жидкости двигателей F16D3 и A15SMS Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, то есть его сопротивление уменьшается при повышении температуры. Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

С третьего вывода потенциометра ползункакоторый соединен с осью дроссельной заслонки, снимается сигнал для блока управления. Периодически измеряя выходное напряжение сигнала датчика, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и система зажигания дэу нексия импульсов впрыска топлива, система зажигания дэу нексия также для управления регулятором холостого хода.

Датчик положения дроссельной заслонки двигателей F16D3 и A15SMS Датчик абсолютного давления разрежения воздуха на впуске оценивает изменения давления воздуха в ресивере впускного трубопровода, которые зависят от нагрузки на двигатель и частоты вращения его коленчатого вала, и преобразует их в выходные сигналы напряжения.

Неисправности

Признак выхода из строя пускового устройства — ключ в положении 3 долго держится, пока двигатель заведётся. При этом состояние заряда аккумулятора хорошее. Постепенно ситуация усугубляется, мотор не запускается сначала с первого раза, а потом и совсем. Всё это может сопровождаться щелчками.

Основные неполадки устройства на Деу Нексия мало чем отличаются от характерных неисправностей всех стартеров:

• окисление клемм и соединений;
• пробои втягивающего реле;
• обрыв в цепи;
• поломки в контактном зажигании;
• клин якоря;
• износ щёток;
• повреждение бендикса;
• разрушение втулок.

Без разборки стартера удаётся устранить только окислы, обрыв в цепи и поломки замка зажигания. В остальных случаях приходится электродвигатель снимать.

Распространённая неисправность: окисление болта втягивающего

Основной признак этой проблемы: характерные щелчки втягивающего реле, электродвигатель при этом не прокручивается. Первым делом исключаются другие причины:

• тщательно проверить аккумулятор — замерить напряжение (не меньше 12,2 вольт), осмотреть клеммы, почистить от окислов;
• проверить массу и замок зажигания.

Самодельный прибор под названием «пусковая кнопка» — очень удобный и универсальный инструмент, который часто используют автоэлектрики для контроля втягивающего реле. Один из способов его применения уместен как раз здесь. Также понадобится контрольная лампа или тестер с щупом на одном из концов.

• скинуть штатный провод с втягивающего реле;
• зажать на его место клемму самодельного приспособления;
• взять контрольную лампу, подключить на минус аккумулятора;
• щуп тестера положить на верхнюю гайку тягущего, чтобы проверить наличие тока — индикатор должен гореть или показывать рабочее значение;
• удостовериться в наличии напряжения на втором (выводном) контакте реле, нижнем — в этом случае гореть лампочка не должна, так как контактные пятаки не замкнуты.

Теперь надо проверить напряжение с задействованной пусковой кнопкой. Приспособление надо активировать — зажим типа «крокодил» подсоединить к плюсу АКБ — индикатор на выводном болте тягущего должен загореться. Что показал тест: контактные пятаки втягивающего реле замыкаются, но напряжение с нижнего вывода тягущего не поступает к электромотору.

Далее нужно щуп контрольки приложить к многожильному проводу, идущему от реле к стартеру. Этот кабель на стартере Nexia часто защищён оболочкой, поэтому её надо проткнуть. Активировать втягивающее реле — индикатор не горит? Вывод: нет надёжного контакта между нижним болтом реле и клеммой провода, идущего к электромоторчику.

• снять клемму с аккумуляторной батареи;
• обработать соединения втягивающего реле ВД-40 — жидкость лучше заправить в медицинский шприц;
• ослабить гайку выводного болта тягущего на пару оборотов ключом;
• подвигать контакт внутри;
• затянуть гайку на место.

Теперь можно заново проверить работу. Включить пусковой кнопкой реле — стартер должен начать вращаться, если неисправность была в окисленном контакте. Его следует полностью снять, тщательно зачистить промежуточную шайбу и поставить на место. Другая неисправность, более трудоёмкая в устранении — обрыв многожильного провода. В этом случае надо разбирать устройство и заменять детали.

Конструкция автомобильного стартера

Каждый владелец авто должен знать конструкцию механизмов и узлов своего транспортного средства. Если вы будете понимать работу механизма, то сможете легко и быстро определить поломку и устранить ее.

Главные составляющие агрегата:

• электрический мотор,
• якорь,
• щетки,
• обгонная муфта.

Некоторые модели авто могут иметь различия в строении. Не стоит воспринимать это как отклонение, такое часто встречается. Если вы покупаете деталь, необходимо сообщить продавцу о модели запчасти, которая была использована ранее. Если неправильно подобрать элемент, могут появиться сложности с его работой, и он стремительно выйдет из строя.

Если стартер не отвечает на вращение ключа и находится в беззвучном режиме, то проверка делится на следующие этапы:

1. Выявляется уровень заряда батареи аккумулятора.
2. Выполняется проверка контактов замка зажигания.
3. Выполняется диагностика тягового реле.
4. Проверяется работа части стартера, отвечающего за кручение муфты, и самого механизма.

Видео про ремонт трамблера и установку зажигания

После

замены прокладки трамблера, как писал раньше, стер случайно засечки и потерял УОЗ.

В понедельник

начитавшись всяких умных форумов и высказываний людей со стажем, было решено ставить самому без стробоскопа по статье из nexia-faq, сама статья.

В целом

все просто. Задомкратил машинку, покрутил на 4 передаче колесо до желаемого результата- совпадения метки на шкиве с меткой на кожухе ГРМ.

После

откручиваем два болта 5,5 на крышке трамблера, снимаем бегунок. У меня прорезь смотрела вниз, но раз пишут ни чего страшного, то продолжим. Как оказалось до этого на слух я выставил практически правильно, осталось только чуть сместить трамблер в сторону лобового на 1-2мм. Те более раннее.

После

того как все собрал решил прокатиться чутка. Не успел тронуться как сразу понял что на первой при отпускании сцепления можно не подгазовывать, машинка стала резвее и быстрее откликаться на газ. Пропала вибрация после остановки на перекрестке, раньше руль колбасило сейчас почти нет, только небольшая вибрация.

В целом

проделанной работой доволен. Более долгих поездок пока не совершал но думаю все должно быть гуд.

Система зажигания Дэу Нексия зависит от типа двигателя. На 8-ми клапанных двигателях применяется бесконтактное зажигание с центробежным распределением высокого напряжения. На 16-ти клапанных двигателях применяется микропроцессорная система зажигания со статическим распределением высокого напряжения.

Куда “ушла искра” у “нексии”

КУДА «УШЛА ИСКРА» У «НЕКСИИ»

КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.

Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.

С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.

Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.

Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.

Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.

Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.

Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

Ну и сама новая прокладка ГБЦ:
