Замена стартера Ланос: инструкция, фото, видео, описание

Стартер установлен на картере сцепления с задней стороны силового агрегата.

Вам потребуются: ключ «на 13», торцовые головки «на 10». «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отверните гайку крепления силового

3. . и снимите провод с тягового болта.

4. Отверните гайку крепления управляющего провода …

5. . и отсоедините провод от тягового реле.

6. Отверните две гайки крепления (вторая расположена с противоположной стороны корпуса стартера, на верхней шпильке дополнительной гайкой закреплен провод «массы», не забудьте установить его на место при сборке).

7. . и снимите стартер.

8. Установите стартер в порядке, обратном снятию.

Другое на сайте:

Снятие и установка облицовок салона Вам потребуются: отвертки с плоским и крестообразными лезвиями. Примечание Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично. 1. Перед .

Проверка кожуха сцепления с нажимным диском ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности. Предупреждение Незначительные канавки, царапины и риски удалите мелкозернистой наждачной бума .

Разборка, очистка, проверка состояния и сборка головки цилиндров В фирменных сервис-центрах компании Skoda всегда можно заказать восстановленную головку, что зачастую оказывается гораздо практичнее, чем трата времени и сил на выполнение достаточно сложных проце .

голоса

Рейтинг статьи

Признаки неисправности

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.

• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

1. Демонтируем защиту мотора.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В моторном отсеке головкой «на 12» отворачиваем гайку крепления наконечника «массового» провода к спецболту верхнего крепления стартера и снимаем наконечник провода со спецболта.

Откручиваем гайку силового провода.

Головкой «на 13» отворачиваем спецболт верхнего крепления стартера. Снизу автомобиля ключом «на 12» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи.

Отключаем контактное реле.

Снимаем наконечник провода с контактного болта тягового реле.

Откручиваем тяговое реле.

Головкой «на 10» отворачиваем гайку крепления наконечника провода управления тяговым реле…

…и отсоединяем наконечник провода.

Откручиваем гайку массы и снимаем её.

Головкой «на 13» отворачиваем спецболт нижнего крепления стартера.

Выкручиваем крепление стартера.

Снимаем стартер. Устанавливаем стартер в обратной последовательности.

Теперь, можно или отремонтировать или поменять на новый.

Причины неисправностей стартера

Прежде чем приступить непосредственно к процессу ремонта или замены необходимо знать причины неисправности узла. Многим автолюбителям они достаточно знакомы. Причин для неработоспособности стартера Шевроле Ланос довольно много, но рассмотрим основные из них:

• не работает АКБ;
• окисление клемм;
• замыкание тягового реле;
• обрыв цепи тягового реле;
• неработоспособность контактного зажигания;
• заедает якорь;
• износ и зависание щеток;
• разрыв цепи зажигания;
• неисправна муфта;
• износ шестерни привода;
• шестерня не попадает на зубья маховика;
• износ подшипников якоря.

Это одни из причин невозможности пуска стартера, а соответственно и двигателя.

Руководство по эксплуатации

Хотите больше информации?  Вот инструкция по эксплуатации шевроле ланос: «скачать«. Source: vsepredohraniteli.ru

Стартер Шевроле Ланос обеспечивает первоначальный запуск двигателя за счет проворачивания маховика, который в свою очередь приводит в движение коленвал мотора. Эти действия создают рабочее давление в камерах сгорания, активируют систему подачи топлива и электрооборудование автомобиля.  Для работы стартер использует электроэнергию аккумулятора.

Стартер состоит из следующих основных узлов:

• Электродвигатель постоянного тока, обеспечивающий вращение привода,
• Приводной механизм, передающий усилие на маховик,
• Электромагнитное реле, управляющее режимами работы стартера, (втягивающее реле).

Штатный стартер для Шевроле Ланос рассчитан на питание от бортовой сети в 12В и обеспечивает пусковую мощность 1,2 кВт.

Неисправности стартера и способы их устранения

Если при повороте ключа в положение «Start» автомобиль не заводится, то определить причину поломки и выбрать правильный метод решения проблемы можно по следующим признакам:

Полностью отсутствуют звуки вращения редуктора стартера, втягивающее реле стартера не срабатывает:

Тяговое реле срабатывает (слышны щелчки), но редуктор стартера не крутит маховик двигателя:

Втягивающее реле срабатывает и сразу выключается (слышны частые повторяющиеся щелчки):

Стартер не выключается после запуска двигателя:

При вращении редуктора стартера слышные посторонние шумы (металлические удары):

Как проверить и заменить тяговое реле стартера на Ланосе

Проверить работоспособность втягивающего реле стартера можно с помощью пусковых проводов, которые используются для «прикуривания» при сильной разрядке АКБ.

Чтобы провести проверку, нужно снять аккумулятор с машины и соединить его минусовой контакт с корпусом стартера. Плюсовой вывод аккумулятора соединяется с клеммой управляющего провода на тяговом реле. Если в результате слышен характерный щелчок, и муфта привода реле выдвигается, то деталь исправна.  В обратном случае втягивающее реле следует демонтировать со стартера и заменить на рабочее.

Чтобы снять реле, нужно открутить гайку нижнего контактного винта и отсоединить контактную клемму. Затем необходимо вывернуть три болта со стороны приводного механизма, которыми реле крепится к крышке стартера. После этого втягивающее реле можно извлечь из посадочного места на корпусе стартера. Установка новой детали выполняется в обратном порядке.

• zapchasti.expert
• sto-upiter.ru
• remont-avto.uef.ru
• uazlyuks.ru

Симптомы неисправности стартера

Если автомобиль на заводится, то проблема может быть в стартере

Хорошо, аккумулятор у нас исправный и накануне мы его зарядили полностью, как узнать берёт ли на себя стартер, по каким признакам это определить? Самый наглядный симптом: если во время поворота ключа зажигания лампочки, которые запитаны от бортовой сети, теряют в яркости, а иногда и гаснут — это звоночек к тому, что в системе имеется просадка тока, то есть стартер берёт лишнюю энергию на себя. Подобная ситуация может возникнуть не только в холодное время года, и говорит она о неисправности стартера. Однако это лишь один внешний симптом, с помощью которого мы можем лишь предположить неисправность. Но откуда она взялась, почему это происходит?

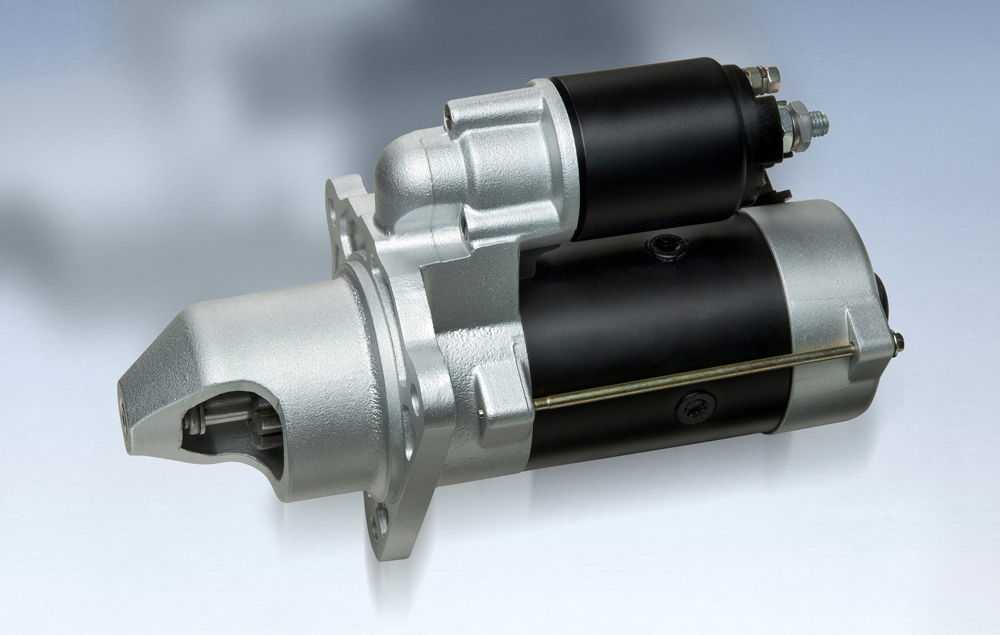

Стартер Chevrolet Lanos

Стартер Шевроле Ланос обеспечивает первоначальный запуск двигателя за счет проворачивания маховика, который в свою очередь приводит в движение коленвал мотора. Эти действия создают рабочее давление в камерах сгорания, активируют систему подачи топлива и электрооборудование автомобиля. Для работы стартер использует электроэнергию аккумулятора.

Стартер состоит из следующих основных узлов:

• Электродвигатель постоянного тока, обеспечивающий вращение привода;
• Приводной механизм, передающий усилие на маховик;
• Электромагнитное реле, управляющее режимами работы стартера, (втягивающее реле).

Штатный стартер для Шевроле Ланос рассчитан на питание от бортовой сети в 12В и обеспечивает пусковую мощность 1,2 кВт.

Поломка зубьев бендикса или венца маховика

Эта проблема проявляется обычно на автомобилях с солидным пробегом, особенно – после недавней замены маховика, или ремонта пускового механизма. При повороте ключа стартер – усиленно делает попытки запускать мотор: щелкает, жужжит (иногда с визгом), но ДВС не стартует. Здесь проблема в зацеплении.

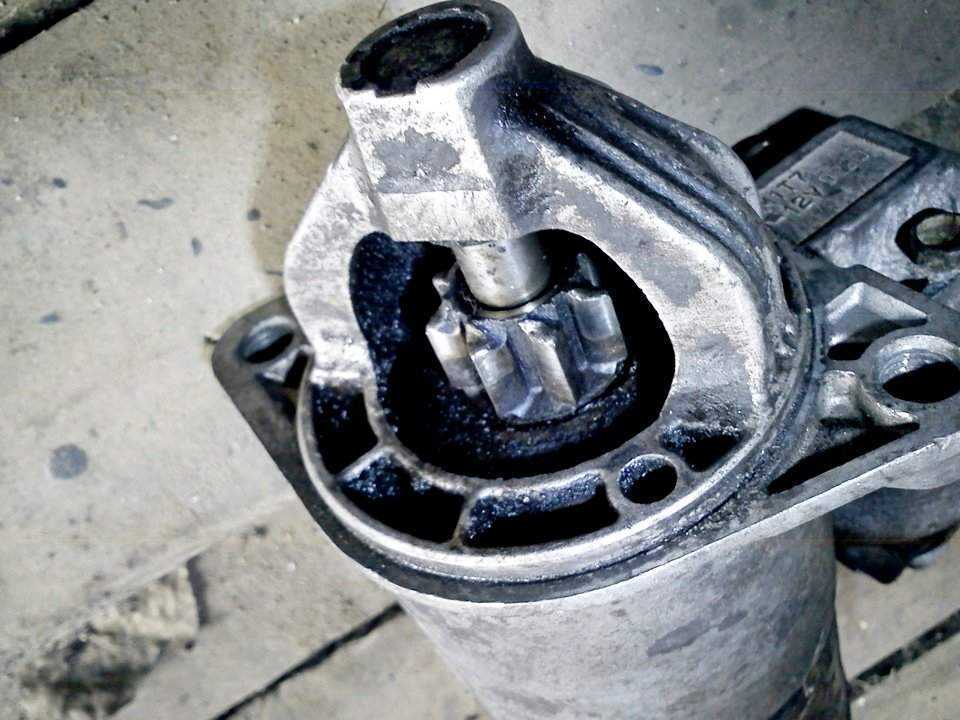

Поломанные зубья бендикса

Зубья маховика (на большинстве машин) имеют скос, помогающий шестерне бендикса плавнее войти в контакт. При значительной выработке, заедании вилки тягового реле, подклинивании или износе самой шестерни — она не доходит до места надежного контакта, не прилегает по рельефу зубьев. Пробуксовка приводит к большему износу, а, поскольку деталь не ремонтируется — к внеплановой замене.

Если при пуске ДВС авто со стороны стартера возникают любые посторонние звуки – это повод проверить его как можно скорее. Иначе он «напомнит о себе» в дороге.

Оригиналы и аналоги для замены

Средняя цена на оригинальный стартер  для Шевроле Ланос  (артикулы 96208781 / 96430344, производитель CHEVROLET / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:

Производитель	o.e.m. номер	Примерная стоимость
BOSCH (Германия)	8000 руб.
EAI (Франция)	4500 руб.
FENOX (Белоруссия)	ST 31123	4200 руб.
STELLOX (Германия)	06 10018 SX	4000 руб.
HC-PARTS (Дания)	3900 руб.
ERA (Италия)	3800 руб.
AMD (Южная Корея)	AMD.EL212	3200 руб.

Если неисправно только втягивающее реле, то не требуется покупать стартер в сборе. Достаточно заменить само реле (оригинальный артикул 96208782). Новая деталь обойдется в сумму от 500 до 2000 рублей.

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

1. Демонтируем защиту мотора.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В моторном отсеке головкой «на 12» отворачиваем гайку крепления наконечника «массового» провода к спецболту верхнего крепления стартера и снимаем наконечник провода со спецболта.

Откручиваем гайку силового провода.

Головкой «на 13» отворачиваем спецболт верхнего крепления стартера. Снизу автомобиля ключом «на 12» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи.

Отключаем контактное реле.

Снимаем наконечник провода с контактного болта тягового реле.

Откручиваем тяговое реле.

Головкой «на 10» отворачиваем гайку крепления наконечника провода управления тяговым реле…

…и отсоединяем наконечник провода.

Откручиваем гайку массы и снимаем её.

Головкой «на 13» отворачиваем спецболт нижнего крепления стартера.

Выкручиваем крепление стартера.

Снимаем стартер. Устанавливаем стартер в обратной последовательности.

Теперь, можно или отремонтировать или поменять на новый.

Реле втягивающее стартера: устройство и принцип работы

Начнем с того, что указанное реле  является важным элементом в устройстве стартера. Прежде всего, стартер имеет два реле. Первое отвечает за его включение и расположено в моторном отсеке (часто в блоке предохранителей). Второе реле тяговое, стоит на самом стартере.

Его задача заключается в том, чтобы при запуске мотора осуществить синхронизацию цепей стартера, перераспределить электроэнергию между мотором стартера и электромагнитом реле. Также указанное реле подводит шестерни бендикса к зубцам на венце маховика. После запуска мотора благодаря реле шестерня бендикса возвращается в исходное положение.

Итак, тяговое реле стартера, которое автолюбители называют втягивающим реле (благодаря возвращению шестерни бендикса на место), не отличается сложным устройством.

Среди основных компонентов можно выделить:

• корпус и контакты реле;
• контактный диск реле;
• магнит (имеет втягивающую и удерживающую обмотку);
• якорь (сердечник) со штоком реле стартера и штоком привода вилки;
• возвратные пружины;

В основе реле лежит втягивающая катушка, которая по форме напоминает цилиндр и является электромагнитом. Внутри которой размещен подвижный сердечник, тогда как сверху намотаны витки удерживающей катушки.

Одна сторона сердечника имеет выходящий за пределы корпуса шток, толкающий вилку стартера. На конце штока есть отверстие, также может быть перекладина, что зависит от модели авто.

На другой стороне есть шток, на конце которого размещен контактный диск реле стартера. Сам корпус втягивающего реле похож на резиновую чашку, куда вдавлены 2 контакта. Контакты имеют резьбу, куда гайками прикрепляются клеммы.

Между контактами снаружи крышки выполнен бортик, чтобы избежать короткого замыкания. Крышка винтами прикрепляется к торцевой части реле, чтобы контакты выходили напротив контактного диска, который расположен на штоке сердечника.

Тяговое реле устанавливается над стартером и надежно крепится к нему. Если есть такая необходимость, снять реле достаточно просто. Единственное, сам стартер также потребуется снимать.

Как правило, реле стартера бывает в виде разборного изделия, которое можно проверить и отремонтировать, а также есть неразборные варианты.  В этом случае реле только меняется на новое неразборное или разборное при такой необходимости.

Ремонт стартера

Ремонт стартера, конечно лучше всего доверить профессионалам, но если есть желание поиграться и сделать все самому, то попали по адресу. Здесь, расскажем как отремонтировать стартер Ланос своими силами.

1. Демонтируем стартер.
2. Демонтируем втягивающее реле.

Ключом «на 10» отворачиваем два стяжных болта…

Снимаем переднюю крышку с якорем.

…и отсоединяем корпус статора вместе с якорем от передней крышки.

Откручиваем заднюю крышку.

Снимаем щеткодержатель с якоря.

Разбираем планетарный механизм.

Снимаем защитную крышку планетарного механизма…

Снимаем вал с рычагом.

Рекомендации завода

Завод изготовитель не рекомендует ремонтировать стартера самому, поскольку считает, что этим должны заниматься специалисты, которые этому обучены. Хотя, не исключается, что многие мастера гаражного ремонта, отлично справляются без специальных обучений, которые проводит производитель.

Таким образом, они признаю, что отремонтировать стартер Ланос может любой при желании, наличие инструмента и рук. Хотя, бывают ситуации, когда стоит обратиться на профильную станцию, поскольку невозможно диагностировать причину неисправности и поломки.

Выбор стартера

9141322 или 96430344 — оригинальные каталожные номера стартера Шевроле Ланос производства General Motors со стоимостью 15 000 рублей. Кроме этого существует ряд аналогов, которые можно применять

Рекомендации завода

Завод изготовитель не рекомендует ремонтировать стартера самому, поскольку считает, что этим должны заниматься специалисты, которые этому обучены. Хотя, не исключается, что многие мастера гаражного ремонта, отлично справляются без специальных обучений, которые проводит производитель.

Таким образом, они признаю, что отремонтировать стартер Шевроле Ланос может любой при желании, наличие инструмента и рук. Хотя, бывают ситуации, когда стоит обратиться на профильную станцию, поскольку невозможно диагностировать причину неисправности и поломки.

Предназначение и устройство стартера Ауди А6 С5

В автомобиле стартер представляет собой электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения и якоря с обратной муфтой, еще есть крышка со щеткодержателями и тяговое реле.

При включении стартера через обмотку тягового реле начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты замыкаются.

Одновременно якорь через рычаг перемещает обратную муфту с шестерней. Ступица муфты поворачивает на винтовых шлицах вала шестерню, что облегчает ввод ее в зацепление с зубчатым венцом маховика.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и муфтой.

После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря.

После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле с помощью пружины отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.

Если стартер не работает в положении ключа «запуск двигателя», возможны следующие причины:

• неисправна аккумуляторная батарея;
• обрыв электрической цепи между замком зажигания, тяговым реле, аккумуляторной батареей, и стартером;
• неисправно тяговое реле;
• механический или электрический дефект стартера.

Для проверки аккумуляторной батареи зажгите фары. Если они тускнеют через несколько секунд, значит аккумуляторная батарея разряжена. Подзарядите или замените аккумуляторную батарею.

Если фары не тускнеют, включите стартер и наблюдайте за светом. Если они тускнеют, значит, напряжение поступает к стартеру и неисправность находится в нем.

Если фары продолжают гореть ярко (и отсутствует щелчок тягового реле стартера), это указывает, что имеется повреждение в электрической цепи или неисправно тяговое реле.

Если стартер вращается медленно, а аккумуляторная батарея в хорошем состоянии, то это указывает, что стартер неисправен или присутствует значительное сопротивление -в электрической цепи стартера.

Если подозревается повреждение в электрической цепи, отсоедините аккумуляторную батарею и очистите все соединения и контакты в цепи питания стартера.

Повторно подключите аккумуляторную батарею и, используя вольтметр, проверьте напряжение по элементам электрической цепи до стартера.

Устройство стартера Ауди А6 С5

Данный узел состоит из следующих элементов:

• 1 — стартер,
• 2 — тяговое реле,
• 3 — рычаг привода,
• 4 — крышка со стороны привода,
• 5 — обгонная муфта,
• 6 — якорь,
• 7 — щеткодержатель,
• 8 — задняя крышка с подшипником.

Если аккумуляторная батарея и электрическая цепь в хорошем состоянии, снимите провод питания с тягового реле и подключите к нему вольтметр.

Поверните ключ зажигания в положение «запуск двигателя». В этом положении должно быть полное напряжение аккумуляторной батареи.

Контакты тягового реле могут быть проверены подключением вольтметра между контактом тягового реле, соединенного со стартером и массой.

При повороте ключа зажигания в положение «запуск двигателя» вольтметр должен показывать напряжение. При отсутствии напряжения неисправен соленоид тягового реле или обгорели контакты тягового реле.

Если электрическая цепь и тяговое реле исправны, значит, неисправен стартер.

Как снять стартер на Ауди А6 С5 двигатель 2.4 V6

Перевести перед авто в сервисное положение.

Далее надо снять генератор.

И только затем можно снять стартер.
