Как поменять предохранитель на лифан солано?

Ремонт БП

Методы построения всех легковых автомобилей марки «Лифан» очень схожи, поэтому рассмотреть ремонт блока предохранителей можно на примере некоторых моделей. В нашем случае это будет X60 и «Солано».

Как правило, в автомобилях «Лифан» располагается два или три БП. Месторасположение приборов следующее:

Подкапотный блок ПП располагается в моторном отсеке слегка выше АКБ, представляя собой «чёрный ящик». Доступ к предохранителям осуществляется путём открытия крышки отжатием её фиксаторов.

Ремонтируя любой из блоков предохранителей вашего автомобиля, необходимо соблюдать следующие рекомендации:

  1. Перед началом мероприятий обесточьте всю электросистему машины, заглушив мотор, повернув ключ зажигания на положение OFF и отсоединив клеммы АКБ.
  2. Аккуратно демонтируйте все пластиковые элементы, так как их очень легко повредить.
  3. Проводите замену предохранителя на полностью идентичный ему элемент, то есть с таким же номиналом силы тока и от вашей модели «Лифан».
  4. Завершив ремонт, не забудьте вернуть всю конструкцию в первоначальное состояние.

Если после замены предохранителя электроприбор проработал недолго и практически сразу же сломался, стоит искать проблему в другом узле электроцепи и исправлять её. В противном случае нормальной работоспособности устройства не добиться.

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

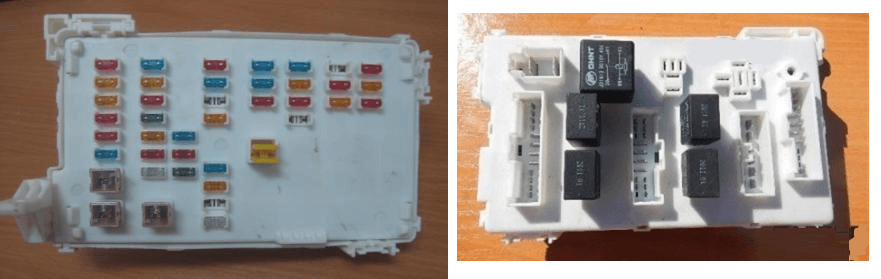

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме Номинал пред-ля Защищаемая цепь
СОЛАНО 620
1 10 А Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2 15 А Указатели поворотов, аварийная сигнализация (аварийка)
3 10 А Бензонасос (топливный насос)
4 15 А Стеклоочиститель лобового стекла (дворники)
5 15 А Прикуриватель
6 10 А Резервный (запасной)
7 10 А Тормозная система ABS (питание на блок АБС)
8 5 А Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9 5 А Противотуманные фонари — задние
10 15 А Магнитола (аудиосистема)
11 15 А Сигнал (гудок, клаксон)
12 5 А Магнитола (управление аудиосистемой на руле)
13 10 А Огни света заднего хода
14 5 А Замок зажигания (контроль замка от ВСМ)
15 5 А Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16 10 А Габариты; дневные ходовые огни
17 15 А Резервный (запасной)
18 10 А Электропривод боковых зеркал заднего вида
19 10 А Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20 5 А СТОП-сигналы
21 10 А Система управления Подушками безопасности SRS
22 10 А Плафоны освещения внутри салона, подсветка замка зажигания
23 30 А Стеклоподъемники
24 5 А Питание на кнопки центрального замка (блок упр-ия отопителем)
25 10 А Резервный (запасной)
26 10 А Комбинация/набор приборов
27 5 А Резервный (запасной)
28 15 А Резервный (запасной)
29 10 А Люк в крыше (электропривод)
30 10 А Резервный (запасной)
31 10 А Резервный (запасной)
32 25 А Резервный (запасной)
33 30 А Резервный (запасной)
34 30 А Зажигание АМ2
35 30 А Зажигание АМ1
36 30 А Обогрев / подогрев заднего стекла
37 Пинцет для извлечения предохранителей
38 15 А Обогрев / подогрев передних сидений
39 5 А Комбинация/набор приборов
40 20 А Резервный (запасной)
41 15 А Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1 15 А Диагностический разъем / Аудиовидеосистема
2 10 А Система пассивного бесключевого
доступа / запуска двигателя (PKE/PEPS)
3 10 А Задние противотуманные фонари
4 15 А Резервный (запасной)
5 10 А Стоп-сигналы
6 10 А Контроллер системы
кондиционирования
7 15 А Прикуриватель
8 5 А Блока управления кондиционером
9 30 А Стеклоподъемники электрические
10 15 А Указатели поворота
11 25 А Генератор
12 15 А Электрическпя блокировка рулевой
колонки (ESCL)
13 5 А Магнитола (выключатель электропитания аудио-
видеосистемы)
14 15 А Резервный (запасной)
15 5 А Лампы подсветки двери,
фонарь подсветки багажника
16 15 А Люк в крыше (электропривод)
17 10 А Электропитание блока управления ABS (АБС)
18 10 А Система управления Подушками безопасности SRS
19 15 А Бензонасос (топливный насос)
20 10 А Электропривод боковых зеркал заднего
21 20 А Стеклоочиститель (дворники)
22 10 А Плафоны освещения внутри салона, подсветка замка зажигания
23 10 А Габаритные огни
24 5 А Комбинация/набор приборов
25 15 А Центральный замок
26 10 А Предохранитель B+ комбинации приборов
27 5 А Резервный (запасной)
28 20 А Резервный (запасной)
29 10 А Предохранитель B+ блока BCM
30 10 А Резервный (запасной)
31 25 А Резервный (запасной)
32 15 А Резервный (запасной)
33 30 А Резервный (запасной)
34 20 А Электропривод передних сидений
35 20 А Стартер
36 30 А Обогрев / подогрев заднего стекла
37 Пинцет для извлечения предохранителей
38 10 А Блок управления трансмиссией
(TCU)
39 10 А Управление электропитанием блока BCM
40 15 А Обогрев / подогрев сидений
41 10 А Фонари заднего хода

Реле

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме Защищаемая цепь
СОЛАНО 620
R1 Реле звукового сигнала
R2 Реле задних противотуманных огней
R3 Реле Бензонасоса (топливного насоса)
R4 Реле обогрева / подогрева заднего стекла
R5 Пусто (резерв)
R6 Пусто (резерв)
R7 Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1 Реле задних противотуманных огней
R2 Реле обогрева / подогрева заднего стекла
R3 Реле Бензонасоса (топливного насоса)
R4 Реле START (стартер)
R5 Реле ACC (замок зажигания положение ACC)
R6 Реле IG1 (зажигание 1)
R7 Реле IG2 (зажигание 2)

Skoda Octavia

Начать топ-10 хочется со сравнительно простого и недорогого автомобиля. Это позволит наглядно доказать, что не обязательно машина должна стоить сотни тысяч долларов, чтобы иметь качественный и грамотно выполненный салон.

Skoda Octavia относится к европейскому C-классу. Он же гольф-класс. Бестселлер чешского производителя. Сейчас выпускается уже 4 поколение этой модели. Причём презентация состоялась лишь в ноябре 2019 году у себя на родине в Праге.

Внешне лифтбек получился интереснее и привлекательнее своего предшественника, но сейчас основной акцент на интерьере. Салон выглядит минималистичным. Но смотрится очень красиво, современно и завершённо. Нет каких-то недостающих элементов, либо избыточного декора. Всё аккуратно распределено по своим местам. Основные органы управления оказываются ровно под рукой водителя. Есть и цифровой экран приборной панели, крупные дисплей мультимедийного комплекса.

У Skoda Octavia высокий уровень эргономики. Здесь чех опережает даже ряд более дорогих и именитых конкурентов из класса D. Качественные материалы, идеально подогнанные детали. К исполнению никаких претензий нет.

Салон рассчитан на 5 посадочных мест, включая водителя. Сзади большой запас пространства во всех направлениях. Конкурентов в своём гольф-классе у Skoda Octavia нет. Впереди могут стоять хорошие кресла с боковой поддержкой, либо полноценные спортивные ковши за доплату.

Ещё одно огромное преимущество — это багажник. В обычном положении объём составляет 600 литров. Опустив задний диван, получится 1555 литров.

Lifan Solano 2 Лампы, предохранители

Лампочки устанавливаемые на Лифан Солано с 2016 года — второе поколение

Фара дальнего света H7 Фара ближнего света H1 Передний габаритный фонарь Светодиоды Указатели поворота PY21W

Стоп-сигнал/габаритный фонарь P21W/5W Задний габаритный фонарь W5W Задний указатель поворота Светодиод Задний противотуманный фонарь W16W Фонарь заднего хода W16W

Дневные ходовые огни Светодиод Дополнительный стоп-сигнал Светодиод Повторитель указателя поворота Светодиод Фонарь подсветки номерного знака Светодиод Передний плафон освещения салона W5W

Заправочные объемы Лифан Солано 2

Тормозная жидкость 0,7

0,75 л DOT4 Жидкость усилителя рулевого управления 0,84 л DEXRON 3 Охлаждающая жидкость 5,5 л G11 Топливо 55 л Неэтилированный бензин с октановым числом 95 или выше Хладагент кондиционера 500 г R134a Жидкость омывателя 2,4

3 л На основе этилового или изопропилового спирта Моторное масло 3,2

3,5 л Масло механической трансмиссии 2,0

2,2 л SAE 75W90 Масло автоматической трансмиссии 4,5 Специальное масло бесступенчатой трансмиссии

Предохранители Лифан Солано 2

в моторном отсеке

FS03 Предохранитель блока управления двигателем (ЕСМ) 10 A FS04 Предохранитель главного реле 25 A FS07 Предохранитель звукового сигнала 15 A FS08 Предохранитель компрессора кондиционера 10 A FS09 Предохранитель реле высокой скорости вентилятора 35 A FS10 Предохранитель реле низкой скорости вентилятора 35 A FS31 Предохранитель блока управления трансмиссии (TCU) 15 A Автомобиль с бесступенчатой трансмиссией FS32 Предохранитель реле дальнего света 15 A FS33 Предохранитель реле ближнего света 15 A

SB01 Предохранитель цепи питания электрооборудования салона 60 A Предохранитель с задержкой срабатывания SB02 Предохранитель контакта B+ генератора 100 A SB03 Предохранитель цепи электропитания вспомогательного оборудования 60 A Предохранитель с задержкой срабатывания SB04 Предохранитель вентилятора отопителя 40 A Предохранитель с задержкой срабатывания SB05 Предохранитель электродвигателя EPS 60 A Предохранитель с задержкой срабатывания SB08 Предохранитель электромагнитного клапана системы ABS 25 A Предохранитель с задержкой срабатывания SB09 Предохранитель гидроблока системы ABS 40 A Предохранитель с задержкой срабатывания

K11 Главное реле K03 Реле компрессора кондиционера K04 Реле высокой скорости вентилятора K05 Реле управления скоростью вращения вентилятора K06 Реле низкой скорости вентилятора K08 Реле вентилятора отопителя K12 Реле звукового сигнала K13 Реле питания блока управления бесступенчатой трансмиссией K14 Реле дальнего света K15 Реле ближнего света

предохранителей в салоне

FS01 Предохранитель генератора 25 A FS02 Предохранитель электрической блокировки рулевой колонки (ESCL) 15 A FS05 Предохранитель обогревателя сидений 15 A FS06 Предохранитель электропитания топливного насоса 15 A FS11 Предохранитель блока управления трансмиссией (TCU) 10 A FS12 Предохранитель фонарей заднего хода 10 A FS13 Предохранитель стоп-сигналов 10 A FS14 Предохранитель электропитанием блока управления ABS 10 A FS15 Предохранитель контроллера системы кондиционирования 10 A FS16 Предохранитель блока управления кондиционером 5 A FS17 Предохранитель плафона освещения салона/ подсветки выключателя зажигания 10 A FS18 Предохранитель системы пассивного бесключевого доступа/запуска двигателя (PKE/PEPS) 10 A FS19 Предохранитель подушек безопасности 10 A FS20 Предохранитель электропривода наружных зеркал 10 A FS21 Предохранитель стеклоочистителя 20 A FS22 Предохранитель прикуривателя 15 A FS23 Предохранитель выключателя электропитания аудио-видеосистемы 5 A FS24 Предохранитель аудиовидеосистемы/диагностического разъема 15 A FS25 Предохранитель ламп подсветки двери/ фонаря подсветки багажника 5 A FS26 Предохранитель B+ блока BCM 10 A FS27 Управление электропитанием блока BCM 10 A FS28 Предохранитель цепи электропитания центрального замка 15 A FS29 Предохранитель указателей поворота 15 A FS30 Предохранитель задних противотуманных фонарей 10 A FS34 Предохранитель габаритных огней 10 A FS35 Предохранитель электрических стеклоподъемников 30 A FS36 Предохранитель B+ комбинации приборов 10 A FS37 Предохранитель комбинации приборов 5 A FS38 Предохранитель люка 15 A

SB06 Предохранитель электропривода сидений 20 A Предохранитель с задержкой срабатывания SB07 Предохранитель стартера 20 A Предохранитель с задержкой срабатывания SB10 Предохранитель обогревателя заднего стекла 30 A Предохранитель с задержкой срабатывания

K02 Реле топливного насоса K07 Реле задних противотуманных фонарей K09 Реле IG1 K10 Реле ACC K11 Реле обогревателя заднего стекла K16 Реле IG2 K17 Реле START

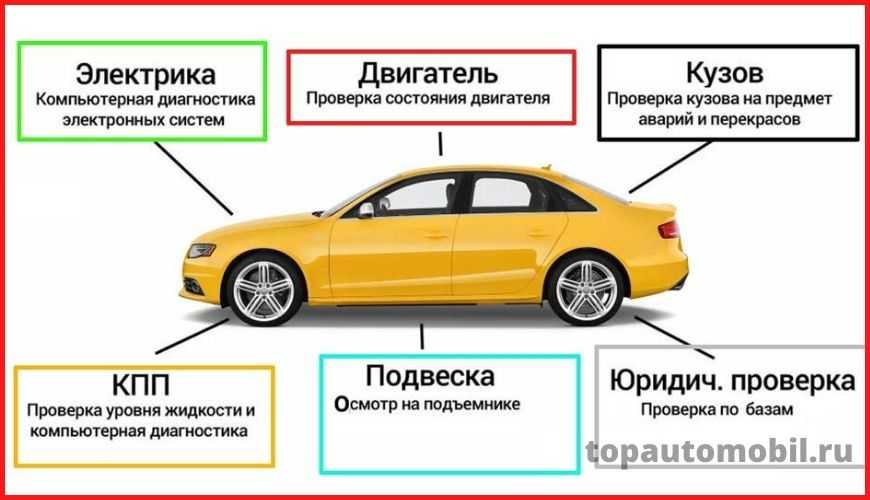

Какие машины лучше покупать на вторичном рынке

По мнению экспертов, автомобили на вторичном рынке должны соответствовать определенным критериям.

Выделим основные:

  1. Минимальные дополнительные затраты на обслуживание, что прямо пропорционально надежности автомобиля.
  2. Долгий срок службы.
  3. Доступное обслуживание, что выражается в развитой сети СТО, недорогих запчастях и их доступности (в том числе неоригинальных), узлов и агрегатов,
  4. Возможна работа в гаражных условиях.
  5. В последующем – перепродажа автомобиля без существенных убытков по сравнению с затратами на покупку.

Поэтому даже две одинаковые модели автомобилей могут иметь разную цену. Это зависит от его технического состояния, года выпуска, пробега и других указанных выше критериев.

Предохранители на Lifan Solano

Что важнее в автомобиле: красивый внешний вид, комфортный салон или его техническое состояние? Если задать такой вопрос опытному автолюбителю, то, конечно же, на первое место он поставит – исправность, а потом уже удобство и комфорт в салоне.

Ведь именно это обеспечит стабильную работу, убережет его владельца, пассажиров от всех неприятностей, которые могут случиться во время поломки автомобиля при движении.

Современные автомобили, как и Лифан Солано оснащены разными электронными системами, что позволяет эксплуатировать их в различных условиях. Но чтобы система в неподходящий для владельца момент не вышла из строя, стоит всегда заботиться об исправности всех узлов и деталей

И в первую очередь обратить внимание на исправность предохранителей. Только этот элемент сможет защитить систему от перегорания в случае перегрузок, перегрева или по какой-либо другой причине

Роль предохранителей

Задача, которую выполняют автомобильные предохранители, совершенно простая, но в то же время очень ответственная. Они защищают цепь электрических соединений от замыкания и перегорания.

Только смена перегоревших предохранителей оберегает электронику от выхода из строя. Но системы различных марок авто оснащается разным типом, видом предохранителей, которые могут располагаться в разных местах.

В Lifan Solano, как и в авто других марок есть узлы, агрегаты, которые чаще всего выходят из строя. Относятся к ним и предохранители. И чтобы не допустить серьезных поломок необходимо их вовремя заменять. Проверить их исправность можно и самостоятельно, но для этого необходимо знать о том, в каком месте они находятся.

Места расположения предохранителей

Предохранители служат защитой для вентиляторов, компрессора кондиционера и других систем от перегорания. Также они располагаются в блоке, который, в свою очередь, можно обнаружить в моторном отсеке.

Схема предохранителей

Когда может потребоваться заменять предохранителей

При таких неисправностях, как отсутствие света в фарах, выхода из строя электрического оборудования, стоит проверить исправность предохранителя. И если он перегорел, то стоит провести его замену. Необходимо знать о том, что новый элемент должен быть идентичным перегоревшему компоненту. Для этого, прежде всего, для обеспечения безопасности проводимых работ отключаются клеммы от аккумулятора, выключается зажигание, открывается блок предохранителей и пластмассовым пинцетом извлекается, после чего проводится проверка на работоспособность.

Есть много причин, указывающих на то, что эта деталь хоть и небольшая по размерам, но очень важная, так как предохранители защищают все системы, блоки, механизмы от серьезных поломок. Ведь первый удар приходится на них. И, если один из них перегорит, то это может привести к повышению токовой нагрузки в электродвигателе. Поэтому чтобы не допустить подобных ситуаций, следует вовремя их заменять.

Если номинал меньше допустимого элемента, то он не будет выполнять свою задачу и быстро перегорит. Это может произойти и в случае, если его плохо закрепить в гнезде. Перегоревший элемент в одном из блоков сможет вызвать повышенную нагрузку на другой и привести к их неисправности.

Как поступать в случае, если нет уверенности в его исправности

При неуверенности в исправности предохранителя, лучше всего перестраховаться, и поменять его на новый. Но они оба должны полностью совпадать по маркировке и номиналу.

Важно! Специалисты предупреждают о невозможности использования предохранителей большего номинала или каких-либо других подручных средств. Это может привести к серьезным поломкам, и, как следствие, к дорогостоящему ремонту

Порой возникают такие ситуации, когда недавно переустановленный элемент сразу же перегорает. В этом случае потребуется помощь специалистов на СТО для устранения неисправностей во всей электросистеме.

В результате следует сказать, что автомобиль Lifan Solano отличается своим ненавязчивым привлекательным дизайном, разнообразным оборудованием, и, что немаловажно, небольшой стоимостью. В салоне машины весьма уютно и комфортно, поэтому водитель и пассажиры никогда не будут ощущаться усталости

Автомобиль оснащен всевозможными устройствами, приспособлениями, что намного облегчает его эксплуатацию.

Хороший уход, своевременная замена предохранителей убережет от внезапных поломок. И, если вдруг пропадает ближний или дальний свет, перестает работать электрическое оборудование, необходимо срочно проверять исправность предохранителя, чтобы не допустить выхода из строя каких-либо важных узловых элементов.

Схемы расположения предохранителей в автомобилях «Лифан»

Конечно, для каждой модели «Лифан» расположение ПП в блоке будет различаться. Его можно узнать на крышке, снятой с прибора, а номинал предохранителя на его посадочном месте. Ниже представлены схемы ПП в блоках моделей «Солано» и «X60».

Блок предохранителей «Лифан Солано» – схематично:

Блок предохранителей X60 – схематично:

В целом для успешного ремонта блока предохранителей «Лифан» хватит наличия у автовладельца основных навыков авторемонта и использования всего материала, указанного выше. Главное во время ремонтных мероприятий – соблюдения всех мер безопасности и аккуратность.

голоса

Рейтинг статьи

Общие сведения

Система питания

  1. Бензиновая труба.
  2. Бак с активированным углем.
  3. Зажим.
  4. Зажим.
  5. Бензиновая труба.
  6. Трубка бака с активированным углем.
  7. Клапан PCV.
  8. Монтаж клапана PCV.
  9. Вентиляционная трубка.
  10. Блок топливного насоса.
  11. Уплотнение.
  12. Крышка топливного насоса.
  13. Трубка подачи топлива.
  14. Возвратный бензиновый шланг.
  15. Бензиновая труба.
  16. Фильтр.
  17. Бензиновая труба.
  18. Болт с шайбой.
  19. Питательная трубка.
  20. Зажим.
  21. Бензиновая труба.
  22. Соединительная труба.
  23. Водосточная труба.
  24. Бензиновая труба.
  25. Пластиковая рама.
  26. Зажим.
  27. Болт с шайбой.
  28. Зажим.
  29. Центральная опора танка.
  30. Боковой штуцер для топливного бака.
  31. Контргайка.
  32. Датчик уровня топлива.
  33. Уплотнение сенсора.
  34. Крышка датчика.
  35. Зажим.
  36. Стиральная машина.
  37. Топливный бак в сборе.
  38. Бензиновая труба.
  39. Пластиковая трубка.
  40. Водосточная труба.
  41. Зажим.
  42. Бензиновая труба.
  43. Пластиковая рама.
  44. Водосточная труба.
  45. Пластиковая рама.
  46. Зажим.
  1. Топливная рампа.
  2. Болт.
  3. Сопло.

Система впрыска

  1. Блок управления системой впрыска.
  2. Катушка зажигания.
  3. Топливная рампа.
  4. Блок дроссельной заслонки.
  5. Датчик температуры воздуха и датчик давления.
  6. Клапан улавливания паров топлива.
  7. Свеча.
  8. Датчик детонации.
  9. Датчик положения коленчатого вала.
  10. Датчик температуры воды.
  11. Датчик давления масла.
  12. Датчик кислорода.

Audi E-tron

Автомобиль из будущего, которое уже наступило. Выбирая самые просторные и комфортабельные салоны среди легковых автомобилей, крайне интересным вариантом оказался полностью электрический полноразмерный кроссовер от Audi. Машина справедливо находится в списке среди наиболее вместительных, шикарных и качественных по интерьеру моделей.

Концепт электрокроссовера показали ещё в 2015 году, но серийная версия появилась только в сентябре 2018 года. Интерьер можно описать одним словом — космический. Дизайн удивительно красивый, необычный. Его не сравнить со многими салонами машин того же ценового уровня. Водитель и пассажир словно оказываются в дополнительной реальности.

Здесь цифровая приборная панель, большой сенсорный дисплей мультимедии, даже для управления климатом предусмотрен отдельный тачскрин. Стиль интерьера можно описать как минималистичный футуризм. Качество отделки высшее. Только премиальные материалы и изысканные элементы декора. В основном из алюминия.

Также автомобиль с электрическим сердцем предлагает высокий уровень практичности. В обычном состоянии багажник вмещает 600 литров. Опуская 3-местный задний диван, образуется трюм на 1700 литров.

Функционал предохранителей и реле

Предохранители Лифан Солано выполняют своеобразную защитную функцию в электрической цепи машины. Они предотвращают возможные короткие замыкания, которые нередко становятся причиной возгорания внутренних элементов авто.

Схема реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от исправности данного элемента зависит качество выполняемых функций в машине. Поскольку в Лифан Солано имеется большое количество различных функций, устройство реле должно соответствовать требованиям электрической цепи. В связи с этим в современных версиях авто применяются более мощные механизмы.

Если данные детали выйдут из строя, машина не сможет выполнять свои функции

Поэтому так важно следить за исправностью внутренних элементов. При возникновении неполадок должна производиться своевременная диагностика и замена блока предохранителей

Наиболее важным показателем технических характеристик является сила тока. Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:

  • Коричневый — 7,5 А.
  • Красный — 10 А.
  • Синий — 15 А.
  • Белый — 25 А.
  • Зелёный — 30 А.
  • Оранжевый — 40 А.

Lifan Solano 620 с 2008, замена предохранителей инструкция онлайн

Проверка и замена предохранителя

Если фары головного освещения или другое электрическое оборудование е работает, необходимо проверить предохранитель. Если предохранитель перегорел, замените его новым предохранителем идентичного номинала.

Выключите зажигание и все соответствующее оборудование, затем при помощи пинцета извлеките предохранитель, который, по вашему мнению, перегорел, чтобы проверить его.

Если вы не можете установить перегорел предохранитель или нет, замените предохранители, которые, по вашему мнению, могли перегореть.

Если в наличии нет предохранителя с идентичным номиналом, установите предохранитель несколько меньшего номинала. Однако в таком случае он может опять перегореть, поэтому как можно скорее необходимо установить предохранитель подходящего номинала.

Всегда храните в автомобиле комплект предохранителей на всякий случай.

Если вы заменили предохранитель, но он тут же перегорел, значит, в работе электрической системы появились неисправности, обратитесь как можно скорее к официальному дилеру компании Lifan.

Предупреждение!Использование предохранителя с более высоким номиналом или подручных средств вместо предохранителя строго запрещено. В противном случае это может привести к серьезным повреждениям автомобиля.

Блок предохранителей в левой части приборной панели (нижняя часть перчаточного ящика)

Предохранители

1. Подача питания к центральному замку электронного модуля управления кузова

2. Сигнальный индикатор/ указатели поворотов

3. Топливный насос

Стоит знать о том, где находятся элементы, а они расположены внизу перчаточного ящика.

В данной таблице указана маркировка предохранителей, за что каждый из них отвечает и номинальное напряжение.

Маркировка Защищаемые цепи Номинальное напряжение
FS03 (ЕСМ). 01.01.1970
FS04 Главное реле 25 A
FS07 Сигнал. 15 A
FS08 Кондиционер. 10А
FS09, FS10 Высокий и низкий уровень вращения вентилятора. 35А
FS31 (TCU). 15А
FS32, FS33 Свет: дальний, ближний. 15А
SB01 Электрика в салоне. 60A
SB02 Генератор. 100A
SB03 Вспомогательный предохранитель. 60A
SB04 Отопитель. 40А
SB05 EPS. 60 A
SB08 ABS. 25 A
SB09 Гидравлика ABS. 40 A
K03, K04 Кондиционер, высокий скоростной уровень.
K05, K06 Регулятор скорости, низкий скоростной уровень вентилятора.
K08 Отопитель.
K11 Главное реле.
K12 Сигнал.
K13 Бесступенчатая трансмиссия.
K14, K15 Свет: дальний, ближний.

Элементы в салоне
FS01 Генератор. 25 A
FS02 (ESCL). 15 A
FS05 Подогрев сидений. 15 A
FS06 Насос подачи топлива. 15 A
FS11 (TCU). 01.01.1970
FS12 Лампочка заднего хода. 01.01.1970
FS13 Стоп-сигнал. 01.01.1970
FS14 ABS. 01.01.1970
FS15, FS16 Контроль и управление кондиционером. 10 A, 5А
FS17 Свет в салоне. 10А
FS18 Запуск двигателя (PKE/PEPS) (без ключа). 10А
FS19 Подушки безопасности. 10А
FS20 Наружные зеркала. 10А
FS21 Очистители стекол. 20А
FS22 Прикуриватель. 15А
FS23, FS24 Выключатель и диагностический разъем проигрывателя и видео. 5А, 15А
FS25 Подсветки дверей и багажника.
FS26 В+ВСМ. 10А
FS27 ВСМ. 10А
FS28 Центральный замок. 15А
FS29 Указатель поворотов. 15А
FS30 Задние противотуманные фары. 10А
FS34 Габаритные огни. 10А
FS35 Стеклоподъемники. 30А
FS36, FS37 В+ комбинирование устройств. 10А, 5А
FS38 Люк. 15А
SB06 Раскладывание сидений (задержка срабатывания). 20А
SB07 Стартер (задержка срабатывания). 20А
SB10 Обогреватель заднего стекла (задержка срабатывания). 30А

Блоки предохранителей на машинах «Лифан»

Последние годы среди российского автомобильного сообщества стало распространённым явлением приобретение китайских машин. Наиболее яркий представитель автопрома Поднебесной — «Лифан».

Естественно, машины данного производителя являются бюджетными среди своих классов, но стоит отметить, что выполнены они достаточно качественно. В любом случае поломок в столь сложном механизме не избежать.

Как правило, первыми страдают различные электроприборы, которые просто перестают работать. Чаще всего такое явление происходит из-за возникновения проблем с блоком предохранителей (БП) или отдельных его элементов. Недаром первое мероприятие при ремонте электрооснащения любого автомобиля именно просмотр этого узла.

Блок предохранителей: устройство и причины поломок

Блок предохранителей автомобиля «Лифан», а точнее, несколько таких приборов, являются основной защитой всей электросистемы автомобиля. В состав данного устройства входят плавкие предохранители (ПП) и реле.

Первые элементы – это основные защитники электроцепи определённого прибора (фара, стеклоомыватели, дворники и т. д.). Принцип их работы основан на обесточивании своей цепи путём плавления предохранителя. Это необходимо в тех случаях, когда случаются какие-либо проблемы в электросистеме, состоящей из проводов и определённого устройства. Стоит понимать, что, к примеру, короткое замыкание может вызвать открытое воспламенение, крайне опасное для водителя и пассажиров. ПП имеют меньший номинал силы тока, при которой они перегорают, чем та же проводка или прибор, вследствие чего столь эффективны.

Реле, в свою очередь, применяются для нейтрализации потенциальных проблем, которые могут возникнуть при кратковременном увеличении силы тока в цепи. Для удобства ремонта «Лифан» все защитные элементы электрооснащения собраны в несколько блоков.

Наиболее частая проблема, которая случается с блоком предохранителей — это перегорание ПП или реле. Данная неисправность может быть вызвана рядом причин:

  • поломка электронного прибора или самого блока;
  • замыкание проводки;
  • неправильно проведённый ремонт;
  • превышение допустимой силы тока в цепи на протяжении долгого времени;
  • временной износ;
  • производственный брак.

Перегоревший предохранитель или неисправное реле необходимо заменить, так как от их нормальной работоспособности во многом зависит безопасность эксплуатации вашего транспортного средства. Стоит понимать, что иногда замена элемента блока может не дать результата. В таких случаях придётся устранять неисправности в другом участке электроцепи.

Ремонт БП

Методы построения всех легковых автомобилей марки «Лифан» очень схожи, поэтому рассмотреть ремонт блока предохранителей можно на примере некоторых моделей. В нашем случае это будет X60 и «Солано».

Как правило, в автомобилях «Лифан» располагается два или три БП. Месторасположение приборов следующее:

Подкапотный блок ПП располагается в моторном отсеке слегка выше АКБ, представляя собой «чёрный ящик». Доступ к предохранителям осуществляется путём открытия крышки отжатием её фиксаторов.

Ремонтируя любой из блоков предохранителей вашего автомобиля, необходимо соблюдать следующие рекомендации:

  1. Перед началом мероприятий обесточьте всю электросистему машины, заглушив мотор, повернув ключ зажигания на положение OFF и отсоединив клеммы АКБ.
  2. Аккуратно демонтируйте все пластиковые элементы, так как их очень легко повредить.
  3. Проводите замену предохранителя на полностью идентичный ему элемент, то есть с таким же номиналом силы тока и от вашей модели «Лифан».
  4. Завершив ремонт, не забудьте вернуть всю конструкцию в первоначальное состояние.

Если после замены предохранителя электроприбор проработал недолго и практически сразу же сломался, стоит искать проблему в другом узле электроцепи и исправлять её. В противном случае нормальной работоспособности устройства не добиться.

Схемы расположения предохранителей в автомобилях «Лифан»

Конечно, для каждой модели «Лифан» расположение ПП в блоке будет различаться. Его можно узнать на крышке, снятой с прибора, а номинал предохранителя на его посадочном месте. Ниже представлены схемы ПП в блоках моделей «Солано» и «X60».

Блок предохранителей «Лифан Солано» – схематично:

Блок предохранителей X60 – схематично:

В целом для успешного ремонта блока предохранителей «Лифан» хватит наличия у автовладельца основных навыков авторемонта и использования всего материала, указанного выше. Главное во время ремонтных мероприятий – соблюдения всех мер безопасности и аккуратность.

Понравилась статья? Поделиться с друзьями:
Едем на сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
