Оригинальные детали и их аналоги: что лучше
Как и в случае с остальными деталями можно приобрести оригинальные либо их аналоги. Но в случае с ГАЗ-53 все осложняется отсутствием новых компонентов. Так как машина уже много десятков лет официально снята с производства. Решением может стать приобретение оригинальных компонентов уже бывших в употреблении. Нередко на различных торговых площадках в интернете, разборках можно найти ещё рабочие стартеры.
Цена вместе с редуктором сравнительно невелика и символическая. Характеристики оригинальных деталей:
| Производитель | Артикул | Характеристики | Стоимость, рублей |
|---|---|---|---|
| ГАЗ | СТ230А1.3708-10 | Напряжение работы – 12 В; Мощность 2 кВт. |
6700 |
Также в продаже представлено множество аналогичных деталей от других производителей. Стоимость их сравнительно невелика. Чуть ниже чем оригинальных компонентов:
| Производитель | Артикул | Характеристики | Стоимость, рублей |
|---|---|---|---|
| Bosch | 11.131.826 | Напряжение работы – 12 В; Мощность – 2.5 кВт. |
7700 |
| БАТЭ | СТ230А1-10 | Напряжение работы – 12 В; Мощность – 2 кВт. |
6900 |
| ПРАМО | 260035 | Напряжение работы – 12 В; Мощность – 2.0 кВт. |
3600 |
Причем некоторые стартеры по своему качеству ничуть не уступают оригинальным компонентам. Например, компания Bosch выпускает качественные узлы по сравнительно небольшой стоимости. Цена определяется различными факторами. По возможности приобретать стоит детали только от надежных и хорошо зарекомендовавших себя производителей. Это позволит свести к минимуму вероятность остановки автомобиля в дороге и необходимости вызова эвакуатора.

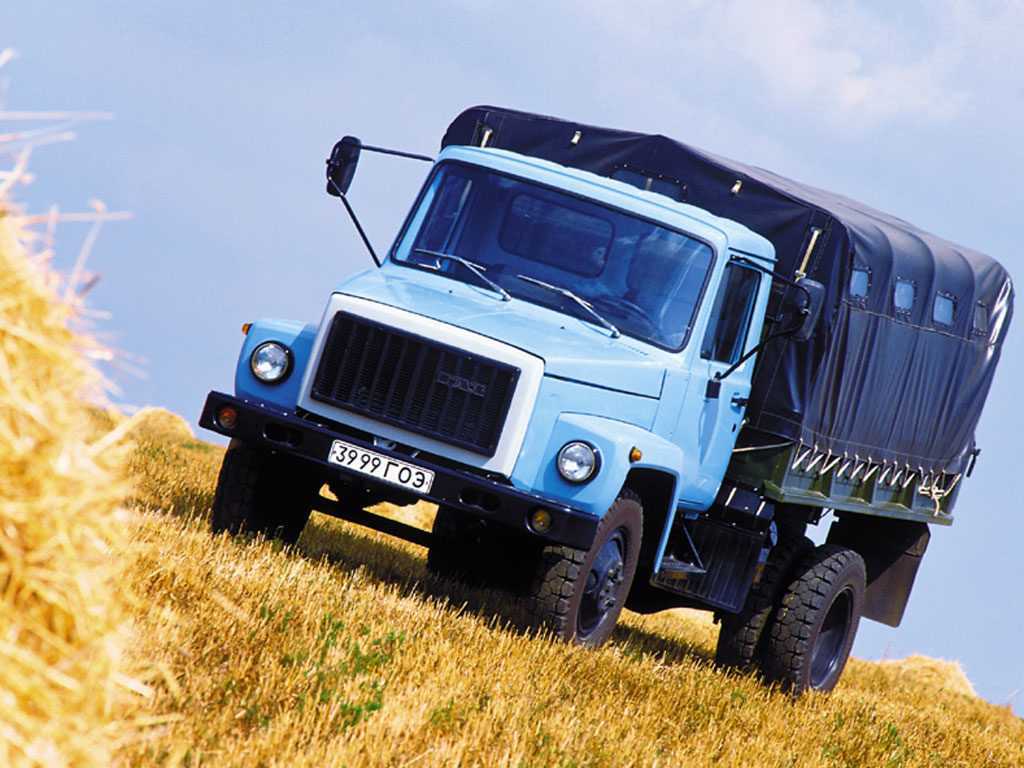

История создания
Дебютная модель новенького автомобиля сошла с завода уже в 1989 году, а к завершению того же года смогли наладить серийный выпуск данного самосвала. Немного спустя данное транспортное средство потеснил другой грузовик ГАЗ-3309, на котором был установлен дизельный силовой агрегат.
Однако при наступлении 2008 года 3307 смог получить новенький карбюраторный мотор с увеличенной мощностью и снова стал производиться до 2012 года. Вообще, грузовой автомобиль стартовал достаточно успешно, однако почти сразу потерял популяризацию. Вслед за развалом Союза Советских Социалистических Республик машина ощутимо опустилась в спросе, и ее крупносерийный выпуск на заводе был прекращен.
Горьковским автомобильным заводом выпускаются специализированные модификации для госструктур. Перед моделью 3307 на рынке существовал грузовик ГАЗ-53. Под конец 1980-х годов подобный автомобиль сильно устарел и нуждался в усовершенствовании.
Это и подтолкнуло конструкторов к началу проектирования совершенно нового автомобиля. Машину приспосабливали для функционирования на твердом дорожном покрытии. «Газон» относили к 4-му поколению машин ГАЗа. К нему тоже относят грузовики ГАЗ-3309, ГАЗ-3306 и ГАЗ-4301.
Одна из целей, которой придерживался конструкторский состав во время проектировки машины, являлась полномасштабная синхронизация по главным элементам и узлам с прошлыми моделями. В итоге, автомобилю перешли множество деталей от 53-го Газона.
Благодаря такому решению удалось облегчить техническое обслуживание машины и сократить затраты на производство. Поэтому Газон 3307 по многочисленным характеристикам смог превзойти 53-ю модель. Капотную компоновку грузовой машины было решено сохранить.
Отличало модели наличие улучшенной кабины и нового оперения. Салон стал иметь обилие свободного пространства, удалось добавить вентиляцию и отопление. Небольшие перемены смогли затронуть и силовую установку. На предприятии в Горьком планировали 3307, как переходный вариант, какой позже можно было бы сменить на дизельные вариации с увеличенными экономическими характеристиками.
На заводе немного позже стали производить силовые агрегаты, которые работали на дизельном топливе. Выпуск карбюраторных версий «Газона» 3307 был полностью остановлен с началом нового десятилетия 1990-х годов.
Вариации с дизельными моторами тоже начали терять популяризацию с каждым годом, так как их производство было уже нерентабельное. На сегодняшний день Горьковское автомобильное предприятие может предложить лишь комплектации грузовых машин только с бензиновыми силовыми агрегатами (производство осуществляется лишь под заказ).
Невзирая на то, что основа для «Газона» 3307 является автомобили специального производства, конструкционные технические характеристики предоставляют возможность для транспортировки объемных и тяжелых грузов.
Невзирая на немаленькие габаритные составляющие грузовика, модель получилась достаточно маневренным транспортным средством, посему может применяться в городском потоке вполне свободно.
Более того, ГАЗ умеет передвигаться даже и на бездорожье
Пользоваться автомобилем можно в различных условиях климата, что для Российской Федерации весьма важное подспорье. Благодаря выносливости машина смогла стать популярной моделью. Автомобиль предназначается для транспортировки и быстрой разгрузки различных сыпучих материалов
Крайне удобно им пользоваться в сельскохозяйственных нуждах, ибо он хорошо способен преодолевать грунтовые дорожные покрытия. До тех пор, пока существовали колхозы, подобные самосвалы служили явным признаком любого машинного двора
Автомобиль предназначается для транспортировки и быстрой разгрузки различных сыпучих материалов. Крайне удобно им пользоваться в сельскохозяйственных нуждах, ибо он хорошо способен преодолевать грунтовые дорожные покрытия. До тех пор, пока существовали колхозы, подобные самосвалы служили явным признаком любого машинного двора.
Замена стартера
Чтобы отремонтировать или заменить стартер на новый, старую деталь нужно снять с машины. Делается это несложно, дабы под капотом все установлено с запасом места. Стартер находится примерно в районе переднего левого колеса. Удобнее всего это делать на «яме», подлезая снизу в подкапотное пространство. Стартер откручивается с помощью обычной отвертки, крепится он на четырех болтах.
После того, как запчасть будет снята и осмотрена, уже можно будет сделать какие-то выводы о дальнейших действиях (ремонт запчасти или её полная замена). Ставить можно, как оригинальный стартер, так и подобрать ему аналог.

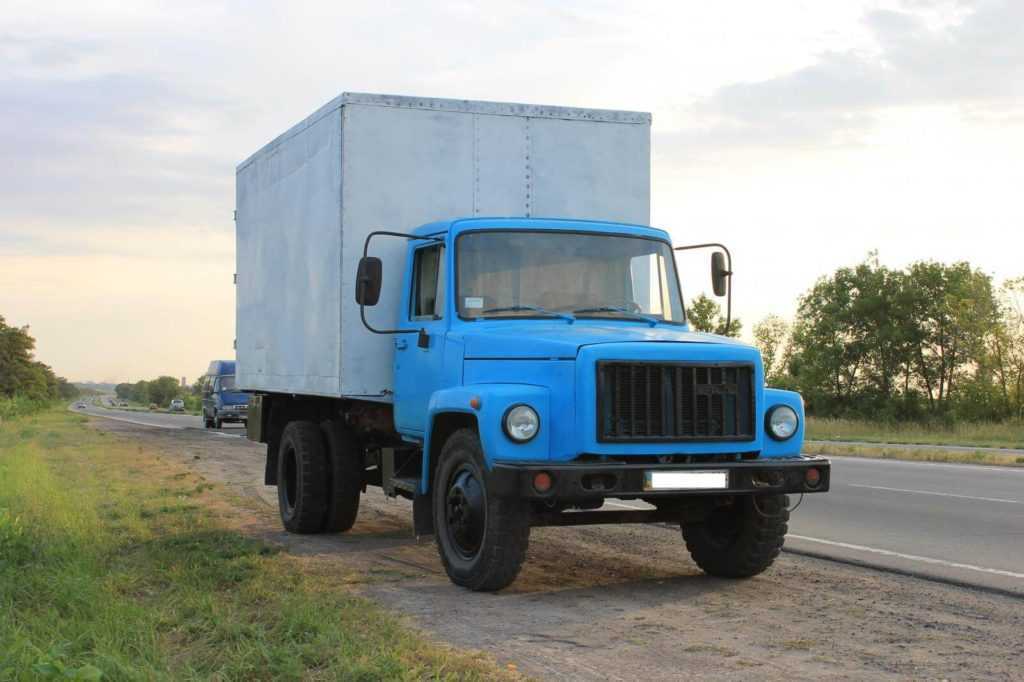

Стартер ГАЗ 3309
ГАЗ 3309 – популярный грузовой автомобиль, который производился в СССР, позже в России начала выпускаться другая модификация машины, её главное отличие заключалось в том, что бензиновый мотор заменили на дизель, который маркируется, как ММЗ Д-245.7Е4. Он имеет несколько модификаций, самый массовый вариант — это мотор, который выдает 125 «лошадок» и соответствует экологическому классу Евро-4, стоит отметить, что есть и другой дизельный мотор, но он менее распространен.
Автомобиль производится до сих пор, при всех современных конкурентах, ГАЗ 3309 и по сей день является нередким участником дорожного движения в нашей стране. Весь секрет – это простота устройства и надежность запчастей. Конечно же, любой механизм имеет свой ресурс и на ГАЗ 3309 также бывают поломки. Затронем более подробно вопрос о стартере этого автомобиля.
Порядок цен
Если стартер неисправен, можно его заменить или отремонтировать. С деталями проблем нет, к тому же можно поискать и б/у запчасти. Правда, при покупке подержанной детали есть определенна доля риска – работоспособность стартера определяется только уверениями продавца.
Новый стартер белорусского производства (БАТЭ) стоит приблизительно 6000-7000 рублей, втягивающее реле на него продается за 1000-1200 рублей.
Цена на бендикс Борисовского изготовления колеблется в пределах 350-550 рублей и зависит от региона продажи и продавца. Конечно, в крупных оптовых компаниях цена будет дешевле. В связи с изменение курс рубля стоимость деталей самосвала газ 53 может вырасти, в последнее время они уже стали выше. Б/у стартер по объявлениям на «Авито» можно купить в районе 1500-2500 руб.
Предохранители Газ 3309 3307 3308 и реле с описанием и схемами блоков
ГАЗ-3307ГАЗ-3308 ГАЗ-3309 серия среднетоннажных грузовых автомобилей выпускавшихся с 1989 по 2020 год в различных модификациях и с различными изменениями как с дизельными, так и бензиновыми двигателями. В данной статье мы покажем описание предохранителей и реле Газ 3307 3308 3309 со схемами блоков и местами их расположения.
Блок предохранителей
Он находится в центре приборной панели за защитной крышкой и бывает двух варианта исполнения (плоские и цилиндрические предохранители).
Вариант 1
Схема
Описание
Верхний блок
| 1 | 16А Резервный |
| 2 | 8А Подкапотного фонаря, плафона освещения кабины |
| 3 | 8А Освещения приборов, подсветки выключателей |
| 4 | 8А Заднего противотуманного фонаря |
| 5 | 8А Правого переднего и заднего габаритного света, сигнализатора габаритного света |
| 6 | 8А Левого переднего и заднего габаритного света, сигнализатора габаритного света |
| 7 | 8А Ближнего света левой фары |
| 8 | 8А Ближнего света правой фары |
| 9 | 16А Дальнего света левой фары, сигнализатора дальнего света |
| 10 | 16А Дальнего света правой фары |
Нижний блок
| 1 | 16А Резервный |
| 2 | 8А Аварийной сигнализации |
| 3 | 8А Указателей поворотов |
| 4 | 8А Резервный (ГАЗ-3309), блока управления МСУД (ГАЗ-3307) |
| 5 | 8А Звукового сигнала, розетки переносной лампы |
| 6 | 8А Сигнала торможения |
| 7 | 8А Резервный |
| 8 | 8А Стеклоочистителя, стеклоомывателя |
| 9 | 16А Фонаря заднего хода, реле стеклоочистителя |
| 10 | 16А Отопителя, приборов, сигнализаторов |
Вариант 2
Схема
Обозначение
Верхний блок
| 1 | 25А Резервный |
| 2 | 15А Аварийной сигнализации |
| 3 | 15А Отопителя, зуммера падения давления воздуха в тормозах |
| 4 | 10А Стеклоочистителя, стеклоомывателя |
| 5 | 10А Резервный |
| 6 | 10А Сигнала торможения, реле |
| 7 | 20А Звукового сигнала, реле, розетки переносной лампы |
| 8 | 5А Тахографа («+» АКБ) |
| 9 | 10А Реле стеклоочистителя, света заднего хода |
| 10 | 10А Сигнализаторов, приборов, тахографа («15») |
| 11 | 5А Резервный |
| 12 | 15А Реле нагревателя топлива |
| 13 | 15А Указателей поворотов |
Нижний блок
| 1 | 25А Резервный или предпускового подогревателя |
| 2 | 15А Дальнего света правой фары |
| 3 | 15А Дальнего света левой фары, сигнализатора дальнего света |
| 4 | 10А Ближнего света правой фары |
| 5 | 10А Ближнего света левой фары |
| 6 | 10А Противотуманных фонарей, реле |
| 7 | 20А Резервный или предпускового подогревателя |
| 8 | 5А Блок системы управления двигателем («50») |
| 9 | 10А Подкапотной лампы, плафонов кабины и платформы, колодки диагностики системы управления двигателем |
| 10 | 10А Подсветки приборов и выключателей |
| 11 | 5А Блок системы управления двигателем («15») |
| 12 | 15А Габаритных огней правого борта, корректора фар |
| 13 | 15А Габаритных огней левого борта, сигнализатора габаритного света, контурных фонарей на крыше кабины |
Отдельно могут устанавливаться:
- Предохранитель цепи управления подогревателем на 20 ампер установлен в корпусе пульта управления подогревателем.
- На стеклоочистителе имеется дополнительно термобиметаллический предохранитель вибрационного типа.
Блок реле
Данный блок расположен у левой ноги водителя, за пластиковой защитой. Его исполнение и количество элементов может быть различным.
Общая схема
Расшифровка
- Реле зажигания
- Реле блокировки стартера
- Электрооборудование предпускового подогревателя
- Резерв
- Реле звукового сигнала
- Реле стеклоочистителя (отдельно, немногим правее диагностического разъёма)
Характерные неисправности
Поломка бендикса — одна из характерных неисправностей стартера 3309. Из-за этого двигатель бывает невозможно заводить. Поверхностный контроль может ничего не показать — частенько муфта нормально выдвигается, если подключать стартер напрямую к АКБ.
На самом деле требуется более детальная проверка — с разборкой пускового устройства. Часто бендикс неспособен вращать маховик, хотя и заходит с ним в зацепление. Испытание работы обгонной муфты сводится к тому, что её вращают руками. Крутиться подшипник должен только в одну сторону — по часовой стрелке. Если вращается в обе — значит, элемент неисправен.
Как правило, бендиксы повреждаются из-за новых аккумуляторов. Детали не выдерживают их мощи. Приходится покупать новую муфту и заменять. Стоит элемент примерно 400 рублей.
Вторая распространённая неполадка связана с электрической составляющей. В первую очередь это вынуждает обследовать источник питания — аккумуляторную батарею. Надо проконтролировать её заряд. Если с АКБ всё нормально, тестируется состояние проводки и клемм. Никто не исключал плохой, слабый контакт. Часто причиной этого становится окисление — поэтому соединения и клеммы надо периодически зачищать шкуркой, а потом смазывать литолом или другой консистентной смазкой. Крепить — основательно, но не переусердствовать, так как на аккумуляторе можно повредить мягкие свинцовые выводы.
Далее рекомендуется проверять массу на кузов. На тестере устанавливается режим измерения сопротивления. Затем измеряется величина импеданса между минусовой клеммой АКБ и двигателем, а также между тем же аккумуляторным выводом и любым некрашеным болтом кузова. В норме значение должно стремиться к нулю. Если нет, нужно внимательно исследовать крепление минусового провода к мотору и проверить на колоколе сцепления целостность проводки, соединяющей ДВС с кузовом.
Проблемы с электрикой, влияющие на работу стартера, ещё могут быть из-за этого:
- неисправной противоугонной системы — если таковая, конечно, установлена на грузовик;
- повреждения предохранителя;
- обрыва управляющего провода стартера.

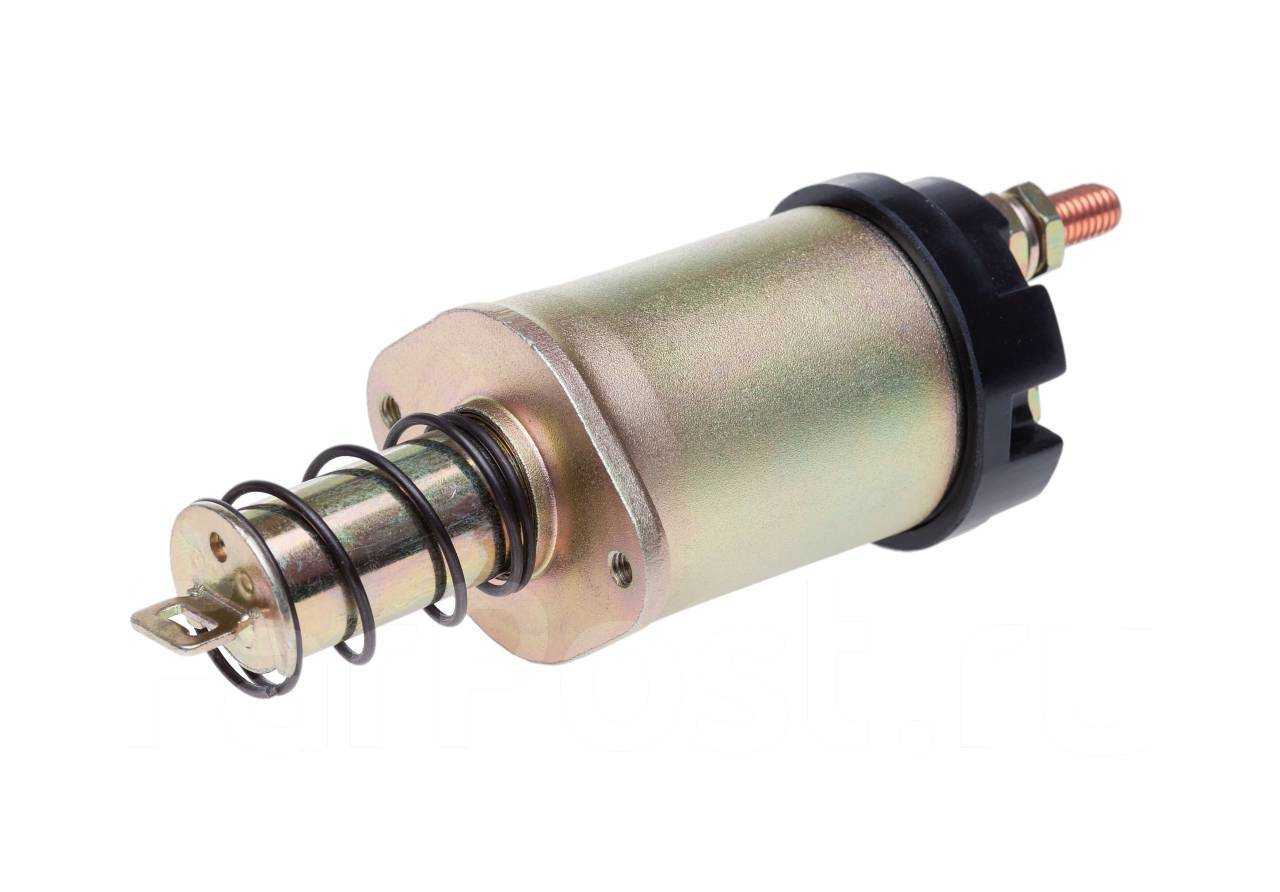

Третья частая неисправность — портится втягивающее реле. На нём могут залипать пятаки. Признаки — стартер легко запускается и не отключается даже после запуска мотора. Самый быстрый вариант исправить ситуацию — постучать по тягущему в надежде, что пятаки сами отлипнут. Но в большинстве случаях такое, ни к чему дельному не приводит. Поэтому самый верный способ – демонтаж и разборка.
Хорошо, что на стартере Газ-3309 оно разборное. Нужно только отпаять провода от клемм и сделать следующее:
- вывернуть 3 винта крепления детали (2 винта, если автомобиль с ЗМЗ-406);
- освободить контактную группу.
Разобрав тяговое реле, надо аккуратно и тщательно зачистить пятаки и прижимную пластину абразивной бумагой. Поверхность деталей должна стать абсолютно гладкой и плоской. Можно также перевернуть пятаки обратной стороной, если рабочая сильно изъедена.
Втягивающие реле могут повреждаться и по другим причинам. В 99% случаях это уже ремонту не подлежит. Надо просто купить новое тяговое реле и заменить. Примерная стоимость новой детали — 2000 рублей. Один из вариантов — БАТЭ 7402370880010.
Опытным автомобилистам известен простой способ проверки втягивающего реле. Надо поставить машину на ручной тормоз, активировать зажигание и перемкнуть силовые контакты втягивающего реле. Для этого отлично подходит гаечный ключ на 17 или какая-нибудь монтировка.
Естественно, может быть неисправно и само пусковое устройство. Поэтому его надо разобрать, действуя в следующей очерёдности:
- отвинтить и снять тягущее;
- освободить шток;
- демонтировать заднюю крышку стартера, прежде не забыв снять ограничительную шайбу и два винта крепления;
- сдвинуть статор электродвигателя с корпусом со шпилек.
Особое внимание надо уделять контактам коллектора. Следы износа можно зашлифовать до ровной поверхности
Обязательно осматриваются щётки, которые также частенько изнашиваются раньше срока. При необходимости их надо заменить.
Используя тестер, надо проверить устройство на отсутствие пробоев. Если имеются такие внутренние замыкания или обрыв проводки, стартер лучше показать мастеру или заменить.
Другие распространённые неисправности:
- повреждение блока предохранителей и дополнительного реле;
- замыкание шины КАН;
- порча замка зажигания;
- повреждение БУ.
И ещё одна известная неисправность — износ якорных шлицов. Новый якорь от того же БАТЭ стоит около 3,5-4 тыс. рублей. Новый стартер (T) 5H 84052 152.18 0002.1 на 24 вольта — 10 тыс. рублей.
Полезные данные по стартеру Газ-3309
Ниже приведена техническая информация по стартеру, которая однозначно поможет владельцам грузовика:
- винты щеткодержателя надо затягивать с усилием 3,2 Нм;
- втулки и подшипники, а также другие подвижные детали смазывать маслом Extra HD 20;
- рычажную ось, выступ на подшипнике скольжения бендикса и канавку вала — смазкой LIS 2;
- сердечник реле — LIS 3 очень тонким слоем;
- ротор устройства регулировать шайбами толщиной 0,2 мм;
- зазор между коллекторной крышкой и стопорной шайбой проверять щупом;
- число оборотов стартера в норме должно равняться 1200 в минуту.
