Где находится датчик коленвала на рено логан

Как самостоятельно заменить датчик коленвала на автомобиле Рено Логан

Процесс замены прост, задача посильна для каждого автолюбителя. Временной интервал 10 — 15 минут, при наличии инструментов, запасной детали.

Необходимые материалы, инструменты:

• ключ на «10», головка, вороток, отвертка с плоским наконечником;
• ветошь, дополнительное освещение по мере необходимости;
• новый контролер.

Пошаговое руководство по замене своими руками:

• машину помещаем на эстакаду (смотровую яму);
• под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
• выкручиваем фиксатор ДПКВ (ключ на «10»);
• извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
• вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. В случае обнаружения признаков неисправности контролера немедленно обращайтесь в СТО для проведения комплексной диагностики.

Непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность оборудования.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

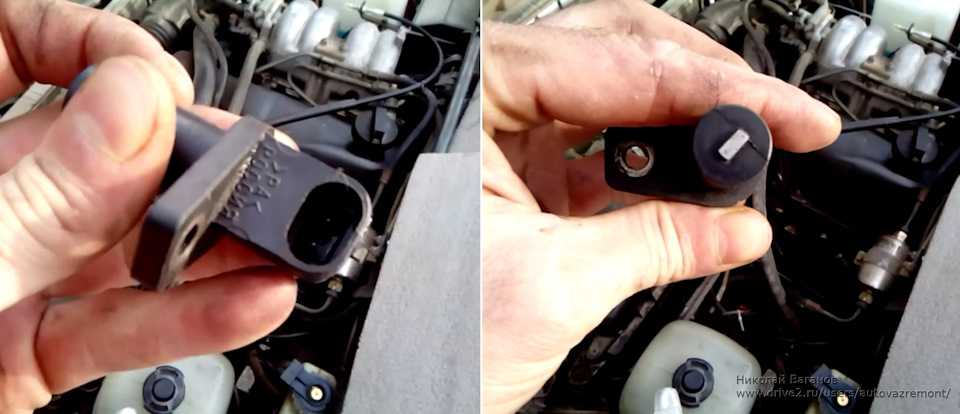

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация; ;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Датчик коленвала на Рено Логан: за что отвечает, где расположен, цена, артикулы

За что отвечает контролер:

• Синхронизация фазы впрыска топлива;
• Подача заряда для воспламенения горючего в камере сгорания.

Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.

В процессе прохождения зубьев ДПКВ считывает их количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

Угол наклона зубьев составляет шесть градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.

Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Затрудненный запуск мотора;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности силового агрегата;
• Детонация при работе;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.

Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.

Название / каталожный артикул	Цена в рублях
Maxgear 24-0043	От 600 – 650
StartVOLT VS-CS 0901	От 600 – 650
Autlog AS4124	От 600 – 650
Lucas SEB1780	От 600 – 650
Autlog AS4260	От 600 – 650
Meat & Doria 871751	От 600 – 650
Kamoka 109007	От 800 – 1000
Maxgear 24-0071	От 800 – 1000
Autlog AS4850	От 800 – 1000
Stellox 0600003SX	От 800 – 1000
Hoffer 75174841	От 800 – 1000
Meat & Doria 874841	От 800 – 1000
VDO A2C59513358Z	От 800 – 1000
VDO S119915001Z	От 800 – 1000
ERA 550467	От 800 – 1000

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 810 Ом;
• Индуктивность обмотки: 277 мГц;
• Минимальная амплитуда напряжения датчика: 0.28В;
• Максимальная амплитуда: 222В;
• Габариты: 36x49x90 мм;
• Масса: 64 грамма.

Инструкция по самостоятельной диагностике

Проверить контролер можно специальным оборудованием — мультиметром.

• Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
• Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 750 – 800 Ом. Превышение или занижение – признак неисправности.
• Принимаем решение о целесообразности замены, установки нового оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь контролера песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

1.  Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2.  Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3.  Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

что показывает компьютерная диагностика двигателя

. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Как проверить и поменять датчики системы управления двигателем на Рено Логан?

Неисправный РХХ можно определить по следующим симптомам:

• обороты мотора плавают на холостых оборотах;
• машина глохнет при включении нейтральной передачи;
• обороты не увеличиваются при прогреве ДВС;
• когда включается печка и прочие потребители напряжения, обороты падают (автор видео — канал Ремонт Рено).

При выявлении неисправности датчика производится замена:

1. Отключается АКБ, после чего извлекается воздушный фильтр.
2. От элемента надо отсоединить питающую проводку.
3. Выкручиваются винты фиксации девайса, сам контроллер извлекается.
4. Устанавливается новый РХХ.

Датчик верхней мертвой точки и частоты вращения коленчатого вала

Этот контроллер состоит из обмотки и магнита и он монтируется на картере сцепления. Если в его работе есть неисправности, то мотор просто не сможет работать.

Процедура замены производится так:

1. Минусовую клемму батареи нужно отсоединить, от самого устройства нужно отключить провода.
2. Выкручиваются два винтика, фиксирующие деталь.
3. Демонтируется регулятор, после чего производится установка нового, все действия осуществляются в обратном порядке.

ДТОЖ (датчик температуры охлаждающей жидкости) монтируется на торце ГБЦ, в частности, рядом с первым цилиндром. Это устройство, по сути, обычный термистор.

Если в работе контроллера температура охлаждения антифриза возникли неисправности и поломки, его нужно быстро заменить:

1. Сначала отключается АКБ, после чего из системы сливается хладагент.
2. При помощи отвертки нужно отжать крепление.
3. Затем отключается колодки с проводами.
4. При помощи гаечного ключа необходимо ослабить затяжку контроллера, а затем его надо просто выкрутить. ДТОЖ меняется на новый, в систему заливается антифриз.

Положения дроссельной заслонки

ДПДЗ или датчик положения дроссельной заслонки — это потенциометр, расположенный на оси дросселя, меняется при неисправности он так:

1. АКБ отключается, после чего снимается воздушный фильтр.
2. Также отсоединяется проводка, после чего тестер для диагностики нужно настроить в режим замера сопротивления. Подключается тестер к выводам В и С регулятора.
3. Замерьте параметр, в идеале он должен варьироваться в районе 2.3-2.4 кОм. После этого нужно повернуть заслонку до того момента, пока она полностью не откроется. В этом случае уровень сопротивления должен составлять около 1.3-1.4 кОм.
4. Чтобы снять элемент, выкрутить болтики его фиксации и демонтируйте устройство. Сборка конструкции производится в обратном порядке.

Абсолютного давления (разрежения) во впускной трубе

Датчик абсолютного давления, установленный на впускной трубе, при выявлении неисправности меняется без проблем:

1. В первую очередь нужно обесточить бортсеть, поэтому отключите АКБ.
2. Затем просто отжимается крепление и отключается провод, который подводится к устройству.
3. ДАД снимается, но для этого вам потребуется приложить немного сил, чтобы демонтировать уплотнительные резинки. Если уплотнители потрескались или на них есть следы повреждений, то лучше всего их будет поменять вместе с регулятором.

Давления ГУР

Чтобы заменить датчик давления ГУР, нужно демонтировать с кронштейна бачок гидроусилителя руля, это позволит предотвратить утечку жидкости:

1. Датчик ГУР следует отключить от электроцепи, для этого отключите питающую проводку.
2. С помощью гаечного ключа на 22 выкрутите датчик ГУР, на время его замены место установки следует заткнуть ветошью.
3. Поменяйте устройство на новое и установите на место расширительный бачок.

Демонтаж элемента ключом

Детонации

Детонационный контроллер на Логане установлен на блоке цилиндров, в частности, между вторым и третьим. Менять датчик детонации лучше всего после того, как машина будет загнана на эстакаду или в гараж с ямой.

Это необходим сделать, поскольку датчик детонации расположен в неудобном месте и получить к нему доступ может быть затруднительно:

1. В первую очередь нужно сжать фиксатор и убрать в сторону колодку с проводом.
2. Используя ключ на 24, выкрутите элемент и извлеките его.
3. Проведите установку элемента в обратном порядке.

На Логане установлены и многие другие компоненты — датчик заднего хода, датчик кислорода или лямбда-зонд, датчик уровня топлива, датчик коленвала, регулятор антиблокировочной системы. Все эти детали, будь то датчик заднего хода или скорости, меняются по одному принципу — отключается колодка с проводом, после чего деталь извлекается и меняется на новую.

Извините, в настоящее время нет доступных опросов.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

• измерение при помощи омметра;
• проверка значения индуктивности;
• использование осциллографа.

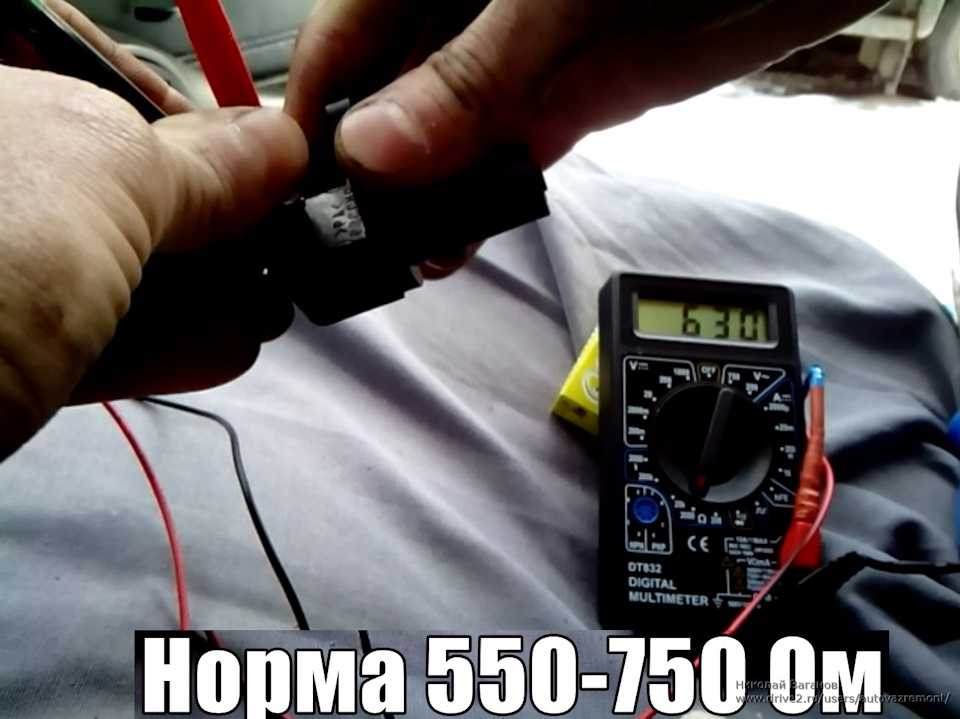

Проверка датчика положения коленвала при помощи омметра:

1. Для данной проверки необходимо приобрести мультиметр.
2. Его нужно поставить в положение измерения сопротивления.
3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
4. Допустимое значение — 500-700 Ом.
5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
2. Используя мультиметр, произвести замеры индуктивности.
3. Нормальные показатели — это 200-400 мГн.
4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
5. Полученные данные не должны быть ниже 0,5 Мом.
6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

1. Щупы подсоединить к проводам, которые ведут к катушке.
2. Открыть программное обеспечение для работы с осциллографом.
3. Провести предметом из металла перед ДПКВ.
4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

Как мы знаем, датчик положения коленчатого вала (ДПКВ или датчик синхронизации) в инжекторных двигателях является наиболее важным для его работы как таковой.При поломке датчика невозможно будет просто запустить двигатель, либо же в его работе будет происходить сбой, приводящий к невозможности продолжать движение.

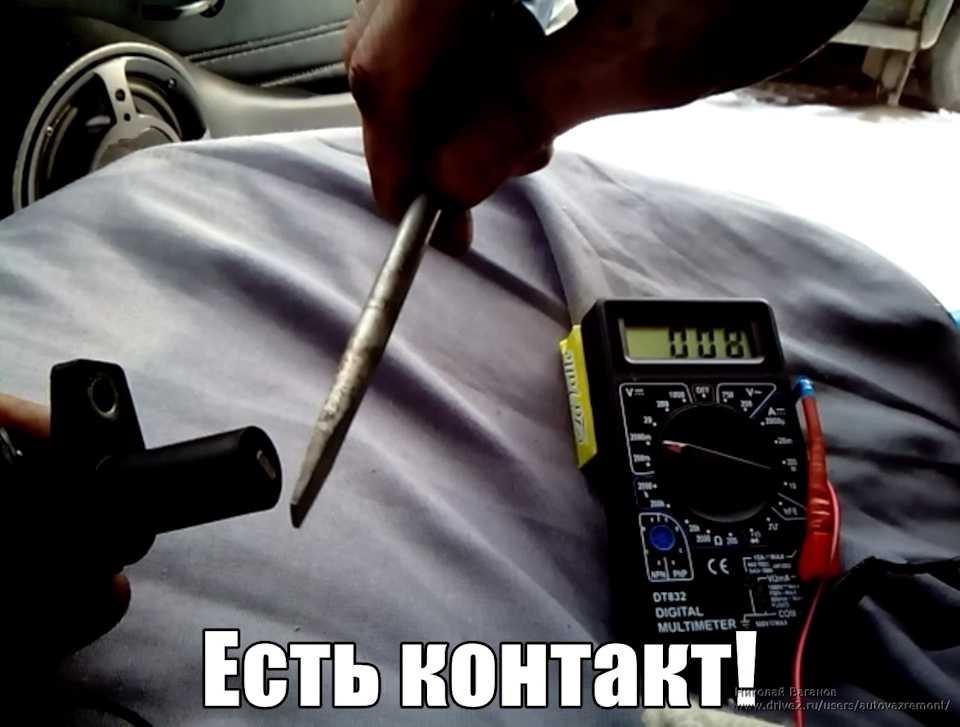

Для проверки его работоспособности в домашних или дорожных условиях можно воспользоваться обычным мультиметром.В инжекторах классического ряда автомобилей ВАЗ используется датчик индуктивного типа, состоящий из постоянного магнита и катушки с двумя выводами. При вращении зубьев венца коленчатого вала изменяется магнитное поле датчика, он в свою очередь производит электро-магнитные импульсы, которые и воспринимаются электронным блоком управления автомобиля.Поэтому, с помощью мультиметра мы сможем определить исправность катушки и проверить выдает ли она какие-либо импульсы. Качество этих импульсов, к сожалению, мы проверить не сможем, так как для этого нужно более сложное оборудование.Итак, приступим.Для начала нам необходимо снять сам датчик с места крепления на передней крышке двигателя. Для этого снимаем с него клемму и крестовой отверткой откручиваем один винт крепления.Мультиметр переводим в режим измерения сопротивления на пределе 2000 Ом и подсоединяем щупы к его выводам. Прибор нам должен показать нормальное значение в пределах от 550 до 750 Ом. Как мы видим на фото, он показывает 630 Ом — значит катушка исправна.

Теперь проверим может ли он генерировать электро-магнитные импульсы — т.е. попросту ток. Для этого переводим мультиметр в режим вольтметра с пределом 2000mВ, как более чувствительный. Также подцепляем щупы, берем металлический предмет, например отвертку, и несколькими движениями проводим им около кончика намагниченного сердечника датчика. При этом вольтметр должен показать некие значения отличные от нуля — значит происходит генерация импульсов.

Однако, таким образом мы можем проверить лишь его работоспособность в экстренной ситуации и это не дает нам гарантию его полной исправности.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.
