Контент / ремонт / генератор нива шевроле. снятие, разборка, проверка, сборка - ваз

Процедура замены

K1 — Реле для контроля исправности ламп.

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

При обнаружении неполадок в работе генератора большинство владельцев Chevrolet Niva обращаются в специализированные СТО, где профессионалы проводят качественную диагностику транспортного средства и быстро справляются с возникшей проблемой.

Однако при необходимости поменять генератор можно и самостоятельно, если знать устройство автомобиля и подготовить необходимые инструменты. Кроме этого лучше заранее ознакомиться с алгоритмом замены.

Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.

В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.

После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить.Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.

Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.

Когда болты откручены, останется демонтировать генератор и приступить к установке нового.

После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить. Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.

Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки. Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый. Для замены потребуются следующие инструменты:

Процесс замены следующий:

Отключаем аккумулятор, затем крестовой откручиваем крепежи датчика коленвала.
Ослабляем гайку крепления ремня.
Правую сторону авто размещает под домкратом, поднимаем ее, включаем 4 передачу.
Вращаем правое колесо и стаскиваем ремень сначала со шкива помпы.
Новый устанавливаем в обратном порядке. Ремень размещается на шкиве коленвала и только в конце закрепляется на генераторе.
Вращаем колесо, чтобы ремень прошел натяжку и занял нужное положение.
Закручивается гайка крепления. Устанавливается датчик коленвала.

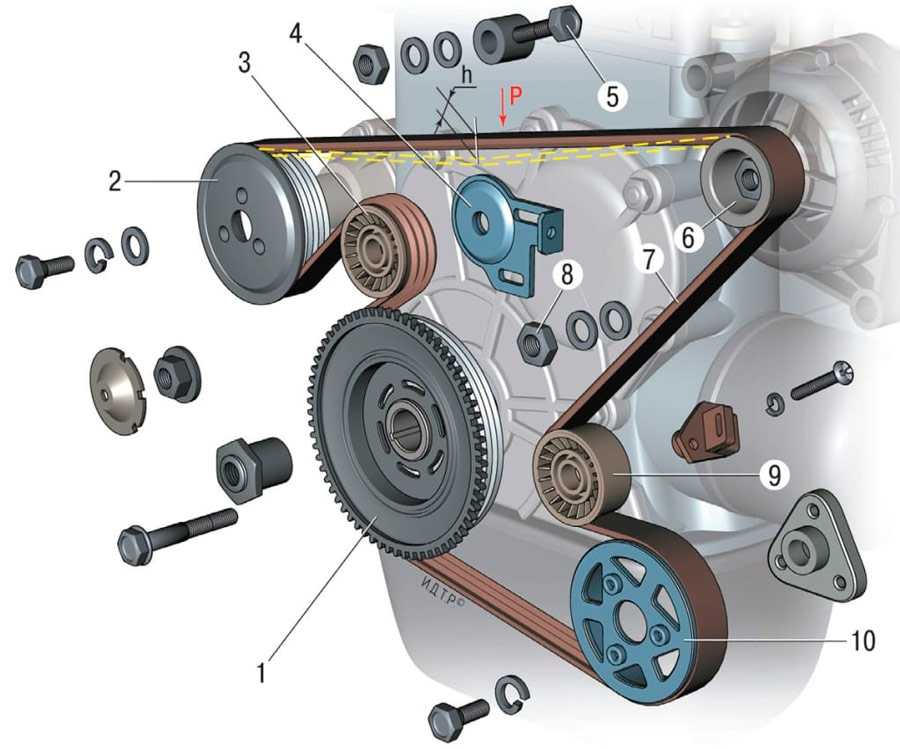

Размещается ремень на детали в таком порядке: коленвал, затем верхний ролик натяжения, правый нижний шкив, нижний ролик натяжения, помпа, генератор.

Генератор chevrolet niva

Генератор – это важная часть любого автомобиля, которая отвечает за его электроснабжение. С помощью этого агрегата удается обеспечить непрерывной подачей электричества на все узлы, различные системы и датчики, благодаря чему становится возможной ее эксплуатация.

На автомобиле в качестве штатного генератора использован агрегат с артикулом 9412.3701. Такой генератор также можно встретить на инжекторе ВАЗ-21214, ВАЗ-2131, ВАЗ-2123.

В случае выхода из строя генератора на Chevrolet Niva заменить его можно на аналоги, наиболее популярные из которых представлены в таблице.

Генератор	Артикул	Стоимость, в рублях
ВАЗ-2123 (выпуска после 2003г.)	5112.3771-30 Т	5370
ВАЗ-2123 (выпуска после 2003г.) инжектор 14В 80А ПРАМО	5112.3771	4460
ВАЗ-2123 (выпуска после 2003г.)	9402.3701-04	4380

В пределах от 5000 до 7000 рублей стоит генератор на Ниву Шевроле. Цена оригинального агрегата зависит от региона покупки. Многие владельцы предпочитают при выходе из строя заводского генератора использовать «Старт Вольт» на 120 ампер.

Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕШевроле Нива, выпущенная до осени 2003 года, комплектовалась генератором типа 9412.3701, который также устанавливался на инжекторные ВАЗ 21214, ВАЗ 2131, ВАЗ 2123 до осени 2003 года.

ПРИМЕЧАНИЕГенератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

Рис. 9.3. Генератор 9402.3701-01: 1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — защитная втулка; 6 — вывод «В » генератора;7 — прокладка; 8 — кожух; 9 — регулятор напряжения со щеткодержателем;

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 1, прикрепленным к крышке 11. Электронный регулятор 9 напряжения объединен в один блок со щеткодержателем и прикреплен также к крышке 11.

Рис. 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 — монтажный блок; 5 — выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Основные неисправности генератора

При выходе из строя генератора единственным источником тока станет аккумулятор. В течение непродолжительного времени он потеряет свой заряд и нарушится энергоснабжение автомобиля. Все неисправности устройства можно разделить на два вида:

К механическим можно отнести недостаточно натянутый ремень генератора или его обрыв, выход из строя подшипников, износ или повреждение шкива. Диагностировать их не так сложно, ведь состояние ремня и шкива можно оценить визуально. Вышедший из строя подшипник дает посторонние шумы при вращении ротора. Сложнее дело обстоит с диагностикой электрической части. В первую очередь, на неисправность будет указывать горящая лампа на панели приборов.

Изношены щетки или изношен коллектор. Состояние определяется визуально после демонтажа регулятора напряжения.
Обрыв обмотки ротора. Необходимо измерить сопротивление обмотки омметром. При значении «бесконечность» ротор следует заменить.
Замыкание обмотки ротора на его корпус.
Вышедшие из строя подшипники могут привести к тому, что якорь будет цеплять за обмотку статора. Такой статор со следами биения следует заменить.
Обрыв обмотки статора. Необходимо измерить сопротивление каждой обмотки.

Неисправности генератора могут и не сопровождаться горением контрольной лампы. Заметить эту ситуацию можно по теряющему заряд аккумулятору или по изменению яркости головного света при изменении частоты работы двигателя. Обратившись к квалифицированному автоэлектрику, можно существенно сэкономить на ремонте, ведь заменить деталь гораздо дешевле покупки нового генератора. Но даже при попытке самостоятельного ремонта можно достичь положительного результата, ведь в устройстве генератора Шевроле Нива нет ничего сложного.

0 0 голос

Рейтинг статьи

Как узнать, что генератор неисправен

При эксплуатации Нива Шевроле порой возникают определенные трудности и неисправности. В процессе поездки или длительного использования автомобиля возникают различные проблемы, и одна из них – выход из строя генератора.

Диагностировать поломку довольно просто. Существует несколько манипуляций, с помощью которых можно определить необходимость ремонта:

На приборной панели загорается соответствующая лампочка, сообщающая о постоянном разряде аккумулятора.

Аккумуляторная батарея быстро садится при работающем двигателе.
Яркость света уменьшается при увеличении оборотов силового агрегата. В этом случае необходима замена щеток генератора.

Все перечисленные признаки говорят о том, что генератор требуется срочно заменить или отремонтировать.

Как подтянуть ремень генератора

Одна из распространённых задач заключается в том, чтобы натянуть ремень установленного генератора на Chevrolet Niva. Такая операция не сложная. Но лучше предварительно заглянуть в руководство, а также познакомиться со схемой системы.

Сама по себе натяжка ремня проблем вызывать не должна, если у вас Chevrolet Niva. Учтите только, что у кондиционера и генератора разные ремни. А поэтому кондиционер при необходимости регулируется и ремонтируется отдельно.

Внедорожники Chevrolet Niva выпускаются с генераторным узлом, где не предусмотрено наличие автоматического натяжителя. Поэтому владельцам периодически приходится регулировать натяжку.

Если ремень генератора окажется перетянут, это приведёт к появлению характерного свиста, а также ускорит износ детали. Параллельно изнашиваются подшипники, происходит перегрев ремня.

Здесь можно подумать, что правильным решением будет ослабить натяжку. Но тогда процесс износа окажется ещё интенсивнее, что обусловлено усиленными вибрациями.

Чтобы получить нужное натяжение ремня узла генератора на автомобиле Chevrolet Niva, необходимо сделать следующее:

выключить зажигание и снять минус с аккумулятора;
поднять капот;
убрать пластиковую накладку, которая держится на фиксаторах;
ослабить натяжение хомута основного воздуховода с помощью отвёртки;
ключом на 10 открутить винт фиксации, извлечь его, после чего отсоединить воздуховод от корпуса фильтра;
открутите 3 гайки на генераторном узле на 1-2 витка;
найти винт регулировки;
с помощью ключа на 13 прокрутить его в левую или в правую сторону;
при вращении винта влево натяжение будет ослабляться;
чтобы проверить правильность натяжения, надавите на ремень примерно посередине с усилием около 75 Н;
если прогиб составит 11-12 мм, то всё сделано верно.

Такая проверка проводится периодически. Согласно техническому регламенту, проверять состояние ремня, а также генераторного узла следует с интервалом 15 тысяч километров.

Теперь вы знаете, как подтянуть ремень генератора на отечественном внедорожнике Chevrolet Niva.

Выявление неполадок

Ремонт генератора Нива Шевроле может понадобиться лишь в некоторых случаях, когда замена деталей не решает проблемы. Есть несколько признаков, после которых стоит проверить исправность узла генератора. Они следующие:

После запуска двигателя лампочка-индикатор с обозначением аккумулятора должна погаснуть. Если после начала работы движка сигнал все еще работает, значит заряд аккумуляторной батареи не производится, напряжение генератора недостаточно для заряда.
При включенном двигателе свет фар стал тусклым. Заряд от батареи хоть и есть, но он слишком мал, чтобы поддерживать нормальную работу электронных устройств в автомобиле, измерительные приборы показывают низкие характеристики напряжения — 12 В.
Раздается шум со стороны мотора, кроме того, наблюдаются 1 и 2 пункты. Звуки могут напоминать столкновение металлических поверхностей или свист. Скорее всего, сломался подшипник и требуется его замена.

Эти 3 признака помогут выявить, но не распознать неполадку. Без специальных устройств очень трудно догадаться, какая именно деталь повреждена. Четкое представление о поломке может дать только диагностика в сервисе.

Схема и устройство генератора, конечно, помогут в поисках поломки, но если человек прежде не производил подобный ремонт самостоятельно, лучше отвезти авто в сервис.

От чего подходит генератор на ниву 4х4

Для инжекторных ВАЗ 2121 подойдет генератор от Нива-Шевроле до 2003 года. Подбор генератора производите по характеристикам и каталожным номерам, указанных в таблице:

Производитель	Наименование	Мощность, вт	Макс. ток, А
ВАЗ 2121 — генератор 2101-3701010 (Г221А)
КЗАТЭ	Г221А.3701	590	42 А
ELDIX	ELD-A-2101-14V-50A	700	50 А
СтартВОЛЬТ	LG 0101	1200	85 А
Карбюраторные ВАЗ 21213, ВАЗ 2131, ВАЗ 2120 — генератор 21213-3701010
КЗАТЭ	371.3701-02	770	55 А
Инжекторные ВАЗ 21214, ВАЗ 2131 — генератор 21214-3701010
КЗАТЭ	9412.3701	1120	80 А
ELDIX	ELD-A-21214-14V-90A	1400	100 А
ELDIX	ELD-A-21214-14V-135A	1850	135 А
ПРАМО	5142.3771	1120	80 А
ПРАМО	5142.3771-10	1400	100 А
СтартВОЛЬТ	LG 01214	1970	135 А

Если прибегать к доработкам (изготовить другое крепление генератора, заменить шкив), то список может существенно расшириться. Не редкость, когда владельцы ВАЗ 2121 ставили в моторный отсек более мощные генераторы от иномарок.

Ключевые слова: генератор нива

Генератор

Узел генератора Шевроле Нива позволяет обеспечить весь автомобиль энергией для функционирования всех электронных приборов транспортного средства. Этот узел состоит из 3 основных элементов:

генераторной установки — создает переменный ток;
выпрямителя — преобразует переменный ток в постоянный;
регулятор напряжения — стабилизирует напряжение на выходе.

Общая мощность установки в 5000 оборотов в минуту позволяет поддерживать постоянное напряжение величиной 13-14 В, сила тока при этом составляет 55-60 А. Эти характеристики являются оптимальными для нормального рабочего состояния авто.
Выработанная генератором электроэнергия распределяется на все потребители системы, а остальное идет на подзарядку аккумулятора во время работы двигателя.
Сам генератор расположен возле двигателя и соединен с его коленвалом посредством ременной передачи. Нижняя его часть крепится 2 специальными лапами к кронштейну двигателя 1 болтовым крепежом. Сверху устройство закреплено на планке через шпильку.
Поскольку узел в ВАЗ 2123 расположен очень близко к двигателю автомобиля, он имеет надежную конструкцию, которая выдерживает нагрузки от вибрации, температуры, а также влажную среду и грязь. Ломается генератор редко, но вот некоторые его детали приходят в негодность по истечении определенного срока эксплуатации, например, щетки.

Детали и расходники:

Сгорел диодный мост фото из сети. При преодолении луж залить его будет куда сложнее, чем нижние. Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся.

Плюс также буду ставить лебедку, а она тоже садит АКБ нехило.

И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?

Так что присматриваю гену на ампер Прамо, стоит порядка рублей.

Но для начала проверим генератор, который мне достался с машиной по умолчанию. Сдается мне, либо щетки там износились, либо еще что — ну не может он нормально заряжать батарею, за 4 месяца летней эксплуатации уже подзаряжал новый аккумулятор 3 раза. Видать гена заряжает только поверхностно.

Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке.

Замените статор или обмотку Проверьте, нет ли замыкания обмоток статора на корпус. Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора. Если лампа загорается, значит, есть замыкание: Осмотрите крышку генератора со стороны привода в сборе с подшипником.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником подшипник в крышке завальцован.

Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить.

Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Затем останется только затянуть три болта нижней пластины и проверить фиксацию источника тока.

Нива шевроле — какой лучше генератор — на 80 или на 100 ампер? плюсы и минусы

Или все-таки лучше взять помощнее — на 100 ампер? Задумался я недавно над таким вопросом, ибо либо мой гена порядком поизносился и уже не может выдавать требуемого напряжения. А потому мой аккумулятор практически всегда на издохе, вот и приходится чуть что — сразу отключать приборы, печку и тп. В общем, если гена хреновый, то даже музыку на природе пару часов не послушаешь, АКБ сдохнет. А раз так и настало время его сменить, то быть может сразу взять помощнее?

На моей Ниве Шевроле 2004 года выпуска стоит генератор на 80 ампер, стандартный. Вот такой:

Ремень генератора я недавно поменял, целая история была, как он у меня порвался и я с горем пополам добрался до дома. Обязательно прочитайте, думаю многим будет полезно. И возите с собой второй запасной ))

Также полезные сведения для владельцев Шевиков — у машин до сентября 2003 года генератор с нижним расположением, это не есть гуд, при преодолении глубоких луж и бродов его как правило заливает и такая ситуация — не фонтан, сами понимаете. Ведь не зря многие автолюбители переносят гены куда повыше, как на Нивах, так и на Шевиках.

А вот с сентября 2003 Шевики пошли уже с верхним расположением генератора, это уже отличное решение. Гена находится вверху справа, если стоят лицом к открытому капоту. При преодолении луж залить его будет куда сложнее, чем нижние.

Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся. Плюс также буду ставить лебедку, а она тоже садит АКБ нехило. И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?

Так что присматриваю гену на 100 ампер Прамо, стоит порядка 3500 рублей. Но для начала проверим генератор, который мне достался с машиной по умолчанию. Сдается мне, либо щетки там износились, либо еще что — ну не может он нормально заряжать батарею, за 4 месяца летней эксплуатации уже подзаряжал новый аккумулятор 3 раза. Видать гена заряжает только поверхностно.

С другой стороны не будет ли гена на 100 ампер лихо садить батарею, все-таки аккум новый и будет неправильно, если он отработает всего год-два. Как опять же читал на форумах, более мощный гена укорачивает жизнь аккумулятора.

Почитал отзывы Шнивоводов — большинство говорит, что на сотку ставить — дело хорошее, но только тогда, когда он на самом деле нужен, в смысле нужен гена увеличенной мощности. Ибо штатного вполне хватает, если он работает так, как должен. Но если на машине будет лебедка и дополнительный свет, то лучше все-таки поставить генератор на 100 ампер. Будем думать ))

Апдейт заметки:

Штатный генератор накрылся — поставил китайский. Пока полет нормальный. Вот такой:

Кто что думает, делитесь мыслями в комментах.

Генераторы на ниву 21214-3701010

Наконец, на инжекторные модели ВАЗ-21214 и ВАЗ-2131 и их вариации примерно с 2022 года ставили достаточно обширную линейку производителей электрической энергии от того же КЗАТЭ (9412.3701) 80-Амперный генератор на 1120 Вт, пара моделей от ELDIX (ELD-A-21214-14V-90A и ELD-A-21214-14V-135A), соответственно на 100 и 135 Ампер и мощностью 1400 и 1850 Вт.

Ну, и раз уж мы затеяли обзор генераторов Шевроле Нива, есть ещё ПРАМО (5142.3771 и 5142.3771-10) на 80 и 100 Ампер, 1120 и 1400 Вт. И СтартВОЛЬТ (LG 01214) на 135 Ампер мощностью 1970 Вт. Соответственно, к какой Ниве подходит генератор от 21214? Правильно, к ВАЗ-2131!

Оговоримся сразу, что продукцию ELDIX на просторах Интернета многочисленные пользователи не сильно хвалят. Поэтому решая ребусы: «Генератор на Ниву Шевроле: какой лучше поставить?», пожалуй, имеет смысл ориентироваться именно на опыт собратьев-водителей. На болгарских элдиксах «на раз» горит диодный мост, а это – неприятная история.

С точки зрения отличий ранних версий генератора Нивы от более поздних принципиальное конструктивное отличие – в вынесенном регуляторе напряжения на первых и встроенном в генератор регуляторе на вторых. В остальном, любой генератор встаёт на Ниву легко и почти без проблем с одной лишь сменой кронтшейнов, поскольку блок силового агрегата, собственно, у всех этих машин одинаковый.

Вообще, генератор следует подбирать внимательно, лучше даже обратиться к специалистам, чтобы не пришлось возвращать в магазин не подошедшую по конструктиву деталь.

Кстати, в последние месяцы многие задаются резонным вопросом – какой генератор на Ниве Тревел? Ведь это «новая» модель с АВТОВАЗа и, возможно, применены некие решения, отличные от предыдущих генераций Нивы. Здесь просто напомним, что двигатель в новинке стоит всё тот же, что и на предыдущей Шниве, а отсюда и ответ – расположение и наименование генератора – идентичное.

Какой генератор стоит на обычной Ниве Шевроле и какой купить? Напомним, что на автомобилях Шевроле Нива заводом-изготовителем устанавливается 55-Амперный генератор 37.3701. А конкретные варианты замены на более производительные аналоги мы предложим чуть ниже. Сначала досконально разберём вопрос – нужно ли вообще менять «гену»?
