Важные требования по замене ГРМ Z18Xer
Самым безобидным последствием обрыва ремня является остановка работы мотора, запустить который можно будет только после установки нового элемента. Однако зачастую последствия оказываются намного более серьёзными. Дело в том, что при обрыве ремня ГРМ происходит нарушение фаз газораспределения. В результате несогласованной работы механизмов может произойти встреча поршней и клапанов в цилиндрах, которая сопровождается сильным взаимным ударом. Это приводит к повреждению поршней и изгибу направляющих клапанов. Кроме того, могут повреждаться шатуны, а также нередко происходит деформация валов. Эти повреждения являются весьма серьёзными и требуют серьёзного ремонта. Его выполнение потребует значительных затрат и немалого времени
Зачастую данные дефекты могут становиться причиной полного выхода из строя двигателя.
Чтобы не доводить дело до таких тяжёлых последствий, крайне важно, чтобы замена грм z18xer выполнялась своевременно, к тому же, делать её требуется не так часто. В соответствии с сервисным регламентом менять приводной элемент газораспределительного механизма необходимо через каждые 150 тысяч километров пробега транспортного средства
Однако необходимо учитывать, что ремень двигателя Z18Xer, как и ремень грм z16xer, может изнашиваться и раньше времени
В таких случаях важно поменять его как можно скорее
О такой необходимости свидетельствуют видимые следы износа, которые проявляются на зубчатой поверхности, в том числе трещины, признаки отслоения резины, подрезы
Также необходимо обращать внимание на наружную и торцевую поверхности, где могут появляться трещины, складки и другие деформации резины
Она может разлохмачиваться и отслаиваться. Ещё одним тревожным признаком является обнаружение на резине пятен и потёков масла. Его воздействие приводит к быстрому разрушению резины, поэтому специалисты рекомендуют срочно проводить замену в таких ситуациях. Предварительно должна быть устранена причина попадания масла.
Чаще всего это нарушение герметичности сальника коленчатого или распределительного вала
Важно, чтобы ремень грм z16xer или Z18xer осматривался на каждом плановом ТО на предмет наличия перечисленных признаков. Это позволит при необходимости своевременно заменить его и предотвратить серьёзную поломку двигателя
Применение компонентов более низкого качества позволяет сэкономить только на стадии замены. В дальнейшем дешёвый элемент неизвестного происхождения быстро выходит из строя, и его совсем скоро приходится менять. Также он может порваться со всеми вытекающими последствиями.
Кому доверить замену ГРМ Z18xer
Работы по замене ремня ГРМ для двигателя Z18xer должны выполняться только в условиях профессионального автосервиса. Данный вид услуг вам предлагает наш специализированный техцентр.
Наши преимущества:
• большой штат специалистов с высокой квалификацией и многолетним опытом;
• применение современного оборудования;
• выполнение работ со строгим соблюдением технологии;
• наличие на складе оригинальных ремней для ГРМ Z18xer, а также полного комплекта дополнительных элементов;
• сжатые сроки выполнения работ по замене ремня газораспределительного механизма;
• выгодная стоимость услуг.
Благодаря этим преимуществам мы обеспечиваем замену ремня ГРМ с высокой оперативностью и с гарантией отличного качества. По результатам выполнения работ клиент получает автомобиль, двигатель которого работает в оптимальном режиме, надёжно и эффективно. Наши профессиональные услуги позволят вам не беспокоиться о возможности обрыва ремня и получения серьёзных повреждений силовым агрегатом.
Замена цепи
Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.
Поддамкрачиваем двигатель и откручиваем переднею подушку, а также все разъемы и патрубки на передней крышки и помпе. Демонтируем опору двигателя, открутив три болта крепящих ее к блоку цилиндров.
Разрежаем автоматический натяжитель. Головкой Е14 проворачиваем его за болт почасовой стрелке, тем самым ослабляя ремень.
Читать дальше: Типтроник что это такое отзывы
Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.
Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.
И снимаем его выкрутив девять болтов. Главное запомните где стояли длинные, а где короткие болты, что бы не было беды при сборке.
Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.
Снимаем клапанную крышку.
За болт коленвала, обязательно по часовой стрелке, проворачиваем так, чтобы прорези с торца распредвалов встали в одну линию, выше края ГБЦ. Это будет верхняя мертвая точка.
Вставляем фиксатор распредвалов, в нашем случае сорок пятый уголок. Если вдруг при вращении коленвала прорези в распредвалах на одну линию не встают и вставить уголок не получается значит цепь растянута или сбились фазы газораспределения, о том как их отрегулировать рассказано в конце статьи. Тогда продолжаем без фиксации распредвалов.
На шкиве коленвала и передней крышки ГРМ должны совпасть метки. Показано на снятых деталях, так как сфотографировать там не представляется возможным.
Откручиваем болт шкива коленвала и вынимаем втулку масляного насоса. Не знаю зачем, но мы все-таки пометили расположение втулки, привычка.

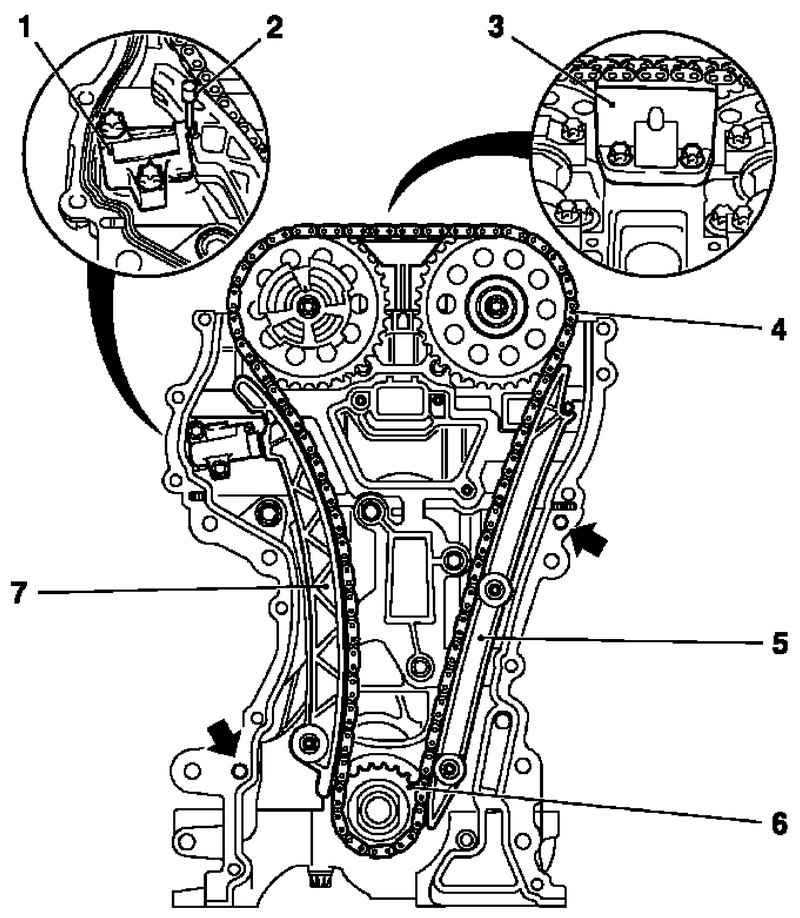

Откручиваем пятнадцать болтов с торца и четыре снизу крепящие крышку ГРМ и снимаем ее
Метим положение цепи, не важно будете ли вы ее менять или снимали по другим причинам как мы. В дальнейшем эти метки нам пригодятся. По одной метки на распредвалах
По одной метки на распредвалах.
Две метки на коленвал.
Метим обычным канцелярским штрихом. После чего разрежаем натяжитель цепи ГРМ. Пальцем нажимаем на башмак натяжителя до момента, когда плунжер полностью зайдет и фиксируем его подходящим предметом диаметром два миллиметра. Снимаем натяжитель открутив два болта.
После откручиваем два болта и снимаем натяжитель. Выворачиваем болт оси башмака натяжителя и три болта успокоителя и снимаем их. После чего снимаем цепь ГРМ и прокладку крышки. Должна получится такая картина.
Ставим новую прокладку.
Что бы легко установить новую цепь прибегаем к маленькой хитрости ложем две цепи друг на друга и переносим метки со старой цепи на новую, так что бы число звеньев между метками оставалось одинаковым. После чего по меткам устанавливаем новую цепь. Ставим на место успокоитель и натяжитель с башмаком. Вынимаем фиксатор из натяжителя и плунжер натянет цепь.
Ставим на место переднею крышку газораспределительного механизма и помпу. Сначала обтягиваем помпу, а затем в указанной последовательности крышку, не забываем про четыре нижних болта. Фото сделать забыли, поэтому будет с книжки.
А вот теперь самое интересное. Проверяем фазы газораспределения. Для этого проверяем метку коленвала.
Все гуд. А теперь нам понадобится простой транспортир, лучше металлический. Отрезаем от него нижнею часть так что бы на линии отреза были метки «0» и «180» градусов. Ставим его на крышку ГРМ рядом с распредвалом впускных клапанов так что бы перпендикуляр, опушенный из метки «90» градусов на крышку ГРМ, проходил через центр болта крепления звездочки. Сфотографировано немного неудачно, но принцип понятен.
Смотрим на то что бы линия с меткой «60» градусов проходила через начало окна, которое между длинными лепестками на задающем диске (специально покрасили белым). Если так и есть, то все отрегулировано правильно. Можно собирать. А вот если нет, или изначально было невозможно вставить фиксатор распредвалов, то вас ждет увлекательная процедура регулировки фаз газораспределения.
В каких случаях без замены не обойтись?
Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.
Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.
Рекомендуем: Салонный фильтр на Hyundai Getz

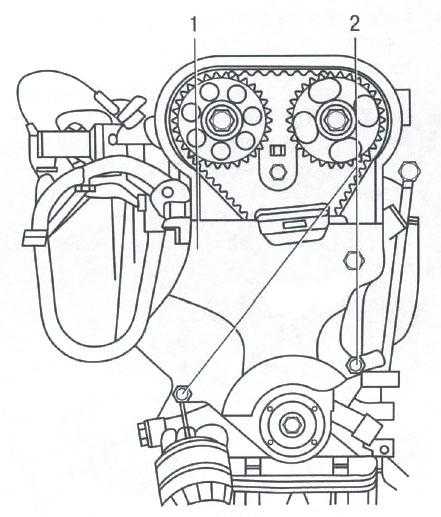

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы
Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля. Если вовремя не выполнять замену, это может привести к обрыву ремня
При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя
Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.
Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:
- качество установленного изделия;
- манера езды;
- условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
- качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.
Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:
- следы износа внешней поверхности: трещины, складки, выпуклости;
- износ, надрыв зубьев;
- масляные следы на поверхности;
- обтрепанные боковые стороны;
- отслоение материала от основы.
Трещина на поверхности изделия
При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.
Когда менять ремень ГРМ?
Производитель четко регламентировал срок службы ременной передачи — 150 000 км. Затем ремень придется заменить на новый. Но довольно часто случается так, что ремень изнашивается гораздо раньше. Этому может быть несколько причин. Во-первых, если водитель практикует экстремальное вождение, то это обязательно послужит причиной сокращения срока службы ременного привода. Повышенные нагрузки также будут способствовать раннему износу. Поэтому, если вы используете прицеп, вам следует чаще заглядывать под капот автомобиля. И наконец, плохие погодные условия — также причина того, что ремень изнашивается раньше положенного срока. Специалисты рекомендуют совершать замену ременной передачи через 120 000 км. Пожалуй, если вы используете автомобиль в России, к их мнению стоит прислушаться.
Симптомов износа может быть несколько. Если на ремне появились подтеки масла, его обязательно нужно сменить. Наличие масла на поверхности привода свидетельствует о том, что сальники начали протекать. Поэтому их тоже необходимо заменить на новые. Масло сильно разъедает резину, поэтому из-за него ременный привод очень быстро выйдет из строя. Ярким симптомом износа ремня является наличие на его поверхности трещин или сколов
При осмотре обратите внимание на зубья. В процессе эксплуатации на них также образуются сколы
Также ремень необходимо будет заменить, если на его торцах стали появляться отдельные нити. Это говорит об износе ремня и необходимости его замены.
Все это говорит о том, что ременную передачу следует менять вовремя, не дожидаясь, когда она оборвется
Поэтому очень важно производить диагностику состояния ремня хотя бы через каждые 25 000 км. Только так можно вовремя выявить наличие следов износа ременной передачи
А что же будет, если ремень все-таки оборвется. В этом случае в моторе начнется настоящий хаос — синхронизация движения валов перестанет осуществляться, клапаны ударятся о поршни, от чего обязательно погнутся. Получат повреждения и другие детали механизма.
Привод на Опель Астра вполне можно заменить самостоятельно. Конечно, если вы не очень-то надеетесь на собственные силы, тогда вам лучше обратиться к профессионалам, они все сделают качественно. Но все же многие автолюбители практикуют самостоятельный ремонт своего автомобиля. И это очень хорошее начинание, так ка в результате не только экономятся средства — водитель получает бесценный опыт проведения ремонтных работ.
Итак, если вы решили, что ремонт будете производить самостоятельно, тогда подготовьте все необходимое и начинайте. Обязательно заранее приготовьте все необходимые расходные материалы. Вместе с ремнем вам, скорее всего, понадобится сменить еще и ролик натяжения. Необходимость его замены вам поможет определить специалист. Да вы и сами сможете определить износ ролика по наличию образовавшегося люфта. А еще обязательно купите новые сальники и прокладки. Кроме всего этого, вам еще понадобится набор ключей и головок. Подготовьте домкрат. После всех этих приготовлений уже можно начинать самостоятельную замену ременной передачи и сопутствующих ей расходников.
ресурс мотора астры
#1 ВИЙ
- Постоянные посетители
- Cообщений: 936
- Город: Подмосковье,Ивантеевка
- Автомобиль: Астра F Caravan,1997г.в. х16szr был, теперь Астра G Caravan,2003 г.в.z18xe
@Упоминание
Клубные пользователи
Cообщений: 372
- Город: Москва
- Автомобиль: Была:Opel Astra G X16SZR, теперь: Пани Opel Astra J Enjoy+допы,A16XER
@Упоминание
Опелевод со стажем
Клубные пользователи
Cообщений: 1 344
Автомобиль: Astra xэ. КияМия
@Упоминание
Постоянные посетители
Cообщений: 101
- Город: Башкортостан,Кумертау
- Интересы: Только Опеля
- Автомобиль: Opel astra G 1,6 , x16szr
@Упоминание
#5 Ace_Odinn
Опелевод со стажем
Постоянные посетители
Cообщений: 1 246
- Город: С-Петербург
- Интересы: Авто, вело, мото, фото, гребля и охота.
- Автомобиль: Astra G
@Упоминание
А что значит ресурс мотора астры? Ресурс до капиталки? Или ресурс до выкидывания мотора на помойку?
220 000 км это такой пробег когда уже маячит замена колец и попутно всякого. Без расточек.
#6 Sergey_
Опелевод со стажем
Глобальные модераторы
Cообщений: 14 593
- Город: Екатеринбург
- Автомобиль: Omega B facelift, X20XEV, MT
@Упоминание
Какое это имеет отношение к ресурсу мотора?
#7 Ace_Odinn
Опелевод со стажем
Постоянные посетители
Cообщений: 1 246
- Город: С-Петербург
- Интересы: Авто, вело, мото, фото, гребля и охота.
- Автомобиль: Astra G
@Упоминание
Но есть и исключения. Скажи это владельцам никосиловых блоков от Тойота Селики там всякие .
Опелевод со стажем
Клубные пользователи
Cообщений: 3 287
Город: МО
@Упоминание
#9 Ace_Odinn
Опелевод со стажем
Постоянные посетители
Cообщений: 1 246
- Город: С-Петербург
- Интересы: Авто, вело, мото, фото, гребля и охота.
- Автомобиль: Astra G
@Упоминание
дада скажи мне это ну ты в курсе, да? =)
#10 Sergey_
Опелевод со стажем
Глобальные модераторы
Cообщений: 14 593
- Город: Екатеринбург
- Автомобиль: Omega B facelift, X20XEV, MT
@Упоминание
Тогда приведите пжл не абстрактную, а конкретную цифру
ресурса этих моторов. Только не «я так думаю», а от завода-изготовителя.
#11 Ace_Odinn
Опелевод со стажем
Постоянные посетители
Cообщений: 1 246
- Город: С-Петербург
- Интересы: Авто, вело, мото, фото, гребля и охота.
- Автомобиль: Astra G
@Упоминание
Хорошо, давайте проясним. Я сказал, что
Вы со мной не согласились: Тогда приведите пжл не абстрактную, а конкретную цифру
ресурса этих моторов. Только не «я так думаю», а от завода-изготовителя.
Не, тут речь про другое. Про то что кузову\ходовой еще ходить и ходить, а мотор ремонту уже не подлежит. У тойоты алюминиевые цилиндры покрыты слоем никосила, у опиля чугунные «сухие» гильзы в алюминиевом блоке. Суть одна, когда замена колец уже не помогает, из-за яйцевидности цилиндра, мотор ремонту более не подлежит. Проходил он свои ну 250-300 тыс и все. Капут.
Не, ну можно конечно, загильзовать его по новой. Но ведь это не штатная операция, и ее мы не рассматриваем.
Опелевод со стажем
Глобальные модераторы
Cообщений: 14 593
- Город: Екатеринбург
- Автомобиль: Omega B facelift, X20XEV, MT
@Упоминание
#13 Ace_Odinn
Опелевод со стажем
Постоянные посетители
Cообщений: 1 246
- Город: С-Петербург
- Интересы: Авто, вело, мото, фото, гребля и охота.
- Автомобиль: Astra G
@Упоминание
Так и я не имел в виду, что машина оказывается на свалке от того, что разваливается кузов или сыплется подвеска. В нынешнем «обществе потребления» машина может просто выйти из моды.
Для большинства автомобилей эти «ну 250-300 тыс» означают 7-8 лет эксплуатации. Мало кто эксплуатирует машину дольше.
Недопоняли друг друга.
А поводу 7-8 лет эксплуатации — не все покупают машину новой. Многие покупают ее с пограничным пробегом, а потом делают себе ректальную эпиляцию =)
#14 kurt-59
Постоянные посетители
Cообщений: 777
- Город: Deutschland , Thüringen
- Автомобиль: Opel Meriva A 1,6 101 PS
@Упоминание
Недопоняли друг друга.
А поводу 7-8 лет эксплуатации — не все покупают машину новой. Многие покупают ее с пограничным пробегом, а потом делают себе ректальную эпиляцию =)
И например средний возраст машин в Германии превышает 8 лет. Утилизации подвергаются авто после 12 лет. Все это время они ездят и радуют владельцев .
Сообщение отредактировал kurt-59: 17 Январь 2011 — 14:50
#15 tmeter
Сев заруль, понял — в душе я пилот Бертолета
Модераторы
Cообщений: 3 320
- Город: Rychnov n. Kn. (CZ), Чебы (РФ)
- Интересы: Интересы интересные, занятия занятные, хобби хоббитные))))
- Автомобиль: OAG X16XEL, OVB Y20DTH, OAG Z20LET, OAG Z18XE, saab 9-3 Z19DTH
@Упоминание
Опелевод со стажем
Глобальные модераторы
Cообщений: 14 593
- Город: Екатеринбург
- Автомобиль: Omega B facelift, X20XEV, MT
@Упоминание
Последствия обрыва ремня ГРМ Opel Astra H
Если ремень на Опель Астра Н обрывается из-под клапанной крышки вытекает масло, при условии у него установлена помпа, то вероятна протечка антифриза. На приборной панели Астры зажгутся значки давления масла, чек, машина с гаечным ключом и датчик уровня масла.
Если появились подозрения на обрыв, не следует пробовать заводить автомобиль, с механической трансмиссией толкая его, по другому взяв на трос. При попытках завести ключом, стартер будет вертеться и типично жужжать, однако не просто ничего не произойдет. Астру можно буксировать до сервиса на нейтральной передаче, независимо от коробки.
Когда рвется ремень ГРМ Астры, впускные и выпускные клапана бьются о поршни и загибаются. Также зависимо от фазы газораспределения скорости движения автомобиля бывают вариации повредиться поршни и стены цилиндров.
Это интересно: Замена салонного фильтра Опель Астра н видео — разъясняем суть
Замена ремня генератора всех модификаций Opel Astra H
Схема снятия ремня генератора на моделях с разными силовыми агрегатами производится примерно по одинаковому алгоритму, за исключением мотора Z14 XEP, где обычным набором инструментов не обойтись – потребуется специальное приспособление. Как не обойтись и без снятия правой опоры подвески двигателя.

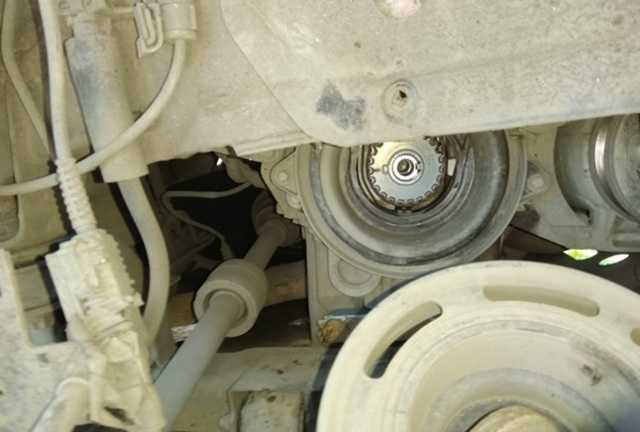

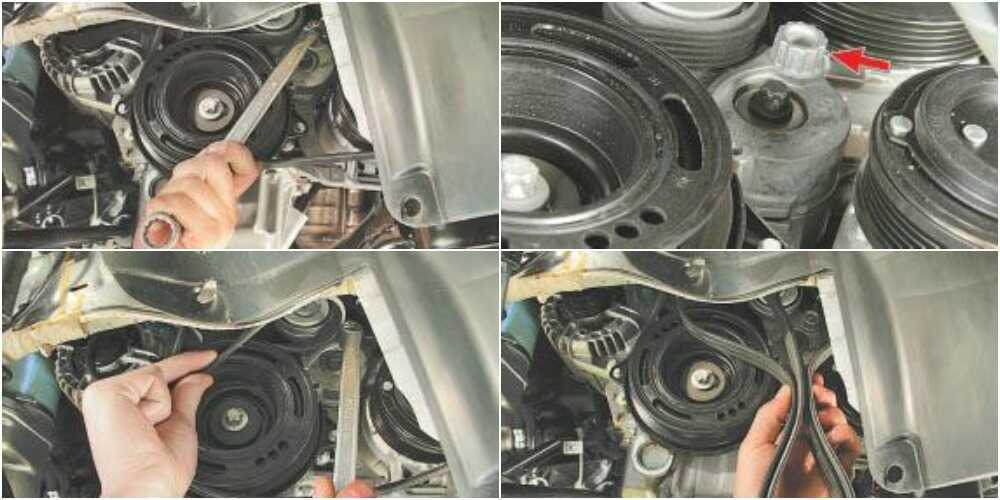

Рассмотрим пошаговую инструкцию по замене ремня генератора Opel Astra H с мотором Z16 XE(P/R):
- чтобы легче было добраться до привода, демонтируем правое переднее колесо;
- снимаем брызговик;
- ключом на 19 проворачиваем ролик натяжного устройства в направлении против часовой стрелки для ослабления ремня;
- аккуратно снимаем ремень со всех шкивов и роликов, извлекаем его;
- установка нового или старого ремня, если он не сильно изношен, производится в обратном порядке.
В конце проверните коленвал на 3-4 оборота, чтобы ремень окончательно сел в посадочные места на всех шкивах.
Как снять приводной ремень на моделях с двигателем Z18 XE:
- демонтируем правое переднее колесо;
- снимаем брызговик;
- проворачиваем центральный болт натяжителя против часовой стрелки, добиваясь ослабления натяжения приводного поликлинового ремня;
- снимаем ремень со шкивов, извлекаем его;
- установка нового или старого ремня производится в обратном порядке.

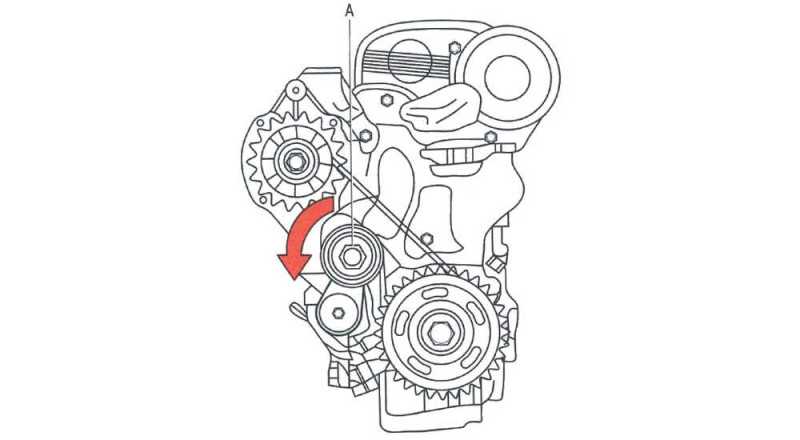

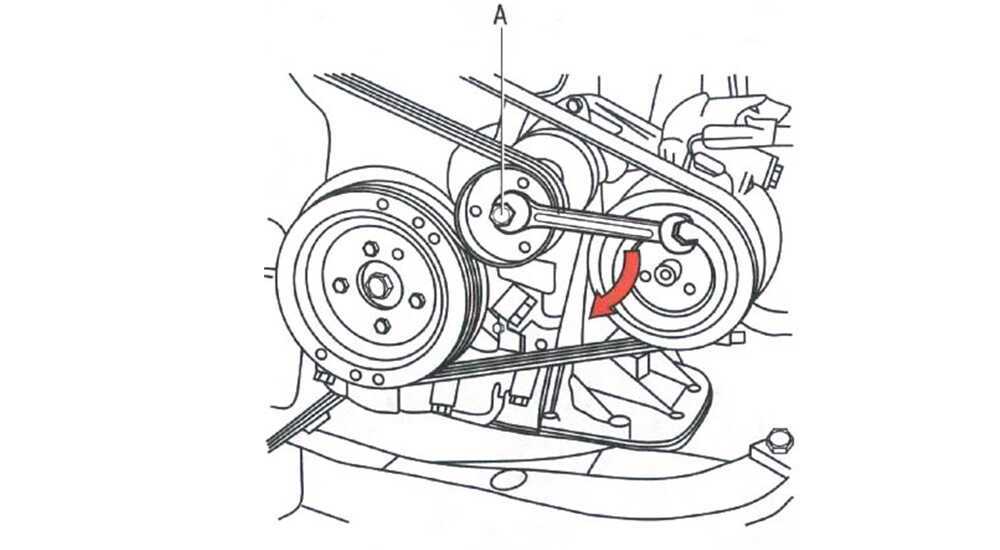

А – центральный болт натяжного ролика
После завершения процедуры проверните коленвал на несколько оборотов, чтобы ремень правильно расположился на всех шкивах.
Как произвести замену ремня генератора Opel Astra H на моторах Z20 LE(R/Н):
для облегчения доступа демонтируем правое переднее колесо;
снимаем брызговик силового агрегата;
проворачиваем болт натяжителя по часовой стрелке (внимание, не перепутайте!), добиваясь ослабления натяжения ремня привода генератора и других агрегатов;
снимаем ремень со шкивов, извлекаем его;
установка приводного ремня производится в обратном порядке.

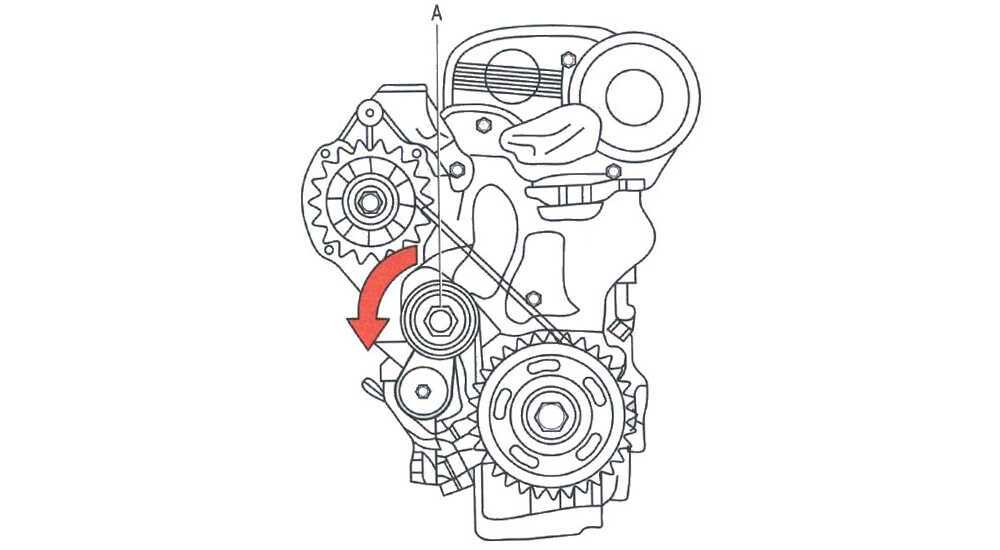

А – центральный болт натяжного ролика
Чтобы правильно надеть ремень на шкивы генератора, насоса системы кондиционирования и помпы, после затяжки болта натяжителя проверните коленвал автомобиля на три оборота.
Замена ремня генератора Astra H (модификация с двигателем Z14 XEP):
- демонтируем правое переднее колесо;
- демонтируем правый брызговик мотора;
- снимаем воздушный фильтр (потребуются накидные ключи на 7/10 и Torx T25);
- с помощью ключа Torx E14 демонтируем правую опору силового агрегата;
- посредством спецприспособления КМ-6131 или КМ-955-2 отводим натяжной ролик в сторону, и когда ремень ослабнет, фиксируем ролик в этом положении любым удобным способом и последовательно скидываем ремень со шкивов;
- ставить новый ремень нужно в порядке, обратном снятию.

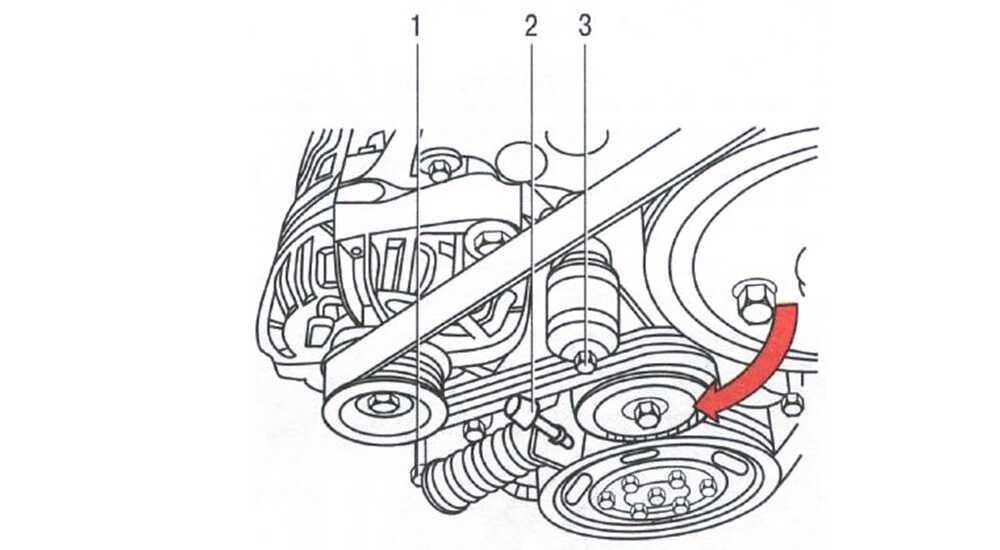

1, 3 – болты крепления натяжного ролика; 2 – приспособление КМ-955-2 для ослабления натяжного устройства
Натяжка ремня не требуется, поскольку здесь используется автоматический натяжитель. Не забываем провернуть коленвал для посадки ремня на шкивы.
Замена ремня на авто с мотором Z13 DTH:
- поскольку здесь все операции нужно производить снизу, демонтируем правый брызговик мотора;
- используя специальный ключ КМ-6130, проворачиваем натяжное устройство, добиваясь необходимого ослабления натяжки приводного ремня, фиксируем его в таком положении, используя стопорный стержень;
- снимаем ремень.
Замена на новый производится в порядке, обратном описанному.

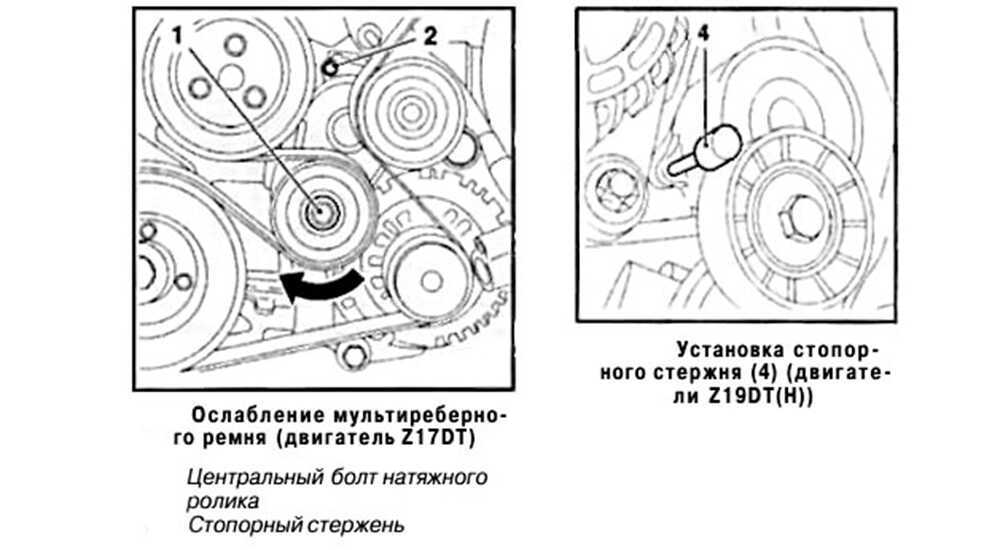

Замена ремня на авто с мотором Z17 DT:
- для облегчения доступа демонтируем правое переднее колесо;
- снимаем брызговик силового агрегата;
- проворачиваем центральный болт натяжителя по часовой стрелке, добиваясь ослабления натяжения ремня;
- фиксируем положение натяжного устройства стопорным стержнем (например, отвёрткой);
- снимаем ремень;
- установка приводного ремня производится в порядке, обратном приведенному выше.
Замена ремня генератора для моделей Astra H с мотором Z19 DT/DTH:
- демонтируем правое переднее колесо;
- снимаем защиту картера вместе с правым брызговиком;
- используя специальный ключ, проворачиваем натяжитель, добиваясь ослабления натяжения ремня генератора Астры Н;
- фиксируем натяжное устройство в таком положении стопорным стержнем, снимаем ремень со шкивов, извлекаем его;
- установка нового или старого ремня производится в обратном порядке.
Как видно из рисунков, схема расположения шкивов и натяжного механизма практически нигде не повторяется, хотя сам алгоритм достаточно простой. Во всех случаях требуется демонтаж правого колеса, брызговика и защиты картера. Что касается специальных ключей, их можно поспрашивать у знакомых мотористов, найти их в магазинах будет непросто.
Ремень ГРМ на двигателе Z18XER: цена, оригиналы, аналоги и артикулы
Характеристики:
- Число зубьев:135;
- Ширина: 35,2;
- Тип: зубчатый, приводной;
- Материал: каучук с добавлением химических компонентов.
| Ремень 5636452 | От 3700 | Ролик натяжителя 0636929 |
От 4800 |
| Ролик направляющий 5636978 |
От 3700 | Ремкомплект 1606355 | От 6400 |
| Шкив помпы 1334142 |
От 4500 | Аналог 1629067 | От 6200 |
| Ремень привода генератора и кондиционера 6340606 |
От 1500 | Привод кондиционера 6340558 |
От 8000 |
| *цены указаны состоянием на апрель 2019 года |
В обязательном порядке сверяйте совместимость запчастей по каталожным артикулам, указанным в руководстве по эксплуатации техническим средством.
Приведенный перечень деталей, комплектующих не исчерпывающий, с выходом новым модификаций моторов данные будут обновляться.
Замена ремня ГРМ
Необходимые материалы, инструменты:
- Набор автомобильных ключей;
- Ветошь, дополнительное освещение;
- Новый ремень ГРМ, ролики – натяжители;
- Уплотнительные втулки, сальники (опционально);
- Силиконовая смазка.
Последовательность действий при самостоятельной замене:
- В зависимости от места проведения ремонта помещаем машину на площадку смотрового канала или вывешиваем электрическим подъемником;
- Глушим двигатель, открываем капот;
- Снимаем пластиковый кожух с радиатора (крестообразная отвертка);
- Отвинчиваем пластиковую защитную накладку с торцевой части мотора (ключ на «10»);
Домкратим правую сторону машины, отвинчиваем и снимаем колесо;
Выставляем двигатель по меткам: верхняя мертвая точка и нижняя мертвая точка;
Проверяем совпадение отметок на корпусе блока цилиндров и шкивах распределительного вала;
- Срываем болт – крепление шкива коленчатого вала. Для удобства используем головку, переходник с длинным рычагом (плечом);
- Ослабляем крепление генератора, кондиционера, при наличии;
- Сдвигаем оборудование как можно ближе к стенке головки блока цилиндров;
- Снимаем ремень со шлицов, извлекаем с полости приводного механизма;
Проводим профилактику, осматриваем целостность шкивов распредвалов, коленчатого вала, ролика – натяжителя. Заменяем новыми по мере необходимости;
- Укладываем новый привод ГРМ, начиная со шкива коленвала, двигаясь по направлению вверх;
- Когда ремень уложен в канавки, приступаем к его натяжению;
- Металлической лопаткой (монтировкой) сдвигаем ролик – натяжитель. Степень натяжения проверяем динамометрическим ключом, показатель не должен превышать 25 – 28 Нм;
- Завершаем сборку, фиксируем оставшиеся детали.
Водителю на заметку!!! Мотористы СТО настоятельно рекомендуют придерживаться указанного диапазона натяжения привода по той причине, что чрезмерная затяжка, равно как и ослабление губительны для мотора.
Перед запуском двигателя проверяем уровень антифриза в системе охлаждения, уровень тормозной жидкости в главном расширительном бачке. Восполняем недостающее количество по мере необходимости.
Проворачиваем ключ, запускаем двигатель, проверяем работу силового агрегата на различных оборотах. Ремонт своими руками завершен.
Признаки неисправности привода ГРМ
Ресурс эксплуатации привода рассчитан на 120 – 140 тыс. км. В зависимости от условий эксплуатации технического средства, интервал может увеличен на 5 – 10 тыс. км.
Игнорирование сроков, затягивание ремонта приводит к обрыву ремня, пробоине в головке блока цилиндров. Чаще всего, «авария» происходит в движении, на скорости.
Основные признаки:
Поменять ремень ГРМ своими руками вовсе не сложно, если строго следовать приведенной инструкции. При отсутствии времени, обнаружения глобальной поломки обратитесь в СТО к специалистам.
Не пользуйтесь услугами кустарных мастерских, где не предоставляют гарантию качества на выполненные работы. Помните, что не профессиональное вмешательство в ремонт скорее навредит, нежели окажет помощь.
При условии установки оригинального привода средний ресурс эксплуатации превысит 120 – 130 тыс. км.
