Самостоятельная замена датчика распредвала ваз

Инструкция по замене

Ниже расскажем о том, как осуществить замену ДПРВ при выявлении неисправностей. Замена на двигателях с 8 и 16 клапанами немного отличается, рассмотрим по этапам этот процесс.

Замена ДФ на 8-клапанном двигателе

1. ДПРВ или ДФ крепится на одном болтике, выкручивается этот болт с помощью гаечного ключа на 10.
2. После выкручивания болта ДПРВ можно демонтировать. При этом разъем, в который он устанавливается, необходимо закрыть, чтобы избежать попадания в него грязи и пыли.
3. Произведите диагностику регулятора. Если на нем имеются следы грязи, их необходимо удалить, насухо протерев ДФ. После этого поставьте ДФ на место и попробуйте опять запусти мотор. В том случае, если это не помогло, нужно произвести замену ДПРВ.

Иногда бывает такое, что после замены ДФ проблемы не исчезают. Такое случается очень редко, но данная проблема может быть связана с тем, что контролирующая шестеренка сдвинулась. Своими руками решить эту проблему не получится, придется прибегнуть к помощи специалистов. В некоторые случаях ошибки в работе ДФ появляются в результате некорректного монтажа ремешка ГРМ. Также ремень может быть просто более растянутым, соответственно, необходима его замена.

Отсоедините фиксатор от датчика.

Извлеките регулятор и замените его на новый.

Замена ДФ на 16-клапанном двигателе

Что касается 16-клапанных ДВС, то в этом случае процесс снятия и замены будет несколько отличаться:

1. ДПРВ установлен под воздушным коллектором, непосредственно рядом с распредвалом. Для более удобной замены необходимо произвести демонтаж решетки радиатора.
2. С помощью ключа (в частности, удлинителя головки), выкрутите два фиксирующих болта.
3. Проверьте работоспособность ДПРВ, прочистите его, попробуйте установить заново. Если это не помогло избавиться от проблем, то приступайте к замене.
4. Для монтажа нового ДФ использовать герметики нельзя, так как устройство всегда функционирует в агрессивной среде эксплуатации, ведь на ГБЦ постоянно меняется температура. Замена на автомобиле ВАЗ 2114 с 16-клапанным двигателем занимает чуть больше времени, однако процедура в целом аналогична 8-клапанным ДВС.

Проверка работоспособности

После замены устройства ДПРВ необходимо убедиться в том, что все работает правильно и корректно. В противном случае замена может стать нецелесообразным занятием.

Чтобы произвести проверку регуляторы, выполните следующие действия:

1. Подключите АКБ и запустите мотор.
2. Используя сканер или включив режим самодиагностики, проверьте блок управления на предмет ошибок.
3. Послушайте, как работает двигатель вашего автомобиля. Мотор должен работать в нормальном режиме, никаких посторонних звуков и других симптомов поломок.

Где находится датчик

Чтобы проверить правильность подключения датчика, а также произвести замену устройства, необходимо знать, где находится этот элемент управляющей системы ГРМ.

Эти детали располагаются в двигателях с 8 и 16 клапанам по-разному, например:

• На машинах, которые оснащаются 8-клапанными двигателями, датчики распредвала находятся на торцевой части блока головки цилиндров со стороны коробки передач.
• Если на автомобиль устанавливается мотор 16 клапанов, то это устройство также находится на ГБЦ, но только со стороны шестерней распределительного механизма.

Если датчик неисправен, то его следует заменить. Чтобы не приобретать напрасно новое устройство, следует знать основные симптомы, которые могут указывать на наличие проблем с этой деталью.

Как улучшить искру или доработка цепи индивидуальных катушек зажигания ВАЗ

Проблема плавающих оборотов двигателя, вялый разгон с подергиваниями и повышенный расход топлива знакомы практически каждому владельцу автомобиля ВАЗ. Одна из причин этих недугов кроется в системе зажигания. Рассмотрим доработку индивидуальных катушек зажигания (ИКЗ), которая поможет справиться с нестабильным искрообразованием.

В чем причина

Речь идет о силовом агрегате ВАЗ 21124 (1,6 литра, 16-ти клапанный) и других подобных моторах с ИКЗ. Причина плохой искры: провалы в фазе накопления ИКЗ длительностью порядка 2 мс и размахом 2,5В. Снижение максимального тока (накопления) в момент разрыва на 18%, что эквивалентно снижению энергии, накапливаемой в катушке и отдаваемой катушкой в свечу на 33,6%. Решение:

1. сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке;
2. упростить цепь питания ИКЗ.

Установка конденсаторов

Потребуется: конденсаторы (2шт) 2200 µF 25V

• можно на большее напряжение 35/50/63В, но только не на 16В;
• диапазон емкостей 3000 — 4700 мкФ, верхний предел превышать не нужно;
• рекомендуемые производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL);
• 105 градусные, низкоимпедансные (LowESR).

Скручиваем выводы конденсаторов, подпаиваем провода, выводы и всю конструкцию изолируем термоусадкой. Установить их можно двумя способами:

1. Разрезаем под гофрой изоленту жгута ИКЗ между 2-3 цилиндрами, находим 5 голубых проводов. К скрутке S1 подключаем плюс скрученных конденсаторов.
2. Чтобы не трогать скрутку, можно припаять плюсовой провод конденсаторов к подводящему (толстый) синему проводу, который идет от разъема ЭСУД (зачистить по кругу на 5-8мм).

Минус выводим отдельным проводом к точке масс под болт М6 на ГБЦ (рядом с датчиком давления масла). Использовать массу высоковольтных обмоток катушек для подключения конденсаторов нежелательно.Пример установки на схеме ЭСУД 21124 (Январь 7.2, Бош 7.9.7): После установки конденсаторов размах пульсаций снизился в 3 раза до с 2,5 В до 0,8 В!

Сокращаем количество разъемов цепи ИКЗ

Цепь питания катушек зажигания построена из проводов разного сечения, цепь имеет около 4 разъемов и питание поступает от замка зажигания. Все это увеличивает сопротивление и негативно сказывается на работе ИКЗ. Подобная проблема встречается в цепи питания задних фонарей.Было решено питание ИКЗ взять с главного реле ЭБУ, где оно запитано отдельным проводом с АКБ. Для этого от обжимки «S5» откусываем голубой провод и припаиваем его к розово-черному, отходящему от главного реле ЭБУ. Обжимка S5 находится в разветвлении жгута ЭСУД в сторону разъема к приборной панели или ИММО. Чтобы найти её, следует отследить толстый синий провод питания катушек в общем жгуте в районе разветвления. Откусить его от скрутки и вытянуть в сторону моторного щита. В используемой цепи рекомендуется заменить предохранитель (№33 с 7.5А на 10А).После такого подключения пульсации на ИКЗ уменьшились еще в 2 раза с 0,8 В до 0,65 В.

Результат

После двух доработок замечен ряд улучшений:

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

Такое ощущение, что двигатель стал моложе на 100 тыс. км.Напомним, улучшить искру можно и на двигателях с модулем зажигания. Кстати, не забывайте, что на искрообразование влияют высоковольтные провода. xn--2111-43da1a8c.xn--p1ai

• Приора хэтчбек замена замка багажника
• Замена тросиков ручника приора
• Замена масла в коробке приора 16 клапанов
• Замена ремня генератора без кондиционера приора
• Замена замка зажигания приора с иммобилайзером
• Замена помпы на приоре
• Замена форсунок приора 16 клапанов
• Замена бачка антифриза на ладе приоре
• Замена антифриза на приоре 16 клапанов
• Приора замена антифриза с кондиционером
• Замена бензонасоса на приоре

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

1. Первым делом скидываем минусовую клемму аккумулятора.
2. Отключаем фишку питания от датчика.
3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.

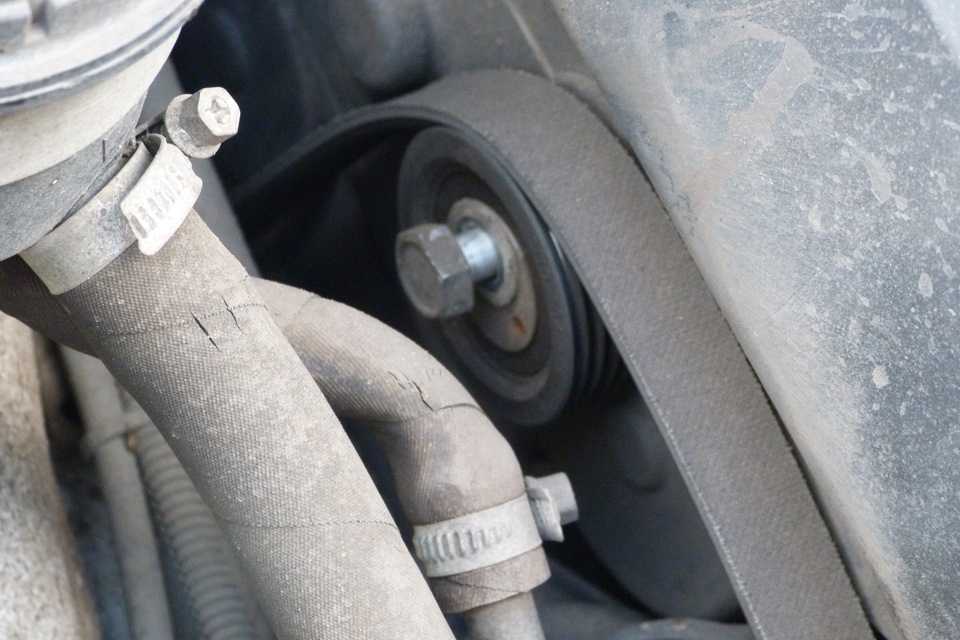

5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем. Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели». Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту

По этой причине мы вынуждены временно заблокировать доступ к сайту

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies

. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Датчик положения распределительного вала: что важно знать и уметь?

Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика. Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания. Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

1. На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
2. Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
3. При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
4. Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

1. Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
2. Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
3. Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

1. Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.
2. Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.
3. Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

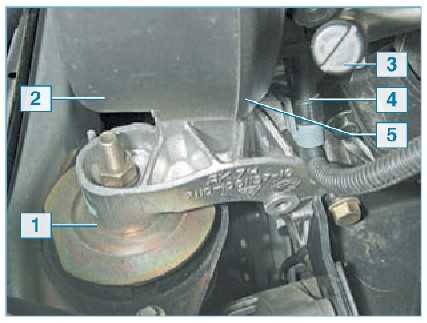

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

vipwash.ru

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Процесс замены состоит из этапов:

1. Снимаем с аккумулятора отрицательную клемму.
2. Нажав на фиксатор, отсоединяем жгут проводов.
3. Выкручиваем два болта крепления.
4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

Самостоятельно выполняем замену датчика коленвала и распредвала на Приоре

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

В датчике положения коленчатого вала (ДПКВ), как и во многих других, используется эффект Холла. Ток поступает на стержень с полупроводником, у которого зубья меняют магнитное поле при вращении коленвала. По отношению к регулятору шкив всегда занимает положение, которое соответствует ВМТ 1-го цилиндра двигателя. Данные с ДПКВ используются ЭБУ для открытия форсунок и подачи искры в цилиндры.

ДПКВ для Приоры

Распространенные неисправности и способы их устранения

Признаки неисправности регулятора:

• движение с рывками;
• плохая работа мотора на холостом ходу;
• перерасход топлива;
• потеря мощности;
• сильный дым в выхлопных газах.

Перед тем, как менять прибор, его следует снять и проверить на исправность. Для этого выводы ДПКВ подключаются к мультиметру. Сопротивление должно находиться в пределах от 500 до 700 Ом.

Если показания меньше, это свидетельствует о межвитковом замыкании, если больше (сопротивление стремится к бесконечности), то нарушен контакт или произошел обрыв катушки.

В обоих случаях датчик нужно менять (автор видео — IZO)))LENTA).

Инструкция по замене регулятора

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

1. ДПКВ для замены 2. Инструмент — головка с воротком 3. Место расположения ДПКВ

Процедура замены простая:

1. Снимаем клемму с минуса АКБ.
2. Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
3. После этого ключом на «10» откручиваем крепежный болт.
4. Теперь модно вынимать регулятор.
5. Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
6. Далее вкручивается болт крепления, и подсоединяются провода.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

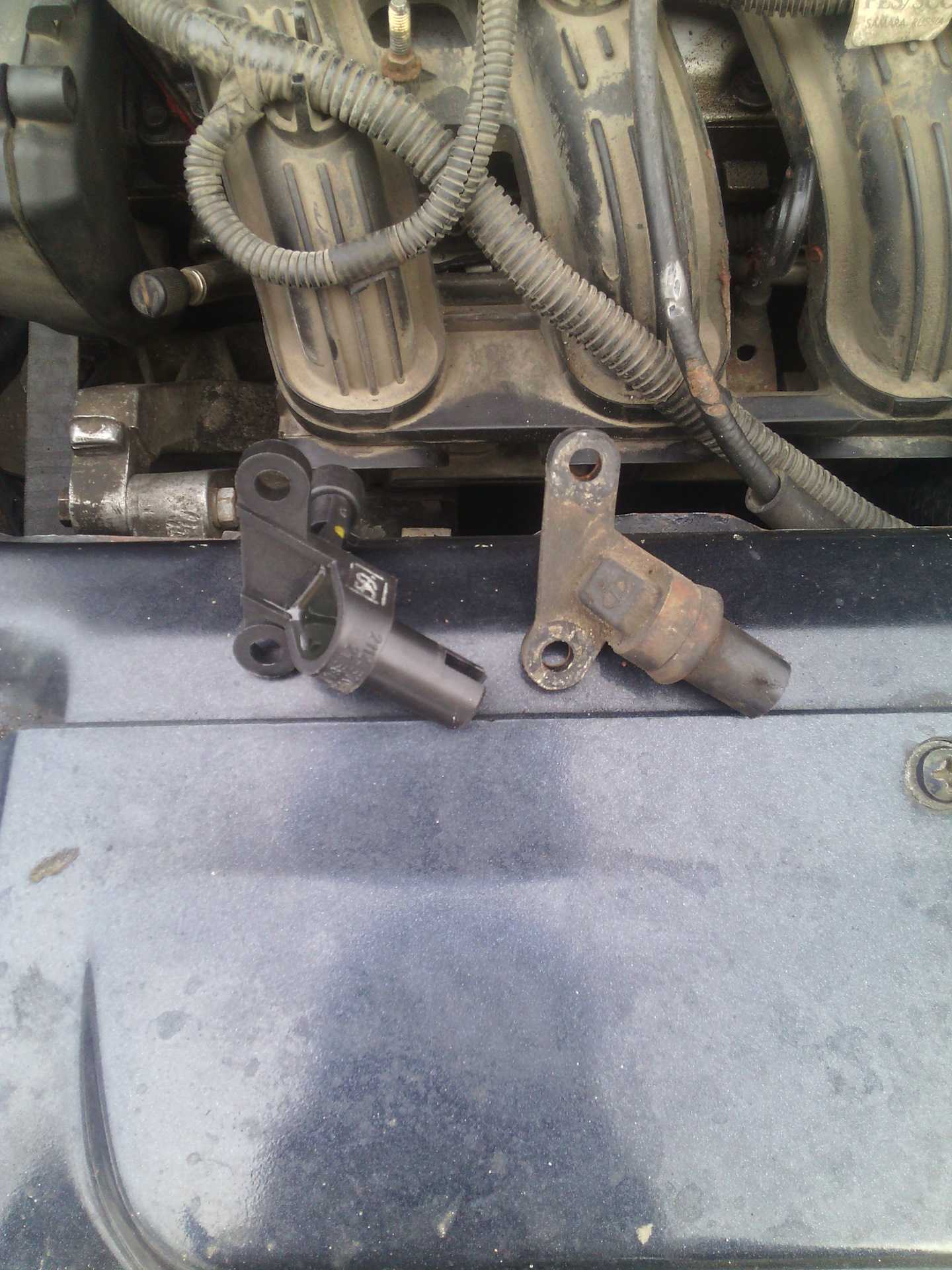

Внешний вид ДПРВ

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
2. Повышенный расход топлива.
3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
4. Падает динамика двигателя.
5. Не запускается двигатель.
6. Повышается токсичность выхлопных газов.

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Собранный ключ из удлинителей и головки

Процесс замены состоит из этапов:

1. Снимаем с аккумулятора отрицательную клемму.
2. Нажав на фиксатор, отсоединяем жгут проводов.
3. Выкручиваем два болта крепления.
4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

 Загрузка …

Видео «Замена датчика фаз»

В этом видео демонстрируется, как поменять ДПРВ на автомобиле ВАЗ (автор ролика — канал В гараже у Сандро).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Основа работы ЭСУД

Эта тема уже не раз освещена и просмотрена, но придётся немного повториться. Итак, на инжекторных автомобилях всем управляет компьютер. Именно он подаёт топливо в цилиндры через форсунки и поджигает рабочую смесь искрой, образованной на свечах. Делает он это, согласно программе, заложенной в его памяти. Она называется «прошивка».

Но чтобы верно выполнить эту программу, необходимы очень точные данные. Электронный управляющий блок (ЭБУ) должен точно знать следующие параметры:

1. Положение коленвала.
2. Положение распределительного вала.
3. Количество поступившего воздуха.

Это три основные единицы, требующиеся для «мозга». А для доставки этих необходимых ЭБУ сведений и служат датчики.

Почему он называется датчик фаз

Распределительный вал двигателя «Приоры» как и любого другого автомобиля, отвечает за своевременное открытие впускных и выпускных клапанов в головке блока. Процесс этот называется газораспределением. Есть определение — четырёхтактный мотор. Это именно 4 фазы:

Карбюраторный мотор, так сказать, не различает этих тонкостей. Топливо идёт в цилиндры постоянно. А преимущество инжектора в том, что впрыск рабочей смеси в камеру, идёт строго в нужный момент.

О том что наступил этот момент и двигатель «Приоры» вошёл в нужную фазу и сообщает считыватель положения распредвала.

Устройство и расположение датчика фаз

Как и в большинстве таких устройств, в нём используется эффект Холла. Поэтому его основу составляет полупроводник, который под напряжением меняет проводимость в зависимости от приближения или удаления металла. Этот элемент находится в пластмассовом корпусе веретенообразной формы. В самом торце. С противоположной стороны находится разъём для подключения фишки проводки «Приоры».

Так как в данный момент «Приора» комплектуется 8 и 16 клапанными моторами, то соответственно и считыватели фаз на них стоят различные.

Где находится датчик фаз

На двигателе с 8 клапанами, этот датчик установлен в специальном стакане в торцевой части головки блока цилиндров. Там, где выходит концевик распредвала. Со стороны коробки передач. Он считывает сигнал со специального выступа на валу.

Датчик фаз «Приора» 16 клапанов установлен с противоположной стороны. Там, где находятся приводные шестерни валов. Здесь всё устроено по-другому. Похоже на считыватель Холла электронного зажигания. На шестерне распредвала установленного на двигателе со стороны радиатора, изнутри прикреплена металлическая «юбка». Она входит в прорезь датчика, и имеет контрольную прорезь. Её и «считывает» датчик, посылая сигнал на ЭБУ «Приоры». Само устройство крепится к корпусу головки двумя болтами, и соответственно имеет два крепёжных ушка около разъёма.

Признаки неисправности и проверка датчика фаз

Как и у любого инжекторного автомобиля. У «Приоры» неисправность в первую очередь обозначает себя появлением светового сигнала лампы «Чек энджер».

Но есть и ощутимые признаки неисправности датчика распредвала «Приоры». Появляются неприятные рывки машины при наборе скорости. А главное, время запуска значительно увеличивается. То есть при исправном устройстве стартеру хватает сделать небольшой толчок для запуска мотора. А если данная неисправность имеется, то приходится делать несколько оборотов коленвала для пуска.

Проверить его можно только с помощью компьютерной диагностики. Только она скажет на 100% исправен датчик фаз или нет. Иногда, эту информацию даёт, установленный дополнительно бортовой компьютер с дисплеем.

Полезное видео о датчике фаз «Приоры»:
