Замена цепи грм опель корса д 1, 4 своими руками, видео инструкция

История появления двигателя

12NC – такую маркировку имел двигатель, который работал на бензине и имел объем 1.2 л. Эти моторы устанавливали на первое поколение Корса, но устаревшая конструкция не соответствовала новым запросам автомобильного рынка. Следующая модификация C12NZ появилась в 1989 году, тогда был разработан ряд двигателей, имевших похожую конструкцию. Отличия заключались в мощности, цилиндрах и объеме.

Агрегат C12NZ имел чугунный и высокопрочный блок цилиндров. ГБЦ имел по два клапана на цилиндр, вал сверху, гидрокомпенсатор. Насос охлаждения и распределительный вал приводились в движение зубчатым ремнем. На блок устанавливался распредвал в алюминиевую форму. Он легко поддавался замене, единственным недостатком считалась крышка клапана – прокладка теряла эластичность и, в результате, подтекало масло.

Начиная с 1989 года ДВС C121NZ выпускался с рабочим объемом 1196 куб. см., жидкостная система охлаждения, четыре рядных цилиндра, раздельные коллекторы. Подобные характеристики были у X12SZ. Практически без модификаций двигатель устанавливали до появления в 1993 году Corsa B.

Тогда внесли небольшие коррективы, и появилась усовершенствованная модель 12NZ. Мощность осталась прежней, основное отличие заключалось в управляющей электронике. Хорошей надежностью характеризовался привод ГРМ с запасом хода минимум в 60 тыс. км.

Следующая модификация X12XE появилась в результате новых запросов рынка. В конструкцию агрегата внесли ряд серьезных изменений:

зубчатый ремень заменили на роликовую цепь, это не повлияло на регламент замены через каждых 100 тыс. км. пробега, но обслуживания и цена деталей устанавливаемого цепного привода оказалась выше,
головка блока с 16 клапанами, улучшено наполнение цилиндров горючей смесью, увеличена мощность до 65 л. с., тяговые и динамические характеристики,
постели коренных вкладышей выполнены единой деталью, увеличена жесткость конструкции всего агрегата.

Изменения ГБЦ повлекли к разработке другой системы впрыска, что увеличило мощность и расход топлива. Эту модель ДВС устанавливали на Corsa и с появлением в 1998 году Astra G. Двигатель имел хорошие ресурс, отличался простотой обслуживания, его пробег мог быть больше 300 тыс. км. при правильной эксплуатации. Шлифовать коленчатый вал и растачивать блок можно под три ремонтных размера при проведении капремонта.

В 2000 году была проведена очередная модификация, силовой агрегат получил название Z12XE. В этой модели проработали распределительный/коленчатый вал и систему впрыска топлива, а мощность агрегата увеличена до 75 л. с. Но увеличенные нагрузки вынудили использовать более качественное, а значит и дорогое моторное масло. Также увеличились требования к стандартам смазочных материалов. Но соблюдение требований эксплуатации и обслуживания гарантирует хороший ресурс мотора.

Замена цепи ГРМ

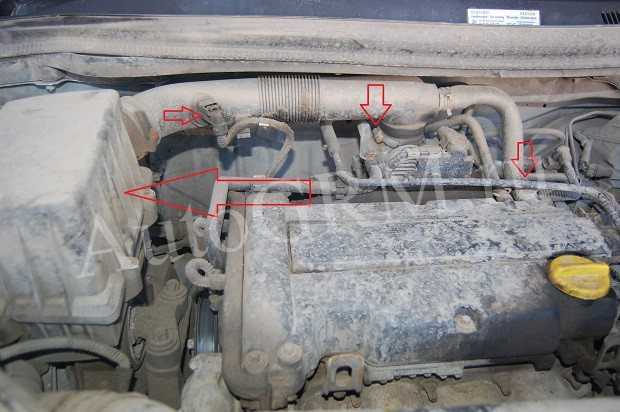

Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.

Поддамкрачиваем двигатель и откручиваем переднею подушку, а также все разъемы и патрубки на передней крышки и помпе. Демонтируем опору двигателя, открутив три болта крепящих ее к блоку цилиндров.

Разрежаем автоматический натяжитель. Головкой Е14 проворачиваем его за болт почасовой стрелке, тем самым ослабляя ремень.

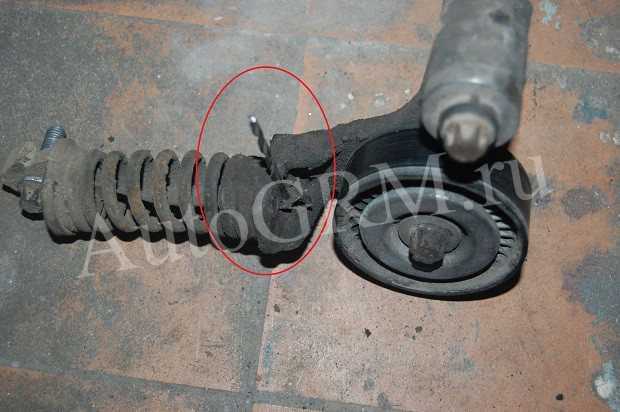

Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.

Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.

И снимаем его выкрутив девять болтов. Главное запомните где стояли длинные, а где короткие болты, что бы не было беды при сборке.

Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.

Выставляем верхнею мертвую точку

За болт коленвала, обязательно по часовой стрелке, проворачиваем так, чтобы прорези с торца распредвалов встали в одну линию, выше края ГБЦ. Это будет верхняя мертвая точка.

Вставляем фиксатор распредвалов, в нашем случае сорок пятый уголок. Если вдруг при вращении коленвала прорези в распредвалах на одну линию не встают и вставить уголок не получается значит цепь растянута или сбились фазы газораспределения, о том как их отрегулировать рассказано в конце статьи. Тогда продолжаем без фиксации распредвалов.

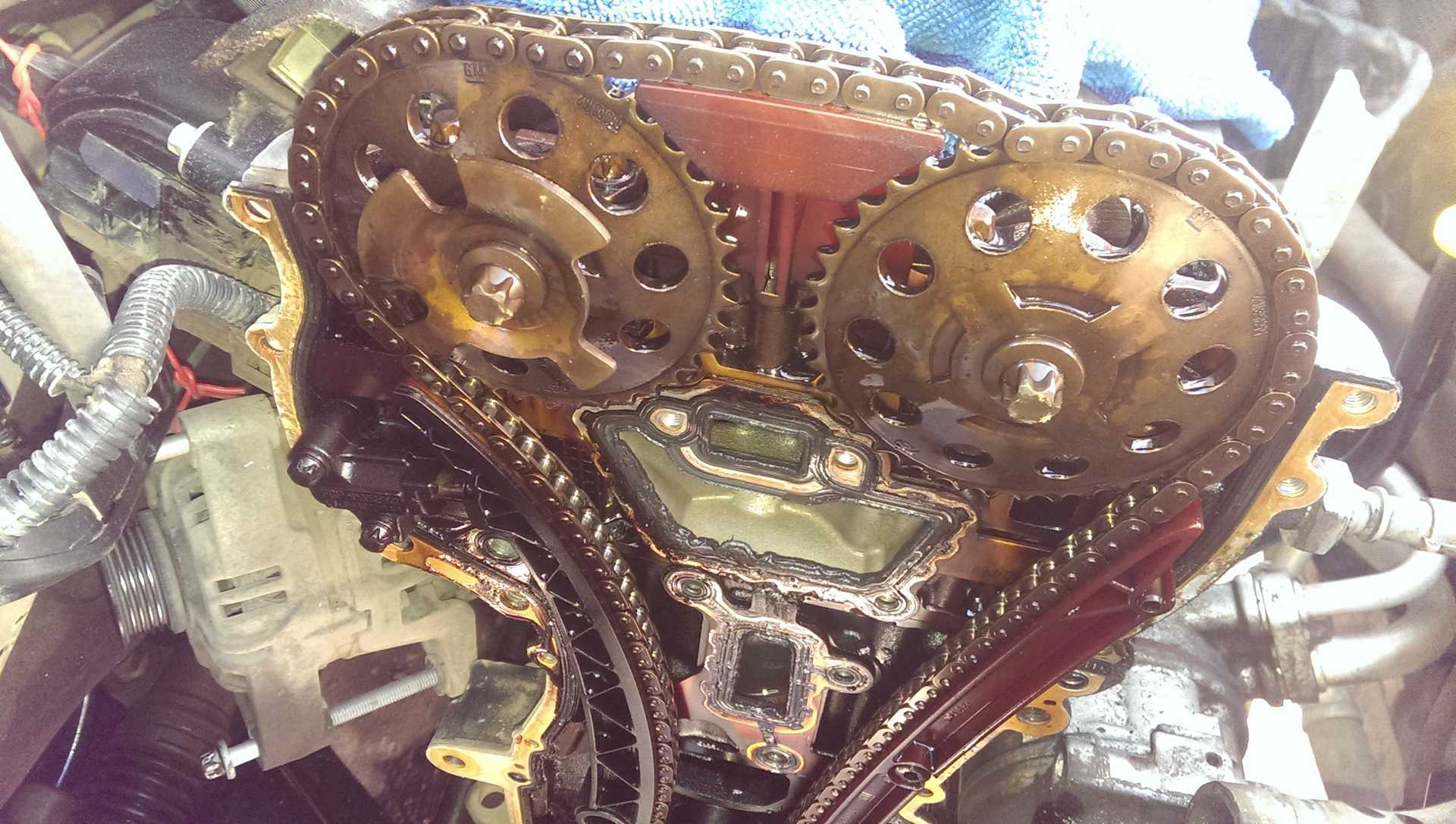

Процесс замены цепной передачи ГРМ

Первым делом нужно обесточить автомобиль, отсоединив левую клемму аккумулятора и сняв наконечники свечей зажигания. После этого надо слить всю охлаждающую жидкость в емкость, которую следует приготовить заранее. Демонтируем верхние шланги радиатора и воздуховоды. При помощи отвертки ослабляем хомуты и снимаем большой и малый шланги системы вентиляции.

Берем ключ на 12 и с его помощью демонтируем крышку головки блока.

Берем головку на 36 и проворачиваем ей болт крепления шкива. Таким образом мы выставим коленвал в положение ВМТ

Обратите внимание на то, что метка на шкиве коленвала должна совместиться с выступом на кожухе блока цилиндров. Отметки на звездочках распредвалов должны находиться у верха головки блока

Теперь берем ключ на 12 и демонтируем крышку ГРМ. После этого снимаем гидронатяжитель.

Берем шестигранник на 6 и откручиваем верхний и средний успокоители.

Теперь берем ключ на 17 и откручиваем им болт, крепящий звездочку распредвала. В это время вал должен быть зафиксирован. Для этого можно использовать ключ на 30.

Сейчас звездочки с распредвалов можно легко снять. Снимаются они вместе с цепью.

На этом процесс демонтажа цепного привода ГРМ можно считать завершенным. Не забудьте проверить, в каком состоянии находится масляный насос. Вполне возможно, что и его тоже придется заменить. Для этого нужно открутить звездочку масляного насоса вместе с цепью

Обратите внимание на состояние самих звездочек и натяжителей. Возможно, их тоже придется заменить

Теперь можно установить новую цепь и надеть крышку на механизм ГРМ. Для герметичности на торцы крышки наносится герметик. Посадочное место перед установкой крышки следует очистить от грязи и старого герметика.

Замена цепи

Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.

Читать дальше: Типтроник что это такое отзывы

Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.

Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.

Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.

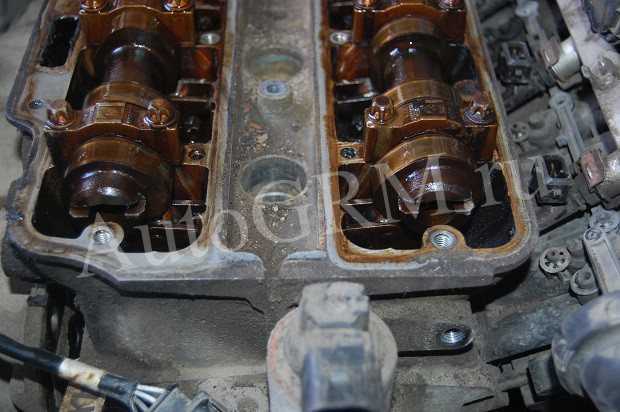

Снимаем клапанную крышку.

На шкиве коленвала и передней крышки ГРМ должны совпасть метки. Показано на снятых деталях, так как сфотографировать там не представляется возможным.

Откручиваем болт шкива коленвала и вынимаем втулку масляного насоса. Не знаю зачем, но мы все-таки пометили расположение втулки, привычка.

Откручиваем пятнадцать болтов с торца и четыре снизу крепящие крышку ГРМ и снимаем ее

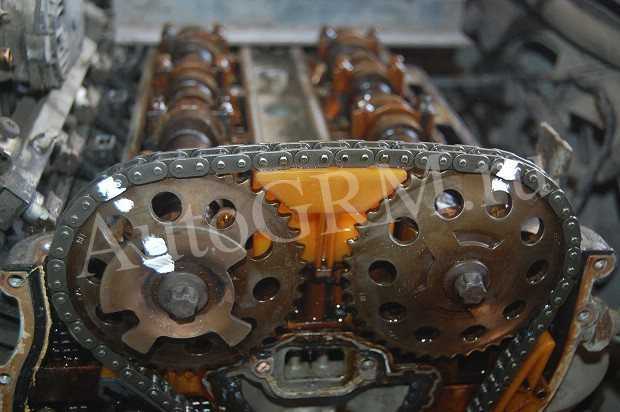

Метим положение цепи, не важно будете ли вы ее менять или снимали по другим причинам как мы. В дальнейшем эти метки нам пригодятся. По одной метки на распредвалах

По одной метки на распредвалах.

Две метки на коленвал.

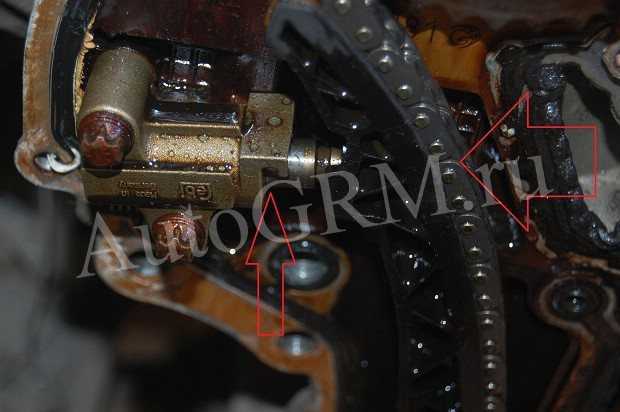

Метим обычным канцелярским штрихом. После чего разрежаем натяжитель цепи ГРМ. Пальцем нажимаем на башмак натяжителя до момента, когда плунжер полностью зайдет и фиксируем его подходящим предметом диаметром два миллиметра. Снимаем натяжитель открутив два болта.

После откручиваем два болта и снимаем натяжитель. Выворачиваем болт оси башмака натяжителя и три болта успокоителя и снимаем их. После чего снимаем цепь ГРМ и прокладку крышки. Должна получится такая картина.

Ставим новую прокладку.

Что бы легко установить новую цепь прибегаем к маленькой хитрости ложем две цепи друг на друга и переносим метки со старой цепи на новую, так что бы число звеньев между метками оставалось одинаковым. После чего по меткам устанавливаем новую цепь. Ставим на место успокоитель и натяжитель с башмаком. Вынимаем фиксатор из натяжителя и плунжер натянет цепь.

Ставим на место переднею крышку газораспределительного механизма и помпу. Сначала обтягиваем помпу, а затем в указанной последовательности крышку, не забываем про четыре нижних болта. Фото сделать забыли, поэтому будет с книжки.

А вот теперь самое интересное. Проверяем фазы газораспределения. Для этого проверяем метку коленвала.

Все гуд. А теперь нам понадобится простой транспортир, лучше металлический. Отрезаем от него нижнею часть так что бы на линии отреза были метки «0» и «180» градусов. Ставим его на крышку ГРМ рядом с распредвалом впускных клапанов так что бы перпендикуляр, опушенный из метки «90» градусов на крышку ГРМ, проходил через центр болта крепления звездочки. Сфотографировано немного неудачно, но принцип понятен.

Смотрим на то что бы линия с меткой «60» градусов проходила через начало окна, которое между длинными лепестками на задающем диске (специально покрасили белым). Если так и есть, то все отрегулировано правильно. Можно собирать. А вот если нет, или изначально было невозможно вставить фиксатор распредвалов, то вас ждет увлекательная процедура регулировки фаз газораспределения.

Действуем последовательно

Ну что, вроде ничего не забыли? Тогда приступим…

Отключаем аккумулятор.
Сливаем охлаждающую жидкость (открутив нижний патрубок радиатора).
Предельно аккуратно (чтобы не повредить) демонтируем корпус воздушного фильтра вместе с ДМРВ и подводящим патрубком.
Модуль зажигания и свечи – долой.
Снимаем генератор (скорее всего, будет мешаться).
Снимаем клапанную крышку.
Отсоединяем все патрубки системы охлаждения от помпы.
Ослабляем крепления правой (по ходу машины) опоры двигателя. Поддомкрачиваем мотор и демонтируем подушку (три болта к блоку цилиндров).
Снимаем поликлиновой ремень, с помощью головки E14 или накидного ключа ослабив (поворотом за болт по часовой стрелке) натяжитель.
Сам натяжитель, с помощью металлического стержня, гвоздя или сверла, необходимо зафиксировать через отверстие в кронштейне (у основания пружины).
Открутив три болта, удаляем шкив помпы.
Затем снимаем саму помпу. Для этого придётся открутить 9 болтов разной длины, пометив и запомнив их расположение (иначе будет не собрать).
Натяжитель долой – 2 болта.
Убираем шкив коленвала – 6 болтов.
Вынимаем втулку масляного насоса (пометив её положение).
Вращая коленчатый вал (за гайку, по часовой стрелке), выставляем метки. Если всё правильно, то при совпадении меток на коленвале и крышке ГРМ, прорези на задних концах распредвалов должны стать в одну линию. Если этого не произошло, то возможны два варианта:

Растянута цепь.
Сбита регулировка фаз газораспределения.

В любом случае ситуацию придётся исправлять позже, а сейчас продолжить, не фиксируя распределительные валы.
Вставив в прорези уголок или специально изготовленное устройство, фиксируем распредвалы.

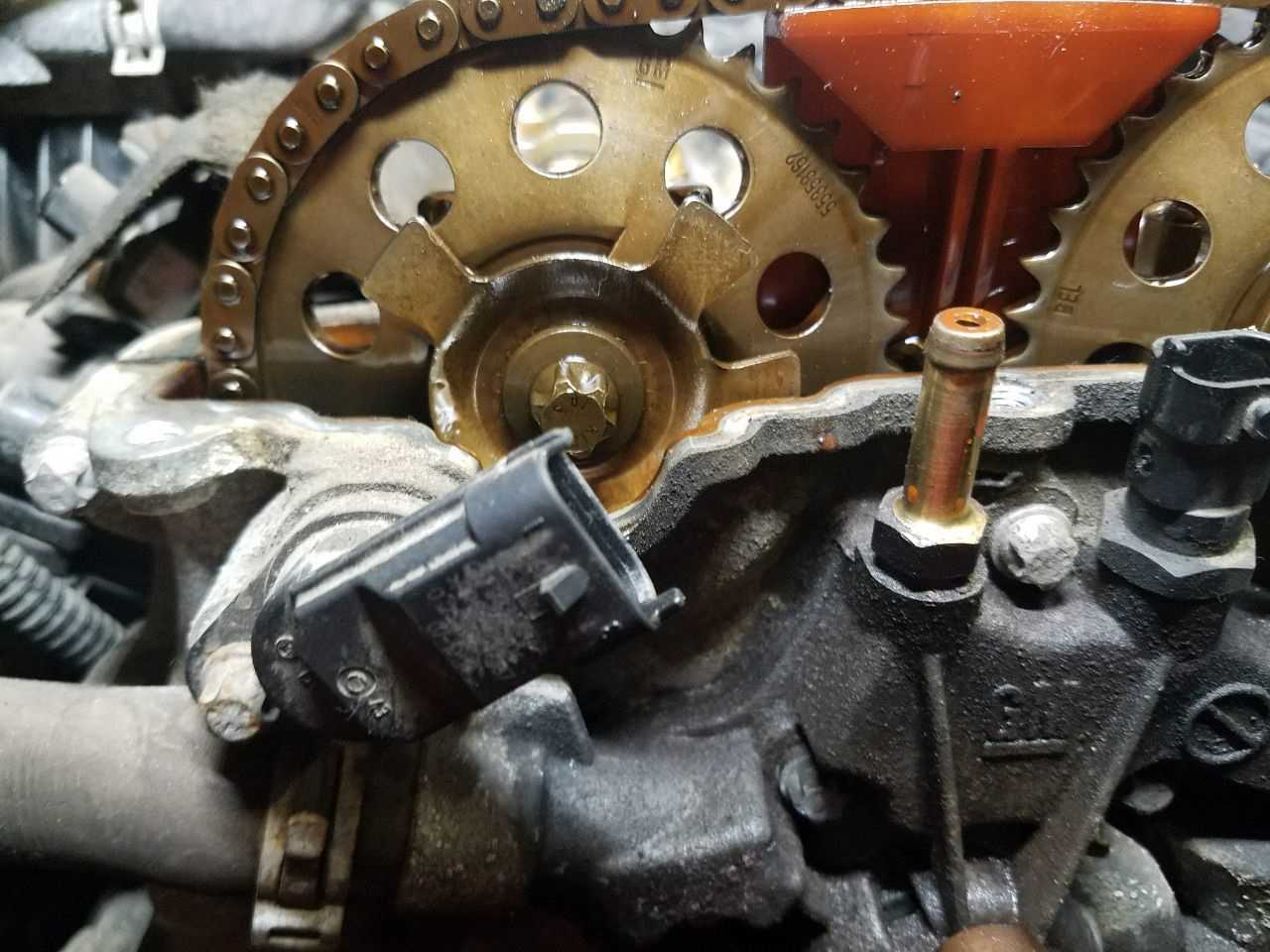

На роторе датчика распредвала ставим метку – так, чтобы не стёрлась. Она должна обозначать плоскость сопряжения клапанной крышки с крышкой ГРМ.
Отворачиваем болты крепления крышки ГРМ – 15 с торца и 4 снизу. Снимаем крышку.
Тряпкой закрываем образовавшуюся щель, через которую в поддон картера могут попасть посторонние предметы.
Помечаем положение цепи относительно коленчатого и распределительного валов.

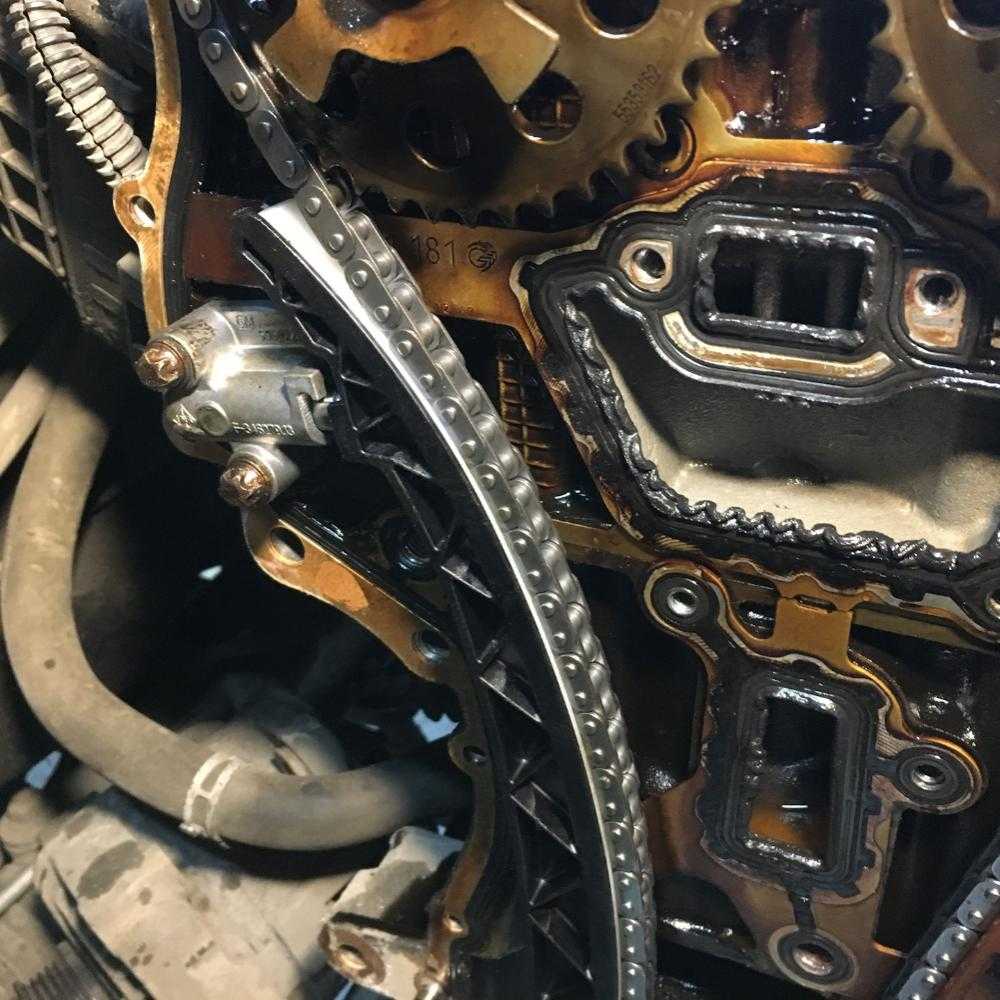

Разряжаем натяжитель цепи ГРМ.
Давим пальцем на башмак до полного утопления плунжера и, с помощью металлического стержня диаметром 2 мм, фиксируем плунжер. Снимаем натяжитель (2 болта).
Снимаем башмак натяжителя (1 болт) и успокоитель (3 болта).
Снимаем цепь.
Отворачиваем болты и снимаем звёздочки.
Снимаем прокладку клапанной крышки. Устанавливаем на её место новую.
Ставим и прикручиваем новые звёзды. Болты на звезде с задающим диском только наживляем.
Ставим транспортир так, чтобы его нижний срез опирался на верхний срез крышки ГРМ, а воображаемый центр совпадал с центром распредвала. При этом левый (если смотреть на двигатель со стороны ГРМ) край окна должен указывать на отметку 60 градусов. Затягиваем болт.

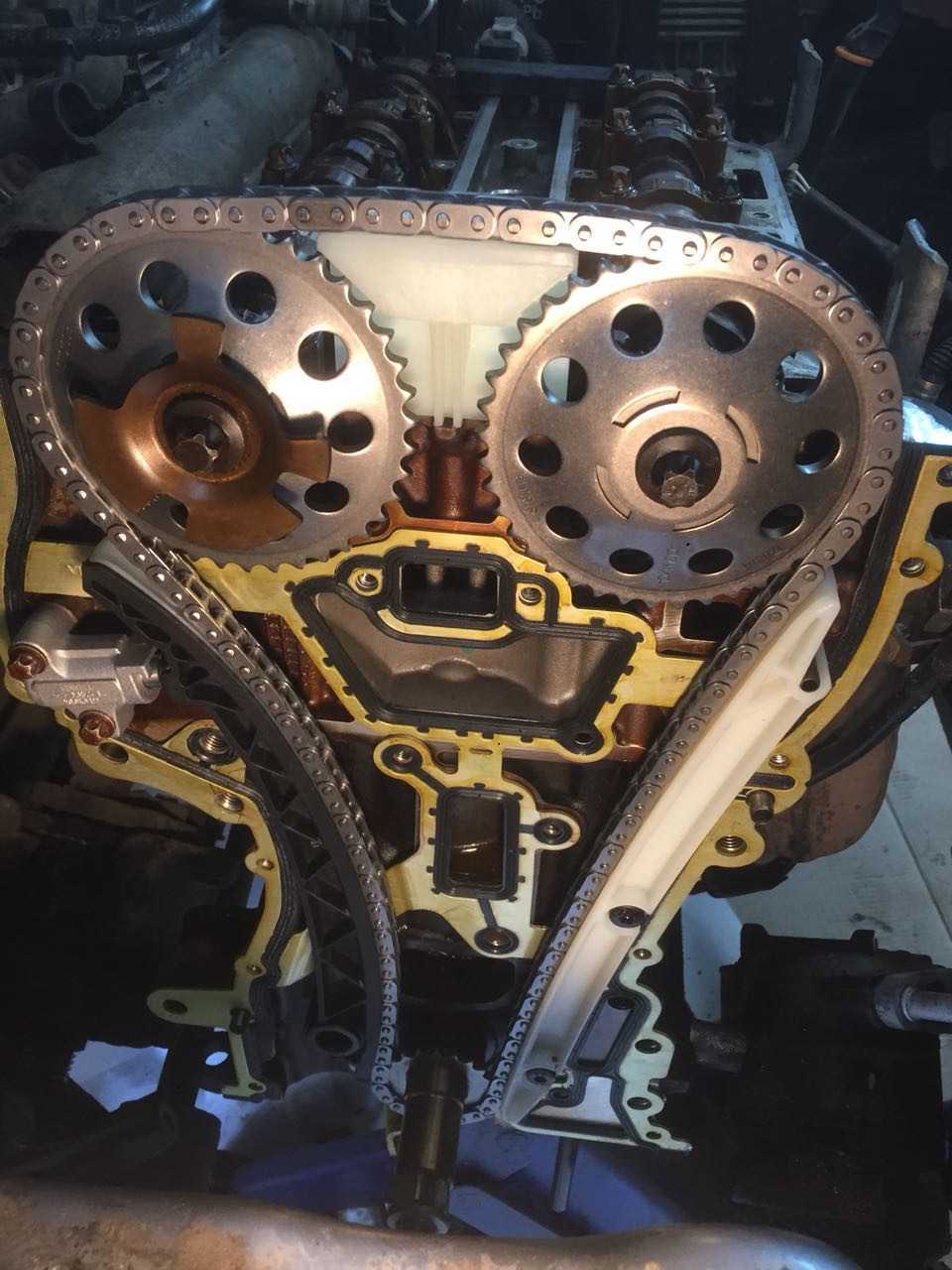

Накидываем цепь. В этом месте можно немного облегчить себе жизнь, совместив старую и новую цепи и перенеся метки (предварительно убедившись, что число звеньев между метками совпадает).
Успокоитель, башмак, натяжитель – устанавливаем на место. Вытаскиваем фиксатор из натяжителя. Цепь должна натянуться.
Убеждаемся, что ротор датчика распредвала стоит правильно.
Убираем тряпку с отверстия поддона.
Устанавливаем крышку и наживляем её болты.
Устанавливаем и затягиваем помпу.
Равномерно затягиваем крышку (не забыв о нижних болтах поддона).
Вынимаем уголок или фиксирующее устройство из пазов.
Убеждаемся в том, что все метки находится на своих местах (для этого рекомендуется провернуть коленвал на несколько оборотов).
Заканчиваем сборку, установив на место недостающие детали.
Заполняем систему охлаждения свежим антифризом.

Только после этого мотор можно будет завести. Если всё сделано правильно, он запустится без проблем.

Как видно из описания, замена цепи ГРМ на Опель Корса своими руками – дело непростое. Прежде чем браться за него, взвесьте всё как следует, и решите, сможете ли вы справиться самостоятельно, или лучше доверить работу специалисту.

Последнее поколение силовых агрегатов Опель Корса оснащаются цепным приводом механизма ГРМ. Такой тип привода надежнее ременного, а межсменный интервал выше. В процессе замены цепи ГРМ предусмотрена замена ряда других деталей.

Замена цепного привода в домашних условиях

1. Итак, сначала сливаем антифриз и снимаем картер. Для этого придется открутить несколько болтов. 2. Теперь необходимо снять привод дополнительных устройств. 3. Отключаем проводку от генератора. 4. Снимаем генератор, открутив для этого необходимые болты. 5. Сейчас нужно ослабить крепеж, которым крепятся хомуты на шлангах охлаждающей системы к насосу для подачи воды и термостата. Хомуты следует подвинуть, а шланги отсоединить.

6. Отсоединяем все провода от масляного датчика, предварительно нажав на фиксатор. 7. Теперь от верхней крышки следует отсоединить 2 шланга. Они указаны на картинке ниже:

8. Снимаем шкив насоса для подачи воды. 9. Отворачиваем крепеж водяного насоса и снимаем насос. 10. Поршень 1 цилиндра устанавливаем в точку сжатия. 11. Теперь удерживаем коленвал от прокручивания и начинаем снимать шкив дополнительных устройств. 12. Выкручиваем болт, крепящий посадочный фланец коленвала. С коленвала нам нужно снять первый фланец.

13. Теперь снимаем верхний кожух мотора. Для этого придется выкрутить несколько болтов. 14. При помощи устройства мод ослабляем натяжку цепи. Снимаем цепь со всех шестеренок. 15. Сальник коленвала необходимо заменить в любом случае, даже если его состояние кажется вам удовлетворительным. Чтобы извлечь сальник из кожуха крышки, его придется поддеть отверткой.

16. Перед установкой сальник обязательно нужно смазать. Запрессовывать его лучше при помощи оправки. Если специальной оправки у вас нет, тогда для этой цели можно применить отслуживший свой срок сальник. 17. Другие детали устанавливаются от обратного. 18. Прокладка верхней крышки должна быть заменена обязательно. Также обязательно нужно сменить прокладку ГБЦ. При этом, перед установкой новой прокладки посадочное место следует обработать герметиком. 19.После установки цепи проверьте расположение всех меток, запустите двигатель и послушайте, как он работает. Если будут слышны неестественные шумы, значит, что-то пошло не так. В этом случае процедуру лучше повторить.

Специнструмент – хорошо, а помощник – лучше

Отдельно следует сказать об устройстве для фиксации распределительных валов. Если вы намерены выполнить работу самостоятельно, придётся изготовить специальное приспособление, входящее в прорези на заднем торце распредвалов и фиксируемое болтом в отверстии на двигателе (для этого придётся вывернуть заглушку). Изготавливая этот специнструмент, размеры придётся замерять на месте, поскольку моторы разных модификаций имеют некоторые отличия. Значительно проще и безопаснее, если рядом есть помощник. Тогда можно обойтись без устройства, дав в руки помощнику обычный стальной уголок с полкой 45 мм.

Ходовая

Регулярные стуки спереди Opel Corsa нередко вызваны изношенными стойками стабилизатора поперечной устойчивости (к 50 000 км) или амортизаторами. Работа по устранению стуков оценивается мастерами в 1500 рублей. Стоимость переднего амортизатора около 2,5 тыс. рублей, заднего – 1,5 тыс. рублей. Характерный сухой треск при повороте колес на месте, а иногда и во время движения, оповестит о выходе из строя опорных подшипников передних стоек (к 150 000 км). За замену придется отдать около 4000 рублей.

Еще одна типичная проблема – износ пружин. Стоимость передних 400 Евро, задних – 250 Евро. Причиной стуков сзади может стать «упавший» пыльник штока амортизатора. Это легко понять по оголенному блестящему штоку. Пыльник съезжает, потому что его перестает держать кронштейн заднего амортизатора.

Никогда нельзя предугадать ресурс наконечников рулевых тяг, при износе которых появляется приглушенный стук. Иногда достаточно пару раз попасть в яму на дороге или ткнуться колесами в бордюр, и наконечники придут в негодность. Их замена обойдется в 2-3 тыс. рублей. После проведенных работ необходимо обязательно проверить и отрегулировать углы установки колес, на что потребует затратить еще около 1500 рублей. Ступичные подшипники колес – еще один типичный недостаток. За передние придется отдать 180 Евро, за задние – 230 Евро.

Из-за глубокой коррозии тормозного механизма могут выскочить из направляющих колодки стояночного тормоза.

Соответствуя новым экологическим стандартам

Появившаяся в 2006 году модель Opel Corsa D пошла в производство именно с этим агрегатом. Но со временем Z12XEP перестал соответствовать новым экологическим стандартам, начавшим действовать на территории Европы. Пришлось запустить в производство модификацию A12XER с. и ужатую по характеристикам вредных выбросов версию A12XEL. Если владельцы Opel Corsa D с A12XER имеют в своём распоряжении 85 л. с., то хозяевам машин, укомплектованных A12XEL, приходится довольствоваться лишь 69 л. с. Всё дело в электронике и настройках программного обеспечения. Системы Twinport на этих моторах уже нет. Ей на смену пришёл впускной коллектор с изменяемым проходным сечением. На территории России Opel Corsa D с силовыми агрегатами A12XEL не поступали в официальную продажу и встречаются довольно редко. Что до следующих поколений модели Astra, то, в связи с возросшими габаритами и массой этих машин, двигатели объёмом 1,2 литра перестали на них устанавливать.

В любом случае следует понимать, что моторы объёмом 1,2 литра обладают ограниченной мощностью, а автоматическая коробка передач съедает солидную часть и без того небольшого запаса мощности. Ожидать от авто, укомплектованных такими силовыми агрегатами, сумасшедшей динамики и высокой максимальной скорости точно не стоит. Особенно это касается моделей Опель Астра. Вы, несомненно, почувствуете разницу, выбрав двигатель Z16XEP вместо Z12XEP. Но это вовсе не означает, что перечисленные моторы плохи. Отзывы говорят о том, что имея хороший ресурс, в своём сегменте они выглядят весьма достойно.

ОСОБЕННОСТИ РЕМОНТА И ОБСЛУЖИВАНИЯ ОПЕЛЬ КОРСА Д (d).

Ходовая часть и детали подвески Опель Корса Д очень надежны и лишь иногда требуют внимания со стороны владельца. Втулки и стойки переднего стабилизатора
«ходят» до 80 тыс. км. Передние амортизаторы, сайлент-блоки, шаровые опоры преодолевают рубеж в 100-150 тыс. км пробега, что для недорогого автомобиля
является очень хорошим показателем.

Работники непрофильных сервисных центров ошибочно принимают наличие люфтов в передних амортизационных стойках за износ верхних опор амортизаторов.
Дело в том, что это является особенностью конструкции передней подвески Опель Корса Д и считается нормой.

Слабое место подвески — задние амортизаторы, которые «вытекают» и рекомендуются к замене на пробегах около 50 тыс. км. После демонтажа амортизатора и
подробного изучения маркировочной этикетки (клейма) выясняется, что данное изделие оказывается произведенным неизвестной бразильской фирмой.
Издержки глобализации экономики…

При сугубо городской эксплуатации рулевые наконечники, тяги, рулевая рейка, насос ГУР — не требуют обслуживания. Необходимость замены деталей
рулевого управления выявляется после проведения соответствующей диагностики.

Тормозная и противоблокировочная система торможения достаточно надежны. Во время прохождения планового технического обслуживания (ТО) наши мастера
в обязательном порядке оценивают состояние тормозных колодок и дисков, контролируют уровень тормозной жидкости. Необходимость ремонта тормозной системы
возникает при достижении «солидного возраста» автомобиля. Это замена главного тормозного цилиндра, передних суппортов или задних колесных цилиндров.
Не стоит забывать о профилактической замене тормозной жидкости один раз в 3-4 года, так как жидкость очень гигроскопична и при малейшей возможности
смешивается с водой, наличие которой понижает температуру кипения летом и образует в тормозной системе кристаллы льда зимой. Для определения концентрации
воды в тормозной жидкости используется специальный ареометр. Средний срок службы передних тормозных колодок составляет 20 — 40 тыс. км. пробега и зависит
от стиля езды водителя, частоты торможения и т.д. Замена передних тормозных дисков происходит в 2-3 раза реже, чем замена колодок.
Обслуживание задней части тормозной системы заключается в периодической чистке барабанов (раз в 60 тыс.км) и, при необходимости, шлифовке внутренней
рабочей поверхности.

Большое количество Opel Corsa оснащалось роботизированными КПП easytronic. Если появились толчки в транcмиссии, особенно на 1-ой или 2-ой передачах,
происходит пробуксовка сцепления (машина неохотно разгоняется при нажатии на педаль «газа») или запаздывание в переключении передач КПП в автоматическом
режиме – это симптомы, свидетельствующие о неисправности блока управления или необходимости замены сцепления.
Подробнее с неисправностями системы КПП изитроник можно ознакомиться здесь.

Из-за комплектации автомобилей 2007-2009 годов выпуска для России аккумуляторами емкостью 70 Ah, которые постоянно «недозаряжаются» генератором в городских
условиях эксплуатации, особенно в зимнее время, Опель Корса d способен преподнести своему владельцу неприятный сюрприз – «не заводится двигатель».
В этом случае, при сильной «просадке» напряжения, до 7-9 В, возможна потеря связи между цифровыми CAN-шинами. По единодушному мнению наших специалистов Корса Д
не нужен такой емкий аккумулятор — вполне достаточно емкости в 53-60 Ah. Подробнее о замене аккумулятора.

Неисправности системы отопления салона (печки) зачастую связаны с необходимостью замены управляющего резистора. Симптомом этого является работа
вентилятора печки только на максимальной (четвертой) скорости.

РЕМОНТ ДВИГАТЕЛЯ ОПЕЛЬ КОРСА.

Двигатели объемом 1,0-1,4л, устанавливаемые на автомобили Опель Корса, имеют цепной привод газораспределительного механизма, экономичны, надежны и
неприхотливы в эксплуатации.

Правильное обслуживание двигателя заключается в следующем:

регулярная замена масла: в городском цикле эксплуатации — не более 10 тыс.км пробега;
использование качественного масла для предотвращения появления люфтов соединительных втулок звеньев цепи ГРМ;
поддержание достаточного уровня моторного масла (не допускайте минимальной отметки на щупе).

Согласно регламенту техобслуживания необходимо производить замену цепи газораспределительного механизма, натяжителей и распредвальных звездочек.
