✅ проверка датчика кислорода приора

Как заменить датчик кислорода на ВАЗ 2170-ВАЗ 2172

Когда вы придёте в автомагазин или же на рынок, там будет небольшой но и не малый выбор датчиком кислорода (Если магазин специализированный), какие то будут идти с нагревательным элементом, а какие то нет, машины Лада Приора с завода комплектуются датчиками с нагревательным элементом, поэтому то и при выборе брать нужно будет именно такой, он по дороже выйдет, но суть вся заключается в следующим, датчики кислорода начинают нормально работать только лишь когда они нагреваются до 300 °С, по началу кстати автомобиль (Пока он не прогрет) работает вообще по другим датчикам и датчик кислорода только вступает в работу когда он прогрет и чтобы он долго не прогревался, данный нагревающий элемент в него и встраивают, поэтому при покупке не ошибитесь!

1) Оба датчика, что диагностический, что регулирующий, снимаются абсолютно одинаково, поэтому пример замены мы будем показывать на самом верхнем, в начале если автомобиль прогрет дайте ему полностью остыть, потому что при рабочей температуре двигателя, температура выпускного коллектора доходит порядка до 300-500 °С, а может и больше если машина будет красться в пробки в тёплую погоду и тем самым греться, после того как двигатель остынет, с минусовой клеммы аккумулятора скиньте провод который к ней крепиться (Если вы не умете этого делать, тогда изучите статью под названием: «Замена аккумулятора», там в пункте 1 всё описано) и после чего отожмите фиксатор который на фото ниже указан стрелкой и разъедините между собой колодку проводов и разъём, который идёт от кислородного датчика.

2) Следом идущий провод от датчика кислорода, выньте из теплоизоляционного щитка, он к нему за счёт защёлки крепиться, чтобы её вынуть, нужно будет просто сжать фиксатор (Защёлку) руками и вынуть её из отверстия в щитке как это показано на первом рисунке на фото ниже и в завершение при помощи гаечного ключа или же специальной головки которую можно найти в автомагазине (Высокая торцевая головка с разрезным сектором она называется, очень удобная вещь, если будете работать с автомобилями в дальнейшем то его приобретите, если же замену делаете только лишь для себя то он вам не нужен, потому что и гаечным ключом справитесь) выкрутите сам датчик кислорода как это показано на втором рисунке, на фотографии ниже:

Новый датчик на своё место устанавливается в обратном порядке снятию, кстати рекомендуем перед установкой резьбу у датчика смазать хорошей графитной смазкой.

Проверка датчика кислорода:

1. Любой датчик, любую деталь нужно проверять перед тем как бежать в магазин и покупать новую, для проверки датчика кислорода вам нужно будет запастись вольтметром и скрепкой, либо же ноутбуком и проводом для диагностики, начнём сперва описывать первый вариант, он заключается в следующем, находите на разъёме идущим от датчика кислорода сигнальный провод, он может быть любого цвета но как правило он идёт чёрным, поэтому если у вас есть чёрный провод то можно попробовать начать с него, а именно к нему нужно будет подсоединить положительный провод идущий от вольтметра (Через скрепку подсоединять нужно), а отрицательный провод кинуть на массу (Массой может выступать двигатель автомобиля) и после чего заведя автомобиль, нужно будет смотреть на показания которые будет давать вольтметр, они не должны выходить за 1 и на 0 не должны стоять, то есть в районе 0.01-0.99 колеблются показания должны, если всё так и будет то датчик исправен, если же показания при работающем двигателе застынут на какой либо отметки (К примеру 0.32) то датчик неисправен и нуждается в замене.

Такой способ проверки который указан в пункте 1, кстати ещё в ролике показан который размещён ниже:

2. Теперь второй способ который делается при помощи ноутбука, а заключается он в следующем, подключаете через диагностический разъём и провод, ноутбук к мозгам автомобиля, после чего заводите и выставляете на ноутбуке через соответствующую программу все данные по кислородному датчики и убеждаетесь чтобы они колеблются и не стоят на одном месте, более подробно как провести эту процедуру, вы можете увидеть на примере автомобиля Лада Калина, как это в видео-ролике чуть ниже показано.

Увидеть наглядно процесс снятия данного датчика с выпускного коллектора автомобиля, вы можете в видео-ролике который расположен чуть ниже:

Правда ли что если отлючить датчик кислорода и перепрошить машину, она значительно станет ехать лучше?

Не особо быстрее ехать будет, но это ещё будет зависить от того кто прошивал машину, кроме того выбросы в атмосферу из выхлопной трубы ухудшаться, то есть грязнее будут и тем самым экология от этого пострадает!

Адреса фирм, предоставляющие услуги по замене и установке датчиков кислорода (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	Автосервис «Ваш глушитель»	г. Москва, пос. Рублево, пересечение улиц Василия Ботылева и Новолучановской, ГСПК Ренни (ЗАО, район Кунцево, м. Крылатское, м. Строгино). Телефон: 8-926-601-90-85
2.	Специализированный Автотехцентр	Москва, ул. Чермянская, д. 6, стр. 1 Телефон 8 (495) 730-50-70, 8 (495) 730-50-34
3.	Автосервис «МР АВТО»	Санкт-Петербург, Мебельный проезд 2д, Телефон +7 (812) 770-18-74
4.	«Мир Глушителей»	ОСНОВНОЙ ФИЛИАЛ НА БЛЮХЕРА пр. М. Блюхера д.1 к.1, телефон: +7 812 982-58-43 ФИЛИАЛ В ОЗЕРКАХ: пр. Энгельса д. 107, телефон: +7 812 955-60-53
5.	«Мастер Сервис»	г. Киев, ул. Изюмская, 5
6.	«СТО АВТОХОРС»	ул. Набережно-Крещатицкая 4а, Киев

Снятие датчиков концентрации кислорода

Снимаем датчики для замены и при демонтаже катколлектора системы выпуска отработавших газов. Работу проводим на холодном двигателе. Расположенный в верхней части катколлектора датчик закрыт ресивером и впускной трубой двигателя, но демонтировать его можно сверху из моторного отсека. Для наглядности операции показываем при снятых ресивере и впускной трубе.

Расположение управляющего датчика концентрации кислорода:1 – место соединения колодки жгута проводов датчика с колодкой жгута проводов системы управления двигателем;2 – пластмассовый держатель жгута проводов датчика;3 – управляющий датчик концентрации кислорода. Сжав усики пластмассового держателя жгута проводов датчика, вынимаем держатель из отверстия в теплозащитном экране рулевого механизма. При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку от колодки жгутов проводов датчика.

Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе. В процессе эксплуатации датчик может «прикипеть» к катколлектору и тогда, как правило, рожковым ключом отвернуть датчик не удастся – будут срываться грани датчика. В этом случае отвернуть датчик можно накидным ключом «на 22». Чтобы надеть кольцо накидного ключа на шестигранник датчика, можно разобрать колодку жгута проводов датчика, вынув из нее наконечники проводов, или перекусить жгут проводов бокорезами, если датчик подлежит замене.

Вынимаем управляющий датчик концентрации кислорода. Операции по демонтажу диагностического датчика концентрации кислорода выполняем на смотровой канаве или эстакаде. Снимаем средний грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Соединение колодки жгута проводов диагностического датчика концентрации кислорода с колодкой жгута проводов системы управления двигателем расположено в моторном отсеке, рядом со щитком передка (над центральной частью рулевого механизма). Отжав фиксатор колодки жгута проводов системы управления двигателем…

…отсоединяем колодку от колодки жгута проводов диагностического датчика концентрации кислорода.

Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе. Учитывая расположение датчика в труднодоступном месте, отвернуть датчик лучше Z‑образным накидным ключом «на 22» (см. выше).

Вынув резиновый держатель 3 жгута проводов датчика из отверстия 2 в теплозащитном экране рулевого механизма, продеваем через отверстие колодку 1 жгута проводов.

Снимаем диагностический датчик концентрации кислорода. Устанавливаем управляющий и диагностический датчики концентрации кислорода в обратной последовательности. Чтобы в процессе эксплуатации датчик не «прикипел» к катколлектору…

…перед установкой датчика наносим на его резьбовую часть тонкий слой противопригарной высокотемпературной присадки на основе графита.

Не допускайте попадания присадки или грязи на колодку проводов датчика и внутрь его через отверстия в наконечнике датчика. Затягиваем датчики предписанным моментом (см. «Приложения»).

Ремонт

Виды выполняемых работ зависят от того, какие признаки неисправности были выявлены в ходе диагностики.

Ремонт разъема

В случае механической поломки разъема требуется его замена, так как он не обеспечит изоляции соединяемых контактов.

При окислении разъема необходимо его переподключение и чистка контактов.

Чистка (временная мера)

В течение эксплуатации автомобиля на поверхности датчика накапливается значительный слой нагара.

Чистка выполняется с применением ортофосфорной кислоты и щетки из мягкого материала. Внешний электрод и защитный кожух необходимо вымачивать около 20 минут до отставания скопившегося нагара либо очистить с помощью щетки.

Не рекомендуется применение средств из жестких материалов, например: щетки по металлу, отвертки, наждачной бумаги.

После чистки лямбда зонд необходимо полностью просушить.

Замена

Замена первого или второго датчика заключается в следующих действиях:

отключение разъема;
демонтаж лямбда зонда из выхлопной системы;
установка заведомо исправного датчика;
подключение разъема.

После ремонта, чистки или замены элементов лямбда зонда требуется выполнить повторную проверку его работы с помощью запуска двигателя и его прогрева до рабочей температуры.

Если в состав бензина входит этил с соединениями свинца, УДК становится неисправным «за 4 бака».
Нельзя применять силиконовые герметики, они тоже приводят к сбоям в работе датчика кислорода. Однако не путайте со сборкой, предполагающей использование герметиков при отсутствии соприкосновения с системами питания, выпуска, вентиляционных приспособлений – в этом случае никакого вреда не будет.
Избегайте попадания на контакты панели и керамический изолятор влаги и смазочных веществ.
Не допускайте механических повреждений корпуса, проводов, колодки и контактов.

Как проверить лямбда зонд при помощи омметра

Как правило, во всех руководствах по эксплуатации проверка датчика кислорода сводится к тому, чтобы при помощи мультиметра произвести измерение напряжения, которые выдает датчик при разных режимах работы мотора.

Проверка «лямбды» на разных автомобилях может существенно отличаться, ввиду отличия самих датчиков. Данный способ проверки описан на примере проверки лямбда зонда производства «BOSCH».

Чаще всего «слабое звено» в лямбда зонде — цепь накала, обычно проблемы возникают именно с нею. Чуть реже встречается неисправность наконечника, у которого снижается чувствительность. Для того, чтобы понять целая накальная спираль или нет, необходимо выполнить «прозвон», для этого можно использовать омметр. Электроды прибора подсоединяются к зажимам двух белых проводов датчика — контакты 3-4 разъема (иногда — белый и коричневый провода), предварительно отсоединяются от колодки питания. Сопротивление спирали не должно быть меньше 5 Ом.

Что до чувствительности наконечника, то она может ухудшиться в результате налета, о котором я рассказывал выше. Если налет, о котором я рассказывал есть, то датчик кислорода необходимо менять. Чтобы проверить термоэлектрические параметры датчика, подсоедините электроды вольтметра к контактам 1-2 разъема, или к зажимам черного и серого проводов «лямбды». Сама проверка должна выполняться на прогретом работающем двигателе.

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

Обороты на холостом ходу начали падать или «плавать».
Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
Двигатель сильно перегревается, а расход топлива увеличился.
Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
Если часто производится многократный запуск двигателя.
Использование герметиков (особенно силиконовых) для установки лямбда зондов.
Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
Забитые бензиновые форсунки двигателя.

Как работает лямбда зонд?

Принцип работы кислородного датчика заключается в том, чтобы следить за количеством воздуха (кислорода) в выхлопных газах. Почему именно кислорода? Потому, что научно доказано — полное сгорание топливной смеси происходит при жестком соотношении топлива и воздуха в пропорции 1:14,7. Для оценки этого соотношения, состава смеси, было введено понятие «коэффициент избытка воздуха», которое определяется как соотношение поступающего в цилиндры воздуха к количеству воздуха, содержащееся в оптимальной топливовоздушной смеси, которую принято обозначать греческой буквой «λ» (лямбда). Формула следующая, если «λ» равна «1» — смесь бедная.

Из-за постоянного ухудшения экологии во всем мире, требования к выбросам вредного CO постоянно ужесточаются, поэтому практически все современные двигатели оснащаются кислородными датчиками, катализаторами и прочими системами, нацеленными на то, чтобы сделать выхлоп менее токсичным. Блок управления производит регулировку подачи топлива посредством форсунок, а также следит за корректной работой лямбда зонда. В случае неисправности, отчет в виде ошибки будет записан в соответствующий журнал, а водитель при этом увидит на панели приборов всем ненавистную надпись «Check Engine».

О том, как проверить исправность лямбда зонда и пойдет речь в моей сегодняшней статье. Вы узнаете о признаках неисправности, о причинах, а также способах проверки кислородного датчика в домашних условиях.

Датчики кислорода бывают различных видов, среди которых встречаются одно-, двух-, трех-, а также четырехпроводные, все зависит от конфигурации (наличия подогревателя и схемы подачи питания). Практически все современные «лямбды» оснащены подогревом.

Для начала о том, почему лямбда зонд выходит из строя. Причины могут быть следующие:

Чрезмерное содержание свинца в топливе;
Попадание во внутрь датчика антифриза;
Нарушение герметичности корпуса датчика во время очистки или в результате воздействия хим. веществ;
Сильный перегрев корпуса датчика, по причине использования неподходящего (некачественного) топлива.

Признаки неисправности кислородного датчика:

Рывки во время движения;
Увеличенный расход топлива;
Проблемы с катализатором;
Нестабильные обороты двигателя;
Высокая токсичность выхлопа.

Как правильно проверить кислородный датчик на исправность Приора: инструкция

Если есть подозрения на неисправность самого лямбда-зонда, а не его цепи, тогда не рекомендуется торопиться его менять без предварительной проверки. Проверка выполняется следующим образом:

На установленном на автомобиле ДК нужно отсоединить его разъем. При этом должен измениться звук работы мотора. Двигатель должен перейти в аварийный режим, что является признаком работоспособности датчика. Если этого не произошло, значит, мотор уже работа в аварийном режиме, и ДК со 100% уверенностью непригоден. Однако если при отключении датчика, мотор переходит в аварийный режим, то это еще не является гарантией полной исправности изделия.
Тестер перевести в режим измерения напряжения (минимальный до 1В).
Присоединить щупы тестера к следующим контактам: красный щуп к контакту провода черного цвета ДК (он отвечает за сигнал, который поступает на ЭБУ), а черный щуп мультиметра к контакту провода серого цвета.
Ниже показана распиновка лямбда-зонда на Приоре, и к каким контактам подключать мультиметр.
Далее нужно смотреть на показания прибора. По мере прогрева двигателя, они должны изменяться от 0,9В, и снижаться до 0,05В. На непрогретом моторе значения выходного напряжения варьируются от 0,3 до 0,6В. Если значения не изменяются, то это свидетельствует о неисправности лямбды. Прибор следует заменить. Несмотря на то, что в устройство имеет встроенный нагревательный элемент, после запуска холодного двигателя, снимать показания и определять корректность работы элемента следует только после его прогревания (около 5 минут).

Однако не исключено, что в датчике мог выйти из строя нагревательный элемент. В этом случае прибор также будет работать некорректно. Чтобы проверить исправность нагревательного элемента, понадобится проверить его сопротивление. Мультиметр переводится в режим измерения сопротивления, а его щупами нужно коснуться к двум другим выводам (провода красного и синего цвета). Сопротивление должно быть 5-10 Ом, что свидетельствует об исправности нагревательного элемента.

Важно! Цвета проводов на датчиках разных производителей могут отличаться, поэтому следует ориентироваться на распиновку штекера.

На основании простых мероприятий можно судить о пригодности ДК.

Интересно! Если имеются подозрения о неисправности ДК, то после процедуры проверки его нужно демонтировать, и очистить рабочую часть. После этого повторить измерения.

Если лямбда-зонд на Приоре исправен, то не будет лишним выполнить проверку исправности цепи. Питание нагревателя проверяется мультиметром, измерив напряжение на контактах штекера, к которому подключается устройство. Проверка сигнальной цепи осуществляется путем прозвонки проводки. Для этого представлены в помощь принципиальные электрические схема разводки проводов.

Схема для датчика кислорода №1

Схема для датчика кислорода №2

Неисправный датчик подлежит замене. Проверка обоих датчиков идентична. Ниже представлено описание принципа работы устройств из мануала для автомобилей Приора.

Описание УДК Приора

Описание ДДК Приора

Важно понимать, что при проверке лямбды по выходному напряжению, низкие показания свидетельствуют об избытке кислорода, то есть в цилиндры подается обедненная смесь. Если же показания высокие, то ТВС обогащена, и кислород в ней отсутствует

В момент запуска холодного мотора сигнал от ДК отсутствует по причине высокого значения внутреннего сопротивления.

Схема устройства

Давайте посмотрим на схему зонда, чтобы дать представление о размещении узлов. Знание конструкции позволяет понять положение деталей, подверженных поломке.

Пример конструкции зонда

1 — металлический фитинг, предназначен для установки зонда, на внешней поверхности имеются кромки под ключ, резьба расположена снизу;
2 — керамический изолятор;
3 — уплотнительный элемент для ввода электропроводки;
4 — сигнальные кабели;
5 — металлический защитный колпачок с вентиляционными каналами, предназначенный для защиты измерительного элемента от повреждений;
6 — пружинная контактная часть;
7 — чувствительный элемент из керамики;
8 — нагревательный стержень;
9 — вентиляционный канал;
10 — внешний металлический корпус.

Особенности снятия и замены кислородного датчика на ВАЗ-2170: артикулы и модели разных производителей для Приоры

Если КД на Приоре неисправен (как основной, так и дополнительный), то его следует заменить. Процесс замены не сложный, но усложняется он доступом к изделиям, а также сложностью их вывинчивания, так как со временем эксплуатации они прикипают к выхлопной системе. Ниже представлена схема устройства катализатора с установленными кислородными датчиками УДК и ДДК на Приоре.

И обозначения составных элементов катализатора и его составных устройств на автомобиле Приора.

Важно! На Приоре установлены абсолютно идентичные лямбда-датчики, которые имеют оригинальный номер 11180-3850010-00. Внешне имеют лишь незначительное отличие.. Стоимость оригинального кислородного датчика на Приору составляет около 3000 рублей в зависимости от региона

Стоимость оригинального кислородного датчика на Приору составляет около 3000 рублей в зависимости от региона.

Оригинальный датчик кислорода на Приору

Однако имеются более дешевые аналоги, покупка которых далеко не всегда оправдана. В качестве альтернативы можно использовать универсальное устройство производства «Bosch» с номером 0-258-006-537.

На Приоры предлагаются лямбды и других производителей:

Hensel K28122177;
Denso DOX-0150 — понадобится перепайка штекера, так как лямбда поставляется без него;
Stellox 20-00022-SX — также понадобится перепайка штекера.

Переходим к непосредственному процессу замены этого важного элемента в конструкции современных автомобилей. И сразу стоит сделать небольшое отступление, и поднять такую тему, как замена прошивки ЭБУ с целью снижения уровня экологичности Евро-2

Первый лямбда на современных автомобилях обязательно должен быть установлен, и он должен быть исправен. Ведь от этого зависит правильная, стабильная и экономичная работа мотора. Второй элемент можно удалить, чтобы его не менять, что обычно делается по причине достаточно высокой стоимости изделия. Это важно понимать, поэтому переходим к процессу снятия и замены кислородного датчика на Приоре:

Процесс демонтажа выполняется из подкапотного пространства. Для работы понадобится накидной ключ на «22» или же специальная головка для кислородных датчиков.
Работы по демонтажу устройства лучше проводить после прогрева ДВС, так как выкрутить устройство на холодную будет проблематично. Чтобы не обжечься, рекомендуется дождаться, пока выхлопная система остынет до температуры 60 градусов. Работы следует проводить в рукавицах.
Перед вывинчиванием обязательно обрабатываем датчик жидкостью WD-40 (можно использовать тормозную жидкость), и ждем не менее 10 минут.
Отсоединяется штекер.
Отстегивается фиксатор провода.
Вывинчивается устройство.
Выполняется замена в порядке обратном снятию. При установке новых изделий, рекомендуется предварительно смазать их резьбу графитовой смазкой

Важно отметить, что датчики №1 и №2 можно поменять друг с другом в случае, если первый начал барахлить. Первый элемент гораздо важнее, так как именно он отвечает за процесс приготовления ТВС

Однако с заменой второго датчика также не стоит временить, так как его отказ также станет причиной нестабильной работы ДВС. Чтобы не покупать второй датчик, можно перепрошить «мозги» на Евро-2, но эта услуга также будет стоить денег.

Процесс замены датчика лямбды-зонда на Приоре показан на видео ниже.

Отличие в процессах замены лямбды на Приоре 8 клапанов и 16 клапанов в доступе к устройствам. На Приоре 8 клапанов добраться к обоим видам изделий гораздо легче, чем на автомобилях 16 клапанов. Снятие второго лямбда-зонда можно выполнять как из подкапотного пространства, так и снизу из смотровой ямы. Чтобы добраться до второго ДК из подкапотного пространства на Приоре 16 клапанов, понадобится трещотка с удлинителем, как показано на фото ниже.

Если каталитический нейтрализатор на автомобиле исправен, то не стоит перепрошивать «мозги» на Евро-2, чтобы избавиться от одного кислородного датчика (второго). Это негативно отразится на состоянии работы двигателя и его параметрах. Принимайте только обдуманные и взвешенные решения, прежде чем решиться на серьезные переделки на автомобиле, в том числе и выхлопной системы.

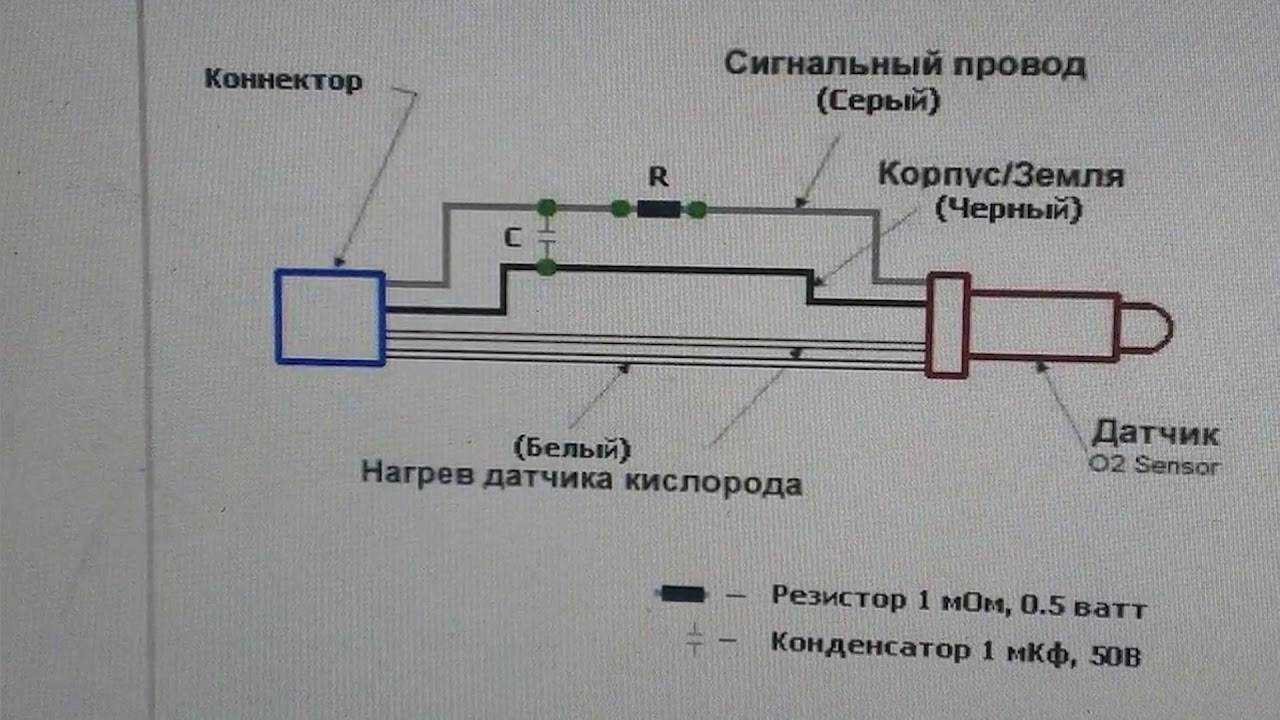

Монтаж обманки

Проверка работоспособности датчиков. Когда Вы включаете зажигание, в приборной панели загораются все значки, показывая, что есть сигнал с ЭБУ и система готова к работе. После 2-3 секунд включения зажигания иконка погаснет.
Неисправность рабочей системы двигателя. Есть несколько важных аспектов. Во-первых, ЭБУполучает данные не обо всех поломках: какие-то механические повреждения он не может зафиксировать технически. Во-вторых, появление этого значка, может быть ошибочно. Но доверяться мнению «это все по пустякам» не стоит – проблема с двигателем может вырасти как снежный ком и обойтись в копеечку, если ее игнорировать. Независимо от того, горит или мигает «чек» на Приоре, проблему нужно решать.

Неисправности датчика кислорода и коды ошибок Лямбда-зонд устанавливается в выхлопной системе. Делятся датчики на два вида: двухточечный и широкополосный. Двухточечный датчик состоит из керамики, элементы которого с двух сторон покрыты диоксидом циркония. Устанавливается перед каталитическим нейтрализатором либо за ним.

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

стальной корпус;
наружный платиновый электрод;
внутренний циркониевый электрод;
керамический изолятор между внутренним и наружным электродами;
электронагреватель;
защитный кожух для наружного электрода.

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

1 контакт — передача сигнала на электронный блок управления;
2 — электрическое питание;
3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.

Определение неисправности

вышел из строя какой-нибудь датчик, например, кислорода;
лампочка мигает при пропусках в работе свечей зажигания;
засорились форсунки или сломался топливная помпа.

Как проводится проверка датчика? Но есть наиболее часто встречающиеся поломки именно у «Приоры». Для начала стоит перечислить основные датчики входящие в ЭСУД «Приоры».
