Датчик коленвала на ваз 2112

Содержание

• 1 Распространенные признаки неисправности датчика положения коленвала ваз 2110.
• 2 Проверяем датчик коленвала на ваз 2110 своими руками. 2.1 Рассмотрим несколько наиболее популярных способов проверки ДПКВ.

3 Меняем датчик коленвала на ваз 2110 своими руками.

3.1 Этапы проведения работ.

Датчик положения коленчатого вала отвечает за синхронизацию подачи топливной смеси и поджигает состав в камере. Благодаря анализатору коленвала, контроллер движка определяет в какой момент необходимо отправить бензин в определённый цилиндр. Большинство современных автомобилей оснащаются датчиками индуктивного типа. Анализатор реагирует на движение привода генератора. Для этого, колесо генератора имеет определённые зубья и контрольный промежуток. В момент прохождения контрольной впадины мимо датчика, анализатор генерирует определённый сигнал, который в дальнейшем передается контроллеру.

Настройка работы двигательной системы на современном транспортном средстве во многом зависит от правильности работы различных анализаторов. Сегодня, транспортное средство оснащается большим количеством датчиков. При поломке одного из них, двигатель автомобиля начинает работать некорректно. Датчик положения коленвала является одним из важнейших анализаторов двигательной системы. При неисправности анализатора двигатель автомобиля утрачивает первозданную производительность. Поэтому при возникновении неисправностей датчика требуется своевременная диагностика.

• Затрудненный запуск двигательной системы.
• Некорректная работа двигателя на холостом ходу.
• Снижение производительности мотора.
• Увеличение нагрузки на двигательную систему.

Датчик положения коленчатого вала выполняет важную функцию для взаимодействия топливной совокупности и системы запуска авто. Нарушение функции датчика, приводит к снижению производительности важнейших систем транспортного средства. В итоге может в значительной мере нарушится правильность поступления бензина, и прекратится подача искры на элементы системы зажигания.

Современные двигатели ваз 2110, оснащают различными видами датчиков ПКВ. Поэтому в случае необходимости замены датчика, нужно использовать устройство аналогичное штатному. Для выявления модели устройства установленного на вашем автомобиле, следует обратиться к комплектующей инструкции производителя.

Проверка датчика коленчатого вала, процедура которую может осуществить каждый автолюбитель при наличие соответствующего инструмента: мультиметр и отвертка. Несмотря на простоту диагностики ДПКВ данная процедура в условиях автомобильной мастерской будет стоить немало. Поэтому большую часть автолюбителей интересует вопрос – как проверить анализатор положения коленвала на автомобиле ваз 2110 своими руками?

В случае возникновения указанных неисправностей, которые свидетельствуют о нарушении функции датчика необходимо своевременно приступить к диагностике. Одной из наиболее распространённых причин диагностики датчика, является снижение мощности двигателя. Также необходимо приступить к проверке ДПКВ ВАЗ 2110 при активности индикатора, указывающего на необходимость проверки двигательной системы.

Для того чтобы выполнить диагностику анализатора, необходимо выяснить его расположение. В этом нам также поможет комплектующая инструкция производителя ВАЗ. На 2110, анализатор располагается над клапаном масляного компрессора недалеко от генератора.

Для того чтобы убедиться в том, что причиной неисправности двигательной системы стала поломка датчика необходимо проверить его работоспособность. Для того чтобы демонтировать анализатор нам понадобится ключ на 10.Перед тем, как приступить к съёму анализатора, необходимо нанести специальные метки на датчик и картер, чтобы запомнить первоначальное положение устройства.

Первым этапом проверки является визуальная диагностика элемента на предмет механических повреждений ДПКВ. В случае если визуальная диагностика не дала ответа на возникший вопрос необходимо продолжить проверку используя специальные приборы.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

• неожиданно останавливается работа двигателя;
• двигатель работает неустойчиво во время холостого хода;
• заметны явные пропуски искр;
• заметно снижается мощность двигателя, особенно на подъемах;
• обороты двигателя самопроизвольно повышаются или снижаются;
• при различных динамических нагрузках заметно появление детонации;
• сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты. Если же все в норме, это вовсе не означает, что датчик рабочий

Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

• вольтметра;
• измерителя индуктивности;
• мегаомметра;
• сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

• Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
• Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Источник

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

1. Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
2. Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
3. Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.

Причины замены

Прежде чем приступить непосредственно к процессу, необходимо рассмотреть основные причины, почему может понадобиться демонтаж этой детали. На самом деле, все намного проще, чем кажется с виду. Итак, рассмотрим, основные причины демонтажа:

• При капитальном ремонте потребуется снятие шкива.
• Износ изделия (стирание или облом зубьев).
• При некоторых ремонтных операциях потребуется демонтаж шкива (установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Итак, когда причины рассмотрены, приступим непосредственно к самому процессу. Стоит отметить, что в одиночку эту операцию не совершить, поэтому необходимо попросить помощи, другими словами понадобится помощник. Рассмотрим, непосредственно последовательность действий для снятия шкива коленчатого вала:

1. Устанавливаем автомобиль на яму или эстакаду.
2. Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.
3. Проводим демонтаж подкрылка. Для этого необходимо снять грязеотбойник и выкрутить 5 винтов удерживающих пластиковый брызговик.
4. Далее, необходимо демонтировать ремень генератора.
5. Теперь приступим к самым сложным операциям, где собственно и понадобится вторая пара рук.
6. Снимаем заглушку с картера сцепления. Вставляем монтировку между зубьями маховика и фиксируем коленчатый вал от проворачивания.
7. Теперь, при помощи головки на 17 установленной в удлинитель проводим откручивание шкива.
8. Установка проводится в обратной последовательности.

Стоит отметить, что вырез на шкиве коленчатого вала, при установке, должен совпасть с выступом на самом коленвале.

Причины неисправности датчика коленвала

Распространенные причины некорректной работы датчика :

1. Увеличение расстояния между сердечником и диском. Параметр составляет 0,5-1,5 мм и определяется жестко установленным направляющим штифтом или набором сменных шайб.

… о причинах поломки датчика

При проведении ремонтных работ или под воздействием вибраций зазор нарушается, что приводит к появлению перебоев в работе датчика.

Проблему усугубляет налет маслянистой грязи, импульсы тока становятся слабыми и не улавливаются             контроллером.

1. Повреждение соединительного жгута или окисление контактов под воздействием дорожных реагентов или конденсата. При нарушении целостности изоляции возможно замыкание провода на кузов автомобиля.
2. Обрыв обмотки катушки, расположенной внутри индукционного датчика. Причиной поломки являются вибрации или проникновение влаги через плохо залитый компаунд. Вода и реагенты могут повредить сердечник, что приводит к отказу датчика или плавающей неисправности.
3. Повреждение (трещины, изгиб или утрата фрагмента) металлического диска, закрепленного на носке вала. На вращающемся элементе может присутствовать участок без 1 зуба, предусмотренный конструкцией и определяющий момент прохождения мертвой точки в первом цилиндре. На ряде двигателей шкив с диском установлены через резиновый демпфер крутильных колебаний, при разрушении муфты происходит смещение меток.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

• неожиданно останавливается работа двигателя;
• двигатель работает неустойчиво во время холостого хода;
• заметны явные пропуски искр;
• заметно снижается мощность двигателя, особенно на подъемах;
• обороты двигателя самопроизвольно повышаются или снижаются;
• при различных динамических нагрузках заметно появление детонации;
• сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты. Если же все в норме, это вовсе не означает, что датчик рабочий

Если же все в норме, это вовсе не означает, что датчик рабочий

Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

• вольтметра;
• измерителя индуктивности;
• мегаомметра;
• сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

• Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
• Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Важные моменты

Водители отмечают, что не все датчики, которые имеют подходящий монтажный размер, годятся для работы на ВАЗ 2110. Поменять датчик можно только на оригинальный, предварительно проверив деталь на работоспособность. Проверку по сопротивлению необходимо проводить перед монтажом на авто, по статистике 1–3 % ВАЗовских датчиков имеют заводской брак.

Оборудование может считаться рабочим только после предварительной ручной проверки омметром. Что необходимо учитывать.

• Обязательно выставить метки на шкиве при переустановке детали. Идеальным вариантом будет проверка сканером правильности установки датчика. Любое смещение коленвала приведет к нарушению фаз топливоподачи.
• Соблюдать распиновку датчика. Выбирать оборудование с подходящим допуском выводов.
• Болт крепления затягивать моментом до 8–12 нм, не перетягивать.
• Оставлять зазор между контролером и передающим диском.

Замена контролирующего устройства проходит за несколько минут, работы легко провести в гараже. Если систематически убирать масляные потеки с бачка, чистить подкапотное пространство от грязи, следить за состоянием проводки, дпкв отрабатывает заявленный производителем срок эксплуатации — 5–7 лет.

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112

Необходимые материалы, инструменты:

• ключ на «10»;
• головка, вороток;
• ветошь;
• дополнительное освещение по мере необходимости;
• новый ДПКВ;
• отвертка с плоским наконечником.

Регламент:

• помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;

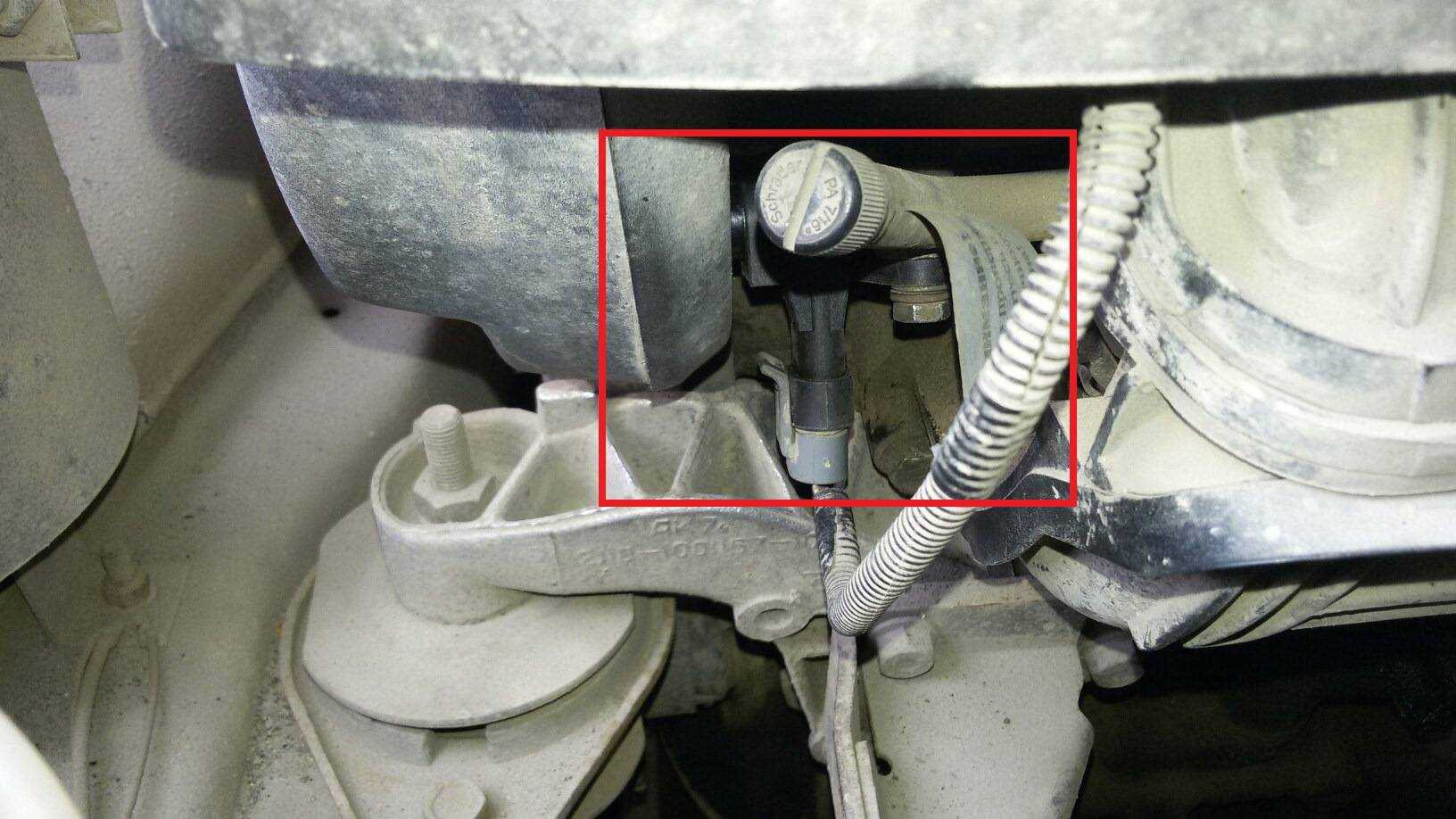

• с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
• выкручиваем винт (на «10») – фиксатор с датчика;

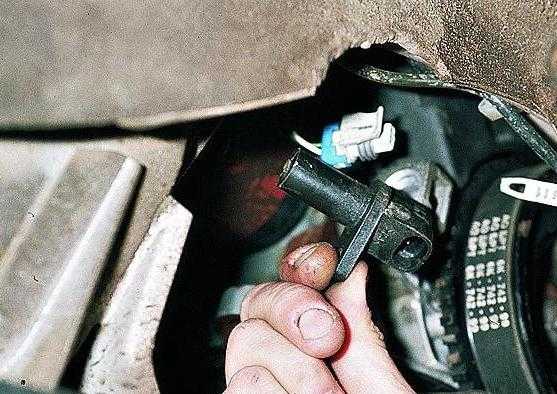

• извлекаем контролер;
• проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
• вставляем новый контролер;
• привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

• строго соблюдать регламент автопроизводителя;
• не нарушать сроки проведения технического осмотра;
• покупать и устанавливать преимущественно оригинальные детали;
• работы по установке проводите своими силами при наличии достаточного опыта.

Средний ресурс эксплуатации ДПКВ 70000 км и более.

Указатель температуры ОЖ

Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер. По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств. Сам по себе датчик предназначен для мониторинга температуры расходного материала.

Установка нового датчика антифриза

По сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования. Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины. В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.

Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:

1. Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
2. Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
3. Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
4. Если мотор перегрелся, то могут возникнуть трудности при его запуске.
5. Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор — РЕМОНТ ВАЗ 2110, 2111, 2112).

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Самостоятельная диагностика

Провести полную диагностику двигателя внутреннего сгорания ВАЗ 2112 можно на специализированной станции техобслуживания автомобилей. Стоимость такой операции может составлять несколько сотен рублей, кроме того, потребуется преодолеть определенное расстояние до сервиса на собственном автомобиле, что при ярко-выраженных проблемах в работе мотора довольно затруднительно.

Учитывая тот факт, что ДПКВ представляет собой пассивный электрический прибор, основные характеристики которого можно легко измерить с помощью мультиметра или тестера, то совершенно необязательно обращаться для проведения диагностики этой делали в специализированные мастерские.

Основные параметра ДПКВ ВАЗ 2112

Прежде чем приступить к самостоятельному определению неисправности системы зажигания ВАЗ 2112, не лишним будет ознакомиться с основными параметрами датчика коленвала, который серийно устанавливается на автомобили этой марки. Основными техническими характеристиками ДПКВ ВАЗ 2112 являются:

• Сопротивление обмотки: 570–750 Ом.
• Индуктивность обмотки: 540 мГн.

Измерив эти важнейшие параметры, можно определить целостность обмотки. Перегорание тонкого проводника внутри катушки является одной из самых частых причин выхода из строя этой детали, поэтому

Проверка с помощью мультиметра

Прежде всего, следует определиться с тем, где находится ДПКВ. Учитывая назначение этой детали, несложно догадаться, что она расположена на коленчатом валу или в непосредственной близости от него. ДПКВ ВАЗ 2112 располагается возле шкива коленвала, по которому крутящий момент передается на генератор электрического тока.

Датчик положения коленвала можно проверить с помощью мультиметра или любым другим прибором, позволяющим точно определить значение сопротивления обмотки. Работа выполняется в такой последовательности:

1. Отсоединить клеммы датчика.
2. Включить измерительный прибор и перевести его в режим измерения сопротивления.
3. Подключить щупы мультиметра к контактам ДПКВ.
4. Осуществляет измерение сопротивления обмотки датчика.

Если прибор не показывает наличия замкнутой электрической цепи, то это будет означать, что внутренняя обмотка перегорала. В норме сопротивления детали должно находиться в диапазоне 570 – 750 Ом. Учитывая тот факт, что датчик находится в труднодоступном месте, его можно вначале демонтировать, а уже после провести измерительные работы.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.
