Датчик коленвала 2114, 2113, 2115 8 клапанов

Датчик положения коленвала ВАЗ 2114, 2109, 2110, 2112 и 2115

Датчик положения коленвала ВАЗ 2114, 2109, 2110, 2112 и 2115 является электромагнитным устройством, которое производит синхронизацию работы в системе впрыска топлива. Он синхронизирует работу системы зажигания и работу топливных форсунок.

Именно поэтому этот механизм во всей системе автомобиля считается одним из основных, без него исправная работа системы впрыска топлива категорически невозможна. Нет сомнения в том, что его неисправная работа непременно приведет к различным сбоям в двигателе

Поэтому очень важно проверять его состояние, особенно, если вы собираетесь в дальний путь

Чаще всего датчик положения коленвала в ВАЗ 2109 и других моделях ВАЗа установлен возле шкива привода генератора на кронштейне. Он устанавливается так, чтобы между ним и зубчатым шкивом был небольшой зазор (его величина не должна превышать миллиметра), который выставляется с помощью подбора необходимым и соответствующих деталям шайб.

В виде специального диска выполнен зубчатый шкив, принадлежащий приводу генератора. Шкиф, который установлен на автомобиле, может быть как с резиновой проставкой, так цельнометаллическим. Стоит отметить, что цельнометаллические шкифы практически не подвергаются износу во время эксплуатации авто.

Важно только следить за тем, чтобы между его зубьями отсутствовала грязь и посторонние частицы. Повреждение же шкифа с резиновой проставкой может привести к серьёзным сбоям в работе двигателя, поэтому за его состоянием нужно следить очень внимательно

Повышенная осторожность также необходима при проведении любых работ, связанных с ремонтом или заменой деталей

Повышенная осторожность также необходима при проведении любых работ, связанных с ремонтом или заменой деталей

При условии, что датчик положения коленвала на ВАЗ 2110 неисправен, с помощью привода котроллера и шкива привода генератора может быть зафиксирована ошибка, о чём сообщит зажигание лампы.

О неисправности могут свидетельствовать такие признаки:

• остановка работы двигателя;
• неустойчивая работа двигателя при условии холостого хода;
• пропуски искрообразования;
• снижение мощности двигателя;
• самопроизвольное снижение или повышение оборотов двигателя;
• появление детонации, особенно при динамических нагрузках;
• невозможность запуска двигателя.

Теперь приступим непосредственно к снятию датчика положения коленвала ВАЗ 2115 или любой другой модели автомобиля ВАЗ. Для начала необходимо выключить зажигание, а после этого аккуратно от устройства отсоединить провода. Снимаем его после того, как на крышке масляного насоса отвернём винт, с помощью которого этот агрегат и крепится.

Теперь можно смело переходить к установке нового оборудования

Для этого на крышке масляного насоса крепим датчик, а после этого осторожно затягиваем его (момент 8-12 Н-м). Настало время присоединить провода к нашей новой детали. Датчик положения коленвала ВАЗ 2112 это элемент индуктивного типа, который предназначен для того, чтобы была выполнена максимально подходящая синхронизация углового положения коленчатого вала и работы контролера

Чаще всего он устанавливается на масляном насосе, точнее, на его крышке. Его определенное магнитное поле запросто может изменяться при вращении коленвала. Стоит помнить, что установочный зазор, которым имеется между зубом диска и сердечником устройства, ни в коем случае не должен быть равным примерно 0,8-1,2 мм. Импульсы на форсунки выдаются контролером по его сигналам

Датчик положения коленвала ВАЗ 2112 это элемент индуктивного типа, который предназначен для того, чтобы была выполнена максимально подходящая синхронизация углового положения коленчатого вала и работы контролера. Чаще всего он устанавливается на масляном насосе, точнее, на его крышке. Его определенное магнитное поле запросто может изменяться при вращении коленвала. Стоит помнить, что установочный зазор, которым имеется между зубом диска и сердечником устройства, ни в коем случае не должен быть равным примерно 0,8-1,2 мм. Импульсы на форсунки выдаются контролером по его сигналам.

Каждая инжекторная система (и ВАЗ 2109 не является исключением) имеет комплект датчиков (контролеров), чтобы получать информацию о режиме работы двигателя, и регулировать его работу. Существует несколько систем с различными датчиками, чтобы не запутаться мы рассмотрим все существующие контролеры. Когда появляются неполадки с инжектором, это означает что на ваз 2109 датчик двигателя барахлит, причем может и не один. Наша статья поможет разобраться с их расположением, признаками неисправности и подскажет, как заменить любой из них своими руками.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Как поменять датчик коленвала на «ВАЗ 2114»

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

Нестабильное функционирование силовой установке в режиме «холостого хода».

Потеря мощности, «провалы» в работе двигателя при разгоне.

«Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.

Возникновение детонации при разгоне или в режиме повышенной нагрузки.

Затрудненный пуск силового агрегата.

Крепление датчика положения коленчатого вала (поз.2) осуществляется посредством одного болта (поз. 1), что характерно практически для всех моделей автомобилей, произведенных на Волжском автозаводе. Следовательно, и алгоритм замены ДПКВ на «ВАЗ 2114» аналогичен алгори, приведенному выше.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.

В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.

Очистите посадочное место датчика синхронизации от загрязнений.

Крепление нового ДПКВ производите старыми болтами.

Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.

Предназначение и принцип функционирования датчика коленвала 2114, 2113, 2115

Датчик положения коленчатого вала предначертанный для создания импульсов, по которым контроллер согласовывает свое функционирование с тактами рабочего процесса движителя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вата в цепи датчика возникают импульсы напряжения переменного тока.
Частота возникновения импульсов одинаково подходит частоте вращения коленчатого вала. Зубья размещены по окружности шкива (через 6°). 2 из их отстоят между собой на угловом расстоянии 18°. Изготовлено это для образования в цепи датчика опорных сигналов — специфичных точек доклада, условно сравнительно которых ЭБУ задает состояние коленчатого вала — верхние мертвые точки в первичном — четвертом и 2-м дублирующем -третьем цилиндрах..

При повороте зубчатого шкива меняется магнитное поле в обмотке датчика, создавая сигналы напруги изменяющегося тока в его обмоточке. Компьютер устанавливает место и частоту поворота коленвала по сумме и частоте прохождения этих сигналов и подсчитывает
фазу и продолжительность сигналов управления распылителями и модулем поджигания. Линии ДПКВ защищаются от помех экраном, закороченным
на корпус.

Функционирование движителя с поврежденным датчиком коленвала недопустима. Датчик положения коленчатого вала починки не подлежит — в случае поломки он меняется в комплекте.

Устройство и расположение датчика положения коленвала

Датчик коленчатого вала расположен на специальном выносном кронштейне, подводящем его к специально приваренному к шкиву диску с зубьями и нулевой меткой. Если смотреть в автомобиль спереди, то он будет располагаться слева со стороны генераторы, и закрыт пластиковым защитным кожухом.  На кронштейне зафиксирован винтом М10 или иным крепежом. Для подключения к блоку управления имеется встроенный разъем, который достаточно герметично закрывает контактные соединения. Распиновка ДПКВ у всех производителей идентична. Если взять в руки вилку с датчика ключом вверх, то нумерация у него слева направо «1, 2, 3»:

• Вывод «1» — питания +12 В.
• Вывод «3» — корпус 0В.
• Вывод «2» — сигнал на ЭБУ.

За что отвечает датчик

Датчик коленвала предназначен для отслеживания скорости вращения и определения позиции поршней в цилиндрах. Он фиксирует зубья на задающем диске и относительно них производит программный расчет тактов работы системы впрыска и поджига. Существует две модификации датчика положения вала:

• с задающим диском индуктивный;
• с датчиком холла, а ответная контрольная часть выполнена в виде кольца с дорожками на разном уровне;
• оптический.

Принцип работы датчика положения коленвала

Частота коленчатого вала прямо пропорциональна количеству импульсов, которые считал датчик и тут же передал их в ЭБУ. Работает он следующим образом:

• Внутри имеется электронная схема с измерительной катушкой и разорванным сердечником.
• Когда задающий диск поворачивается, то каждый зуб оказывается на достаточном расстоянии для срабатывания сенсора.
• В результате получается импульс, который по проводам передается в блок.
• Кроме вена с зубьями на диске также будет нулевая отметка, соответствующая мертвой точке, а в датчике имеется еще одна катушка, расположенная под основной счетной.

Важное значение имеет зазор датчика коленвала. Он зависит, собственно, от типа установленного сенсора и может быть в разных пределах от 0,5 до 1,5 мм

Иногда и при первой установке требуется производить точное выставление ДПКВ. Выполняется это путем подкладывания шайб под кронштейн.

Датчик коленвала с датчиком холла

Принцип работы датчика холла основан на магнетизме. Имеется элемент Холла, а на синхронизирующем диске закреплен постоянный магнит. Когда магнит надвигается на сенсор, то формируется прямоугольный импульс. Особенность его состоит в том, что ответная часть может быть очень тонкой в отличие от индуктивного датчика, поэтому с таким устройством контроля блок получает более точную информацию о положении вала.

Оптический датчик ВМТ

Оптический датчик состоит из источника светового луча, который светит постоянно. Когда напротив него появляется преграда, он прерывается. В результате формируется импульс. Такой тип датчика нуждается в более тщательном контроле места установки, так как любая грязь может стать причиной ложного срабатывания.

Индуктивный датчик синхронизации

Еще одним типом ДПКВ является индуктивный сенсор. В нем имеется катушка индуктивности и полузамкнутый сердечник. Когда перед его контрольной частью на заданном расстоянии появляется металлический предмет, происходит замыкание магнитного потока и формируется импульс. Сенсор выполнен в герметичном корпусе, поэтому он не боится влаги и внешних загрязнений. Наибольшую популярность именно этот тип датчика, так как он проще в производстве и стоит дешевле. Для подключения требуется всего 3 провода.

Признаки неисправности

Нарушение работоспособности данного устройства сразу же проявиться. Симптомами неисправного ДКПВ являются:

• Невозможность запуска силовой установки;
• Падение динамики авто во время движения;
• Плавающие обороты на разных режимах движения;
• Перебои в работе, неустойчивость оборотов холостого хода;
• При нагрузках возможно появление детонации.

Стоит отметить, что поскольку данный датчик очень важен для функционирования силовой установки, то при его неисправности электронный блок просигнализирует об этом загоранием « Check Engine».

Конечно, причиной появления данной надписи или значка на приборной панели может быть и нарушение работы в другой какой-то системе, однако в сочетании с указанными симптомами, можно зразу предполагать, что виной всех бед с авто является именно ДКПВ.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы.  Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

Назначение и принцип работы ДПКВ

На этот механизм возложена простая, но крайне важная задача — считывать данные о положении коленчатого вала и уже передавать полученные результаты конечному звену в цепочке. Зная положение коленвала, можно легко и быстро высчитать точки, в которых располагаются поршни. По-другому определить идеальное время для подачи искры в цилиндры просто не представляется возможным. Этот механизм достаточно надёжен в эксплуатации, но временами случаются неприятные поломки и неисправности в его работе. Что же произойдет в случае поломки датчика?

Произойдет следующее: мотор перестанет работать, так как электроника будет не способна высчитать оптимальный момент для подачи искры

Вот почему так важно во время путешествия на «четырнадцатой» иметь всегда под рукой запасной датчик коленвала 2114

Также немаловажно знать принцип работы ДПКВ на ВАЗ-2114 и его отличительные особенности. Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям. Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ

Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива

Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива

Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям. Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива.

Замена

Чтобы произвести самостоятельную замену ДПКВ на ВАЗ 2115 не нужно иметь больших навыков в ремонте автомобилей. Достаточно лишь подготовить необходимый инструмент.

Для замены понадобиться:

• Пассатижи;
• Ключ на 10 мм;

Процесс замены

Работы удобнее всего выполнять со смотровой ямы или эстакады, но если таковой не имеется, то можно снять правое переднее колесо и открутить брызговик двигателя, после чего откроется свободный доступ к датчику.

Снимаем разъем с датчика;

Откручиваем болт ключом на 10мм;

Довольно часто датчик закисает в своем посадочном месте, после чего его трудно достать оттуда, для этого можно воспользоваться пассатижами и вращательными движениями достать датчик;

• Перед тем как устанавливать новый датчик необходимо очистить посадочное место, для более легкой установки;
• Сборку производим в обратном порядке;

Замена датчика положения коленвала своими руками

Практически во всех современных источниках технической информации выход из строя датчика положения коленчатого вала (далее по тексту ДПКВ), или датчика синхронизации, причинно связывается с остановкой силового агрегата транспортного средства. Какова же причина столь серьезных последствий? Она кроется в главной функции этого устройства – синхронизации работы форсунок и системы зажигания, а нарушение работоспособности данного элемента приводит к сбоям в системе подачи топлива. И единственным решением проблемы является замена датчика положения коленвала.

Несмотря на то, что поломка датчика синхронизации не относится к  часто встречающимся неисправностям, знание причин, приводящих к столь печальному итогу, принесет каждому  автолюбителю несомненную практическую пользу.

Причины выхода из строя ДПКВ:

• Механические повреждения и деформации корпуса датчика.

• Короткое замыкание витков обмотки и, как следствие, сбой импульсной генерации сигнала, посылаемого в ЭБУ (характерно для датчиков синхронизации импульсного типа).

• Деформация или обламывание зубьев шкива привода генератора.

Главным симптомом некорректной работы датчика коленвала являются самопроизвольное падение мощности силового агрегата, нарушение стабильности его работы и увеличение расхода автомобильного топлива.

Итак, неисправность определена и ее необходимо устранить.  Рассмотрим процедуру замены датчика синхронизации на примере наиболее популярных среди отечественных автолюбителей автомобилей «ВАЗ 2110» и «ВАЗ 2114».

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

• Торцевой гаечный ключ на «10».

• Комплект щупов.

• Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Как поменять датчик коленвала на «ВАЗ 2114»

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

• Нестабильное функционирование силовой установке в режиме «холостого хода».

• Потеря мощности, «провалы» в работе двигателя при разгоне.

• «Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.

• Возникновение детонации при разгоне или в режиме повышенной нагрузки.

• Затрудненный пуск силового агрегата.

Крепление датчика положения коленчатого вала (поз.2) осуществляется посредством одного болта (поз. 1), что характерно практически для всех моделей автомобилей, произведенных на Волжском автозаводе. Следовательно, и алгоритм замены ДПКВ на «ВАЗ 2114» аналогичен алгоритму замены на «ВАЗ 2110», приведенному выше.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

• Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.

• В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.

• Очистите посадочное место датчика синхронизации от загрязнений.

• Крепление нового ДПКВ производите старыми болтами.

• Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.

Какие датчики стоят на ВАЗ 2114

Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

• давления масла;
• температуры тосола;
• уровня тосола;
• уровня топлива;
• холостого хода;
• массового расхода воздуха;
• уровня жидкости в тормозной системе;
• положения заслонки дросселя;
• скорости;
• положения коленвала;
• положения распредвала, он же датчик фаз;
• кислорода;
• детонации;
• неровной дороги;
• температуры окружающего воздуха.

Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

• прибор сигнализирующий об открытых дверях;
• измеритель износа передних тормозных колодок;
• прибор-датчик света.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

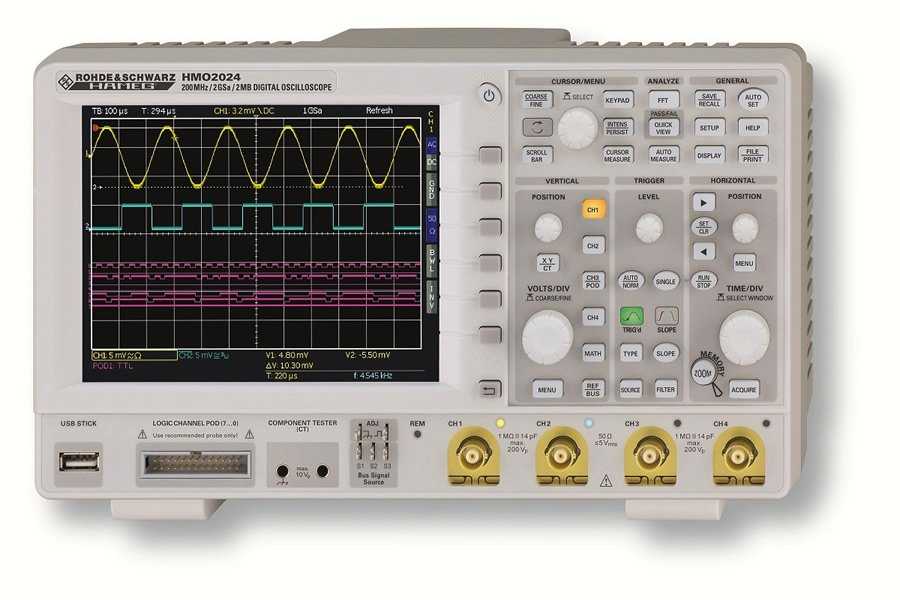

Проверка осциллографом

Осциллограф поможет показать истинную причину неисправности датчика

Для того, чтобы составить полную картину о датчиках, лучше всего воспользоваться осциллографом. Он может показать неисправности, вызвавшие нарушение работы двигателя. Например, датчик может работать правильно, но из-за биения диска синхронизации его показания будут изменяться, что неизбежно скажется на приёмистости ДВС. Применение осциллографа в данном случае — единственная возможность выяснить настоящую причину неисправности, так как он показывает изменение напряжения с течением времени. Для данной проверки датчик снимать с автомобиля не нужно.

Осциллографы бывают разных конструкций, поэтому подключаются по-разному. Следуя инструкции по применению, вы сможете воспользоваться именно своей моделью.

Как правило, минусовой вход имеет зажим типа «крокодил», для подключения к массе автомобиля, а плюсовой вход выполнен в виде иглы, чтобы можно было подключиться к проводу, проткнув изоляцию

Для правильного подключения прибора важно знать, где в жгуте находится нужный провод. По осциллограмме можно вынести точный вердикт о состоянии системы синхронизации автомобиля
