Как снять Mercruiser Starter
Предметы, которые вам понадобятся
Точный постоянный маркер
Все стартеры изнашиваются или выгорают после определенного периода использования
Для любого судового двигателя, такого как Mercruiser, важно, чтобы вы либо восстановили оригинальный стартер, либо приобрели стартер OEM. Автостартеры будут работать с морским двигателем в течение короткого времени, но автомобильный стартер не предназначен для того, чтобы выдерживать такое же злоупотребление, как морской стартер.Вы можете удалить стартер Mercruiser с минимальными усилиями и принести его в магазин для восстановления, а также избежать затрат на новый. Отсоедините отрицательную клемму аккумулятора
Отсоедините отрицательную клемму аккумулятора.
Откройте моторный отсек. Некоторые двигатели Mercruiser будут встроены в отсек, похожий на автомобиль, в то время как меньшие подвесные двигатели будут иметь капот, закрывающий двигатель, который можно снять, отпустив пружинные зажимы сбоку возле карданного вала.
Найдите стартер. Стартер Mercruiser будет похож на стартер в вашей машине.У этого будет большое цилиндрическое основание с меньшим, приваренным сверху. Самый простой способ определить местонахождение вашего стартера — это следить за положительным проводом от катушки стартера. Провод закончится соединением со стартером.
Оторвите три маленьких полоски изоленты. Используйте ленту и постоянный маркер для маркировки проводов, которые крепятся к вашему стартеру. Существует положительный провод (который идет от катушки стартера), земля (которая пойдет от стартера к блоку двигателя), и у вас может быть третий вспомогательный провод.Пометьте их так, чтобы вы могли помнить, где они прикреплены к стартеру (верх, центральный столб, боковой столб).
Отсоедините провода от стартера.
Снимите контргайки с болтов, удерживающих стартер на месте. У большинства стартеров Mercruiser есть болты, которые будут проходить снизу вверх, а не из стороны в сторону, как на стартере автомобиля. Как только гайки откроются, достаньте их снизу и вытащите болты.
Снимите стартер с моторного отсека, подняв его.
Если контргайки на болтах стартера не вращаются, используйте дополнительный торцевой гаечный ключ и зафиксируйте его на гайке болта под стартером. В некоторых конструкциях используется болт с двойной резьбой, и на каждом конце будет контргайка. Вам придется «сломать» обе стопорные гайки, чтобы их снять.
Предупреждения
Никогда не выбивайте болт. Если вы не можете вытащить болт, разбрызгайте его проникающим маслом, слегка постучите по болту головкой торцевого ключа и оставьте его на 10 минут.Нажатие на болт создаст вибрацию в металле, которая будет воздействовать маслом на длину болта. Через 10 минут вы сможете вытащить болт.
Как снять стартер на уаз буханка 409 двигатель инжектор
Там два болта. Откручиваются со стороны коробки. В корпусе стартера нарезанна резьба(сколько встречал, везде так), а на корпусе сцепления только уши под болты.
Ключ если не ошибаюсь на 14. И чтоб открутить верхний болт, нужны резиновые руки и правильно изогнутый ключ. Я откручивал снизу(пару лет назад), так изматерился.
Возможно стоит снять корзину аккумулятора и попробовать крутить его сверху. Впрочем это только предположение, надо по месту смотреть.
Другой вариант. Попробовать открутить поперечину рамы, на которой стоит коробка. И немного опустить ее на домкрате. Тогда по идее к болту можно будет нормально подлезть. Это то-же предположение, нужно смотреть по месту. Когда сцепление менял я прикидывал, вроде должно получиться
Какие модели стартеров устанавливаются на Буханку
Штатно на этот автомобиль стали устанавливать редукторный образец стартера, обеспечивающий эффективное проворачивание маховика при своих малых габаритах и весе. 1,8 кВт — минимально допустимая мощность для этого автомобиля. Оборудование с меньшим кВт просто не сможет обеспечить должный уровень работы или быстро испортится.
Самые популярные устройства, которые попадают в число разрешённых пускателей для УАЗ-452:
- БАТЭ 5112.3708 или 5112.3734;
- ЗМЗ 5732.37080004 или 34308000;
- УАЗ 5732.3758000 или 5732.3732000.
Цена этих стартеров не превышает обычно 4-4,5 тысячи рублей. Экономить на качестве, приобретая китайские аналоги, даже с такой же мощностью, не рекомендуется. Неподходящий по параметрам пускатель может существенно сократить не только ресурс агрегата, но и автомобильного мотора!
Перед покупкой деталь желательно, на всякий случай проверять на совместимость с машиной. В целях безопасного приобретения артикул стартера сопоставляется с VIN-номером Уазика на официальном сайте производителя.
Устранение неисправностей
Начинаем ремонт стартера с замены передней втулки. В авто магазинах продаются ремкомплекты для ремонта, однако учитывайте какой именно стартер у вас установлен, большой, малый или с редуктором. Однако в магазинах уже уходят от таких продаж и чаще всего можно купить всю деталь в сборе, в данном случае маску (нос). Замена производится после полной разборки стартера и не вызовет никаких затруднений, просто удалите старую, и установите новую.
Далее посмотрите на бендикс, если втулка отсутствует или разбита (большой люфт), то его лучше заменить. Можно заменить и саму втулку.
При покупке бендикса обратите внимание какая втулка, она должна быть бронзовая или на крайний случай медная, так как бронза тверже она лучше выдерживает нагрузку, но не в коем случае не берите с медно-графитовой. Так же обратите внимание на размер обгонной муфты, если она маленькая, то можно предположить, что и прослужит она не долго
Щетки должны быть сточены ровно, без разрушений и плотно прижиматься к коллектору. В противном случае замените их. Коллектор должен иметь ровную блестящую поверхность, баз признаков искрения (черный нагар) на контактах. На фотографиях приведенных ниже видно как они выглядят.
О ремонте якоря будет информация в другой статье. Думается, что Вы сами понимаете, что если медленно крутит стартер, то можно попасть в такую ситуацию когда заглушив машину, придется ее толкать, чтобы завести, или буксировать. А в зимних условиях это может быть затруднительным. Так что на затягивайте и делайте ремонт стартера своевременно.
Примерно сколько стоит ремкомплект или новый стартер, думаю, износились втулки и он идет на перекос. Клинит не заводясь. А если дело в зажигании, что делать? Честно говоря УАЗ мне все мозги вы… Двигатель не могу завести зажигание все новое, делал уже ВСЕ кроме катания на галстуке
Где-то в районе 2 т.р новый стартер стоит. Если сильный износ-лучше взять новый, иначе потом опять еб. ся со снятием- установкой. Верхнюю гайку более-менее удобно снимать (если можно это так назвать) торцевым ключом с карданчиком. Опиши, после чего у тебя движка не заводится, а то не понятно, не заводиться может по многим причинам. Всё нормально будет, не переживай!
Катался на галстуке. Завелся, тяги нет. Зажигание собрано правильно, но не отрегулировано. Потом заглох, руками дотолкали до места стоянки.
Обязательно проверь свечи и провода- у меня было такое этой зимой, не заводилась, не тянула (причем свечи и провода менял по осени на новые!). Я уже и зажигание туда-сюда крутил, и карбюратор на 2 раза перебрали- нифига! Потом поехал и как последнюю надежду купил новые провода и свечи. Поставил- чик!- и как другая машина- с пол-пинка заводится, едет отлично. Видимо одна свеча умерла и один провод (несмотря на то, что пробега-то у них было не более 2т км). Вот такая «заподляна» была. А вообще, когда все исправно, движка заводится буквально с третьего проворота коленвала.
Причины выхода из строя стартера на УАЗ Патриот и способы решения проблем
Данный автомобиль может оснащаться двигателем различных типов. От этого напрямую зависит разновидность установленного стартера. Визуально выглядят детали одинаково. Но отличается их мощность. Она может составлять, в кВт:
Необходимо при замене учитывать этот немаловажный фактор. Он позволит избежать различных проблем, иных сложностей связанных с установкой и восстановлением работы системы запуска мотора. К наиболее типичным проблемам стартера двигателя ЗМЗ-409 и его аналогов можно отнести следующее:
Нередко проблема кроется не в самом стартере, а в приходящей проводке. Может отсутствовать контакт на концах провода из-за обрыва рядом с АКБ, в иных местах. Желательно при возникновении проблем заранее проверить наличие питания. Сделать это проще всего с помощью тестера (в силу большого клиренса на УАЗ это не доставит проблем). Также при включенном зажигании можно отверткой либо куском провода замкнуть контакты на втягивающем устройстве. Если оно щелкает – реле в рабочем состоянии.
На конце его присутствует специальная шестерня со шлицами. Они входят в зацепление с маховиком двигателя и заставляют его вращаться. С течением времени шлицы постепенно стираются – это приводит к ухудшению зацепления, двигатель может просто перестать заводиться. Для проведения ревизии следует снять стартер. Бендикс находится в центре. Оценить состояние шлицов можно визуально. Нередко стартер не крутит из-за нерабочего замка зажигания либо выхода из строя обмотки статора.
Определить сам факт наличия подобной проблемы сравнительно просто. Если вал стартера вращается с серьезным усилием либо вообще не крутится – скорее всего подшипники вышли из строя. Самостоятельно осуществить их замену не удастся. Понадобится съемник, а также ряд иных специальных инструментов. В то же время замена подшипников процедура сравнительно недорогая. Цена на порядок меньше стоимости ремонта.
Как снять стартер на уаз буханка видео
Скачать
Стартер УАЗ может быть представлен в виде различных агрегатов. Данные модели имеют практически одну конструкцию. Редукторный стартер имеет 4 полюса и 4 щетки. Крепится он к картеру с помощью 2 шпилек.
Технические характеристики детали
Так устроен стартер
У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении — от рассматриваемого устройства к мотору.
Схема позволяет выяснить, исправен редукторный стартер либо нет. Что касается привода, то его пригодность определяется за счет внешнего осмотра после разборки основного агрегата. Аналогичным образом проверяется состояние щеток и коллектора. Первые детали заменяются новыми, а вторые обезжириваются бензином.
Автомеханики рекомендуют редукторный стартер периодически осматривать. Необходимо:
- проверять состояние зажимов (они не должны быть грязными, а крепления — ослабленными);
- снимать кожух и осматривать коллектор (при необходимости устраняются неполадки);
- открыть крышку, осматривая и зачищая контакты;
- подтянуть болты фиксации корпуса основного агрегата;
- снять рассматриваемое устройство для очистки от грязи.
Через каждые 32 000 км пробега рекомендуется выполнять некоторые работы по обслуживанию основного агрегата. Для этого потребуется:
- снять редукторный стартер с мотора;
- проверить коллектор и щетки (если высота последних элементов меньше 6 мм, тогда они заменяются);
- разборка стартера (замена изношенных деталей);
- в процессе сборки смазываются подшипники, втулки и прочие агрегаты.
Основные неисправности
Втягивающее реле стартера
Если якорь не вращается, тогда проводится ремонт стартера. Если нет контакта между щетками и коллектором, тогда потребуется демонтировать редукторный стартер с мотора. Затем оно разбирается, и устраняется причина неисправности.
Если нет контакта в выключателе реле стартера, тогда отсоединяется провод, снимается крышка выключателя с клемм. Подгоревшие контакты зачищаются. При наличии обрыва соединений внутри самого устройства его рекомендуется отнести в автомастерскую. Отсутствие напряжения при включенном стартере предусматривает замену выключателя системы зажигания.
При оборванной обмотке либо подгоревших контактах в реле проверяется цепь аналогичным образом, как в предыдущем варианте. Лампа присоединяется к клемме «К». Если она не будет гореть, тогда потребуется разобрать реле и зачистить контакты. В случае заедания якоря во втулке катушки первый элемент (с реле и втулкой) очищается от грязи. Отсутствие положительного результата предусматривает сдачу стартера на ремонт в автомастерскую.
Если при включении основного агрегата коленвал мотора не вращается полностью либо частично, тогда можно говорить:
- неисправности либо разряженности аккумулятора, проверяется батарея (при необходимости она заменяется);
- наличии короткого замыкания в якоре либо катушки, замыкание устраняется либо агрегат относится на ремонт;
- о тугом проворачивании коленвала мотора, в холодное время года прогревается мотор;
- о том, что из-за слабой затяжки наконечников может нарушиться цепь питания рассматриваемого устройства, в этом случае подтягиваются зажимы;
- о сильном износе подшипников, необходима отдача стартера на ремонт.
Если отсутствует контакт в зажимах (особенно у аккумулятора), тогда проверяются и подтягиваются соответствующие болты. Если неисправна либо разряжена батарея, тогда ее потребуется зарядить либо поменять. Плохой контакт обмотки либо ее неисправное состояние требует замены этого элемента или обеспечение надежного контакта. Зачастую после запуска мотора редукторный стартер не выключается. Такое явление может происходить при заедании привода и в случае спекания контактов выключателя реле. В этом случае проводятся ремонтные работы.
Автовладельцы УАЗ зачастую наблюдают заедание запорной части выключателя системы зажигания. В итоги стартер при движении транспортного средства выключается самостоятельно. В этом случае рекомендуется заменить выключатель. Сделать это можно своими руками либо с помощью профессионалов. Стартер рекомендуется отдавать на ремонт в проверенные автомастерские.
Toyota land cruiser fj60
Как снять кулису на бмв е39
«Втягивающие»
Проверить очень просто, следует пустить ток в обход коммутации стартера. То есть, тщательно рассмотрите поверхность реле, там видны три болта, либо гайки. Две большие отвечают за вход с аккумулятора, вторая за выход на стартер, третья небольшая подающая питание на замок.
Потребуется замкнуть две больших клеммы, но смотрите, чтобы при этом не касались никаких других приборов, в металлическом корпусе. Чтобы замкнуть достаточно, использовать отвертку. Если при замыкании стартер стал крутиться, значит, вся проблема в реле. Можно конечно самим разобрать и почистить контакты от диэлектрика, но лучше купить новое, которое прослужит гораздо дольше.
Как снять
Алгоритм снятия узла:
- Отключить батарею от бортовой сети автомобиля.
- Снять резиновый колпачок и отвернуть гайку, удерживающую клемму подачи питания на тяговом реле.
- Удалить клемму с болта, а затем открутить гайку, удерживающую провод положительного питания обмоток электродвигателя.
- Снять клемму, а затем приступить к откручиванию соединений, удерживающих стартер на картере сцепления.
- Выкрутить нижний болт при помощи накидного или торцевого гаечного ключа, а затем демонтировать гайку, накрученную на расположенную сверху электромотора шпильку.
- Отделить стартер от картера для последующей разборки.
Причины поломки стартера
Ремонт стартера своими руками – причины выхода стартера из строя.
Так как стартер во время запуска двигателя переносит очень большие нагрузки, особенно в зимний период, в это промежуток времени он обычно и выходит из строя.
Представьте, что во время запуска двигателя у Вас под машиной заработал сварочный аппарат, да не удивляйтесь, именно сварочный, так как сила тока в этом момент в стартере достигает около 450 А, что характерно для сварочных аппаратов.
Но если стартер включен на короткое время, то ничего страшного не произойдет. Но если ключ зажигания держать включенным долгое время, то в результате продолжительной работы стартера и воздействия большой силы тока на силовые медные контакты в тяговом реле, может произойти подгорание этих контактов, а бывает, что они вообще выгорают в результате плохих контактов.
Это приводит к тому, что стартер полностью выходит из строя. В таком случае ремонт стартера своими руками просто необходим.
Бакелит.
Еще одной причиной, по которой не стоит перегревать стартер, это наличие специального бакелита, которым пропитаны обмотки статора и ротор.
Данный бакелит очень стойкий к большим температурам, но при продолжительном перегреве и он может не справиться с поставленной задачей и оплавиться, в результате чего может произойти замыкание проводов в обмотках, т.е. межвитковое замыкание.
Так же при длительной эксплуатации стартера и не уделения к нему должного внимания с Вашей стороны, могут износиться внутренние втулки у стартера. Это приводит к тому, что ротор вращается асимметрично и ударяет об обмотку и изоляцию статора, а это опять же может привести к поломке стартера.
Щеточный узел.
Следует знать, что на стартере, как и на генераторе, имеется щеточный узел. В результате плохого контакта щеток с коллектором ротора, вследствие их износа, или выхода из строя прижимной пружины, щетки начинают искрить, а как следствие подгорать. Это в свою очередь тоже влияет не правильную работу стартера и уменьшает общую продолжительность его работы.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Подробно о свечах зажигания, как заменить на автомобиле Skoda
Итак, у Вас плохо работает или вообще не работает стартер, и Вы решили проводить ремонт стартера своими руками. Решение правильное, так как поломка может быть не значительная, а в автосервисе с вас возьмут по полной программе.
Блок предохранителей на УАЗ Патриот
Назначение
Основная задача предохранителей это исправная работа всех электрических цепей, и в случае возникновения перегрузок или коротких замыканий, в них перегорает плавкая вставка. В результате перегорания в автомобиле перестает работать какая-либо электрическая система.
Для устранения неисправности первым делом нужно проверить в каком состоянии находится плавкая вставка которая располагается в БУ (блоке управления).
Помимо этих деталей у внедорожника УАЗ Патриот имеются реле которые в случае изменений электрических и неэлектрических величин замыкают или размыкают определенные участки электрических цепей.
Где находится и Схема
В автомобиле UAZ Patriot блок расположен в салоне с левой стороны в районе коленки водителя, чтобы получить доступ к деталям нужно отвернуть винт который фиксирует крышку. Второй БУ находится в подкапотном пространстве, на левом брызговике, чтобы получить доступ к предохранителям отжимается фиксатор и в передней части снимается крышка.
Салонный БУ
Для того чтобы понять где и как располагается каждая из деталей, ниже представлена схема с номерами, которая поможет понять назначение плавких изделий и реле.
Для удобства ниже находится таблица в которой расписано за что отвечает каждая деталь.
Подкапотный БУ
Так же как и в первом случае вначале на картинке показана схема где располагаются предохранители на УАЗ Патриоте, а ниже подробное описание назначения каждого из элементов.
Расшифровка элементов в монтажном блоке расположенном в подкапотном пространстве.
Если вентилятор охлаждения не подаёт признаков жизни, первым делом проверяется в каком состояние находятся плавкие вставки и реле которые так же находятся в монтажном блоке, и отвечают за работу следующих электроприборов:
В зависимости от года выпуска и комплектации внедорожника некоторые реле могут отсутствовать.
В каких случаях требуется замена
Снятый стартер необходимо проверить на работоспособность. Первичное тестирование втягивающего реле производится подачей напряжения на клеммы, поверхность контактов зачищается мелкозернистой наждачной бумагой. Подвижные элементы должны плавно перемещаться вперед и назад, в противном случае лучше заменить реле. Электромагнитный узел крепится на корпусе стартера 2 винтами и медной шиной, удерживаемой при помощи гайки.
Для ревизии внутренней части электромотора необходимо снять заднюю крышку, которая удерживается 2 болтами. После извлечения стопорного кольца и дополнительной шайбы необходимо выкрутить 2 стяжных болта. Из корпуса извлекается щеточный узел, если угольные элементы обгорели или изношены, то необходимо установить новый блок.
Рекомендуется приобретать оригинальные запасные части, имеющие хорошее качество и обеспечивающие нормальную работу стартера.

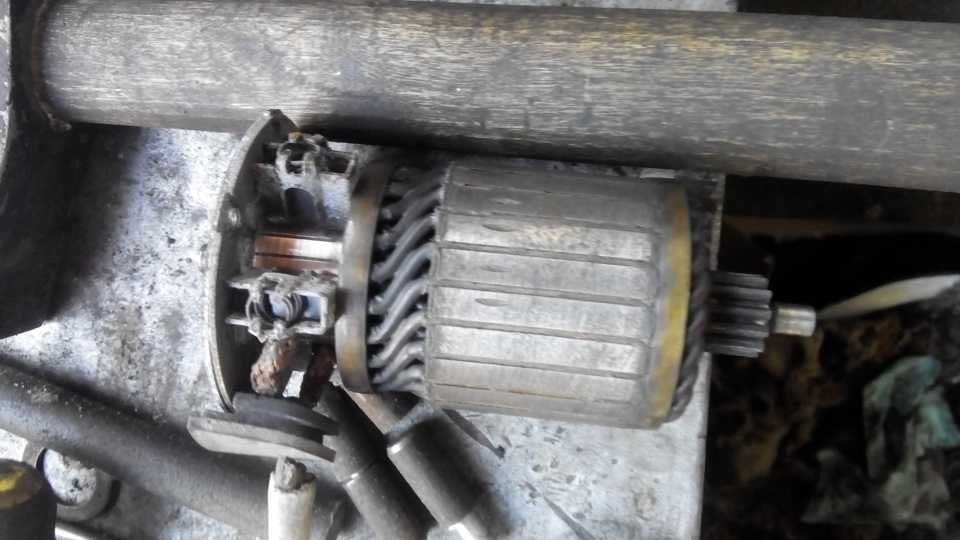

Снятый якорь осматривается, а затем тестовым прибором проверяется целостность обмоток. Поврежденный коллектор шлифуется стеклянной наждачной бумагой или протачивается на станке. Если на стальной части вала имеются задиры, ускоряющие износ подшипниковых втулок, то якорь необходимо поменять. Замена производится также при обнаружении обрывов обмоток. Статор также проверяется тестовым прибором, на внутренней металлической части не допускаются следы от вращающегося якоря. Если замена втулок не устраняет контакта, то следует поменять стартер.
Как снять
Алгоритм снятия узла:
- Отключить батарею от бортовой сети автомобиля.
- Снять резиновый колпачок и отвернуть гайку, удерживающую клемму подачи питания на тяговом реле.
- Удалить клемму с болта, а затем открутить гайку, удерживающую провод положительного питания обмоток электродвигателя.
- Снять клемму, а затем приступить к откручиванию соединений, удерживающих стартер на картере сцепления.
- Выкрутить нижний болт при помощи накидного или торцевого гаечного ключа, а затем демонтировать гайку, накрученную на расположенную сверху электромотора шпильку.
- Отделить стартер от картера для последующей разборки.
