И да и нет-смотря какая проблема с ним, дкв служит для определения фазы распредвала—>нужно для подсчета момента впрыска, длительности впрыска, момент поджига смеси(для бензина)

Бывает такое что при прогреве движок начинает троить и глохнет. Это тоже говорит о том что кабзда дкв. Когда датчик холодный, то его сопротивление изоляции обмотки в норме, как только прогревается до градусов 70 и выше-сопротивление изоляции витков падает и витки начинают коротить между собой.

Когда датчику кранты-двиг никак не заведется, даже с быстрым стартом. Не ну подхватет, но сразу заглохнет, или стрелять будет

sigmawm

2 Май 2012

#83

Привет всем, всем кому интересно знать, чем закончилась моя эпопея. Напомню, машина заводилась только с эфира, самодиагностика выдала три ошибки (34-датчик/цепь датчика подъема иглы, 15-датчик/цепь датчика положения управляющей муфты и 95-которую не нашел в описании к своей машине CD20T), и не одна из них не показала истинную причину незаводки двигателя

Были следующие предположения, на что нужно было обратить внимание: — свечи; — ТНВД (плунжерная пара, подсос воздуха, позиционер и вплоть до замены всего ТНВД); — форсунки

Но основная мысль не выходила из головы. как-то мне сказали, что все дело может быть связано с электрикой, мол где-то полетел датчик и из-за этого мозги не дают команду на впрыск топлива. Начал читать книгу, мысленно перебрал датчики которые могут повлиять на заводку, а именно датчик коленвала. Померял сопротивление ДПКВ, вместо указанного в книге 1,2. 1,5 кОм, выдало от 45 кОм и сопротивление росло, пока держишь щупы мультиметра. Додержал до 140 кОм, а дальше не стал. Снял ДПКВ, принес домой, хотел попытаться восстановить, как это уже удалось одному человеку https://www.club-nissan.ru/forums/showthread.php?t=146012

Разобрал датчик (пластмасса отковыривалась как гипс, просто крошилась), стал сматывать провод, и где-то на 200-250 витке провод закончился (не оборвался. ). А в родной катушке провода столько, что как будто и не отматывал. Искал конец провода, так и не нашел. Спрашивал у знакомого телемастера похожую катушку, к сожелению у него таковой не оказалось. Сегодня поехал на авторынок и купил новый датчик за 93 доллара (оригинал 23731-2J615). (если кому интересно, могу сказать, такой же б/у-шный датчик стоит 90-100 долларов, наверное это от того, что резкое потепление до +27 градусов, другого объяснения таких цен не вижу)

Короче, с авторынка сразу же рванул к машинке, установил датчик, завожу и опаньки, машинка наконец-то без эфира завелась. Дал поработать, заглушил, сделал самодиагностику и снова теже ошибки: 15, 34, 95. 34 — ошибка мне понятна, а за что же отвечают ошибки 15 и 95? 15 — это датчик положения управляющей муфты, что это значит? объясните на пальцах пожалуйста.

Народ! у кого есть какая-либо инфа на сей счет?

Признаки вышедшего из строя ДПКВ

Датчик положения коленвала

Вот некоторые из общих симптомов, которые помогут определить, поврежден ли датчик коленвала двигателя QG18DE:

Загорается индикация check engine. Контрольная лампа двигателя загорается по многим причинам, и в том числе — неисправность ДПКВ. Когда мотор работает в течение длительного времени, датчики перестают работать из-за повышенного уровня нагрева, в результате чего загорается индикация. Сделайте диагностику, чтобы определить причину загорания check engine.

Потеря в ускорении. Если заметили потерю ускорения на высокой скорости, это связано с неисправностью ДПКВ. Блок управления не получает правильную информацию из-за неисправного датчика, который вызывает проблемы при синхронизации систем. Нарушается регулировка впрыска топлива, что приводят к потере ускорения.

Вибрация двигателя. При выходе из строя ДПКВ положение коленчатого вала не определено. Это приводит к сильной вибрации мотора, уменьшению мощности и увеличению расхода топлива.

Увеличение расхода бензина. Момент зажигания и впрыск топлива не выполняются эффективно, что приводит к нарушению работы двигателя, увеличению расхода бензина.

Сложность запуска автомобиля. Трудности в запуске возникают по причине неправильного выбора времени и регулировки впрыска топлива, мотор не будет запускаться. Однако проблема может быть с электрической неисправностью.

Пропуск зажигания двигателя QG18DE. Бортовой компьютер не получает информации о положении поршня, что приводит к пропуску зажигания цилиндра. Это вызвано неисправным ДПКВ или поврежденной свечой зажигания.

Двигатель глохнет. Помимо проблем с ускорением на высокой скорости, если заметили, что двигатель глохнет на низкой скорости, то неприятность связана с датчиком коленчатого вала, так как нарушена синхронизация зажигания.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Датчик коленвала Nissan Primera P12

При выходе из строя датчика положения коленвала силовая установка Nissan Primera P12 начинает работать нестабильно вплоть до полного отказа заводиться

Поэтому состояние ДПКВ крайне важно при эксплуатации транспортного средства

Назначение датчика коленвала

Датчик коленвала Ниссан Примера Р12 служит для сбора информации об вращении коленчатого вала. По получаемым данным ЭБУ вычисляет положение поршней. Благодаря информации, поступающей с датчика, формируются управляющие команды в главном модуле.

От работоспособности датчика критично зависит вся силовая установка. Даже кратковременное отсутствие данных о положении коленвала ведет к невозможности работы ЭБУ. Без поступления команд обороты начинают плавать и дизель глохнет.

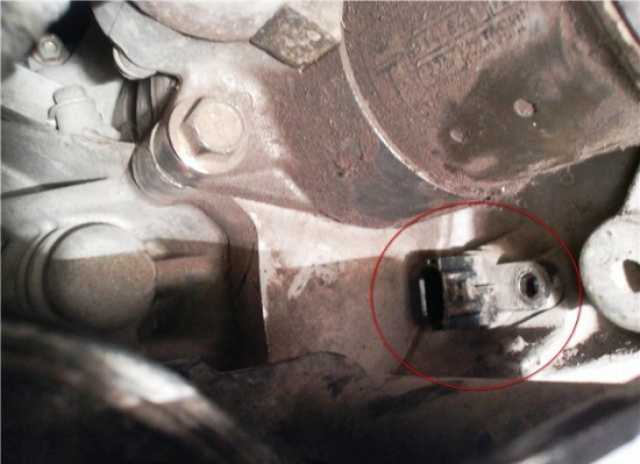

Расположение датчика коленвала на Nissan Primera P12

Датчик положения коленчатого вала установлен в задней части блока цилиндров. Чтобы увидеть, где находится ДПКВ, требуется подлезть под автомобиль и снять защиту двигателя. Посмотреть на датчик можно и через вверх. Для этого в подкапотном пространстве потребуется снять ряд узлов.

Стоимость датчика

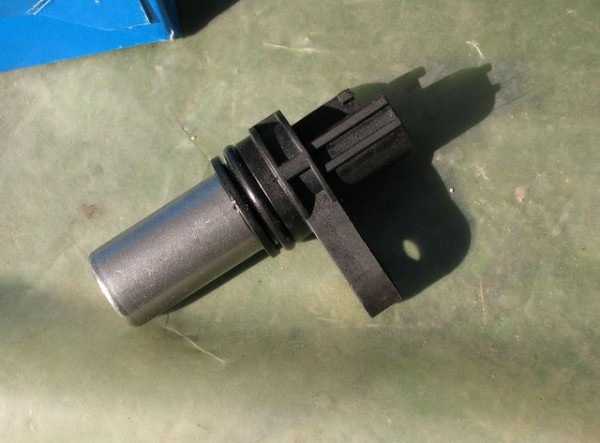

На Primera P12 используется оригинальный датчик положения коленчатого вала Nissan 237318H810. Его цена составляет 3000-5000 рублей. В продаже имеются аналоги фирменного измерителя. В таблице ниже представлен перечень наилучших альтернативных вариантов для оригинального ДПКВ на Primera P12.

Таблица — Хорошие аналоги оригинального датчика коленвала Nissan Primera P12

Производитель	Артикул	Примерная стоимость, рубль
Lucas	SEB1723	1400-2000
TRW	SEB1723	2000-3000
ERA	550851	2100-2900
FAE	79160	1400-2000
Facet	9041	1200-1800

Методы проверки датчика коленвала

При появлении подозрений на неисправность датчика положения коленвала требуется проверить его работоспособность. Начинать следует с визуального осмотра. Недопустимо наличие повреждений на корпусе датчика. Далее следует осмотреть контакты. Они должны быть чистыми и не иметь следов окисления.

Датчики положения коленвала и распредвала являются взаимозаменяемыми. При этом ДПКВ более существенно влияет на работоспособность силовой установки. Поэтому многие автовладельцы для проверки меняют их местами и пробно запускают мотор. Недостатком данного метода является риск повредить датчик распредвала во время его демонтажа.

Проверить датчик положения коленвала можно с помощью мультиметра или омметра. Для этого требуется замерить сопротивление его обмотки. Оно должно находится в пределах от 550 до 750 Ом.

При выходе из строя датчика коленвала в память ЭБУ записывается ошибка. Ее требуется считать. Полученный код после расшифровки укажет на наличие той или иной проблемы с ДПКВ.

Требуемые инструменты

Для замены датчика положения коленвала на Nissan Primera P12 необходим перечень инструментов из таблицы ниже.

Таблица — Инструменты необходимые для замены датчика коленвала

Название	Примечание
Ключ накидной	Комплект
Головка	«на 10»
Вороток	С трещоткой, карданчиком и удлинителем
Проникающая смазка	Для борьбы с заржавевшими резьбовыми соединениями
Металлическая щетка и ветошь	Для очистки рабочего пространства

Замена датчика положения коленвала возможна как через низ, так и через верх подкапотного пространства. Первый способ более предпочтителен. Для доступа со стороны днища потребуется наличие смотровой ямы, эстакады или подъемника.

Самостоятельная замена датчика на Nissan Primera P12

Для замены датчика положения коленчатого вала Primera P12 необходимо следовать пошаговому алгоритму, представленному в инструкции ниже.

• Обесточить бортовую сеть путем скидывания минусовой клеммы аккумуляторной батареи.
• Получить доступ со стороны днища Primera P12.
• Снять защиту силового агрегата

• Снять поперечину подрамника.
• Отсоединить клеммную колодку от разъема датчика положения коленчатого вала.
• Открутить болт, который фиксирует ДПКВ.
• Немного пошатывая вынуть датчик положения коленвала с его посадочного места.
• Проверить уплотнительное кольцо. При возврате на место старого датчика оно может оказаться затвердевшим. В таком случае кольцо потребуется заменить. Также стоит учитывать, что многие аналоги идут без уплотнителя. На них кольцо требуется устанавливать самостоятельно.
• Установить датчик положения коленчатого вала на место.
• Зафиксировать ДПКВ и подключить разъем.
• Собрать все в обратном порядке.
• Проконтролировать работу двигателя, запустив силовую установку.

Основные причины выхода из строя

К основным причинам выхода из строя датчика коленвала относятся:

• Естественный износ. Датчик установлен на двигатель в районе маховика. В процессе эксплуатации автомобиля он подвергается высокому перепаду температур, в результате чего его конструкция может получить микротрещины, в которые попадают жидкости, масла, что приводит к коррозии.
• Загрязнение рабочей поверхности металлической стружкой. Этот процесс значительно уменьшает чувствительность датчика, может привести к потере сигнала. Как правило, такая причина, встречается на «пожилых» авто. В большинстве случаев чистка рабочей поверхности датчика успеха не имеет.
• Механическое повреждение. Такая неисправность возможнее в результате неправильной установки, замены на датчик от другой модификации двигателя либо дорожно-транспортного происшествия.
• Обрыв электропроводки или разрушение (коррозия) разъема датчика.

Истинная причина выхода из строя большинства датчиков коленвала – разрушение электромагнитного датчика. Он представляет катушку индуктивности, намотанную на сердечник из магнитного материала. Обмотка выполнена очень тонким медным проводником в лаковой изоляции.

В результате многократного нагрева-остывания датчика, тончайший проводник может получить микроразрыв. По мере нагрева датчика виток разрывается, датчик прекращает работать, автомобиль глохнет, затем остывает, витки снова замыкается и двигатель может вновь завестись. Опытные автолюбители в такой ситуации кладут на датчик смоченную в холодной воде ветошь.

Основные причины выхода из строя

К основным причинам выхода из строя датчика коленвала относятся:

• Естественный износ. Датчик установлен на двигатель в районе маховика. В процессе эксплуатации автомобиля он подвергается высокому перепаду температур, в результате чего его конструкция может получить микротрещины, в которые попадают жидкости, масла, что приводит к коррозии.
• Загрязнение рабочей поверхности металлической стружкой. Этот процесс значительно уменьшает чувствительность датчика, может привести к потере сигнала. Как правило, такая причина, встречается на «пожилых» авто. В большинстве случаев чистка рабочей поверхности датчика успеха не имеет.
• Механическое повреждение. Такая неисправность возможнее в результате неправильной установки, замены на датчик от другой модификации двигателя либо дорожно-транспортного происшествия.
• Обрыв электропроводки или разрушение (коррозия) разъема датчика.

Истинная причина выхода из строя большинства датчиков коленвала – разрушение электромагнитного датчика. Он представляет катушку индуктивности, намотанную на сердечник из магнитного материала. Обмотка выполнена очень тонким медным проводником в лаковой изоляции.

В результате многократного нагрева-остывания датчика, тончайший проводник может получить микроразрыв. По мере нагрева датчика виток разрывается, датчик прекращает работать, автомобиль глохнет, затем остывает, витки снова замыкается и двигатель может вновь завестись. Опытные автолюбители в такой ситуации кладут на датчик смоченную в холодной воде ветошь.

Проверка датчика коленвала

Датчик коленвала, его еще называют датчиком синхронизации, играет особую роль в работе автомобиля, в том числе и на автомобилях Nissan, и требует особого к себе отношения — время от времени его работоспособность необходимо проверять.

Давайте gпосмотрим на главные проблемы, которые могу появиться при поломке или неисправности датчика коленвала. Во-первых, это снижение мощности двигателя.

Автомобиль становится не таким резвым, как раньше, особенно, когда вы захотите набрать высокую скорость. Также неисправность датчика может привести к поломке самого двигателя. Он просто перестанет заводиться. Поэтому за состоянием датчика необходимо следить особо тщательным образом.

Работает датчик так: когда включается зажигание, датчик передает импульсы в ЭБУ, тем самым синхронизирует подачу топлива.

Теперь рассмотрим вопрос поиска неисправностей датчика коленвала.

Сначала вы сразу же заметите, как ваш автомобиль изменил динамику разгона. Таким же образом двигатель может реагировать и на другие поломки, но при этом чаще всего на приборной панели загорится индикация check engine. В случае неисправности датчика таковая индикация отсутствует.

Признаки неисправности датчика:

Обороты мотора могут стать неконтролируемыми или вообщем не станут увеличиваться. Снижение мощности двигателя. Невозможность завести двигатель или невозможность удерживать холостые обороты. Также эти неисправности могут появиться и при других поломках. Также необходимо проверить состояние генератора или ремня ГРМ.

Проверяем датчик коленвала.

Датчик расположен в труднодоступном месте, так что при работах запаситесь терпением и подходящим инструментом. Датчик возможно демонтировать проверить двумя способами:

Первый: в момент демонтажа обозначьте метками место его расположения. Визуально осматриваем датчик на предмет загрязнений и повреждений корпуса и контактов.

При обнаружении грязи протираем датчик бензином или спиртом. Помните, что контакты необходимо вымыть тщательно до полного удаления загрязнений. Далее используем Омметр – будем измерять сопротивление обмотки. Датчик можно считать исправным, если его сопротивление находится в пределах 550-750 Ом.

Второй способ требует наличие омметра с большим диапазоном шкалы измерений и прибора для измерения индуктивности. Для получения максимально точных результатов измерений работы проводятся при температуре воздуха не ниже 20-22 градусов по Цельсию.

Сначала измеряется индуктивность обмотки датчика. Она должна находиться в пределах 220-400 мГн. Омметром измеряем сопротивление изоляции – она должна иметь сопротивление не более 20 мОм. Если величина оказалась выше, значит датчик, скорее всего, сломан.

Оба способа вполне могут показать состояние датчика. Взамен неисправного установите новый датчик по меткам, оставшимся при демонтаже старого.

Признаки вышедшего из строя ДПКВ

Датчик положения коленвала

Вот некоторые из общих симптомов, которые помогут определить, поврежден ли датчик коленвала двигателя QG18DE:

Загорается индикация check engine. Контрольная лампа двигателя загорается по многим причинам, и в том числе — неисправность ДПКВ. Когда мотор работает в течение длительного времени, датчики перестают работать из-за повышенного уровня нагрева, в результате чего загорается индикация. Сделайте диагностику, чтобы определить причину загорания check engine.

Потеря в ускорении. Если заметили потерю ускорения на высокой скорости, это связано с неисправностью ДПКВ. Блок управления не получает правильную информацию из-за неисправного датчика, который вызывает проблемы при синхронизации систем. Нарушается регулировка впрыска топлива, что приводят к потере ускорения.

Вибрация двигателя. При выходе из строя ДПКВ положение коленчатого вала не определено. Это приводит к сильной вибрации мотора, уменьшению мощности и увеличению расхода топлива.

Увеличение расхода бензина. Момент зажигания и впрыск топлива не выполняются эффективно, что приводит к нарушению работы двигателя, увеличению расхода бензина.

Сложность запуска автомобиля. Трудности в запуске возникают по причине неправильного выбора времени и регулировки впрыска топлива, мотор не будет запускаться. Однако проблема может быть с электрической неисправностью.

Пропуск зажигания двигателя QG18DE. Бортовой компьютер не получает информации о положении поршня, что приводит к пропуску зажигания цилиндра. Это вызвано неисправным ДПКВ или поврежденной свечой зажигания.

Двигатель глохнет. Помимо проблем с ускорением на высокой скорости, если заметили, что двигатель глохнет на низкой скорости, то неприятность связана с датчиком коленчатого вала, так как нарушена синхронизация зажигания.

Связанные проблемы

При выявлении дефектов необходимо убедиться в отсутствии других неисправностей, имеющих непосредственную связь с ДПКВ.

Если датчик «прозванивается», а претензии к целостности контактной группы отсутствуют, неисправность может быть связана с отсутствием зубцов на задающем диске. Или зуб может быть обломан частично и срабатывание может быть не на одном участке зуба, как должно быть, а на двух и даже трех.

Контролирующее устройство фиксирует пропуски и передает команды на ЭБУ, тем самым путая управляющий блок. Такую проблему можно диагностировать на СТО, а для ремонта нужен венец маховика.

Вторая связанная причина — сбои в работе ДМРВ (датчик массового расхода воздуха).

В его функции входит определение расхода воздуха, а функционально он оказывает влияние на ДПКВ. Для диагностики и выявления неисправности также необходимо обратиться в сервисный центр.

Следующая потенциальная проблема — появление «восьмерки» на маховике, из-за чего ДПКВ начинает работать неправильно. В таком случае необходимо поменять поврежденную деталь.

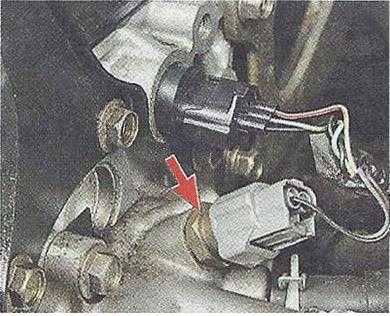

Где находится

Находиться датчик положения коленчатого вала рядом со шкивом генератора и синхронизационным диском. Отличается от прочих датчиков авто наличием достаточно длинного провода (около 70 см) с разъемом.

Проверяем жидкое стекло Silane Guard для кузова
Привет, друзья! Хочу похвастаться: машине 12 лет, а выглядит, будто с конвеера. Яркая, зеркальная, водители из других рядов засматриваются. Хотите так же? Узнайте, как я это сделал, в моем блоге: даю пошаговую инструкуцию по уходу.

1. Отсоедините кабеля от клеммы аккумуляторной батареи с обозначением «-» .

3. Отсоедините защиту картера, если она есть.

4. Вывинтите болт, который фиксирует кожух датчика. (на «8» или на «10», в зависимости от двигателя)

6. Надавите на крепление колодки жгута кабелей.

8. Выкрутите болт крепления и вытяните датчик из предусмотренного для него места в головке цилиндров.

При выполнении замены нужно оставлять зазор между сердечником устройства и диском синхронизации. Именно в этом случае будет обеспечена точность и достоверность подаваемой на ЭБУ информации. Величина зазора для различных моделей разная.

Зачастую она находиться в диапазоне от 0,5 до 1,5 мм. Отрегулировать его можно с использованием шайб. Их установка осуществляться между посадочным местом и непосредственно самими датчиком положения коленчатого вала.

Где находится ДПКВ QG18DE?

Очевидно, это должно быть близко к КВ. Отметим, что ДПКВ часто путают с датчиком поворота распределительного вала. Внешне они похожи, но не взаимозаменяемы (у них разная прошивка). У первого артикул 237314М500, а у ДПРВ — 0815662033. Вот как они расположены на схеме.

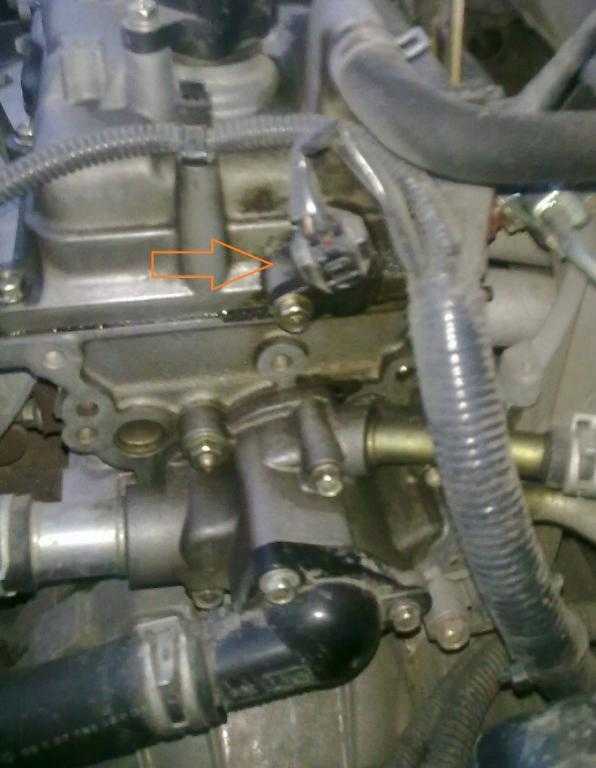

Расположение ДПКВ

На схеме видно, что ДПВР расположен на блоке цилиндров под крышкой клапанов. ДПВК находится на блоке цилиндров внизу, со стороны водителя, около кронштейна крепления. Сверху без зеркала его увидеть невозможно. Если разобрать воздуховод вместе с крышкой воздушного фильтра, тогда его можно увидеть через зеркало, нащупать рукой и при определенной сноровке даже заменить. Но лучший способ — сделать это снизу, воспользовавшись смотровой ямой, подъемником или эстакадой.

Замена ДПКВ

Убираем снизу защиту двигателя QG18DE. Зная примерное расположение по мануалу, пытаемся занять наиболее удобную позицию для работы. Понадобятся головка на 10, трещотка, отвертка, проникающая смазка WD-40. Замена происходит так:

Изображение с https://www.drive2.ru/l/4353516/

• Наносим проникающую смазку на болт, затем откручиваем крепление датчика коленвала.
• Слегка расшатывая корпус ДПКВ пытаемся вытащить его из гнезда, можно использовать отвертку.
• Вставляем в гнездо новый датчик, крепим болтом к БЦ, затем ставим клипсу на место.

Расположение ДПКВ, фото https://www.drive2.ru/l/4353516/ Пробуем запустить двигатель, работа на холостых оборотах должна улучшится. Попробуйте проверить работу, двигаясь на скорости. Улучшение динамики разгона автомобиля укажет, что исправность устранена. При этом chec engine исчезнет.

Где Находится Датчик Коленвала Nissan Primera P12

Датчик коленчатого вала в примере Nissan P12, где является

Модернизированная версия знаменитого девятикорпусного «ВАЗа». ВАЗ 2114 появилась в серийном производстве в 2003 году. Сначала устанавливали восьмиклапанный восьмилитровый двигатель ВАЗ-2111, затем это был 1,6-литровый ВАЗ-11183, и в 2010 году начал ставить двигатель ВАЗ 21126 с объемом 98 литров. с. Эти блоки связаны между собой тем, что в них впрыскивается топливо.

Назначение датчика положения дроссельной заслонки и принцип его работы

Инжекционные двигатели требовали установки большинства автоматических устройств, которые регулируют и контролируют работу всех систем электростанции. Принцип работы привода одного из главных устройств, регулирующих подачу топлива в двигатель. дроссельной заслонки изменился. Привод стал электронным, электрически управляемым. Отличие его от механического состоит в следующих процессах:

• отсутствует механическая связь между педалью газа и дросселем;
• Режим ожидания регулируется движением самого затвора.

Поскольку между педалью и демпфером нет надежного соединения, наш клиент остается под контролем электрических систем. В этой схеме наряду с блоком управления датчик дроссельной заслонки играет важную роль.

Само устройство установлено на той же оси, что и дроссельная заслонка. Работает как потенциометр:

• 5 Электрический сигнал поступает на один выход датчика, обратный. к земле. На третьем канале электрический сигнал отправляется от подвижного контакта на контроллер. Когда клапан вращается, напряжение, поступающее от ползунка токосъемника, изменяется на выход;
• при выключении зажигания можно измерять напряжение, подаваемое на TPS, с помощью измерительного прибора. Для этого установите иглы зонда на входной контакт на землю. Если дроссель закрыт, тестер должен показывать не более 0,7 В и даже не менее 0,5 В. При запуске двигателя напряжение должно увеличиваться при открытии клапана и показывать 4 В (0,3), когда оно очень открытый;
• при изменении угла открытия дроссельной заслонки напряжение, поступающее на контроллер от ползунка DPDZ, изменяется и регулирует подачу топлива;
• TPSD связан с устройством управления незанятым сервисом (IAC). При запуске, если заслонка находится в закрытом положении, когда контроллер получает такой сигнал от датчика, он подключает IAC и дополнительный воздух поступает в двигатель, минуя прилагаемую заслонку.

Размещение ТПН на ВАЗ 2114

Необходимо следить за работой DPDZ, измеряя сопротивление омметром. Для этого устройство подключается к входным и выходным контактам датчика. При нажатии педали акселератора в этом случае должно произойти плавное изменение сопротивления устройство показывает ноль или сопротивление уходит в бесконечность, это указывает на ошибку TPS на ВАЗ 2114.

Опытные автомобилисты советуют брать ВАЗ 2114 ДПЗЗ от , «Москва», «Ще, «Автоэлектрика», «Калуга» (Автоэлектричество бесконтактное ДПС).

Симптомы датчика положения дроссель

Когда двигатель автомобиля, особенно наполненный любыми электрическими средствами внутри, возникают всевозможные проблемы. Если учесть одну из частей этого электрического внутри. датчик дроссель ВАЗ 2114, признаки неисправности следующие:

• на холостом ходу наиболее вероятные высокие обороты являются более подходящим знаком;
• заметное снижение мощности двигателя и ухудшение реакции дроссельной заслонки;
• при нажатии на акселератор, погружение и вытягивание;
• холостой ход;
• двигатель самопроизвольно выключается при переключении передач.

Nissan Например. Замена датчика коленчатый вал и распредвал.

Мой канал подписан на друзей.

Естественно, такие признаки, конечно, появляются по другим причинам, но для ТПС они очень характерны. Это легко проверить, измерив сопротивление, ничего не нужно удалять, но с большой вероятностью можно будет определить причину проблем с двигателем.

По промышленным критериям на ВАЗ 2114 установлены двигатели с пленочным резистором, срок службы такого устройства составляет около 50 000 км. В большинстве случаев сбой или несбалансированная работа происходит по следующей причине.

Виды и принцип работы датчиков АКПП

Основной целью системы управления АКПП можно назвать определение оптимального момента, в который должно произойти переключение передачи. Для этого необходимо учесть множество параметров. Современные конструкции оснащены динамической программой управления, позволяющей подбирать соответствующий режим в зависимости от условий эксплуатации и текущего режима движения автомобиля, определяемых датчиками.

В автоматической коробке передач основными являются датчики скорости (определяющие частоту вращения на входном и на выходном валах КПП), датчики давления и температуры рабочей жидкости и датчик положения селектора (ингибитор). Каждый из них имеет свою конструкцию и предназначение. Также может использоваться информация и от других датчиков автомобиля.

Датчик положения селектора

При изменении положения селектора выбора передач его новую позицию фиксирует специальный датчик положения селектора. Полученные данные передаются на электронный блок управления (зачастую он отдельный для АКПП, но при этом имеет связь с ЭБУ двигателя автомобиля), который запускает соответствующие программы. Это приводит гидравлическую систему в действие согласно выбранному режиму движения (“P(N)”, “D”, “R” или “M”). В инструкциях к автомобилям данный датчик часто обозначается как “ингибитор”. Как правило, датчик находится на валу селектора коробки передач, которая, в свою очередь, располагается под капотом автомобиля. Иногда для получения информации он соединен с приводом золотникового клапана выбора режимов движения в гидроблоке.

Датчик положения селектора АКПП можно назвать “многофункциональным”, поскольку сигнал с него также используется для включения огней заднего хода, а также для контроля работы привода стартера в режимах «P» и «N». Существует множество конструкций датчиков, определяющих положение рычага селектора. В основе классической схемы датчика используется потенциометр, который изменяет свое сопротивление в зависимости от положения рычага селектора. Конструктивно он представляет собой набор резистивных пластин, по которым перемещается подвижный элемент (ползунок), который связан с селектором. В зависимости от положения ползунка будет изменяться сопротивление датчика, а значит, и выходное напряжение. Все это находится в неразборном корпусе. При возникновении неисправностей датчик положения селектора можно прочистить, открыв путем высверливания заклепок. Однако настроить ингибитор для повторной работы достаточно сложно, поэтому проще просто заменить неисправный датчик.

Снятие и установка датчика температуры охлаждающей жидкости

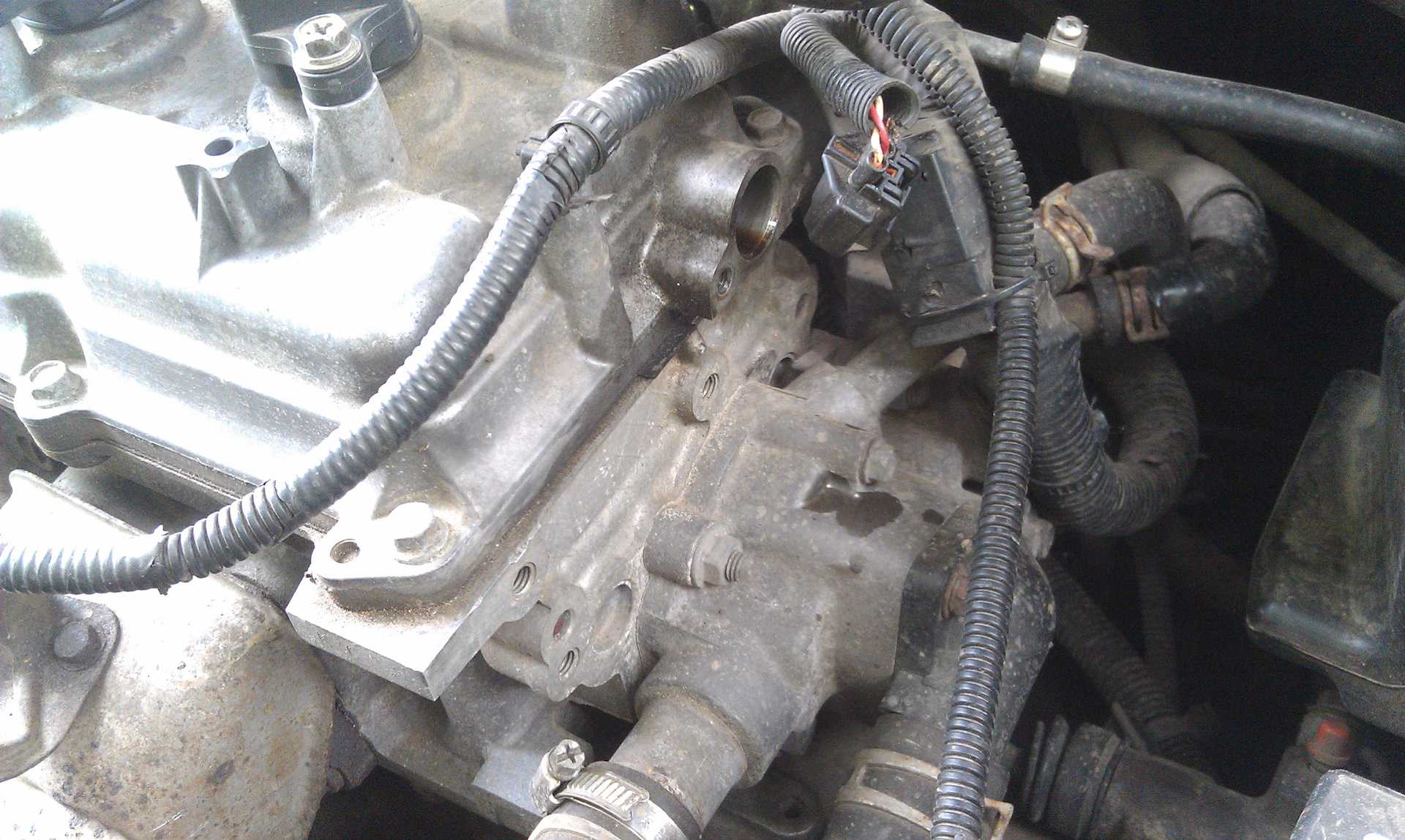

Датчик ввернут в отверстие переднего патрубка водяной рубашки головки блока цилиндров.

Вам потребуется ключ «на 19».

1. Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

2. Ослабьте затяжку датчика и…

3. …выверните его из отверстия патрубка вместе с уплотнительным кольцом.

4. Проверьте сопротивление датчика. При 20°С исправный датчик должен иметь сопротивление 2,2–2,4 кОм.

Сопротивление датчика изменяется в зависимости от температуры в широком диапазоне.

При высокой температуре сопротивление датчика низкое (70 Ом при 130 °С), а при низкой – высокое (100,7 кОм при –40°С).

5. Устанавливайте датчик в порядке, обратном снятию.
