Датчик температуры двигателя на пежо 307 308

Какие датчики температуры установлены на Peugeot 308

Контролеров по температуре автомобиль Peugeot 308 насчитывает не так уж много.

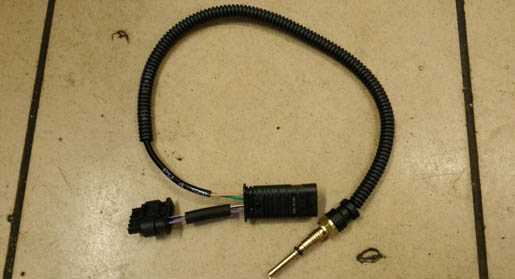

Датчик температуры охлаждающей жидкости.

Устанавливается в транспортных средствах для определения температурного диапазона работы двигателя и предоставления информации на контрольную панель в салон автомобиля. Регулятор контактирует с электронным блоком управления (ЭБУ), таким образом, позволяя осуществлять регулировку состава топливной смеси. Найти его можно на термостате, если смотреть со стороны салона авто.

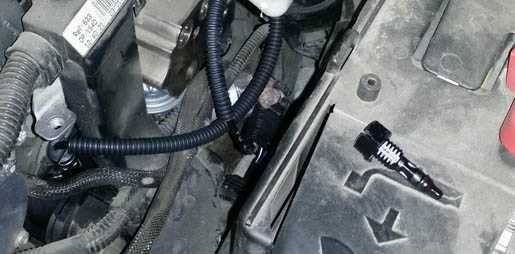

А вот и место его установки.

Зачастую данное устройство выходит из строя из-за своих внутренних неисправностей, передавая водителю неверную информацию. Иногда причиной может послужить обильное выделение антифриза в системе, который попадая на разъемы, движется дальше – к блоку управления силовым агрегатом. Это хорошо, если в результате обходятся простой заменой устройства, но бывают и более серьезные случаи, когда из-за некачественного уплотнительного кольца оборудования приходится полностью менять «мозги» и весь жгут проводов под капотом автомобиля.

Некорректная работа устройства влечет за собой:

• машина заводится не с первого раза и работает с перебоями;
• начинаются проблемы при работе авто на холостом ходу.

Носит информативный характер и указывает температуру окружающей среды вне машины. В конструкциях различных автомобилей этот датчик может встречаться в любом месте, например, для Пежо 308 таким местом является боковое зеркало.

Датчик температуры всасывающего воздуха (ДТВВ).

Автомобиль использует несколько систем, которые отвечают за контроль работы мотора. Одной из таких является ДТВВ, нарушения в работе которого могут привести к неприятным последствиям с производительностью двигателя.

Устройство выполняет контроль за температурой воздуха, поступающего к агрегату. Функцией датчика является изменение соотношения топлива и воздуха для создания горючей смеси. При неправильной работе контролера могут возникнуть следующие проблемы с автомобилем:

• повышение оборотов силового агрегата при холостом ходе;
• завышение расхода горючего сверх нормы.

При этом возникает ошибка Р0098 на панели управления, сигнализирующий о неполадках в подаче воздуха. Причиной появления сигнала может быть засорение датчика или его контактов.

Наименование датчиков	Производитель	Артикул	Цена, руб.
ДТОЖ	BOSCH DELPHI FACET	0 986 280 404 TS10277 7.3328	1250 570 890
Датчик температуры наружного воздуха	Peugeot/Citroen Peugeot/Citroen	6445F9 6445F9	1810 1790
ДТВВ	Vernet Citroen/Peugeot	AS0014 96646125	1000 450

ДТОЖ

Регулятор температуры охлаждающей жидкости служит для индикации рабочего режима температуры силового агрегата и передачи этих показаний на пульт управления. Также ДТОЖ взаимодействует с блоком управления, позволяя регулировать состав топливной смеси. В автомобилях Пежо 307 датчик антифриза находится в термостате, из салона.

Автомобиль ДТОЖ Пежо 307

Чтобы произвести замену, необходимо сделать следующее:

1. Снимите корпус элемента воздушного фильтра.
2. Открутите крышку расширительного бачка антифриза, чтобы сбросить давление в системе.
3. Завинтить колпачок.
4. Снимите разъем.
5. Снимите удерживающую клипсу.
6. Извлеките устройство и замените его новым.

Коленвала

Датчик коленвала используется для передачи данных о положении коленчатого вала, определения частоты его вращения. Устройство передает данные на блок управления силовым агрегатом, что позволяет регулировать зажигание. Находится девайс в передней части, где стыкуются мотор и коробка передач. Для замены его нужно просто извлечь и заменить новым.

Контроллеры антиблокировочной тормозной системы устанавливаются на ступицах колес. Эти девайсы применяются для считывания и передачи данных на блок управления АБС о скорости каждого колеса. Датчики АБС в автомобилях с АКПП осуществляют передачу данных на коробку о скорости транспортного средства на спидометр.

Замена Датчика Температуры Охлаждающей Жидкости Пежо 308 ~ VESKO-TRANS.RU

Смена датчика температуры на Пежо 308

У Пежо 308 при происходит типо перегрев мотора, однако реальная причина кроется в поломке датчика температуры тосола.

Сначала, начнет прыгать стрелка температуры, как происходит в данной видеозаписи:

Дальше датчик температуры совсем придет в негодность и стрелка опустится в зону перегрева мотора.

Существует ряд корпусов термостата с датчиком, который а возможно встроен вовнутрь либо помещен снаружи. Произвести смену внешнего датчика полностью нетрудно. Необходимо поднять электронный пластмассовый жгут, изъять скобку, произвести отсоединение электронного разъема, убрать старенькый датчик температуры и поменять прорезиненное уплотнительное кольцо.

Давайте остановимся подробнее на смене встроенного датчика температуры, чтобы высвободить себя от вопроса с перегревом мотора. Чем, интегрированный датчик нельзя поменять, если не поменять сам корпус термостата, но французские отечественные изготовители это предусмотрели и разработали новый датчик-вставку, который нужно вкрутить в воздухоотводчик в охлаждающей системе. На фото представлен конкретно Данный датчик.

Датчик температуры живет своей жизнью Peugeot 408 1,6 Пежо 408 2012 года

Датчик температуры живет собственной жизнью Peugeot 408 1,6 Пежо 408 2012 года Благодарю Вас за просмотры и за подписку.

Датчик t peugeot 308

Неисправный датчик температуры. Peugeot 308.

Но чтобы датчик поменять на спускную трубку, его нужно сначала найти. На стандартной Peugeot 308 это можно произвести, открутив резонатор и воздушный впускной патрубок.

Чтобы избежать ожога горячим антифризом, перед заменой необходимо спустить давление из системы охлаждения, открутив при этом крышку с расширительного бочка. Отвинтите крышку, подождите несколько секунд и завинтите ее обратно. Из открученного воздухоотводчика охлаждающая жидкость литься не должна, но если это происходит и выливается несколько капель – это нормально, тем более, после такой процедуры не потребуется специально производить прокачку системы охлаждения.

А вот на турбо Peugeot 308 поменять датчика несколько сложнее, для этого необходимо отсоединить 2 патрубка, иначе не получится достать до нужной детали. Необходимо включить электрические разъемы, и Вы увидите датчик, находящийся в глубине. В результате установки датчика температуры на турбо версию Пежо 308, совершать прокачку системы охлаждения также не требуется.

Безусловно, встроенный датчик температуры можно поменять гораздо проще, если заменить корпус термостата. А вот по стоимости это выходит намного дороже.

Кстати, несколько лет назад производители Peugeot обнаружили заводской брак в системе термостата и отозвали ряд Пежо 308, вне зависимости от года выпуска, для устранения неполадок за счет компании.

замена датчика температуры ож — Peugeot 308, 1.6 л., 2008 года на DRIVE2

Всем здрасти, машин мой по утрам начал чудить, врубать карлосона на на холодную, пропеллер включает датчик, итого-прокладка под датчиком навернулась и датчик весь был в ож и все вокруг датчика, ну и было что стрелка прыгала иной раз в красную зону без всяких на то оснований, короче старый датчик на выброс.Там все просто: отключаем клемму + АКБ, снимаем резонатор воздухозаборника и все его части включая гофру, отсоединяем контакты от лотка с проводами идущими на двигатель, и аккуратно его отодвигаем. Отключаем клемму с датчика, снимаем шпонку с датчика ( открутите пробку на бачке, а то все в антифризе будет) и вынимаем его, подлазить туда неудобно пипец, остальное в обратной последовательности. Итог все пучком никаких ошибок)

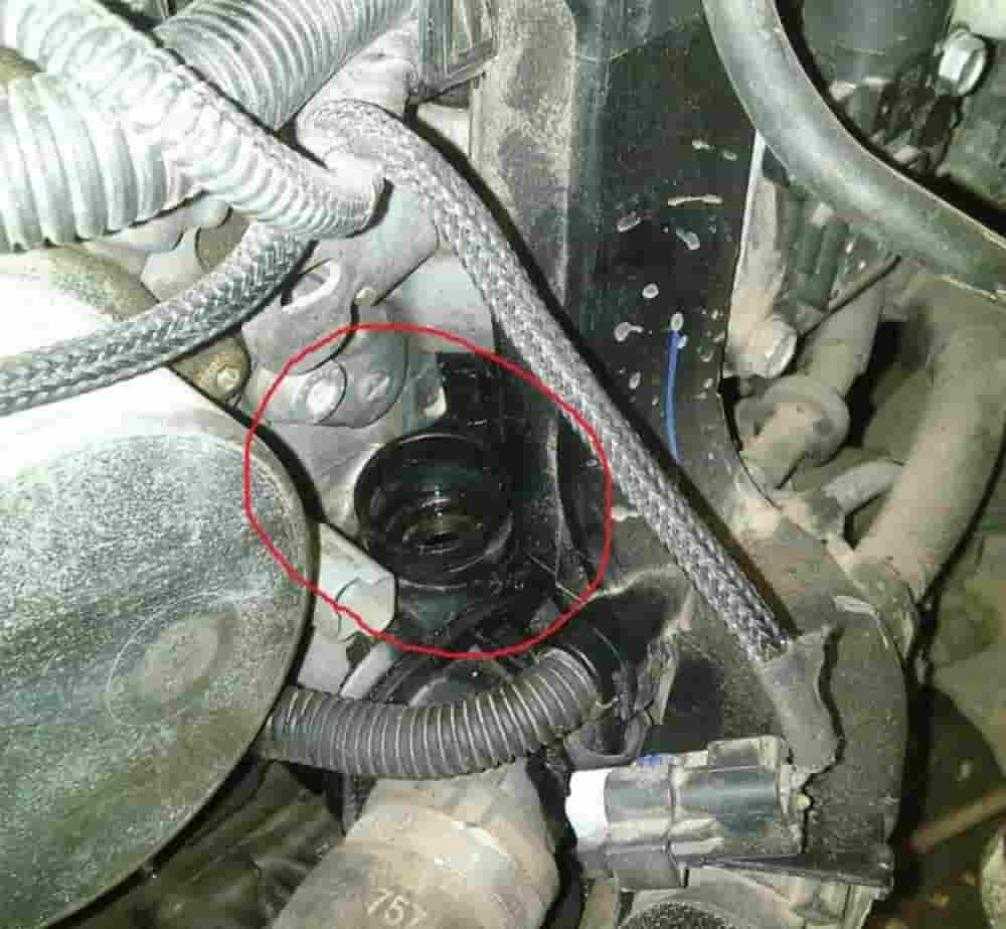

Посадочное под датчик, лоток с проводами немного сдвинут

Старый весь в антифризе

Шпонка для крепления датчика

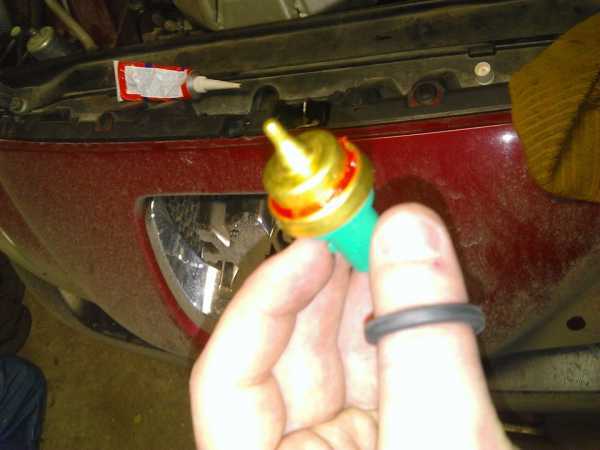

Новый промазал немного герметиком

Готово!

Номер кому надо

Цена вопроса: 1 100 ₽

Какие датчики температуры установлены на Peugeot 308

Контролеров по температуре автомобиль Peugeot 308 насчитывает не так уж много.

Датчик температуры охлаждающей жидкости.

Устанавливается в транспортных средствах для определения температурного диапазона работы двигателя и предоставления информации на контрольную панель в салон автомобиля. Регулятор контактирует с электронным блоком управления (ЭБУ), таким образом, позволяя осуществлять регулировку состава топливной смеси. Найти его можно на термостате, если смотреть со стороны салона авто.

А вот и место его установки.

Зачастую данное устройство выходит из строя из-за своих внутренних неисправностей, передавая водителю неверную информацию. Иногда причиной может послужить обильное выделение антифриза в системе, который попадая на разъемы, движется дальше – к блоку управления силовым агрегатом. Это хорошо, если в результате обходятся простой заменой устройства, но бывают и более серьезные случаи, когда из-за некачественного уплотнительного кольца оборудования приходится полностью менять «мозги» и весь жгут проводов под капотом автомобиля.

Некорректная работа устройства влечет за собой:

• машина заводится не с первого раза и работает с перебоями;
• начинаются проблемы при работе авто на холостом ходу.

Носит информативный характер и указывает температуру окружающей среды вне машины. В конструкциях различных автомобилей этот датчик может встречаться в любом месте, например, для Пежо 308 таким местом является боковое зеркало.

Датчик температуры всасывающего воздуха (ДТВВ).

Автомобиль использует несколько систем, которые отвечают за контроль работы мотора. Одной из таких является ДТВВ, нарушения в работе которого могут привести к неприятным последствиям с производительностью двигателя.

Устройство выполняет контроль за температурой воздуха, поступающего к агрегату. Функцией датчика является изменение соотношения топлива и воздуха для создания горючей смеси. При неправильной работе контролера могут возникнуть следующие проблемы с автомобилем:

• повышение оборотов силового агрегата при холостом ходе;
• завышение расхода горючего сверх нормы.

При этом возникает ошибка Р0098 на панели управления, сигнализирующий о неполадках в подаче воздуха. Причиной появления сигнала может быть засорение датчика или его контактов.

Наименование датчиков	Производитель	Артикул	Цена, руб.
ДТОЖ	BOSCH DELPHI

0 986 280 404 TS10277 7.3328
1250 570 890
Датчик температуры наружного воздуха Peugeot/Citroen Peugeot/Citroen

1810 1790
ДТВВ Vernet Citroen/Peugeot AS0014 96646125 1000 450

Замена датчика температуры на Пежо 308

У Пежо 308 иногда происходит якобы перегрев мотора, но настоящая причина кроется в поломке датчика температуры охлаждающей жидкости.

В первую очередь, начнет прыгать стрелка температуры, как происходит в данной видеозаписи:

Далее датчик температуры окончательно придет в негодность и стрелка опустится в зону перегрева двигателя.

Существует ряд корпусов термостата с датчиком, который может быть встроен внутрь или помещен снаружи. Произвести замену наружного датчика абсолютно несложно. Нужно поднять электрический пластиковый жгут, изъять скобку, произвести отсоединение электрического разъема, устранить старый датчик  температуры и заменить прорезиненное уплотнительное кольцо.

Давайте остановимся подробнее на замене встроенного датчика температуры, дабы освободить себя от вопроса с перегревом мотора. Естественно, встроенный датчик нельзя заменить, если не сменить сам корпус термостата, однако французские производители это предусмотрели и разработали новый датчик-вставку, который необходимо вкрутить в воздухоотводчик в системе охлаждения. На фотографии представлен именно этот датчик.

Но чтобы датчик поменять на спускную трубку, его нужно сначала найти. На стандартной Peugeot 308 это можно произвести, открутив резонатор и воздушный впускной патрубок.

Чтобы избежать ожога горячим антифризом, перед заменой необходимо спустить давление из системы охлаждения, открутив при этом крышку с расширительного бочка. Отвинтите крышку, подождите несколько секунд и завинтите ее обратно. Из открученного воздухоотводчика охлаждающая жидкость литься не должна, но если это происходит и выливается несколько капель – это нормально, тем более, после такой процедуры не потребуется специально производить прокачку системы охлаждения.

А вот на турбо Peugeot 308 поменять датчика несколько сложнее, для этого необходимо отсоединить 2 патрубка, иначе не получится достать до нужной детали. Необходимо включить электрические разъемы, и Вы увидите датчик, находящийся в глубине. В результате установки датчика температуры на турбо версию Пежо 308, совершать прокачку системы охлаждения также не требуется.

Безусловно, встроенный датчик температуры можно поменять гораздо проще, если заменить корпус термостата. А вот по стоимости это выходит намного дороже.

Кстати, несколько лет назад производители Peugeot обнаружили заводской брак в системе термостата и отозвали ряд Пежо 308, вне зависимости от года выпуска, для устранения неполадок за счет компании.

Замена предохранителей Peugeot 308

• Обуждение раздела Замена предохранителей Peugeot 308
• Комус Плучас
• Спасибо вот вопрос ты в конце выключаеш зажигание?
• Владимир
• всё по полкам разжевал)))
• Депп Титчин

Спасибо Паша с Рождеством.Скажи пожалуйста я поменял датчик поменял привод и через месяц примерно стрелка опять прыгает.на 4 передаче на тохометре 30тис, а на спидометре 60 и прыгает. Заранее Спасибо и с праздником

1. Уоррен
2. Ну если замыкание при 90-95градусов то значит это либо датчик либо вентилятор охлаждение,это же логично.
3. Alva
4. Ваще классно
5. Леонардо

Здравствуйте. у меня вопрос. Машина Газель 6 контактов…хочу переделать на 5 контактов моторчик от Nissan Sunni. Как это сделать?

Ксеня

лада гранта. уже все проверил. реле работаеть шелкает при вкл зажинаие. предох тоже норма новую поставил хотя своя тож норм. на бенз насос ток нету. что делать?????

• Сипюгов Бобо
• Какие сопротивления обмоток норме должны быть, что значит целая, может быть межвитковое
• Barnett

Привет Алекс! Респект тебе и уважуха за такое трудолюбие… Но стоит ли эта руина таких работ?

Маргит

Наверное это не корозия чуваки. Такая ‘хорошая’ незамерзайка. Всё для людей..

Таргульян

Поздравляю с ежегодным опупенным транспортным налогом! Корми теперь медведева.

Ярема

У меня на Виндоме 10 тоже такая, но на панеле показывает TRC, и оно всегда горит. Заводу мотор через 5 минут загорается еще два знака TRC-ABS. Датчики все отремонтировал, но без толку. Завтра проверю ошибки как вы.

Моринков Холл

Здравствуйте! Скажите пожалуйста, может ли, из-за неисправного реле дворников(стеклоочистителя), перегорать предохранители дворников(стеклоочистителя)?! Заранее спасибо!

Айрапетян

Такая же хрень тока владею две недели и пробега 1100 километров! Суки рукожопы …!

Парвиз

Дорогой В.Ч.может ли быть КЗ от шоколада генератора камаз.Поменяли все в норме.Но до конца не уверены.

1. Ульян
2. Привет Паша а у тебя машина на газу.
3. Davet
4. я замахался с ним и выкинул диод нафиг)
5. Доцент

Спец ключ, рожковый на 32, а головка на 46???

Торнтон Тоньшев

Автору,у Вас есть неплохие видео.Спасибо!Но это видео просто убивает своей безграмотностью от начала до конца…вспомнил фразу-слышал звон,да не знаю где он…специалистам лучше не смотреть это-стошнит реально…

Юнатов Атр

добрый день. может подскажите,Ситроен Берлинго— стал крутится руль,как бы рывками,от центрального положения,как бы приклинивает,в чем проблемма??? вроде как крутится но не так как раньше чуть труднее и не гудит,и не шкребет??

Ержан

Мужики! С наступившим Вас! Спасибо за ваши видосики! (знаю, что уже все вас задолбали, но видос про регулировку клапанов ждем как никогда!))))

Ахова Кислица

Оставить комментарий

Как самостоятельно заменить датчики температуры на автомобиле

В автомобилях Пежо 308 иногда выскакивает сигнал о перегреве двигателя. Причиной всему может быть поломка ДТОЖ. В этом случае нужно менять устройство. Это вполне осуществимо своими руками без посторонней помощи.

Существуют конструкции термостатов, датчик температуры охлаждающей жидкости в которых может быть расположен, как снаружи, так и внутри. Для замены наружного контролера надо просто до него добраться и снять из гнезда, при этом заранее отключив аккумуляторную батарею. Работы выполняют в следующем порядке:

• Приподнять и отвести в сторону пластиковый провод.
• Снять скобу.
• Отсоединяются электрические провода.
• Вынимается старое устройство.
• Меняют уплотнительное кольцо на новое.
• Устанавливают датчик и подсоединяют провода.

Теперь рассмотрим вариант, когда датчик установлен внутри термостата. Казалось бы, чтобы добраться до устройства и демонтировать его, надо разобрать конструкцию самого термостата. Однако, французские гении придумали иной способ снятия и максимально его упростили. Был разработан датчик-вставка, который нужно просто вкрутить в воздухоотвод охлаждающей системы.

Откручивая резонатор и впускной воздушный канал, находят интересующую трубку.

Во избежание получения ожога сильно разогретым антифризом, следует понизить скопившееся давление в системе, открыв крышку расширительного бачка.

Дождавшись, пока система остынет, можно приступать к замене датчика-вставки.

Конечно, поменять устройство вполне возможно более простым способом, например, заменить термостат в сборе. Это будет быстрее, но в тоже время и дороже. Дело за самим автовладельцем.

Регулятор температуры охлаждающей жидкости используется для обозначения температурного режима работы силового агрегата и передачи данных показаний на контрольный щиток. Кроме того, ДТОЖ взаимодействует с блоком управления, таким образом, позволяя регулировать состав горючей смеси. В автомобилях Пежо 307 датчик антифриза расположен на термостатном устройстве, со стороны салона.

Чтобы произвести замену, необходимо сделать следующее:

1. Извлечь коробку воздушного фильтрующего элемента.
2. Открутить крышку расширительного бачка антифриза, что позволит сбросить давление в системе.
3. Закрутить крышку.
4. Демонтировать разъем.
5. Извлечь удерживающий фиксатор.
6. Вытащить устройство и заменить на новое.

Как самостоятельно заменить датчики температуры на автомобиле

В автомобилях Пежо 308 иногда выскакивает сигнал о перегреве двигателя. Причиной всему может быть поломка ДТОЖ. В этом случае нужно менять устройство. Это вполне осуществимо своими руками без посторонней помощи.

Существуют конструкции термостатов, датчик температуры охлаждающей жидкости в которых может быть расположен, как снаружи, так и внутри. Для замены наружного контролера надо просто до него добраться и снять из гнезда, при этом заранее отключив аккумуляторную батарею. Работы выполняют в следующем порядке:

• Приподнять и отвести в сторону пластиковый провод.
• Снять скобу.
• Отсоединяются электрические провода.
• Вынимается старое устройство.
• Меняют уплотнительное кольцо на новое.
• Устанавливают датчик и подсоединяют провода.

Теперь рассмотрим вариант, когда датчик установлен внутри термостата. Казалось бы, чтобы добраться до устройства и демонтировать его, надо разобрать конструкцию самого термостата. Однако, французские гении придумали иной способ снятия и максимально его упростили. Был разработан датчик-вставка, который нужно просто вкрутить в воздухоотвод охлаждающей системы.

Откручивая резонатор и впускной воздушный канал, находят интересующую трубку.

Во избежание получения ожога сильно разогретым антифризом, следует понизить скопившееся давление в системе, открыв крышку расширительного бачка.

Дождавшись, пока система остынет, можно приступать к замене датчика-вставки.

Конечно, поменять устройство вполне возможно более простым способом, например, заменить термостат в сборе. Это будет быстрее, но в тоже время и дороже. Дело за самим автовладельцем.

Когда необходима замена

Как правило, замена может не понадобиться на протяжении всего срока службы автомобиля. Однако неисправность всегда возникает непредсказуемо.

Определить проблему можно по симптомам:

1. Если датчик температуры охлаждающей жидкости в Пежо 308 неисправен, температура, указываемая на приборной панели, будет отображаться неправильно. В результате должен загореться индикатор, указывающий на перегрев или переохлаждение двигателя.
2. Когда детектор перестанет работать, это неизбежно отразится на работе двигателя. Это может привести к потере мощности, мутным и дурно пахнущим выхлопным газам или невозможности запуска двигателя.

Датчики бывают разные: встроенные и наружные.

Замена наружного

Заменить внешний датчик достаточно просто:

1. Сначала нужно снять пластиковый жгут.
2. Затем отсоедините кронштейн.
3. Отсоедините старый датчик от разъема.
4. Наконец, замените прорезиненное уплотнительное кольцо и установите новое устройство.

Полезные ссылки

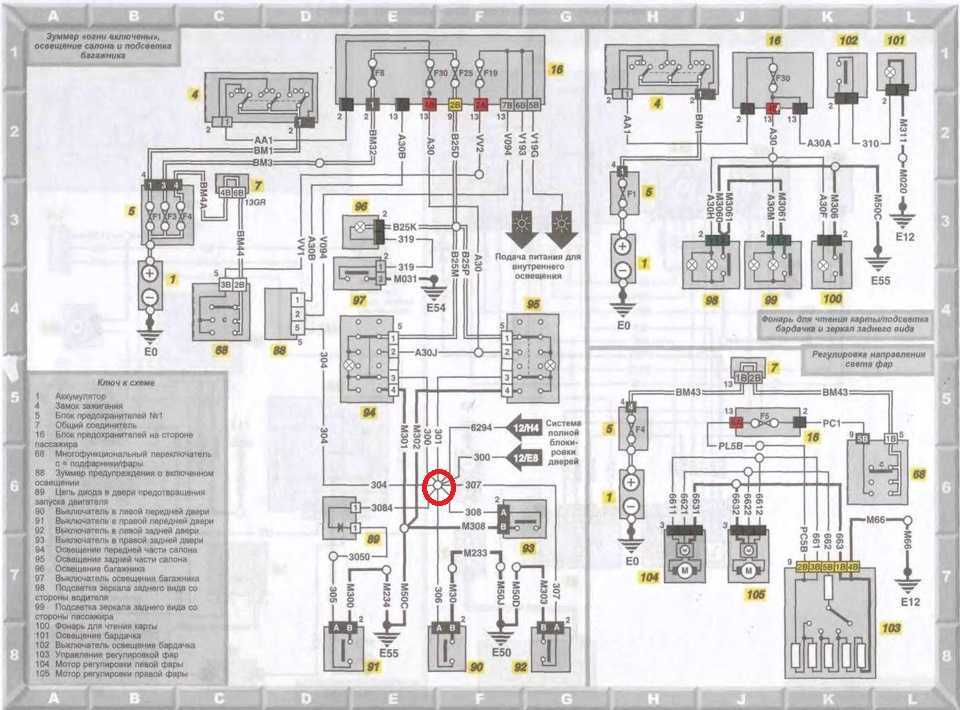

Руководство по ремонту Peugeot разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Peugeot ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Peugeot Книга «Peugeot
В оригинале, точки подключения должны находиться в следующих местах: Точка плюсового подключения Точка подключения земли Соответственно «плюс» я буду брать со штатной колодки, которая в любом случае болтается под торпедо, а вот минус, как мне показалось, проще взять с 15 контакта панели кнопок, так как по схеме этот провод и приводит в оригинальную точку подключения: Схема подключения кнопок включения ЕСП На этом с теорией закончено, дальше будут просто фото блока ЕСП, трубок и разъёма датчика положения кузова.
Имя: Лёша. Руководство по ремонту Эксплуатация любого автомобиля Peugeot невозможна без знаний его устройства, особенностей обслуживания и ремонта. Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве.
Для обсуждения лучше создать тему или написать мне в личку , если поиск ничего не дал. Release 0. Вс июл 11, Уважаемые Пыжеводы-форумчане-драйвера!!! Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Поймите правильно Сегодня забрал блок ESP с трубками у lexrosh , так же он поделился разъёмами из которых можно сделать именно то, что мне нужно. SVG — формат сжатой масштабируемой векторной графики, его плюсы: масштабирование и печать схемы без потери качества, малый размер по сравнению с JPG, возможность просмотра при помощи подключаемого к IE плагина не все браузеры корректно обрабатывают SVGZ. Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

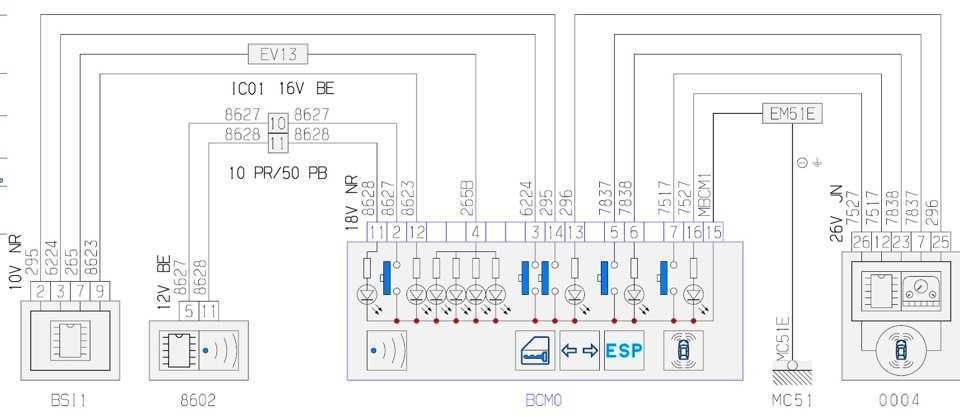

Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве. Prerelease: В интересах сохранения информативности данной темы, делаем только запросы на получение схем.

Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Peugeot высококвалифицированными автомеханиками.

Release 0. Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Как скачать книгу бесплатно?
пежо 308 Ситрон с4 не работает вентилятор предохранитель реле блок управления вентелятором

Датчик кислорода на Peugeot 308

Для уменьшения загрязнения окружающей среды в автомобиле Пежо 308 предусмотрен катализатор, дожигающий угарный газ и углеводы. Для его нормального функционирования в выхлопе должно присутствовать достаточное количество кислорода.

Следить за этим обязан лямбда зонд. Он в режиме реального времени посылает информацию в блок управления двигателем. По полученным данным ЭБУ корректирует состав топливовоздушной смеси. Поэтому для сохранения экологии рекомендуется менять датчик кислорода, если появились первые признаки неисправности, даже не смотря на то, что цена на сенсор весьма высока.

Артикул и стоимость кислородного датчика и его аналогов

На Пежо 308 используется оригинальный датчик кислорода с артикульным номером 1618HC. Цена на фирменный лямбда-зонд под брендом Peugeot/Citroen находится в пределах от 7000 до 12000 рублей. Помимо оригинала у автовладельца имеется возможность купить аналог. Сторонние производители выпускают датчики для Пежо 308. В таблице ниже представлены наилучшие варианты, которыми можно заменить фирменное изделие.

Таблица — Аналоги кислородного датчика на Пежо 308

Фирма производитель	Артикул	Примерная стоимость, тысяч рублей
Bosch	258010081	3200-5000
Metzger	893334	3100-4900
Facet	108246	3000-4500
NGK	OZA683EE18	5000-8000
FAE	77494	2600-3700

Расположение датчиков кислорода

На автомобиле Пежо 308 стоит два датчика кислорода. Верхний находится перед каталитическим нейтрализатором отработавших газов. Второй лямбда-зонд размещен в выходном патрубке катализатора. Чтобы его увидеть и проверить необходимо иметь доступ снизу транспортного средства.

Требуемые инструменты

Для того, чтобы замена датчика кислорода прошла успешно необходимо подготовить инструменты, которые приведены в таблице ниже.

Таблица — Инструменты для замены кислородного датчика

Наименование	Примечание
Отвертка	С плоским лезвием
Ключ рожковый	«на 22»
Специнструмент	Для отворачивания лямбда-зонда
Проникающая смазка	Например, ВД-40
Ветошь	Для очистки рабочих поверхностей от загрязнений

Для демонтажа и монтажа датчика кислорода требуется специальный инструмент. Его стоимость весьма высока, поэтому многие автовладельцы изготавливают ключ самостоятельно. В самом простом случае достаточно распилить рожковый ключ «на 22» пополам.

Для замены одного из датчиков кислорода потребуется наличие доступа со стороны днища автомобиля

Поэтому для проведения ремонтных работ важно иметь смотровую яму, эстакаду или подъемник

Описание замены кислородных датчиков на Пежо 308

Замена верхнего управляющего датчика кислорода выполняется согласно пошаговой инструкции, которая приведена ниже.

• Открыть капот.
• Отсоединить минусовой провод от клеммы аккумуляторной батареи.
• Демонтировать воздухопроводящий рукав воздушного фильтра.

• Нажать на фиксатор клеммной колодки.
• Рассоединить разъем.

Изъять жгут проводов, идущий к разъему, из кронштейна.

• Вывернуть датчик кислорода с помощью спецключа.
• Извлечь лямбда-зонд из посадочного отверстия.
• Установить новый датчик кислорода на Пежо 308.

• Собрать все в обратной последовательности.
• Пробно запустить силовую установку и проконтролировать ее работу.

Для замены диагностического датчика кислорода рекомендуется следовать пошаговому алгоритму, который представлен ниже.

Блоки под капотом пежо 408

В моторном отсеке расположены два блока с предохранителями.

Основной блок

На рисунке обозначен под цифрой 1 и закрыт защитной крышкой.

Схема

Описание

• F1 — 20A Питание ЭБУ двигателя.
• F2 — 15A Звуковой сигнал.
• F3 — 10A Омыватель ветрового стекла.
• F4 — 20A Омыватель фар.
• F5 — 15A Электромагнитные клапаны разгрузки адсорбера, топливный насос.
• F6 — 10A Цепь датчика скорости движения автомобиля, система ABS/ESC, процессор автоматической коробки передач.
• F7 — 10A Процессор усилителя рулевого управления, тормоз.
• F8 — 25A Выключатель стартера.
• F9 — 10A Датчик уровня охлаждающей жидкости, ручной регулятор фар.
• F10 — 30A Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат).
• F11 — 40A Электровентилятор системы кондиционирования.
• F12 — 30A Малая / большая скорость работы очистителя ветрового стекла.
• F13 — 40A Питание интеллектуального коммутационного блока (замок зажигания).
• F15 — 10A Правая фара дальнего света.
• F16 — 10A Левая фара дальнего света.
• F17 — 15A Левая фара ближнего света.
• F18 — 15A Правая фара ближнего света.
• F19 — 15A Катушка зажигания.
• F21 — 5A Питание реле вентилятора системы охлаждения двигателя.

Предохранители на крышке аккумулятора

Блок предохранителей и плавких вставок находится на клемме аккумуляторной батареи.

Назначение : вариант 1

1	30А Электродвигатель системы Valvetronic (1,6 л ТНР 16V)
2	30А Электро насос секвентальной коробки передач
3	50А Резерв
4	100А Блок коммутатора и системы защиты
5	70А ЭБУ системы подогрева (дизельный двигатель)
6	80А Электронасос гидроусилителя рулевого управления
7	15А Коробка передач (секвентальная или автоматическая)
8	15А Диагностический разъем, дневные ходовые огни
9	5А Двух функциональный контактор тормозной системы
10	Резерв

В зависимости от комплектации, региона продаж и года выпуска возможно различное его исполнение.

Назначение : вариант 1

F1 15 A Автоматическая коробка передач. F2 15 A Диагностический разъем. F3 5 A Контакт стоп-сигнала. F4 5 A Жиклеры с подогревом.

Электронная обманка

Этот вид обманки лямбда зонда является наиболее популярным и востребованным среди владельцев Пежо 308. Это обусловлено относительно низкой стоимостью данного элемента и высокой эффективностью. Также его можно найти практически в любом профильном магазине. Как правило, электронный эмулятор продается вместе со схемой правильного монтажа, что в разы облегчит работу мастеру.

Конструкция данного устройства включает в себя микропроцессор, который регулирует и контролирует работу силовых агрегатов при выходе из строя катализатора. В этом случае прибор посылает бортовому компьютеру ложные сигналы, имитирующие нормальное функционирование каталитического нейтрализатора. Заявленный производителем ресурс данного устройства доходит до 5 лет. Корпус электронного эмулятора защищает прибор от влаги, что обеспечивает длительный срок службы.

В использовании данного прибора можно выделить следующие ключевые преимущества:

• значительная экономия средств, обусловленная отсутствием необходимости своевременной замены изношенного катализатора на новую, оригинальную модель;
• качественная фильтрация топливной смеси позволит существенно снизить расход в смешанном цикле;
• приборная панель более не потревожит владельца транспорта информацией о возможной неисправности топливной системы;
• ощутимо улучшится динамика разгона автотранспорта.

На специализированных интернет-ресурсах или в профильных магазинах можно найти электронную обманку лямбда зонда специально для автомобиля Пежо 308, которая будет идеально совместима с прочей конструкцией. Для корректной работы данного эмулятора рекомендуется демонтаж катализатора или его замена на пламегаситель.

Датчик температуры Peugeot 308

Сегодня на наших дорогах можно встретить автомобили любого европейского и заокеанского производителя. И французские автомашины не являются исключением. Как и остальные авто, они оборудованы различными приборами и устройствами, которые обеспечивают эффективную и безопасную работу двигателя и других узлов и агрегатов.

Для осуществления контроля за правильной работой автомобиля разработчиками компании Пежо предусмотрены специальные устройства – датчики температуры, например, охлаждающей жидкости, наружной среды за бортом и воздушного потока, подаваемого в двигатель. Они надежно контролируют процесс и вовремя передают информацию о нарушениях систем водителю транспортного средства непосредственно на приборную панель.

Давления масла

Любой современный автомобиль, в том числе Пежо 307, оборудуется датчиком давления масла. Его предназначение заключается в информировании водителя автомобиля о слишком низком давлении моторной жидкости в силовом агрегате. Таким образом, регулятор используется для предотвращения серьезных неисправностей в работе мотора. Чтобы водитель был предупрежден, на приборной панели располагается красный диодный индикатор, выполненный в виде масленки. Если он появляется во время движения авто, необходимо остановить автомобиль и в первую очередь проверить уровень моторной жидкости (автор видео — Андрей Кротов).

Разумеется, если он недостаточный, его следует как можно быстрее добавить. Если же уровень масла в норме, то необходимо произвести диагностику работоспособности устройства. Как показывает практика, девайс в таких случаях может выйти из строя, мог произойти обрыв в проводке, либо контакт устройства с бортовой сетью слишком слабый. Сам контроллер располагается в корпусе масляного фильтра, чуть ниже вставки.

Чтобы произвести диагностику давления моторной жидкости в двигателе, необходимо открутить регулятор и установить манометр. Но обычно причина плохой работы регулятора обусловлена именно плохим контактом с бортовой сетью.
