Ремень грм на ока: замена своими руками

Особенности устройства ГРМ

То же касается газораспределительного механизма. Суть работы — идентична, так же как и конструкция, но у ВАЗ «Ока» 11113 распред. вал имеет всего 4 кулачка. Поэтому техническое обслуживание силовой установки малолитражки не отличается от ВАЗ-2108.

На «Оке» используется газораспределительный механизм с верхним расположением распределительного вала, который установлен в головке блока цилиндров двигателя. Это позволило отказаться от ряда составных элементов (штанги, коромысла). В такой конструкции кулачки распред. вала воздействуют на клапаны посредством толкателей. При этом обязательно наличие теплового зазора между составными элементами (кулачок-толкатель-пятка клапана), который компенсирует изменение геометрических параметров, происходящих из-за расширения металла в результате нагрева.

Но в процессе работы мотора происходит износ поверхностей кулачков, толкателей и пяток в результате трения, из-за чего тепловой зазор меняется. Причем не обязательно, что он будет увеличиваться, бывает и так, что зазор уменьшается. Происходит это зачастую из-за некачественного масла, которое приводит к появлению отложений на рабочих поверхностях ГРМ.

В результате изменения теплового зазора происходит нарушение фаз газораспределения, из-за чего силовая установка теряет мощность (которой у «Оки» и так «негусто»), повышается расход топлива, снижается динамика. А все из-за того, что клапаны открываются либо недостаточно (увеличенный зазор) или неплотно прилегают к седлам (уменьшенный зазор).

Для компенсации изменения теплового зазора, в ВАЗ-1111 используются специальные регулировочные шайбы, которые помещаются в специальное посадочное место в толкателе. То есть, контакт кулачка распределительного вала происходит не с толкателем, а установленной шайбой.

Чтобы тепловой зазор соответствовал норме, требуется периодическая регулировка клапанов на «Оке». Из-за конструктивных особенностей ГРМ весь процесс сводиться к установке шайб необходимой толщины.

Окончательная проверка

Окончательная проверка результатов работы осуществляется после запуска двигателя. Силовой агрегат должен запуститься быстро, работать ровно, без перебоев. При правильной регулировке ГРМ автомобиль начинает лучше разгоняться, тратит меньше топлива, более уверенно ведет себя на дороге.

Если замена цепи ГРМ на автомобиле ВАЗ-2107 своими руками привела к тому, что при езде загорается чек, а машина дергается при разгоне и работает неровно, следует повторно проверить установку фаз ГРМ и зажигания.

В целом, замена привода своими руками занимает около 2-3 часов при наличии всего необходимого инструмента

В течение нескольких дней после ремонта следует уделять внимание ходовым характеристикам ТС. Известны случаи, когда степень натяжения цепи или взаимное расположение меток изменялось уже после нескольких дней эксплуатации

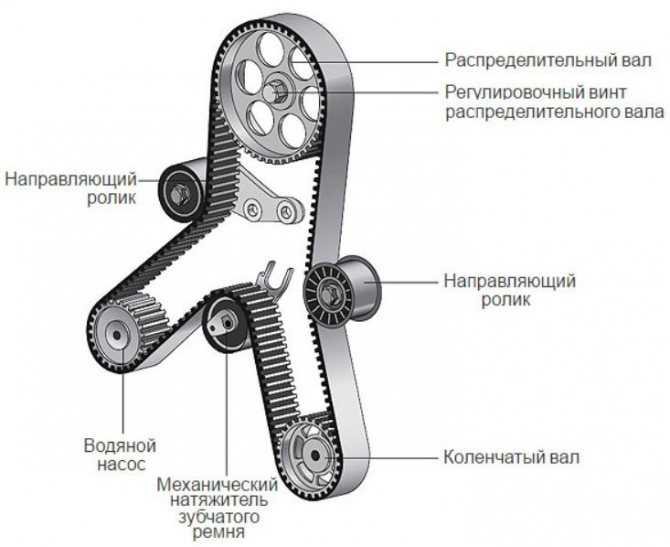

Устройство газораспределительного механизма

В современных моторах газораспределительный механизм располагается в головке блока цилиндров двигателя. В его состав входят следующие основные элементы:

Распределительный вал. Это сложная по конструкции деталь, которая изготавливается из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распредвал может устанавливаться в головке блока цилиндров или в картере двигателя (такая компоновка сейчас не применяется). Это основная деталь, которая отвечает за последовательное открытие и закрытие клапанов. Распределительный вал

На валу имеются опорные шейки и кулачки, которые и толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, поскольку от этого зависит длительность и степень открытия клапана. Также кулачки выполнены разнонаправленными, чтобы обеспечивать попеременную работу цилиндров.

Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод бывает разным в зависимости от конструктивного решения. Шестерня коленвала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается в два раза быстрее. В зависимости от типа привода в его состав входят:

цепь или ремень;
шестерни валов;
натяжитель (натяжной ролик);
успокоитель и башмак.

Впускные и выпускные клапаны. Они расположены в головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, которая называется тарелкой. Впускные и выпускные клапаны отличаются по конструкции. Впускной изготавливается цельной деталью. Также он имеет больший диаметр тарелки для обеспечения лучшего наполнения цилиндра свежим зарядом. Выпускной часто изготавливают из жаропрочной стали и с полым стержнем для лучшего охлаждения, так как в работе он подвергается более высоким температурам. Внутри полости находится натриевый наполнитель, который легко плавится и отводит часть тепла от тарелки к стержню.
Впускные и выпускные клапаны с пружинами

На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:

Пружины. Возвращают клапаны в исходное положение после нажатия.
Маслосъемные колпачки. Представляют собой специальные уплотнители, которые не допускают попадания масла в камеру сгорания по стержню клапана.
Направляющая втулка. Устанавливается в корпус ГБЦ и обеспечивает точное движение клапана.
Сухари. С их помощью пружина крепится на стержне клапана.

Толкатели. Через толкатели передается усилие от кулачка распредвала на стержень. Изготавливаются из высокопрочной стали. Они бывают разных видов (механические (стаканы), роликовые, гидрокомпенсаторы). Тепловой зазор между механическими толкателями и кулачками распредвала регулируется вручную. Гидрокомпенсаторы или гидротолкатели автоматически поддерживают нужный тепловой зазор и не требуют регулировки.

Коромысло или рычаги. Простое коромысло представляет собой двуплечный рычаг, который совершает качательные движения. В различной компоновке коромысла могут работать по-разному.

Коромысло

Системы изменения фаз газораспределения. Данные системы устанавливаются не на все двигатели. Более подробно про устройство и принцип работы CVVT можно прочитать в отдельной статье на нашем сайте.

FakeHeader

Comments 17

у меня на прошлом моторе было так же, такое расхождение, ездил не думал

Денис как окунек бегает. Денис если ты знаешь как понять пульсация в ресивере, и с чем его едят. Объясни если знаешь.

Дак бенает расход большеват стал, Ставят рессивер больше, но это проблему до конца не решает, ещё перед дроссельной заслонкой ставят и там и там по больше

Ты если знаешь как понять пульсация в ресивере.

Это всё из-за системы натяжки ремня. Ока прощает ошибки в два зуба в каждую сторону (если все остальное правильно работает). Я изначально выставляют вставляют, так, что бы сверху было на один зуб в перёд и потом натяжным роликом выставляю (вытягиваю) назад. Вообще можно натянуть как душе угодно (это недостаток всех вазовских моторов). При затяжки ролика можно погнуть его ось и тогда ещё и ремень будет «жрать»…Удачи в ремонте! я слежу за машиной

Спасибо. Удачи с авто.

Не согласен ! Ось ролика даже если и погнуть ролик прилегает к шайбе и блоку тем самым при затяжке выровняется плоскость то ровная а жер ремня это как правило помпа

Так же ремень полости будет если помпу по старому незачишеному месту поставить

возможно, но мне помогло… а вообще это мне знаковый посоветовал, у которого тоже ремень кушало пока не не менял ось…не спорю может и ошибаюсь…

Может ролик просто убитый был из за ролика возможно такое .ну по разумному если посмотреть. Ось допустим кривая одеваем ролик на неё затягиваем и ролик прижимается к блоку плоскость то блока ровная следовательно прижимать будет прямо .хотя на сервисе мне говорили что в оси дело х знает я помпу менял там люфт был но не текла ползти перестал как новую поставил

Замена ремня

Необходимые инструменты:

накидной ключ на 10 или аналогичного размера головка с трещоткой;
рожковый ключ на 13;
рожковый ключ на 17;
шлицевая отвертка (большая);
специальный натяжной ключ для ролика натяжителя;
домкрат, баллонный ключ;
немного машинного масла.

Для начала нужно выставить шестерню ГРМ и маховик двигателя в соответствии с имеющимися метками.

1.Автомобиль ставим на ровную площадку, включаем любую передачу.

2.Домкратом приподнимаем переднее правое колесо так, чтобы оно могло вращаться.

3.Открываем капот, ключом на 10 откручиваем 3 болта, фиксирующих защитную крышку ремня ГРМ.

4.Ключом на 13 ослабляем натяжитель ремня генератора, и снимаем его.

5.На шестерне распределительного вала находим метку в виде прямоугольного выступа на краю. Она должна совпадать с выступом на креплении крышки ремня.

6.Если она не совпадает, включаем передачу в авто, и прокручиваем правое колесо до совпадения меток.

7.После этого находим сверху на картере сцепления резиновую заглушку. Она находится справа от блока цилиндров. Поддев ее отверткой, вынимаем ее. Под ней расположен венец маховика, на котором также есть метка, которая должна совпадать с треугольным выступом слева.

8.Если такого совпадения нет, ключом на 17 ослабляем крепление натяжного ролика, и с помощью натяжного ключа проворачиваем ролик против часовой стрелки, ослабляя ремень.

9.Сняв верхнюю часть ремня ГРМ с шестерни газораспределительного механизма, накидным ключом на 17 проворачиваем коленвал, пока метки маховика не совпадут.

10.Фиксируем маховик в таком положении, вставив отвертку между его зубьев. Отлично, если у вас будет помощник, который будет ее дополнительно придерживать.

11.Демонтируем переднее правое колесо, снимаем защиту арок.

12.Ключом на 17 откручиваем гайку крепления шкива генератора, контролируя, чтобы маховик не вращался.

13.Снимаем шкив генератора, и вынимаем его.

14.Теперь ремень ГРМ можно снять со шкива коленвала.

15.Ключом на 17 полностью откручиваем крепление натяжного ролика, и извлекаем его, можно просто ослабить, и ремень выйдет.

16.Не нарушая положения меток, надеваем новый ремень на шкив коленвала, устанавливаем на место шкив привода генератора, предварительно надев на него ремень.

17.Надеваем ремень на шестерню ГРМ.

18.Устанавливаем новый ролик натяжителя, смазав его с обеих сторон машинным маслом (если сняли).

19.Натягиваем ремень, вращая нятяжной ролик специальным ключом, (если такого под рукой нет, можно вставить в пазы два штыря или самореза, и зафиксировать отверткой) против часовой стрелкой. Нормальным считается натяжение, при котором одну плоскость ремня усилиями пальцев можно повернуть на 90 градусов горизонтально. В таком положении, зажимаем болт крепления натяжного ролика.

20.Дальнейший монтаж производим в обратном порядке, если у вас сбились метки, то обязательно нужно их выставить заного.

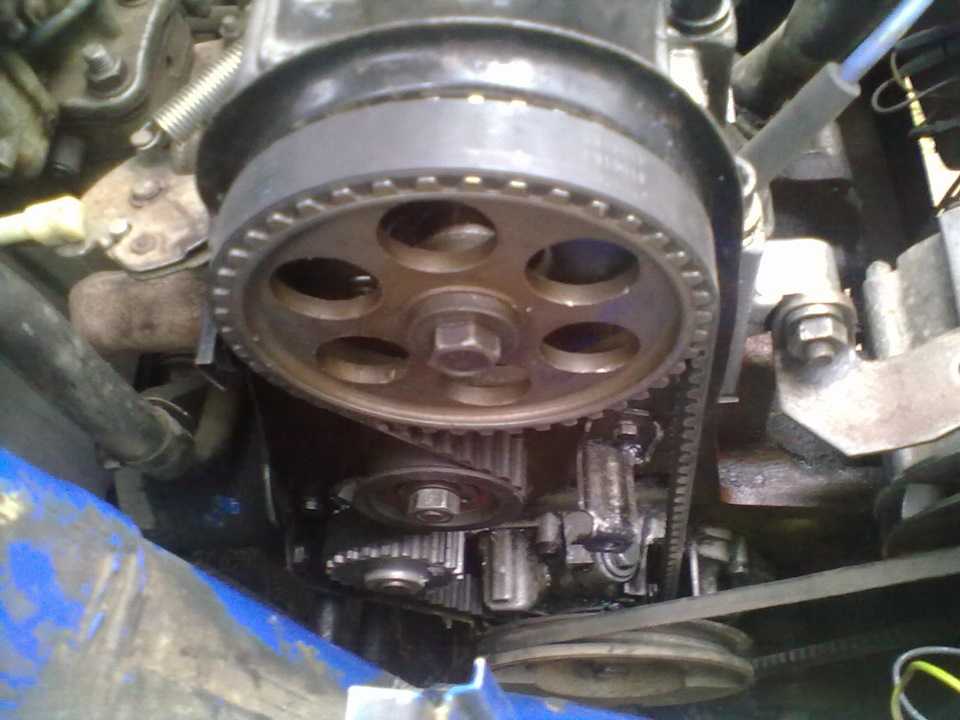

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя

При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:

В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
После этого можно снять защитный пластиковый корпус привода ГРМ.
Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
Снимают зубчатый ремень

Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ. По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

Процедура замены ремня ГРМ

Процедуру замены ремня ГРМ на автомобиле Ока нельзя назвать слишком сложной. Если внимательно изучить инструкцию, точно следовать ее указаниям, то замену ремня можно произвести даже своими руками.

Начиная работу, автомобиль ставят на ручной тормоз, задние колеса фиксируют башмаками. Следующий порядок действий будет следующим:

Из моторного отсека вынимают запасное колесо и бачок стеклоомывателя. Отключают аккумулятор и демонтируют воздушный фильтр, а также катушку зажигания.
Ослабив ремень привода генератора, полностью его снимают.

Затем демонтируют защитный кожух привода ГРМ.
Вращают коленвал по часовой стрелке, до тех пор, пока не произойдет совмещение меток ГРМ.
Потом снимают шкив генератора, который находится на коленвале двигателя.
Выкручивают болт, крепящий шкив генератора и демонтируют его.

Ослабляется натяжение ремня. Следующей ослабляется гайка, которая крепит натяжной ролик. Если планируется его замена, то его тоже демонтируют.
В случае замены помпы системы охлаждения, сливается охлаждающая жидкость. После этого демонтируют и насос.

Далее снимается зубчатый ремень

Очень важно! После снятия ремня двигатель ни в коем случае не проворачивают, чтобы не погнуть клапана.
Проводится тщательный осмотр шкивов ГРМ, их очищают хорошо от грязи и следов масла.

После замены ремня ГРМ монтаж производится в обратном порядке. Главное, не забывать проверку совпадений меток ГРМ.

Ремень ГРМ

Ремень ГРМ довольно-таки важный элемент любого автомобиля. Благодаря ему происходит синхронизация работы распределительного вала с коленчатым во всех двигателях транспортных средств. За счет материала исполнения, работа ремня ГРМ практически бесшумна, и он не поддается никаким коррозийным процессам.

За счет низкой стоимости резины, цена ремня сравнительно невысокая. Любой автовладелец может купить ремень ГРМ Интернете или специализированных магазинах. Стоимость ремня зависит от его производителя и качества.

Существует как оригинальный ремень ГРМ на Оку с артикулом 11116, так и аналоги, которые ничуть не уступают в качестве оригиналу.

Название	Артикул	Стоимость в рублях
Ремень ГРМ — ВАЗ 2108/09, ОКА	BD111R	400
Ремень ГРМ ВАЗ-2108-099, комплект с роликом GATES	K015521	1200
Ремень ГРМ ВАЗ-2108-09	2108-1006040-10РУ	450
Ремень ГРМ ВАЗ 1111 ОКА	BD111	350

Задача ремня ГРМ обеспечивать необходимые параметры работы газораспределительной системы. В процессе производства все изделия проходят в обязательном порядке контроль качества, так как обрыв ремня приводит к очень печальным последствиям. Это чревато долгим и дорогостоящим ремонтом двигателя автомобиля. Сочетание материалов, используемых для производства ремней, позволяет увеличить их:

износостойкость;
эластичность;
надежность передаваемого крутящего момента;

Западные производственные компании наладили выпуск усиленных ремней, которые могут работать при больших нагрузках. Это уменьшает риски повреждения ремней, а следовательно, увеличивает период эксплуатации без замены.

Каждому виду мотора свойственны свои особенности, в связи с чем ремни ГРМ отличаются по следующим параметрам:

длине;
количеству зубцов;
ширине;

Высокопрочный, полиэстеровый, усиленный уложенным в спирали оптоволокном, корд ремня увеличивает его способность хранить стабильное натяжение даже при повышенных нагрузках. При этом полностью сохраняется длина ремня.
