Проверка

Проверка ДПКВ осуществляется двумя способами: визуальная и с помощью диагностического прибора.

Визуальная проверка

При проверке необходимо обратить особое внимание на состояние датчика, он должен быть в хорошем состоянии и не иметь следующих дефектов:

• Не должно быть трещин и сколов;
• Головка датчика не должна иметь следов грязи и стружки;
• Разъем должен четко фиксироваться и не болтаться;
• Провод должен быть без повреждений изоляции и экрана;
• Провода возле разъема не должны быть оголены;

Так же при визуальной проверке необходимо проверить сам шкив. Зубцы его должны четко выделяться и быть не забитыми грязью

Особое внимание следует обратить на его демпфер, довольно часто венец шкива проворачивается на демпфере и датчик считывает неправильные показания с датчика из-за смещения венца шкива

Самостоятельное устранение неисправностей

Проблема в эксплуатации должна повлечь за собой проверку системы. Провести ее можно самостоятельно за относительно короткое время. Если вы водитель — новичок или не разбираетесь в тонкостях, лучшим решением станет обращение в профессиональный сервисный центр. Там мастера помогут устранить все возникшие проблемы и поломки механизма.

Датчик коленвала и распредвала диагностируется при помощи специального тестера. Кабеля подключаются к необходимой клемме (А, В) в соответствующем порядке. Автомобиль заводится, следует подождать время его остановки

Важно тщательно наблюдать за изменением в напряжении

На первых десяти секундах величина напряжения должна быть равной значению бортового типа. В таком случае цепь не разорвана. Если такого не происходит, то она замкнута или оборвана.

Иногда при целостной цепи напряжения не бывает. Такие неисправности часто возникают по вине контроллера. Проверить это несложно, во время подсоединении клемм А, С к тестеру. В результате должно быть бортовое напряжении при включенном зажигании. Если такого не происходит, значит необходимо искать обрыв дальше.

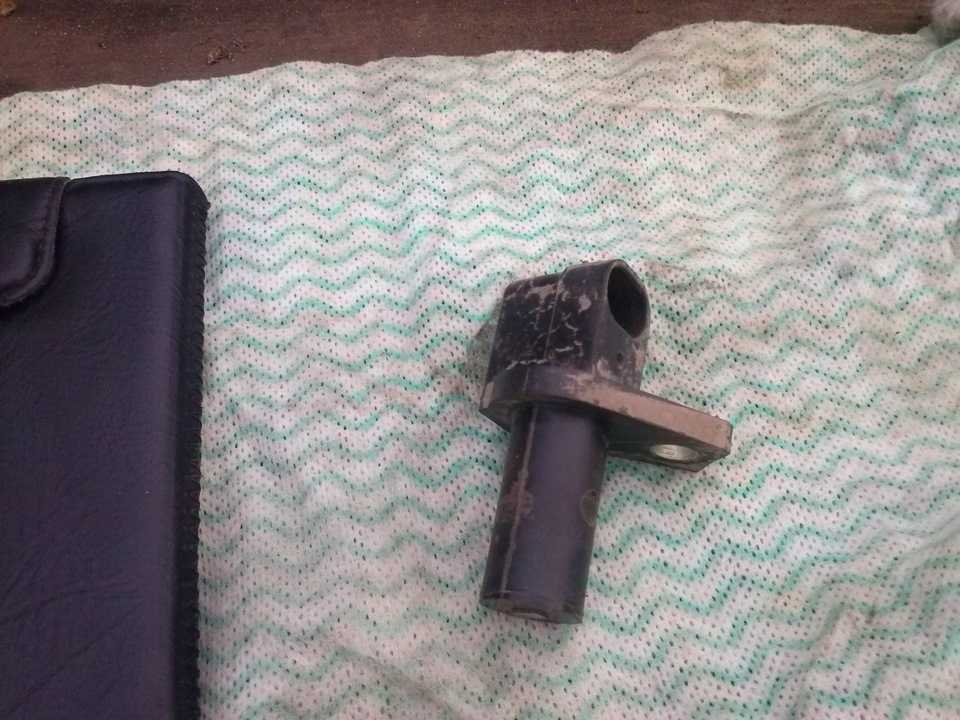

Датчик положения коленвала

Корректор положения коленвала отдельно

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Принцип работы дроссельной заслонки

Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.

Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

Снятие дросселя

Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:

1. Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
2. Снимите привод тросика газа.
3. Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
4. От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
5. Открутите 4 гайки крепления, снимите дроссельный узел в сборе.

На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.

Чистка заслонки

Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:

• После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
• Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
• После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
• Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован. После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Как проверить датчик коленвала тестером и мультиметром

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

1. Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2. Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3. Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Система данного элемента коленчатого вала включает в себя:

• Обмотка датчика
• Корпус
• Уплотнитель
• Привод
• Кронштейн креплениея
• Магнитопровод
• Диск синхронизации

Замена датчика коленвала своими руками

Чтобы поменять датчик положения коленчатого вала, необходимо сначала снять пластиковую крышку двигателя.

1. Справа, в задней части двигателя, находится головка блока цилиндров. Здесь установлен ДПКВ. Надо нажать на защелки замка, отсоединив параллельно провод замка от датчика давления масла (ДДМ).
2. С помощью головки или ключа на «10» производится демонтаж ДПКВ.
3. Подготавливается новый датчик положения коленчатого вала, проверяется на пригодность с помощью металлических изделий (его магнитная емкость), если мультиметра нет в наличии и устанавливается в гнездо старого датчика.
4. Все зажимы затягиваются, пластиковая крышка двигателя устанавливается на место, а работоспособность нового датчика проверяется запуском двигателя.

Если ошибка на бортовом компьютере исчезла и частота вращения коленчатого вала не была нарушена или изменена, то причиной неисправности стала именно некорректная работа датчика коленвала.

Если проблема не была устранена, следует обратиться в сервисный центр для получения специализированной помощи в поиске другой причины неисправности. Как правило, цена этой детали составляет 300-400 рублей в зависимости от типа датчика коленвала, а сама установка занимает 5-10 минут и не требует больших усилий.

Принцип работы датчика Датчик считывает показания с вращения коленчатого вала и понимает, в каком положении сейчас находятся поршни двигателя. Полученные показания ДПКВ передает на электронный блок управления, а тот подает сигналы на форсунки и свечи для подачи топлива и искры в камеру сгорания ДВС.

Принцип работы датчика основан на эффекте Холла, то есть в его конструкции лежит магнит, который контактирует магнитной связью со шкивом коленчатого вала, на котором есть специальные риски.

Это единственный датчик, без которого двигатель автомобиля не сможет даже запуститься, так как именно он помогает определить ЭБУ в какой цилиндр необходимо подать топливо и искру.

Ниже на картинке представлен ДПКВ со шкивом в разрезе.

Важные моменты

Водители отмечают, что не все датчики, которые имеют подходящий монтажный размер, годятся для работы на ВАЗ 2110. Поменять датчик можно только на оригинальный, предварительно проверив деталь на работоспособность. Проверку по сопротивлению необходимо проводить перед монтажом на авто, по статистике 1–3 % ВАЗовских датчиков имеют заводской брак.

Оборудование может считаться рабочим только после предварительной ручной проверки омметром. Что необходимо учитывать.

• Обязательно выставить метки на шкиве при переустановке детали. Идеальным вариантом будет проверка сканером правильности установки датчика. Любое смещение коленвала приведет к нарушению фаз топливоподачи.
• Соблюдать распиновку датчика. Выбирать оборудование с подходящим допуском выводов.
• Болт крепления затягивать моментом до 8–12 нм, не перетягивать.
• Оставлять зазор между контролером и передающим диском.

Замена контролирующего устройства проходит за несколько минут, работы легко провести в гараже. Если систематически убирать масляные потеки с бачка, чистить подкапотное пространство от грязи, следить за состоянием проводки, дпкв отрабатывает заявленный производителем срок эксплуатации — 5–7 лет.

Как самостоятельно проверить исправность ДПКВ?

Можно проверить датчик при помощи осциллографа. Для этого вам необходим тестер. В первую очередь, проверьте сопротивление: для большинства датчиков сопротивление должно колебаться в пределах 550-750 Ом.

Для проверки датчика на индуктивность вам необходимо подключить выводы тестера к проводам датчика, мультиметр установить в положении 200 мВ. Датчик будет реагировать на присутствие любого предмета из металла изменением напряжения. Без особых усилий можно проверить датчик на диагностическом или бортовом компьютере. Диагностика покажет код ошибки, обозначающий, что неисправен именно датчик. Например, на ВАЗ 2114, в последних моделях ВАЗ 2109,2115 и других автомобилях с таким двигателем код ошибки – 0335 или 0336.

Есть ли смысл и необходимость заниматься тестированием датчика самостоятельно, решайте сами, поскольку стоимость нового прибора на все автомобили ВАЗ с инжекторными двигателями составляет всего лишь 155 рублей (на период 2020 г.) Можно себе позволить приобрести столь значимую деталь за незначительную плату и быть уверенным в своем авто.
