Назначение, особенности функционирования и способ замены датчика распредвала ваз 2110

Где находится датчик фаз на ваз 2114?

Видео «Пособие по замене сальника в автомобиле ВАЗ»

Предлагаем вам ознакомиться с видео-пособием по замене элемента распредвала на автомобилях ВАЗ 2110.

(ДПКВ 2112-3847010-04)

Датчик положения коленчатого вала (см.Фото-1) является эл.магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива невозможна. Неисправности ДПКВ неминуемо приведут к сбоям в работе двигателя. Хотя неисправности датчика положения коленвала встречаются не так часто, отправляясь в дальний путь, лучше иметь исправный датчик в запасе, т.к. в случаях выхода из строя ДПКВ дальнейшее движение автомобиля может оказаться невозможным.

Датчик положения коленчатого вала установлен на кронштейне около шкива привода генератора (см. Фото-2). ДПКВ устанавливается с зазором между датчиком и зубчатым шкивом. Зазор должен быть около 1мм. (см. Рис. 1) и выставляется подбором соответствующих шайб.

Зубчатый шкив привода генератора выполнен в виде специального диска, на котором находится 58 зубьев через каждые 6 градусов. Для генерации импульса синхронизации оборотов коленвала на шкиве отсутствуют два зуба (см.Фото-2 и Рис. 1).

На автомобиле может быть установлен цельнометаллический шкив или с демпфером (резиновой проставкой). В процессе эксплуатации автомобиля цельнометаллические шкивы износу почти не подвержены. Следует лишь следить за отсутствием между зубьями каких-либо посторонних частиц и грязи. Если же шкив с демпфером, необходимо следить за его состоянием, т.к. повреждение демпфера может привести к проблемам в работе двигателя

При производстве ремонтных работ следует соблюдать осторожность и не подвергать шкив деформации, т.к. это может привести к сбоям в работе двигателя

Визуальный контроль состояния шкива привода генератора можно производить через арку правого переднего колеса, как показано на Фото-3. В данном случае на автомобиле установлен цельнометаллический шкив.

При неисправностях датчика положения коленчатого вала, шкива привода генератора и привода ГРМ контроллер может зафиксировать ошибку и зажечь лампу «CHECK ENGINE». Соответственно в буфер ошибок будет занесен код «35» и/или «19» К неисправностям этих элементов можно отнести следующие симптомы: неустойчивые обороты двигателя на холостом ходу, самопроизвольное повышение или снижение оборотов двигателя, остановка работы двигателя, невозможность запуска двигателя, снижение мощности двигателя, возникновение детонации при динамических нагрузках, пропуски искрообразования.

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

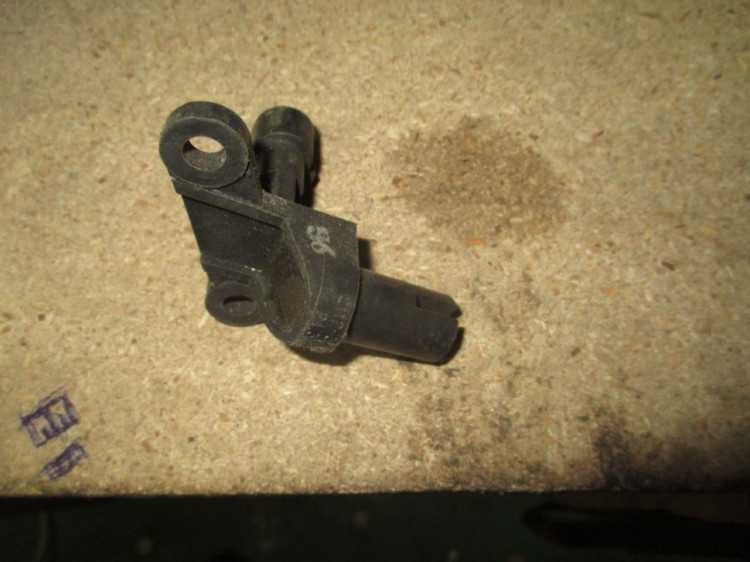

Демонтированный ДФ

Приступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

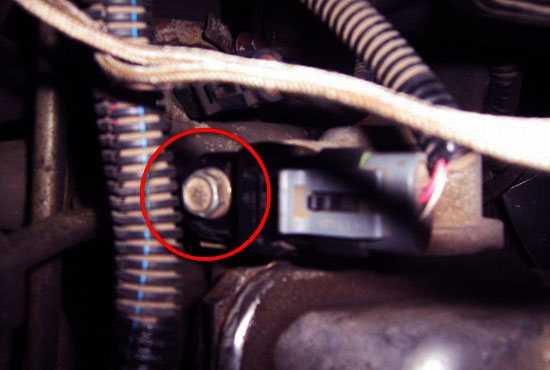

  1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
  2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
  3. Открутив крепежный элемент, извлеките датчик распределительного вала.
  4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
  5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
  6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
  7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
  8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
  9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

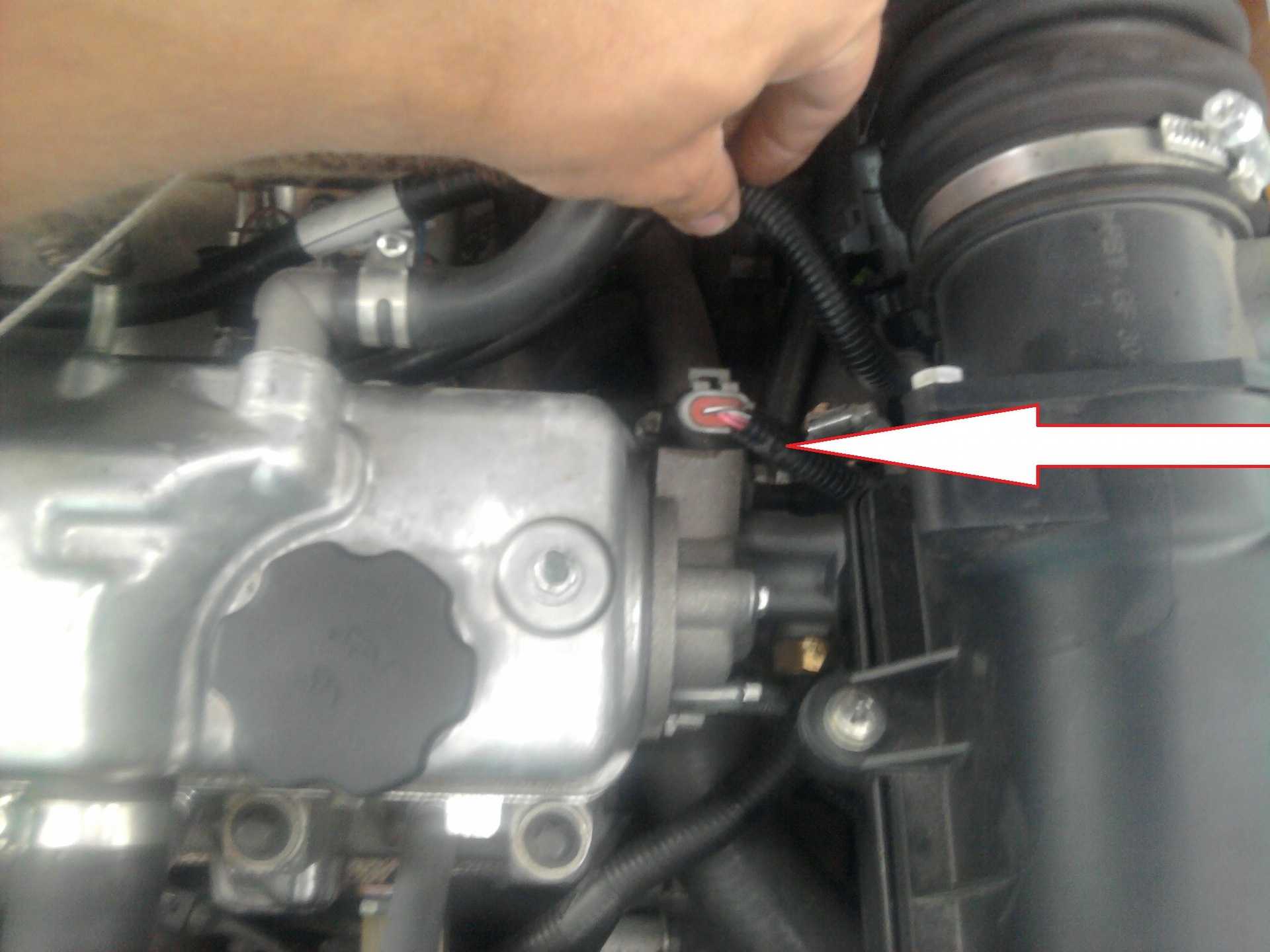

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

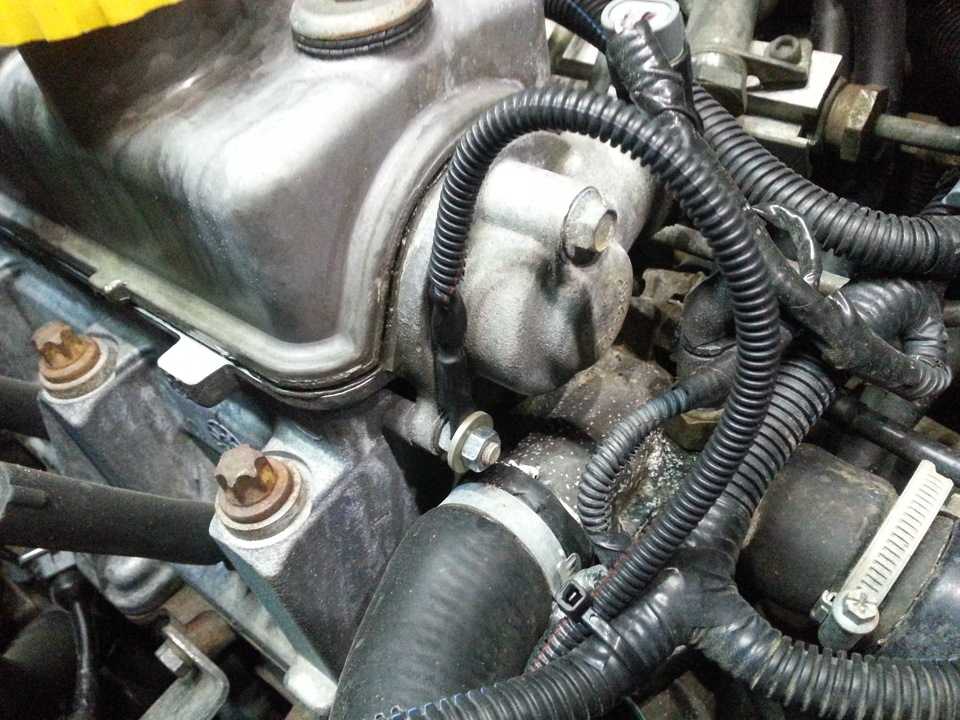

  1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
  2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
  3. Снимите решетку радиатора.
  4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
  5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
  6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
  7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

  • Вернуть на аккумулятор минусовую клемму;
  • Запустить двигатель;
  • С помощью сканера или контроллера проверить машину на наличие ошибок;
  • Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
  • Проверить приборную панель, чтобы там не горела лампочка Check;
  • Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Замена прибора

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

https://www.youtube.com/watch?v=rffNLKHcNSc

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120370604000, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

  • Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
  • При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
  • Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
  • Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
  • Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120370604000 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

  • Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
  • При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
  • Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
  • Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
  • Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

  • P0340 — отсутствует сигнал определителя положения распредвала;
  • P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
  • P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
  • P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Как заменить датчик фаз своими руками

Если вы точно уверены, что датчик фаз неисправен, заменить его можно самостоятельно. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

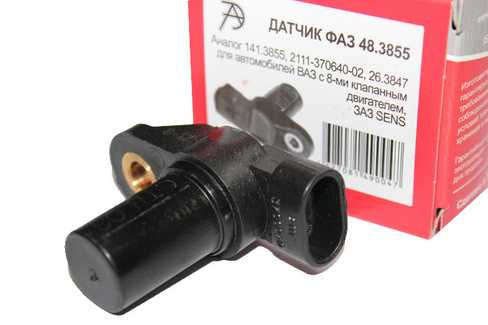

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

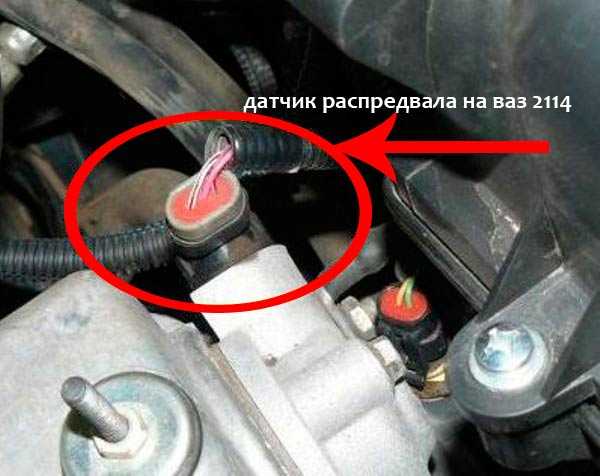

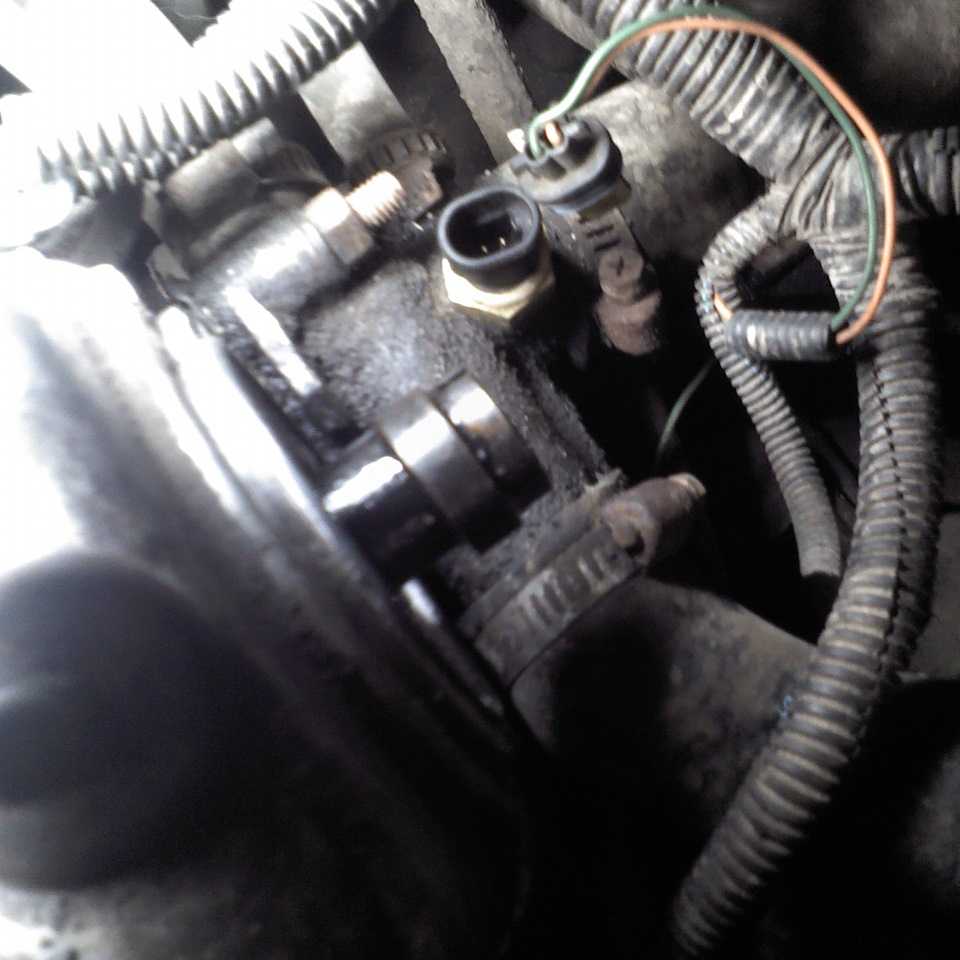

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

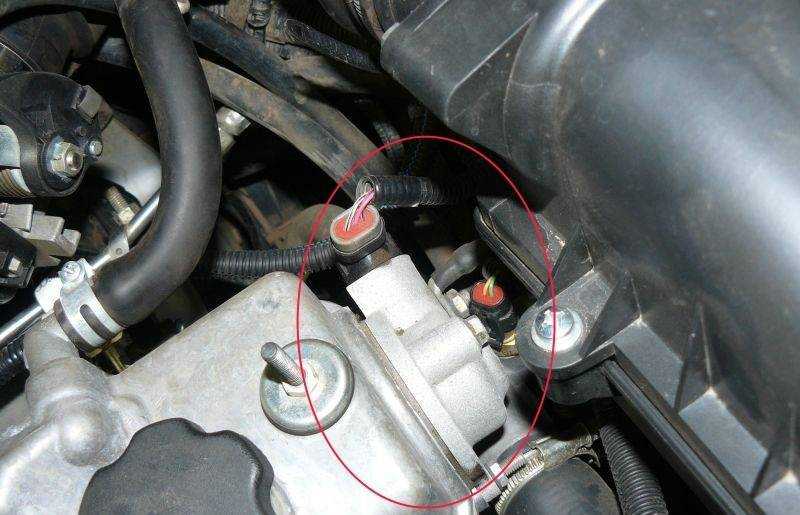

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

  • Демонтируем датчик.
  • Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

  • Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
  • Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1. Заглушите мотор если он работает.

2. Снимите “-” клемму АКБ.

3. Отсоедините разъем питания датчика фаз.

4. Головкой на “10” откручиваем болт крепления датчика распредвала.

5. Достаем датчик, производим визуальный осмотр, а также при необходимости проверяем его по вышеописанному принципу. Если ДПРВ неисправен — замените его новым.

6. Сборка производится в обратном порядке. После замены заведите мотор и проверьте не горит ли “Чек”. Сделайте тестовый заезд для того, чтобы проверить что все в норме.

Источники фото: первый, воторой.

Основное предназначение датчика положения распредвала заключается в сборе информации и передаче данных на блок управления двигателем – на основе полученных показателей система подчитывает время подачи зажигания, а также формирует оптимальное соотношение топливовоздушной смеси для впрыска.

Датчик распредвала на ВАЗ 2115 является главным контрольно-измерительным прибором, без которого исправное функционирование силового агрегата невозможно.

Если датчик распредвала перестает корректно работать, то может двигатель либо полностью не заводиться, либо система впуска топлива начнет передавать смесь одновременно на 2 цилиндра.

В любом случае это негативно сказывается на ресурсе силового агрегата, поэтому после появления первичных признаков неисправности данного элемента, датчик требуется отдать на диагностику или полностью заменить.

Типовые неисправности индикатора положения распредвала следующие:

  • Наблюдается значительное увеличение расхода топлива;
  • Холостой ход двигателя не само регулируется, заметно плавание оборотов;
  • Падает динамика силового агрегата, увеличивается время набора скорости;
  • Не работает режим самодиагностики двигателя;
  • После заведения силового агрегата на приборной панели загорается контрольный чек и спустя несколько секунд пропадает.

Признаки неисправности

Датчик фаз автомобиля ВАЗ-2115 является основным узлом в определении момента зажигания. Он отвечает за точный момент впрыска топлива.

В случае неисправности этого узла, происходит следующее:

  • увеличивается расход топлива;
  • возникают проблемы при пуске холодного двигателя;
  • пропадает динамика и разгон с места;
  • пропадает устойчивость холостых оборотов.

Подтвердить неисправность ДПРВ может приборная панель, оповестив кодом ошибки:

  1. 0340 означает отсутствие сигнала с ДПРВ. Причиной может стать неисправность самого датчика или электрической проводки.
  2. 0343 означает повышенный сигнал, подаваемый БЭУ. Причиной может быть окисление или повреждение одной клеммы.

Для того чтобы эксплуатировать автомобиль в полной мере его возможностей, необходимо четко следить за состоянием узлов, отвечающих за зажигание и подачу топлива.

Работа инжекторного двигателя

Нормальная работа двигателя внутреннего сгорания обусловлена слаженным действием всех узлов. Процесс сгорания топлива регулируется электронным блоком. Применяются такие системы, отвечающие за работу инжекторного мотора 2115, 2114 моделей:

  • подготовка воздуха;
  • топливоподача;
  • электронная система управления двигателем (ЭСУД);
  • зажигания;
  • газораспределения;
  • выхлопная;
  • охлаждения;
  • маслосистема двигателя.

Система ЭСУД на автомобиль Приора или ВАЗ 2115 управляется электронным блоком управления (ЭБУ). Стабильная работа блока во многом зависит от состояния датчиков. ЭБУ обрабатывает информацию, полученную от различных источников. На основании анализа выдается команда на открытие форсунок.

Датчик положения распредвала указывает процессору на реальное расположение поршней в данный момент. Принцип действия основан на эффекте Холла. При приближении зубьев шестерни к устройству на выходе появляется электрический сигнал. В Приоре и других автомобилях шестерню устанавливают на вал управления клапанами. Она посажена на шпонку. На шестеренке распределительного вала отсутствует один зуб.

Впадина выставляется напротив датчика. Нельзя допускать смещения метки. Такие положения распределительного механизма соответствуют выдвижению поршня первого цилиндра в верхнюю мертвую точку.

При изменении положения распредвала ВАЗ 2114 возникает переменное магнитное поле. Чувствительный элемент формирует импульсный сигнал. ЭБУ подсчитывает количество импульсов и выдает необходимые команды.
