Хонда срв 2016 года как снять стартер

Проблемы со стартером, способы их решения

• Повреждение изоляционного слоя электрической проводки;
• Недостаточная фиксация клемм на плате, окисление контактов;
• Залипание контактов по причине перегрева;
• Короткое замыкание якоря, обмотки;
• Неисправность пускового механизма вследствие попадания влаги в корпус;
• Внешнее механическое повреждение ПУ, корпуса;
• Деформация зубьев приводного вала, маховика;
• Заклинивание ПУ из-за износа зубьев;
• Залипание втягивающего реле.

Признаки нестабильной работы стартера

• Запуск пускового устройства с задержкой;
• Тугость вращения приводного вала;
• Работа ПУ с характерным металлическим скрипом;
• Двигатель не заводится;
• Пусковой механизм не крутит приводной вал;
• На приборной панели горит индикатор, уведомляющий о поломке в системе зажигания.

Диагностика стартера своими силами

Используем смотровую яму (дорожную эстакаду). В условиях СТО для осмотров задействуют подъемник.

Нередко причина нестабильной работы пускового механизма в неисправности топливной аппаратуры. Этот фактор нужно учитывать и проверять в ходе диагностики. Некачественное топливо засоряет фильтр, форсунки, препятствуя естественной циркуляции горючего по каналам.

Замените фильтр тонкой очистки, проверьте плотность прилегания катушек, контакты высоковольтных проводов.

Где находится стартер на автомобиле

В автомобиле семейства Honda CRV 3 пусковое устройство установлено в правой части моторного отсека. Реже по центру, при поперечном расположении двигателя. Точные данные указаны в инструкции по эксплуатации техническим средством (см. фото).

Стартер Honda CR-V 1

Основные данные для контроля, обслуживания и ремонта
Номинальный диаметр коллектора якоря, мм	27,9-28,0
Допустимый минимальный диаметр коллектора якоря, мм	27,0
Номинальные радиальное биение коллектора якоря, мм	0,00-0,02
Максимально допустимое радиальное биение коллектора якоря, мм	0,05
Усилие пружин щёток, Н	13,7-17,7
Номинальная высота щёток, мм	14,0-14,5
Минимально допустимая высота щётки, мм	9

Моменты затяжки резьбовых соединений
Наименование деталей	Момент затяжки, Н-м
Болты крепления стартера	44
Гайка контактных болтов	9
Стяжные болты стартера	6
Гайки крепления тягового реле	8

На автомобиле установлен четырёхполюсный стартер с электромагнитным возбуждением.

Вал якоря стартера передаёт вращение на вал привода через планетарный редуктор. Сателлиты редуктора вращаются на игольчатых подшипниках.

Привод стартера состоит из ведущей шестерни и обгонной муфты. Привод может передвигаться по спиральным шлицам вала привода.

Тяговое реле установлено на корпусе электродвигателя и предназначено для дистанционного коммутирования большого тока, потребляемого стартером при запуске двигателя, и механического соединения привода стартера с зубчатым венцом маховика двигателя. Катушка реле имеет две обмотки: втягивающую и удерживающую.

На автомобиле с АКП стартер установлен с задней стороны силового агрегата в картер коробки передач. На автомобиле с М КП стартер установлен с передней стороны силового агрегата в картер сцепления.

Стартер – проверка технического состояния

Для выполнения работы потребуются: — два силовых провода с зажимами на концах (провода для запуска двигателя от аккумуляторной батареи другого автомобиля); — мультиметр; — термометр.

Работу выполняем с помощником.

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи. 2. Снимаем корпус воздушного фильтра.

3. Отсоединяем колодку провода от тягового реле стартера.

4. Подсоединяем к колодке щуп мультиметра (второй щуп прибора подсоединяем к «массе»),

5. Помощник (на автомобиле с МКП нажав педаль сцепления, а с АКП — переведя рычаг селектора в положение N или Р) включает зажигание и поворачивает ключ зажигания в положение «стартер», при этом мультиметром в режиме вольтметра измеряем напряжение на выводе колодки.

6. Одним проводом соединяем отрицательный вывод аккумуляторной батареи с корпусом стартера. Второй провод, соединённый с положительным выводом аккумуляторной батареи, подсоединяем к контактному болту 3 тягового реле, к которому подсоединён провод стартера. Если якорь стартера начнёт вращаться, значит двигатель стартера исправен.

7. Подсоединяем второй провод к контактному болту 2 тягового реле. Используя отвертку или другой подходящий металлический предмет, замыкаем между собой вывод 1 и контактный болт тягового реле. Если раздался громкий щелчок и якорь стартера начал вращаться, тяговое реле исправно.

Процесс замены АКБ на Honda CR-V

Подходящие модели аккумуляторов:

Varta Blue Dynamic (B32), 45 Аh, 330 A 238*129*227 гарантия 2 года (аналог штатной). Варта и Бош емкостью 45 Ач не рекомендуем к установки из-за крайне низкого пускового тока. Разряженные сорокпятки вообще не способны прокрутить мотор. Medalist 75B24LS, 58Ah, EN 510 A 238*129*227 гарантия 2 года (лучше пусковой ток и больше емкости). У этой батареи пусковой ток, как у привычной европейской батареи 60 Ач

Medalist 50 Ah 440A 207*175*190 мм гарантия 2 года

АКБ большего, чем штатная, размера (иногда необходима переделка крепления и площадки)Medalist 75D23L, 65 Аh, 570 A 230*175*225 гарантия 2 года Rocket SMF 75D23L, 65Ah, 580 A 230*175*225 гарантия 1,5 годаMedalist 56377, 63 Аh, 640 A 242*175*175 гарантия 3 года

В автомобилях последних поколений обычно применяется Intelligent Battery Sensor (IBS) — интеллектуальный датчик батареи (находится на минусовой клемме)

Кроме того, в авто последних поколений существует тенденция использовать стартера, не требующих мощных токов прокрутки от батареи. Улучшены программы ЭБУ для холодного и горячего пусков мотора: включение запуска от 100-150 оборотов двигателя, контроль обогащения смеси по оборотам и температуре, положение РХХ, угол зажигания зависящий от оборотов, уменьшенное время впрыска топлива, многоискровой режим работы свечей на низких оборотах двигателя.

Всегда устанавливайте в авто качественный брендовый аккумулятор, подобранный по требуемым производителем характеристикам, а не по рекламным лозунгам продавцов батарей.

Спасибо за информацию и за данные по АКБ. Все понятно и практично

Приношу Вам благодарность за полную и конкретную информацию все понятно.

Стартер Honda CR-V III

Стартер предназначен для раскручивания коленчатого вала с целью последующего запуска двигателя. После подачи тока на якорь, происходит возбуждение, приводной вал проворачивается, вращая коленвал.

Передаваемой силы тока недостаточно для прокручивания коленвала, поэтому вокруг якоря стартера установлены магниты. В процессе возбуждения сила тока увеличивается в 4 раза, чего достаточно для проворота коленвала. Минимальная потребляемая сила тока при старте мотора 450 Ампер.

На протяжении всей истории производства Хонда СРВ 3 (2007 – 2013 гг.) модели оснащались редукторными и безредукторными типами стартеров.

Преимущество первых в меньшем потреблении электрической энергии, вращении при минимальном заряде аккумулятора. Недостаток: завышенная стоимость, частые вылеты планетарной шестерни, сложность конструкции для «незнающего».

Безредукторный тип прост в эксплуатации, имеет интуитивно понятный принцип работы. Преимущество: стоимость на 25% ниже аналогов, дешевизна запчастей. Недостатки: преждевременный износ при длительной эксплуатации при минусовых температурах.

При поломке пускового механизма покупка нового не всегда целесообразна. Зачастую мастера ограничиваются заменой внутренней начинки. Ресурс продлевается на несколько десятков тысяч. Решение о способе замены принимает мастер, основываясь на результатах диагностики.

Демонтаж

Значительно облегчит работу по демонтажу пускателя подъёмник. Он позволит не снимать лишние узлы и детали, всё осуществить быстро и грамотно. К сожалению, такое оборудование присуще специализированным сервисам — в домашних условиях приходится довольствоваться обычными приспособлениями.

Тут уже надо будет снимать массу вещей:

• правое колесо;
• клеммы аккумулятора;
• пластиковую крышку над радиатором;
• воздухопровод;
• разъёмы проводов, мешающие доступу;
• впускной коллектор с заслонкой;
• жгут проводов.

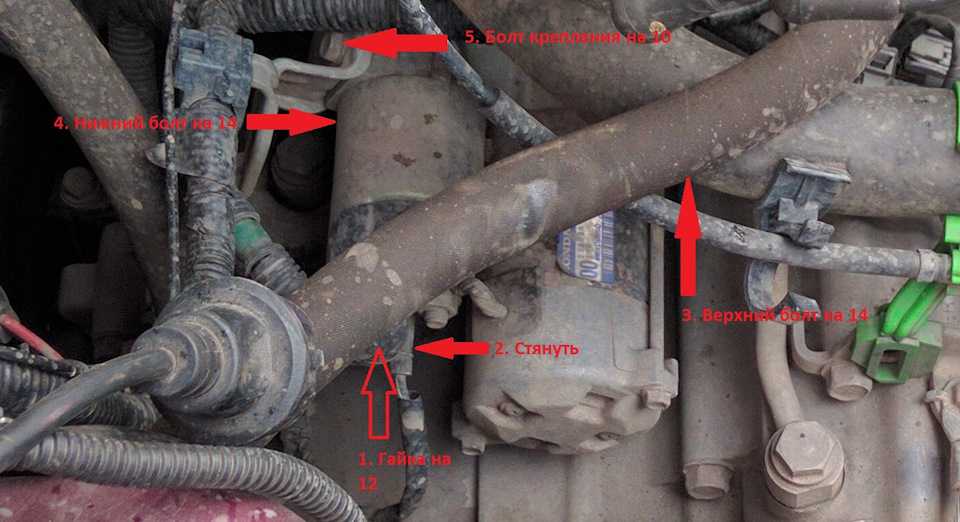

Главное — добраться до двух крепёжных болтов и клемм. Сложнее всего откручивается верхнее крепление. Легче к нему подобраться, используя удлинитель и шаровую насадку под головку на 15 размер. Вытащить электродвигатель автомобиля можно сверху, из подкапотного пространства.

Проблемы со стартером, способы их решения

• Повреждение изоляционного слоя электрической проводки;
• Недостаточная фиксация клемм на плате, окисление контактов;
• Залипание контактов по причине перегрева;
• Короткое замыкание якоря, обмотки;
• Неисправность пускового механизма вследствие попадания влаги в корпус;
• Внешнее механическое повреждение ПУ, корпуса;
• Деформация зубьев приводного вала, маховика;
• Заклинивание ПУ из-за износа зубьев;
• Залипание втягивающего реле.

Признаки нестабильной работы стартера

• Запуск пускового устройства с задержкой;
• Тугость вращения приводного вала;
• Работа ПУ с характерным металлическим скрипом;
• Двигатель не заводится;
• Пусковой механизм не крутит приводной вал;
• На приборной панели горит индикатор, уведомляющий о поломке в системе зажигания.

Диагностика стартера своими силами

Используем смотровую яму (дорожную эстакаду). В условиях СТО для осмотров задействуют подъемник.

Нередко причина нестабильной работы пускового механизма в неисправности топливной аппаратуры. Этот фактор нужно учитывать и проверять в ходе диагностики. Некачественное топливо засоряет фильтр, форсунки, препятствуя естественной циркуляции горючего по каналам.

Замените фильтр тонкой очистки, проверьте плотность прилегания катушек, контакты высоковольтных проводов.

Где находится стартер на автомобиле

В автомобиле семейства Honda CRV 3 пусковое устройство установлено в правой части моторного отсека. Реже по центру, при поперечном расположении двигателя. Точные данные указаны в инструкции по эксплуатации техническим средством (см. фото).

http://autopeople.ru/forum/honda/cr-v/repair/156421.htmlhttp://zapchasti.expert/starter/starter-xonda-srv-3.htmlhttp://www.drivernotes.net/post_snyatie_ustanovka_remont_startera_22851.htmlhttp://diabloarea.ru/khonda/snyatie-startera-khonda-srv.htmlhttp://inter-foto-press.ru/honda/cr-v/%D0%BA%D0%B0%D0%BA-%D1%83%D0%B4%D0%BE%D0%B1%D0%BD%D0%B5%D0%B9-%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D1%81%D1%82%D1%80%D0%B0%D1%82%D0%B5%D1%80-%D1%81-cr-v-24-%D0%B2%D1%82%D0%BE%D1%80%D0%BE%D0%B5-%D0%BF.htmlhttp://4x4expert.ru/info/zamena-startera-honda-srv-2/

голоса

Рейтинг статьи

Типы и конструкция якорей стартера

Конструктивно якорь стартера состоит из четырех основных деталей:

• Вал якоря;
• Сердечник;
• Обмотка;
• Коллекторный узел;

Вал якоря является несущим элементом якоря. Он изготавливается из стали, в его двух или трех точках выполняются посадочные места под подшипники (это могут быть подшипники скольжения — втулки, или подшипники качения). На удлиненной стороне вала выполняются шлицы для передачи крутящего момента на привод стартера, эти шлицы в зависимости от типа привода могут быть прямыми или косозубым (спиралеобразным).

Сердечник собирается из пакета металлических пластин, жестко монтируемых на валу. Сердечник имеет цилиндрическую форму, на его внешней поверхности выполнены пазы для прокладки витков обмотки. Монтаж сердечника выполняется на шлицы, выполненные на валу, это обеспечивает конструкции необходимую жесткость и предотвращает от проворачивания сердечника на валу при больших нагрузках.

Обмотка выполняется толстым медным проводом большого сечения, причем возможны два варианта: неизолированный провод прямоугольного сечения и изолированный провод круглого сечения. Прямоугольный провод используется в якорях стартеров большой мощности, так как по ним во время пуска двигателя могут протекать токи в 600-800 и более ампер. Изолированный провод применяется в обмотках маломощных стартеров. В якорях с обмоткой из прямоугольного провода изоляция выполняется из гибкого листового материала, которым обматываются проводники в пазах сердечника. Обмотка является одновитковой, так как она состоит из некоторого количества проводников (обычно не более 12-15), проложенных в сердечнике петлями, каждая такая петля является одним витком. Части обмотки, выходящие за сердечник (со стороны коллектора и с обратной стороны) зафиксированы бандажами — кольцами из изоляционного материала с пропиткой смолами, скобами и т.д.

Коллекторный узел служит для подачи тока на витки обмотки в таком порядке, чтобы вокруг обмотки возникало магнитное поле определенной формы. Коллектор состоит из ряда медных пластин, с которыми соединены концы витков обмотки (соединение выполняется пайкой). Между пластинами якоря предусмотрены зазоры, заполненные изолирующим материалом с высоким показателем диэлектрической проницаемости. Медные контакты имеют низкое электрическое сопротивление, поэтому хорошо передают ток на обмотку, также они имеют хороший контакт с медно-графитовыми щетками.

В настоящее время существует два типа коллекторов:

• Цилиндрический — коллектор выполнен в виде цилиндра, на наружной поверхности которого расположены контактные площадки;
• Торцевой — коллектор выполнен в виде круга, сегментами которого являются контактные площадки.

Соответственно, в стартере с цилиндрическим коллектором щетки имеют радиальное расположение (упираются в коллектор по радиусам), в стартере с торцевым якорем щетки расположены вдоль оси якоря. Цилиндрический коллектор более надежен, однако торцевой коллектор экономит место и позволяет уменьшить габариты стартера.

Якорь в сборе устанавливается в корпус стартера, он удерживается двумя или тремя подшипникам — два подшипника в торцах вала (в задней стенке корпуса стартера и в передней крышке привода стартера), еще один подшипник используется в качестве промежуточной опоры для якорей увеличенной длины. Обычно используются подшипники скольжения (втулки), так как они более просты, надежны и могут без труда выдерживать значительные нагрузки. В не которых стартерах применяются подшипники качения — роликовые или шариковые.

Разборка и чистка

Демонтированное устройство надо сначала очистить от слоя грязи и шлака. Потом разобрать, осмотреть в первую очередь бендикс и щётки. Затем прочистить внутреннюю зону от старого, высохшего масла. Металлические детали, включая корпус, промыть бензином.

Особое внимание уделяется ротору — на нём следует исключить наличие задиров, выдвинутой слюды, обрывов пайки. Отдельно, после снятия щёточного узла — проверяется редукторный механизм

Шестерни должны быть целыми, смазанными в достаточном количестве. Проверить надо также втулки. Далее остаётся только собрать, проверить стартер на аккумуляторе и установить обратно на машину.

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.

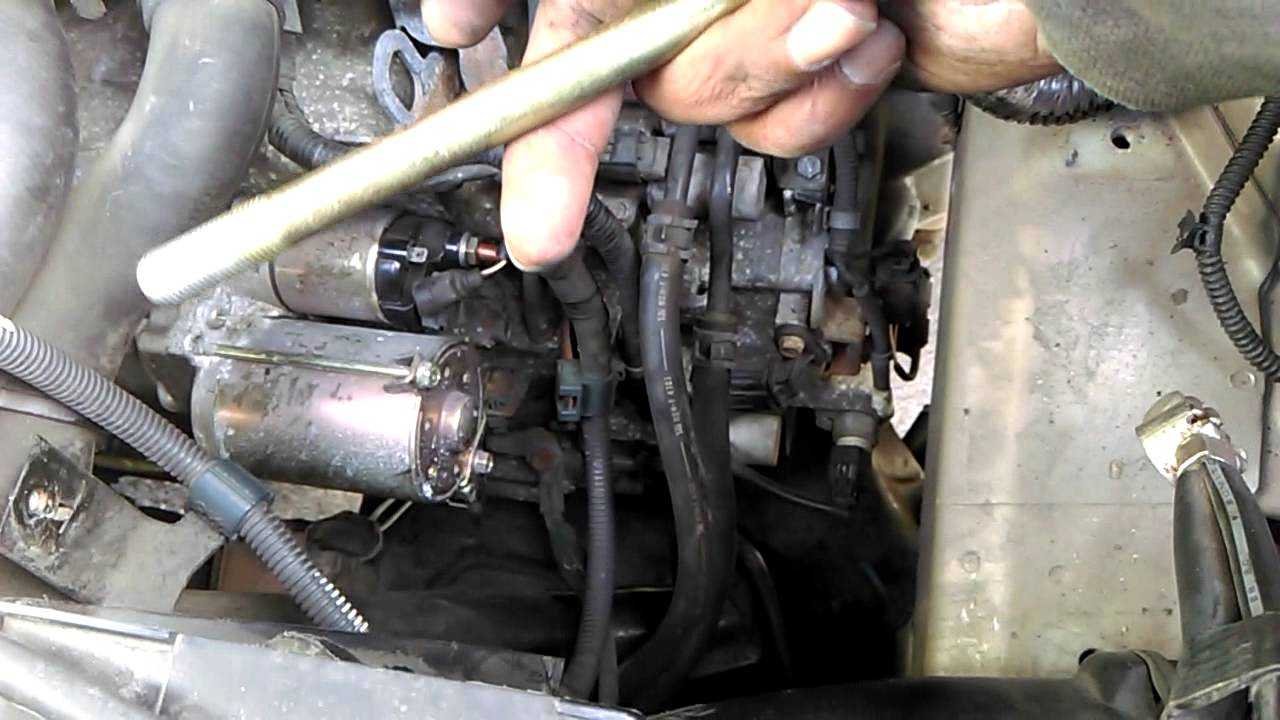

Замена и установка стартера на Хонда СРВ 3

Подготавливаем инструменты, материалы, ремкомплекты щеток, втулок, смазку, ветошь, головки.

Определяемся со способом проведения ремонта: устанавливаем новый пусковой механизм или восстанавливаем имеющийся. Выгоднее починить штатное ПУ. Новый стоит от 7 тыс. рублей, а ремонт не более 3 тыс. руб.

• Чтобы снять пусковой механизм, устанавливаем машину на смотровую яму, блокируем задний ряд колес противооткатными башмаками;
• Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
• Снимаем декоративную плиту с поверхности мотора, отвинчиваем гайки, отсоединяем выпускной коллектор;
• Отвинчиваем силовые клеммы с пускового устройства;
• Снимаем пусковое устройство со шлицов, извлекаем.
• Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место.

При продольном расположении двигателя доступ к пусковому механизму упрощен отсутствием вспомогательного оборудования.

Советы мастеров по обслуживанию

Не приобретайте дешевые расходные материалы, сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.

Не вращайте стартером дольше 15 секунд за один запуск. Выждите паузу, повторите попытку «старта» мотора вновь. Средний ресурс эксплуатации пускового механизма 80 тыс. км, плановая профилактика каждые 30000 км.

При необходимости консультируйтесь у специалистов, читайте литературу, смотрите видеоуроки.

Принцип работы

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

После отпускания ключа зажигания цепь питания втягивающего реле прерывается. Магнитное поле пропадает и пружина, установленная в реле, возвращает якорь на место, размыкая пятаки и выводя из зацепления бендикс – стартер отключается.

Снятие/установка/ремонт стартера

Запускаешь двигатель и после того, как бросаешь ключ в теч 1сек слышен посторонний скрежаще-хрустящий звук. Очевидно бендикс остается в зацепленнии с двигателем и двигатель крутит стартер.

Решается так: 1 Снимаем воздушный фильтр 2 Снимаем стартер (2 болта и провода) 3 Раскручиваем 2 длинные шпильки стартера

PS: смазки на основе дисульфида молибдена – наши ВНИИ НП-213, ВНИИ НП-229, из зарубежных – Opticoating TF, Opticoating L. Можно использовать смазки на основе графита, он по своим смазывающим свойствам очень близко к молибденовым, например Графитол. Только нужно искать высокотемпературный.

1)Наносим на все сопрягаемые детали метки(например шилом),на 6,9,15,17и 4 деталь. 2) Откручиваем медный провод идущий от статора к втягивающему. 3) Откручиваем 2 длинных болта(5). 4) Стартер легко половинится между деталями 15 и 9. 5) Откручиваем сзади крышки 6 два винта (12) 6) Снимаем крышку 6 -появляется доступ к щёточному узлу 24 (а там дерьма.

1) Вынимаем крышку 18(ничем не крепится) 2) Снимаем с осей три шестерёнки 16.(вставлять её в одном положении!). 3) Аккуратно подбивая молотком отсоединяем деталь 15 от 4. 4) Откручиваем 2 болта,крепящие втягивающее. 5) Отсоединяем от последнего вилку(там просто проточка),и вытаскиваем с крышки 4 вал 13,с 15 и 17 деталями и бендиксом. 6) Сдвигаем втулку 2 в сторону бендикса. 7) Снимаем прятавшееся под ней стопорное кольцо 1.

Если не хотим дыма при заводке,собираем всё по меткам. Делаем чёрточки через обе детали,которые будем рассоединять. Тогда присборке по этим меткам,детали уже не развернутся одна относит. другой,а встанут как и были. Допустим задняя крышка 6 имеет прорезь под провод,и если её развернуть,поставив неправильно,то будет дым.

Ставим стартер на место,проверив чтобы силовой кабель был направлен обжимами вверх.Всё закручиваем и ставим на место снятые клипсы. Всё,заводим и наслаждаемся “комариным писком” стартера. ( взято с форума CRV-Club )

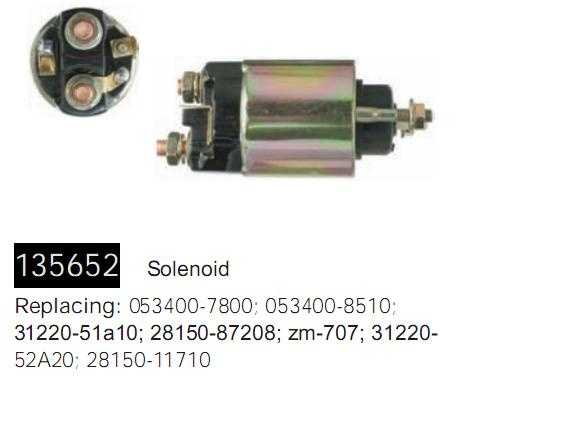

Втягивающее реле стартера дубликаты:

Cargo 135652, ZM 707.

Проблемы со стартером, способы их решения

• Повреждение изоляционного слоя электрической проводки;
• Недостаточная фиксация клемм на плате, окисление контактов;
• Залипание контактов по причине перегрева;
• Короткое замыкание якоря, обмотки;
• Неисправность пускового механизма вследствие попадания влаги в корпус;
• Внешнее механическое повреждение ПУ, корпуса;
• Деформация зубьев приводного вала, маховика;
• Заклинивание ПУ из-за износа зубьев;
• Залипание втягивающего реле.

Признаки нестабильной работы стартера

• Запуск пускового устройства с задержкой;
• Тугость вращения приводного вала;
• Работа ПУ с характерным металлическим скрипом;
• Двигатель не заводится;
• Пусковой механизм не крутит приводной вал;
• На приборной панели горит индикатор, уведомляющий о поломке в системе зажигания.

Диагностика стартера своими силами

Используем смотровую яму (дорожную эстакаду). В условиях СТО для осмотров задействуют подъемник.

Нередко причина нестабильной работы пускового механизма в неисправности топливной аппаратуры. Этот фактор нужно учитывать и проверять в ходе диагностики. Некачественное топливо засоряет фильтр, форсунки, препятствуя естественной циркуляции горючего по каналам.

Замените фильтр тонкой очистки, проверьте плотность прилегания катушек, контакты высоковольтных проводов.

Где находится стартер на автомобиле

В автомобиле семейства Honda CRV 3 пусковое устройство установлено в правой части моторного отсека. Реже по центру, при поперечном расположении двигателя. Точные данные указаны в инструкции по эксплуатации техническим средством (см. фото).

Разборка и чистка

Демонтированное устройство надо сначала очистить от слоя грязи и шлака. Потом разобрать, осмотреть в первую очередь бендикс и щётки. Затем прочистить внутреннюю зону от старого, высохшего масла. Металлические детали, включая корпус, промыть бензином.

Особое внимание уделяется ротору — на нём следует исключить наличие задиров, выдвинутой слюды, обрывов пайки. Отдельно, после снятия щёточного узла — проверяется редукторный механизм

Шестерни должны быть целыми, смазанными в достаточном количестве. Проверить надо также втулки. Далее остаётся только собрать, проверить стартер на аккумуляторе и установить обратно на машину.

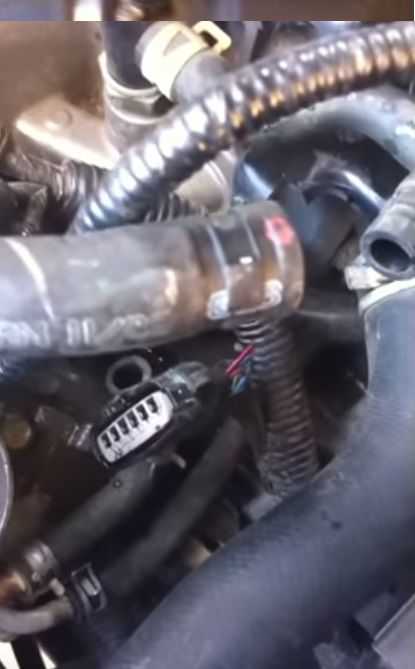

Снятие и ремонт стартера на Honda CR-V

Снять корпус воздушного фильтра:

Как снять стартер, на Хонда CR-V

Отзыв с соседнего форма. Открутил две гайки и 3 болта, крепящих впускной трубопровод. Слева на нём стоит какой-то маленький девайс, который крепится одним винтиком на ть.

Сначала, мы сделаем диагностику стартера Хонда СРВ, без снятия. Если диагностика покажет проблему в стартере,…

Очень советую эту процедуру производить либо в тёплое время года, либо в тёплом боксе, так как патрубки дубеют от времени и холода, так же, как и провода, впрочем..

В большинстве случаев для восстановления нормальной работы стартера достаточно почистить от грязи щеточный узел, зачистить ламели и смазать моторным маслом втулки. Поэтому с заменой спешить не стоит.

Стартер Хонда CR-V.

Избегая пустословия перехожу к инструкции по снятию как я это делал. Снял защитный пластиковый кожух закрывающий форсунки. Аккуратно что-бы не повредить снял все патрубки и отсоединил все разъёмы от БДЗ.

Открутил две гайки и 3 болта, крепящих впускной трубопровод. Залез рукой справа внизу отцепил от него крепление жгута проводов.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Конструкция

Как говорилось выше, стартер – это электромеханический механизм, преобразующий электрическую энергию в энергию вращения. Она передается на вал мотора, чтобы его прокрутить для запуска. Поэтому разделить его условно можно на две части: электрическая и механическая.

К электрической относятся:

1. Втягивающее реле с обмотками (втягивающей и удерживающей)
2. Щетки. Они передают ток на обмотки якоря
3. Электродвигатель

Механическая часть:

1. Шток втягивающего реле с пружиной
2. Вилка
3. Бендикс с шестерней
4. Шток электродвигателя.

В зависимости от конструкции различают классические и редукторные стартеры. В редукторном, для передачи крутящего момента, используется редуктор. На хвостовик которого «насажен» бендикс. В классическом варианте – он находится на самом якоре электродвигателя.

Редуктор упрощает передачу энергии вращения на коленчатый вал ДВС, уменьшает количество затраченной энергии. Из недостатков – меньшая надежность и усложнение механизма.

Рассмотрим конструкцию каждой части стартера. Из чего она состоит и для чего нужна.
