Замена и ремонт генератора на ваз 2109

При обнаружении каких-либо неполадок необходимо обязательно проводить только качественные работы по замене либо ремонту устройства. Не забывая правильно все подключить во время сборки. Так как это неплохая гарантия хорошей работоспособности отремонтированного либо замененного генератора.

Как снять генератор на ваз 2109

Более того заменять либо ремонтировать генератор можно не только на СТО, но и собственноручно.

1. Отсоедините колодку с проводом от клеммы генератора.

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

4. Переместите генератор к двигателю и снимите ремень.

5. Отверните болт крепления регулировочной планки.

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

7. Снимите генератор с автомобиля.

8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.

Но при этом постоянно следует придерживаться необходимых стадий:

• разборка,
• дефектовка,
• смена поломанных элементов,
• монтаж,
• подсоединение.

Замена генератора на ваз 2109 проводится примерно 30 минут. И для этого обязательно понадобиться взять накидные ключи на 10, 13 и 17, а также отвертки и тиски.

1. Отключается аккумулятор для обесточивания всей бортовой системы,
2. Отсоединяются все имеющиеся провода, которые связаны с генератором,
3. Полностью выкручивается верхняя гайка,
4. Снизу генератор держится благодаря длинному болту, который следует удерживать с помощью одного ключа, а вторым скручивать гайку,
5. Генератор аккуратно снимается,
6. Вынимаются все поломанные элементы и заменяются новыми,
7. Затем все снова собирается и устанавливается. Причем работа делается в обратном направлении.

И последний штрих – это обязательная проверка натяжения ремня генератора. Для этого надо зарядить аккумулятор и завестись, чтобы понять, что все снова работает так, как положено.

Ремонт генератора на ваз 2109

Ремонт генератора на ваз 2109 проводится лишь тогда, когда были обнаружены неисправности внутри аппарата. В такой непростой ситуации обязательно стоит сделать специальную диагностику мультиметром.

Благодаря основным принципам работы, получается весьма успешно заменять либо ремонтировать устройство. Но иногда остается только один выход – установка нового.

Главное помнить, что избежать всех вышеуказанных проблем поможет вовремя обнаруженная и выявленная поломка. Плюс можно надолго продлить срок службы самого генератора.

Схема генератора Ваз 2108

Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
2. Отрицательный диод.
3. Дополнительный диод.
4. Положительный диод.
5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
10. Реле зажигания.
11. Замок зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Реле напряжения, расположено в подкапотном пространстве.

Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

• Ослабленная фиксация ремня привода;
• загрязнение контактов;
• повреждение выпрямителей;
• износ щеток;
• зависание щеток;
• короткое замыкание;
• обрыв цепи питания;
• не работает регулятор;
• износ подшипника;
• клин шкива;
• поврежден вентилятор.

Техническая характеристика 37,3701

Максимальная сила тока отдачи при 13 В и 5000 мин-1, А	55
Пределы регулируемого напряжения, В	14,1+0,5
Максимальная частота вращения ротора, мин-1	13000
Передаточное отношение двигатель/генератор	1:2,04

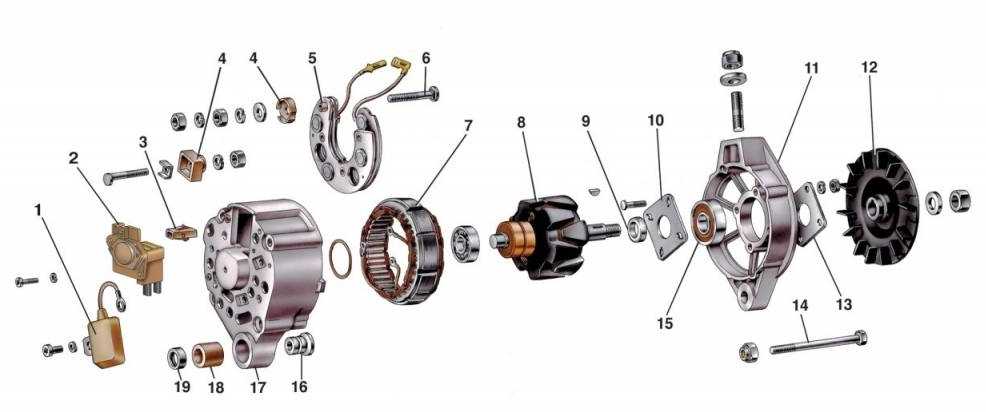

Из чего состоит генератор 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Но здесь также существуют и некоторые отличия. Так в первой серии устройство генератора ваз 2109 состоит из большого количества разнообразных компонентов:

• втулки,
• конденсаторных компонентов,
• статорных механизмов,
• обмотки ротора,
• шкива,
• заднего подшипника вала роторного устройства,
• задней крышки узла,
• фиксирующего болта,

Более трудная конструкция – это вторая серия, имеющая намного больше вышеуказанных частей:

• втулку,
• держатель щеточного узла,
• конденсаторное устройство,
• вал,
• стяжной болт,
• конусную шайбу,
• фиксирующее устройство положительных диодных элементов выпрямительного механизма,
• фиксацию отрицательных диодов и тому подобное.

Возможность пробега первой модели часто составляет примерно 120 тыс. км, а вот второй чуть-чуть больше, и все благодаря контактным кольцам, которые имеют меньший диаметр. Все зависит от технических характеристик. А также грамотного включения электрогенератора.

Поскольку у каждой марки данного устройства оно разное:

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод “30” генератора; 10 – вывод “61” генератора; 11 – регулятор напряжения; 12 – вывод “В” регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка.

При использовании 37.3701 – во время поворота ключа зажигания подключается напряжение через специальную лампочку на панели прибора, а также резисторы. Когда же запущен двигатель внутреннего сгорания, то напряжение идет на обмотку возбуждения двигателей, находящихся на выпрямительном блоке (основное напряжение идет на вывод регулятора, ток не проходит через специальную лампочку, в результате она не светится).

Генератор 94,3701: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

При использовании 94,3701 – происходит примерно то же самое (как только включится зажигание, напряжение через специальную лампочку идет к выводу регулятора).

Где находится генератор на ваз 2109

Многие автолюбители не знают где находится генератор на ваз 2109, поэтому в этом разделе вы найдете информацию где находится генератор смотрите на фото

Где находится генератор на ваз 2109

Технические характеристики генераторов ВАЗ 2109.

Наибольшая сила тока отдачи при 13 В составляет 55 А у генератора 37.370 и 80 А у 94.3701.

У 37.370 предельное регулируемое напряжение – 13,6-14,6 В, а передаточное отношение двигатель-генератор – 1:2,04. У его аналога — генератора 94.3701 предельное регулируемое напряжение равно 13,2-14,7 В, а передаточное отношение двигатель-генератор – 1:2,4.

Помимо технических характеристик в этих моделях ВАЗовского генератора имеются отличия и в размере контактных колец: в 94.3701 кольца имеют меньший диаметр, нежели у 37.3701. Сделаны они так для продления срока службы щеток и уменьшения окружной скорости вращения.

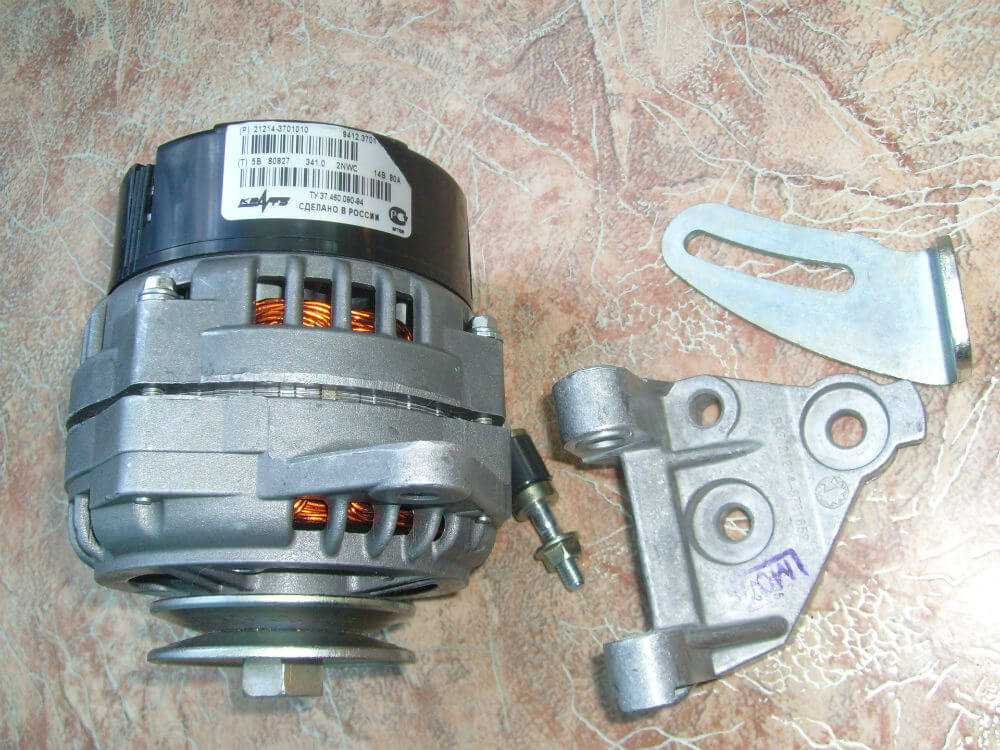

снятие и установка генератора 37.3701 на автомобилях ваз 2108, ваз 2109, ваз 21099

При снятии генератора 37.3701 с автомобиля ваз 2108, ваз 2109, ваз 21099 проделайте следующее: 1. Отсоедините провод от клеммы «-» аккумуляторной батареи. 2. Снимите защиту двигателя (см. в разд. 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ Генератор с автомобиля ваз 2108, ваз 2109, ваз 21099 надо снимать вместе с кронштейном, так как вынуть болт крепления генератора к кронштейну мешает лонжерон кузова.

3. Отсоедините разъем с проводом от вывода генератора.

4. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от вывода «30» генератора.

5. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

6. Переместите генератор к двигателю и снимите ремень генератора.

7. Отверните болт крепления регулировочной планки генератора.

8. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

9. Снимите вниз генератор с автомобиля ваз 2108, ваз 2109, ваз 21099.

10. Установите генератор на автомобиль ваз 2108, ваз 2109, ваз 21099 в обратном порядке. ПРЕДУПРЕЖДЕНИЕ При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора! 11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения ремня привода генератора 37.3701»).

Замена и ремонт генератора на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

• рожковые, накидные ключи;
• вороток, головки;
• динамометрический ключ для точности силы зажима;
• новый ремень приводных механизмов по мере необходимости;
• пластиковая лопатка для съема ремня;
• отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

• Глушим двигатель автомобиля.
• Открываем капот.
• Ослабляем крепление клемм, снимаем их с АКБ.
• Отпускаем болт – фиксатор кронштейна.
• Выводим генераторную установку вниз.
• Снять ремень приводных механизмов.
• Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
• По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Обращайтесь за помощью к специалистам СТО при возникновении сложностей с ремонтом, обслуживанием электрических установок.

Источники

• zapchasti.expert/generator/generator-vaz-21099-2109-2108.html
• avtozam.com/vaz/2108/podklyuchenie-i-remont-generatora/
• drive2.ru/l/466490074268172978/
• twokarburators.ru/tehnicheskie-harakteristiki-generatorov-2108-2109/
• remont-inomarki.ru/generator-vaz-2108.html

Снятие генератор на «восьмерке»

Чтобы демонтировать агрегат для проведения замены или ремонта, вам потребуется наличие ключей на «17» и монтажной лопатки. Обязательно перед началом проведения работ обильно обработайте все резьбовые соединения, чтобы облегчить демонтаж. Процедура выглядит следующим образом:

1. Отключите минусовую клемму от аккумуляторной батареи.
2. Выкрутите верхнюю гайку крепления корпуса генератора к кронштейну.
3. Выкрутите гайку на нижнем болте крепления.
4. Сдвиньте корпус генератора к блоку двигателя и снимите ремень.
5. Выкрутите гайку с силового контакта и отведите в сторону провода.
6. Извлеките нижний болт крепления.

После всех этих манипуляций можно полностью демонтировать агрегат. Сделать это можно как снизу, если не установлена на автомобиле защита, так и сверху.

Принцип действия и конструкция генераторов

Старинные модели постоянного тока в рамках статьи рассматривать не будем. Это удел обладателей техники родом из 60-х годов. Начиная с семидесятых уже стали использоваться альтернаторы переменного тока с внешним возбуждением и приводом клиновым ремнем от шкива коленвала двигателя. Регулятор напряжения из внешнего прибора («шоколадки») переместился на щёточный узел и получил народное название «таблетка». Такие модели используются на карбюраторных автомобилях ВАЗ.

С появлением на ВАЗе инжекторных моторов понадобилось много электричества для питания блока управления (ЭБУ, «компьютера», «мозгов») и электрического бензонасоса (ЭБН). Динамо-машины стали мощнее, традиционный привод клиновым ремнём уже не мог справиться с возросшей нагрузкой и стал проскальзывать. Так в автомобильные электроустановки пришли поликлиновые (широкие) ремни.

Если количество вспомогательных агрегатов больше двух (компрессор кондиционера, насос ГУР), то для увеличения площади контакта ремня со шкивами используются обводные ролики. Усилие натяжения регулируется натяжным роликом или перемещением корпуса генератора или гидронасоса.

История ВАЗ 21093 – как появился отечественный автомобиль с инжектором?

Серийное производство автомобилей ВАЗ 21093 началось еще в конце 80-х. В то время ВАЗ выпускался только с карбюраторным типом двигателя. Главным отличием данной модели автомобиля от своего предшественника ВАЗ 2108 было наличие 5 дверей, потому он стал считаться семейным авто.

Выпуск ВАЗ 21093 c инжектором начался в 2000 годах, когда появились так называемые электронные мозги – примитивные бортовые компьютеры, контролирующие все электронные процессы в работе автомобиля. Наличие разъемов позволяет в автосервисе сделать диагностику автомобиля и определить неисправности, не копаясь во внутренностях машины. Бортовой компьютер может увидеть неисправности датчиков, повторителей поворотов, фар, системы зажигания, проблемы в работе двигателя.

С 2012 года в автомобиле ВАЗ 21093 появилось еще одно преимущество – электронная педаль газа, нажимать на которую одну удовольствие! Водителю не нужно прилагать пpaктически никаких усилий – достаточно поставить ногу на педаль, чтобы авто стартовало.

Зачем нужен экономайзер на семерке и что он делает

Экономайзер отвечает за регулирование подачи топлива в камеру сгорания в режиме холостого хода. Этот датчик на автомобиле дает хорошую экономию топлива, что актуально для авто ВАЗ 2107. Когда же происходит экономия топлива, и за счет чего?

Когда водитель движется со склона, то способ его передвижения может быть в двух вариантах — торможение двигателем (то есть переход на пониженную передачу) с отпущенной педалью газа, или движение на нейтралке, применяя для снижения скорости педаль тормоза. Правильный способ — торможение двигателем, но при таком перемещении топливо попадает в камеру сгорания и через систему холостого хода, что увеличивает расход. Для того чтобы это предотвратить, карбюраторные модели ВАЗ 2107 оснащаются экономайзерами, исключающие попадание топлива через систему ХХ.

Применение ЭПХХ позволяет не только снизить расход топлива, но еще и уменьшить вредные выбросы в атмосферу. Клапан также способствует поддержанию частоты вращения коленчатого вала на холостом ходу на оптимальном уровне в пределах от 840 до 920 оборотов в минуту. На семерках такая система применялась до момента, пока вместо карбюратора стали устанавливать инжектор.

Где находится экономайзер на ВАЗ 2107

При изучении устройства становится понятно, что клапан с иглой находится в нижней части карбюратора, а электропневмоклапан — на усилителе кузова, под блоком предохранителей. Несмотря на то, что находится система внизу карбюратора, для доступа к ней понадобится демонтировать воздушный фильтр. Необходимость доступа к устройству возникает в случае его неисправности. Если какой-либо блок системы выходит из строя, то он подлежит замене, так как относится к категории неремонтопригодных устройств.

Принцип работы устройства

Чтобы узнать принцип работы экономайзера, надо разобраться, из каких элементов состоит устройство. Главными конструктивными элементами устройства являются:

1. Электропневмоклапан – при подаче на него электричества, открывается и начинает пропускать разряжение от впускного коллектора.
2. Монтажный блок — он же блок управления ЭПХХ.
3. Игольчатый клапан, обеспечивающий перекрытие подачи топлива на холостом ходу.

Теперь рассмотрим процесс работы устройства. Включается в работу система во время движения автомобиля на принудительном холостом ходу. Такое явление возникает, когда машина катится на скорости, и при этом отпущена педаль акселератора. При таком движении происходит ненужное поглощение воздушно-топливной смеси. Чтобы исключить это ненужное поглощение, используется система ЭПХХ.

Чтобы при передвижении автомобиля в таком режиме приостановить расход бензина, на карбюраторе устанавливается игольчатый пневмоклапан. Им управляет через воздушную трубку электропневмоклапан, расположенный на усилителе кузова. А он управляется блоком управления. Этот блок также соединен с катушкой зажигания и микровыключателем реагирующим на положения дроссельной заслонки.

На Включение и выключение системы влияют два условия: число оборотов коленвала(считываются с катушки зажигания) и положение педали газа.

Когда двигатель заведен и работает на холостом ходу, напряжение от блока управления подается на электропневмоклапан, и он открывается, пропуская разряжение от впускного коллектора к экономайзеру. Его диафрагма отодвигает иглу, и осуществляется подача топливной смеси в камеру карбюратора. Педаль газа при этом не нажата, и микрик находится в замкнутом положении. Обороты коленвала при этом менее 1000 в минуту. Система работает.

Но стоит только нажать на педаль газа: микрик размыкается, прекращая подачу напряжения на электропневмоклапан(ЭПК), одновременно увеличиваются обороты(примерно до 1900 в мин.), и в этот момент блок управления тоже отключает электропневмоклапан, из-за увеличенного числа оборотов. Разряжение перестает идти к экономайзеру и он закрывает иглой канал подачи топлива. Система отключается.

При езде на скорости, как только водитель отпускает педаль газа, микровыключатель замыкается, и подается напряжение на ЭПК. Почти одновременно обороты падают до, приблизительно 1700, и блок управления тоже начинает подавать напряжение на пневмоклапан. Он открывает путь разряжению, и далее система включается.

Особенности работы

Как может выглядеть неисправный узел, как снимать и как разобрать генератор, как осуществляется его переборка? Если на инжекторе или карбюраторе ВАЗ 21099 или 2109 устройство не дает зарядку, в первую очередь давайте разберемся в особенностях его функционирования, а именно в схеме питания.

Схема питания генератора

Схема питания узла

Итак, что включает в себя схема:

1. Сам генератор ВАЗ 2109.
2. Минусовой диод.
3. Дополнительный элемент.
4. Плюсовой диод.
5. Контрольная лампочка, она же сообщает водителю о разряде АКБ.
6. Приборная панель транспортного средства.
7. Вольтметр.
8. Блок с предохранителями, установленный в моторном отсеке под лобовым стеклом напротив водительского места.
9. Резисторные элементы, установленные в этот же блок.
10. Реле зажигания «девятки».
11. Сам замок.
12. АКБ.
13. Конденсаторное устройство.
14. Обмотка.
15. Реле регулятора напряжения генератора, установленное в моторном отсеке.

Следует отметить, что схема подключения генератора ВАЗ 2109 актуальна для всех машин с передним приводом восьмой линейки — и 2108, и 21099 (автор видео — Семен Педань).

Как проверить напряжение генератора Ваз 2108

Для того чтобы проверить работоспособность генератора Ваз 2108 , нужно выполнить следующие действия:

1. При помощи вольтметра произвести диагностику напряжения на клеммах АКБ. Когда двигатель запущен, а генераторный узел работает нормально, этот параметр должен составлять около 13.8-14.5 вольт.
2. Попробуйте на заведенном двигателе приложить ладонь к корпусу узла, вам нужно прочувствовать вибрацию. Если вибрация имеется, вы ее сразу заметите. Причем она может быть обусловлена износом подшипниковых деталей.
3. Также нужно произвести диагностику натяжения ремешка устройства, при этом мотор должен быть отключен. Нажмите пальцем на ремешок — прогиб должен быть не более 1.5 см

Причины выхода из строя генератора Ваз 2108

Основными причинами выхода из строя генератора Ваз 2108 специалисты считают:

• поломка регулятора напряжения;
• повреждение диодного моста (он же выпрямитель);
• изнашивание токосъемных щеток;
• дефекты проводов зарядной цепи;
• повреждение либо эксплуатационный износ шкива;
• износ токосъемных колец или коллектора;
• замыкание отдельных витков на обмотке статора;
• выход из строя подшипника.

Каждый уважающий себя автолюбитель должен понимать, какие причины неисправностей генератора встречаются наиболее часто, и как с ними можно бороться. Необходимо также не забывать о том, что избежать серьезных проблем помогает своевременная профилактика. Ближе к концу статьи мы рассмотрим и некоторые советы, которые помогут вам узнать, как проверить генератор самостоятельно. Но давайте сначала узнаем о внутреннем устройстве узла.

Как проверить генератор?

Чтобы проверить работоспособность узла в своем автомобиле, нужно выполнить следующие действия:

1. При помощи вольтметра произвести диагностику напряжения на клеммах АКБ. Когда двигатель запущен, а генераторный узел работает нормально, этот параметр должен составлять около 13.8-14.5 вольт.
2. Попробуйте на заведенном двигателе приложить ладонь к корпусу узла, вам нужно прочувствовать вибрацию. Если вибрация имеется, вы ее сразу заметите. Причем она может быть обусловлена износом подшипниковых деталей.
3. Также нужно произвести диагностику натяжения ремешка устройства, при этом мотор должен быть отключен. Нажмите пальцем на ремешок — прогиб должен быть не более 1.5 см (автор видео — Вячеслав Ляхов).

Какой генератор установлен на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Технические характеристики	37.3701	94.3701
Граничная сила тока при напряжении в 13,5 В и оборотах свыше 5500 об / мин	56	81
Регулируемый диапазон напряжения	13,5-14,4	13,3-14,6
Передаточное соотношение	01.01.1970	01.01.1970
Емкость конденсаторов	2,3±15%	2,1±15%

Водителю на заметку!!! Если в пути оборвался ремень привода ИП, а запасного нет под рукой, вырежьте кольцо шириной 25 мм с автомобильной камеры.

Чтобы существенно снизить потребление тока при работающем силовом агрегате необходимо отключать максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.

Генератор ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Автомобили семейства ВАЗ «8, 9, 99» оснащенные карбюратором, системой впрыска топлива (инжектор) укомплектованы генераторами типа 37.3701, 94.3701.

Оба источника питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения. Сторона вращения правая.

Первый тип источника питания (далее — ИП) приводится в движение клиновидным ремнем, а второй – поликлиновым от шкива коленвала. Некоторые серийные модели «восьмерки», «девятки» оснащены ИП производства Словении, маркировка ААК-5102.

В случае выхода из строя ААК-5102 его можно полностью или частично заменить 94.3701. Процесс самостоятельной профилактики вовсе не сложный, но требует познаний и начального опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

Для чего необходим генератор?

Он нужен для питания бортовой сети при запущенном двигателе. На остановленном вся сеть питается от аккумуляторной батареи. Если вы самостоятельно проводили замену генератора ВАЗ-2108 или любого другого автомобиля, то видели, что у него имеется один силовой вывод. К нему подключено несколько проводов:

Самый толстый соединяет генератор с плюсовой клеммой аккумуляторной батареи. Именно по этому проводу происходит зарядка АКБ

Обратите внимание на то, что предохранителей на нем нет. Поэтому при любых манипуляциях с генератором необходимо обесточить бортовую сеть.
Тонкий короткий провод, идущий к регулятору напряжения — необходим для питания обмотки возбуждения.
Редко, но бывает, что к этому выводу генератора подключается дополнительное оборудование.

На автомобилях используется довольно старая, но зарекомендовавшая себя конструкция генератора ВАЗ-2108. Карбюратор применяется в системе впрыска топлива. На инжекторных автомобилях от силового вывода генератора запитаны топливные форсунки и катушки зажигания. Все остальные потребители берут питание от плюсового вывода аккумуляторной батареи.

Технические характеристики генератора 37.3701

— Величина отдаваемого тока (при 6000 об/мин-1 и напряжении 13 В) – 55 А

— Величина напряжения – 13.6 – 14.6 В

— Направление вращения ротора – правое

— Максимальная частота вращения ротора – 13000 об/мин-1

— Передаточное отношение двигатель/генератор 1/2.04

Принцип работы источника питания ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.

После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.

С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.

Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.

Какой генератор лучше поставить на ВАЗ 2110

На заводах ВАЗ 2110 ставятся генераторы КАТЭК, с силой тока 80 А. Срок службы составляет 140000 км, это примерно 10 лет эксплуатации авто. Отвечая на вопрос, какой генератор лучше поставить на ВАЗ 2110, специалисты рекомендуют продукцию российских производителей.

Что учесть при выборе

Российский производитель или зарубежный? Конечно, в первую очередь предпочтительнее российские производители. Хотя бы потому, что легче найти при незначительной поломке запчасти. Если вы приобретёте генератор на ВАЗ 2010 не столь популярной фирмы, возможно, поиск запчастей будет затруднён, и они обойдутся вам не столь дорого.

• Сила тока. Заводские модели на ВАЗ 2010 — 3771 или 94.3701 — рассчитаны на 80 А, такой силы тока хватает, даже если имеются дополнительные устройства, его потребляющие. Более мощные — на 120 А — ставятся при наличии мощной акустики, вреда аккумулятору не причиняется, а вы обеспечите всех потребителей энергии бесперебойным током.
• Лучше приобретать генератор при наличии гарантии на него. Вполне может встретиться бракованное изделие, и гарантия даст возможность сделать замену на новый.

Производители генераторов

Лучше всего для 2010 приобрести штатный генератор от КАТЭК или КЗАТЭтм Самарского завода, причём около 50% владельцев именно так и поступают, согласно статистике. Они надёжны, справляются отлично с функциями, создавая нужное напряжение.

Из генераторов зарубежного производства можно порекомендовать Bosch, Delphi и Denso, также являющиеся надёжными и популярными.
