Блок предохранителей и реле

Замена предохранителей на Датсун Он До

На Датсун Он До установлены втычные низкопрофильные предохранители.

Они состоят из 3 элементов:

• контактной группы;
• пластикового, фарфорового, стеклянного корпуса;
• плавкой спирали.

Прежде чем менять перемычку, нужно узнать, из-за чего она перегорела.

Для этого надо:

Найти в схеме место установки перемычки, которая защищает неисправное оборудование.
Отсоединить питание.
Поставить новый предохранитель с соблюдением мер предосторожности.
Завести машину.
Попробовать включить в работу отказавший прибор.

Если пришла в негодность перемычка, нужно установить причину разрушения:

• подключение допоборудования большой мощности;
• КЗ после попадания воды или нарушения изоляционного слоя проводов;
• увеличение токовой нагрузки из-за укорачивания цепи;
• повышение постоянного напряжения в бортовой сети;
• окисление или неполное примыкание контактов;
• применение восстановленных или контрафактных запчастей;
• нарушение рекомендованного производителем регламента обслуживания.

Как только причина перегорания установлена и устранена, можно начинать ремонтные работы.

Алгоритм работы включает нескольких шагов:

1. Припарковать машину на ровной дороге, заглушить мотор.
2. Включить стояночный тормоз, отключить электроприборы.
3. Вынуть ключ из замка зажигания.
4. Поднять и закрепить крышку багажника.
5. Откинуть клеммы с полюсов аккумулятора.
6. Уточнить по схеме расположение нужной вставки.
7. Удостовериться в ее целостности на глаз или прозвонить тестером.
8. Вынуть сгоревшую вставку электроизолированными щипцами или сухими руками.
9. Взять из запаса новую, рассчитанную на подходящую нагрузку.
10. Вставить элемент в контактную группу.
11. Завести автомобиль.
12. Попробовать включить в работу оборудование, которое не запустилось.
13. Установить по местам демонтированные детали крышки, если оборудование заработало.

Запрещается использование взамен калиброванной плавкой вставки монет, кусков проволоки, провода, прочих металлических стержней. Чтобы не оказаться в аварийной ситуации в путешествии, нужно периодически проводить ревизию запчастей, своевременно приобретать замену использованным перемычкам.

DATSUN mi-DO Установка сигнализации — МКПП

Точки подключения DATSUN mi-DO с механической коробкой, аналоговое подключение, без CAN, LIN модуля

Устанавливаем StarLine A91 с обходчиком ИММО, диалоговый код, с автозапуском двигателя

1. Снять подторпедник, отсоединив разъём кнопки багажника (крепление на защёлках). Затем отвернуть пять саморезов, снять декоративную накладку порога двери водителя.

2. Снять панель приборов. Для этого сначала снять кожух рулевой колонки, открутив семь саморезов. Отвернуть три самореза крепления декоративной накладки панели приборов. Снять накладкупанели приборов. Отвернуть четыре самореза крепления панели и снять её, отсоединив разъём.

3. Установить антенну на лобовом стекле, светодиод на левой стойке. Датчик удара закрепить на ровной поверхности. Сервисную кнопку установить в любом удобном месте.

4. Установить под капотом сирену (крепить на саморезы), датчик температуры двигателя (с помощью хомутов) и концевик капота. Провода в салон проложить через технологическое отверстие

5. Блок StarLine А91 закрепить за панелью приборов

6. Подключить массу StarLine А91 справа от рулевой колонки (закрепить гайкой М6)

7. В разъёме панели приборов подключить контроль стояночного тормоза.

8. В разъёме панели приборов подключить указатели поворотов

9. В разъёме блока управления электроусилителя руля подключить контроль работы двигателя.

10. В некоторых комлектациях установлен только концевик двери водителя. Подключить его в жгуте порога водителя согласно Схеме 1. Для остальных трёх дверей установить дополнительные концевики и подключить к сине-чёрному проводу разъёма Х3 StarLine A91. Концевик багажника подключить согласно Схеме 2 в жгуте порога водителя

11. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны в разъёме панели приборов.

12. Для управления ЦЗ подключить провода разъема Х2 охранно-телематического комплекса согласно Схеме 3. Для этого снять внутреннюю обшивку двери водителя, открутить пять саморезов. В разъём замка двери вставить два недостающих pin. Открытие — pin 2, закрытие — pin 7. Возможна установка дополнительного привода двери. Подключить согласно Схеме 4

13. В жгуте замка зажигания подключить зажигание, стартер и питание +12В охранно-телематического комплекса StarLine А91. Данные соединения рекомендуется выполнять при помощи пайки.

Сборку салона производить в обратной последовательности

Замена предохранителя прикуривателя Datsun в Химках, список автосервисов

• Главная
• Химки
• Замена предохранителя прикуривателя
• Datsun

в Химках зарегистрировано 14 автосервисов Датсунпо замене предохранителя прикуривателя с отзывами, рейтингом и фотографиями.

Россия, Московская область, Химки, микрорайон Сходня, улица Кирова, 9А

Развал-схождение, Базовое сервисное обслуживание

Россия, Московская область, Химки, Рабочая улица, 2А

ДИАГНОСТИКА И РЕМОНТ ЭЛЕКТРОННЫХ СИСТЕМ, АВТОЭЛЕКТРИКИ

Россия, Московская область, Химки, Вашутинское шоссе, 4Д

Технический центр компания ООО Техносервис+ (СТО) предлагает полный спектр услуг по ремонту и техническому обслуживанию

Россия, Московская область, Химки, Нагорное шоссе, 2

Автотех — уникальное предприятие, состоящее из нескольких подразделений — АВТОМОЙКА, КУЗОВНОЙ ЦЕХ, СЛЕСАРНО-МЕХАНИЧЕСКИЙ ЦЕХ, ЦЕХ П…

Россия, Москва, Ленинградское шоссе, 21

«РОЛЬФ Химки» — официальный дилер Ford, Hyundai, Mazda, Mitsubishi. Этот крупнейший торгово-технический комплекс розничной сети «РОЛЬФ» общей площадью…

Россия, Московская область, Химки, Коммунальный проезд, 14

АВТОСЕРВИС В ХИМКАХ С 08.00 ДО 20.00

Россия, Московская область, Химки, микрорайон Планерная, вл4

Денсервис в Химках — качественный ремонт автомобилей

Россия, Московская область, Химки, Нагорное шоссе, 2

Технический (Оппозит) это:качественный ремонт, гарантия, индивидуальный подход к каждому клиенту, гибкая ценовая политика, прият…

Россия, Московская область, Химки, Молодёжная улица, 40А

Профессиональное обслуживаниеСерьезный подход к вашему автомобилю.

Россия, Московская область, Химки, улица Жуковского, 5А

АвтоТех учреждён, как хозяйственное общество, Некоммерческой организацией (НКО) — ХИМКИНСКОЙ РАЙОННОЙ ОБЩЕСТВЕННОЙ ОРГАНИЗАЦИЕЙ «ВЕТЕРАН…

Россия, Московская область, Химки, Союзная улица, 5к4

WSS (WORKSHOP STUDIO) Комплекс по ремонту и обслуживанию автомобиля.

Россия, Москва, Куркинское шоссе, 13к3

Все работы в одном месте!

Россия, Московская область, Химки, Нагорное шоссе, 2к7

Сеть умных автосервисов Вилгуд основана в 2011 году. У нас богатый опыт по ремонту автомобилей европейского и японского производства.

Россия, Московская область, Химки, Вашутинское шоссе, 4

Многолетний опыт работы и квалифицированные специалисты — гарантия качества. Высокоточное оборудование для различных видов работ позволит устранить лю…

Схема предохраниетелей и реле Датсун/Гранта

Комплектация trust3 все релюхи на месте, ЦБКЭ видимо нет, да и слава богу!

Datsun on-DO, 2019

Комментарии 24

Правый отказался работать

насколько помню, там общий пред на блок стелоподъёмников…

Подскажите где предохранители стекло подъёмников находятся, не могу найти((((

Тачка 2018 года, недавно загорелся ключ мимо на приборка, перестали работать кнопки открывается стекол и подсветка салона. Так я и не понимаю, то-ли это сам иммо, то ли его реле, то ли мозги промокли

У меня траст-2 я хотел сделать чтоб стеклоподьемники работали без зажигания и реле от них так и не нашел порыв интернет выяснилось что если нет реле значит стоит цбкэ также не нашел реле поворотников что подтвердило мои опосения

Извиняюсь писал с телефона я это к тому что на трастах тоже есть цбкэ

У меня траст-2 я хотел сделать чтоб стеклоподьемники работали без зажигания и реле от них так и не нашел порыв интернет выяснилось что если нет реле значит стоит цбкэ также не нашел реле поворотников что подтвердило мои опосения

хз, у меня есть это реле

Поправочку только внеси что это для комплектаций акцес и траст. В дримах на монтажном блоке отсутствуют реле повторителей и стеклоочистителей. Их функции вынесены в цбкэ

у меня траст 2 и тоже этого нет как и реле стеклоподьемников

Значит надо выяснить с какой комплектации они в цбкэ вынесены. Может во всех

мне кажется у трастов всех вынесено в цбкэ

Надо у владельцев этих комплектаций спрашивать

у меня траст 3. Надо бы проверить.

Я так с заменой ламп повторителей на светодиодные обманулся. Думал заменю на спец релюшку и нормально моргать будут, сунулся а реле нету

Руководство Datsun on-Do 2014 — страница 2

Datsun on-Do. Руководство — часть 2

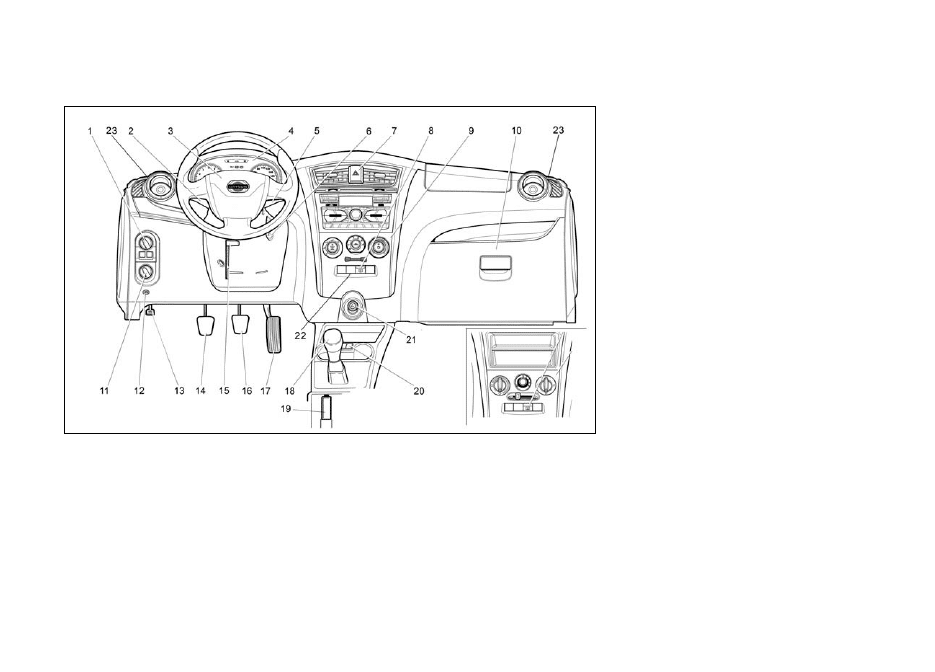

Индекс проиллюстрирован

8. Выключатель обогрева заднего стекла

9. Органы управления системой отопления и кондиционирования

кондиционер (стр. 4-2)

10. Отделение для хранения вещей (стр. 2-19)

11. Регулятор угла наклона луча фар

12. Выключатель отпирания крышки багажника

13. Ручка открывания капота (стр. 3-10)

14. Педаль сцепления * (стр. 3-5)

15. Регулировка рулевого колеса (стр. 3-12)

16. Педаль тормоза * (стр. 3-5)

17. Педаль акселератора * (стр. 3-5)

18. Рычаг переключения передач (стр. 3-5)

19. Стояночный тормоз

Припаркуйте машину (стр. 3-13)

Техническое обслуживание (стр. 8-0)

20. Выключатели обогрева сидений * (стр. 3-2)

21. Электрическая розетка / прикуриватель * (стр. 3-18)

22. Выключатель ветрового электрического обогревателя

23. Вентиляционные решетки (стр. 4-2)

24. Замена системы динамической стабилизации

*: для некоторых вариантов автомобиля

**: * см отдельное «Руководство пользователя» для

система навигации »(для некоторых вариантов
производительность автомобиля).

Переключатель режимов бортового компьютера

5. Переключатель стеклоочистителя и омывателя лобового стекла

Кнопки бортового компьютера * (стр. 2-2)

6. Выключатель питания (стр. 5-4)

7. Выключатель аварийного освещения (стр. 6-2)

1. Блок управления осветительными приборами

Противотуманные фары (стр. 2-10)

2. Переключатель указателей поворота (стр. 2-0)

3. Звуковой сигнал (стр. 2-14)

4. Контрольно-измерительные приборы (п. 2-2), световые

будильники и индикаторы (стр. 2-4)

Просмотр информации (стр. 2-8)

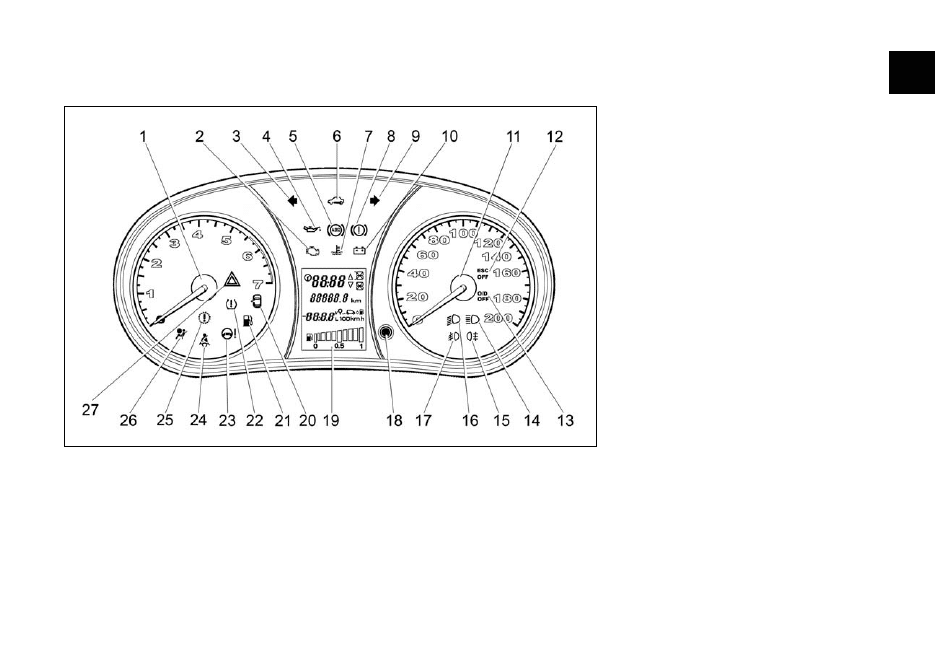

Индекс проиллюстрирован

1. Тахометр (стр. 2-3)

2. — 10. Световые индикаторы и индикаторы, звук
предупреждающие знаки (стр. 2-4)

12. — 17. Световые индикаторы и индикаторы, звук
предупреждающие знаки (стр. 2-4)

18 Кнопка сброса счетчика пройденного пути,

кнопка сброса суточного одометра e
кнопка установки часов (стр. 2-2)

19 Информационный дисплей (стр. 2-8)

20. — 27. Огни и указатели, звук
предупреждающие знаки (стр. 2-4)

СТРЕЛКИ
И ИНСТРУМЕНТЫ

Панель управления

Индекс проиллюстрирован

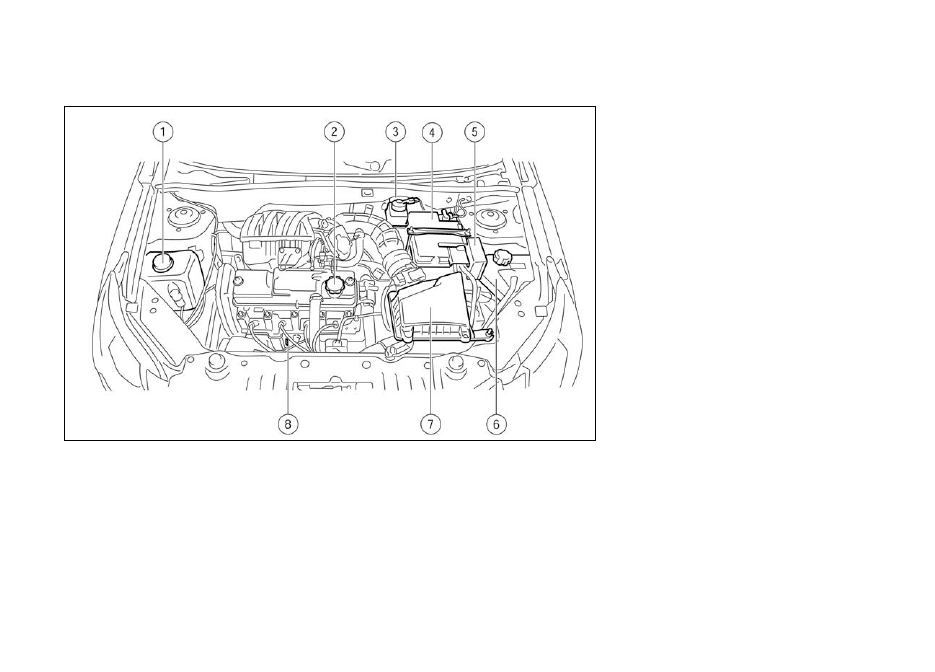

ДВИГАТЕЛЬ 1.6L, 8V

1. Жидкость омывателя лобового стекла (стр. 8-6)

2. Крышка маслозаливной горловины двигателя

3. Бачок главного главного цилиндра (стр. 8-4)

4. Аккумулятор (стр. 8-7)

Запуск двигателя с дополнительной аккумуляторной батареей

аккумулятор (стр. 6-0)

5. Предохранители и блок предохранителей (стр. 8-9)

6. Расширительный бачок системы охлаждения двигателя

Перегрев двигателя (стр. 6-0)

7. Воздушный фильтр (стр. 8-5)

8. Щуп для измерения уровня моторного масла (стр. 8-2)

Уход за ремнем безопасности. 1-10

Пиротехнические преднатяжители ремней безопасности. 1-10

Безопасность детей. 1-11

Дети младшего возраста. 1-11

Дети среднего и старшего возраста. 1–12

Правовые требования. 1–12

Детские удерживающие системы. 1–12

Меры предосторожности при использовании детских удерживающих систем
системы. 1–12. Схема установки детской удерживающей системы

1-13

Схема установки детской удерживающей системы. 1-13

Дополнительные удерживающие системы (SRS). 1–16

Меры предосторожности при использовании опций
удерживающие системы (SRS). 1–16. Система подушек безопасности

1–18

Система подушек безопасности. 1–18

Ремонт и замена элементов системы. 1-20

Передние сиденья. 1-2

Электрические обогреватели сидений (для некоторых версий
машина). 1-3

Задние сиденья. 1-4

Регулируемые компоненты подголовника. 1-5

Ремень безопасности . 1-6

Меры предосторожности при использовании ремней безопасности. 1-6. Безопасность детей

1-7

Безопасность детей. 1-7

Использование ремней безопасности беременными женщинами. 1-8

Безопасность инвалидов. 1-8

Трехточечный ремень безопасности. 1-8

1 Безопасность — сиденья, ремни безопасности

и дополнительные удерживающие системы

Как снять крышку с блока предохранителей на Датсун Он До

Чтобы снять крышку установочной панели в салоне автомобиля, нужно сделать так:

1. Подойти к двери на стороне сиденья водителя.
2. Осмотреть щиток с индикаторами и приборами.
3. Найти пластиковую накладку под рулевой колонкой.
4. Потянуть за замок в нижнем левом углу.
5. Приподнять защелку в центре.
6. Подцепить отверткой верхние и правые угловые фиксаторы.
7. Демонтировать защиту установочного модуля.

Доступ к блоку в салоне авто.

В моторном отсеке добраться до перемычек можно с помощью нескольких действий:

1. Поднять и зафиксировать капот.
2. Найти АКБ.
3. Ослабить запорные пластины по бокам крышки черного пластикового короба.
4. Снять кожух модуля.

Блок под капотом авто.

Необходимость в сигнализации

Сигнализация – сейчас представить себе автомобиль без этой опции практически невозможно. Ведь любая машина, независимо от ее возраста, представляет немалую ценность. Следовательно, стремление хозяина защитить и сохранить ее вполне оправдано.

Естественно, не стоит считать сигнализацию панацеей от угона Датсун он-До, так как она не гарантирует на 100% сохранность машины. Ее задача заключается в создании для злоумышленника своеобразного барьера

Ведь завывающая сирена не только привлекает внимание посторонних, но и серьезно мешает похитителю

Установка сигнализации на Датсун профессионалами – лучший выбор, ведь они смогут не только грамотно смонтировать все оборудование, но также учесть пожелания заказчика, а еще помогут выбрать оптимальный продукт и дадут гарантию на работу после завершения монтажа.

Как заменить предохранители в блоках

Процедура замены неисправных предохранителей на Datsun on-DO не составит труда даже для неопытных механиков – вся работа не требует специализированных навыков и осуществляется по интуитивно понятному сценарию. Для замены плавких вставок или предохранителей потребуется не больше 15 минут свободного времени, а также отвертка с плоским шлицем и пассатижи или специальный съемник для демонтажа.

Замена предохранителей на Datsun on-DO осуществляется следующим образом:

• Сначала отключаем клеммы с КАБ под капотом, чтобы предотвратить возможность короткого замыкания и выход из строя электротехнического оборудования транспортного средства;
• Далее по правую сторону от двигателя находим пластиковый бокс, внутри которого будут расположены блок предохранителей и комплект реле. Для свободного доступа к предохранителям с помощью отвертки необходимо отщелкнуть пластиковые пистоны;
• После снятия крышки осматриваем все предохранители на предмет неисправности. Поврежденные или перегоревшие предохранители будут иметь нарушенную спираль внутри корпуса, а также следы оплавления на пластиковой части;
• Демонтируем поврежденные элементы с помощью специального съемника или пассатижей и вставляем новые комплектующие, аккуратно надавливая деталь на посадочную ячейку до появления характерного щелчка контакта;
• Затем переходим в салон транспортного средства и повторяем аналогичную процедуру со вторым блоком предохранителей. Сам блок в салоне будет расположен по левую сторону от рулевой колонки, чуть внизу руля;
• После успешной замены предохранителей и плавких вставок подключаем обратно АКБ и тестируем все функции автомобиля.

На Datsun on-DO может случиться перегорание свежезамененных предохранителей из-за скачка напряжения в период первого запуска двигателя после подключения АКБ – в этом случае придется заменить поврежденные элементы вновь.

Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.

Блок предохранителей со снятой крышкой.

Обозначение предохранителей и реле на Datsun on-Do и mi-Do

Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.

Блок предохранителей со снятой крышкой.

Где на Датсун расположен блок предохранителей и реле?

Добраться до блока предохранителей можно непосредственно в салоне авто. Для этого требуется снять крышку – сначала необходимо потянуть за нижний, левый край крышки и освободить ее угол (левый). Далее усилие прилагается к центральной, правой и верхней частям, причем последовательно.

Порядок демонтажа крышки блока предохранителей, расположенного в салоне

Расположение предохранителей в моторном отсеке Датсун

Схема предохранителей датсун он до 2015

Наверное, было забавно прочитать, как я легкомысленно осудил блок управления двигателем нового Datsun. Смешно для людей, хоть немного знакомых с диагностикой. Потому что с простой в принципе ошибкой P0171 решил не делать обрядов и сразу заказал «мозги». В общем, это продолжение истории.

Не проходит и месяца до того, как появятся мозги. То же самое можно купить в любой пекарне, но здесь это принципиально, гарантия. К тому же выяснилось, что их покупная цена всего 3000р.

Установлен блок управления двигателем тоже довольно оригинально, в ноге переднего пассажира. Постепенно привыкаю к ​​загадочным строительным изыскам инженеров АВТОВАЗа. Ведь французами нюхали, а значит, в будущем механику ждут новые сюрпризы.

Итак, чтобы достать блок, необходимо снять звукоизоляцию, которой он закрыт. Для этого необходимо снять напольное покрытие, а для этого необходимо произвести демонтаж межкомнатного пола.

Кроме того, это никогда не описывается в инструкции, поэтому никто не будет за это платить. Поэтому для снятия блока управления двигателем делают два острых разреза для доступа к гайкам. Интересно, что когда мне попался новый блок, я был удивлен, что не нашел ни малейшей дырочки под датчик атмосферного давления, на который я грешил. Этот факт еще больше убедил меня в неправильности приговора.

Вот, ругаясь, заменил блок двигателя. Что дальше? Двигатель работает, коэффициент коррекции высоты около 1, но гложут сомнения и как-то нечетко заводится. Прокатимся с клиентом. Через 5 минут стало очевидно, что мой вердикт ошибочен: коэффициент коррекции снова падает до 0,70 и снова выдается ошибка P0171: плохой микс. Все потеряно. Акела проиграл. Надо признать свои ошибки и исправить ситуацию.

Рассматриваю варианты: «… если нет датчика атмосферного давления, то как агрегат определяет, что смесь плохая. Датчиков всего два.
1. На входе датчик массового расхода воздуха или датчик массового расхода воздуха, по-русски «датчик массового расхода воздуха».
2. На выходе лямбда-зонда или контрольного кислородного датчика.

Из-за нехватки времени использую метод замены на известный хаха. Поскольку менять лямбду жарко и грустно, я поставил новый MAF, так как у меня был рабочий как раз для такого случая. К сожалению, ситуация не изменилась. Я действительно не хочу менять лямбду.

Я положил свой опыт в ад и полез в справочники Жигулей.

Вот описание причин ошибки P0171 и шаги, необходимые для ремонта. Элементарно Ватсон! Здесь первым делом нужно выполнить «Сброс ЭБУ с инициализацией». Что это? Все делаю по инструкции и, о чудо! Коррекция высоты нормальная, ошибка не отображается. Так что вопрос все-таки в МАФ.

Ради эксперимента выкидываю старый датчик и все параметры резко ухудшаются. Да, это ДМРВ. Что ж, ты должен отдать свой сенсор в обмен на мозги. Надо добавить мозгов! Не надо было сразу переходить к инструкциям и через 10 минут поставили бы правильный диагноз! Нет, я решил, что слишком опытен. Я не мог вспомнить извращение мозгов конструкторов автомобилей, которые убрали датчик атмосферного давления, чтобы снизить издержки производства. А высота теперь рассчитывается косвенно, по показаниям массового расходомера воздуха. Но есть замечательная процедура устранения неполадок, которую я не прошел и, в конце концов, ошибся. Это бывает крайне редко. Но могу сказать, что клиент не потратил ни копейки, а всего два часа своего времени.

Схема предохранителей на Датсун

Иногда предохранители требуется менять. Делать это несложно. Главное – точно учитывать тип детали, а также использовать исключительно те, что предназначены именно для Вашего ми-До и соответствуют указанному номиналу, который можно проверить на нем, тогда как номер – на корпусе самого блока. Иначе не исключено и возгорание авто. Провести замену несложно, если ориентироваться на представленную таблицу:

№ предохранителя	Номинал (А)	Наименование защищаемой цепи
F1	15A	Катушки зажигания
Форсунки
Цепь системы управления двигателем
Реле вентилятора охлаждения двигателя х 3 шт.
F2	25A	Цепь питания блока управления системами кузова
Блок водительской двери
F3	15A	Цепь питания блока управления автоматической коробкой передач
Привод блока автоматической коробки передач
F4	15A	Цепь питания блока управления подушками безопасности
F5	7,5A	Приборная панель
Цепь системы управления двигателем (Cl. 15)
Электромеханический рулевой усилитель
Датчик тормозной системы
Датчик скорости
Селектор АКП
Переключатель очистителя ветрового стекла
Реле обогревателя заднего стекла
Реле обогревателя ветрового стекла х 2 шт.
Обогрев сидений
Разрядное реле
Центральный блок управления системами кузова
F6	7,5A	Реле фонарей заднего хода
Цепь питания блока управления автоматической коробкой передач
F7	7,5A	Клапан адсорбера
ДМРВ
Датчик фазы
Кислородный датчик х 2 шт.
F8	25A	Обогреватель заднего стекла
Обогреватель наружных зеркал
F9	5A	Правый задний габаритный огонь
F10	5A	Левый задний габаритный огонь, подсветка номерного знака
Подсветка кнопок
F11	5A	Задний противотуманный фонарь
F12	10A	Правая фара ближнего света
Электрический корректор правой фары
F13	10A	Левая фара ближнего света
Электрический корректор левой фары
F14	10A	Правая фара дальнего света
F15	10A	Левая фара дальнего света
F16	10A	Правая противотуманная фара
F17	10A	Левая противотуманная фара
F18	20A	Подогрев передних сидений
Прикуриватель
F19	7,5A	Блок управления ABS/ESC
F20	15A	Звуковой сигнал
F21	10A	Топливный насос
F22	15A	Омыватель ветрового стекла
Омыватель заднего стекла
Стеклоочиститель заднего стекла
F23	5A	Цепь питания приборной панели
Диагностический разъем
F24	7,5A	Компрессор кондиционера
Блок управления автоматической системой климат-контроля
F25	7,5A	Датчик педали тормоза
F26	25A	Электронные клапаны ABS/ESC
F31	30 A	Центральный блок управления системами кузова
Сигнализация дальним светом фар
Мотор-редуктор стеклоочистителя
F32	30 A	Электровентилятор отопителя
Блок управления автоматической системой климат-контроля
FF1	50 A	Подогрев ветрового стекла
FF2	60 A	Предохранитель между генератором и аккумуляторной батареей
FF3	60 A	Предохранитель между генератором и аккумуляторной батареей
FF4	40 A	Электровентиляторы отопителя х 2 шт.
FF5	50 A	Электромеханический рулевой усилитель
FF6	40 A	Электропривод обратного насоса ABS

Если же предохранители у Датсун перегорают слишком часто, то это повод для немедленного обращения на сервис.Сборка аналогична демонтажу крышки, только ставить ее необходимо с правого угла, затем переходить к нижним фиксаторам и лишь потом — верхним.

А вот более наглядно об этой процедуре можно посмотреть в данном видеосюжете:

https://youtube.com/watch?v=eSW_JQyzuuc

Введение Действия в чрезвычайных ситуациях Ежедневные проверки и определение неисправностей Эксплуатация автомобиля в зимний период Поездка на СТО Инструкция по эксплуатации и обслуживанию Расходные материалы для проведения технического обслуживания Предостережения и правила техники безопасности при выполнении работ на автомобиле Основные инструменты, измерительные приборы и методы работы с ними Механическая часть двигателя Система охлаждения Система смазки Система питания Система управления двигателем Система впуска и выпуска Электрооборудование двигателя Сцепление Механическая коробка передач Приводные валы и оси Подвеска Тормозная система Рулевое управление Кузов Пассивная безопасность Система кондиционирования воздуха Электрооборудование автомобиля и электросхемы Толковый словарь

Концевики:

В пороге водителя

Концевики дверей Datsun mi-DO, Белый/Черный — Багажник, Белый — задние двери, Коричневый/Зеленый — водительская дверь

• Водительская дверь: Коричневый/Зеленый
• Задние двери: Белый
• Багажник: Белый/Черный
• В пороге правой передней двери

В правом пороге коричневый/зеленый концевик передней правой двери

В пороге правой передней двери: Коричневый/Зеленый

Концевик капота можно использовать штатный:

Штатная кнопка капота Dutsun mi-DO, можно подключиться к ней.

Указатели поворотов:

Синий, Синий/Черный — указатели поворотов +, в пороге водителя Datsun-Mi-DO

В пороге водителя: Синий, Синий/Черный

Центральный замок:

Коричневый — центральный замок, отпирание минусом, запирание разрыв

Схема подключения к центральному замку Datsun mi-DO

1. Водительская дверь: Коричневый
2. Отпирание — подать минус
3. Запирание — разрыв провода

Отпирание багажника:

Красный/Белый — отпирание багажника (-), на кнопке отпирания багажника.

На кнопке открывания багажника — Красный/Белый подать минус.

ВНИМАНИЕ: В зависимости от комплектации, на некоторых надо подавать + сигнал проверяйте обязательно!

Сигнал тахометра:

Сигнал тахометра на катушке зажигания Datsun mi-DO, можно использовать крайние провода.

Можно взять на катушке зажигания (крайние провода), так же присутствует на разъеме электро-усилителя руля (но туда не всегда удобно подбираться)

Силовые цепи:

Провода в рулевой колонке Datsun mi-DO, коричневый +12в, Синий/Черный — зажигание, красный-стартер.

• В рулевой колонке у замка зажигания:
• +12в — Коричневый
• Зажигание — Синий/Черный
• Стартер — Красный

Светодиод и антенну можно разместить здесь:

Возможное место установки антенны сигнализации. Datsun mi-DOВозможное место установки светодиода сигнализации. Datsun mi-DO

Сирену сигнализации можно разместить у бачка омывателя под болт:

Возможное место для установки колокола сирены

Ну а дальше проверить работоспособность системы настроить датчик удара и запрограмировать сигнализацию как вам больше нравится ???? Удачи вам во всем!

Данная карта монтажа может отличаться в зависимости от комплектации автомобиля, мы советуем вам обратиться к нам и мы сделаем все на высшем уровне, есть много нюансов в установке, и мы не советуем вам устанавливать сигнализацию в автомобиль самостоятельно. Звоните нам!

Полный комплект ключей от Datsun mi-DO Datsun mi-DO — StarLine A91 Dialog Datsun mi-DO — карта монтажа сигнализации
