Замена привода грм «джили»: пошаговая инструкция

Модельный ряд двигателей, преимущества и недостатки

В российском исполнении кроссовер Атлас оснащается тремя типами бензиновых силовых агрегатов:

• 1,8-литровым турбодвигателем JLE-4G18TD с мощностью 184 лошадиных сил и максимальным крутящим моментом 285 Н*м;
• двухлитровым атмосферным мотором JLD-4G20, 139 л. с., 181 Н*м;
• 2,4-литровым движком JLD-4G24 (также «атмосферник»), 148 л. с., 220 Н*м.

Все типы двигателей – 4-цилиндровые, рядные, с цепью в газораспределительном механизме, приведены в соответствии с экологическими нормами Euro-5, имеют по 4 клапана в каждом цилиндре.

Здесь нужно отметить, что ДВС 2.0 л доступен только в паре с механической коробкой передач, два других движка поставляются исключительно с автоматической трансмиссией (АТ).

Причем 1.8 Turbo появился на Geely Atlas относительно недавно, он ставится на машину с начала марта 2019 года.

Двигатель 2.4 л

Наиболее распространенным и популярным у Джили Атлас считается мотор JLD-4G24, о нем и написано больше всего отзывов.

Хотя автопроизводитель и утверждает, что ДВС разрабатывался собственными силами китайской компании, по сути, он скопирован с тойотовского ДВС 2AZ-FE, только у него изменен диаметр и ход поршней.

По надежности к мотору особых претензий нет – ресурс до капремонта в среднем составляет 300 тыс. км и более, а из его плюсов стоит отметить:

• долговечный цепной привод ГРМ;
• отсутствие «масложора» (доливка моторного масла в основном не требуется);
• невысокую требовательность к топливу, авто можно заправлять и 92-м бензином;
• наличие фазовращателя VVT на впуске.

В списке недостатков двухвального движка 2.4L DOHC – отсутствие гидротолкателей клапанов, «неторопливая» динамика, нередко появляющиеся вибрации, особенно на холодном пуске, не самый экономичный топливный расход.

Блок цилиндров, как и ГБЦ, изготавливается из алюминия с честными чугунными дисками. Считается, что он ремонту не подлежит, хотя находятся умельцы, занимающиеся его восстановлением (перегильзовкой).

Подкапотный отсек кроссовера Atlas при любом варианте двигателя обшит пластиком, который защищает детали от попадания грязи, но, с другой стороны, пластмасса со временем может начать скрипеть, да и снимать каждый раз эти элементы при техническом обслуживании не слишком удобно.

Двигатель 2.0 л

Марка JLD-4G20 также является клоном силового агрегата Toyota, но уже другой модели – 1AZ-FE.

Так как двухлитровый движок имеет меньший рабочий объем по сравнению с 2.4L, он более экономичен, и не сильно уступает в динамике, потому что поставляется в связке с МКПП, а не с АТ.

У него практически те же особенности конструкции, что и у ДВС JLD-4G24: также имеется «одноразовый» алюминиевый блок цилиндров, два распределительных вала, топливный впрыск MPI, фазорегулятор на впуске.

Ярко выраженных характерных «болезней» у этого движка не выявлено, при аккуратной эксплуатации до капремонта он тоже может проходить 300000 км и более.

Турбодвигатель 1.8 л

Хотя движок JLE-4G18TD и отличается меньшим объемом цилиндров, за счет турбины его мощность значительно увеличена, обеспечивается лучшая максимальная скорость и более резвый старт с места.

Этот ДВС по конструкции схож с двигателем Тойота 1Z-FE, он оснащается:

• топливной системой с непосредственным впрыском;
• одной турбиной;
• системой изменения фаз ГРМ на впуске/выпуске;
• двумя балансирными валами для снижения уровня вибраций;
• масляным насосом переменой производительности от Bosh, он подает именно то количество масло, которое необходимо в зависимости от режимов работы двигателя;
• полыми выпускными клапанами, наполненными натрием. Такое решение позволило их хорошо охлаждать и увеличить срок службы.

Согласно паспортным данным турбированный мотор является более экономичным, чем его «собратья-атмосферники», обладает тепловым КПД 36%. Т.е. 36% тепла от сгоревшего топлива превращаются в полезную энергию. Это современный показатель.

Но так как своими динамическими характеристиками JLE-4G18TD провоцирует на быструю езду с резким ускорением, уложиться в положенную норму расхода бензина не всегда получается.

Так как движок 1.8 Turbo ставится на Atlas относительно недавно, что-то определенное сказать о его надежности сложно.

Но, как правило, такие моторы обладает меньшим ресурсом, чем «атмосферники», и в первую очередь выходит из строя турбина, не всегда доживая до пробега сто тысяч километров.

Хотя, если ориентироваться на 1Z-FE, при должном техническом обслуживании и щадящем режиме эксплуатации мотор вполне может прослужить без серьезных поломок 250-270 тыс. км, необходимо только менять цепь ГРМ через каждые 120 тысяч километров.

Трансмиссия

5-ступенчатая «механика» на новых Джили МК первые несколько тысяч километров страдает плохим переключением передач. После элементы коробки «прикатываются», и проблем с легкостью включения передач не возникает. Немалую лепту в плохую избирательность скоростей вносит «дешевенькое» масло, залитое в коробку еще при сборке. Такая «трансмиссионка» сильно густеет на морозе. После смены рабочей жидкости работа коробки улучшается.

При пробеге более 50-70 тыс. км коробка начинает шуметь. Причина – износ подшипников первичного и вторичного вала. Примечательно, что в гарантийной книжке подшипники коробки прописаны отдельным пунктом, и гарантия на них составляет всего-то 30 тыс. км. За работу по снятию и установке коробки придется отдать около 3 тыс. рублей, за переборку – еще около 4 тыс. рублей, комплект новых подшипников обойдется в 1-2 тыс. рублей.

Сцепление выхаживает более 90-120 тыс. км. Новый комплект с корзиной и выжимным подшипником обойдется 3-5 тыс. рублей. При пробеге более 100 000 км нередко начинает шуметь коробка при сбросе газа на третьей передаче.

Сальники приводов могут потечь уже после 30-40 тыс. км. Стоимость сальника привода около 500 рублей. После 50-60 тыс. км может понадобиться замена главного цилиндра сцепления. Потекший цилиндр можно восстановить с помощью ремкомплекта за 600 рублей.

Пыльники наружного ШРУС скорей всего придется заменить при пробеге более 100-120 тыс. км. Оригинальных пыльников отдельно найти не удастся, так как они продаются только в сборе с приводом. Но подобрать аналог в магазине запчастей от других марок автомобилей не составит труда.

Процедура замены

Проведение операции особых сложностей не имеет, вполне под силу владельцам, которые уверенно держат в руках гаечные ключи, знают устройство своего автомобиля. Работать лучше всего на подъёмнике, смотровой яме. Если это невозможно, можно выполнить замену на ровной площадке, но понадобится автомобильный домкрат.

Производитель рекоммендует приобретать для замены оригинальные зап.части. А именно:

• Geely E030000701 Ремень приводной ГРМ;
• Geely E030200005 Натяжитель ремня ГРМ.

Кроме расходных материалов, которые будут меняться, понадобится набор гаечных ключей, маслостойкий герметик, ветошь. Если планируется замена насоса охлаждающей жидкости, приготовьте антифриз для доливки. Желательно рядом иметь помощника, так как отдельные операции самостоятельно выполнить не получится.

Процесс будет происходить примерно в таком порядке:

• Устанавливают машину на место проведения работы. Если это ровная площадка или смотровая яма, под задние колёса необходимо поставить противооткатные башмаки. После этого открывают капот моторного отсека, отсоединяют клеммы аккумуляторной батареи.
• Далее отсоединяют высоковольтные провода от свечей зажигания. Чтобы снять крышку клапанного механизма ключом на «10» отворачивают четыре гайки, снимают их вместе с шайбами, демонтируют крышку клапанного механизма.

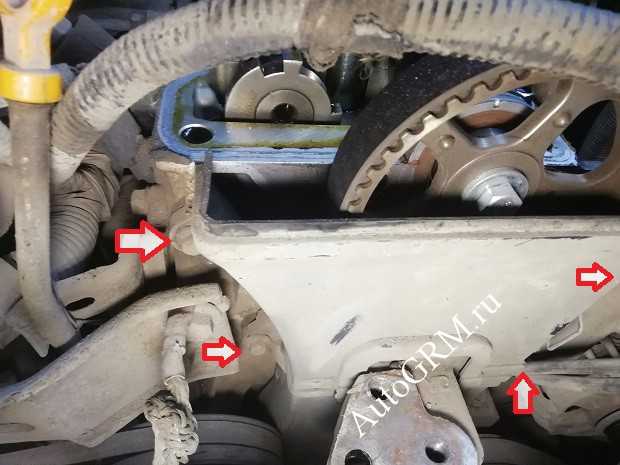

• Снять изношенный ремень мешают три пластиковые защитные крышки, после снятия болтов крепления их вынимают из моторного отсека.

Верхняя защитная крышка

Средняя защитная крышка

Нижняя защитная крышка

• Теперь для удобства работы отсоединяют провода от генераторной установки, отпускают верхний болт её крепления, снимают ремень генератора.
• Далее отпускают натяжной ролик привода компрессора кондиционера автомобиля, винт крепления насоса гидроусилителя руля. Эти работы лучше всего выполнять снизу машины.
• Следующим шагом будет установка механизма ГРМ по меткам.

Метка коленвала

• Наступила очередь снятия опоры силового агрегата, чтобы приподнять двигатель домкратом. Под картер нужно подложить деревянную подставку.
• Сняв опору двигателя, его опускают до упора в лонжерон. Это необходимо для доступа к шкиву коленчатого вала.

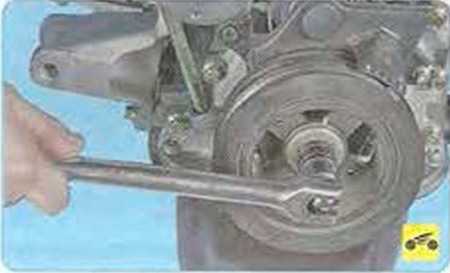

• Чтобы снять шкив коленвала следует застопорить мотор от проворачивания доступным способом, отвернуть болт крепления шкива.

Фиксация шкива коленвала

Снятие шкива коленвала

Отворачивают винт крепления натяжного устройства, отсоединяют от него пружину и снимают ролик. После этого можно снять ремень, предварительно необходимо немного поднять мотор домкратом.

• Сборку производят в обратной последовательности. Начинают с механизма натяжения ремня. Одевают на ролик пружину, устанавливают его на своё место. Следует выступ на корпусе ролика совместить с пазом на блоке цилиндров, иначе произвести натяжение ремня будет невозможно.
• Новый ремень устанавливают на шкив распределительного вала таким образом, чтобы можно было прочитать надпись на нём, если на нём имеется стрелка, то она должна быть направлена по ходу часовой стрелки.
• Натяжение ремня выполняют роликом, его следует повернуть по стрелке на корпусе. После установки всех деталей на своё место, следует ещё раз убедиться в совпадении всех установочных меток, повернуть коленчатый вал на два оборота. Если после этого все метки совпадают, работу можно считать успешно выполненной.

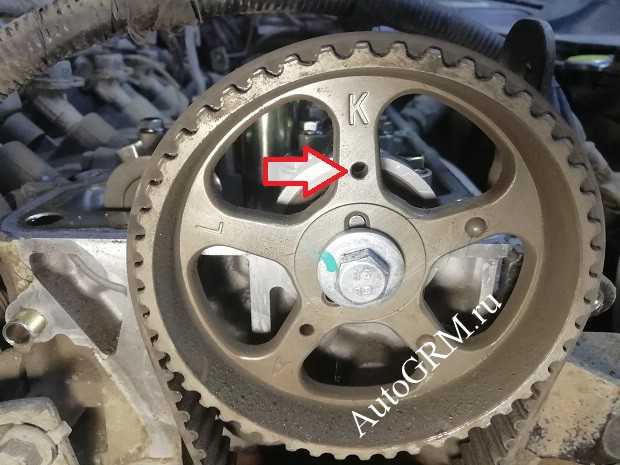

Установочные метки

Эффективная работа силового агрегата обеспечивается правильным подбором фаз газораспределения. Чтобы их выставить производители наносят на детали привода ГРМ несколько установочных меток. На внутренней части опоры распредвала имеется метка «Е1» которая должна совпадать с меткой «К» на шкиве распредвала, её наносят в кружок. При этом на шкиве имеются две риски, которые должны быть в горизонтальном положении строго на срезе корпуса головки блока цилиндров.

метки Е1 и К

А также установочные метки имеются на шкиве коленвала и защитной крышке механизма ГРМ. Шпонка шкива должна находиться вверху, вырез шкива совпадает с окончанием выступа защитной крышки привода ГРМ. Шкив коленвала также имеет проточку, которая совпадает с меткой на блоке цилиндров.

В каких случаях необходима замена?

Ремень механизма газораспределения предназначен для синхронизации валов: распределительного и коленчатого. Таким образом, скорости коленвала и распредвала совпадают. Клапана открываются и закрываются синхронно с движением поршней. Кроме того, ремень ГРМ является приводом для масляного и воздушного насоса. Поэтому он испытывает большие нагрузки и требует постоянного контроля состояния.

Надежность этого комплектующего очень важна для работы мотора. Поршни и клапана находятся в одном пространстве, но благодаря ремешку ГРМ они никогда не встречаются. При обрыве ремня клапаны начинают бить по поршням. В результате приходят в негодность и те, и другие, что приводит к дорогостоящему ремонту двигателя. Срок замены ремня газораспределительного механизма Geely MK указан в руководстве по эксплуатации авто и составляет 60 тысяч километров пробега.

Периодичность замены зависит не только от срока, который указан в инструкции, но также от:

• условий эксплуатации;
• качества расходных материалов;
• правильности установки комплектующих.

Эффективная работа механизма газораспределения во многом зависит от степени натяжения ремешка ГРМ. При слишком сильном натяжении быстро изнашиваются подшипники привода и коленчатого вала, а также зубчатая поверхность. Если натяжение недостаточное, то не обеспечивается необходимая синхронность: мотор теряет мощность, машина плохо заводится.

Не зависимо от плановой замены, следует делать контрольный осмотр деталей ГРМ через каждые 20 тысяч километров. Ремень необходимо менять при обнаружении следующих дефектов:

• трещин, сборок, износа внешней поверхности;
• отрывание и износ зубьев;
• механические повреждения зубчатой поверхности;

  Старый расходник с изношенной поверхностью

• следы масла на любой из поверхностей;
• разлохмачивание боковин;
• расслоение тканей.

Если на ремне есть следы масла, изделие лучше сразу заменить, не дожидаясь обрыва, так как оно быстро разрушает резину, сокращая срок эксплуатации ремешка. При замене следует всегда следить за правильностью установки расходников, так как любые перекосы сокращают срок службы изделий. На видео можно посмотреть, как правильно нужно устанавливать ремешок. Кроме того, меняя ремень, необходимо менять и натяжной ролик. Если при осмотре помпы выявлены дефекты или наблюдается люфт, то ее также необходимо поменять. Следы масла говорят о том, что нужно менять сальники коленвала и распредвала.

Кузов и салон

Кузов Джили МК плохо противостоит коррозии. Первые очаги неминуемо появляются на сколах. А через 1-2 года эксплуатации в нижнем углу передних дверей под уплотнителем, в районе замка крышки багажника, лючка бензобака и на внутренней поверхность капота. Позже начинают гнить колесные арки и пороги. Коррозии порогов наиболее подвержены машины с заводским люком. Инженеры вывели водостоки люка прямо в пороги. За ремонт порогов придется заплатить свыше 30 тыс. рублей.

Фары и задние фонари нередко запотевают, а стекла противотуманок часто лопаются при использовании в прохладную сырую погоду.

Жесткий пластик салона Geely MK сильно скрипуч, особенно в морозы. Дребезжание в руле может появиться из-за откручивающихся со временем винтов, удерживающих блок подушки безопасности. Неплотно установленный уплотнитель рулевого вала пропускает в салон шум от двигателя и выхлопной системы.

Одна из проблем Джили МК – вода в салоне. Попадает она туда из-за плохо проклеенных лобового и заднего стекол, а так же через слетающие резиновые заглушки на днище. Вода в багажнике скапливается из-за посадочных мест задних фонарей и опор задних амортизаторов. Вода может попасть и через клапаны вентиляции.

Немало нареканий вызывает и работа климатической установки. Кондиционер становится малоэффективен при температуре окружающего воздуха более 25-30 градусов тепла. Этому способствует особенность конструкции системы отопления: горячие трубки и радиатор отопителя находятся прямо под панелью. Даже в прохладную погоду с выключенным кондиционером и регулятором температуры в холодном секторе из дефлекторов идет теплый воздух.

При пробеге более 100 000 км утечки в системе кондиционирования обнаруживаются все чаще. Компрессор кондиционера (около 9-12 тыс. рублей) может заклинить после 50-100 тыс. км. Вентилятор отопителя иногда перестает включаться или изменять скорость вращения из-за выхода из строя реле (реостата) регулятора оборотов вентилятора. Новый регулятор не дорог – около 400 рублей.

Простая замена ремня ГРМ на автомобиле Geely GC6 (MK второго поколения)

Сегодня мы рассмотрим простую процедуру замены ремня ГРМ на Geely GC6 (двигатель идентичен Geely MK второго поколения). Интервал замены составляет 60000 км пробега, но лучше заменить немного раньше, поскольку качество наших запчастей оставляет желать лучшего.

1. Инструмент и приспособления
2. Подготовительные операции
3. Выставляем верхнею мертвую точку (ВМТ)
4. Установка нового ремня ГРМ

Инструмент и приспособления

Для замены ремня ГРМ нам понадобится стандартный набор инструментов, три часа свободного времени и чашка кофе.

Под капотом двигатель очень похожий на тойотовский 4А, правда с небольшими отличиями, но в контексте данной статьи нас это не особо интересует.

Подготовительные операции

Снимаем крышку воздушного фильтра вмести с патрубком, а так же высоковольтные провода.

Так же, открутив три болта, снимаем низ корпуса фильтра.

Отсоединяем минусовую клейму аккумулятора, после чего разъем и клейму с генератора.

Откручиваем восемь гаек на 10 крепления клапанной крышки.

Ослабляем гайку крепления натяжителя генератора (зеленая стрелка) и откручиваем болт натяжителя генератора (красная стрелка). Отводим генератор в сторону, тем самым ослабляя ремень генератора и снимаем его.

Демонтируем подушку двигателя.

Далее откручиваем гайку натяжного ролика и выкручивая болт натяжителя ослабляем ремень кондиционера. Снимаем его вмести с роликом.

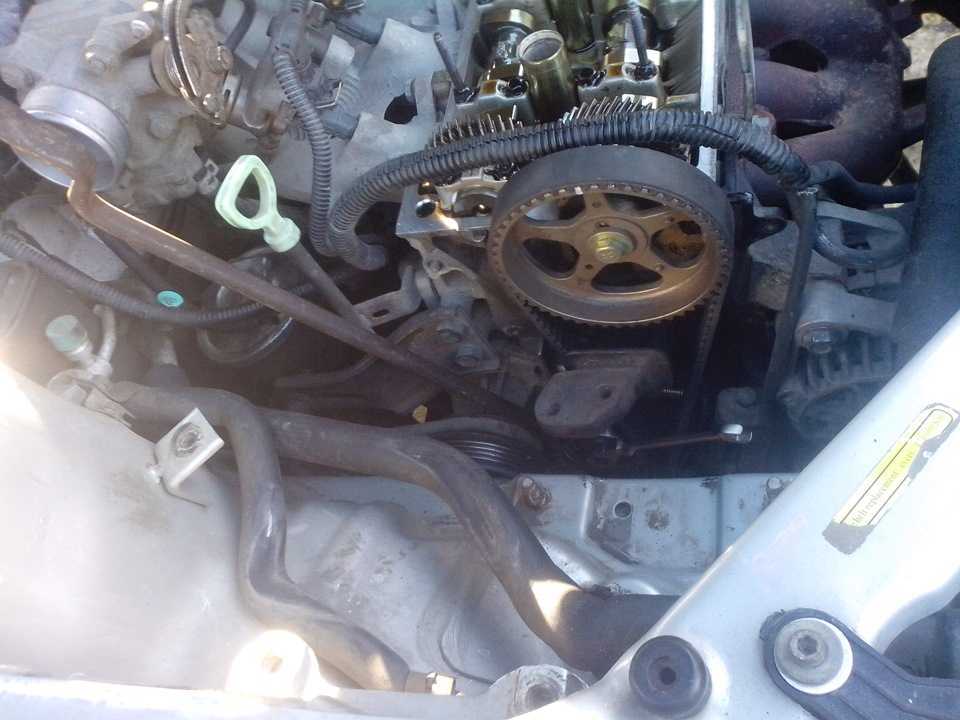

Снимем верхнею крышку ремня ГРМ.

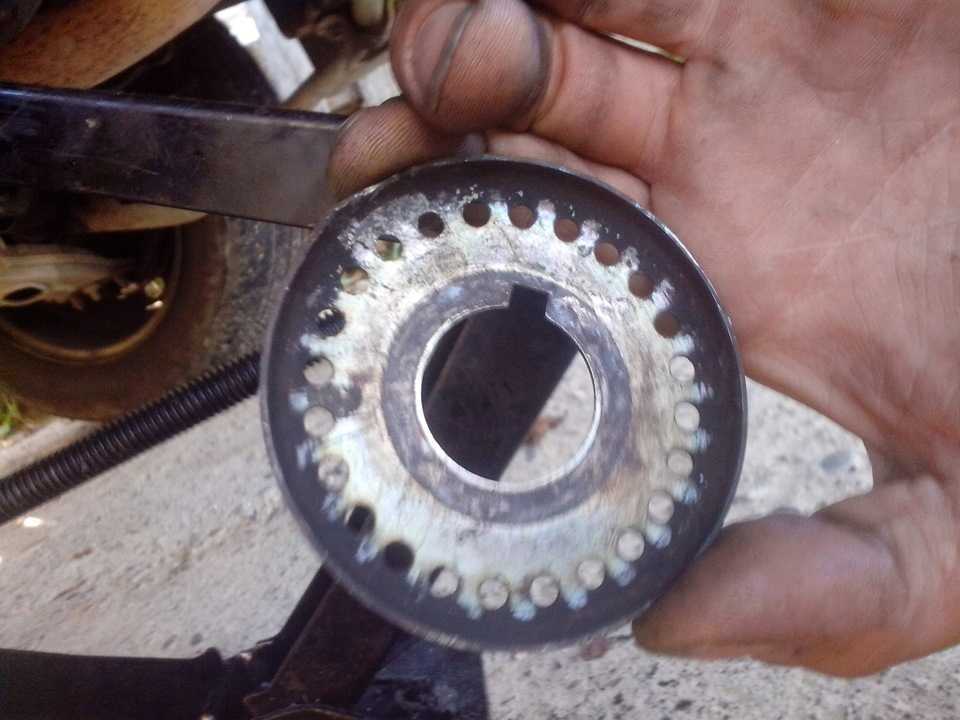

Блокируем коленвал и открутив болт шкива снимаем его. Ослабляем нижней болт крепления насоса ГУР.

Демонтируем нижнею крышку ремня ГРМ.

Ослабляем верхний болт ГУР и сместив его снимаем ремень гидроусилителя.

Открутив четыре болта на 10 снимаем шкив помпы.

Выставляем верхнею мертвую точку (ВМТ)

Проворачиваем коленвал до того момента как отверстие в звездочке распредвала, обозначенное буквой «К», встанет на против метки расположенной на крышке подшипника распредвала.

На звездочке коленвала также должны совпасть метки.

Откручиваем болт крепления натяжного ролика и снимаем его вмести с ремнем ГРМ.

Достаем свежи купленный комплект ГРМ.

Установка нового ремня ГРМ

Устанавливаем на место натяжной ролик ремня ГРМ, обязательно надеваем пружинку, иначе после установки ремня ее будет очень сложно надеть. Болт не затягиваем.

Еще раз проверяем все метки и устанавливаем на место новый ремень ГРМ. Одеваем сначала на звездочку коленвала, звездочку распредвала и натяжной ролик, оттянув его пальцем. Следите за тем чтобы правая ветвь ремня между коленвалом и распредвалом была натянута. Затягиваем болт натяжного ролика. Устанавливаем все снятые детали в порядке обратном снятию.

Когда Менять Ремень ГРМ На Джили Мк

Исправная работа хоть какого автомобиля почти во всем находится в зависимости от состояния девайсов, которые нужно часто поменять после технического осмотра.

В статье описана смена ремня ГРМ на Geely MK своими руками, также прилагается видео, в каком зрительно можно узреть весь процесс.

Подробная аннотация и видео посодействуют выполнить операцию даже начинающему водителю, дав возможность сберечь на посещении автосервиса.

В каких случаях необходима замена?

Ремень механизма газораспределения предназначен для синхронизации валов: распределительного и коленчатого. Таким макаром, скорости коленвала и распредвала совпадают.

Клапана открываются и запираются синхронно с движением поршней. Не считая того, ремень ГРМ является приводом для масляного и воздушного насоса.

Потому он испытывает огромные нагрузки и просит неизменного контроля состояния.

Надежность этого комплектующего очень принципиальна для работы мотора. Поршни и клапана находятся в одном пространстве, но благодаря ремешку ГРМ они никогда не встречаются. При обрыве ремня клапаны начинают лупить по поршням.

В итоге приходят в негодность и те, и другие, что приводит к дорогостоящему ремонту мотора. Срок смены ремня газораспределительного механизма Geely MK указан в руководстве по эксплуатации авто и составляет 60 тыщ км пробега.

Периодичность смены зависит не только лишь от срока, который указан в аннотации, но также от:

Действенная работа механизма газораспределения почти во всем находится в зависимости от степени натяжения ремешка ГРМ. При очень сильном натяжении стремительно изнашиваются подшипники привода и коленчатого вала, также зубчатая поверхность. Если натяжение недостающее, то не обеспечивается нужная синхронность: мотор теряет мощность, машина плохо заводится.

Не зависимо от плановой смены, следует делать контрольный осмотр деталей ГРМ через каждые 20 тыщ км. Ремень нужно поменять при обнаружении последующих изъянов:

Старенькый расходник с изношенной поверхностью

Если на ремне есть следы масла, изделие лучше сходу сменять, не дожидаясь обрыва, потому что оно стремительно разрушает резину, сокращая срок эксплуатации ремешка. При подмене следует всегда смотреть за корректностью установки расходников, потому что любые перекосы уменьшают срок службы изделий.

На видео можно поглядеть, как верно необходимо устанавливать ремешок. Не считая того, меняя ремень, нужно поменять и натяжной ролик. Если при осмотре помпы выявлены недостатки либо наблюдается свободный ход, то ее также нужно поменять.

Следы масла молвят о том, что необходимо поменять сальники коленвала и распредвала.

Инструкция по замене

Проводить функцию удобнее на смотровой канавке, подъемнике либо эстакаде. При их отсутствии для подъема машины можно пользоваться домкратом. Если опыт ремонтных работ маленькой, то лучше иметь под рукою управление и просмотреть видео, в каком показано, как производится процедура.

Видео: Когда Менять Ремень Грм На Джили Мк

Для того чтоб процесс смены не занял много времени, следует заблаговременно приготовить нужные инструменты и расходные материалы, которые необходимо будет поменять. Таким макаром, следует приготовить:

Для проведения работ лучше пригласить ассистента.

Этапы

Смена ремня ГРМ Geely MK делается на прохладном движке и включает последующие этапы:

При подмене ремешка нельзя проворачивать коленвал и распредвал, чтоб не нарушить фазы газораспределения.

После полного монтажа необходимо завести движок и проверить работу всех систем. На этом процедура смены ремня ГРМ Geely MK можно считать законченной. Естественно, работа занимает много времени, но зато вы экономите на автосервисе и получаете опыт ремонтных работ.

Двигатели

Джили МК Кросс оснащался только одним мотором – бензиновым атмосферником объемом 1,5 литра и мощностью 94 л.с. Двигатель – лицензионная копия 5A-FE разработки Toyota.

Газораспределительный механизм приводится в действие зубчатым ремнем, который рекомендуется менять через каждые 60 000 км (1,5-2 тыс. рублей с работой).

Такой же интервал следует соблюдать между регулировками зазора клапанов, иначе возможен прогар клапанов (чаще поджимает впускные). Зазоры корректируются с помощью толкателей (стаканчиков). Стоимость процедуры в сервисе – около 7 000 рублей.

В машинах, собранных до 2013 года и пробежавших свыше 50-100 тыс. км, встречается увеличение расхода масла свыше 1 литра на 1 000 км. В некоторых случаях от недуга удается избавиться после замены маслосъемных колпачков (5000-8000 рублей). Но порой обнаруживается залегание и износ маслосъемных колец (15-20 тыс. рублей с работой). В запущенных случаях возможен даже износ стенок цилиндров. При данных обстоятельствах придется гильзовать или менять двигатель (30-60 тыс. рублей). Проблема масложора и износа колец реже затрагивает МК Кросс 2013 года выпуска и не замечена среди более молодых машин 14-го и 15-го года.

На первых 100 000 километрах нередко требует замены потекший радиатор (2 000 рублей), отказавший бензонасос (1 000 рублей) и задняя опора двигателя (от 400 рублей). Помпа (1 500 рублей) и термостат (1 000 рублей) могут сдаться после 100-150 тыс. км.

О двигателе

Автолюбители многих стран мира хорошо знают такое авто, как Toyota Corolla A100, именно её силовой агрегат был взят за основу для Джили МК. Производители из КНР купили лицензию двигателя Toyota 5A-FE. Он характеризуется как надёжный, экономичный силовой агрегат, который при правильном, своевременном, качественном обслуживании позволяет наездить миллион км пробега.

В дальнейшем был разработан двигатель собственной конструкции для Geely MK MR479FQA. Он по праву считается одной из лучших разработок фирмы Geely. Технические характеристики этого силового агрегата ничем не уступают разработкам других известных производителей моторов. Специалисты отмечают его сравнительно невысокую себестоимость производства, низкий уровень шума, хорошую ремонтопригодность.

Движок представляет собой рядную конструкцию с четырьмя цилиндрами, двумя распределительными валами верхнего расположения. Клапанному механизму требуется периодическая регулировка, которую нельзя игнорировать.

Привод механизма ГРМ осуществляется ременной передачей, в которой ремень требует замены после некоторого пробега.

Особенности газораспределительного механизма

Особенностью механизма газораспределения этого автомобиля является наличие 16 клапанов, то есть 4 клапана на один цилиндр. Чтобы привести их в работу в головке устанавливают два распределительных вала, которые приводятся во вращение зубчатым ремнём.

На распределительных валах установлены зубчатые шестерни, которые получают вращение от ремня. А также имеется натяжной и обводной ролики. Зубчатый ремень механизма ГРМ Джили также вращает насос охлаждающей жидкости.

Силовой агрегат сконструирован таким образом, что тяжело добраться до узлов механизма газораспределения. При обрыве ГРМ клапана на данном двигателе чаще всего не гнет.

Процедура замены

Проведение операции особых сложностей не имеет, вполне под силу владельцам, которые уверенно держат в руках гаечные ключи, знают устройство своего автомобиля. Работать лучше всего на подъёмнике, смотровой яме. Если это невозможно, можно выполнить замену на ровной площадке, но понадобится автомобильный домкрат.

Производитель рекоммендует приобретать для замены оригинальные зап.части. А именно:

Кроме расходных материалов, которые будут меняться, понадобится набор гаечных ключей, маслостойкий герметик, ветошь. Если планируется замена насоса охлаждающей жидкости, приготовьте антифриз для доливки. Желательно рядом иметь помощника, так как отдельные операции самостоятельно выполнить не получится.

Менять изношенные расходники нужно только на холодном двигателе.

Процесс будет происходить примерно в таком порядке:

Установочные метки

Эффективная работа силового агрегата обеспечивается правильным подбором фаз газораспределения. Чтобы их выставить производители наносят на детали привода ГРМ несколько установочных меток.

На внутренней части опоры распредвала имеется метка «Е1» которая должна совпадать с меткой «К» на шкиве распредвала, её наносят в кружок.

При этом на шкиве имеются две риски, которые должны быть в горизонтальном положении строго на срезе корпуса головки блока цилиндров.

А также установочные метки имеются на шкиве коленвала и защитной крышке механизма ГРМ. Шпонка шкива должна находиться вверху, вырез шкива совпадает с окончанием выступа защитной крышки привода ГРМ. Шкив коленвала также имеет проточку, которая совпадает с меткой на блоке цилиндров.

Сроки замены

Производители автомобилей Geely МК рекомендуют не превышать пробег 60 тыс. км для замены ремня. Однако бывают случаи, когда он выходит из строя значительно раньше

Специалисты рекомендуют при каждом обслуживании силового агрегата обращать внимание на состояние деталей привода механизма ГРМ

Если замечены трещины в корде ремня, отслоение ткани, другие повреждения, ремень подлежит замене. К его ускоренному износу приводит попадание в зону работы технических жидкостей, моторного масла. При обнаружении протечек их немедленно устраняют. А также уменьшить срок работоспособности зубчатого ремня могут условия эксплуатации машины.

В связи с этим отмечены случаи замены ремня при пробеге 30–40 тыс. км пробега.

Замена ремня ГРМ на Джили МК и МК кросс Ссылка на основную публикацию

ТО 60.000 — масло, фильтра и РеМнИ…

Все началось как обычно, сняли защиту ДВС, потом правое колесо, потом пластиковые пыльники. Сняли клапанную крышку (прокладка оказалась «дубовая» — поставили новую). Вроде все хорошо, по-накатанной так сказать. И тут началось : сняли старые ремни кондера, ГУРа и генератора. Ролик на кондере разборной, можно было просто поменять подшипник (кажись №203), но так как был куплен новый — поставили новый (кстате, новый оригинальный идет уже не разборной!) Начали снимать защитки на ремне ГРМ, а они «суЧки» просто ломались на креплениях и отпадали.

Одно крепление средней защитки находится прямо за креплением кронштейна компрессора кондера, пока нет защитки — можно спокойно выкрутить болт, а вот обратно прикрутить новую защитку — гем…ой

начали снимать подушку ДВС и тут товарищи Китайцы издеваясь над нами поставили два ботла вверх гайкой (открутить легко со стороны двигла), а третий — гайкой вниз, добраться до него было не очень удобно (но какая-то там «мать» и метровый вороток — творят чудеса).

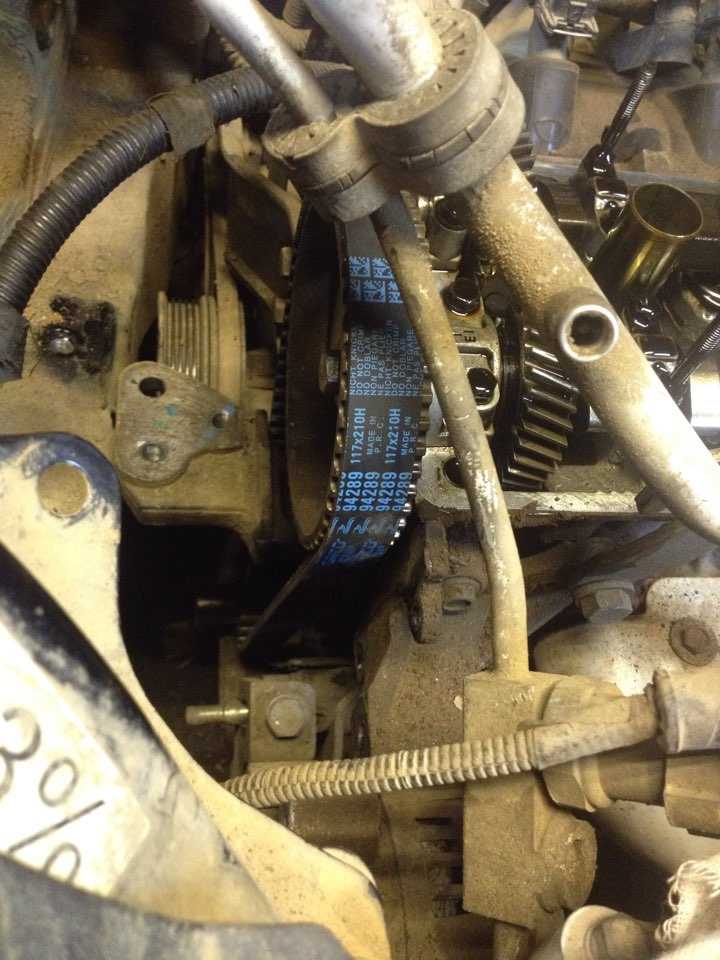

Натяжной ролик ремня ГРМ оказался ослабленным, вследствии чего ремень был совсем без натяга, а потом после снятия нашли пару тройку трещин, так что замена была как никогда кстате

Прикинули старый ремень ГРМ и новый — все совпало по зубьям 117 шт (мастер сказал лучше пересчитать сразу, чем потом гадать — типа на коробке можно написать что угодно)

Выставили метки, поставили натяжной ролик. Поставили защитки, остальные новые ремни и поменяли мавло в двигателе. Так же был замене фильтр топливный и воздушный.

Пару дней понаблюдаем за клапанной крышкой (малали, прокладка какого качества) и уровнем масла.

Источник

Салон автомобиля

Интерьер Атлас Про не претендует на самый высокий премиальный уровень, но в целом выглядит достаточно богато, хотя не лишен некоторой вычурности, характерной для китайского автопрома.

Материалом каркаса панели приборов является мягкий пластик с имитацией под кожу, со швами прострочки, имеются вставки под дерево, металлические планки.

Оригинально смотрится центральная двухуровневая консоль с поручнями по бокам, небольшим джойстиком КПП, двумя подстаканниками, закрываемыми шторкой, но она все же не лишена маркого черного глянца.

И, конечно, в салоне этого автомобиля есть другие особенности, на которые хочется обратить внимание:

• обшивка сидений в любой комплектации – экокожа черного цвета со светлыми швами;
• передние кресла имеют хорошо выраженную боковую поддержку, удобные по длине основания и высокие спинки, в обивке добавлены вставки под карбон;
• перчаточный ящик отличается достаточно неплохой вместительностью, с подсветкой, его крышка открывается плавно, но внутри бардачка нет никакой мягкой отделки, и он не закрывается на ключ;
• комбинация приборов – это цифровая панель с 7-дюймовым экраном, круглым центральным «колодцем» посередине и шкалами спидометра и тахометра по его краям, слева расположен датчик температуры охлаждающей жидкости, справа – уровень оставшегося в баке топлива;
• центральный передний подлокотник оснащается крышкой, обшитой мягким материалом, она открывается высоко, но не сдвигается в продольном направлении. Внутри есть глубокий бокс с охлаждением, внизу которого расположен съемный резиновый коврик;
• угол наклона фар регулируется механически при помощи колесика, находящегося на торпедо слева от руля;
• потолочные ручки – с микролифтом, что уже является нормой для современных китайских авто, но со стороны водителя такой элемент не предусматривается;
• информационный развлекательный комплекс с 12,3-дюймовым экраном по умолчанию интегрирован в корпус панели приборов, при этом находится непривычно низко, сверху его размещаются центральные воздуховоды. При этом мультимедиа отличается высокой отзывчивостью, работает практически без обоев;
• руль автомобиля – многофункциональный, спортивного типа, с кожаной отделкой и белой прострочкой, трехспицевый, со скосом на ободе и двумя утолщениями.
