Пошаговая замена ремня генератора гранта своими руками

Обзор цен производителей генераторов на Ладу Гранту

Производитель артикул	Цена (руб.)	Ресурс (тыс. км)
КЗАТЭ 9402.3701-14	От 4900	90 – 110
BOSCH 21700-3701010-13	От 5300 – 5500	90 – 110

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору преобразователя

С целью обеспечения стабильности работы системы электропитания, замените штатный преобразователь КЗАТЕ на БОШ. Несмотря на идентичные технические характеристики, качество изготовления последнего лучше.

Также генератор БОШ лучше «переносит» нагрузки в сети от активированного оборудования, оптики, обогревателей.

Срок эксплуатации и КЗАТЕ, и БОШ в пределах 90 – 110 тыс. км. пробега. Умеренные нагрузки, средние скоростные режимы езды увеличат ресурс на 10 – 15 %.

Генератор Лада Гранта – проблемы и пути их решения

Автомобили Лада Гранта сравнительно недавно появились на наших дорогах, однако, к великому сожалению, многие владельцы данного образца российского автопрома уже успели заметить наличие многих хронических «болячек» среди которых одной из наиболее неприятных является низкая надежность штатного генератора Лада Гранта.

Как всегда наиболее верным методом решения проблемы является, одновременно, наиболее радикальный. В данном случае подразумевается замена генератора 9402.3701 на более надежное и совершенное изделие, например, на 110 Амперный генератор фирмы Bosch. Подобная модернизация не требует внесения конструктивных изменений ипоможет на долгие годы избавиться от неполадок, связанных с электроснабжением, хотя следует признать, что такая доработка обойдется недешево.

В качестве превентивной меры можно несколько усовершенствовать систему генерирования энергии на Лада Гранта путем замены на ней явно неудачного кронштейна и, в данном случае, можно посоветовать установить кронштейн Лада Калина, имеющий в своем составе специальный ролик для регулировки натяжения ремня. Несмотря на свою внешнюю незначительность, такая простая доработка позволяет значительно продлить сроки службы подшипников генератора.

Впрочем, если есть желание и некоторые навыки практической работы, то вполне реально осуществить ремонт генератора Лада Гранта своими руками.

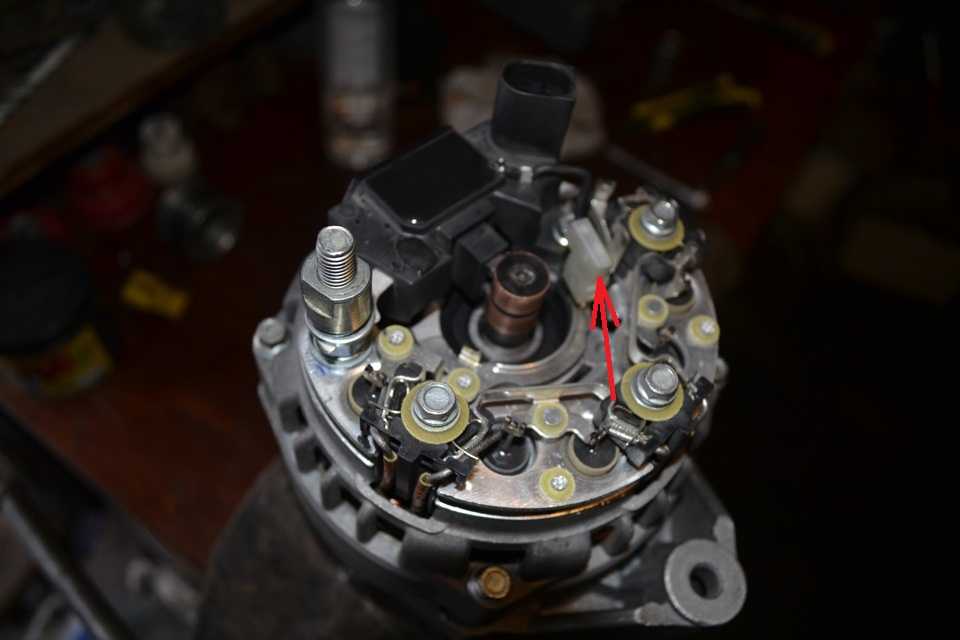

Регулятор напряжения генератора Лада Гранта – проверка и профилактика

• Для проверки работоспособности регулятора необходимо отвернуть резиновый чехол и соединить «плюсовой» провод воль, соответственно минусовой провод «бросаем» на корпус генератора;
• Запускаем двигатель и включаем какую-либо значительную нагрузку (например, фары);
• Примерно через пятнадцать минут работы двигателя и выхода на устойчивые средние обороты, выполните замер напряжения, которое должно быть в пределах 14,4-15,1В;
• Исправность конденсатора проверяется мегомметром или тестером со шкалой измерения от 110 Мом, при этом, щупы прибора подсоединяются непосредственно к его клеммам. В момент подключения прибор должен демонстрировать бесконечное сопротивление, затем сопротивление уменшается и снова начинает стремиться к бесконечности;
• У снятого регулятора контролируется плавность перемещения щеток, а также степень их истирания – щетки должны выступать не менее чем на 5 мм, в противном случае щетки меняют в сборе с щеткодержателем;
• Кроме всего прочего рекомендуется проверить общую работоспособность щеточного узла, для чего к щеткам подсоединяется контрольная лампа, а между клеммой и массой щеткодержателя подается напряжение 12В – контрольная лампа должна засветиться, а при увеличении напряжения до15-16В – погаснуть. При нарушении указанной логики работы регулятор необходимо заменить.

Замена генератора на Ладе Гранте 8-ми клапанной

Подготовительный этап

Инструменты, материалы:

• металлическая монтажная лопатка;
• комплект автоинструментов;
• ветошь;
• жидкость для удаления ржавчины WD–40.

Последовательность действий:

1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем противооткатные башмаки.

2. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи (ключ на «10»).

3. Из-­под днища машины отвинчиваем 8 болтов, фиксирующих защиту поддона картера, извлекаем ее.
4. Отсоединяем колодку с проводами от преобразователя (генератора).

Колодка с проводами

5. Снимаем резиновый колпачок, клеммы с тыльной стороны преобразователя.
6. Ключ на «13», отвинчиваем верхний болт – фиксатор положения генератора.
7. Двигаем преобразователь монтажкой вперед до упора к радиатору.

Передвигаем преобразователь

8. Из-под днища машины отвинчиваем второй болт — фиксатор, извлекаем его.
9. Ослабив фиксацию преобразователя, сбрасываем ремень со шкивов.

Извлекаем генератор, проводим профилактические мероприятия (заменяем новым), собираем конструкцию в обратной последовательности.

Признаки износа РПМ

Перед тем как приступить к замене РПМ, самостоятельно проведите диагностику, оцените фактическое состояние деталей, механизмов. Возможно, причина неисправности в другом узле, смежно расположенном с генератором.

1. Открываем капот, двигатель должен остыть, чтобы не повредить кожный покров руки, пальцев.
2. Включаем нейтральную передачу, проворачиваем ремень генератора. Вращение происходит достаточно легко, руками, без специального оборудования.
3. Поочередно осматриваем каждый участок.

Признаки износа РПМ

О необходимости замены РПМ укажет следующее:

• обтрепанность, боковые потертости;
• отслоения резины, ниточного волокна;
• прочие механические повреждения;
• надрывы зубьев;
• наличие маслянистых следов, потеков на поверхности ремня.

Если замечаний к РПМ нет, приступаем к осмотру ролика — натяжителя. Нередко причина появления сторонних шумов именно в нем, изношенных роликовых подшипниках. Руками расшатываем конструкцию, проверяем исправность работы.

Генератор на Лада Гранта и решение проблемы с генератором

Многие владельцы Лада Гранта столкнулись с проблемой генератора, который выходит из строя после нескольких тысяч километров пробега (у одних раньше, у других — позже). Случай гарантийный, но ждать новую деталь придется порядка 2-3 недель, причем на этот период дилер может запретить эксплуатацию автомобиля.

Признаком скорой поломки является специфический гулкий звук из под капота. До определенного момента ездить с ним можно, но ремонт лучше не откладывать. При этом, даже если у вас все в порядке, стоит проверить натяжение ремня генератора, который должен свободно поворачиваться на 90 градусов (см. фото ниже).

Если натяжение ремня чрезмерно, то это может привести к разрушению подшипников генератора (к сожалению, подшипники чаще всего ставятся китайские, качество которых оставляет желать лучшего). Если вы обнаружили, что ремень на вашей Гранте натянут как струна, то есть несколько способов немного ослабить его натяжение.

Тут стоит отметить, что на Ладе Гранта отсутствует механизм регулировки натяжения ремня генератора. Тем не менее, этот механизм можно установить на Гранту от Лады Калина. Так сделал пользователь сайта DRIVE2.RU под ником Sta766. Вот что он пишет:

Всем у кого возникла проблема с генератором, переделывайте крепление, и у Вас все будет хорошо, как у меня. Сейчас я покажу, как выглядит генератор на Калине и на Гранте. На гранте установлен кронштейн с номером 2190 без отверстий под натяжитель и ролик натяжителя, поэтому его надо открутить, и вместо него установить кронштейн 1118-1041034, ролик натяжителя, кронштейн натяжителя, втулочки, ремень от 1118. Цена вопроса 1 700 рублей.

Еще одно решение проблемы с генератором на Ладе Гранта заключается в том, чтобы открутить верхний болт крепления генератора (показан стрелкой) и придвинуть его к двигателю, что позволит уменьшить натяжение ремня. Нижний болт в состоянии удерживать генератор на месте, хотя рекомендуется дополнительно верхний болт заменить на более тонкий, по сравнению со стандартным. Вот только при посещении официального сервиса эту процедуру необходимо проделать в обратном порядке, опять же — чтобы не лишиться гарантии.

Кроме того, можно попробовать заменить подшипники генератора на более качественные, например, вологодские. При этом опять же есть риск потерять гарантию, но не на всю машину, а лишь на сам генератор. Если сделать это самостоятельно проблематичено, то лучше обратиться к специалистам.

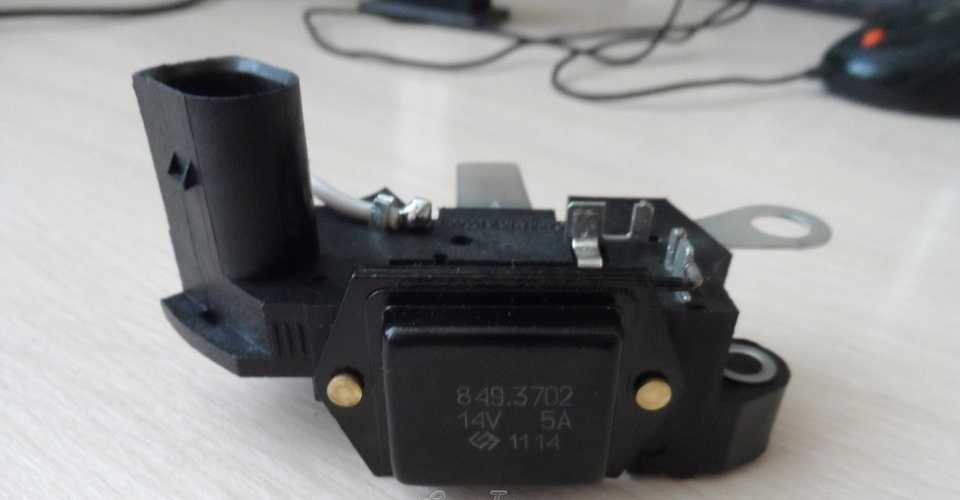

Регулятор напряжения

Регулятор выполняет функцию своеобразного стабилизатора. Благодаря ему напряжение бортовой сети машины одинаково, независимо от количества оборотов работающего двигателя.

По сути, регулятор – это реле, замыкающее и размыкающее цепь. Происходит это так. Напряжение упало ниже положенного показателя, или поднялось выше нормы – реле отключило от сети генератор. Напряжение достигло нужного диапазона – регулятор подключил устройство.

В реле генератора ВАЗ-2110 нет никаких электромеханических элементов. Оно построено на полупроводниках. Кроме этого, его конструкция включает и щеткодержатель со щетками. Отремонтировать регулятор своими силами практически невозможно. Его проще заменить новым.

Проверка работоспособности реле занимает не более пяти минут. Да и разбирать здесь ничего не нужно. Порядок диагностики следующий.

• Запускаем двигатель, прогреваем его до рабочей температуры.
• Включаем фары ближнего света и вентилятор печки.
• С помощью тестера, включенного в режиме вольтметра, замеряем величину напряжения на клеммах аккумуляторной батареи.

Напряжение не должно выходить за пределы 13,2 – 14,7 В. Если же оно выше или ниже – реле неисправно.

Неисправным считается регулятор, если его щетки имеют повреждения или чрезмерный износ. Минимальная длина щеток – 5 мм.

Лада Гранта с 8-клапанным двигателем

Подготовительный этап включает сбор следующих инструментов и материалов:

• металлической лопатки;
• ветошь;
• жидкость для устранения коррозии.

Основной этап замены подразумевает выполнение следующих шагов:

• Сначала автовладелец должен поместить автомобиль в периметр рабочей зоны, а также позаботиться о безопасности проводимых работ. Для этого, например, нужно зафиксировать противооткатные упоры. Также потребуется снять клеммы аккумулятора, чтобы во время работы не произошло короткое замыкание.
• Второй шаг подразумевает демонтаж поддона картера путем отвинчивания 8 крепежных болтов. Дополнительно необходимо отсоединить колодку с проводами от генератора.

Третий шаг – демонтаж резинового колпачка, соединительной клеммы. Далее следует с помощью ключа на «13» открутить верхний крепежный болт, отвечающий за фиксацию положения преобразователя и пододвинуть устройство к радиатору до упора. Чтобы окончательно извлечь генератор, потребуется открутить еще один болт.

Окончательным шагом станет извлечение генератора, проведение осмотра устройства и замена всех изношенных деталей. Также перед обратной установкой конструкции рекомендуется очистить поверхности элементов от ржавчины.

Генераторы и комплектующие Лада Гранта

Быстрому развитию индустрии и промышленности способствовало изобретение Вернером фон Сименсом в 1882 году оригинальной динамо-машины, основанной на принципе выработки электроэнергии постоянного тока. Это был огромный технологический скачок, родоначальником которого считается Майкл Фарадей, основатель принципа действия электромагнитных генераторов, где электродвижущая сила генерируется проводником в окружении магнитного поля.

Генератор переменного тока на Лада признано считается жизненно важной частью электрической системы автомобиля. Установленный на автомобиль, он преобразует энергию механики в электрику. Все приборы и электрические устройства авто работают на постоянном токе

Дополнительные элементы совместно с генератором обеспечивают правильную работу системы заряда, включая кабели аккумулятора и приводной ремень. Работа силового агрегата потребляет большое количество электрической энергии от батареи, восполнение максимального значения которой достигается применением генератора

Все приборы и электрические устройства авто работают на постоянном токе. Дополнительные элементы совместно с генератором обеспечивают правильную работу системы заряда, включая кабели аккумулятора и приводной ремень. Работа силового агрегата потребляет большое количество электрической энергии от батареи, восполнение максимального значения которой достигается применением генератора.

Принцип работы генератора для автомобилей ВАЗ (впрочем ровно как и у других) заключён во вращении проводника внутри магнитного поля; вращаясь внутри статора ротор создает переменный ток. Преобразование тока переменного вила в ток постоянный осуществляется встроенным в генератор диодным выпрямительным мостом. Он выправляет переменные волны электричества, преобразуя выходной сигнал в постоянное напряжение. Ток подаётся к аккумулятору авто через регулятор напряги, определяющий количество электричества на основе текущих потребностей транспортного средства.

При большом количестве потребителей тока система электрооборудования испытывает высокую нагрузку на контроль состояния заряда батареи и генератор. Предельные нагрузки ведут к износу и выходу из строя оборудования. Оно перегревается; чем выше ампер нагрузки на системе заряда, тем выше внутренняя рабочая температура генератора. Стандартные генераторы переменного тока настроены на обработку минимальной силы тока нагрузки при нормальных условиях эксплуатации. Но транспортные средства, которые большее время работают на холостом ходу, движутся на короткие расстояния или в основном в ночное время, способны вывести генератор в режим предельных возможностей конструкции. Установка на транспортное средство дополнительных компонентов, таких как усилители звука или вспомогательное освещение, создаёт большую нагрузку на генератор малой мощности.

При выборе оборудования важно определиться со схемой подключения элемента, типом регулирования напряжения (внешний регулятор, внутренний или компьютерное управление регулированием), способ физического крепления прибора. Новый генератор для ВАЗ не обязательно должны выглядеть так же, как оригинал, но он должен работать в той же электрической сети, с теми же размерами шкива и креплением к корпусу. Генератор на Лада Гранта, Гранта FL предназначен для поддержания заряда аккумулятора, а не для зарядки разряженного элемента

Заставляя его оживить разряженную батарею можно способствовать перегрузке генератора и его повреждению

Генератор на Лада Гранта, Гранта FL предназначен для поддержания заряда аккумулятора, а не для зарядки разряженного элемента. Заставляя его оживить разряженную батарею можно способствовать перегрузке генератора и его повреждению.

Признаки неисправного генератора:

• низкое значение напряжения на приборной панели;
• тусклый свет фар в ночное время;
• перезаряд батареи;
• ускоренный разряд батареи.

Разбор стиральной машины Bosch

Для замены подшипников и сальников машину Bosch потребуется разобрать полностью. Этот процесс очень похож на разных сериях (Bosch Classixx5, Bosh Avantixx или иная) и выглядит так:

Выкрутить саморезы с тыльной стороны стиральной машины, немного сдвинуть вперед и снять верхнюю крышку.
Вытащить кювету для моющего средства.
Выкрутить три винта за кюветой и один изнутри, удерживающие панель управления.
Сфотографировать подключение проводки, отсоединить провода, снять панель.
Убрать цокольную панель, расположенную снизу на лицевой части машины.
Выкрутить винты, расположенные за нею.
Открыть люк.
Разжать и отсоединить хомут, удерживающий манжету.
Заправить манжету внутрь.
Открутить винты, удерживающие УБЛ, просунуть руку внутрь, вытащить устройство блокировки, отключить проводку и убрать деталь.
Приподнять, снять и убрать в сторону переднюю панель.
Отсоединить отсек, в который вставляется кювета для моющего средства, разжать хомут, фиксирующий шланг для подачи моющего средства в бак и снять патрубок.
Выкрутить крепеж, снять противовесы, установленные сверху и снизу.
Сфотографировать проводку ТЭНа и отсоединить ее.
Выкрутить удерживающую нагревательный элемент гайку до края болта и продавить ее внутрь, после чего вытащить ТЭН.
Подставив емкость, чтобы остатки воды не полились на пол, снять патрубок, идущий от бака к помпе.
Отсоединить проводку, выкрутить крепеж, убрать прессостат.
Убрать крепления проводки, сдвинуть провода в сторону, чтобы не мешать выемке бака.
Выкрутить крепеж, снять заднюю крышку машины Bosch.
Оттянуть ремень в сторону и, проворачивая барабан, снять его.
Разжать хомуты, удерживающие провода двигателя, отключить проводку, выкрутить крепеж и снять мотор.
Отсоединить камеру отбора давления.
Открутить нижнее крепление амортизатора, отсоединить и убрать деталь.
Взявшись за пружины, осторожно снять бак вместе с барабаном и вытащить из корпуса.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Для работы с генератором и для замены ремня нужно:

• набор накидных ключей, Torx t20 и 27, трещотка с головками или вороток, нож;
• если нет натяжителя – его можно собрать и поставить;
• если нет кондиционера – замена легче всего;
• есть кондиционер? Для работы нужна яма или подъемник с демонтажем опоры ДВС;
• меняют расходник каждые 30 тысяч пробега по регламенту.

Пишите комментарии, делитесь опытом.

Замена генератора Лада Гранта — КЗАТЕ на Bosch. Сравнительная характеристика и недостатки

Характеристики	КЗАТЕ 115А2170-10	Bosch2170-13
Максимальная сила тока (отдача) при показателе 14.5 В / 6000 об/ мин	115	110
Границы настройки напряжения при оборотах в 2500 об/мин и силе тока в 5.0 А	13.6 – 15.2	13.6 – 15.2
Передаточное число по принципу: мотор — преобразователь	1 : 2.4	1 : 2.4

За счет меньшей высоты Бош 110А на 10 мм ниже аналога. Несмотря на незначительные преимущества, БОШ обладает одним «жирным» недостатком — нет возможности быстрой (холодной) замены диодного моста в случае его выхода из строя.

Электрические контакты распаяны в мост, быстрая замена выпрямителя в пути не получится. На КЗАТЕ заменить выпрямитель в пути вполне возможно и допустимо.

Адреса фирм, предоставляющие услуги по замене генератора (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Автоточки»	Москва, Варшавское шоссе, 33 https://avtotochki.ru/
2.	«ЗенитАвто»	г.Москва, м.Перово, ул.Кусковская, д.20А (рядом с Шоссе Энтузиастов) https://www.zenitauto.ru/
3.	«РемЗона»	г. Санкт-Петербург, Васильевский остров, ул. Уральская д.17А https://www.spb-remzona.ru/
4.	«Автоточки»	Санкт-Петербург, Лесной проспект, 78 https://spb.avtotochki.ru
5.	«Дзигора Комплекс»	м. Дарница, ул. Город Шалет 1А https://dzigoracomplex.kiev.ua/
6.	«ВсеСТО»	Киев, ул. Киквидзе 43 https://vse-sto.com.ua/

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

• 1118-1041020-07: поисковый индекс 6РК 823, длина 823 мм, толщина 3.0 мм;
• 6PK1123 с кондиционером;
• 6PK1113 без кондиционера, с ГУРом;
• 6PK745 без кондиционера, без ГУРа.

Обгонная муфта

Обгонной муфтой называют механизм, предотвращающий передачу от ведомого к ведущему валу крутящего момента при слишком быстром вращении первого. Нужно ли оснащать таким устройством Гранту? Попробуем разобраться.

Как известно, мотор выдает крутящий момент рывками – при сгорании топливной смеси коленчатый вал начинает ускоренно вращаться, после чего наступает замедление. Также ускоренный износ провоцирует и сам генератор, что обуславливается инертным вращением якоря. В итоге ремень оказывается под воздействием все время дергающих его сил, что значительно сокращает срок его эксплуатации.

Процесс ее установки несложен. Сначала снимают сам генератор (согласно приведенной выше инструкции), после чего снимается генераторный шкив. Для этого шкив фиксируют разводным ключом, а затем выворачивают гайку ключом на 24.

Затем устанавливают муфту, предварительно обработав резьбу и посадочное место графитовой смазкой. Установив деталь на положенное место, закрутите гайку спецключом. Завершает работу установка генератора. Весь процесс замены занимает примерно полтора часа.

Технический регламент автомобилей Лада Гранта

Для того чтобы быть уверенным, что автомобиль не подведет в дороге, следует следить за его техническим состоянием и соблюдать технический регламент. Техническое обслуживание состоит в диагностике систем и узлов транспортного средства, выявлении и устранении неполадок. Но даже если с машиной все в порядке, необходимо выполнять регламентные операции, предусмотренные в руководстве по эксплуатации транспортного средства.

Специалисты рекомендуют делать технический осмотр при покупке подержанного автомобиля и через каждые 15 километров пробега. При визуальном осмотре следует проверить системы и узлы на наличие течи, проверить надежность креплений, регулятор напряжения генератора, натяжку ремней, их состояние. При необходимости меняются фильтры, масла, рабочие жидкости, расходные материалы. Для того чтобы автомобиль привести в исправное рабочее состояние, нужно заранее купить все необходимые расходные материалы, чтобы при осмотре их заменить.

Ремешок вспомогательного оборудования является расходником, который необходимо периодически менять. В мануале автомобиля Лада Гранта производитель рекомендует делать замену ремня через каждые 30 тыс. км. Опытные водители советуют проверять состояние ременной передачи с периодичностью в 15 тыс. км.

На периодичность замены расходников влияют следующие факторы:

• условия эксплуатации;
• манера езды водителя;
• качество расходников;
• исправность узлов и механизмов;
• климатические условия.

Если машина эксплуатируется в сложных условиях, то диагностику следует делать чаще. Рекомендуется технический осмотр делать перед дальней поездкой, чтобы машина не подвела в пути.

Какими конструктивными особенностями наделен натяжитель?

Конструктив рассматриваемого нами компонента весьма простой. Также несложные процедуры его ремонта или монтажа. Установить натяжитель ремня генератора способен даже малоопытный обладатель LADA Granta.

Производители конструируют натяжные устройства по индивидуальным проектам, подразумевающим последующую интегрированность данного узла в общий конструктив конкретной марки и модели. Но большинство таких изделий наделены похожими составными компонентами, а именно:

• кронштейном для возможности фиксации на моторном блоке;
• роликом натяжения ременной передачи;
• тягой устройства;
• болтом, фиксирующим ролик.

Кронштейн закрепляется на моторе посредством трех или 4-х шпилек.

Подшипник выступает наиболее подверженным уязвимости компонентом. Опытно подтверждено, что этот компонент постоянно находится в режиме вращения и совершает немыслимое число оборотов, преждевременно растрачивая собственный запас ресурса.

Когда ремень снят, подшипниковый узел диагностируется достаточно легко. Исправный компонент не должен подвергаться люфту. Также пару-тройку огорчений способен доставить кронштейн. С течением времени этот компонент подвержен незначительному изгибанию, в связи с чем, ролик смещается от плоскости вращения ременной передачи. Данный дефект характерен не только для автомобилей, «за плечами» которых уже внушительный преодоленный пробег. Иногда натяжитель натяжитель ремня генератора в искривленном состоянии можно обнаружить на новых авто LADA Granta, что вызывает подозрения на недоработку завода.

Заметим, что ролик натяжного узла также «грешит» частыми поломками. Данное обстоятельство предполагает ослабление величины натяжки ремня, вызывая сбои в функционале генератора. Диагностирование такого дефекта осуществляется довольно просто. Для этого потребуется ослабить ремень и повращать ролик вхолостую. Процесс вращения должен сопровождаться легкостью и отсутствием шумового эффекта. Если присутствуют иные подозрительные признаки, то обозначенный элемент подвергаем замене без особых сомнений.

Разборка генератора Lada Granta

Инструменты:

• Отвертка плоская средняя
• Ключ трещоточный
• Головка на 8 мм
• Гаечный ключ рожковый на 8 мм
• Гаечный ключ рожковый на 12 мм
• Гаечный ключ накидной изогнутый на 24 мм
• Тиски слесарные
• Маркер
• Молоток большой
• Инструментальные головки (под кольца подшипников)
• Двухзахватный съемник

Детали и расходники:

• Деревянный брусок
• Подшипники генератора (при необходимости)
• Передняя крышка генератора (при необходимости)
• Задняя крышка генератора (при необходимости)
• Комплект токосъемных колец (при необходимости)
• Наждачная бумага (мелкозернистая)

Разбирайте генератор для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора, и подшипников.

1. Отожмите три фиксатора пластмассового кожуха генератора и снимите его.

2. Поддев отверткой, отсоедините клемму провода реле регулятора напряжения к шине выпрямительного блока.

3. Выверните два болта крепления регулятора напряжения (отмечено красными указателями) воротком с насадкой на 8 мм и отверните гайку крепления клеммы реле регулятора напряжения к шине выпрямительного блока (синий указатель) ключом на 12 мм.

4. Снимите щеткодержатель с реле регулятора напряжения генератора в сборе.

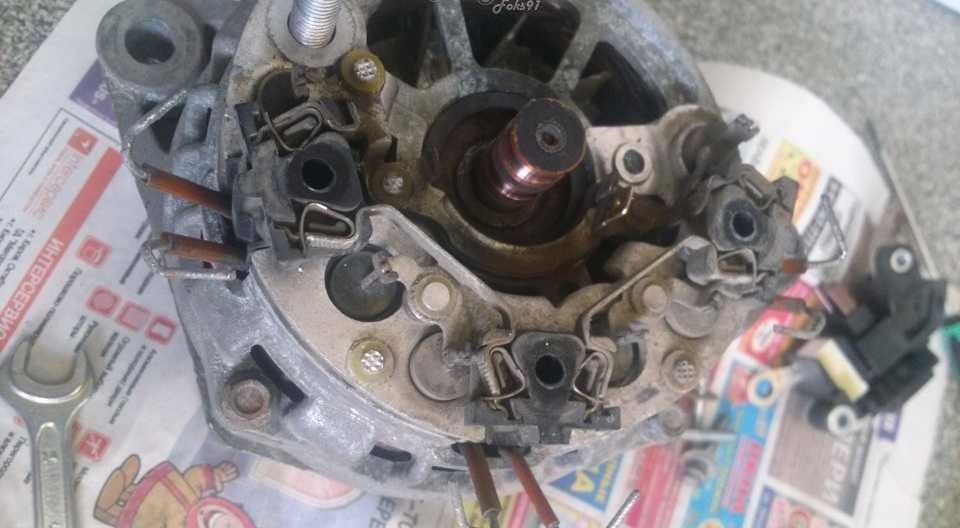

5. Выверните три болта крепления выпрямительного блока генератора.

6. Отверткой отожмите пружинный фиксатор и одновременно другой отверткой выведите из фиксатора вывод статорной обмотки генератора. Проделайте такую операцию с шестью выводами.

7. Отверните гайку силового болта ключом на 12 мм генератора и снимите выпрямительный блок.

8. Отверните накидным ключом гайку шкива генератора, предварительно зажав в тиски шкив генератора, чтобы он не проворачивался.

9. Снимите гайку и шкив генератора.

10. Промаркируйте взаимное расположение крышек генератора.

11. Выверните четыре стяжных болта, расположенные по окружности генератора.

12. Поддев отверткой крышку генератора, снимите крышку генератора со стороны привода (в сборе с подшипником генератора).

13. Извлеките вал ротора генератора из подшипника. При необходимости навинтите на вал ротора гайку крепления шкива и через деревянную проставку легкими ударами молотка выпрессуйте вал ротора из подшипника.

14. Выньте статор генератора.

15. Осмотрите статор генератора.

На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если обнаружен износ, замените подшипники или крышки.

16. Осмотрите крышку генератора со стороны привода (в сборе с подшипником генератора).

Если при вращении подшипника крышки генератора чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, замените подшипник крышки генератора, а если обнаружены трещины в крышке, особенно в местах крепления генератора, замените крышку генератора.

17. Для замены переднего подшипника выпрессуйте его подходящей инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.

18. Новый подшипник запрессуйте в крышку инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.

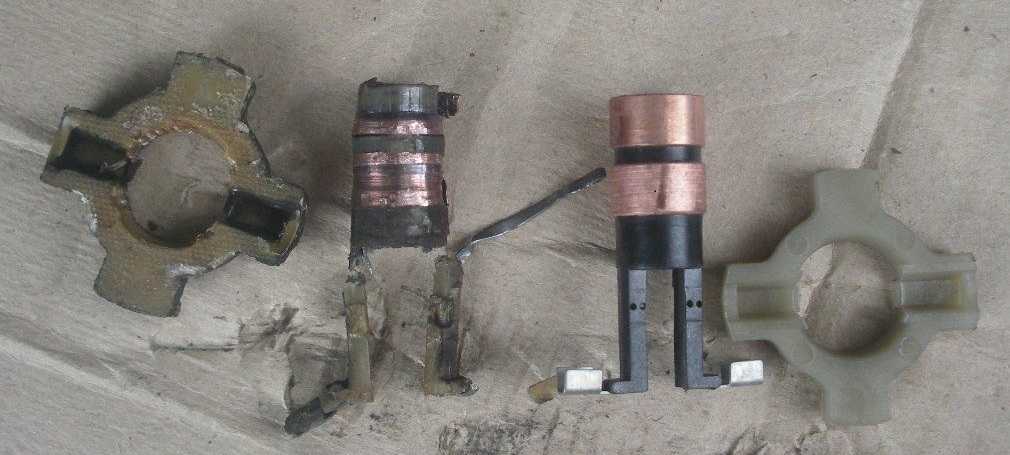

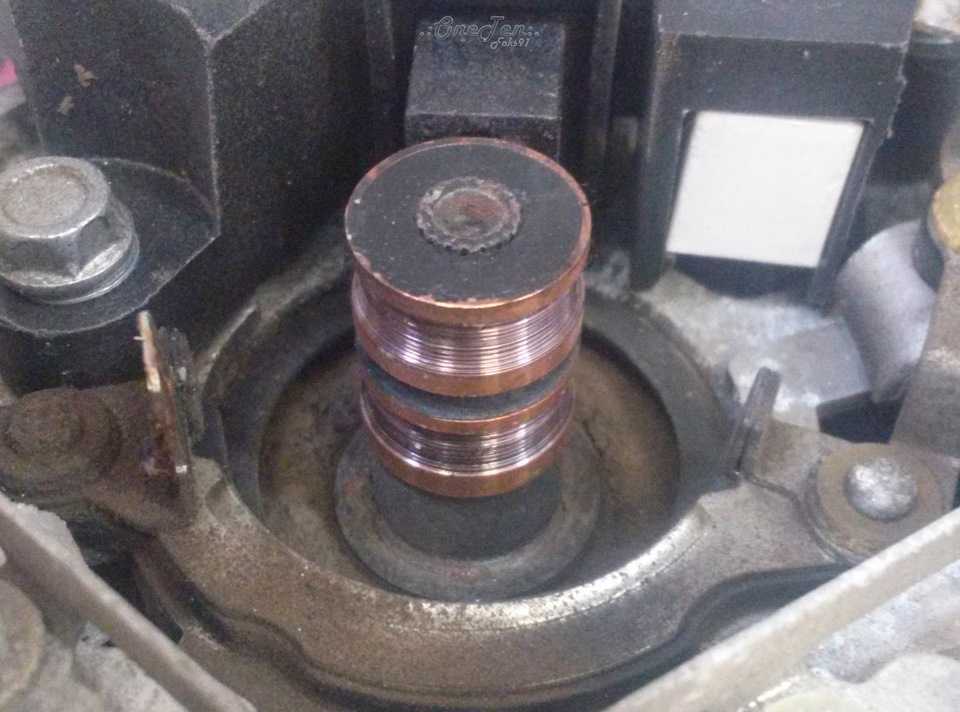

19. Осмотрите контактные кольца генератора.

Если на них есть задиры, риски, царапины, следы износа от щеток и другие дефекты, прошлифуйте кольцо. Если повреждения колец нельзя удалить шкуркой, проточите кольца на токарном станке, снимая минимальный слой металла, и затем прошлифуйте. В случае сильного износа поверхности контактных колец замените их.

20. Проверьте легкость вращения подшипника ротора со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, подшипник необходимо заменить.

21. Двухзахватным съемником спрессуйте задний подшипник с вала ротора.

При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора.

22. Для установки заднего подшипника опирайте передний конец вала ротора на деревянный брусок и напрессуйте подшипник на задний конец вала оправкой или инструментальной головкой подходящего диаметра, прикладывая усилие только к внутреннему кольцу подшипника.

23. Сборку генератора выполняйте в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
