Снятие и замена генератора на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Здравствуйте, из данной статьи Вы узнаете, как заменить генератор на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Генератор нужен, чтобы вырабатывать зарядку для аккумулятора и обеспечивать напряжением все электрозависимые части автомобиля. Какого-то срока службы генератор не имеет, он может прослужить и 100.000 км, а может выйти из строя и за 10.000 км. Первым признаком выхода из строя генератора, это постоянно садящийся аккумулятор (в редких случаях причина может быть в самом аккумуляторе). Для проверки работы генератора надо тестером проверить напряжение на клеммах аккумулятора на заведенной машине. Значения напряжения должно находиться в пределах от 13,8 до 14,5 вольт, если оно ниже, значит генератор определенно надо ремонтировать или менять на новый. Чаще всего генератор можно отремонтировать, обычно из строя выходит диодный мост или регулятор напряжения, замена этих деталей обойдется гораздо дешевле, чем покупка нового генератора, так как его средняя стоимость на автомобильном рынке составляет около 5500 рублей. Для снятия генератора Вам потребуются: ключи или головки на 10, 13, 17 и 19. Первым делом скидываем клемму с аккумулятора. После этого отворачиваем гайку, которой генератор крепится к регулировочной планке (в зависимости от типа генератора здесь понадобится головка на 13 или на 17)

Далее пододвигаем генератор так, чтобы ослабить натяжение ремня генератора и снимаем ремень генератора. Потом снимаем клемму с генератора

Следующим действием откручиваем ключом на 10 гайку крепления плюсового провода и снимаем клемму

Теперь головкой на 19 отворачиваем болт крепления генератора и снимаем его, вынув болт из кронштейна

Установка генератора производится в обратной последовательности.

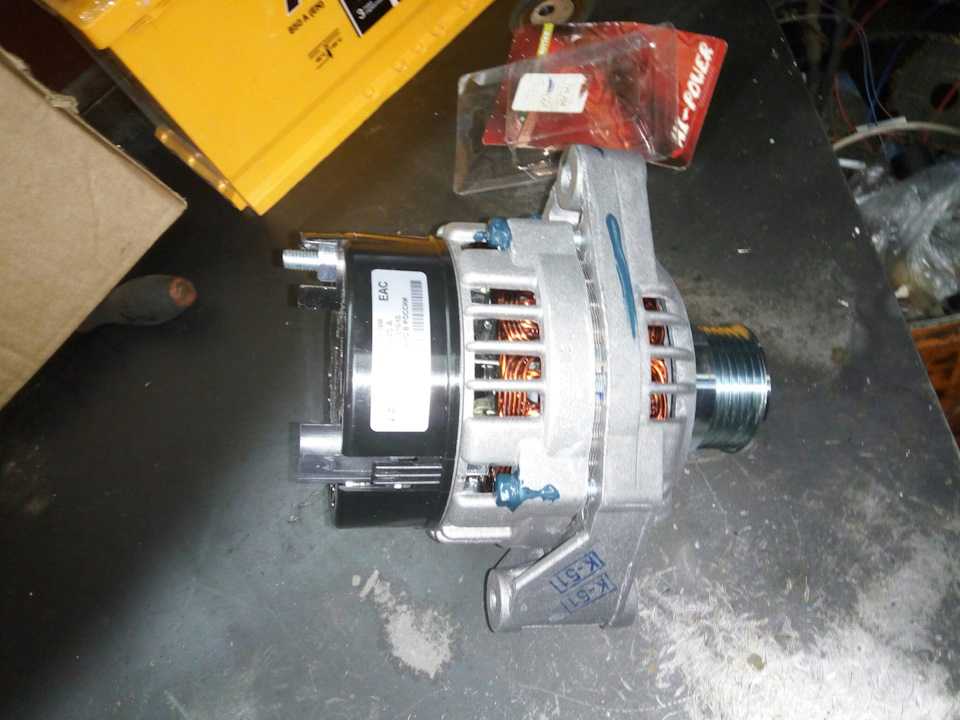

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Главное, чтобы не было перекосов, иначе ремень будет рваться, быстро изнашиваться, нагрузки на ротор увеличатся в несколько раз. Для нормальной работы необходимо, чтобы данный элемент имел определенное натяжение. Регулируется оно при помощи изменения положения корпуса относительно двигателя. Фиксация производится гайкой в верхней части генератора.

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

ПОДРОБНОСТИ: Замена задних стоек на ВАЗ 2114

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…­­­­

Замена генератора на ВАЗ 2107

Заменять устройство нужно в случае, если проведение ремонта не дало результатов. Выполнить задачу можно в гаражных условиях.

Какой генератор лучше поставить?

В штатных устройствах модели Г221 регуляторный элемент монтируется отдельно от щеточного механизма, что позволяет облегчить процедуру ремонта. К преимуществам стандартного агрегата относится удобство монтажа, потребителю не придется подгонять электроцепи для подсоединения. Но такой тип генераторов не может работать с высокой мощностью, максимальный заряд, который он позволяет обеспечить, составляет 42 ампера. Для современных АКБ этого недостаточно.

Генераторы модели Г222 предназначены для отечественных Нив, их мощность выше и составляет 50 ампер. Основное отличие заключается в использовании встроенного регуляторного устройства, которое установлено в сборе с щеточным узлом. Чтобы при монтаже модели Г222 не переделывать схему, на нее можно установить щеточный узел от штатного устройства.

Генераторы от «восьмерок» можно устанавливать на 2107, эти модели характеризуются мощностью 55 ампер. Крепления от ВАЗ-2108 подойдут для монтажа на «семерку», но проблемы могут возникнуть при подключении устройства. К штатному оборудованию подсоединяется четыре проводника, а на генераторе от 2108 их три.

Особенности использования «восьмерочных» генераторов:

• для подключения надо заизолировать проводник черного цвета;
• такое соединение приведет к постоянному горению индикатора АКБ, это говорит о заряде, а при разряде лампочка будет тухнуть;
• вместо обычного реле придется установить силовое.

Если нужно установить более мощное оборудование, то лучше выбрать модель 2107-3701010. Устройство разработано для ВАЗ 2107i и позволяет выдать 80 ампер мощности.

Как правильно установить новый генератор в автомобиль?

Процедура установки агрегата выполняется в обратной последовательности, при монтаже устройства надо правильно натянуть приводной ремешок:

1. После установки ремня с использованием отвертки надо нажать на ветвь изделия посредине между шкивами. Нажимать надо только на боковых частях, снизу не нужно. Выполняется диагностика прогиба устройства. На участке между валом насоса антифриза и коленвала прогиб должен составить 1,2-1,7 см. Между валом насоса и генераторной установки прогиб должен быть в диапазоне 1-1,5 см.
2. Если значение прогиба не соответствует стандарту, ослабляется гайка, фиксирующая устройство к регулировочной планке.
3. Для увеличения натяжки с помощью монтажной лопатки агрегат отжимается от БЦ. Затем механизм удерживается, гайка фиксации агрегата в планке затягивается. Еще раз выполняется диагностика прогиба изделия.

Виды генераторов

Существуют различные виды генераторов на автомобили ВАЗ по конструктивному исполнению. Наиболее распространены генераторы компактных габаритных размеров – 94.3701 и другие.

Владельцы машин российского производства устанавливают бесщёточные генераторы индукторного типа. Например, устройства модификации 955.3701. Такие генераторы отличаются от традиционного оборудования наличием постоянных магнитов на роторе и обмоток возбуждения на статоре. Благодаря этому в конструкции генераторной установки нет контактных колец и щелочного узла, являющегося одним из уязвимых и плохо защищённых.

Генераторы типа 955.3701 ранее не использовались в легковых машинах. Сейчас изготавливаются различными российскими предприятиями, включая Алтайский завод тракторного оборудования. Среди главных недостатков этих электрогенераторов – высокий уровень шума во время работы и большой вес. Об этом необходимо помнить, прежде чем выбрать ВАЗовский генератор с бесщёточным типом конструкции.

Поломки и ремонт

Если вы подозреваете, что генератор на ВАЗ 2101 не работает, проверьте это самостоятельно. Делается это так.

1. Запустите двигатель.
2. Откройте капот.
3. Вытяните ручку регулировки воздушной заслонки, доведя обороты двигателя до 1200–1300 в минуту.
4. Снимите плюсовую клемму с аккумуляторной батареи. Если двигатель заглох — агрегат неисправен.

То, что двигатель глохнет, свидетельствует, что он работает только от аккумулятора. Если вы заметили неисправность сразу после того как она возникла, и аккумулятор у вас свежезаряженный, можете проехать десяток—другой километров, пока аккумулятор не потерял мощность. Это позволит вам добраться до своего гаража или до ближайшего сервисного центра. Но не пытайтесь уехать далеко. Вы можете встать посреди дороги, и придётся проситься на буксир или вызывать эвакуатор.

Самая распространённая причина отказа генератора ВАЗ 2101 — слабое натяжение ремня, приводящего его ротор во вращение. Нормальным считается натяжение ремня, при котором прогиб в середине плеча между шкивом коленвала и шкивом водяного насоса при лёгком нажатии составляет 10–12 мм. Этот параметр вы без труда проверите самостоятельно. Изменяется он при неработающем двигателе с приложением небольшого усилия монтажной лопаткой. Мало кто меряет линейкой такой прогиб. Обычно всё бывает ясно на глаз.

Отрегулировать натяжение ремня труднее, чем констатировать отклонение параметра от нормы, но среднему владельцу ВАЗ 2101 вполне по силам. Имейте в виду, что перетягивать ремень не стоит. Это может привести к выходу из строя подшипников, в которых вращаются валы генератора и водяного насоса ВАЗ 2101.

Порядок производства работ таков.

1. Обесточьте электросистему автомобиля. Снимите минусовую клемму с аккумуляторной батареи.
2. Рожковым ключом ослабьте гайку крепления к регулировочной планке.
3. Используя монтажную лопатку в качестве рычага, отклоните агрегат в сторону от двигателя.
4. Добейтесь нормативного прогиба в середине плеча ремня между водяным насосом и коленвалом.
5. Зафиксируйте генератор. Закрутите гайку на регулировочной планке.

Нередко агрегат выходит из строя из-за чрезмерного износа щёток. Через них на якорь поступает напряжение возбуждения, то есть рабочая поверхность щётки постоянно трётся о контактную поверхность вала ротора и изнашивается. Изношенные щётки подлежат замене. Такую операцию любой автолюбитель может выполнить своими руками.

Процедура не требует снятия агрегата:

• обесточьте электросистему автомобиля; снимите клемму с минусового контакта аккумулятора;
• открутите винты крепления щёткодержателя; отсоедините его от устройства;
• убедитесь в том, что длина рабочей части щёток не превышает 12 мм;
• замените изношенные щётки;
• верните щёткодержатель на место.

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

• мощные аудиосистемы;
• противотуманки;
• телевизор;
• предпусковой подогреватель;
• дополнительный обогреватель;
• холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Как Поставить Генератор На Ваз 2106 ~ AUTOINTERLINE.RU

Как подключить генератор от ваз 2107 на ваз 2106 фото

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, появления межвиткового замыкания, поломке корпуса и другим причинам. Но сейчас, я бы желал побеседовать о подмене генератора ВАЗ в случае, когда его мощность уже недостаточна

Представьте для себя ситуацию PВы обладатель ВАЗ 2101 2106, приобрели и установили мощнейший усилитель, поставили противотуманные фары по 50 Вт любая. С таковой нагрузкой стандартному генератору, который выдает наибольший ток 42А, не совладать. И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не остается ничего. Ведь посудите сами, далекий свет в ВАЗ 2106 потяжелел на 100 Вт, в то время как при стандартном генераторе и на копейке он не блещет своими параметрами. Вот о таких случаях замены генератора ВАЗ и охото побеседовать.

Разглядим, какими генераторами можно поменять наш многострадальный Г -221. Генераторы, которые подменяют Г 221

Какие же модели генераторов подходят для подмены в автомобиле ВАЗ 2101 2106? Первый вариант это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. PЭтот генератор заменяет генератор Г 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток. Следующий вариант установки генератора от зубил на ВАЗ 2101 2106.

Как снять генератор Ваз классика.( для начинающих.)

как снять генератор с автомобиля Ваз классического модельного ряда.

Замена Генератора Ваз

ДЛЯ ТОГО ЧТОБЫ ЗАРАБАТЫВАТЬ НА YouTube ВАМ НУЖНО: 1. Создать свой канал 2. Подключить его к AIR заполнив …

Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного Pоборудования. Третий Pвариант замены стандартного генератора ВАЗ генератор от ВАЗ 21074, его маркировка 372. 3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту Pдостаточно будет с головой. Установка практически ничем не отличается от предыдущего. Четвертый вариант установка генератора от инжекторной Нивы.

Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений. Пятый и последний вариант замена стандартного Г 221 Pгенератором от ВАЗ 2110, который выдает 105 110А (зависит от конкретной модели).

Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно. Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074. Информация найдена на шестерочном форуме.

P Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010. Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый Pгенератор намного легче найти запчасти. Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1.

В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей Pтемпературы. Так и автор, практически сразу заменил стандартный РР на регулятор 67. 3702-01. Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим. Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора.

Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме. В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт.

Для ее подключения используются два провода сдвоенный оранжевый и желтый. Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были ушли]]].

Какой генератор лучше поставить на ваз 2106 — Лада мастер

Генератор любого автомобиля, даже дизельного — это серый кардинал под капотом. Без него автомобиль и шагу не ступит. Досадно бывает, когда двигатель настроен хорошо, работает в пределах приличия, но по каким-либо причинам электрооборудование отказывается работать должным образом. Если мы говорим о нашей ВАЗ 2106, то с большой долей вероятности вся проблема заключается в генераторе Г 221, который устанавливался еще на потомков Фиат 124.

Электрическая схема ВАЗ 2106

Собственно говоря, если рассматривать электрическую схему ВАЗ 2106, которую мы на всякий случай привели ниже, то выясняется, что от схемы 2101 она отличается только наличием дополнительных электроприборов, что повлекло за собой некоторые изменения. А генератор в базе у шестерки стоит тот же, что и у 2101, имя его Г 221.

Никаких претензий к нему возникать не может ровно до тех пор, пока он работает. Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. В результате чего на реле-регулятор подается недостаточный ток, это в свою очередь приводит к недозарядке и медленной смерти аккумуляторной батареи. Непорядок.

Как подключить штатный генератор Г221

Выражается это достаточно явно. Особенно в том случае, если хозяин устанавливает в автомобиль дополнительные, нештатные потребители, которые работают практически постоянно. Это могут быть:

• противотуманные фары;
• мощная аудиосистема;
• предпусковой подогреватель;
• холодильник, телевизор, дополнительный обогреватель.

Словом, любой шаг, который приводит к увеличению потребления электрической энергии грозит преждевременной разрядкой аккумулятора даже в пути, при работающем двигателе и на высоких оборотах. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ 2106 и какие есть альтернативы.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

1. Установить генератор с встроенным реле вместо штатного.
2. Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Проверка работоспособности системы электропитания 2106

Для того чтобы генератор Г 222 можно было установить без внесения изменений в схему подключения, достаточно установить щеточный блок от шестерочного генератора. Он устанавливается вместо интегрированного без особых проблем. Заодно лучше заменить и выносное реле зарядки.

После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Для этого необходимо при минимальном потреблении тока сторонними электроприборами, проверить напряжение на клеммах аккумулятора на средних оборотах двигателя. Это примерно 2,5 тысячи оборотов в минуту. Напряжение на клеммах АКБ при таких оборотах должно быть 14 В.

Таким образом, можно решить вопрос с недостаточной мощностью штатного генератора и заменить его на более мощный Г222 от двигателя ВАЗ 2105. Удачной всем работы!

ladamaster.com

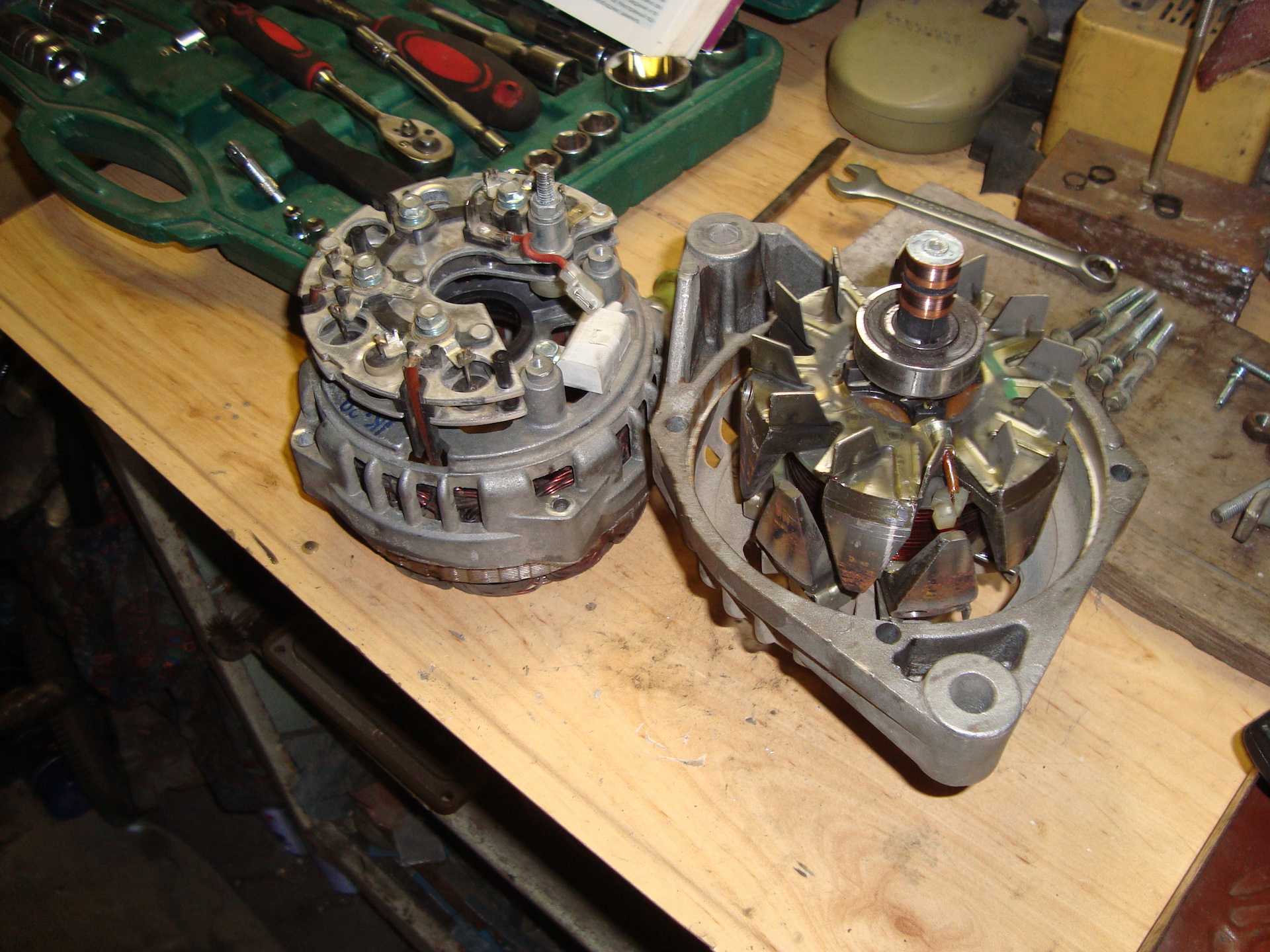

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

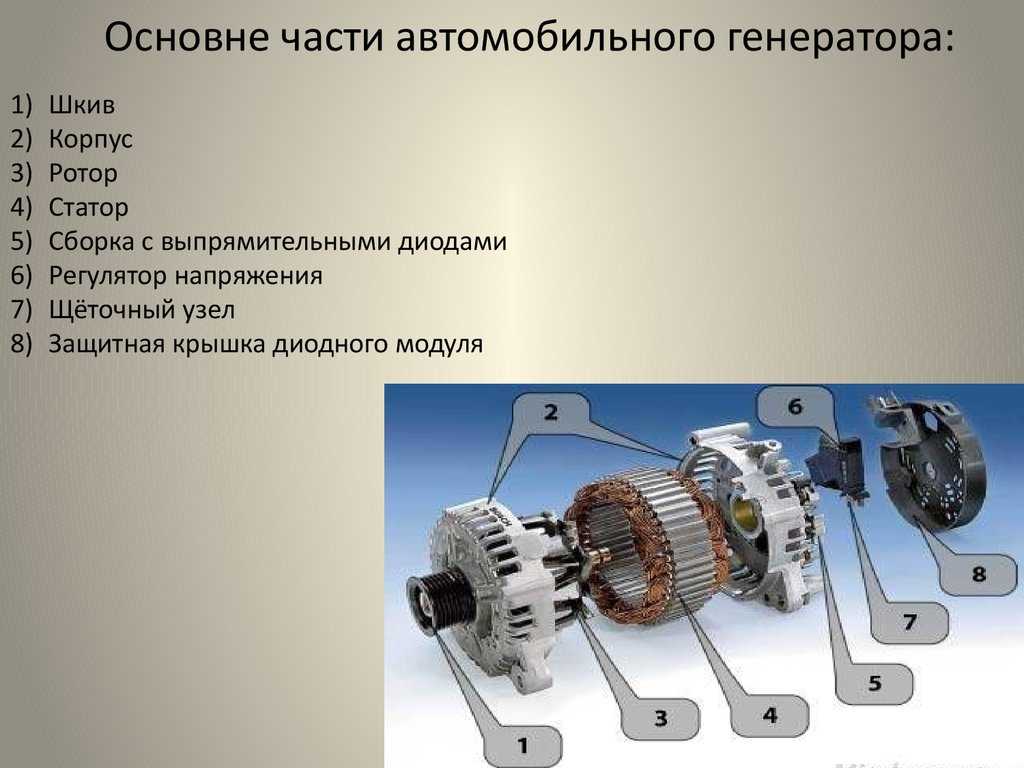

Конструктивно генератор Г-221 состоит из следующих основных элементов:

• ротор;
• статор;
• реле регулятора;
• полупроводниковый мост;
• щётки;
• шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы
