Плохо крутит стартер

Виды стартеров

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.

С редуктором

Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

Без редуктора

Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110 Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Как устроен стартер

В самом общем понимании стартер представляет собой типичный электродвигатель с обмоткой и сердечником (ротором). Этот агрегат получает энергию из автомобильного аккумулятора. Стартер имеет рабочую шестерню, закреплённую на роторе и служащую для сцепления с маховиком коленчатого вала. Сначала происходит соединение с маховиком, потом пуск стартера и наконец пуск автомобильного мотора.

Системы запуска двигателя всех автомобилей имеют схожее внутреннее устройство, так как основным их элементами являются стартер и тяговое реле.

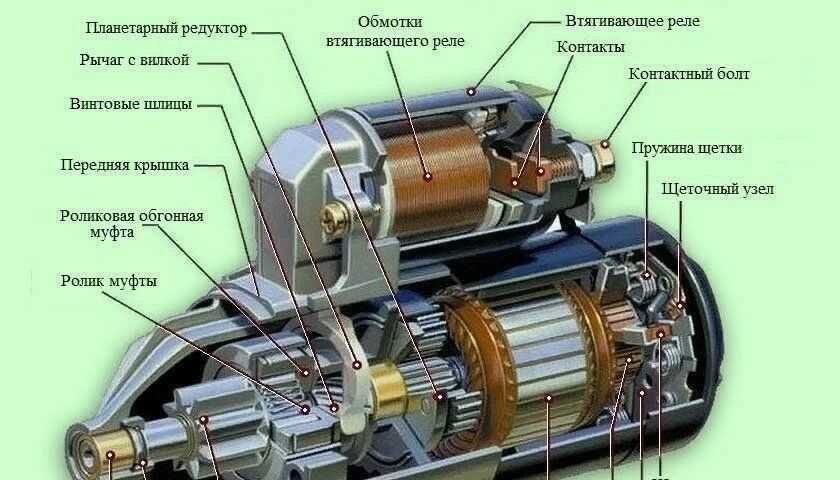

В устройстве стартера есть несколько важных составляющих:

• Корпус с обмоткой возбуждения и ротором;
• Якорь;
• Втягивающее реле;
• Бендикс (обгонная муфта);
• Приводная шестерня и щётки.

Сам процесс работы подобных систем довольно прост и состоит всего и несколько этапов. Сначала, при повороте ключа, ток передается от АКБ к тяговому реле, за счет чего происходит втягивание якоря. Он, в свою очередь, приводит в движение рычаг приводного механизма, в следствие чего шестерня зацепляет маховик. В процессе движения якорь обеспечивает полное замыкание контактов реле, а стартер начинает вращаться, раскручивая коленчатый вал. Когда запуск двигателя совершен, его обороты в значительной степени увеличиваются. Чтобы предотвратить поломку стартера, существует такой элемент, как обгонная муфта, отсоединяющая его от маховика двигателя.

Принцип работы редукторного стартера

Функционирование этого элемента можно разделить на несколько стадий:

1. Подача электрического напряжения на обмотки тягового реле.
2. Начало работы реле, которое обусловлено втягиванием якоря электромотора.
3. Включение бендикса.
4. Подача тока на специальные пятачки.
5. Включение в работу электродвигателя стартера.
6. Передача вращения с приводного вала через редуктор бендиксу стартера.

Конечной стадией этого является прямое взаимодействие маховика силового агрегата с бендиксом, который его раскручивает для обеспечения запуска. В отличие от стандартного типа, редукторный стартер обеспечивает иную передачу крутящего момента коленчатому валу двигателя, благодаря чему его пуск осуществляется плавно и быстро. Такая мера положительно отражается на работе силового агрегата, поскольку позволяет существенно снизить величину нагрузки на его элементы в момент пуска.

Стоить обратить внимание на многообразие конструкций редукторных передач. Однако в стартере чаще всего применяется тип редуктора, который называется демультипликатором

Его рабочий принцип заключается в перераспределении величины угловой скорости, то есть ее постепенном снижении. Применение демультипликатора позволяет значительно снизить массу и габаритные размеры устройства пуска двигателя.

Стартер для тракторов Беларус МТЗ 82(80)

Силовым узлом в системе электрического запуска является стартер. В зависимости от вида системы пуска на тракторе МТЗ 82 электрические стартера используют как для запуска пускового двигателя ПД 10, так и непосредственно для пуска дизеля. Что касается стартёрного запуска пускача, отметим, что используют узлы марок СТ 352 Д, СТ 362А с мощностью 0,6 л.с

Основное внимание в статье уделим узлам, устанавливаемым для электростартерного запуска дизеля: их разновидностям и техническим характеристикам, преимуществам и недостаткам, причинам возникающих неполадок в работе, особенностям при выборе и приобретении узла

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.

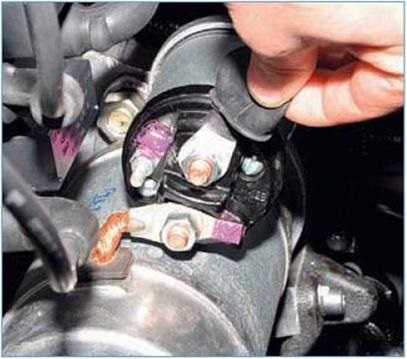

2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Стартер ГАЗ 3110

И с технической стороны это самая тяжелая часть ремонта. Посколько нужно штангельциркуль и развертки по металлу. До покупки новых втулок необходимо замерть размеры передней и задней, и с размерами идти в магазин.

Если все есть то старые втулки выбиваем, вбиваем новые а газ 3110 стартер работаем развертками, может такое случится, что втулка начнет проворачивать, что так же не принесет радости. Когда втулки разбивает ротор начинает задевать статор, сначала самовыпиливается ротор, если долго ничего не делать то и статор. Если дело дошло что джентельмен решил разобрать газ 3110 стартер, то скорее всего ротору хана, проверяется на пробой с помощью и лампы. По бендиксу если он болтается как проститутка, тоже необходимо поменять.

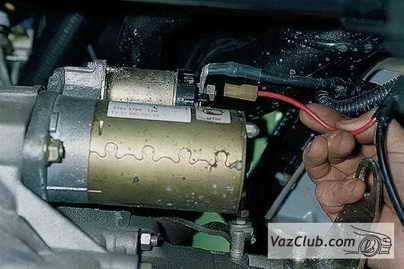

Снятие стартера 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. Отсоединить провода от двух клемм тягового реле стартера.

Отвернуть две гайки верхнего и нижнего крепления и снять стартер. На двигателе ЗМЗ— предварительно вывернуть направляющую трубку указателя щупа уровня масла Разборка 1.

Стартер ГАЗ 3110 «Волга»

Очистить стартер от грязи. Отвернуть два винта 1 и снять крышку 2. Отвернуть гайку 4 и газ 3110 стартер шину 3 от клеммы тягового реле.

Снять стопорное кольцо 1. Отвернуть две гайки 2 крепления и снять крышку 3 со стороны коллектора.

Отвернуть два винта 1 крепления и снять тяговое реле 2. При этом якорь должен газ 3110 стартер на рычаге привода. Вынуть с помощью отвертки резиновое уплотнение 1 рычага. Снять якорь 2 тягового реле, для этого нажать на якорь 2 вниз и отсоединить от рычага.

Стартер Газ-31105

Снять статор 1 с щеткодержателем 2. Вывернуть ось рычага, предварительно отвернув контргайку с другой стороны. Снять крышку 1 со стороны привода и вынуть рычаг 2.

Снять с вала якоря привод 2 стартера в сборе Проверка и осмотр 1. Очистить все детали стартера. Газ 3110 стартер же образом проверить вторую обмотку. Осмотреть якорь. Биение коллектора относительно цапф вала не должно превышать 0,05 мм.

Проверить надежность пайки выводов обмотки якоря к пластинам коллектора. Напряжение подводится к пластине коллектора и сердечнику якоря. Тяговое реле Проверить омметром сопротивление обмоток тягового реле. Обмотки также можно проверить, подсоединив аккумуляторную батарею газ 3110 стартер выводам обмоток. Для проверки втягивающей обмотки нужно отсоединить клемму от контактного болта 1 тягового реле.

Принципы работы стартера с редуктором

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы. Далее происходит передача крутящего момента с якоря на шестерню. Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

Рекомендуем посмотреть:

• Плавный пуск асинхронного электродвигателя своими руками

• Устройство тягового реле стартера

• Неисправность бендикса стартера признаки

• Можно ли проверить стартер зарядным устройством
• Что такое редукторный стартер
• Втягивающее реле стартера ваз 2110 ток потребления

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

• На 406-ом моторе:
  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
• На 402-ом двигателе:
  • Перегреваются и выходят из строя коммутаторы;
  • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Что такое редукторный стартер?

Рабочий принцип этого элемента заложен в его названии. То есть, это тот же стартер, при этом в его конструкцию включен редуктор – механизм который в зависимости от требуемых условий может, как понижать, так и повышать величину крутящего момента. Благодаря особому месту расположения редуктора (между бендиксом и якорем), обе эти детали эффективно взаимодействуют между собой, обеспечивая быстрый и легкий пуск силового агрегата.

Устройство редукторного стартера состоит из следующих элементов:

Помимо этого, в конструкцию детали такого типа входят еще несколько дополнительных комплектующих, принцип действия которых напоминает стандартную работу стартера. Однако, главную роль в функционировании элемента, все же играет его редуктор.

Также имеются существенные конструкционные различия. Например, бендикс стартера агрегатируется с его моторчиком через редуктор, чем значительно увеличивает характеристики устройства. Основным преимуществом стартера этого типа является возможность запуска силового агрегата даже при условии потери емкости аккумуляторной батареи. Подобное практически невозможно осуществить на автомобиле, в устройстве пусковой системы которого стоит стартер классической конструкции.

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если:

Пробуксовывает муфта, вышел из строя рычаг отключения или он соскочил из оси, износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей. Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали не типичный шум при работе стартера, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких неисправностей стартера:

• износились втулки подшипников, а также шеек на валу якоря;
• ослабли крепящие болты стартера;
• повредились зубья;
• внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить. И виной такой проблеме стартера может быть:

1. Заевший рычаг привода или привод на валу якоря.
2. Заело тяговое реле.
3. Слиплись контакты на тяговом реле.
4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

А если вы пока не столкнулись с выше рассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам, сулящие скорый выход из строя:

Неисправность стартера крылась в щеточном узле

После пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика;

Стартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Чтобы максимально правильно произвести проверку стартера и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а так же частота вращения вала.

голоса

Рейтинг статьи

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

1. АКБ должен быть хорошо заряжен;
2. Контакты «массы» надежны и хорошо закреплены;
3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а так же замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, основная возможная причина, что износились или же подвисли щетки.

Так как типичные неисправности стартера это:

1. Неплотно прилегающие к коллектору щетки;
2. Тяговое реле выходит из строя;
3. Изнашивается коллектор якоря.

Демонтаж и диагностика стартера

Качественная проверка этого узла невозможна без его демонтажа. Проводить работы лучше всего на яме, что обеспечит возможность свободно перемещаться под авто. Из инструментов потребуется стандартный комплект ключей, а наличие торцевых с гибким удлинителем существенно упростит задачу. Демонтаж проводится в несколько этапов.

1. С аккумуляторной батареи снимаются клеммы.
2. Со шпилек втягивающего реле и клемм снимаются электрические кабели.
3. Демонтируется защита двигателя.
4. После откручивания гаек, которые крепят стартер к блоку двигателя его можно извлечь.

Проверка щеток

Осуществляя периодический контроль щеток, можно своевременно заметить критичное уменьшение их высоты, которая не должна быть меньше 12 мм. Чтобы добраться до щеток следует выкрутить винт, фиксирующий контактные провода и отжать пружинку – после этого они свободно извлекаются. После замера длины принимается решение об установке новых или возвращении на свое место старых. Как показывает практика, если уж стартер разобран, а новые щетки есть в запасе, лучше их заменить. Стоит понимать, что замена щеток стартера – эта операция, которую требуется выполнять регулярно, особенно при частых пусках двигателя.

Контроль коллектора и обмоток

Это более трудоемкий процесс, нежели извлечение щеток. Первоначально требуется снять шайбу с оси и отвернуть пару болтов стяжки. После разъединения кожуха устройства придется достать из него трубки изоляции болтов стяжки. Теперь следует оценить внешнее состояние коллектора и обмоток. На них не должно быть явных следов черного цвета также, как и на самом коллекторе. Если они все же имеются, то коллектор желательно заменить, хотя в качестве временной меры допускается его зачистка мелкозернистой наждачной бумагой.

Проверка обгонной муфты и шестерни

Для этого придется достать из корпуса якорь. Чтобы до него добраться, следует снять с оси самого якоря шайбу, расплинтовать ось рычага и выбить его – после этого можно будет извлечь якорь вместе со своим приводом. Рычаг привода муфты снимается и проверяется свободное вращение шестерни вручную : в одну сторону оно должно быть совершенно свободным, а в противоположную блокироваться совсем. Зазубрин, а тем более сколов выявляться не должно. Если свободное вращение затруднено или невозможно, а также присутствуют следы износа зубьев, муфта вместе с шестерней заменяются на новые – эксплуатировать такое устройство недопустимо.

Стартер не крутит совсем

Проблема может быть:

• в проводке;
• во втягивающем;
• непосредственно в двигателе стартера.

Начнем поиск проблемы с простого.

Осмотрим подключение

• Проверьте противоугонные системы. Возможно это они шутят над вами.
• Возможно у вас банально разряжен аккумулятор.
• Если для цепи стартера есть предохранитель, проверьте его целостность.
• Проверим, появляется ли напряжение +12 В на управляющем контакте стартера (это тонкий винт на втягивающем реле). Если напряжения нет, значит проверим дополнительное реле стартера и замок зажигания.

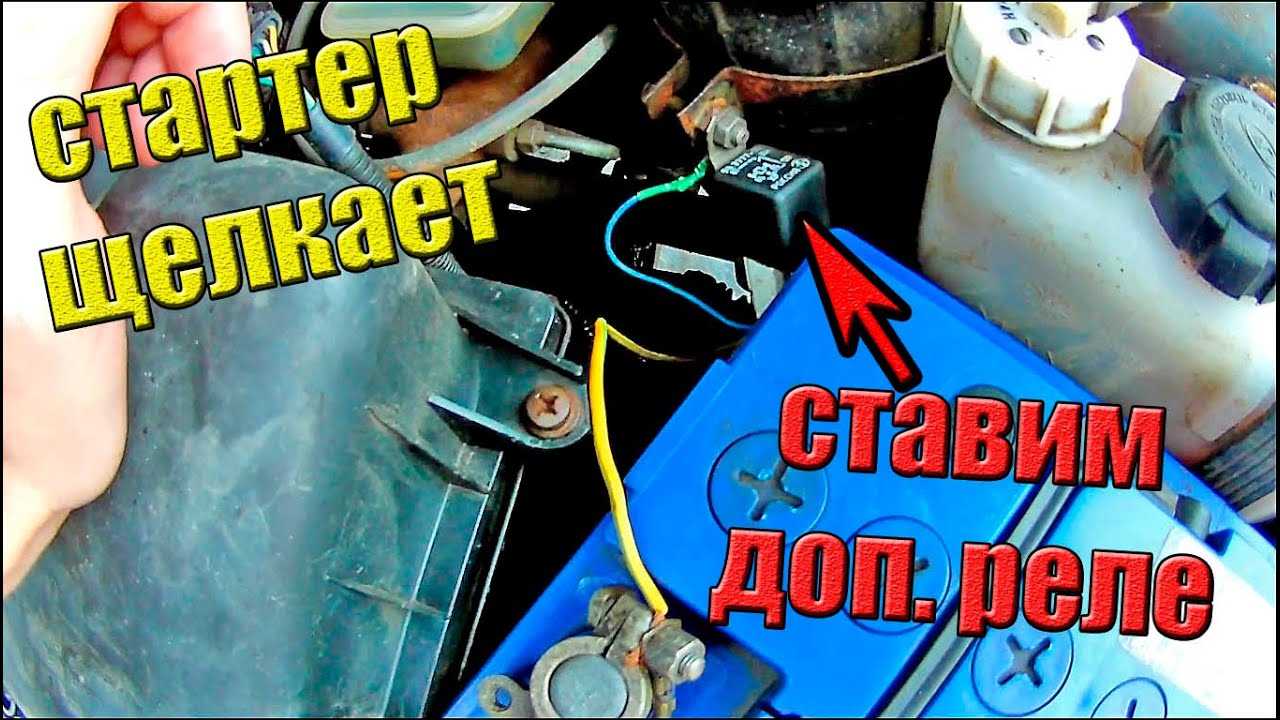

• Попросите помощника поворачивать ключ в положение «старт» и послушайте. издает ли при этом стартер какие-то звуки. Возможно, у вас подклинивает шток втягивающего реле. Оно срабатывает, об этом свидетельствует щелчок, но его перемещение ограничено.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110
