Как снять генератор на калине с кондиционером

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

• максимум генерируемой силы тока – 85-90 Ампер;
• рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
• передаточное число вращения мотора и ротора – 1:2,4;
• правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению.

Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина.

Заднюю часть устройства защищает пластиковый кожух.

Перейдем к схеме коммутации генератора с бортовой сетью. Схема подключения весьма проста. После включения зажигания к регулятору напряжения начинает поступать питание через цепь лампы индикации разряда АКБ. С пуском мотора обмотка возбуждения снабжается питающим напряжением от трех диодов, вмонтированных в выпрямительный блок.

Посредством указанной сигнальной лампы можно осуществить проверку генераторного узла. Если устройство исправно, то лампа светится при включенном зажигании. С пуском мотора она гаснет.

Когда такого явления не наблюдается, и лампа продолжает светить, следует произвести диагностирование генераторной установки на предмет присутствия неисправностей.

В некоторых случаях требуется замена, и многих интересует, как снять генератор?

Замена подшипников

Автомобили «АвтоВАЗа» очень часто подвергаются справедливой критике со стороны владельцев машин, выпускаемых этим предприятием. Модель Лада Калина не стала исключением из общего правила. Почти все преобразователи тока, установленные на автомобилях этой марки, ломаются после 10 тыс. км пробега, после чего требуется ремонт генератора или его замена.

Как показала практика, причиной многих поломок являются не только подшипники, но и кронштейн генератора Калина. Зачастую данную проблему автовладельцы устраняют самостоятельно. Сделать это при определенных навыках не так уж и сложно.

Чтобы выполнить ремонт генератора, необходимо его разобрать. Для этого шуруповертом зацепляют наконечники проводов статора и немного вытаскивают их из пружин диодного моста. Затем откручивают болты, которые прикрепляют диодный мост. После этого откручивается соединяющий болт.

После разборки генератора проверяется, исправен ли задний подшипник. Для этого нужно покрутить его внешнее кольцо. Если оно крутится легко, без шума и скрежета, у него нет люфта, то подшипник исправен. При малейшем подозрении на неисправность подшипник лучше заменить.

Далее необходимо демонтировать кронштейн генератора Калина. С помощью шуруповерта подцепляется статор и вынимается из обшивки устройства. В состав кронштейна входит подшипник, который тоже следует проверить. При обнаружении неисправности деталь нужно заменить.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Снимается подшипник путем демонтажа шкива и дистанционной пробки. Вслед за этим с помощью молотка из резины извлекается ротор, фронтальная обшивка агрегата зажимается в тисках. Подшипник бережно извлекается.

Меняем подшипники в Ладе Калине

блоки Выпрямительные, присутствующие в конструкциях генераторных установок ряда модельного «АвтоВАЗа», за время эксплуатации удостоились числа немалого негативных отзывов. Это утверждение справедливо также для рассматриваемой нами Лада Эти. Калина модули могут огорчить поломкой при уже пробеге в 10 тыс. км, что предполагает или ремонт замену устройства. Также на практике причиной: выявлено большинства неисправностей выступает кронштейн установки генераторной. Впрочем, подшипники также могут преждевременно прийти в негодность. Отрадно, что с такой владельцы проблемой в состоянии справиться самостоятельно.

Для ремонта осуществления генераторного модуля потребуется его разборка предварительная. С этой целью шуруповертом «захватываем» кабелей наконечники статора и незначительно вытягиваем их из пружин, диодном в присутствующих мосту. Далее следует открутить удерживающие, болты сам мост. Вдобавок отвинчиваем болт соединяющий.

Разобрав корпус генераторной установки Kalina LADA, прибегаем к проверке целостности заднего Здесь. подшипника потребуется покрутить его внешнюю Если. обойму она вращается без ощутимых звуков и затруднений, а также не склонна издавать люфт, то исправность констатируем подшипника. Когда малейшие признаки налицо износа, меняем его без раздумий.

действием Дальнейшим будет демонтаж кронштейна генераторного Тем. узла же шуруповертом поддеваем статор и вынимаем из конструктиве. В обшивки кронштейна присутствует подшипник, который подлежит также ревизии и замене (при необходимости).

передней Подшипник части генератора LADA Kalina внутри завальцован обшивки. Производитель не рекомендует прибегать к замене его. Однако мастера все же советуют эту выполнять процедуру, поскольку при поломке заменить придется генератор целиком, что весьма Замена.

недешево колодок задних Калина

Регулятор хода холостого Калина

Калина торпеда

Снять подшипник данный можно, однако предварительно придется шкив извлечь и присутствующую здесь пробку. Далее, молоток применяя с резиновым бойком, производим выемку Заметим. ротора, что фронтальную обшивку изделия зажать придется тисками. Подшипник извлекаем с особой Если.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

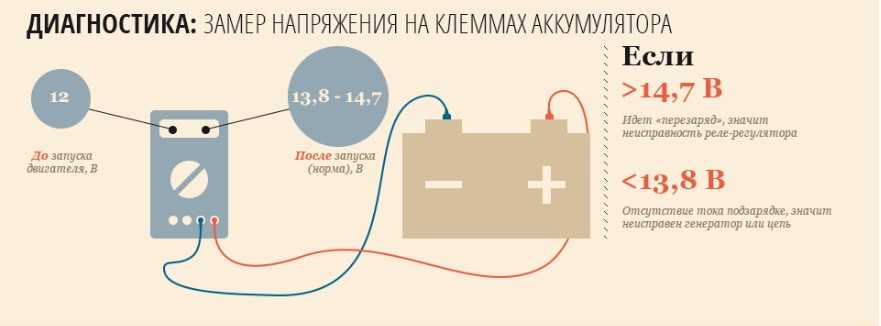

Схема замера напряжения на клеммах АКБ

Замена щеток на генераторе БОШ F000 BLO 652

Подготовительный этап

Инструменты, материалы.

• комплект автоключей;
• ветошь;
• дополнительное освещение;
• бокорезы, плоскогубцы;
• новые щетки с прижимными пружинками от ВАЗ 2110;
• жидкость для удаления наслоений WD– 40.

Последовательность действий при замене щеток на генераторе:

1. В точности повторяем вышеописанные шаги по разбору преобразователя со штатного места.
2. Отвинчиваем тыльную часть, снимаем щетки в сборе с диодным мостом.

Водителю на заметку! В модификации БОШ диодный мост генератора обжимается по периметру металлическими петлями (всего – 6). Аккуратно разводим их плоскогубцами, снимаем диодный мост.

1. Головкой на «8» выкручиваем четыре болта, снимаем токосъемные кольца.
2. Медицинским скальпелем отсоединяем обмотку от ротора.
3. Заменяем токосъемные кольца.

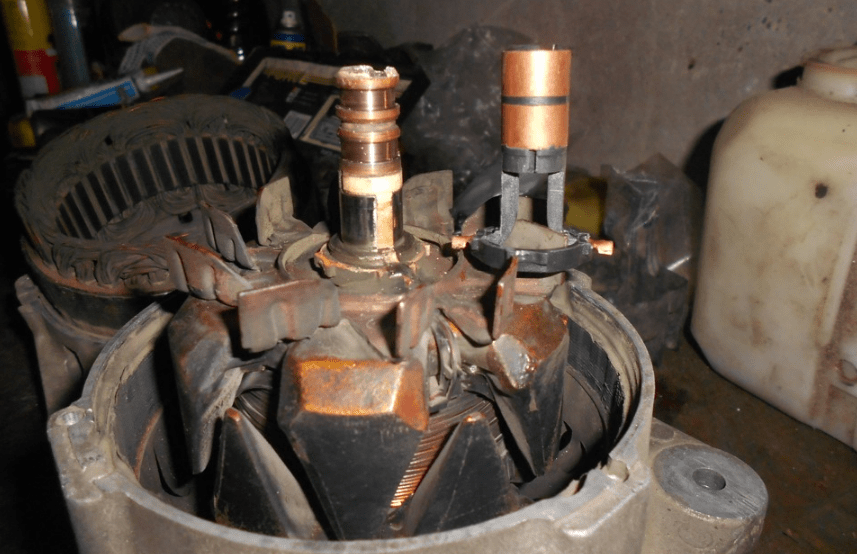

Токосъемные кольца

1. Головкой на «17» запрессовываем подшипник, стягиваем болты.
2. Покупка оригинальных щеток от БОШ обойдется в 1000 – 1500 рублей, заменим их отечественными аналогами. Поддеваем верхний черный колпачок, видим два контакта с концами щеток на реле, рассоединяем их.

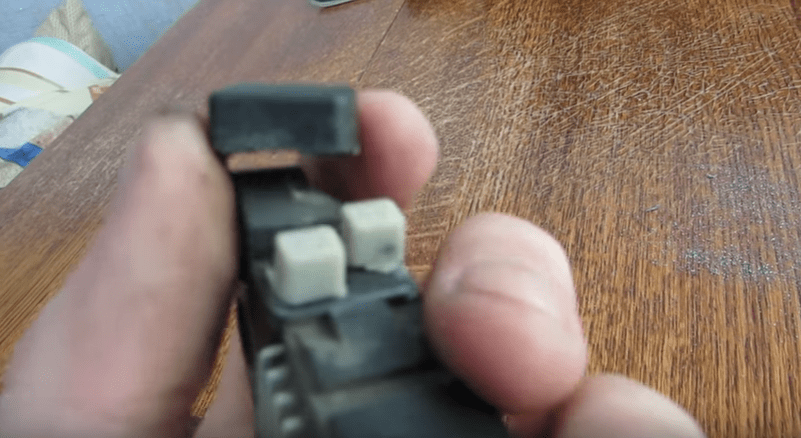

Концы щеток на реле

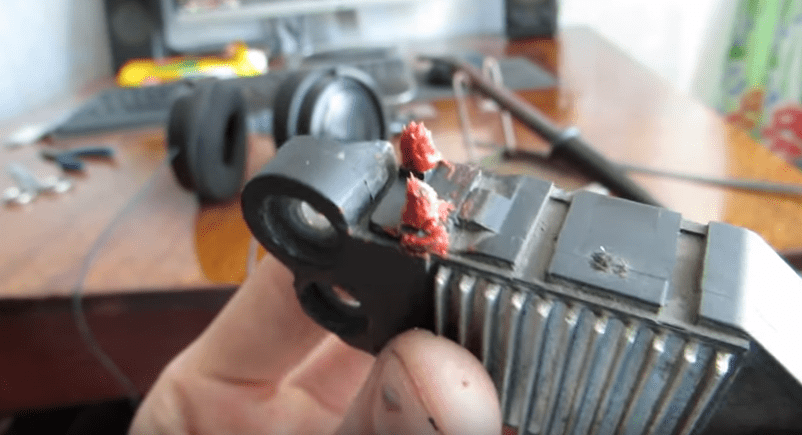

Верхний черный колпачок

1. Зачищаем, обезжириваем, протираем контакты.
2. Переворачиваем реле, штатные щетки выпадают вместе с пружинками.

1. Вставляем новые в щеточный механизм, обрезаем излишки провода, припаиваем концы к усикам.

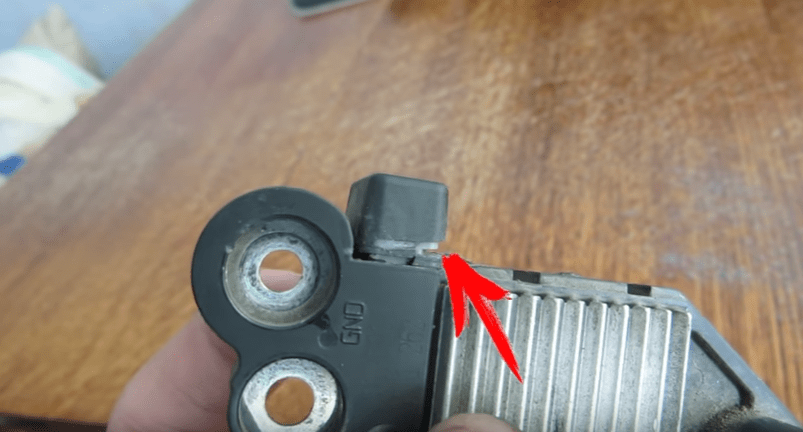

Припаиваемые концы

1. Наносим герметик на поверхность контактов с целью изоляции проводки.

1. Склеиваем пластиковый колпачок.

Алгоритм проверки регулятора напряжения на автомобиле Лада Гранта

1. Глушим двигатель, открываем капот, снимаем резиновый защитный чехол с силового кабеля преобразователя. Подключаем «плюс» вольтметра (клемма «В+»), минус на кузов, корпус генератора.
2. Запускаем мотор, активируем фары, дальний, ближний свет.
3. Спустя 10 минут работы мотора измеряем напряжение в цепи. Оно должно быть равно 14.0 – 16.0 В. Это стандартные допуски, указанные в руководстве по эксплуатации. Нарушение диапазона указывает на поломку, неисправность генератора.
4. Исправность работы конденсатора проверяем мегомметром со шкалой от 1 до 10 Ом. Подключаем клеммы к конденсатору. В исправном состоянии последний должен тяготеть к бесконечности. В противном случае поломка, некорректная работа.

Диагностика и замена регулятора напряжения на Ладе Гранте

1. Проверяем легкость перемещения щеток внутри щеткодержателя. Выступ за пределы основы должен быть не более 5.0 мм. Увеличение (уменьшение) недопустимо. В первом случае это приведет к скорому износу, во втором — к нестабильной работе, слабой силе тока в цепи.

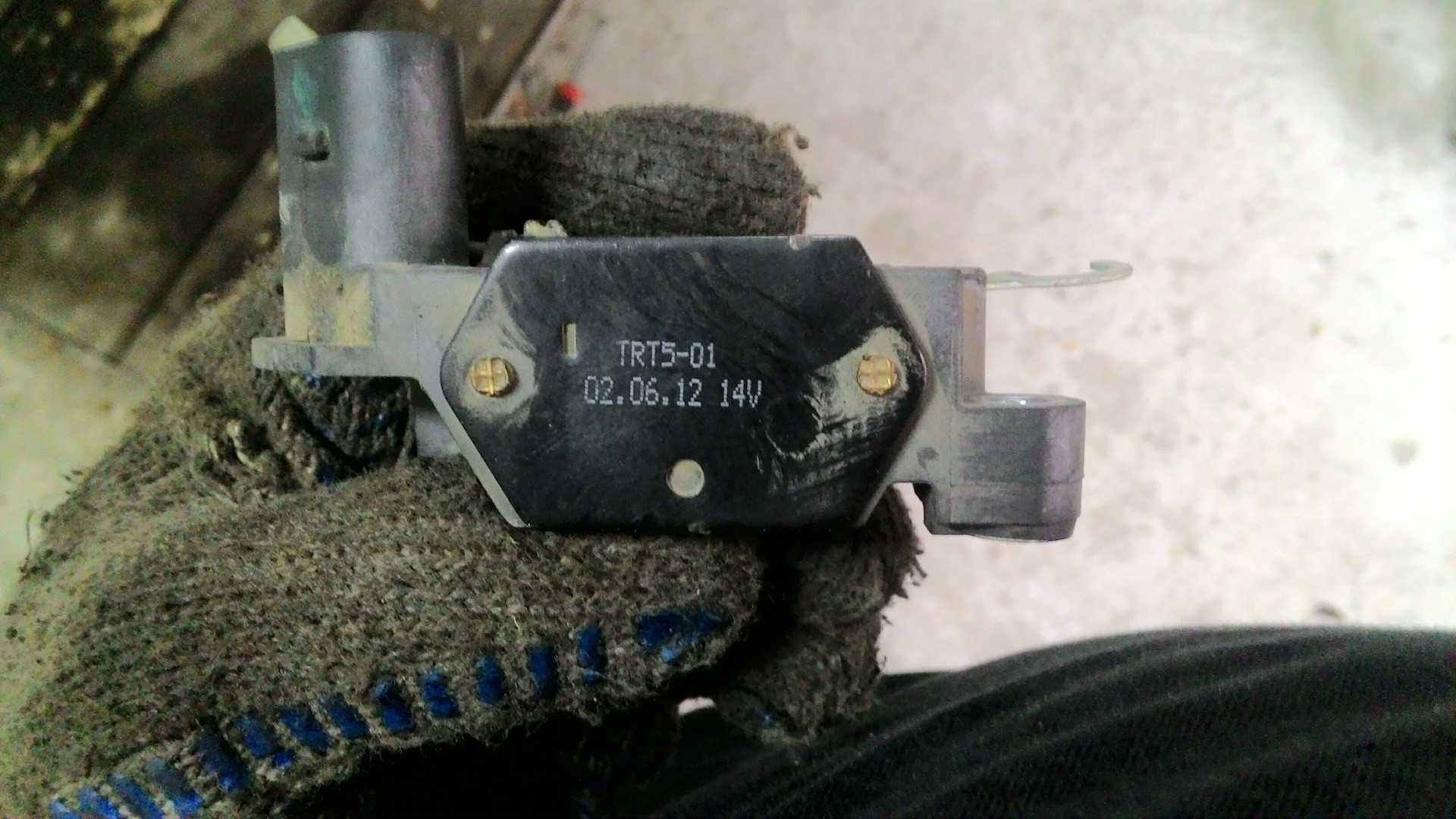

Регулятор напряжения

1. Подключаем контрольную лампу на 12 В к щеткам, подаем напряжение на плюсовую клемму. В это время минус заводим на массу щеткодержателя. В исправном состоянии контрольная лампа горит.
2. Подаем напряжение на цепь 15 – 16В контролька гаснет. Если контролька продолжает гореть, не горит вообще, то регулятор неисправен.

№	Название	Адрес
1.	«РемЗона»	г. Москва, Волгоградский пр-т, д.32, к.13 7 (495) 649-71-62
2.	«Агрегатный центр»	г. Москва, Беломорская улица, дом 40 7 (495) 601-92-51
3.	«Piter Start»	г. Санкт-Петербург, пр. Александровской Фермы, д. 29вг
4.	«Евромобиль»	191186, г. Санкт-Петербург, Невский проспект, 11, офис 44. Телефон: +7 (812) 425-30-37
5.	«STARTEROK»	4080 УКРАИНА, г. КИЕВ, УЛ.НОВОКОНСТАНТИНОВСКАЯ,8
6.	«АВТО-ГЕНЕРАТОР»	г. Киев ул. Изюмская, 5ул.

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

• мощные аудиосистемы;
• противотуманки;
• телевизор;
• предпусковой подогреватель;
• дополнительный обогреватель;
• холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина
