Трапеция
Система рычагов, которая отвечает за передачу движения от моторчика к щеткам тоже может выйти из строя. Дело может быть в заржавевших шарнирах или просто замерзших соединениях. Для ее диагностики придется снимать декоративные накладки под лобовым стеклом, именуемые жабо. Попутно проверьте всю проводку и разъемы, которые идут к уже упоминавшемуся выше моторчику стеклоочистителей. Готовьтесь с разу к тому, что внутри будет крайне мало места, а все узлы располагаются очень компактно и труднодоступно — такова плата за комфорт и экономию места в современных иномарках. Если добравшись до трапеции вы обнаружите большое количество льда и снега, то смело гоните машину в теплый паркинг. Ну или просто приготовьте два чайника кипятка для проливки замерзших механизмов.
Замена
Замену лучше осуществлять в условиях гаража. Процедура включает в себя:
поводок дворника необходимо перевести в положение вертикальное, перпендикулярно плоскости очищаемого стекла;
необходимо аккуратно сдавить пластиковых корпус крепления с двух сторон после чего покачивающими движениями сдвинуть щетку в сторону от сгиба крючка;
После чего щетка просто сдергивается со своего посадочного места. Повредить поводок довольно сложно. В то же время с пластиковыми деталями нужно быть осторожнее. Особенно если в дальнейшем нужно будет снова использовать старые щетки. На морозе пластик становится особенно хрупким, ломким. Желательно не допускать его повреждения.
Установка щеток занимает не более 15 минут. Процедура простая, но требующая от водителя аккуратности
Важно избегать ударов, лишних движений. В противном случае крепление будет повреждено и его придется покупать отдельно
Тонкости модельного ряда:
Модель оснащалась 8-клапанным двигателем объёмом 1.5 литра с распределенным впрыском топлива мощностью 77 (л. с.).
Годы выпуска Годы выпуска: 1998-2009.
| Общие параметры дворников VAZ 2111 | |||
|---|---|---|---|
| Общий вид Общий вид дворников | Водитель (in) Передние со стороны водителя:
Возможные размеры дворников со стороны водителя для VAZ 2111 всех годов выпуска. Данные в дюймах. |
Пассажир (in) Передние со стороны пассажира:
Возможные размеры дворников со стороны водителя для VAZ 2111 всех годов выпуска. Данные в дюймах. |
Задний (in) Задний:
Возможные размеры задних дворников для VAZ 2111 всех годов выпуска. |
| (Общий вид) | 500 (мм) | 500 (мм) | 300 (мм) |
| Таблицы размеров дворников VAZ 2111 | |||
|---|---|---|---|
| Год Годы выпуска модели или модификация | Водитель (in) Передние со стороны водителя:
Возможные размеры дворников со стороны водителя для VAZ 2111 всех годов выпуска. Данные в дюймах и (мм). |
Пассажир (in) Передние со стороны пассажира:
Возможные размеры дворников со стороны водителя для VAZ 2111 всех годов выпуска. Данные в дюймах и (мм). |
Задний (in) Задний:
Возможные размеры задних дворников для VAZ 2111 всех годов выпуска. Данные в дюймах и (мм). |
| Lada 111 Universal | |||
| 1996 | 500 | 500 | 300 |
| 1997 | 500 | 500 | 300 |
| 1998 | 500 | 500 | 300 |
| 1999 | 500 | 500 | 300 |
| 2000 | 500 | 500 | 300 |
| 2001 | 500 | 500 | 300 |
| 2002 | 500 | 500 | 300 |
| 2003 | 500 | 500 | 300 |
| 2004 | 500 | 500 | 300 |
| 2005 | 500 | 500 | 300 |
| 2006 | 500 | 500 | 300 |
| 2007 | 500 | 500 | 300 |
| 2008 | 500 | 500 | 300 |
| 2009 | 500 | 500 | 300 |
Предостережение: несмотря на то, что данные представляют собой официальные цифры производителей, приведенная выше информация является справочной, и не гарантирует однозначной точности. Для авто одной и той-же модели изготовленной для США, Европы и Японии размер дворников может отличаться.
Типы крепления щеток – важный критерий
Важно не только определиться с конструкцией щеток. Также следует правильно подобрать автомобильные дворники по типу крепления
На конкретный рычаг можно присоединить только стеклоочиститель с совпадающим по конструкции замком. В таблице приведены данные по автомобилям производства ВАЗ.
| Модель | Тип крепления |
| 2101-2107 | Штырьковый замок |
| 2108, 2109, 21099 | Штырьковый замок |
| 2121 «Нива» | Штырьковый замок |
| 2110-2115, 2170 «Приора» | Крючок |
| 1118 «Калина», 2190 «Гранта» | Крючок |
| Chevrolet Niva, Lada Largus | Крючок |
Для иномарок список замковых креплений намного шире. Эта информация указывается в руководстве по эксплуатации к каждой модели.
Замена
Процесс замены дворника на данном автомобиле не доставляет проблем. Осуществляется в два этапа:
- устанавливаем поводок дворника в вертикальное положение – перпендикулярно ветровому стеклу;
- аккуратно, сжимая пластиковое крепление с двух сторон, покачиваниями тянем дворник в сторону от крючка.
Если в дальнейшем бывший в употреблении дворник более не планируется эксплуатировать – можно не церемониться с ним. И вытащить его рывком
Если водитель планирует дальнейшее использование: все операции нужно выполнять осторожно. Пластик становится хрупким от длительного использования на солнце
Перепады температур делают его хрупким. По возможности замену нужно осуществлять при плюсовой температуре: вероятность сломать хрупкий пластик будет сведена до минимума.
Качественные, хорошо выполняющие свою функцию дворники – залог хорошего обзора. Следовательно – безопасности на дороге
Важно своевременно менять щетки очистки лобового стекла. Это позволит избежать ДТП и других проблем в дороге
Длина щеток стеклоочистителя ваз 2114
Любая деталь для машины должна быть подобрана правильно. Омыватели в данном случае не исключение. К их выбору тоже нужно подходить ответственно, дабы не было проблем в процессе эксплуатации
Важно, чтобы они по размеру соответствовали машине, иначе есть риск того, что упадет прижимная сила, в результате чего упадет качество очищения. Чересчур большой размер данных изделий может спровоцировать то, что они будут «залезать» на уплотнительную резинку в процессе эксплуатации, что снизит площадь поверхности, которая в контакте с дворниками
А слишком маленькие из-за ограниченной площади очистки значительно снизят эффективность щеток
Таким образом, размер стеклоочистителей имеет важное значение, поэтому при выборе важно обратить внимание именно на этот нюанс
Какой должен быть стеклоочиститель на ВАЗ-2114
Автомобили ВАЗ 2113, 2114 и 2115 имеют заводские стеклоочистители длиной 51 см. В случае надобности замены можно использовать дворники, длина которых 53 см. При этом с пассажирской стороны необходимо оставить щетку стандартного размера. Примечательно, что на данных авто имеются также задние дворники следующих размеров:
- В основном они в длину 30 см (11-12 в дюймах).
- Есть возможность заменить на 33-сантиметровые.
- Также подходят изделия длиной 40 см, но для этого нужно будет сместить на щетке электродвигателя несколько зубчиков.
Размер щеток автомобилей Лада Калина, Приора, Гранта
У этих авто дворники не симметричные. С водительской стороны они имеют длину 60 см, а со стороны пассажиров – 40 см. Примечательно, что в данном случае менять дворники на более крупные нельзя. Задний очистить обладает длиной 36 см и также не меняется. Что касается автомобилей Лада Приора, то у них дворники тоже не одинаковые. С водительской стороны они имеют длину 53 см, а с пассажирской – 50 см. В данном случае менять разрешается только пассажирские варианты. Желающие могут использовать более маленькие, длиной 48 см, либо побольше – 51 см. Что касается заднего дворника, то в этом случае он меньше, чем у Лады Калины, – 33 см.
Машины марки Лада Гранта имеют такие же очистители, как и Лада Калина. Таким образом, размеры следующие:
- водительские щетки – 60 см;
- пассажирские – 40 см.
Подводя итоги, отметим, что стеклоочистители для авто имеют очень важное значение, особенно зимой, когда идет снег и дорогу практически не видно. Также они нужны во время дождя, дабы очищать стекла и не нарушать видимость на дороге
Ни один автомобиль не выпускается без этих приспособлений. В целом очистители стекол на современных авто сильно не отличаются от старых марок. Единственное, технические характеристики у новых моделей более продвинутые.
Раньше щетки могли только убирать воду со стекла, а теперь они способны удалять грязь, мошек, снег и т. п. Благодаря этому значительно улучшается обзор. Современные дворники устойчивы даже к самым сильным морозам. Изготавливают их из прочных материалов и делят на зимние и летние. Разумеется, со временем они теряют свои характеристики, поэтому время от времени их нужно менять. Сегодня такие изделия доступны для всех автолюбителей
Очень важно не пренебрегать этим, ведь качественные омыватели необходимы для безопасности водителя
Размеры
Благодаря небольшому размеру щетки можно сэкономить. Длина идентична для всех позиций. Она составляет 340 мм. Возможно установить более длинные щетки. При этом задевать за кузов они не будут. Степень очистки ветрового стекла напрямую зависит от качество самой щетки. Нужно заранее ознакомиться с характеристиками.
| Год выпуска | Поколение — кузов | Со стороны водителя | Со стороны пассажира | Задний | Тип крепления |
| 1982-2012 | 1 | 340 мм | 340 мм | Отсутствует | Крючок |
Оригинальные артикулы
Изначально на автомобиль выпускались только оригинальные детали. Год выпуска с конвейера первой машины – далекий 1982 год. Импортные детали не использовались. Но найти оригинальные компоненты для установки на ВАЗ 2107 не представляется возможным. Уже после развала СССР выпуск этой серии продолжился.
Но АвтоВАЗ более не изготавливал самостоятельно такие мелкие детали, как дворники для лобового стекла. Осуществлялась закупка уже готовой продукции за рубежом, у сторонних компаний. Как следствием – существенно упрощена сборка
В то же время важно понимать, что качество оригинальных дворников не отличается от продукции сторонних производителей
Оригинальные артикулы:
| Артикул | Модель авто | Группа | Порядковый номер детали |
| 3397011211 | ВАЗ 2107 | Bosch Eco | 34C+34C |
Варианты замены
Можно без труда приобрести дворники от сторонних производителей. Причем качество их будет на высоком уровне. Большинство именитых брендов следят за своей репутацией
Важно лишь не допускать покупки подделок. Например, множество таковых присутствует на компанию Bosch
Опознать подделку можно без труда. Она имеет некачественную упаковку. Отсутствует специальная голограмма.
- каркасные;
- бескаркасные;
- гибридные;
- зимние.
Имеют свои достоинства, недостатки все без исключения модификации. Выбор свой останавливать на определенной категории нужно исходя из условий эксплуатации автомобиля, региона его расположения. Стиль вождения, скорость обязательно учитывается.
Каркасные
Классический тип конструкции имеет металлический каркас. Как правило каркасные дворники обходятся дешевле всего. Имеют достоинства: прочность, доступность. Обычно цена за пару начинается от 500 рублей. Недостатком является аэродинамическая форма. В результате воздушного сопротивления уменьшается прочность контакта ветрового стекла и дворника. Что приводит к ухудшению очистки.
| Наименование | Артикул | Характеристики | Стоимость |
| Bosch Twin 340 | 3397118700 | Цельнометаллический каркас | От 1 тыс. рублей |
Бескаркасные
Обладают меньшим сопротивлением воздушному потоку. Потому на любой скорости справятся с очисткой лобового стекла. Имеют более презентабельный вид, чем каркасные. Менее прочные.
Стоимость на порядок выше цены классических. Подойдут всем без исключения водителям. Вне зависимости от стиля вождения. Имеют большую площадь контакта.
| Наименование | Артикул | Характеристики | Стоимость |
| Trico Flex | FX350+FX350 | Симметричный спойлер | От 1.6 тыс. рублей |
Гибридные
Лишены недостатков щеток каркасных, бескаркасных. Представляют собой цельный кусок резины. Но при этом внутри имеется металлическая конструкция. Что делает щетку более прочной.
Сопротивление потоку воздуха, обтекающему автомобиль, минимальное. Удобны в использовании на любой скорости.
| Наименование | Артикул | Характеристики | Стоимость |
| Bremax | UWB-13 | UWB | От 600 рублей за пару |
Срок службы одного комплекта
- С самого начала стоит сказать, что функционирование дворников на сухой поверхности стекла может значительно ускорить процесс изнашивания всей поверхности резинки. В это время общий размер щёток у стеклоочистителя будет прямо пропорционален отношению к процессу износа механизма привода в целом.
- Чем больше будет показатель поверхности трения — тем большая нагрузка на электромотор, а также на рычажный привод транспорта. В большинстве случаев такое связывают со включением их без использования дополнительной системы омывания поверхности стекла. В зимнее время сами автолюбители включают свои дворники для устранения снега во время низкого уровня прогрева автотранспорта и самого внешнего стекла, в результате этого степень износа резинок повышается сразу в несколько раз.
- Для того, чтобы продлить время службы дворников, стоит время от времени совершать дополнительную чистку их от пыли и льда в зимнее время. В это время фактор деформации поверхности стекла в несколько раз снизится, и самого повреждения ветрового стекла точно не произойдёт.
Если же очистители на транспорте плохо справляются со своей работой, оставляют после себя особые разводы и пятна, то их нужно поместить в специальную ёмкость, наполненную бензином, на 10−15 минут, и продержать в ней ещё некоторое время. Эта рекомендация поможет владельцам улучшить работу старых дворников в том случае, если приобретение новых в этот отрезок времени невозможно.
Если говорить о времени службы нового комплектующего, оно будет доходить до 400 часов работы при условии высокого качества созданного прибора. Если использовать более простые дворники, на которых нет гарантии качества, то процесс работы будет колебаться в пределах двух часов. После щитки могут полностью прийти в негодность.
Как подобрать щетки стеклоочистителя по марке автомобиля
При выборе щетки стеклоочистителя следует ориентироваться на качество и надежность в эксплуатации. Из всех моделей следует выбирать те, которые имеют морозостойкую резину и графитовую основу.
Выбирают щетки по таким критериям:
- производитель;
- конструкция – выбор по своему вкусу;
- тип крепления – новые щетки должны иметь такие же крепления, что и старые;
- размер – рекомендованный для данной марки автомобиля.
Также необходимо учесть наличие дополнительных параметров: спойлера и датчика износа.
Иногда допустимо ставить щетки немного длиннее, чем рекомендуют производители. Это поможет очищать большую зону лобового стекла, главное, чтобы они не задевали друг друга. Перед покупкой делают замеры щеток, определяют, какой они должны быть длины и определяют необходимый размер.
Рассмотрим такой пример:
- рекомендованная длина щеток со стороны водителя – 600 мм;
- со стороны пассажира – 410 мм.
Если увеличить длину щетки со стороны водителя до 650 мм, она начнет тереться об кузов, а с пассажирской стороны дворник размером 450 мм свободно перемещается, очищая верхнюю часть стекла и не задевает кузов.
Значит, можно приобрести щетки размером 600/450 мм, это будет хорошее сочетание длины, и они будут на одном уровне лобового стекла.
Подбор щетки по марке автомобиля
В каталогах автомобильных салонов предоставлен полный набор щеток, учитывая марки автомобиля, и, конечно же, лучше делать подбор по авто. При этом ориентируются на такие показатели:
- марка автомобиля;
- модель;
- год выпуска;
- модификация и тип двигателя.
Далее выбирают полный комплект щеток, либо водительскую, пассажирскую или заднюю.
При покупке проводят тест, проверяя работу стеклоочистителей – дворники должны работать бесшумно, плотно прилегать к стеклу, быть без явных внешних повреждений, это поможет выбрать качественную конструкцию.
Если автомобиль оснащен дворниками заднего стекла, делают замену на идентичные очистители. Если нет возможности найти подходящую замену, тогда конструкцию заказывают на заводе-изготовителе.
В скором будущем автолюбителей ждет новинка. Вместо привычных дворников будет установлен генератор ультразвука. Звуковая волна будет легко справляться со всеми видами мусора, обледенением, насекомыми. Остается только ждать.
Ваз 2107 как поменять дворники на
Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107
- Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
- Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).
- Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.
Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.
Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.
Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.
Отсоединяем колодку жгута проводов стеклоочистителя.
Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.
Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.
Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.
Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.
Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.
Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.
Снимаем кронштейн вместе с тягами.
Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.
Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107
- Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.
- Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.
- Отсоединяем разъем мотор редуктора стеклоочистителя.
- Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

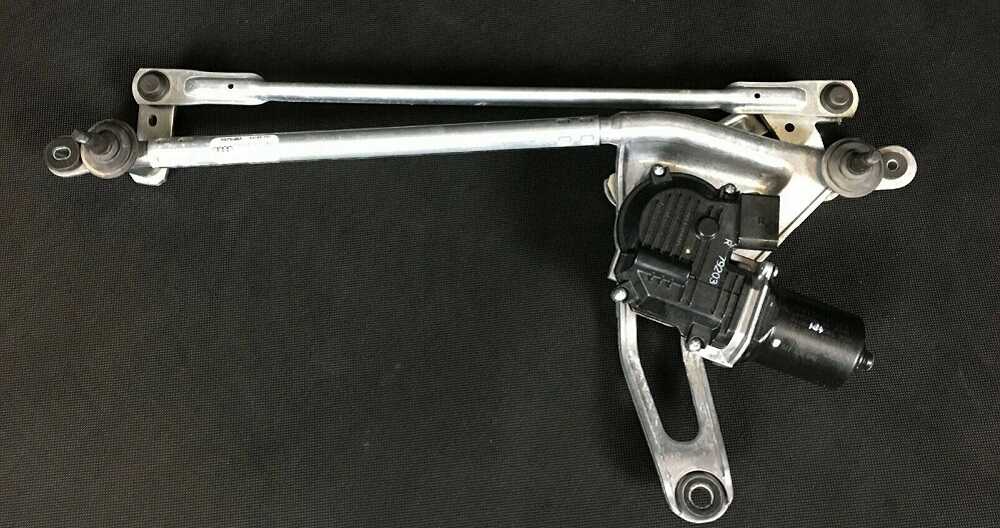

Трапеция
Потенциально работа дворников в одном режиме может быть связана с трапецией. Хотя чаще всего при её поломках щётки вообще не ходят по стеклу машины.
Трапеция является довольно сложным компонентом системы очистки лобового стекла. Поэтому никто из производителей гарантию на её длительный срок службы не даёт. Трапеция может заклинить, чрезмерно давить на стекло, некорректно срабатывать.
Для восстановления работоспособности трапеции можно прибегнуть к следующим мерам.
- Покупка и замена трапеции. В случае с отечественными автомобилями это лучший вариант. Цена трапеции составит 1-1,5 тысячи рублей. Для иномарок такие детали значительно дороже. Поэтому часто рассматривают другой вариант.
- Замена втулок и наконечников. Распространённая неисправность для трапеции дворников. Эти элементы зачастую делают из пластика, а он не переносит сильный мороз. В итоге материал трескается и разрушается. Заменить их можно путём покупки ремкомплекта.
Если же ремонт не дал желаемого результата и устройство продолжает работать некорректно, издавать посторонние звуки, то тут единственным правильным решением будет полная замена трапеции. В противном случае могут пострадать и другие узлы.
