Снятие и проверка стартера автомобиля hyundai solaris

Стартер hyundai solaris

Проблемы со стартером и способы их решения

Условно неисправности делят на электрические и механические. От того, как быстро мастер сможет идентифицировать тип, зависит срок проведения ремонта.

При отсутствии опыта в ремонте, профилактики элементов системы электрического питания, обратитесь в сервисный центр к специалистам. Непрофессиональное вмешательство лишь навредит, нежели окажет помощь.

Электрические

Поломки связаны с замком зажигания, аккумуляторной батареей, стартером, проводкой, клеммами.

  • Медленное прокручивание ротора, не заводится двигатель;
  • Ротор не подвижен при подаче тока на ПУ;
  • ПУ не крутит. Вероятнее всего замыкание на витках, обрыв проводки. А также, неисправное втягивающее реле, изношены щетки, якорь.
  • заряд аккумуляторной батареи;
  • крепление клемм;
  • целостность электрической проводки, изоляционного слоя;
  • сердцевину замка зажигания, исключаем люфт, тугое вращение ключа, заедание.

Механические

Неподвижный коленвал при подаче тока на пусковое устройство — первый признак неисправности обгонной муфты, вилки, маховика, прижимной пружины, стопорного кольца.

Металлический скрип в процессе вращения — признак износа, деформации зубьев маховика.

Наиболее распространенная поломка — продолжение вращения приводного вала стартера после запуска мотора. Это вызвано:

  • лопнувшей возвратной пружиной;
  • залипанием контактов;
  • технически неисправным реле;
  • деформацией приводного вала;
  • износом обоймы подшипника.
  • запуск ПУ с опозданием по причине подгорания контактов, платы, реле;
  • затрудненное вращение вала из-за износа щеток, роликового подшипника;
  • запоздалое отсоединение вала из зацепления по причине износа зубьев маховика, бендикса.

Что делать, если не крутит стартер

Первая причина возможной поломки может заключаться в том, что стартер не крутит. Эту ситуацию предусматривает руководство по эксплуатации транспортного средства. В документе прописано, в чем может заключаться причина неисправности, а также приводится пошаговая инструкция, как исправить проблему.

Одной из самых распространенных причин невозможности запуска мотора является медленное вращение коленвала. Это особенно характерно для автомобилей, использующих коробку автомат. В этом случае следует перевести рычаг переключения передач в нейтральное положение. Возможно, машина заведется не с первого раза, и действие придется повторить.

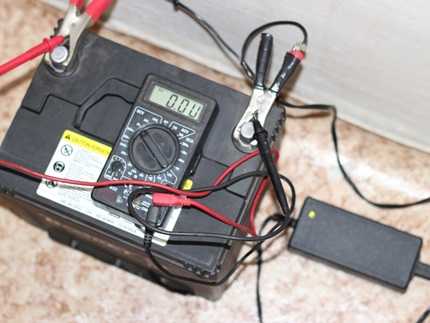

Еще одна причина может заключаться в разрядке аккумулятора. Большинство водителей упускают этот момент, привыкая к безупречной работе автомобиля.

К тому же, очень часто подобная проблема возникает в мороз. Существует несколько способов, благодаря которым можно определить, хватит ли заряда на запуск двигателя:

  • Для начала стоит проверить клеммы аккумулятора.
  • Затем рекомендуется осмотреть провода, подключаемые к стартеру. На них не должно быть никаких повреждений в виде следов разрыва. Место подключения также должно быть плотным.
  • В случае, если оба пункта выше не вызвали никаких подозрений, стоит включить свет в салоне автомобиля. Если освещение тусклое, значит, заряд аккумулятора низкий.

Чтобы автомобиль не заглох во время очередной попытки его завести или уже при движении транспортного средства по дороге, рекомендуется подзарядить аккумулятор. В противном случае, стартер щелкает до тех пор, пока, наконец, не перестанет работать.

Также среди причин невозможности запуска двигателя в данной ситуации отмечают:

  • неисправность иммобилайзера;
  • вышедший из строя стартер;
  • возможное замыкание обмоток;
  • блокировка системы;
  • неисправность проводов в месте контакта с замком зажигания.

Последние перечисленные пункты относятся к сложным случаям, поэтому для решения подобной проблемы следует посетить автосалон, где специалисты займутся исправлением возникших дефектов.

Стартер крутит, но мотор не запускается

Еще одна стандартная ситуация, когда коленвал проворачивается, но машина не заводится. Здесь следует выполнить представленную ниже последовательность действий:

Проверить уровень бензина.

Оценить состояние электроцепей и проводов.

Провести диагностику катушек.

Проверить свечи.

В конце стоит сделать еще одну попытку завести двигатель. Зачастую проблема заключается именно в поломке свечей зажигания. Катушки можно не проверять, так как их у автомобиля достаточно, и единовременная поломка всех катушек сразу практически исключается.

Таким образом, при проверке свечей можно рассмотреть два возможных случая и их решения.

Состояние свечей Решение проблемы
Свечи мокрые Это значит, что с топливопроводом все в порядке. Тогда производится обыкновенная замена свечей.
Свечи сухие Это говорит о неисправности топливопровода, что довольно плохо. Обычная замена свечей не поможет, поэтому рекомендуется заменить целый топливный фильтр, а также проверить чистоту воздушного фильтра.

В основном, подобные действия способны решить проблему и завести мотор хендай солярис. Однако если ничего не помогло, рекомендуется обратиться за помощью к квалифицированным специалистам.

Замена катушек и проводов

Наконец, последней причиной отказа запуска мотора на Hyundai Solaris являются дефекты в проводах и неисправность катушек, которая возникает реже всего. В этом случае проверку необходимо выполнить следующим образом:

  • Извлечь пластиковую крышку;
  • Вытащить катушку из клапана, где находится свеча;
  • Подсоединить ее к запасной свече;
  • На несколько мгновений прислонить оба элемента к «массе» и при этом «щелкнуть» стартером.

Если искра на свече не появится, значит, одна из катушек сломана, так как при отсутствии неисправностей свеча начинает гореть. Также оценить работоспособность катушки можно визуально, осмотрев ее на наличие повреждений. Неисправную деталь выдадут небольшие пятна на корпусе, а также оплавления или пробитая изоляция.

Так выглядит основной список возможных причин, из-за которых перестает заводиться Hyundai Solaris. Иногда достаточно нескольких действий для того, чтобы устранить поломку. Однако порой требуется помощь настоящих профессионалов, которые способны произвести не только качественную диагностику, но и также замену деталей, если это необходимо.

Если обнаруживается, что с проблемой самостоятельно справиться не получится, рекомендуется оставить попытки по ее решению, и вызвать эвакуатор, который доставит автомобиль на ближайшую СТО.

Артикул и взаимозаменяемость стартера на Хендай Солярис

Агрегат взаимозаменяем со стартером, установленным на Киа Рио, и имеет каталожный номер 36100-2В602 , редукторного типа. В случае возникновения неисправностей или отказа в работе, необходимо знать, как снять стартер на Хендай Солярис своими руками быстро и без лишней суеты.

Неисправности и особенности стартера

Оригинальный новый каталожный стартер на Солярис стоит порядка 15–16 тысяч рублей . Тем не менее он не всегда требует замены в случае выхода из строя или отказа в работе.

В первом случае причиной отказа может быть не только стартер, но и предохранитель, реле стартера, сам замок зажигания.

Продиагностировать это можно следующим образом:

  1. Если стартер не крутит маховик коленвала , возможно, что аккумулятор не выдаёт достаточное напряжение для работы электродвигателя стартера. В этом случае нужно проверить мультиметром уровень заряда АКБ, оно должно быть в пределах 12–13 В.
  2. Нет контакта в замке зажигания . Контактная группа замка зажигания Хендай Солярис подаёт питание на стартер при замыкании контактов 50 и 30. Их нужно замкнуть между собой на несколько секунд, при этом стартер должен начать вращать маховик коленвала.

Замок зажигания может подавать признаки жизни, включая панель приборов и бензонасос. Но контактная группа стартера может быть неисправна.

Расположение реле стартера на Хёндай Солярис

Снятие и установка, Разборка, Проверка технического состояния, Очистка / Hyundai Solaris

СНЯТИЕ И УСТАНОВКА

(Gamma 1,4/1,6 л)

Момент затяжки (-) вывод (без датчика АКБ): 7,8

7,2 фунт-сила·фут) (-) вывод (с датчиком АКБ): 4,0

Момент затяжки: 42,2

(U-II 1,6 л)

Момент затяжки (-) вывод (без датчика АКБ): 7,8

7,2 фунт-сила·фут) (-) вывод (с датчиком АКБ): 4,0

Момент затяжки: 38,2

РАЗБОРКА

(Gamma 1,4/1,6 л)

С помощью подходящего съемника (А), выведите ограничитель (С) хода механизма одностороннего вращения за стопорное кольцо (В).

(U-II 1,6 л)

С помощью подходящего съемника (А), выведите ограничитель (С) хода механизма одностороннего вращения за стопорное кольцо (В).

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Диаметр коллектора Стандарт (новый якорь): 29,4 мм (1,1575 дюйма) Предел ремонтопригодности: 28,8 мм (1,1339 дюйма)

Биение коллектора Стандартное значение (для нового узла): Gamma 1,4/1,6 л: не более 0,05 мм (0,0020 дюйма) U-II 1,6 л: не более 0,02 мм (0,0008 дюйма) Предельное значение: Gamma 1,4/1,6 л: не более 0,10 мм (0,0039 дюйма) U-II 1,6 л: не более 0,05 мм (0,0020 дюйма)

Глубина миканита в коллекторе Стандарт (новый якорь): 0,5 мм (0,0197 дюйма) Предельное значение: 0,2 мм (0,0079 дюйма)

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЩЕТОК СТАРТЕРА

Изношенные или замасленные щетки подлежат замене.

Длина щетки Нормативное значение: 12,3 мм (0,4843 дюйма) Предел ремонтопригодности: 5,5 мм (0,2165 дюйма)

Для установки новых щеток разместите наждачную бумагу № 500 или № 600 между коллектором и каждой щеткой зернистой стороной вверх и плавно вращайте якорь. Контактная поверхность щеток будет сточена до контура коллектора.

Щеткодержатель стартера

Для установки новых щеток разместите наждачную бумагу № 500 или № 600 между коллектором и каждой щеткой зернистой стороной вверх и плавно вращайте якорь. Контактная поверхность щеток будет сточена до контура коллектора.

Муфта сцепления движения накатом

Если муфта двигается не плавно, замените ее.

Вращается ли она в одном направлении и блокируется ли в обратном? Если муфта не блокируется в одном из направлений или блокируется в обоих направлениях, замените ее.

Если зубья ведущего зубчатого колеса стартера повреждены, проверьте состояние маховика и зубчатого венца гидротрансформатора.

Очистка

Погружение в растворитель узла ярма и/или якоря повредит изоляцию проводки. Эти части допускается только вытирать тканью.

В обгонной муфте имеется заводская смазка, и растворитель вымоет ее оттуда.

ТО стартера Хендай Солярис Стартер Hyundai Solaris, KIA Rio. Обзор + дефектовка. Как снять и установить стартер на Хендай Солярис КАК ЗАМЕНИТЬ СТАРТЕР НА ХЕНДАЙ СОЛЯРИС ремонт рулевой рейки солярис

Немного о машине

Хендай Солярис считается бюджетным автомобилем, эксплуатация которого возможна на территории России. Об этом позаботился производитель транспортного средства, адаптировав конструкцию и комплектацию машины под достаточно суровые условия нашей страны. С 2011 года начался выпуск двух модификаций Hyundai Solaris:

  • Седан.
  • Хетчбек.

Среди преимуществ данной модели можно отметить простоту и надежность, что было отмечено многими владельцами хендая. Однако, несмотря на положительную оценку большинства автолюбителей, машина может совершенно внезапно подвести водителя. Проблема возникнет, если машина на ходу глохнет, или автомобиль вовсе перестанет заводиться.

Также многие автолюбители отметили проблемы работы двигателя после автозапуска транспортного средства. Какие могут быть причины возможных поломок и как с ними можно справиться?

Замена датчика и термометра

Иногда случается такое, что мотор не заводится из-за отказа датчиков. Обычно для экстренного устранения возникшей поломки можно воспользоваться советом по перемене мест двух устройств, если оба исправны.

Однако если в каком-либо из датчиков возникла поломка, завести автомобиль не получится. Среди причин, вызывающих неисправность работы устройства, отмечают:

  • Проникновение воздуха в зазоры между элементами и штуцером.
  • Попадание грязи в трубопровод.
  • Выход из строя одного из имеющихся датчиков.
  • Деформация или разрыв проводов, приводящий к сбою во всей системе.

На картинке изображен регулятор холостого хода на Hyundai Solaris (РХХ).

Поломка датчика в этом списке считается основной причиной неисправности. В этом случае необходимо как можно скорее заменить данный элемент. Диагностику можно провести самостоятельно при работающем на холостом ходу моторе. Однако заменить элемент своими руками не получится, в связи с чем, придется все-таки посетить в сервисный центр.

Hyundai Solaris Manual

Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач. Работу выполняем на смотровой канаве или эстакаде.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Отсоединяем колодку 1 проводов от датчика недостаточного давления масла и вынув держатель 2 проводов из отверстия в кронштейне, отводим провода в сторону.

Нажав на фиксатор колодки, отсоединяем колодку проводов от управляющего вывода тягового реле.

Снимаем резиновый защитный колпак с контактного болта тягового реле.

Головкой «на 12» отворачиваем гайку…

…и снимаем наконечник провода с контактного болта тягового реле.

Головкой «на 14» отворачиваем два болта крепления стартера.

Снимаем стартер. Для оценки исправности привода стартера…

…отвёрткой проворачиваем шестерню привода. Шестерня должна проворачиваться в одном направлении с валом якоря, а в другом – на валу якоря. Если это не так заменяем привод новым.

Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить. Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с правым контактным болтом тягового реле, а «минусовой» – с корпусом стартера.

Отверткой перемыкаем правый контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне перемыкания выводов. Не замкните отвертку на «массу» в момент перемыкания выводов.

При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера. Для проверки электродвигателя…

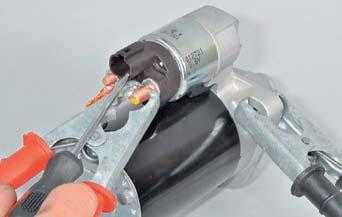

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с левым контактным болтом тягового реле, а «минусовой» вывод – с корпусом стартера. При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен. Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод – с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит, тяговое реле неисправно. Устанавливаем стартер в обратной последовательности.
