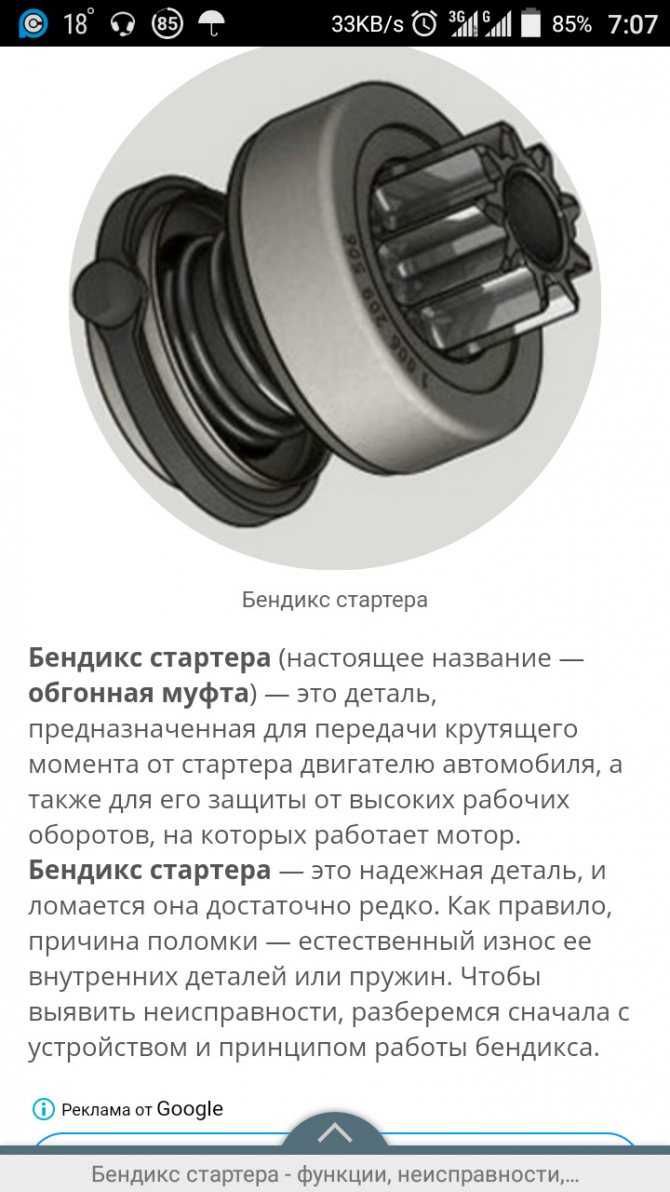

Как проверить бендикс стартера

Устройство и технические характеристики стартера ВАЗ 2106

На ВАЗ 2106 производитель устанавливал два взаимозаменяемых вида стартеров — СТ-221 и 35.3708. Они незначительно отличаются друг от друга по конструкции и техническим параметрам.

Первые ВАЗ 2106 оснащались стартерами типа СТ-221

Технические характеристики стартеров ВАЗ 2106

До середины 80-х годов прошлого века на все классические автомобили ВАЗ производитель устанавливал стартер СТ-221. Затем пусковое устройство заменили на модель 35.3708, которая отличалась от предшественника конструкцией коллектора и креплением крышки к корпусу. Несколько изменились и его технические характеристики.

С середины 80-х годов на ВАЗ 2106 стали устанавливать стартеры 35.3708

Таблица: основные параметры стартеров ВАЗ 2106

Тип стартера	СТ-221	35.3708
Номинальная мощность, кВт	1,3	1,3
Потребляемый ток на холостом ходу, А	35	60
Потребляемый ток в состоянии торможения, А	500	550
Потребляемый ток при номинальной мощности, А	260	290

Устройство стартера ВАЗ 2106

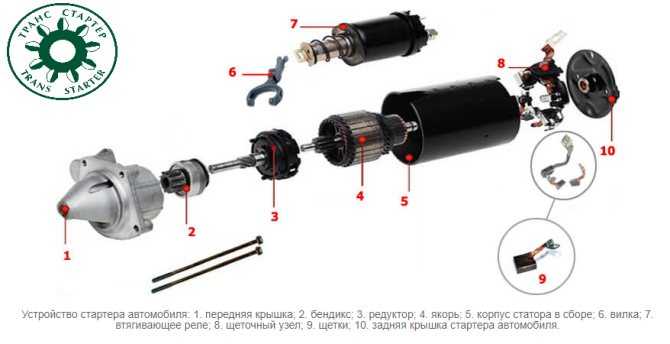

Стартер 35.3708 состоит из следующих элементов:

• статор (корпус с обмотками возбуждения);
• ротор (приводной вал);
• передняя крышка (со стороны привода);
• задняя крышка (со стороны коллектора);
• тяговое электромагнитное реле.

Обе крышки и корпус стартера соединены двумя болтами. Четырехполюсной статор имеет четыре обмотки, три из которых соединены с обмоткой ротора последовательно, а четвёртая — параллельно.

Ротор состоит из:

• приводного вала;
• обмотки с сердечником;
• щёточного коллектора.

Две металлокерамические втулки, запрессованные в переднюю и заднюю крышки, выполняют функции подшипников вала. Для снижения трения эти втулки пропитаны специальным маслом.

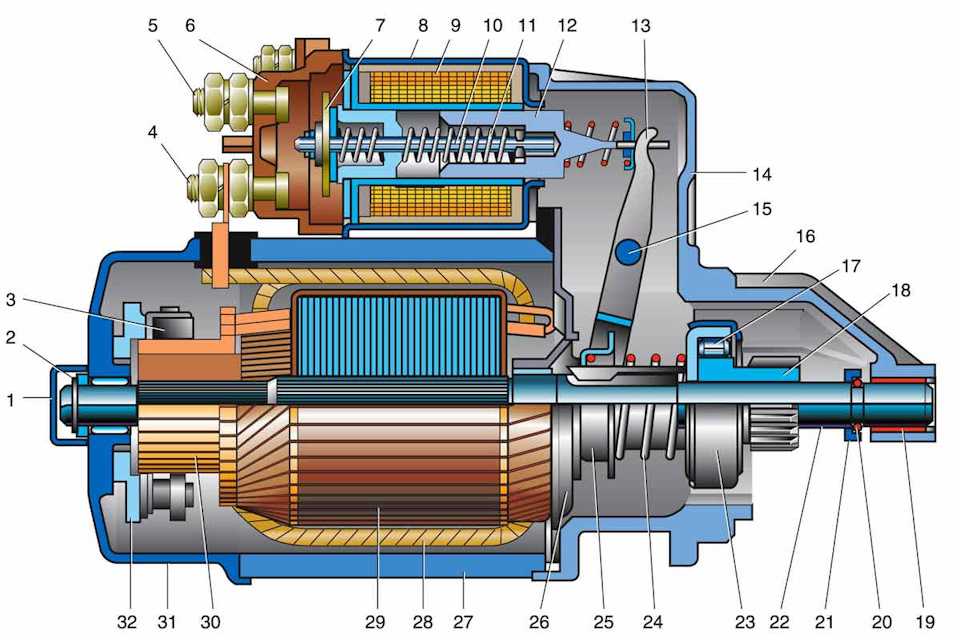

Конструкция стартера 35.3708 практически ничем не отличается от конструкции обычного электродвигателя

В передней крышке стартера установлен привод, состоящий из шестерни и обгонной муфты. Последняя передаёт крутящий момент от вала к маховику при запуске двигателя, то есть соединяет и разъединяет вал и венец маховика.

Тяговое реле расположено также на передней крышке. Оно состоит из:

• корпуса;
• сердечника;
• обмотки;
• контактных болтов, по которым подводится электропитание.

При подаче на стартер напряжения сердечник под действием магнитного поля втягивается и перемещает рычаг, который, в свою очередь, двигает вал с приводной шестерней до зацепления её с венцом маховика. При этом замыкаются контактные болты стартера, подавая ток на обмотки статора.

Видео: принцип действия стартера ВАЗ 2106

Редукторный стартер

Несмотря на малую мощность, штатный стартер ВАЗ 2106 довольно хорошо справляется со своими задачами. Однако его часто меняют на редукторный аналог, который отличается от классического наличием редуктора, который заметно увеличивает мощность устройства. Это позволяет запускать двигатель даже при разряженном аккумуляторе. Так, редукторный стартер для классических моделей ВАЗ производства (Беларусь) имеет номинальную мощность 1,74 кВт и способен раскрутить коленвал до 135 об/мин (обычно для запуска силового агрегата достаточно 40–60 об/мин). Это устройство работает даже при разряженном до 40% аккумуляторе.

Редукторный стартер имеет специальный редуктор, существенно увеличивающий мощность устройства

Видео: редукторный стартер ВАЗ 2106

Выбор стартера для ВАЗ 2106

Устройство креплений стартера классических моделей ВАЗ не позволяет установить на ВАЗ 2106 пусковое устройство от другого отечественного автомобиля или иномарки. Адаптация таких стартеров весьма трудозатратна и дорогостояща (исключение составляет стартер от ВАЗ 2121 «Нива»). Поэтому лучше и проще приобрести новое пусковое устройство. Стоковый стартер для ВАЗ 2106 стоит 1600–1800 рублей, а редукторный — на 500 рублей дороже.

Из производителей рекомендуют отдавать предпочтение хорошо зарекомендовавшим себя торговым маркам:

• «Электромаш» (Херсон, Украина);
• КЗАТЭ (Самара, Россия);
• «Атек» (Витебск, Беларусь).

Основные неисправности стартера и их причины

О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие его неисправности:

1. Реле при запуске устройства срабатывает, но при этом не отмечается срабатывание якоря либо наблюдается его ненормально медленное вращение. Причиной подобной неисправности может быть подгорание коллектора, обрыв в обмотках, ослабление крепежа, который поддерживает реле, малый заряд автомобильного аккумулятора, замыкание между элементами коллектора, износ или зависание щеток.
2. Реле и якорь не срабатывают при включенном стартере. Вероятнее всего, понадобится снятие устройства, так как указанная поломка возникает из-за заедания якоря, замыкания в его обмотках, слабой затяжки наконечников, замыкания «на массу» либо обрыва провода. В любом из этих случаев потребуется снять реле, разобрать его и выполнить требуемый ремонт.

Также снятие и разборка стартера необходимы в тех случаях, когда коленчатый вал не прокручивается при вращающемся якоре (требуется замена буферной пружины, рычажной оси запуска муфты или иного ее элемента), водитель слышит сильный шум при работе механизма (замена зубьев шестерен или втулок), после пуска мотора стартер не отключается. Последняя ситуация обуславливается перекосом стартера, поломкой возвратной пружины, заеданием приводной рукоятки либо реле.

Другие причины

У опытных автовладельцев бытует выражение: «стартёр берет на себя». Здесь косвенный признак – сильное потускнение ламп приборного щитка при пуска ДВС, медленное проворачивание коленвала при хорошо заряженной АКБ и отсутствии любых вышеописанных неисправностей. Все это говорит о том, что между якорем и ротором неправильный зазор. Причина кроется в изношенности втулок (подшипников) или якоря, которые необходимо заменить.

Довольно часто возникает такая ситуация, когда необходимо срочно выехать по делам на своей любимой «шестерке», а стартер машины не может крутить двигатель. В этом случае полезно знать, как проверить стартер ваз 2106 и устранить данную неисправность самостоятельно.

Проверить стартер «шестерки» можно несколькими способами. Рассмотрим основные способы проверки.

1. Необходимо замкнуть отверткой или гаечным ключом на стартере две самые большие клеммы. Если при этом искрят контакты и стартер не работает, следует сделать следующее: — зачистить ножом или шкуркой клеммы на аккумуляторе, которые может быть окислились; — следует заменить реле стартера; — проверить плотное соединение провода, который находится в нижней части стартера, с реле стартера.

2. Если стартер крутит медленно при замыкании его клемм, следует сделать следующее: — сменить аккумулятор или поставить его на подзарядку, примерно на полчаса; — проверить все целостность проводов, которые идут к стартеру, т.к. могут быть нарушены контакты.

3. Если же при запуске двигателя будут слышны щелчки, то можно попробовать сделать следующее: — сменить или зарядить аккумуляторную батарею; — проверить все соединения проводов, которые идут к стартеру и, при необходимости, их следует подтянуть, если они ослаблены; — заменить втягивающее реле.

4. Если же двигатель, после запуска, завелся, а стартер также продолжает работать, необходимо: — выключить двигатель и зажигание; — проверить втягивающее реле, а лучше заменить его, так как может быть произошло прилипание контактов в нем.

Собственно, как и в большинстве случаев при поломках автомобиля есть только два варианта устранения их: первый вариант, это с чьей-то помощью дотянуть автомобиль в сервис (или с помощью эвакуатора), второй вариант — самый надежный — ремонт стартера своими руками. Нужно сказать, что далеко не каждый друг или знакомый возьмется тянуть авто по городу в сервис, а эвакуатор вызывать, это значит приготовь карманы. Вот именно в этом случае приходит мысль починить или заменить стартер самостоятельно, а потому, не затягивая время, приступайте к диагностике и ремонту. В любом отечественном или иностранном автомобиле стартер отвечает за пуск двигателя, потому стартер должен работать идеально.

Стоит сказать, что на всех моделях ВАЗ и на 2106 в частности, ставятся проверенные, надежные и долго живущие стартера, тем не менее, нет ничего вечного, да и сбой может дать самая надежная деталь самого надежного автомобиля ВАЗ 2106. Но если у вас есть конкретный факт поломки стартера или же вам не нравится то, как он стал подавать зажигание, то в обоих случаях нужно провести диагностику, потому как выяснение истинной причины может дать вам возможность отремонтировать поломку, ну или скажет вам о полной замене стартера.

В каких случаях нужно снимать стартер полностью?

Стартер от ВАЗ 2106 необходимо снимать при необходимости частичного ремонта или же при полной его замене, а также стартер снимается, если вы меняете коробку передач. Что касается диагностики стартера, то снимают стартеры вследствие того что:

• тяговое реле работает, а вот якорь очень медленно проворачивается;
• стартер от ВАЗ 2106 просто не подает признаков жизни;
• якорь нормально вращается, а на маховик движение не передается;
• тяговое реле работает нестандартно, по нескольку раз подряд запускается, а потом и вовсе выключается;
• стартер при запуске стал сильно шуметь или трещать.

Если при запуске авто вы нашли похожие проблемы в своем стартере, то избавиться от догадок вы сможете только сняв стартер и протестировать его на истинную причину поломки. Однако не нужно спешить, и чтобы исключить ошибку стоит проверить простейшие вещи, которые могут быть корнем проблемы. Сперва проверьте, заряжен ли ваш аккумулятор, также будет не лишним осмотреть состояние клемм, возможно, они окислились или вообще одна из них слетела, возможно, провод каким-то образом повредился, если же эти моменты в порядке, то можете приступать к съему стартера.

3. Стартер

Снятие и установка

Для данной операции потребуются следующие инструменты: ключ 13 мм.

1. Открыть капот.

2. Отсоединить клеммы от аккумуляторной батареи, начиная с отрицательной, и снять аккумуляторную батарею.

3. Отвернуть два верхних болта крепления стартера.

4. Отвернуть нижний болт крепления стартера.

5. Отсоединить разъем провода от замка зажигания.

6. Аккуратно извлечь стартер.

Примечание Для наглядности, корпус воздушного фильтра снят.

7. Отсоединить разъем 50.

8. Отвернуть гайку верхнего контакта втягивающего реле.

9. Снять стартер.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Замена и ремонт стартера своими руками: что нужно знать?

Стартер на ВАЗ 2106 находится под капотом автомобиля под двигателем со стороны водителя – узнать более точное расположение можно во время запуска двигателя на холодную, просто слушайте в каком районе капота происходит щелчок перед зажиганием силового агрегата.

Для демонтажа и последующего ремонта стартера потребуется стандартный комплект инструментов:

• Набор накидных головок;
• Длинная отвертка (крестовая или шлицевая);
• Плоскогубцы для отсоединения клемм;
• Ветошь для протирки деталей и жидкость для удаления следов коррозии;
• Возможно новые клеммы и силовая проводка.

Вся процедура демонтажа электродвигателя на ВАЗ 2106 занимает не больше 1 часа времени и осуществляется по следующей инструкции:

• Для начала обесточиваем электросистему авто, откинув все клеммы от аккумуляторной батареи;
• Затем демонтируем пластиковую защиту двигателя при ее наличии;
• Далее отсоединяем накладку глушителя и открепляем кожух воздушного фильтра;
• После обеспечения свободного доступа ко стартеру, откручиваем фиксирующие к мотору винты и отсоединяем проводку от стартера;
• Теперь стартер можно вытащить для ремонта или замены. Дальнейшая установка происходит аналогичной данной инструкции, однако в обратной последовательности.

Во время работы с электродвигателем постарайтесь не подвергать деталь механическому давлению или падениям – в противном случае устройство может полностью выйти из строя и стать неремпригодным, что потребует приобретения нового комплекта.

Как правило, для ремонта стартера достаточно разобрать корпус и прозвонить проводку, а также ротор, статор и реле электродвигателя. В случае выявления неисправности поврежденную деталь меняют полностью в сборе – помните, самопальный ремонт электродвигателя без наличия для этого соответствующего оборудования и навыков может стать причиной короткого замыкания или выхода из строя силового агрегата.

Источник статьи: http://zapchasti.expert/starter/starter-na-vaz-2106.html

Снятие и установка

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Если есть сомнения в эффективности работы стартера, снимите его (см. «Снятие и установка стартера») и проверьте на стенде. Электрическая схема соединений для проверки стартера на стенде показана на рис. 9.9. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь площадь сечения не менее 16 мм. кв. Стартер должен питаться от полностью заряженного аккумулятора 6СТ-55 или от специального источника тока, характеристика падения напряжения которого при нагрузке соответствует характеристике падения напряжения аккумулятора 6СТ-55. Температура стартера при проверках должна быть (25±5) °C, а щетки — хорошо притерты к коллектору. Для проверки работоспособности

, замыкая выключатель 5 (см. рис. 9.9) при напряжении источника тока 12 В, три раза включите стартер с разными условиями торможения, например, при тормозных моментах 2; 6 и 10 Н.м (0,2; 0,6 и 1 кгс.м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с. Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер(см. «Ремонт стартера — (разборка, дефектовка и сборка») и проверьте его детали.При испытании в режиме полного торможения затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть для стартера 35.3708

соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н.м (1,4 кгс.м). Для стартера СТ-221 ток должен быть не более 500 А, а напряжение — не более 6,5 В. Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке статора и якоря или замыкание обмоток на «массу». Если тормозной момент и потребляемая сила тока ниже указанных выше величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток или снижение упругости их пружин, зависание щеток в щеткодержателях, ослабление крепления выводов обмотки статора, окисление или подгорание контактных болтов тягового реле. При полном торможении якорь стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода. Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали. При испытании на режиме холостого хода

выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера, которые должны быть соответственно не более 60 А (35 А для стартера СТ-221) и (5000±1000) мин при напряжении на клеммах стартера 11,5-12 В. Если сила тока и частота вращения вала якоря отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

Для проверки тягового реле

установите между ограничительным кольцом 3 (см. рис. 9.7) и шестерней прокладку толщиной 12,8 мм и включите реле. У однообмоточного реле проверьте силу потребляемого тока, которая должна быть не более 23 А. У двухобмоточного реле проверьте напряжение включения реле, которое должно быть не более 9 В при температуре окружающей среды (20+5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.Для проверки механических данных определите динамометром силу давления пружин на щетки, которая для новых щеток должно составлять (9,8±0,98) Н или (1±0,1) кгс. Если щетки изношены до высоты 12 мм, то замените их, предварительно притерев к коллектору. Осевой свободный ход вала якоря должен быть не более 0,5 мм (0,07-0,7 мм для стартера СТ-221). Если он не находится в этом пределе, то разберите стартер и подберите толщину и количество регулировочных шайб. Привод стартера должен свободно, без заметных заеданий перемещаться по шлицевому концу вала якоря и возвращаться из рабочего положения в исходное под действием возвратной пружины якоря реле. При повороте шестерни привода в направлении вращения якоря якорь вращаться не должен. Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н.см (2,8 кгс.см).

Рис. 9.9. Схема соединений для проверки стартера на стенде

: 1 — стартер; 2 — вольтметр с пределом шкалы не менее 15 В; 3 — реостат на 800 А; 4 — амперметр с шунтом на 1000 А; 5 — выключатель; 6 — аккумуляторная батарея

Ремонт стартера на ВАЗ 2106

10 причин, по которым батарея гаджета на android быстро разряжается

Неисправность и возможную причину ее определили, инструмент заготовили, помолились (не обязательно, но можно)и можно приступать к ремонту стартера!

Снятие стартера

Чтобы стартер отремонтировать, его необходимо снять с автомобиля.Приступим:

• Перед началом снятия необходимо обеспечить хороший доступ к стартеру.
• Для этого нужно снять корпус воздушного фильтра.
• Для снятия необходимо открутить три болта крепления стартера к корпусу КПП.
• Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а затем нижний.
• Отсоедените провода от стартера, а затем снимите его.

ВАЗ 2106 стартер ремонт

Итак, стартер сняли. Теперь можно приступать к разборке.

Разборка стартера

Итак:

• Начинаем разборку стартера ВАЗ 2106 со снятия втягивающего реле. Это делается следующим образом.
• Для начала необходимо отсоединить провода – вывод обмоток от стартера. Ключом на 13 откручиваем гайку крепления и снимаем провод и шайбы.

Снятие втягивающего реле

• Далее снизу откручиваем три винта крепления втягивающего реле.
• Реле вытянется. Затем извлеките якорь втягивающего реле, сняв с него пружину и поддав чуть-чуть вверх и в сторону.
• Теперь переходим к стартеру и снимаем верхнюю защиту.
• Открутите два винта крепления защитного кожуха и снимите его.
• Для следующего шага нам понадобятся отвертки. С их помощью поддеваем стопорное кольцо вала ротора и снимаем его вместе с шайбой.

Измерение замыкания на корпус при помощи мультиметра

• Промеряйте замыкание на корпус. Как это делать видно на фото.
• Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
• Далее отверткой отворачиваем винты крепления провода соединительного и обмоток стартера.

Разобранный щеткодержатель стартера ВАЗ 2106

• Теперь следует разъединить корпус и крышку стартера.
• Снимаем щетки вкупе с пружинами. Для этого просто поддеваем их при помощи отвертки.
• Берем заранее подготовленную оправку под подшипник и выпрессовываем задний подшипник стартера. Будьте осторожны – не разбейте корпус!
• Вынимаем шплинт при помощи отвертки и пассатижей.
• Далее нужно снять резиновую заглушку, а затем якорь с вилкой.
• Выпрессовываем второй подшипник.
• Теперь снимем бендинкс – шестерню для зацепления с маховиком.
• Для этого отодвигаем шайбу и двумя отвертками снимаем стопорное кольцо.

Муфта зацепления стартера (бендикс)

На этом весь стартер разобран.

Дефектовка стартера

Итак, теперь по состоянию деталей необходимо определить, какая же из них пришла в негодность и что нужно будет менять:

• Щетки. При помощи штангенциркуля необходимо замерить высоту щеток. Она должна быть не менее 12 мм. Если же это не так, но щетки придется поменять.
• Обмотки стартера. Они не должны быть подгоревшими. Также на них не должно быть видно следов повреждения изоляции, трещин или более серьезных механических повреждений.
• Якорь стартера. Проверьте посадку конца вала и нижней части стартера. Люфт должен быть минимальным. Если же посадочное отверстие или поверхность вала износились, то необходима замена (лучше всего).
• Осевой зазор не должен быть больше, чем 0.5 мм.
• Если поверхность якоря пригорела, то нужно очистить ее при помощи наждачной бумаги.

Очистка якоря

• Подшипники. Проверьте осевой люфт подшипника. Возьмите за внутреннюю обойму, а другой рукой пошатайте наружную. При необходимости поменяйте их.
• При необходимости замените втягивающее реле (признаки его неработоспособности смотрите выше)
• Бендикс. Зубья шестерни не должны быть изношены и она не должен проворачиваться в две стороны.
• Вилка втягивающего цилиндра также не должна иметь явных повреждений – трещин, сколов и следов износа.

Если нужно что-то заменить, то это не составит особого труда. Особенно учитывая то, что цена на детали стартера не такая уж и большая.

Замер осевого люфта (зазора)

Сборка стартера

После того, как были обнаружены все неисправные детали, причины были устранены и заменены все нужные детали можно приступать к сборке

Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем.Обратим внимание лишь на некоторые моменты:

• Перед сборкой обязательно смажьте все подшипники, вал якоря, а также шестерню привода (бендикс).
• Не забудьте ничего установить – помните, что лишних деталей остаться не должно.
• Устанавливайте щетки стартера правильно.
• Затягивайте все крепежные детали с удовлетворительным усилием.

После сборки стартера следует установить его на автомобиль. Все точно так же. Крепим стартер, подключаем провода, ставим обратно воздушный фильтр и подключаем аккумулятор.

Какой стартер купить для «шестерки»: подбор комплектующих

В стоковой комплектации ВАЗ 2106 установлен электродвигатель редукторного типа, минимальная мощность которого составляет 1.4 кВт/ч. Конструкция «шестерки» предполагает установку моделей большей мощности вплоть до 1.6 кВт/ч для облегчения запуска мотора в холодное время, однако в данном случае необходимо будет заменить силовую проводку.

Производитель	Артикул	Тип детали	Мощность устройства, кВт/ч	Примерная стоимость, руб.
ЗиТ	425.3708000	Редукторный	01.04.2019	3600
ЗиТ	425.3708023	Редукторный	01.05.2019	3990
БАТЭ	2101-3708000	Редукторный	01.04.2019	3700
БАТЭ	2101-3708023	Редукторный	01.06.2019	4500
ПРАМО-ЭЛЕКТРО	21214.3708010-81	Редукторный	01.04.2019	4100
ПРАМО-ЭЛЕКТРО	21214.3708010-34	Редукторный	01.05.2019	4700
БУЛСТАРТ	2101-3701010	Редукторный	01.05.2019	4600
БУЛСТАРТ	2101-3701023	Редукторный	01.06.2019	4900

Как проверить стартер на ВАЗ 2106 – что делать, если он не крутит и как его снять?

Здравствуйте, уважаемые автомобилисты! Когда мы пишем материал о том, как своими руками снять и проверить стартер на том или ином авто, это не от безделья. Например, вы стоите в гараже, на стоянке или во дворе дома, и с утра просто перестал подавать признаки жизни.

Вариантов решения несколько: помощь друга, вызов эвакуатора для транспортировки авто на автосервис и ремонт стартера своими руками. Не всегда рядом есть друг-автомобилист, эвакуатор – влетит «в копеечку». Остается – своими руками. Поэтому, поехали.

Стартер любого авто, в том числе и вашей «шестерки», предназначен для запуска , поэтому работа стартера просто обязана быть безупречной и не должна вызывать никаких вопросов.

Но, несмотря на то, что «вазовские» стартера завоевали репутацию долговечных и надежных, неполадки в них все же случаются. Железо, оно и есть железо. Итак, если у вас появились замечания по работе стартера ваших Жигулей шестой модели – диагностики и ремонта вам не избежать.

Когда снятие стартера ВАЗ 2106 необходимо и не обсуждается?

Снятие стартера ВАЗ 2106 обязательно в случае ремонта или замены или же при замене коробки передач. Чаще всего стартер приходится снимать для проверки по следующим причинам:

• ВАЗ 2106
• якорь поворачивается медленно, работает
• тяговое реле срабатывает несколько раз подряд и сразу после этого отключается
• якорь вращается, но не двигается маховик
• работа стартера сопровождается непривычным шумом

Если в работе стартера вы выявили хоть один из перечисленных «симптомов», вам не остается ничего другого, как снять стартер ВАЗ 2106 и проверить его.

Но прежде чем приступать к решительным действиям, убедитесь, что , выводы и клеммы не окислены, а видимых нарушений проводов не наблюдается.

Как снять стартер ВАЗ 2106 самостоятельно?

Снять стартер с ВАЗ 2106 вам помогут ключи «10», «13», удлинитель и отвертка. Снимать стартер удобно на смотровой яме, эстакаде или специальном подъемнике.

• Ослабив затянутый хомут, снимите шланг, идущий от корпуса воздушного фильтра. Ослабьте нижние затянутые крепления воздухозаборника на несколько оборотов ключа. Снимите верхние крепления воздухозаборника, затем снимите сам воздухозаборник.
• Снимите теплоизоляционный щиток, предварительно открутив гайки его крепления и сняв болт, соединяющий щиток с кронштейном правой опоры. Открутите верхние болты соединения стартера.

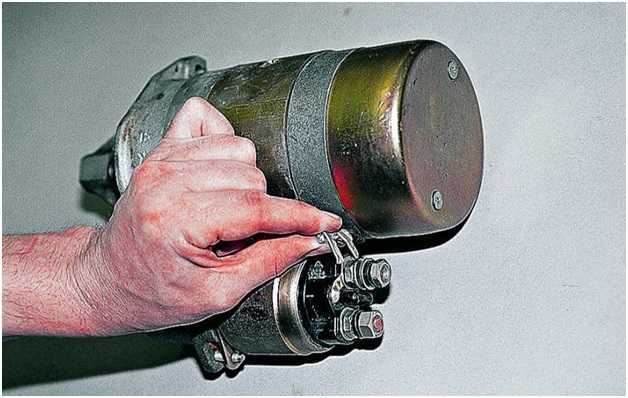

• Подвиньте стартер немного вперед для свободного доступа к проводам тягового реле. С вывода тягового реле снимите разъем. Снимите провод с контактного болта реле. Снимите стартер, поднимая его вверх.

После необходимых манипуляций, то есть ремонта или диагностики стартера, установите стартер на прежнее место, собирая детали в порядке, обратном разборке.

Как проверить стартер ВАЗ 2106 в гараже?

Снятый с автомобиля стартер подлежит осмотру и ремонту или замене. Чтобы правильно выполнить эти действия нужно знать, как проверить стартер ВАЗ 2106.

После того, как вы снимите стартер, очистите его от внешних загрязнений и приступайте к необходимым замерам, которые помогут исключить или подтвердить замыкания и обрывы в цепи стартера:

• Проверьте исправность тягового реле, подключив корпус стартера к «–» аккумулятора, а вывод реле «50» — к «+». Если при этом вы услышите щелчок и увидите шестерню привода в окошке передней крышки – реле исправно.
• Открыв заднюю крышку стартера и отсоединив , можете проверить состояние обмотки якоря. Для этого замкните один конец омметра на корпусе якоря, а другой поочередно соединяйте с выводами обмотки. Если показания омметра установятся на значении от 10кОм, это значит, что замыкание отсутствует.
• Чтобы проверить на обрыв обмотку, присоедините омметр к двум выводам. Если показания омметра стремятся к бесконечности – обрыв обмотки присутствует.
• Проверьте стартер на отсутствие замыкания обмоток на массу. Для этого одним концом присоедините омметр к корпусу, а другим – замкните попеременно на пластины якоря. Показания омметра на уровне 10 кОм свидетельствует об отсутствии замыкания.

Если замыкание или обрыв вами не были обнаружены, следует проводить более детальную проверку и осмотр стартера. Делать это лучше не в гаражных условиях, а на станции технического обслуживания, где есть все условия для такой диагностики в виде стендов.
