Задний кожух ГРМ Лачетти
Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика
Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.
Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:
1. Оставить все как есть и слушать посторонние шумы

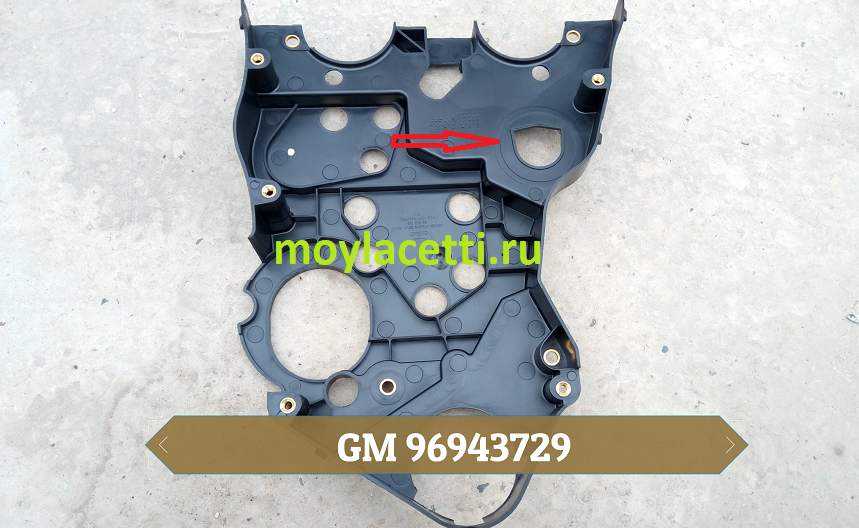

2. Установить кожух нового образца. В нем уже есть проточка под ролик

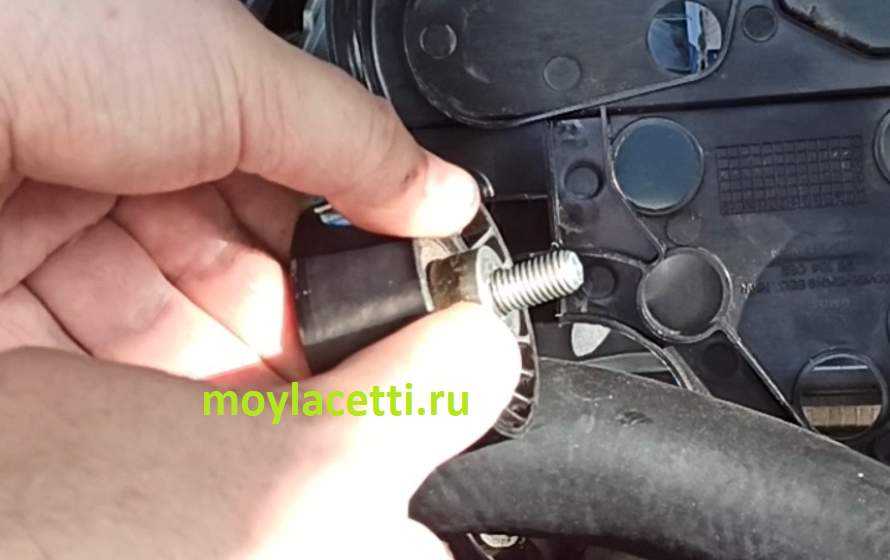

3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха

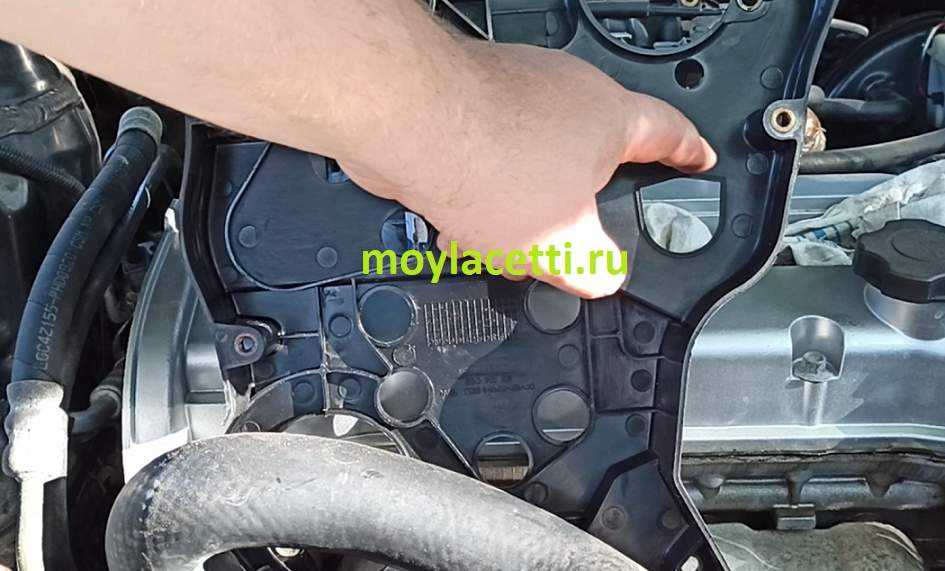

Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего
Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.

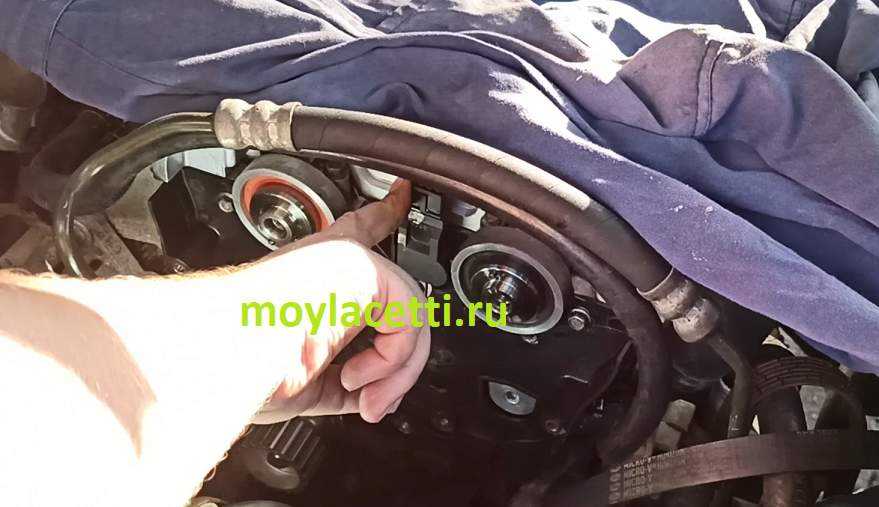

Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо
Снятие привода и замена шрусов
Для снятия привода на Шевроле Лачетти потребуется инструмент: два ключа 14, торцевой переходник 32, плоскогубцы, зубило, большая шлицевая отвёртка, молоток. Перед работой необходимо слить трансмиссионное масло из коробки передач.

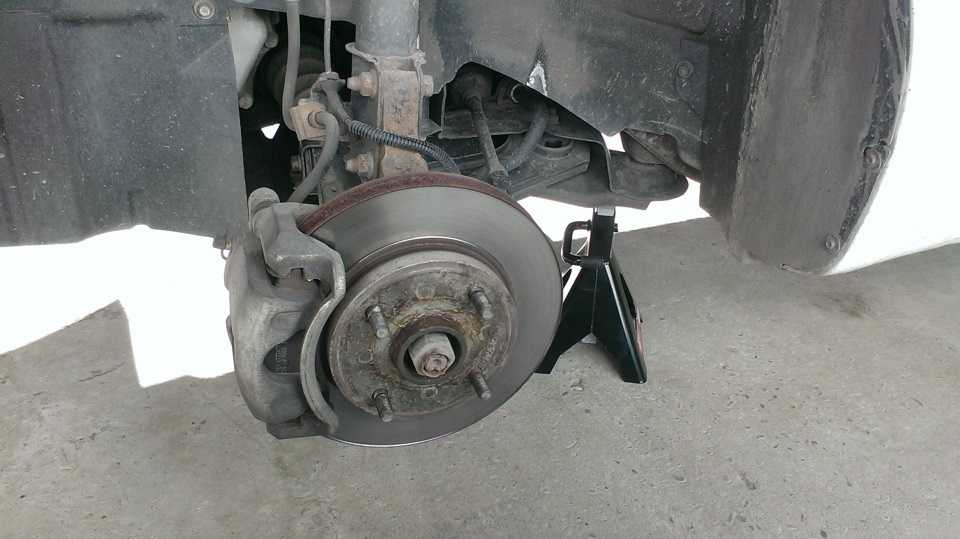

Снять колесо со стороны неисправного шруса.
Крепёжный буртик на центральной гайке ступицы нужно отогнуть по краям отвёрткой.

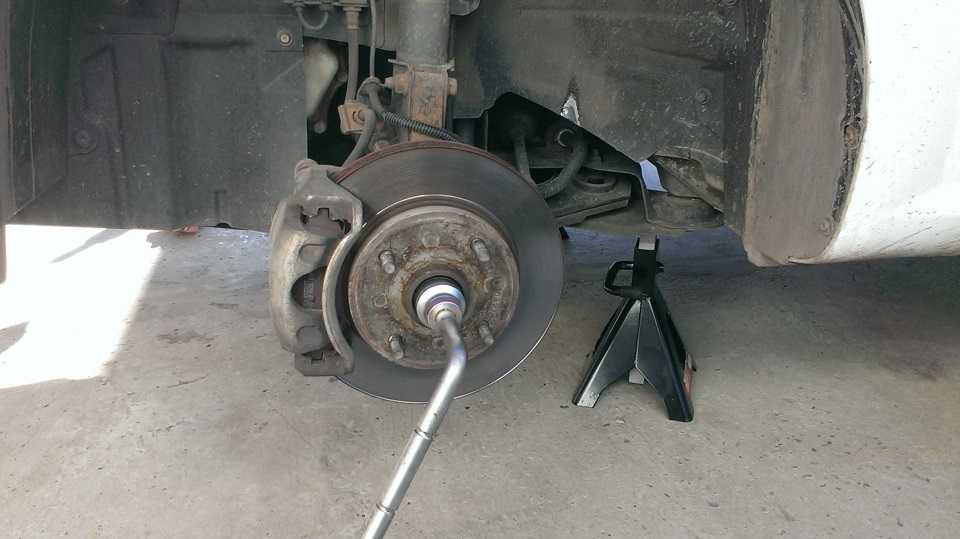

Вывернуть гайку ступицы, вытащить крепёжную шайбу и вывесить весь узел.

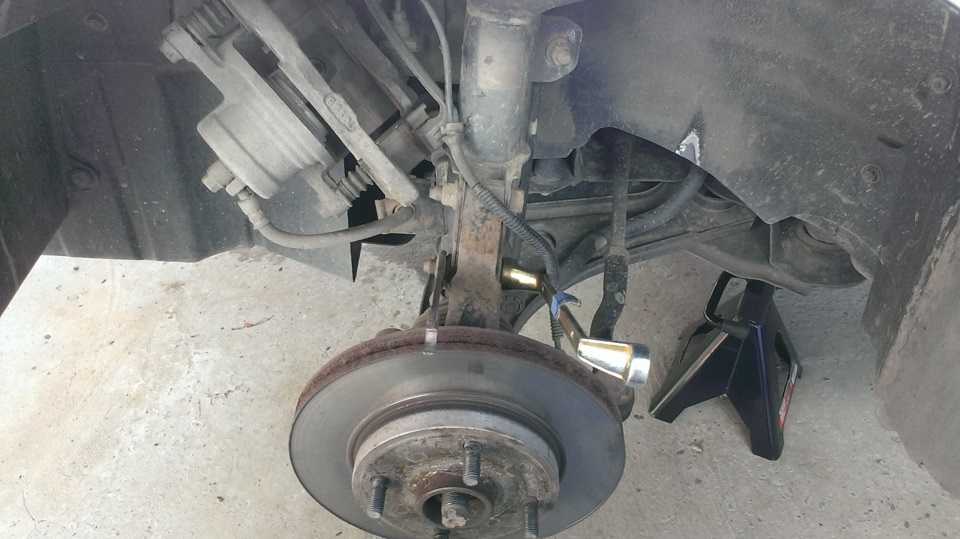

Снять муфту тормозного шланга вместе с кронштейном. Поворотный кулак и шаровую опору нужно отвести в сторону, опустив амортизаторную стойку переднего привода
Привод вывесить и осторожно выбить зубилом хвостовик наружного шруса из отверстия ступицы

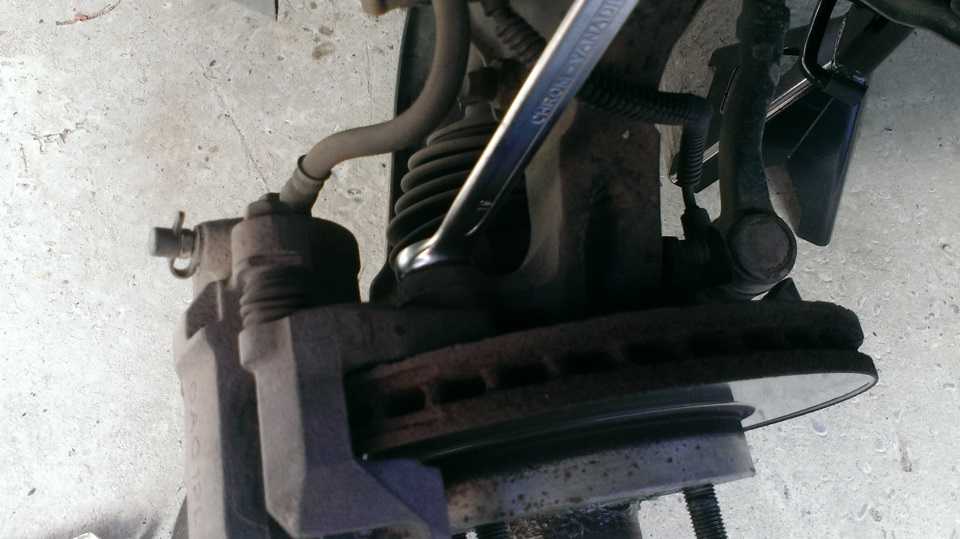

- Отсоединить рулевую тягу и жгут провода датчика ABS.

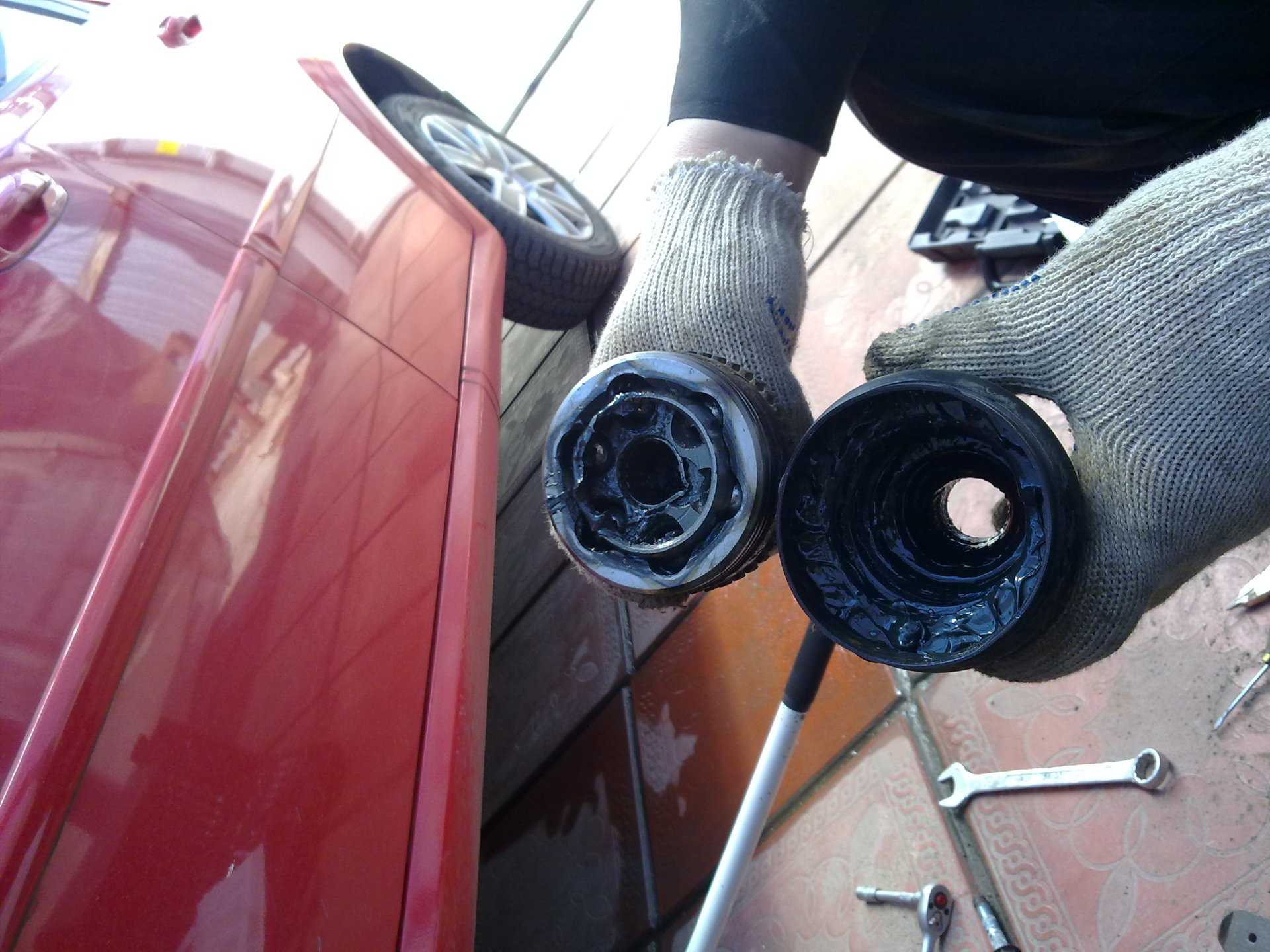

- Снять отвёрткой большой хомут, отодвинуть защитный пыльник и снять с концевика вала наружный шарнир.
- Внутренний шарнир демонтируем аналогично, подцепив малый крепёжный хомут отверткой и отодвинув резиновый пыльник.
- Вал с внутренним шрусом отводим в сторону.
- Привод полуоси вала можно снять вместе с шарнирами.
- Перед установкой новой гранаты (внешнего и наружного шрусов) необходимо полностью заполнить рабочий узел специальной шрусовой смазкой.
- При установке нового шруса рекомендуют также заменить крепёжные болты.
Привод с новым шарниром должен свободно перемещаться во всех угловых позициях с небольшим усилием без люфта. При установке хвостовика полуоси вала шруса следует убедиться, чтобы он правильно встал относительно шестерни в коробке передач. Перед монтажом на механической коробке рычаг передачи ставится в положении «нейтраль». Во время эксплуатации шрусы не нуждаются в обслуживании, дополнительной смазке или её замены – следят лишь за состоянием сальника, защитного чехла и его креплений.
Замена ШРУСа Шевроле Лачетти: предпосылки
Признаки возможных технических недочетов встречаются следующие:
-
сокращение тягово-мощностных характеристик;
- возникновение посторонних хрустов, стуков и других шумовых факторов;
- увеличение нормы потребления топлива;
- ухудшение динамических параметров;
- отказ перемещения автомобиля с места;
- разгон осуществляется в течение длительного времени;
- присутствие вибрационных влияний;
- троение моторного агрегата;

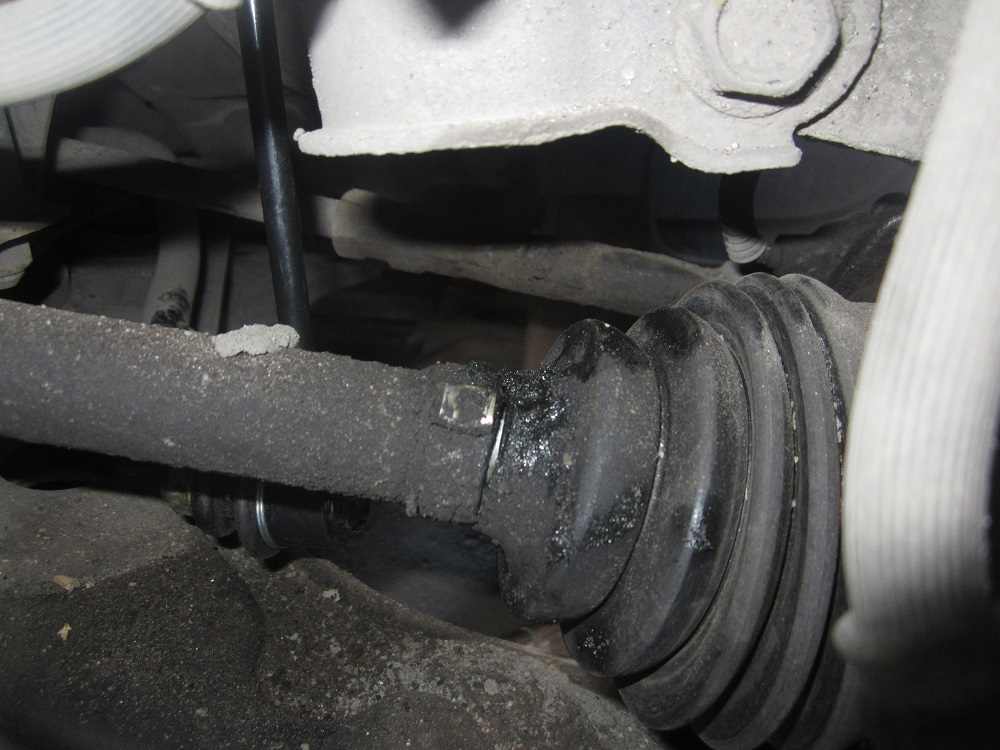

- проявление течей смазывающего материала.
Причины вероятных дефектов обычно таковы:
- наличие серьезных ударно-вибрационных нагрузок;
- влияние наружных механических и естественных влияний;
- попадание жидкости внутрь механизма;
- износ либо разрушение уплотнительных сальников;
- неаккуратное управление автомобилем;
- некорректное физическое состояние составных компонентов шруса;
- несвоевременное проведение либо отсутствие планово-предупредительных обслуживаний.
Наружный передний шрус для Шевроле Лачетти
| Бренд | Страна-изготовитель | Оригинальный номер | Артикул | Модель | Цена |
|---|---|---|---|---|---|
| AMD | Корея | AMD SH119 | 2011151 | Chevrolet 2003-2013 г. | 760 руб. |

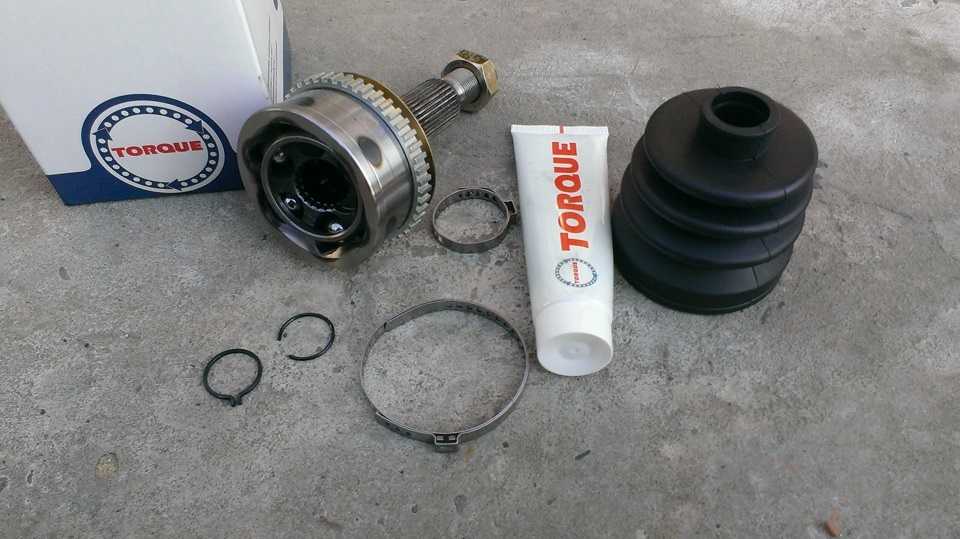

| Torque | Китай | VN5431 | 1074010 | Lacetti 2003-2013 г. | 1170 руб. |
| Daewoo | Корея | DW11 | 1903950 | DW 2003-2013 г. | 1140 руб. |
| FENOX | Китай Корея | CV16082 | 2462438 | Lacetti 2003-2013 г. | 1200 руб. |
| GM | Корея | CO1814 | 910527 | Lynx 2003-2013 г. | 1380 руб. |
Износ сальников привода приводит к разгерметизации корпуса и разрушению всего узла шруса. Причина быстрого износа, как правило, условия эксплуатации и сильные перепады температур в зимнее время. Резиновая (силиконовая или композитная) вставка во втулке сальника теряет свою эластичность, трескается и выходит из строя из-за больших нагрузок на неровных дорогах. Обнаружить пришедший в негодность сальник шруса можно при визуальном осмотре, сняв защитный чехол шарнира. Замена сальника производится вместе с пыльником, чехлом и хомутами.
Среди аналогов сальников привода Лачетти встречается много китайских контрафактных подделок, поэтому при выборе необходимо правильно считывать всю информацию о производителе.
Источник
Hongqi E-HS9 – электрический кроссовер премиального класса от FAW
Ранее дочерняя компания FAW – Hongqi ориентировался исключительно на производство лимузинов, которые были предназначены преимущественно для членов правительства. Реже компания выпускала легковые автомобили премиум класса для бизнесменов. Теперь же, вслед за материнским концерном FAW компания решила выпустить кроссовер. При чем не обычный, а сразу электрический. Флагманской моделью в данной линейке должен стать новый китайский автомобиль Hongqi E — HS 9 . К разработке дизайна новинки приложил руку Джайлс Тейлор, бывший дизайнер легендарного Rolls-Royce . Это угадывается в некотором сходстве авто из Поднебесной с машинами английской компании . Габариты и дизайн Габариты нового кроссовера вполне впечатляют. Длина.
Регулировку привода управления коробкой передач выполняем при разъединении тяги управления с входным валом привода (например, при демонтаже коробки передач), а также при нечетком включении передач или при их самопроизвольном выключении. Устанавливаем рычаг переключения передач в нейтральное положение. В моторном отсеке…
…преодолевая сопротивление фиксаторов рамки крепления чехла рычага переключения передач, снимаем рамку вместе с чехлом и выворачиваем чехол наизнанку.
Перемещаем рычаг переключения передач влево и, совместив отверстия в пластмассовом упоре рычага и корпусе механизма управления…
…вставляем в отверстия оправку — стержень диаметром 5,0 мм, например, хвостовик сверла. В моторном отсеке…
…поворачиваем против часовой стрелки шток механизма переключения передач (для наглядности показано на снятой коробке передач)…
…и утапливаем фиксатор. В этих положениях тяги управления и входного вала привода затягиваем болт клеммного соединения моментом 14 Н·м. Вынув оправку из отверстий рычага и корпуса механизма управления, поворачиваем шток механизма переключения передач по часовой стрелке и вынимаем фиксатор. Проверяем четкость включения и выключения передач. При необходимости повторяем регулировку. Дальнейшую сборку проводим в обратной последовательности.
Снятие внутреннего шруса и замена сальников
Снятый вал с шарнирами переднего колеса необходимо зажать в тисках, предварительно установив накладки из мягкого металла, чтобы не повредить хвостовики.
- Сначала снимается стопорное кольцо, которое нужно поддеть отвёрткой. Крепёжные хомуты на защитном чехле перекусываются (их повторное применение недопустимо), замки разжимают и удаляют чехол.
- Далее необходимо разжать второе стопорное кольцо в обойме шарнира, после чего внутренний шрус снимается с вала.
- Если меняется весь комплект, то установка шарнира производится в обратной последовательности, при замене сальника и пыльника, необходимо удалить смазку, промыть обойму с шариками и сепаратором керосином, продуть воздухом и высушить. Старые сальник вместе с пыльником удаляют, поддев их из посадочного гнезда отвёрткой. После осмотра полости корпуса шарнира на предмет коррозии, сколов, трещин, наносят небольшое количество смазки и сажают новый сальник на место.
Новый сальник должен встать в гнездо с небольшим усилием, для его запрессовки лучше использовать специальный инструмент. Если такого инструмента нет, то можно воспользоваться обрезком трубы диаметром 52-54 мм. Чтобы не повредить поверхность сальника при запрессовке, края трубы необходимо проложить тканью или ветошью. После установки сальника корпус внутреннего шруса забивается шрусовой смазкой.
Замена шруса Лачетти: инструкция, описание, видео, фото
- Процесс замены
- Выбор детали
- Вывод
материал расскажет, как заменить шрус на автомобиле
Процесс замены
Прежде чем приступить к ремонту Шевроле Лачетти, а именно к замене внутреннего шруса давайте, разберемся в причинах его поломки. Причины поломки шруса Чтобы шрус вашего автомобиля прослужил долго нужно придерживаться только двух правил. Во-первых, избегайте резкого старта при сильно вывернутом руле. Во-вторых, периодически осматривайте пыльник шруса на предмет появления трещин и жирных пятен смазки. При выявлении немедленно произведите замену пыльника:
Если на автомобиле использованы легкосплавные колесные диски, то домкратом вывешиваем и снимаем колесо со стороны демонтируемого привода. Лезвием плоской отвертки выправляем замятый поясок гайки подшипника ступицы. Устанавливаем колесо и крепим его гайками.
Перед установкой легкосплавного колеса рукояткой молотка выталкиваем из центрального отверстия диска…
Если диск стальной, снимаем колпак, закрывающий гайку подшипника ступицы и, выправив замятый поясок, отворачиваем гайку. Ослабив затяжку гаек крепления колеса, вывешиваем и снимаем его. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака. Снимаем скобу муфты шланга тормозного механизма переднего колеса к кронштейну на корпусе амортизаторной стойки и выводим муфту шланга из отверстия кронштейна. Отворачиваем гайку подшипника ступицы и вынимаем упорную шайбу.
Отводим поворотный кулак с амортизаторной стойкой наружу и выводим шлицевой хвостовик корпуса наружного шарнира привода левого колеса из отверстия ступицы. Располагаем привод на рычаге подвески.
При плотной посадке хвостовика корпуса наружного шарнира в отверстии ступицы выбиваем его молотком через выколотку из мягкого металла.
Если решили масло из коробки передач не сливать, то подставляем емкость под отверстие в картере коробки передач, в которое входит хвостовик внутреннего шарнира привода. При демонтаже левого привода поддеваем концом монтажной лопатки буртик корпуса внутреннего шарнира…
…и, опираясь лопаткой на картер коробки передач, преодолевая сопротивление стопорного кольца выталкиваем хвостовик корпуса шарнира наружу из шлицевого отверстия полуосевой шестерни дифференциала.
Поддерживая корпус внутреннего шарнира, чтобы не повредить его шлицевым хвостовиком сальник привода, снимаем привод левого колеса.
При извлечении хвостовика внутреннего шарнира правого привода концом монтажной лопатки поддеваем торец корпуса шарнира и опираемся лопаткой на головку болта крепления крышки подшипника дифференциала.
Снимаем привод правого колеса. Перед установкой привода заменяем стопорное кольцо хвостовика внутреннего шарнира новым. Повторное использование стопорных колец не допускается. Аккуратно вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, поворачивая вал, совмещаем шлицы хвостовика со шлицами полуосевой шестерни. Резким движением привода в сторону коробки передач досылаем привод до места.
Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в полуосевой шестерне. Дальнейшую сборку проводим в обратной последовательности.
Если перед демонтажем привода трансмиссионное масло было слито из коробки передач, то заливаем новое масло в коробку, в противном случае проверяем уровень масла в коробке передач и доводим его до нормы, доливая точно такое же масло.
Выбор детали
96273760 — каталожный номер шруса Шевроле Лачетти. Размеры — 22×52×33. Производство General Motors со средней стоимостью 10000 рублей.
Аналоги
Кроме оригинальный деталей можно найти ещё и аналоги.
Аналоги наружного шруса
| Производитель | Каталожный номер | Стоимость в рублях |
| Ruville | 79104S | 2500 |
| Febest | 1110-J200A47 | 2500 |
| Sangsin | C03007 | 5000 |
| GKN-Spidan | 24988 | 7000 |
| Loebro | 305237 | 10000 |
Вывод
Замена шруса на Лачетти довольно тяжело. Если не знаем название деталей или как они выглядят, стоит посмотреть инструкцию, где все показано наглядно. Главное, перед этим выбрать правильный детали. Оригинальные элементы Шевроле Лачетти очень хорошие и рекомендуется ставить именно их.
Дергается индикатор натяжного устройства ГРМ
Это еще одна проблема, которая тревожит сердца отчаянных Лачеводов. Бывает так, что индикатор очень сильно дергается во время работы двигателя.
Нужно понимать, что коленчатый вал двигателя не имеет постоянной скорости вращения, он вращается рывками, получая толчок от каждого цилиндра по очереди. Поэтому и нагрузка на ремень не постоянна. Естественно это может отражаться на работе натяжителя.
Но если Вы все сделали так, как я показал, то индикатор практически дергаться не должен. Это хорошо видно на видео в конце
Я заострил на этом внимание и показал, как работает индикатор на моем авто
Идем дальше.
Делаем ещё раз два оборота коленчатого вала и перепроверяем метки на коленвале
И распредвалах
Теперь заливаем охлаждающую жидкость
Устанавливаем кронштейн
Теперь устанавливаем нижний кожух ГРМ
Устанавливаем шкив ремня вспомогательных агрегатов. И затягиваем его усилием 95 Нм.
Затем доворачиваем на 30 градусов и через время ещё на 15 градусов.
То есть, в сумме должно получиться 45 градусов. Если мы посмотрим на головку, то вот этот край головки
должен стать горизонтально
Примечание. Болт коленвала в теории не допускается устанавливать повторно. Но как показывает практика, новые болты ломаются похлеще старых. Качество…
Ставим метку на болт. Это поможет заметить, если болт начнет откручиваться
Чтобы в будущем проверить метку, достаточно просто воспользоваться зеркалом
Скидываем корпус воздушного фильтра (занимает одну минуту) и через зеркало видим болт
Устанавливаем кронштейн опоры
И убираем домкрат из-под двигателя.
Рисуем такие же метки на болтах распредвалов
Устанавливаем брызговик и ставим колесо. Снимаем автомобиль с домкрата.
Первый прокрут двигателя я делаю без запуска. Отключаю разъемы от ДПРВ и ДПКВ
И кручу стартером. Проверяю, что нет никаких посторонних звуков. Также смотрю, чтобы ремень не сползал со шкивов.
Если всё нормально, тогда подключаю датчики, вкручиваю свечи и запускаю мотор.
Прогреваю до рабочей температуры и проверяю давление во впускном коллекторе. Оно должно остаться таким же, как и до замены ремня. И быть не выше 33 кПа
Индикатор натяжного устройства немного изменят свое положение в сторону натяжения при работающем прогретом двигателе
Устанавливаем ремень генератора, верхний кожух ГРМ и корпус воздушного фильтра.
Через пару сотен км снимаем верхний кожух и проверяем нет ли течи сальников и состояние ремня и роликов.
Ну, а чтобы добиться давления во впускном коллекторе ниже 30 кПа, тогда необходимо сделать вот это
Да и, вообще, это лучше делать при каждой замене ремня ГРМ.
Если кто не решается самостоятельно заменить ремень ГРМ, то не бойтесь. Всё у Вас получится. Заменить ремень намного проще, чем написать об этом
Всё про всё заняло более 3 тысяч слов.
А х ещё не всё.
Вот видео процесса замены ремня ГРМ, помпы, сальников и роликов
