Разболтовка дисков toyota camry 3, 5 (v4) sedan 2007-2011 (xv40)

Колеса и шины автомобиля. Устройство автомобильного колеса

Материал из Энциклопедия журнала «За рулем»

Перейти к:,

Устройство автомобильного колеса :1 — шина;2 — обод;3 — ступицаКолесо автомобиля состоит из пневматической шины, обода, соединительного элемента ( диска ), ступицы и пневматических шин .В зависимости от конструкции обода и соединительного элемента колеса могут быть разборными и неразборными, дисковыми и бездисковыми. Ступица колеса обеспечивает его свободную установку на оси автомобиля.

Неразборное колесо с глубоким ободомОбод служит для соединения шины с колесом. С этой целью ему придается специальная форма. Колесо в сборе должно быть сбалансировано, балансировочные грузики крепятся к ободу с помощью пружинных зажимов или клея. На большинстве легковых автомобилей и грузовых небольшой грузоподъемности используются глубокие, неразборные ободья.Глубокий обод жестко соединяется с диском, который служит для крепления колеса к ступице с помощью болтов или гаек со шпильками. Полки глубокого обода имеют конусную форму для плотной посадки шины на обод. Угол наклона полок составляет, как правило (5±1)°. Полки обода заканчиваются закраинами, имеющими определенную форму и служащих боковыми упорами для шины.Расстояние между закраинами называется шириной профиля обода. В средней части обода имеется углубление, необходимое для облегчения монтажа и демонтажа шины на обод. Это углубление (ручей) может быть расположено симметрично относительно плоскости колеса или со смещением.Размеры и профиль обода регламентированы соответствующими стандартами. На каждый обод наносится соответствующая маркировка, из которой можно узнать размеры и профиль. Основные размеры обода, ширину профиля и диаметр, как правило, все изготовители указывают в дюймах, за исключением компании Michelin, которая применяет для этого миллиметры.Пример маркировки: 5J × 13H2 ET 30 , где:5 — ширина обода в дюймах;13 — диаметр обода в дюймах;J и H2 — конструктивные особенности профиля обода;ET 30 — вылет (от немецкого слова Einpresstiefe — ET ) 30 мм.

Положительное (а) и отрицательное (б) плечо обката управляемого колесаВылет колеса (выступ) является важным параметром. Любое колесо должно «охватывать» ступицу, к которой оно крепится, потому что центр пятна контакта шины с дорогой смещается относительно вертикальной оси, проходящей через центр ступицы на небольшую величину, которая рассчитывается при конструировании подвески и рулевого управления автомобиля.Величина вылета особенно важна для управляемых колес, потому что положение пятна контакта относительно оси поворота колеса играет важную роль в определении характеристик поворота автомобиля.Неразборные колеса с глубоким ободом обычно центрируются на ступице с помощью центрального отверстия. Если диаметр центрального отверстия больше, чем у посадочной части ступицы, то центрирование осуществляется по коническим (или сферическим) поверхностям в отверстиях диска, предназначенных для крепления болтами или гайками. Иногда для лучшего центрирования и облегчения монтажа используют пластмассовые кольца, которые устанавливаются перед монтажом колеса на ступицу в центральное отверстие диска.Колесные диски легковых автомобилей изготавливаются штамповкой из стали с последующей сваркой обода и диска или из легких сплавов (алюминиевых или магниевых). Наиболее прочные колеса из легких сплавов — кованые . Они имеют мелкозернистую структуру и высокую прочность при малой массе. Легкосплавные колеса дороже стальных, но эстетически привлекательнее. Колеса изготавливались и из композитных материалов: например, еще в 70-е гг. фирма Citroёn выпускала армированные углепластиковые колеса, которые весили в два раза меньше металлических. Однако из-за высокой стоимости таких колес они устанавливаются только на дорогих спортивных автомобилях.

Конструкция разборного обода грузового автомобиля:1 — закраина;2 — обод;3 — разрезная часть обода;М — ширина обода;D — диаметр ободаРазборные ободья применяют для колес большинства грузовых автомобилей и автобусов. Разборные ободья могут быть дисковыми и бездисковыми. Наиболее часто используются разборные ободья с коническими посадочными полками.

Диски «Камрики»

У каждого автомобилиста есть свои цели, с помощью которых можно сформулировать ряд требований к дискам и их характеристикам. Как правило, конструкции должны удовлетворять запросам клиентов. В основном на рынке представлены прочные, отбалансированные, с выдержанными размерами изделия, соответствующие международным стандартам. Если приобрести комплектующие с неправильными размерами, то существует вероятность, что конструкция заденет подвеску, крыло либо тормозной суппорт. Все это может привести к повреждениям не только конструкций, но и смежных с ними элементов.

Изделия «Камрики»

Общая справочная информация

Диапазоны возможных значений для шин и дисков Toyota Camry 2003.

Шины
Диаметр	15″–16″
Ширина (мм)	205–215
Профиль (%)	60–65
Самый маленький размер	205/65 R15
Самый большой размер	215/60 R16

Колёсные диски
Диаметр	15″–16″
Ширина (дюймы)	6.5–6.5
Вылет (мм)	45–50
Сверловки	5×114.3

Фото

Советы экспертов

Выбирая резину для автомобиля, необходимо в первую очередь руководствоваться инструкцией изготовителя. Задайте себе несколько вопросов.

На каких дорогах преимущественно будет эксплуатироваться автомобиль?
Нужна ли повышенная проходимость?
Какую часть пути будут составлять городские дороги, а какую трасса?
Будет ли автомобиль перевозить тяжелые грузы?

Ответы на эти, и подобные им вопросы помогут определить, на какие параметры шин нужно обратить особое внимание

Как правильно выбрать диски для Toyota Camry 2003?

3 типа колёсных дисков:

Штампованные (экономичная ценовая категория) — изготавливаются из листа железа путём штамповки на прессе.
Легкосплавные — изготавливаются путем «литья» (более надёжные, чем штампованные).
Кованые (наиболее качественные и дороже предыдущих) — изготавливаются из лёгких сплавов путём штамповки при высоких температурах.

Выбор зависит от финансовых возможностей. Однако следует учитывать, что качество дорожного покрытия, по которому приходится ездить каждый день, тоже необходимо учитывать.

Так при попадании в яму, штампованный диск погнётся и не причинит вреда шине, а кованный или литой может ее разрубить. Существует вероятность того, что литой диск может лопнуть или расколоться.

Также следует заметить, что ремонт «штамповки» стоит дешевле, чем ремонт литых или кованных дисков. Но колеса с качественными литыми и кованными дисками меньше убивают подвеску, т.к. легче и имеют более совершенную геометрию (лучше сбалансированы).

Одни и те же диски могут тереть шинами или не тереть на одном и том же автомобиле — тут поможет регулировка «развал-схождения».

Какое давление в шинах?

В обязанности водителя входит постоянный контроль давления в шинах. Это позволит избежать стандартных проблем, связанных с эксплуатацией транспортного средства. Неноминальное значение давления нередко становится причиной:

ухудшения управления;
неравномерного износа протектора.

Часто автовладелец самостоятельно снижает давление в колёсах собственного транспортного средства. Таким образом снижается нагрузка на подвеску, машина на порядок легче «проходит» различные неровности дороги. Но стоит отметить: снижение давление даже на 0.1 МПа приводит к серьезным проблемам. К основным можно отнести:

повышенный расход топлива;
быстрый износ крайних сегментов протектора;
автомобиль становится менее маневренным.

Не меньшие проблемы доставляет перекаченное колесо. Центральная часть баллона начинает быстро стачиваться. Кроме того, при температуре окружающей среды более чем 60 градусов Цельсия шина может просто взорваться. Что приведет к выезду на встречную полосу движения.

Как правильно подобрать подходящий размер дисков

Купить оригинал дисков R16 или R17 на «Тойоту Камри» в России можно, если учесть несколько советов о том, как правильно выбрать нужные комплектующие. При подборе дисков нужно учесть:

Диаметр. Речь идет об ободе, но автомобилисты могут иметь в виду просто диск. Измеряется этот параметр в дюймах, он указывает, каков размер кольца той части колеса, куда будет надеваться шина.
Ширину. Опять же имеется в виду обод. Его величина должна быть меньше ширины шины на четверть.
Сколько нужно отверстий для крепления колеса, какой у них диаметр. Измеряется такая величина в миллиметрах. Еще ее называют разболтовкой диска.
Диаметр отверстия по центру, его параметры должны быть такими же, как и у ступицы оси.
Вылет. Здесь имеется в виду, как далеко расположены друг от друга плоскости крепления и обод диска. Рекомендуется, чтобы значение не превышало 10 миллиметров.

Если автолюбитель нашел отличные диски, но вот разболтовка не подходит, тогда можно сделать сверловку, только этим должен заниматься специалист.

При желании на черном рынке можно найти диски R19, но они будут неоригинальными. Покупать запчасти, заведомо неподходящие машине, опасно: поведение авто на трассе будет сложно предсказать, возрастает риск попасть в аварийную ситуацию.

Есть вариант купить нестандартные диски. Их приобретают люди, которые слишком сильно увлекаются тюнингом, не боятся пожертвовать своей машиной. В этом случае покупается диск любой величины, либо большей, либо меньшей, когда даже центральное отверстие имеет другие параметры, а вылет и ширина диска не берутся в расчет. Купить диск можно с максимальным диаметром в 20 дюймов, но, опять же, оригинальных деталей с такими размерами не бывает.

Важно!

Купив неродные диски, можно довести авто до поломки. В первую очередь из строя выйдет рулевое управление. Когда на колесо устанавливается новое «литье», нужно убедиться, что шпилька не повреждена, так как часто ее головка срезается, что приводит к поломке тормозной системы.

Новое литье для «Тойота Камри»

Устройство шины

Шина – вторая составляющая колеса. Она также обладает достаточно сложной конструкцией, поскольку в ее задачу входит обеспечение сцепления с дорожным полотном, принятие и гашение колебаний от мелких неровностей, удержание веса. Для выполнения своих функций шина должна быть прочной, но при этом и эластичной. Отметим, что шина является своего рода оболочкой, которая заполняется наполнителем – воздухом или специальными газами.

Шина состоит из эластичного радиального каркаса, задающего форму изделию, на который последовательно нанесены резиновая прослойка, брекер (силовой металлический корд), бандаж из нитей (капроновый корд) и протектор. По внутренней окружности радиальный каркас формирует посадочный борт шины, в который для жесткости установлено проволочное кольцо.

Видимыми элементами шины являются протектор, выступающий в качестве основной рабочей поверхности (он контактирует с дорожным полотном) и боковины. Переход между этими элементами получил название – плечо.

Для обеспечения сцепления с дорогой, протектор обладает сложным узором, который формируется ребрами, блоками с канавками и ламелями.

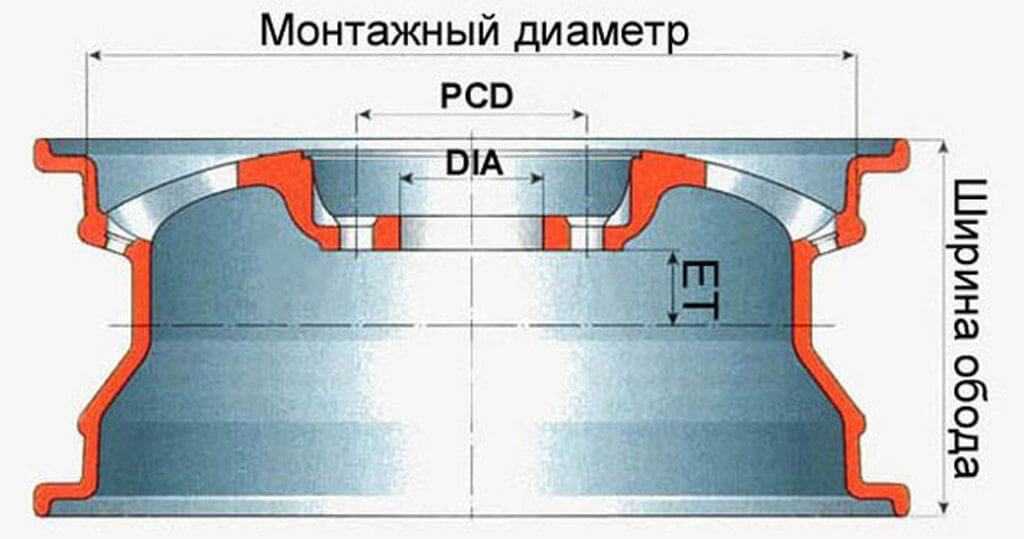

Параметры колесных дисков

Колесные диски характеризуются следующими параметрами:

шириной обода (расстоянием между полками);
диаметром дисков;
вылетом диска;
количеством отверстий для крепления и диаметром их расположения;
диаметром центрального отверстия диска.

Ширина обода

Ширина обода должна быть на 25-30% меньше ширины профиля шины. Эксплуатация слишком широких (равно как и слишком узких) дисков нежелательна. За счет нарушения проектного профиля шины ухудшаются ездовые характеристики автомобиля.

Допустимое отклонение от нормы в расстоянии между полками составляет 0,5-1,0 дюйм для дисков диаметром до 14 дюймов и 1-1,5 дюйма – для дисков диаметром более 15 дюймов.

Диаметр диска

Монтажный диаметр диска или размер посадочного обода колесного диска под шину измеряется по уровню полок. Существует размерный ряд дисков диаметром от 10 до 22 дюймов. Наибольшее распространение получили средние его показатели: от 13 до 16 дюймов.

Вылет диска

Вылет диска или его выступ представляет собой расстояние от вертикальной оси симметрии диска до привалочной плоскости контакта со ступицей колеса.

Вылет диска может быть нулевым и положительным, когда ступица диска выступает наружу относительно оси симметрии диска. В случае, при котором ступица утоплена относительно середины диска, вылет будет отрицательным.

Величина вылета выражается в миллиметрах и обозначается как ET. При положительном вылете максимальное значение ET составляет 30 мм. В случае с отрицательным вылетом критическая величина ET составит также 30 мм, но с отрицательным знаком.

Данный показатель должен соответствовать указаниям производителя автомобиля. В противном случае управляемость автомобиля может измениться в худшую сторону, а также может снизиться ресурс элементов подвески и трансмиссии (приводных валов, ступицы и т.д.). Это происходит, поскольку изменение вылета влечет за собой изменение плеча действия сил и моментов, приложенных к колесу во время движения. Также в зависимости от вылета может изменяться плечо обкатки, что негативно сказывается при торможении.

Диаметр расположения отверстий для крепления и их количество

Этот показатель имеет обозначение PCD. Первая цифра в показателе указывает на диаметр расположения отверстий, а вторая – на их количество.

Стандартными значениями диаметра считаются от 98 до 140 мм, а количество отверстий колеблется в пределах от 4 до 6.

Очень трудно на глаз определить соответствие размера диска и ступицы. А установка диска неверного диаметра может привести к перекосу колеса, что приведет к его «биению».

Диаметр центрального отверстия диска

Диаметр центрального или посадочного отверстия диска колеблется от 50 до 70 мм

Точность подбора диска в соответствии со ступицей является очень важной. Но это относится к штатным колесам автомобиля

Производители запчастей часто изготавливают отверстие чуть большего диаметра, а в комплекте с диском предлагают набор переходных колец. В этом случае колеса будут центрироваться по PCD.

Диски

Подбирая диск на свой автомобиль, следует учесть несколько характеристик:

радиус;
ширину обода;
разболтовку;
вылет.

Автомобили Камри 40, 2006-2011 годов выпуска, оснащались литыми дисками Toyota R16. Всего, вместе с рестайлинговой версией модели 2009-2011 годов, насчитывается две основных комплектации:

2,4 л. (2AZ-FE) 167 л.с;
3,5 л. V6 (2GR-FE) 277 л.с.

Среди ассортимента Камри 40 можно встретить как 16-дюймовые, так и 17-дюймовые колеса. Для первых устанавливались заводские диски 6.5Jx16 ET45, тогда как для вторых — 7.0Jx17 ET45 или 7.0Jx17 ET50. У всех этих типов дисков одинаковые характеристики:

PCD 5×114.3;
DIA 60.1 мм;
размер гаек 12х1.5;
ширина 7-8.

Вылет штатных дисков составляет 45 мм. Для тюнинга производителем предусмотрен диапазон вылета в 35-50 мм.

В качестве аналогов можно использовать такие модели дисков:

7×16 ET 35;
7×17 ET 35;
8×17 ET 38;
7.5×16 ET 37;
7.5×17 ET 35;
8×18 ET 37;
7×16 ET50;
7.5×18 ET45.

Для капитального тюнинга используются диски 8×19 ET 37.

Что касается цвета, ориентируйтесь на оттенок автомобиля. Для темных моделей лучше выбирать светлые диски, которые не будут сливаться с шинами и кузовом. Тюнинговые комплектующие также лучше смотрятся в светлых тонах — визуально они кажутся больше.

Подбор дисков с нестандартными параметрами

Последний вариант заключается в покупке диска, отличающегося по одному или нескольким параметрам. Этот случай подойдёт только для тех, кто ставить под угрозу свою тойоту. Тогда моно приобрести диски большего или меньшего диаметра, с большим размером центрального отверстия. Не проблема будет и в наличие другого вылета или большей ширины.

Вылет колеса может варьироваться от 35 до 45 мм. Для более простого ориентирования можно сказать, что спецификация колеса такая же как у Лексуса ES250.

Не лишним будет сказать, что, вводя в эксплуатацию такие диски вы рискуете привести автомобиль к неисправностям. Причем рулевое устройство будет находиться под прямой угрозой выхода из строя. При установке нового литья убедитесь в том, что шпилька повреждена. Это довольно частое явление, когда головка шпильки срезается, приводя в неисправность тормозную систему.

Виды колесных дисков

В зависимости от материала изготовления и технологии производства существует следующая классификация колесных дисков:

Штампованные или стальные диски

Считаются самыми простыми и доступными. Конструктивно они представляют собой сваренные друг с другом стальные штампованные детали.

Плюсы этого типа:

Приемлемая цена.
Относительно высокая прочность.
Возможность восстановления даже в случае сильного удара.

К минусам можно отнести:

Непритязательный дизайн.
Большая масса.
Невысокая стойкость к коррозии.

Литые диски

Литые диски (иногда их еще называют легкосплавными) изготавливаются из алюминиевых или магниевых сплавов. Эти диски обладают высокой прочностью и хорошей балансировкой. Кроме того, они отличаются красивым внешним видом. Если в стальном диске сам диск соединен с ободом сваркой, то легкосплавный диск – это единое изделие.

К общим преимуществам легкосплавных дисков относятся:

Высокая точность изготовления.
Различные варианты дизайна дисков.
Легкость.
Хорошо отводят тепло от тормозных механизмов.

Среди недостатков литого диска можно отметить его относительную хрупкость. Такой диск имеет зернистую внутреннюю структуру металла, которая плохо сопротивляется ударам. В процессе движения по неровностям накапливаются микротрещины, в результате которых диск рано или поздно может расколоться. Как вариант – увеличение толщины стенок, что приведет к увеличению веса. Также его дорого и трудно восстанавливать.

Кроме того, этот тип диска нуждается в защите поверхности. В противном случае литье потеряет свой товарный вид.

Кованые диски

Дальнейшее совершенствование литых дисков привело к появлению кованых дисков или “ковки”. Производится этот тип штамповкой алюминиевых сплавов с добавлением магния и титана и последующей механической обработкой. Это обеспечивает волокнистую структуру диска, состоящую из нескольких слоев. В результате изделие отличается высокой прочностью, низкой массой и устойчивостью к ударным нагрузкам.

Главный минус “ковки” – высокая цена.

Комбинированные или составные диски

Этот тип дисков сочетает в себе прочность “ковки” и дизайн “литья”. В основе изделия литая конструкция с коваными ободьями, прикрученными болтами. Высокая стоимость дисков перекрывает множество их достоинств.

Назначение, функции

В целом, колеса автомобиля делятся на три категории, в зависимости от выполняемой ими функции, — ведущие, управляемые, поддерживающие. На ведущие колеса подается вращение и благодаря контакту с дорогой они заставляют автомобиль двигаться. Но в процессе передвижения авто необходимо изменять направление движение, маневрировать и за это отвечают управляемые колеса.

Грузовые авто предназначены для транспортировки грузов и для снижения нагрузки на ведущие и управляемые колеса, в конструкцию ходовой части добавлены поддерживающие. Они не приводят в движение авто, не участвуют в обеспечении маневрирования, их задача – принятие части нагрузки «на себя».

В легковых авто используется 4 колеса, в грузовиках же их количество может достигать и 12, а в спецтехнике – до 24. Примечательно, что на грузовиках обычно колеса разделены по категориям – одни из них ведущие, вторые – управляемые, остальные – поддерживающие.

Привод легковых автомобилей

Что касается легкового транспорта, то у них используемые виды колес автомобиля могут делиться как по назначению, так и быть совмещенными. К примеру, в заднеприводных моделях колеса, установленные на задней оси – ведущие, а на передней – управляемые. А вот в переднеприводных версиях – колеса передней оси являются одновременно и ведущими, и управляемыми, задние же выполняют лишь поддерживающую функцию.

Что такое штатный размер дисков

Штатный размер дисков — это характеристика колёс, которые ставятся автомобильным концерном на заводе в соответствии с требованиями технологии, классом транспортного средства, а также проведённым прочностным расчётам со стороны инженерного персонала предприятия.

Сходя с конвейера, автомобиль приобретает следующие базовые параметры колёсных дисков:

Форма закраины обода, предназначенной для надёжной фиксации покрышки. Этот параметр для легковых автомобилей, вне зависимости от модели и модификации, как правило, выражается в буквенном обозначении J или JJ. Ширина обода изделия, от которого зависит конечная размерность покрышки. Она выражается в дюймах с шагом 0,5 единиц. Как правило, стандартные марки авто имеют диапазон этой размерности от 4 до 12 дюймов, что соответствует резине от 145 до 345 мм. Самый важный параметр — это радиальность изделия, которая определяется как величина диаметра обода без учёта кромок и составляет от 12 до 24 дюймов, соответственно, записывается как R12, R13, …, R22, R23, R24

От этого важного параметра зависит радиальность шины, которая должна быть аналогичной этой величине, а также её профиль в зависимости от размера колёсной арки и технических требований заводского производителя. Так, на R16 для Toyota Land Cruiser 200 можно поставить резину с высотой профиля 90 мм

Та же радиальность, но для ВАЗ 2110, влечёт за собой лишь низкопрофильные покрышки с размерностью 35-40 мм. Также на заводе назначается требуемый для конкретной марки диапазон вылетов колеса, то есть параметр ЕТ, или величина в проекции от места фиксации диска к ступице до его привалочной плоскости с внутренней стороны. Так, чем больше величина ЕТ, тем глубже колесо будет сидеть под колёсной аркой и наоборот. Эта размерность дисков может быть отрицательной, и в таком случае диск будет немного выступать за габариты кузова. Средний диапазон этого параметра составляет от -25 мм до +50 мм. Если предыдущие параметры допускают небольшой разброс в размерностях колеса, то такие показатели, как сверловка и разболтовка, как правило, должны быть едины, в противном случае колесо просто не встанет на ступицу.

Сверловка колеса — это размер центрального отверстия диска, при помощи которого он садится на ось. Составляет, как правило, от 50 до 120 мм, в зависимости от модели, бренда и класса транспортного средства.
Разболтовка диска — это параметр, при котором определяется количество шпилек на ступице и их длина. Предназначены для крепления колеса. Для малолитражных авто шпильки делаются с параметрами 4×98, 4×100, то есть диск фиксируется на 4 анкера длиной по 98 или 100 мм каждый. В случае с авто бизнес-, премиум-класса или внедорожниками, количество крепежей возрастает до 5 или 10 штук, а длина их может увеличиваться до 150 мм.

Как узнать разболтовку колесных дисков самостоятельно

Что такое разболтовка колесных дисков, мы выяснили. Теперь разберемся, как правильно определить разболтовку колеса на конкретном автомобиле. Для этого существует несколько способов, каждый из которых предполагает определенный алгоритм действий.

Первая цифра в маркировке всегда означает количество крепежных болтов, которое определяется простым подсчетом. Диаметр под болты, обозначаемый второй цифрой, определить визуально намного сложнее.

Поэтому данный параметр разболтовки рассчитывается по простым формулам в зависимости от количества болтов:

B=A×1,155, если количество болтов равно трем;
B=A×1,414, если количество болтов равно четырем;
B=A×1,701, если количество болтов максимально и равно пяти.

Здесь A — это расстояние между соседними крепежными отверстиями, которое измеряется обыкновенной линейкой или штангенциркулем для большей точности. Зная эту величину, можно легко посчитать диаметр B.

Сравнение цен актуально на 25.04.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Следует сохранять максимальную точность в расчетах и замерах, поскольку возможные значения диаметров могут находиться достаточно близко друг к другу (например, 97 и 99 мм). При этом, колесо со значением 97 мм может оказаться несовместимым с креплениями под диаметр разболтовки 99 мм.

Помимо этого, важно правильно определить размер центрального отверстия под ступицу. Не рекомендуется измерять диаметр линейкой, поскольку это может дать слишком большую погрешность.. Как правило, все основные параметры указаны в техническом руководстве к автомобилю либо выбиты на оборотной стороне колесного диска

Если имеется аналогичное запасное колесо, можно посмотреть параметры на нем, не снимая действующее.

Как правило, все основные параметры указаны в техническом руководстве к автомобилю либо выбиты на оборотной стороне колесного диска. Если имеется аналогичное запасное колесо, можно посмотреть параметры на нем, не снимая действующее.

Однако на штампованных колесах зачастую параметры разболтовки не указываются, поэтому все данные можно узнать только из технической документации или у официального дилера автомобиля. Это нужно иметь в виду.
