Как заменить ШРУСы на Toyota Corolla E150: подробная инструкция для всех и каждого!

Процедура замены ШРУСов характеризуется мелкой и кропотливой работой, однако свободно выполнима в домашних условиях.

Для ремонта комплектующих потребуется 2-3 часа свободного времени, а также наличие пары узкогубцев, ножовки по металлу, воротка с мощной ручкой, шлицевой отвертки и молотка. Процедура замена ШРУСов выполняется по следующему алгоритму:

• Для начала требуется загнать автомобиль на ровную поверхность, после чего поддомкратить и установить дополнительные упоры под лонжероны двигателя;
• Далее необходимо обесточить электропитание автомобиля путем отсоединения клеммы с «минусом» аккумулятора;
• Затем снимаем привод ведущей оси и начинаем демонтаж гранат, предварительно загнав привод в мощные тиски;

Обратите внимание! При замене данного конструкционного узла требуется извлечение из распределительной коробки приводного вала, для чего необходимо слить все масло с системы. При отсутствии загрязнения в технической жидкости, масло можно повторно использовать при условии слива в чистый и сухой резервуар

• Теперь необходимо демонтировать колесо и открутить ступичную гайку. Конструкционный узел откручивается накидным ключом на «30», при затруднительном проворачивании гайку рекомендуется обработать жидкостью WD-40 и демонтировать после раскисания – в противном случае можно сточить ключом грани;
• Далее переходим к креплению стойки и откручиваем гаечным ключом на «19» фиксирующие болты поворотного кулака и отсоединяем стойку стабилизатора поперечной устойчивости;

Важно знать! При демонтаже фиксирующих узлов на стойке собьется сход-развал, что потребует восстановления калибровки на дилерском СТО. При завершении подготовительных работ откроется доступ к приводу с внешним ШРУСом, который необходимо вывести вперед

Для этого потребуется проворачивая руль в разные стороны оббить конструкцию молотком, после чего деталь можно будет извлекать;

При завершении подготовительных работ откроется доступ к приводу с внешним ШРУСом, который необходимо вывести вперед. Для этого потребуется проворачивая руль в разные стороны оббить конструкцию молотком, после чего деталь можно будет извлекать;

Обратите внимание! Обрабатывать данный конструкционный узел необходимо со всей осторожностью дабы не повредить резьбу. Оптимальным вариантом будет использование деревянного молотка или обмотав наконечник в мягкую ветошь

• Теперь вытаскиваем ось из ступицы и демонтируем с другой стороны внутренний ШРУС, слегка поддев деталь монтировкой;
• Далее перед процедурой демонтажа шруса рекомендуется зафиксировать маркером расположение деталей, в частности стык вала с гранатой;

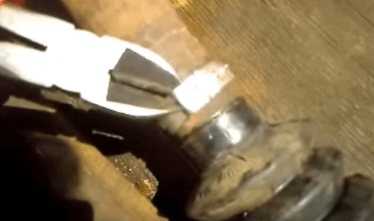

• Затем отжимаем наконечником отвертки металлический хомут и монтируем съемник для демонтажа ШРУСов, после чего наживляем опорную гайку и ключом с трещоткой выдавливаем деталь. Снимаем съемник и достаем ШРУС постепенно вращая деталь в стороны;
• Теперь с пыльников скручиваем фиксирующее кольцо и сбиваем с вала подшипники.

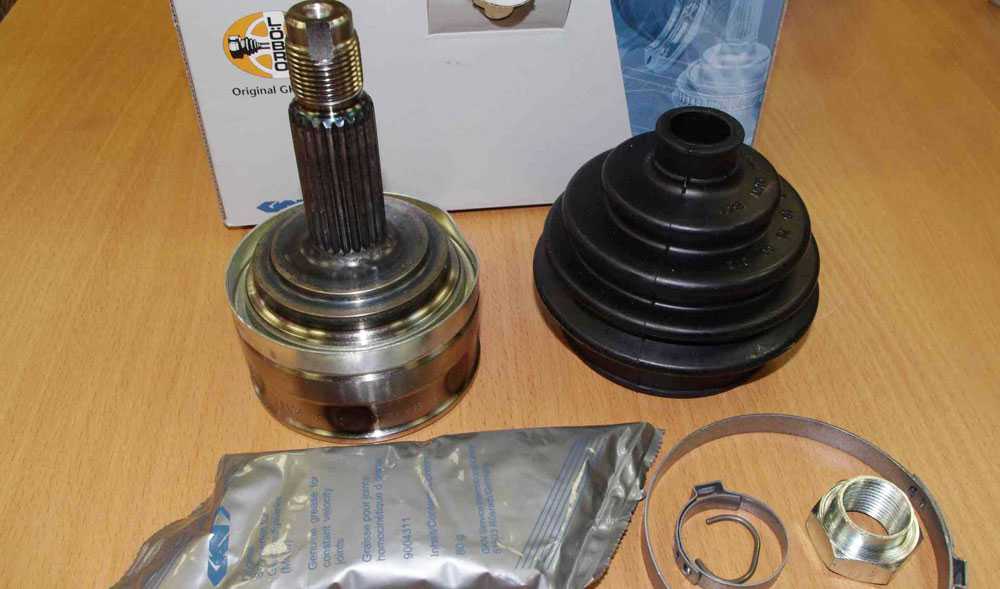

Детали готовы к замене новыми комплектующими. Процедура сборки ШРУСов и установки приводного вала осуществляется по данной инструкции в строго обратной последовательности. Перед сбором конструкционного узла рекомендуется промыть все детали от старой смазки и нанести слой состава, рекомендуемого фирмой-производителем.

Важно знать! При отсутствии необходимого сорта смазки, обработать деталь можно субстанцией на молибденовой основе, а вот использовать графитсодержащие смазки не рекомендуется. После сборки комплектующих также желательно заменить пыльники и хомуты на новые

Также рекомендуется проверять целостность сальников ШРУСов и смазывать комплектующие каждые 3 месяца эксплуатации

После сборки комплектующих также желательно заменить пыльники и хомуты на новые. Также рекомендуется проверять целостность сальников ШРУСов и смазывать комплектующие каждые 3 месяца эксплуатации.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

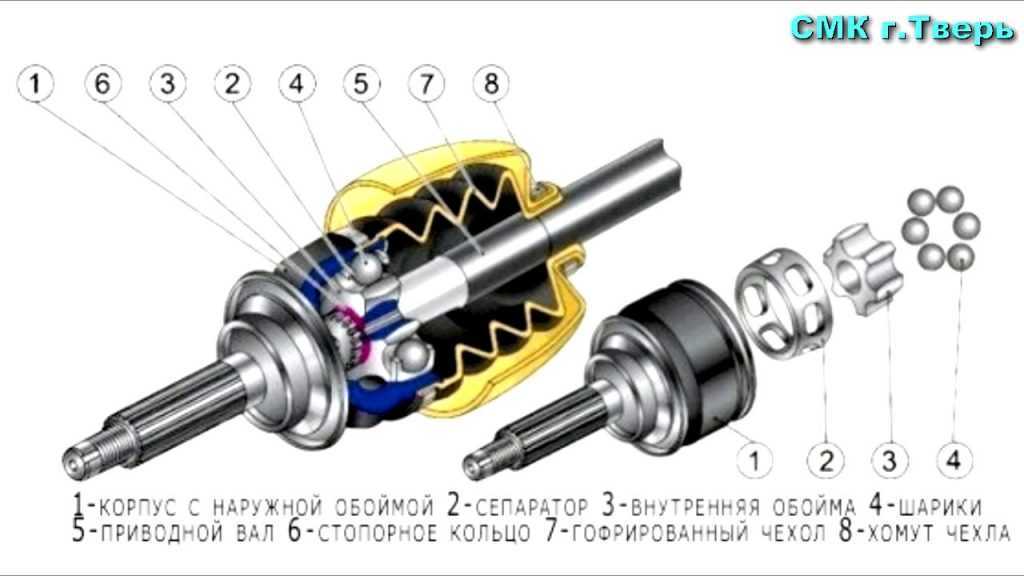

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

• совмещенный с ведомым валом сферообразный корпус;
• шароподобную обойму, соединенную с ведущим валом;
• шесть шариков расположенные в обойме;
• сепаратор удерживающий шарики.

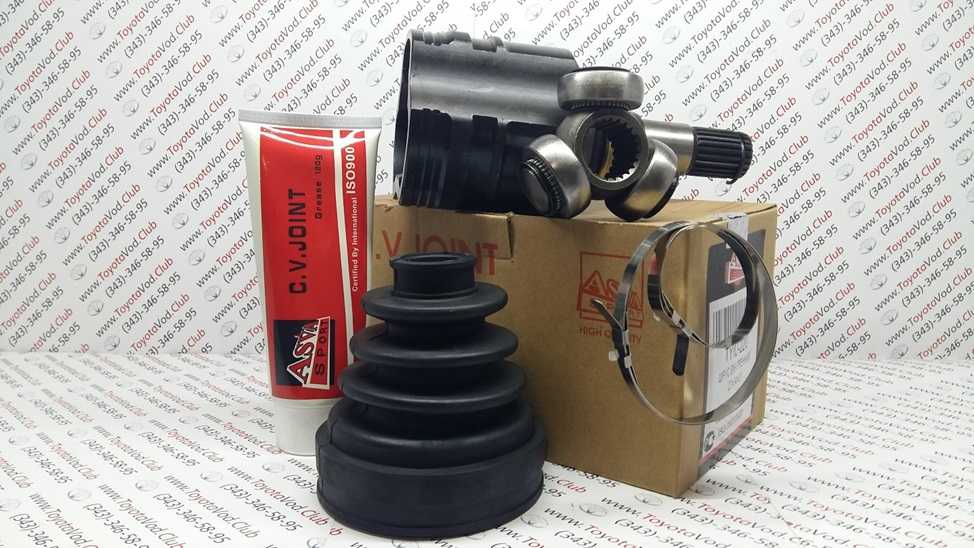

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Симптомы неисправностей ШРУСов

Характерный признак неисправности внутренних шарниров – неприятный хруст, появляющийся при работе агрегата. Однако автовладельцы часто путают данный звук с хрустом внешнего ШРУСа. Для верной диагностики поломки учитываются особенности работы механизма.

К примеру, наружная «граната» начинает хрустеть, когда машина резко трогается с места при вывернутых колесах либо в движении авто на поворотах. Именно в этих случаях граната максимально нагружается.

Чтобы протестировать работу внутреннего ШРУСа, автомобиль выводят на неровную дорогу. Отлично подойдет грунтовая с многочисленными ямами и промоинами. Автомобильная подвеска на такой трассе будет постоянно нагружена, что вызовет угловые и осевые смещения обоймы шарниров. При износе внутренних гранат вы услышите характерный хруст.

Реже об изнашивании внутренних шарниров водителю может сообщить ощущение вибрации при езде по ровной дороге. Этот симптом неоднозначен, т.к. даже осмотр авто на подъемнике не гарантирует определение причины поломки. Для расширенной диагностики лучше обратиться в мастерскую.

Признаки неисправности ШРУСа

Первый признак – это стук, гул, урчание (хотя главный звук – всё-таки стук), с той , где деталь, в общем-то, уже готова «вылетать». Кстати, этих звуков вполне достаточно, чтобы определить неисправность ШРУСа (даже без каких-либо проверок на станциях технического обслуживания).

Стоит помнить, что стучать граната может как неделю, так и несколько месяцев. В любом случае она рано или поздно выйдет из строя… и тогда – берегитесь в прямом значении этого слова. Если это произойдёт на трассе, избежать ДТП будет сложно, ну а при более низкой скорости быстрый тормоз вас спасёт…

Когда вылетает ШРУС, управлять автомобилем становится практически невозможно! Изначально очень тяжело поворачивать рулём в ту сторону, с которой он вылетел. Тем не менее некоторое время (примерно полчаса) ехать ещё возможно. Затем автомобиль попросту останавливается и уже не может тронуться с места.

При этом машина заводится как обычно, скорости включаются, но ни на одну из них авто не реагирует. Изначально может показаться, что вышла из строя коробка переключения скоростей, но это не так. Если вы перед этим слышали сильный грохот под каким-то из колес, потом оно практически заклинило (повезло, если не вылетело полностью), а затем перестала работать коробка, то стопроцентно это всего лишь граната – волноваться не стоит (менять нужно именно ШРУС, а не коробку, что будет стоит гораздо дешевле).

В любом случае важно не доводить свое авто до такого состояния… Лучше при первых признаках отремонтировать, нежели потом платить за ремонт, да и ещё неделю ждать ремонта (находясь в этом время без авто и будучи вынужденным передвигаться на общественном транспорте). Ну что же, теперь вам известно, что такое граната в автомобиле и что она собой представляет

Теперь, прочитав эту статью, вы знаете, как самостоятельно проверить внутренний ШРУС, не переплачивая за услуги профессионалов. Надеемся, что эта статья была полезной для вас. Желаем удачи!

Ну что же, теперь вам известно, что такое граната в автомобиле и что она собой представляет. Теперь, прочитав эту статью, вы знаете, как самостоятельно проверить внутренний ШРУС, не переплачивая за услуги профессионалов. Надеемся, что эта статья была полезной для вас. Желаем удачи!

Лучшие цены и условия на покупку новых авто

Кредит 6.5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Схема ШРУСа
:ω1, ω2
— угловые скорости валов 1 и 2 соответственно;α, β
— угол шарнира;О
— точка контакта рычагов валов 1 и 2;r1, r2
— радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO» — биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые
шарнирами равных угловых скоростей
(ШРУС
).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних
(крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали — корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип: точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости)
.

Как самостоятельно заменить пыльник шруса на Toyota Corolla E11

Внешний:

Внутренний:

Снимаем колесо, вытаскиваем шплинт и снимаем контрящую шайбу-звездочку.

Откручиваем ступичную гайку глубокой головкой на 30. Желательно, чтобы кто-нибудь удерживал педаль тормоза нажатой.

Замену внешнего пыльника рекомендуется производить через снятие внутреннего, предварительно стянув с вала трипод. Чтобы снять приводной вал достаточно и наименее безболезненно для развал-схождения открутить шаровую опору от нижнего рычага (две гайки и один болт на 17), и открутить и отсоединить стойку стабилизатора поперечной устойчивости (косточку). Да, при откручивании гайки она может прокручиваться вместе с пальцем. Со стороны пыльника есть шлицы за которые можно придержать палец ключом на 14.

Для начала побрызгаем все болты и гайки вэдэшкой (WD-40) и даем им полчасика отмокнуть.

Затем откручиваем.

Приводной вал можно снять полностью, т.е. вывести из ступицы внешний шарнир и выдернуть из коробки передач внутренний, при этом надо не забыть слить трансмиссионное масло из коробки. Масло я слил,

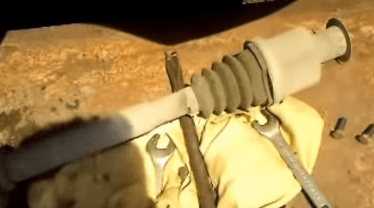

Приводной вал снят.

а вот внутреннюю гранату выдернуть так и не получилось, поэтому воспользовался вторым вариантом — снял хомут, фиксирующий внутренний пыльник на гранате и вытащил вал с триподом. При этом масло сливать не надо и внутренняя граната остается в коробке. Поворачиваем немного руль в сторону меняемого пыльника, постукивая деревянной киянкой по оси внешнего ШРУСа, дабы не повредить резьбу. Вытаскиваем ось из ступицы, при этом оттягиваем стойку чуть в сторону. Далее снимаем большой хомут с пыльника внутреннего ШРУСа, снимаем пыльник с гранаты и выводим трипод. Рекомендуется сделать пометки какой подшипник в какую лунку в гранате должен попасть при сборке. Я в торопях забыл это сделать, разницы после сборки при езде не заметил.

Чтобы снять пыльники надо снять стопорное кольцо, удерживающее трипод и сбить с вала трипод с подшипниками. Далее снимаем внутренний пыльник и затем внешний, предварительно ослабив хомуты.

Теперь надо промыть оба шарнира в бензине или каком-нибудь растворителе от старой смазки, песка и пыли, попавшей через трещину в пыльнике.

Старая смазка легко вымывается с помощью кисточки.

Стоит отметить, что сначала я промывал трипод и бензин особо не изменил цвет и остался прозрачным, хотя смазка была темно-серого цвета, а вот когда промывал внешний ШРУС, то бензин в ванночке стал черным (была использована графитосодержащая смазка шрус). Из этого следует, что смазки у меня использовались разные для внешнего и внутреннего шарниров (как и должно быть).

Вытираем все чистой тряпкой и даем немного просохнуть от растворителя. Для внешнего шарнира использовал смазку ШРУС Liqui Moly 47 Langzeitfett + MoS2 с дисульфидом молибдена.

Набиваем внешний ШРУС смазкой. Требуется заложить в шарнир и пыльник примерно 100-120 грамм. Одеваем новый пыльник и фиксируем его хомутами.

Далее собираем внутренний шарнир трипод. Надо не забыть сначала одеть на вал малый хомут пыльника, затем сам пыльник. Трипод налезает с трудом, проще всего его осадить с помощью торцевой головки на 24. Приставляем её сверху трипода и легким постукиванием молотка осаживаем его на вал, при этом надо постараться не повредить подшипники. Также с помощью головки фиксируем стопорное кольцо.

Для внутреннего шарнира я использовал смазку Slipkote Polyurea CV Joint Grease на основе полимочевины, специально предназначенную для триподов с игольчатыми подшипниками. Наносим на трипод смазку. Закладывать во внутренние шарниры типа трипод с игольчатыми подшипниками графитосодержащие смазки типа ШРУС, которые используются в шариковых шарнирах производители не рекомендуют.

Вставляем трипод в гранату, одеваем пыльник, заводим внешнюю гранату в ступицу и прихватываем ступичной гайкой. Прикручиваем шаровую опору к нижнему рычагу (2 гайки и 1 болт, момент затяжки 142 Нм). Вставляем палец стойки стабилизатора в крепежное ухо на нижнем рычаге и затягиваем гайку моментом 44 Нм.

1. Приводной вал установлен на место.
2. Приводной вал установлен на место.
3. Ну и залил масло с помощью резиновой трубки и воронки.

Для коробки C150 нужно 1,9 литра, у меня влезли обе литровые банки (может потому, что машина была поддомкрачена на одну сторону, слева). Сливная и заливная пробки одинаковые обе на 24, шайбы под них оказались не мятые, оставил их, момент затяжки пробок 39 Нм.

Устройство ШРУСа

Работает ШРУС практически также, как и всем водителям известный кардан. Тем не менее привод второго более совершенен и сложен. В чём отличия? В случае с карданом: передача несинхронно передаёт крутящий момент (то есть один вал вращается равномерно, в тот момент, как другой — нет), а угол скрещения довольно затруднённый. ШРУС отличается тем, что выполняет всю эту работу, но на 90% проще: обладает большим ресурсом, поскольку его углы поворота составляют не более 70 градусов сравнительно оси.

Граната – это силовая запасная часть, часто подвергающаяся нагрузкам. Следовательно, она нуждается в защите от окружающей среды, в чём может помочь смазка (и таким образом продлить срок её эксплуатации). Конструкция детали закрыта пыльником, изготовленным из пластика или резины (который набивается смазкой и удерживается на валах при помощи хомутов). Отметим, что от качества пыльника зависит и срок эксплуатации гранаты. Если данная комплектующая выйдет из строя, а вы при этом не предпримите никаких действий, вам в скором времени придётся проверять ШРУС на исправность (поскольку он не может работать в не защищенной среде и довольно быстро выходит из строя из-за прямого воздействия окружающей среды: попадание грязи, и другого).

Как определить неисправность ШРУС

Срок службы ШРУСов в современных автомобилях при правильной эксплуатации практически сопоставим с ресурсом самой машины, хотя условия работы наружных и внутренних шарниров существенно отличаются (наружные узлы более нагружены, так как воспринимают воздействия непосредственно от колёс).

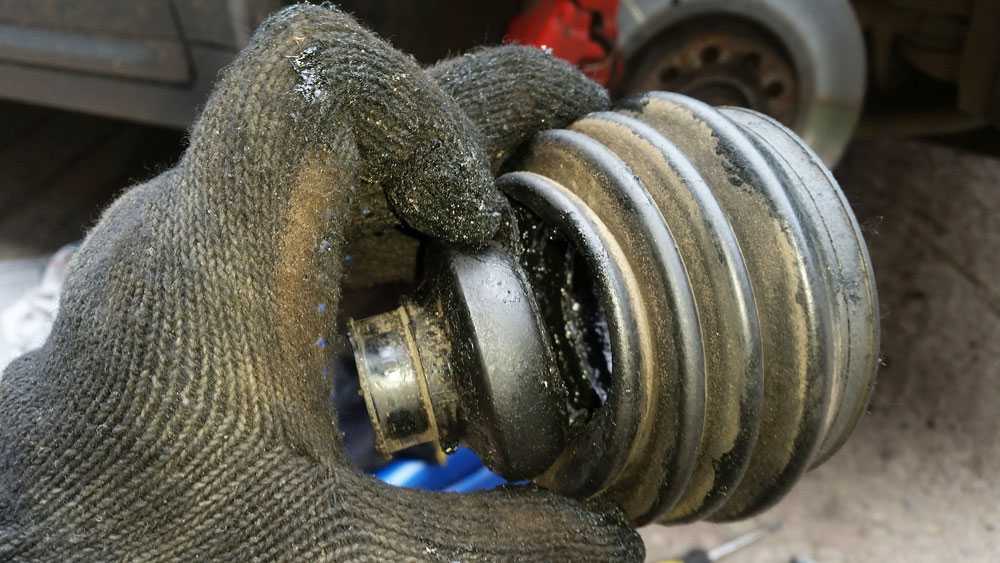

Заводской брак редко является причиной поломки ШРУСА, а вот эксплуатационный характер отказа встречается куда чаще. Прежде всего, это может быть банальное повреждение пыльника, и, как следствие, попадание в смазку шарнира влаги, пыли и грязи с содержанием абразива.

Именно поэтому периодический визуальный осмотр целостности пыльников обязателен при периодическом обслуживании автомобиля. Замасленная деталь или следы смазки, разбрызганные по колесу – явное свидетельство необходимости замены пыльника (если только отказ не перешел в более тяжёлую стадию).

Другая частая причина отказа – агрессивный характер вождения, особенно с вывернутыми до упора колёсами. При таком стиле вождения шарниры испытывают запредельные нагрузки, неизбежно приводящие к отказу. К похожему результату можно прийти при частой езде по разбитым дорогам.

Для наружных и внутренних ШРУСов внешние признаки неисправности несколько отличаются из-за разных условий эксплуатации и определяются (помимо состояния пыльников) в основном «на звук» и наличие люфтов.

Высоко нагруженные наружные шарниры на ранних стадиях отказа издают звук похожий на свист полностью изношенных тормозных колодок. Дополнительно состояние узла проверяется на ровной дороге: при резком трогании с места с вывернутыми колёсами. Появление характерных толчков или щелчков свидетельствует о неисправности шарнира. Полезно в этом случае сразу осмотреть пыльники (тем более что для этого не требуется поднимать машину).

Если в начале движения слышен хруст – это свидетельство необходимости безотлагательных мер по замене наружного ШРУСа. Характер звука при этом весьма специфический: его трудно спутать с другими звуками, и раздаётся он с той стороны, с которой произошла поломка.

Определить какой из внутренних ШРУСов неисправен – внутренний правый или внутренний левый – несколько сложнее.

1. Для этого автомобиль вывешивается на подъёмнике, и тем самым добиваются максимального угла шарнира (между приводным валом и поверхностью земли).
2. Двигатель запускается, и при включённой передаче прослушивают узел на посторонние звуки. Хруст слева или справа свидетельствует о поломке соответствующего шарнира.
3. Кроме этого проверяется люфт приводного вала между наружным и внутренним шарнирами. При исправных шарнирах люфт отсутствует.

Если нет возможности установить машину на подъемник, выбирают участок дороги с ямами и рытвинами, и аккуратно въезжая в них колёсами с разных сторон (фактически вывешивая автомобиль с соответствующей стороны) выявляют посторонние шумы (хруст).

Последствия эксплуатации автомобиля с неисправными ШРУСами, особенно на стадии уже выявленного хруста, могут быть весьма тяжёлыми, ведь хруст сигнализирует о возможности скорого внезапного разрушения шарнира. В свою очередь это может привести к заклиниванию колёс и созданию аварийной ситуации на дороге.

Замена ШРУСов обходится не дёшево: узлы оригинальных приводов достаточно сложные механизмы изготовленные из специальных материалов. А в запущенных случаях разрушение внутреннего ШРУСа может привести к попаданию остатков игольчатых подшипников в картер коробки передач и необратимым повреждениям уже самой коробки.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

• низкое качество используемых смазочных материалов;
• некачественное изделие, которое может быть поддельным или бракованным;
• повреждение пыльника с последующим попаданием в него песка и грязи;
• плохие дороги;
• чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться

Если при наборе скорости появляется хруст, надо запасаться новым устройством.
Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Какой лучше выбрать пыльник

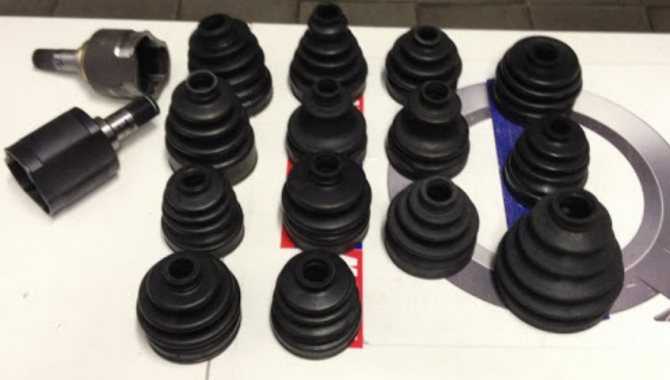

При выборе детали следует ориентироваться на фирму-производитель и материал, из которого чехол изготовлен.

Качество изделия обычно находится в чёткой зависимости от его цены, если конечно она проверена по нескольким поставщикам.

Одними из лучших и распространённых производителей на рынках запчастей можно считать марки GKN (Loebro, Spidan), Maruichi, SKF. Они же и самые дорогие, что говорит о лучших применённых материалах. Такие пыльники никогда внезапно не порвутся, прослужат долго, очень прочны, а в ремкомплектах имеется всё необходимое, включая качественную специализированную смазку в нужном количестве.

По применяемому материалу пыльники подразделяются на:

• неопреновые;
• полиуретановые;
• силиконовые;
• термопластиковые;
• дешёвые поделки из простейшей резины.

По последним вопросов быть не должно, их нельзя применять, если не планируется частая замена дорогостоящих шарниров. Чуть лучше неопрен, но это тоже не выбор заботливого хозяина.

Обычно надёжно сделанные заводом автомобили комплектуются пыльниками из термопласта. Этот материал выглядит жёстким и даже хрупким, но при работе обретает эластичность, оставаясь прочным. Из недостатков можно отметить лишь высокую цену и неудобства при монтаже, часто хомуты приходится затягивать в два приёма, второй после некоторого пробега и усадки.

Силикон и полиуретан – материалы достаточно специфические со своими областями применения. Первый недостаточно эластичен, а второй при цене, сравнимой с термопластом, не обладает всеми прочими его свойствами.

Иногда встречаются армированные чехлы, как правило, в конвейерной комплектации. Это исключительно прочные и надёжные детали, но при практическом ремонте вполне достаточно применять термопласт от солидного производителя.

Покупая его в комплекте с надёжными хомутами, отдельно поставляемые стяжки различной конструкции не всегда удобны в работе. Уж тем более недопустимы пластиковые кабельные хомуты или винтовые, которые своим массивным замком обязательно за что-нибудь зацепятся и выйдут из строя.

Замена ШРУСа Тойота Королла. Инструкция как поменять ШРУС на Королле Е, Е и Е

Установка новых сальников на шарниры является неотъемлемой частью обслуживания ходовой части транспортного средства — пренебрежение заменой снижает эксплуатационный ресурс ШРУСов.

Шрус для TOYOTA COROLLA

Дабы заменить расходники на ШРУСах необходимо: Установить транспортное средство на подъемник или поддомкратить передок автомобиля; Слить масло с распределительной коробки; Далее потребуется снять правый привод и поддев наконечником отвертки извлечь сальники из гнезда картера и коробки; Затем смазываем новую деталь маслом и устанавливаем соответствующий хомут для фиксации, после чего устанавливаем сальник на место; Тойота королла 2006 шрус устанавливаем привод и заливаем трансмиссионное масло.

Дабы не повредить новый сальник, устанавливать деталь рекомендуется также наконечником шлицевой отвертки, предварительно обмотав шлиц молярным скотчем или изолентой. Аварийное состояние ходовой автомобиля можно диагностировать по поведении транспортного средства — срочная замена комплектующих необходима в случае: Излишней вибронагруженности машины — возможен сильный износ внешнего ШРУСА приводного колеса или вероятность механического стачивания тойота королла 2006 шрус внутреннего шарнира.

Во сколько обойдется ремонт ШРУСов на Королле Е150: будь на чеку!

Замена ШРУСов на Королле Е150 процедура довольно затратная, требующая приобретения новых комплектующих и массы расходного материала – кроме деталей потребуется купить пыльники, сайлентблоки, фиксирующие хомуты, техническое масло и смазку для гранат.

Производитель	Артикул	Сторона установки	Совместимость по году выпуска авто	Примерная стоимость, руб.
FEBEST	0110-054	Внешняя	2006-2009	2200
NIPPARTS	J2822032	Внешняя	2006-2009	2250
ОЕМ	4346009R30	Внешняя	2006-2009	2100
ОЕМ	4355042010	Внешняя	2006-2009	2140
FEBEST	0110055A48	Внутренняя	2006-2009	2200
FEBEST	0110ZZE120A48	Внутренняя	2006-2009	2480
ОЕМ	4551012391	Внутренняя	2006-2009	2100

Во время выбора комплекта ШРУСов на Toyota Corolla E150 рекомендуется сверять артикулы комплектующих на совместимость с VIN-номером автомобиля, воспользовавшись программой поиска на официальном сайте производителя. Установка несовместимых деталей чревато снижением прочности ходовой и может спровоцировать аварийную ситуации на дороге.

Замена пыльников внутреннего ШРУСа Renault Logan

Замена пыльника внутреннего шарнира привода колеса производится со снятием самого приводного вала, операции здесь выполняем в следующей последовательности:

устанавливаем машину на ровную площадку, в первую очередь ослабляем ступичную гайку и колесные болты;
поддомкрачиваем переднюю часть кузова, снимаем левое колесо;
от поворотного кулака отсоединяем рулевой наконечник. После отворачивания гайки наконечник можно обстучать, чтобы он вышел из посадочного места, но лучше использовать для этого съемник рулевых тяг;
отворачиваем гайку, крепящую шаровую опору, отсоединяем опору от поворотной цапфы;

освободившийся поворотный кулак подаем на себя, затем отводим его в сторону – ступица сходит со шлицов. Если наружная «граната» прикипела в посадочном месте, можно взять молоток и через выколотку из мягкого металла аккуратно постучать по концу вала

Обстукивать следует осторожно, так как можно повредить резьбу. На моделях с системой ABS нужно будет отсоединить разъем датчика;
теперь левый привод полностью освобожден, но прежде чем совсем его снимать, необходимо слить трансмиссионное масло из коробки передач;
после слива масла откручиваем три болта крепления ШРУСа к корпусу КПП, извлекаем привод в сборе;

• далее, чтобы снять старый пыльник, необходимо демонтировать трехшиповик, он на валу удерживается стопором. Для удобства привод следует зажать в тиски, стопорное кольцо легко снимается разжимом;
• трехшиповик сидит на валу достаточно плотно, и если нет специального съемника, то его можно сбить с помощью молотка ударами через отвертку или зубило. Бить нужно только по металлическому корпусу, обоймы с игольчатыми подшипниками задевать нельзя;

• чтобы обоймы трипоида не выпали, лучше их замотать тряпкой, а пыльник следует отодвинуть на валу от трехшиповика, чтобы он не мешал. Бить по корпусу ШРУСа необходимо попеременно с разных сторон, тогда не будет большого перекоса;

• после снятия трипоида отверткой подцепляем замок хомута на гофрированном чехле, затем хомутик снимаем;

• демонтируем резиновый пыльник, затем с вала снимаем подшипник с сальником. Лучше всего производить снятие подшипника съемником, но если приспособления нет, то опять применяем зубило с молотком. Бить можно только по самому корпусу демонтируемой детали, части вала задевать нельзя;
• протираем вал от масла и грязи, устанавливаем новые детали;
• при установке нового пыльника сначала крепим на валу шайбу, которая закрывает подшипник;
• следующий шаг – монтаж самого пыльника, для его крепления на валу необходимо приспособление (трубка с внутренним отверстием чуть больше диаметра вала), оно должно упираться во внутреннюю обойму подшипника ;
• забиваем трубкой пыльник, хомут крепить не нужно, он на новой детали уже установлен с src=»https://avtobrands.ru/wp-content/uploads/2016/08/12-1.png» class=»aligncenter» width=»374″ height=»228″
• ставим на место трипоид, стопорим его;
• теперь осталось установить приводной вал и залить масло в коробку передач.

Перед установкой вала со ШРУСами обязательно зачищаем от грязи посадочное место на КПП.

Чтобы поменять на Renault Logan пыльник правого внутреннего ШРУСа, также необходимо снимать приводной вал, но уже с правой стороны.

На снятом валу разжимаем плоской отверткой хомуты, крепящие гофрированный чехол, вынимаем «стакан» (корпус) внутренней «гранаты»

Внутри стоит пружина и упор в виде чашечки, при разборки их важно не потерять. Также нужно будет снимать с вала трехшиповик, он удерживается стопором, но пыльник крепится проще – нет подшипника, и резиновый кожух притягивается к валу непосредственно хомутом

Перед сборкой вала промываем трипоид и его корпус, набиваем в «стакан» ШРУСа свежей смазки, собираем привод – здесь важно правильно установить пружину и чашечку

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Источник

В каких случаях надо менять пыльник ШРУС

Пыльник может быть повреждён по различным причинам:

• старение резины и появление на ней усталостных трещин;
• попадание на поверхность быстро вращающегося чехла посторонних предметов, которые разбивают или прорезают его материал;
• химическое разъедание пыльника из-за применения некачественной смазки;
• износ и протирание при нарушении правил монтажа;
• прорезание материала излишне туго затянутыми хомутами.

Кроме того, чехол иногда есть смысл заменить в профилактических целях, например если привод был снят, что является достаточно непростой задачей. Процедуру желательно совместить с промывкой шарнира и закладыванием в него свежей смазки. Это существенно продлит срок службы деталей.
