Цепь или ремень volkswagen polo

Замена ГРМ Фольксваген Поло

Операция эта по объему работ и своей стоимости сравнима с капитальным ремонтом мотора. Для этого мастерам автосервиса придется разобрать силовой агрегат Поло буквально по винтикам, установить новые поршни, клапаны, а порой и цилиндры. Более того: замена может потребоваться и распределительному, и коленвалу. Не говоря уже о самом ремне, из-за которого вся эта беда и случилась. Так что машину придется оставить на СТО на несколько дней.

Однако, простой установкой новых компонентов вместо вышедших из строя замена ГРМ VW Polo не ограничивается. Этот механизм требует тщательной настройки. В частности, мастеру предстоит:

• шлифовка тарелок клапанов, дабы те прилегали к цилиндрам максимально плотно и закупоривали бы их герметично;
• регулировку величины теплового зазора этих элементов, чтобы герметичность камер сгорания не нарушалась, когда двигатель нагреется до своей рабочей температуры;
• притирку поршней, которые должны, с одной стороны, свободно совершать возвратно-поступательные движения внутри цилиндров, но при этом плотно прилегать к их стенкам, дабы энергия сгорания топлива не расходовалась впустую;
• в процессе сборки нового ГРМ произвести его тщательную регулировку, обеспечив тем самым четкую синхронизацию работы всех его компонентов.

Понятно, что замена ГРМ Поло требует достаточно большого количества запчастей. В идеале, это должны быть фирменные детали. Однако, стоимость их достаточно высока, поэтому можно воспользоваться и их аналогами российского производства, качество которых тоже весьма неплохое. Главное в этом деле проследить, чтобы все использование для ремонта запчасти были легального производства. Во-первых, это будет гарантировать их качество, а во-вторых, в случае заводского брака (от этого, к сожалению, полностью не застрахован никто), вы могли произвести их замену по гарантии.

Заметки на полях:

Мастера-одиночки, взявшись за замену ГРМ, как правило, предлагают владельцам авто самим приобрести необходимые запчасти. Тем самым они снимают с себя ответственность за их качество и долговечность. В нашем автосервисе всегда в наличии практически все необходимые для ремонта двигателя Поло комплектующие, ведь мы сотрудничаем напрямую с их производителями. Этим же, кстати, объясняются и наши невысокие цены на них.

Как выставить метки ГРМ на коленвале и распредвале

На многих отечественных автомобилях, в частности на ВАЗ, данная процедура предопределяет следующие действия:

1. Снимаем старый ремень и устанавливаем новый натяжной ролик
2. Проворачиваем шкив распредвала до совпадения его метки с меткой на блоке цилиндров
3. Проворачиваем коленвал до уровня, когда метка на шкиве установится строго по вертикали
4. В корректности установки можно убедиться через специальное окно с заглушкой в картере сцепления
5. Вытащите заглушку, и посмотрите, риска на маховике расположена напротив планки блока цилиндров или нет? Если да, значит, работу можно считать завершенной

Статья в тему: Как прочистить ДМРВ

Если все было выполнено правильно, сначала надеваем ремень ГРМ на шкив коленчатого, а после на шкив распределительного вала. Также стоит сказать о том, что расположение валов не зависит от разновидности газораспределителя. Поэтому порядок замены цепи ГРМ во многом идентичен.

Особенности механизма

Прежде всего, нужно понять, к какому типу относится механизм ГРМ Поло (седан) – цепь или ремень ГРМ. Все зависит от того, какой мотор установлен на ваш автомобиль:

• CFNA – это двигатель мощностью 105 л.с. и объемом 1,6 литра. В нем стоит двойная цепь.
• Калужский EA211 имеет объем 1,6 л, в нем устанавливается ремень.

Что делать, если машина более старая, и тип мотора вы не знаете? Понять, что установлено на Фольксваген Поло, цепь или ремень, можно, осмотрев его внешне:

• Мотор с цепным приводом имеет металлический кожух, если крышка пластиковая, внутри вы найдете ремень.
• Объем двигателя 1,8-2 л – значит, внутри цепь.
• 1,6 л и меньше – ремень.
• Если авто оснащается двигателем ЕА111 до 2015 года выпуска, на нем стоит цепь, более поздние модели получили мотор ЕА211 с ремнем ГРМ.

Поняв, что внутри двигателя Фольксвагена Поло, ГРМ цепь или ремень, можно отправляться в магазин и заказывать деталь по ВИН-коду автомобиля. Кстати, по нему же можно понять и то, какой привод стоит в двигателе.

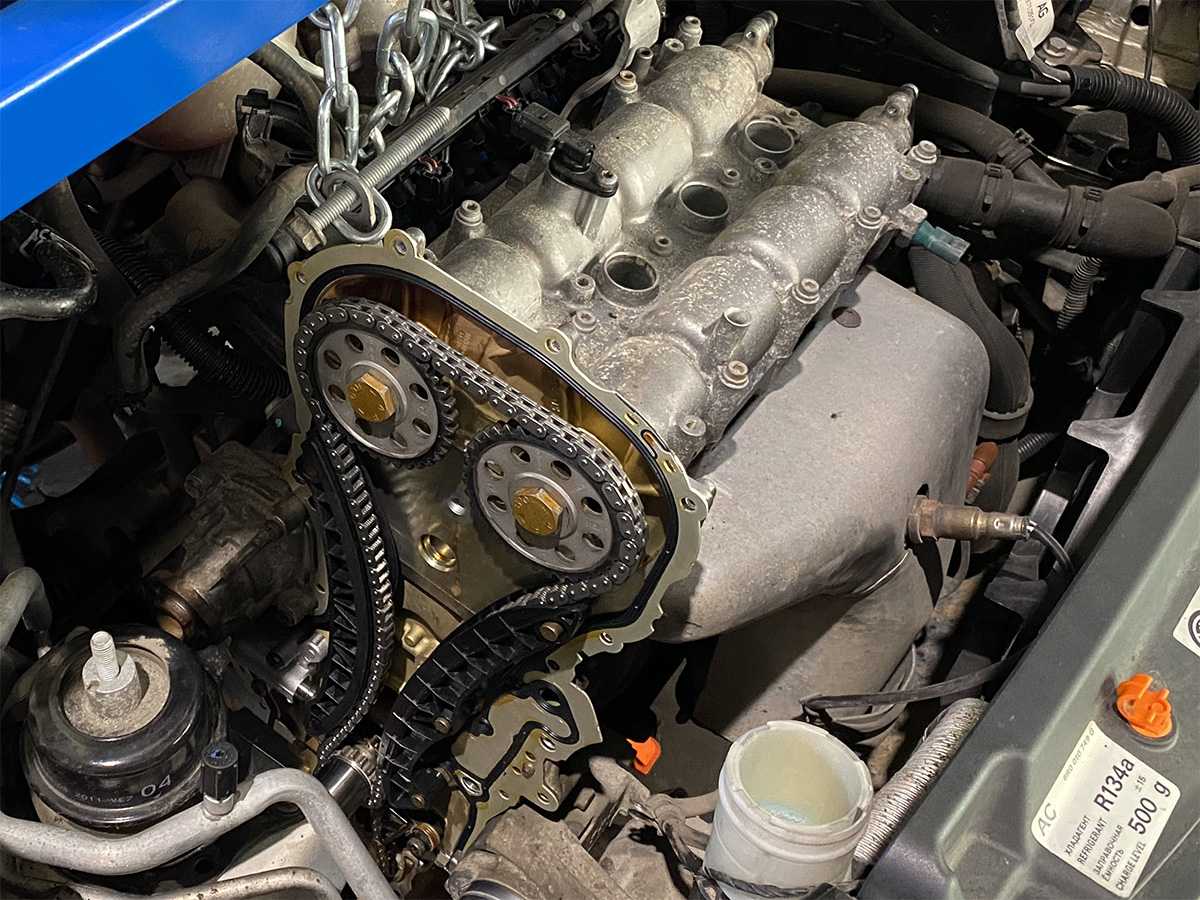

Как определить внешне цепь или ремень ГРМ

На этом автомобиле двигатель находится в поперечном исполнении и носит наименование CFNA, причём он имеет два распределительных вала сверху. Определить, какой привод используется на Поло седан, можно следующим образом:

1. Если на Поло цепной привод ГРМ, то на нем стоит металлический кожух, если же установлен ремень, то он защищён пластиковой крышкой.
2. Кроме того, узнать различие приводного механизма ГРМ можно по литражу двигателя. В газораспределительном механизме Фольксваген Поло объёмом 1,8-2.0 л применяется цепь, а на силовых агрегатах, имеющих объём 1,6 литра и меньше, используется ремень ГРМ.
3. Ещё можно судить о приводе ГРМ по дате выпуска автомобиля и маркировке двигателя. На «фокусах», выпущенных до 2020 года, был установлен мотор серии ЕА111 с цепным приводом, а на более поздних моделях монтировались силовые агрегаты под номером ЕА211, и там применяются ремни вместо цепи.

Классификация ГРМ

Современные автомобильные двигатели могут быть оснащены различными типами газораспределительных механизмов.

ГРМ классифицируется по четырем категориям:

1. По расположению распределительного вала – верхнее или нижнее расположение;
2. По количеству распределительных валов – один (SOHC — Single OverHead Camshaft) или два (DOHC — Double OverHead Camshaft);
3. По числу клапанов – 2, 3, 4, 5;
4. По приводу распределительного вала – цепной, шестеренчатый и зубчато-ременный

Верхнее расположение вала в цилиндровой головке является самым распространенным и эффективным. Открытие и закрытие клапанов осуществляется от распределительного вала при помощи рычагов (толкателей) привода. Такое расположение распредвала способствует упрощению общей конструкции двигателя, уменьшению его массы, снижению инерционных сил.

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Сбой в работе привода распределительного вала приведет к нарушению процесса газообмена в цилиндрах. Двигатель не сможет нормально функционировать, а это чревато серьёзными последствиями для главного силового агрегата

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Официальные сроки производителя

Нужно своевременно производить замену привода ГРМ на машине VW Поло. Если произойдёт обрыв ремня, двигателю будет нанесён серьёзный ущерб и ему потребуется капитальный ремонт.

В случае если установлен ремень

При обычных условиях эксплуатации привод меняется в плановом режиме через 90 тыс. км.

За это время он использует свой ресурс и становится негодным

Особое внимание нужно обращать на новые запчасти, так как от их качества зависит срок службы двигателя. Поло седан довольно популярный автомобиль, поэтому комплектующие принадлежности выпускаются многими производителями

Желательно выбор делать именно в пользу оригинальных запчастей: это гарантированно сэкономит средства на возможном дополнительном ремонте.

Первоначальными симптомами изношенного ремня ГРМ являются:

Все такие неисправности говорят о смещении фаз газораспределения и о слабой натяжке привода

Если обнаружена хоть одна из перечисленных неисправностей, то нужно обратиться в станцию техобслуживания для замены этого важного элемента двигателя

Сколько раз менять ремень ГРМ на Фольксваген Поло зависит также от того, какая манера езды, при этом как часто используется экстремальное вождение. В таких случаях менять ремень ГРМ нужно по мере его износа и истиранию профилей.

При замене привода ГРМ необходимо менять сразу и другие сопутствующие детали этого механизма. При этом рекомендуется использовать для VW Поло с двигателем CFNA 105 л оригинальные изделия со следующими артикулами.

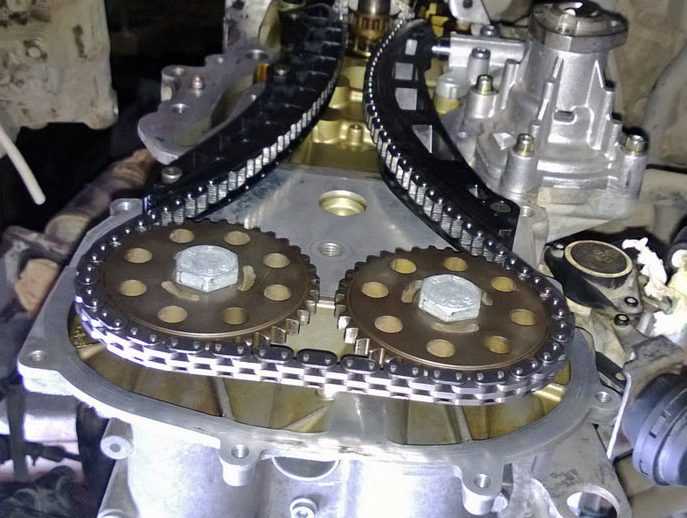

В случае если установлена цепь

С 2015 года с конвейера сошёл Фольксваген Поло с приводом в виде цепи взамен ремня. Определить такой двигатель на машинах VW Поло седан можно по маркировке: CFNA – 105 л. с.; CFNB – 95 л. с.

Казалось бы, найдено решение о надёжном приводе, ведь все сегменты у такого элемента выполнены из металла, а он, бесспорно, крепче, чем материал ремня. Но так ли это на самом деле? Сколько раз за время работы двигателя нужно производить замену цепи ГРМ на Фольксваген Поло? Почему некоторые производители рекомендуют менять цепь через каждые 60 тыс. пробега или 3 года эксплуатации, далее каждые 30 тыс. км или один раз в 2 года.

Во-первых, надо учитывать объём двигателя. Условно принято на моторах до 1,4-1,6 л устанавливать ременный привод ГРМ, а свыше 1,6 л – цепной. Чем мощнее мотор, тем больше нагрузка на этот элемент, и тем чаще надо менять привод.

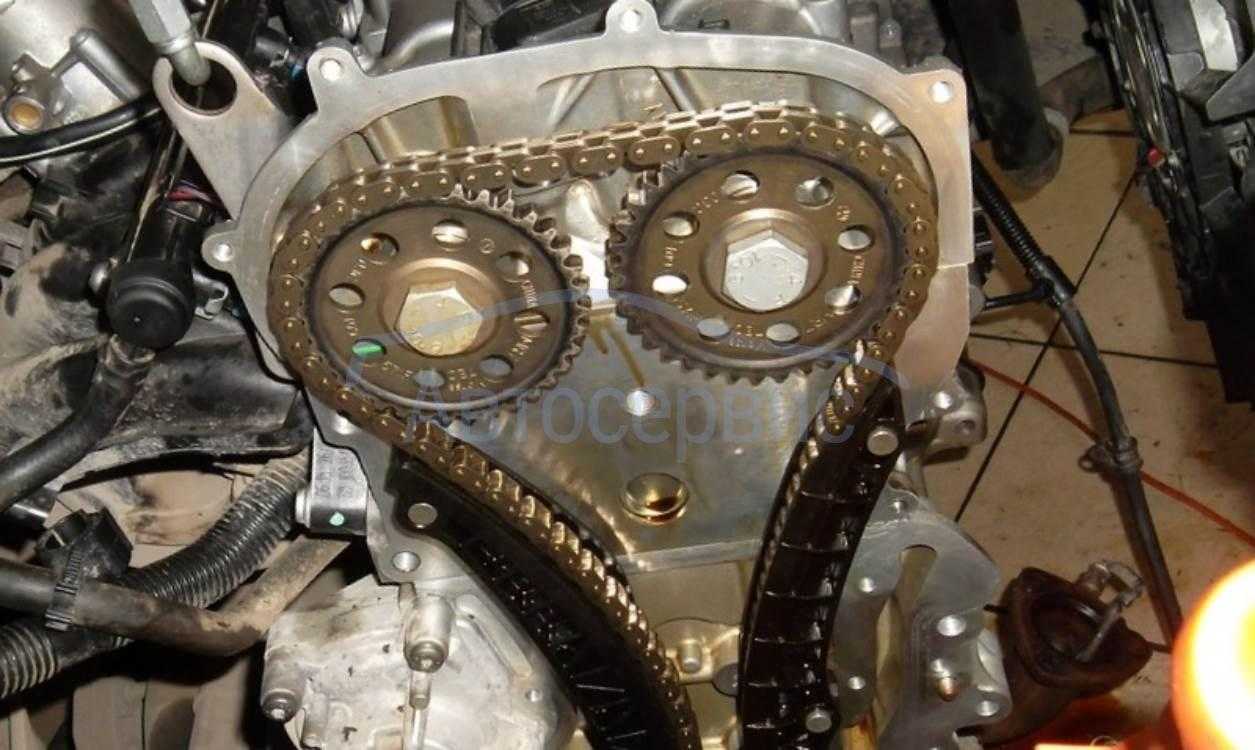

Определение необходимости замены

Официальный производитель заявляет, что ресурс цепи привода ГРМ Фольксваген Поло рассчитан на весь срок службы автомобиля. Дилеры утверждают, что менять элементы привода газораспределительного механизма требуется при достижении пробега около 180-200 тыс. км.

Опытные автовладельцы рекомендуют заменять цепь при пробеге 90-120 тыс. км. Связано это не с окончанием ее ресурса, а с растяжением. В результате происходит небольшое смещение фаз, вызывающее падение мощности на 20-40 лошадиных сил.

Симптомами необходимости заменить цепь привода газораспределительного механизма Фольксваген Поло являются:

• посторонние стуки при работе двигателя, исходящие из под кожуха привода ГРМ;
• повышенный расход топлива;
• снижение мощности;
• двигатель периодически глохнет;
• хлопки в впускной и выпускной коллектор;
• нестабильность работы мотора на холодную и под нагрузкой;
• существуют трудности с запуском силового агрегата.

Классификация газораспределительных механизмов

Двигатели на современных автомобилях оснащаются разными газораспределительными механизмами, которые имеют следующую классификацию:

1. В зависимости от расположения распределительного вала – нижнее или верхнее.
2. В зависимости от числа распределительных валов – один или SONC (Single OverHead Camshaft), либо два вала – DOHC (Double OverHead Camshaft).
3. В зависимости от количества клапанов – от 2 до 5.
4. От разновидности привода вала – шестеренчатый, цепной или с зубчатым ремнем.

Двигатели с верхним расположением вала считаются наиболее эффективными, и получили самое широкое распространение. В них клапана приводятся в движение распредвалом через рычаги толкателей. Это упрощает всю конструкцию, снижает массу двигателя и уменьшает силу инерции. В такой компоновке вал монтируется в головке, рядом с клапанами. Движение с коленчатого вала передается при помощи роликовой цепи или зубчатого ремня.

При нижнем положении вала ГРМ, он монтируется рядом с коленчатым валом в блоке цилиндров. Передача усилия на клапана происходит при помощи толкателей через коромысла. Распредвал входит в зацепление с коленвалом при помощи шестерни. Такая конструкция двигателя считается усложненной, к тому же инерция двигающихся частей механизма возрастет.

Количество распределительных валов механизма и клапанов на каждый цилиндр зависит от варианта двигателя. Чем больше в нем клапанов предусмотрено, тем лучше цилиндры заполняются воздухом или горючей смесью, и очищаются от газов. Благодаря этому, двигатель в состоянии развить больший крутящий момент и мощность. Нечетное количество клапанов означает большее число впускных в сравнении с выпускными.

Характеристики мотора CFNA

Производитель: Volkswagen Годы выпуска: октябрь 2010 – ноябрь 2015 Двигатель CFNA 1,6 л. 105 л.с. принадлежит к серии EA 111. Он выпускался на протяжении 5 лет, с октября 2010 г по ноябрь 2015 года, а затем был снят с производства и заменен двигателем CWVA из нового поколения EA211.

Конфигурация двигателя

Рядный, 4 цилиндра 2 распредвала Без фазорегуляторов 4 клап/цилиндр, Гидрокомпенсаторы Привод ГРМ: Цепь Блок цилиндров: Алюминий Чугунные гильзы

Мощность: 105 л.с (77 кВт). Крутящий момент 153 Н*м Степень сжатия: 10.5 Диаметр цилиндра/ход поршня: 76.5/86.9 Поршни алюминиевые. Диаметр поршня, с учетом теплового зазора на расширение, составляет 76.460 мм

Кроме того существует версия CFNB, которая полностью идентична, но оснащается другой прошивкой, благодаря которой мощность мотора снижена до 85 л.с.

Назначение и принцип действия ГРМ

Газораспределительный механизм в двигателе внутреннего сгорания предназначается для своевременной подачи воздушно-топливной смеси или воздуха в цилиндры и выпуска оттуда отработанных газов. Работа механизма осуществляется за счет своевременного открытия и закрытия впускных и выпускных клапанов.

Рабочий процесс ГРМ основывается на синхронном движении распределительного и коленчатого вала, что обуславливает открытие и закрытие клапанов в нужный момент моторного цикла. Во время вращательного движения распредвала, кулачки надавливают на рычаги, а те на стержни клапанов, открывая их. Следующий поворот распредвала поворачивает кулачек, который занимает исходную позицию и закрывает клапан.

Двигатели

Поло сегодня выпускается в двух модификациях – «хэтчбек» и «седан», причём первые производятся в странах Европы, а вторые – главным образом в России (под Калугой). Двигатель 1,6 л, самый востребованный у наших автомобилистов, выпускается в двух сериях: с 8 и 16-ю клапанами (CFNB и CFNA – соответствующая маркировка).

Различие между ними у Поло заключается в особенностях конструкции блока цилиндров. Разумеется, агрегат с 16-клапанным вариантом является наиболее мощным и динамичным. Но чтобы полностью понять, что у Фольксваген Поло лучше в качестве привода – цепь или ремень ГРМ, необходимо рассмотреть все аспекты.

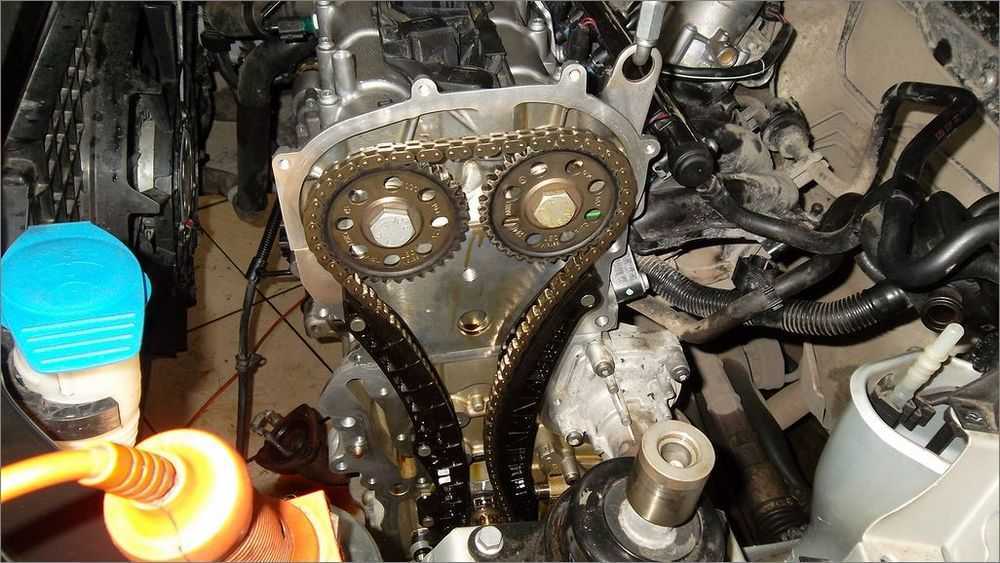

Цепные силовые агрегаты

Итак, мотор мощностью 105 л. с, объёмом 1,6 л у Фольксвагена Поло называется CFNA.

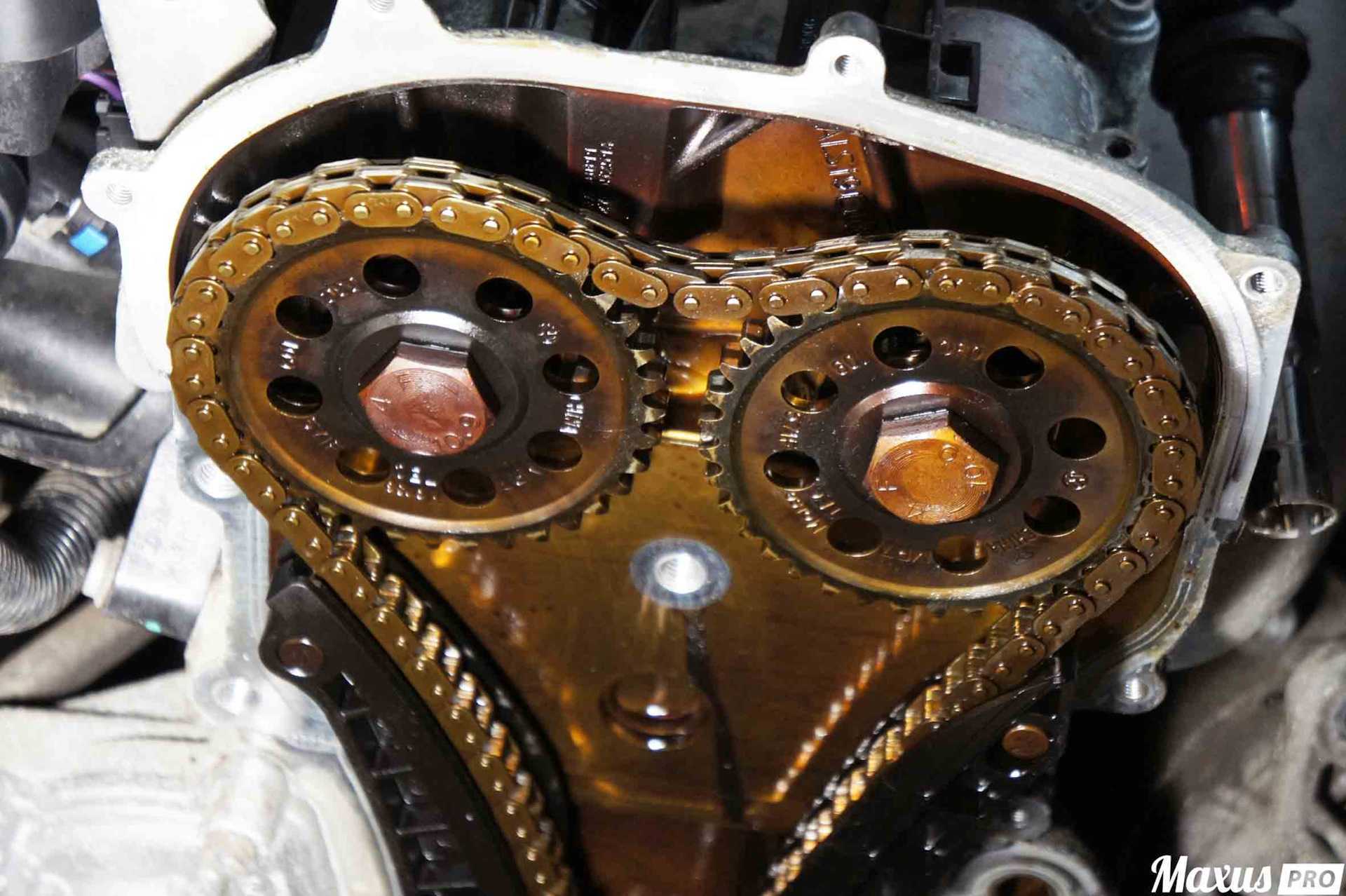

Мотор CFNA

1. Он представляет собой 4-тактный, четырёхцилиндровый, 16-клапанный, с двумя распределительными валами силовой агрегат.
2. Такой двигатель на автомобиле расположен поперёк продольной оси, что является одной из его характерных особенностей. Порядок работы поршневой группы схематично выглядит как: 1 – 3 – 4 – 2, при этом отсчёт тактов ведётся от шкива коленчатого вала.
3. На такой схеме DOHC основывается система питания, которая выглядит как фазированный распределённый впрыск топлива. Другими словами, в цилиндры топливная смесь поступает порциями, проходя по дросселям, согласно фазам газораспределения. При больших скоростных режимах автоматически запускается асинхронный (перемешанный) метод подачи топлива.
4. Все принадлежности на двигателе закрыты пластмассовыми крышками, причём особо важные выделены соответствующим цветом. Прекрасная динамика Поло хорошо сочетается с экономичным потреблением бензина – оно составляет всего лишь 7 литров на 100 км пробега при разном вождении (трасса-город).

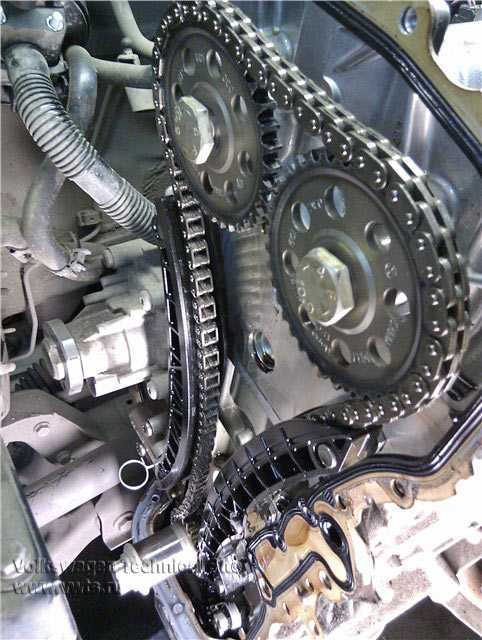

5. Привод из двойной цепи ГРМ на Поло седан в несколько раз надёжнее и долговечнее, чем с профильным ремнём, соответственно, это сказывается и на периоде эксплуатации машины. Бесконтактная система зажигания с 4-мя катушками, позволяет легко запускать двигатель при любой температуре, уменьшается расход топлива.
6. В то же время комплекс плавного действия тактов газораспределения (CVVT), при котором меняется уровень закрытия впускных клапанов, улучшает сгорание топлива, что напрямую влияет на сниженный выброс вредных веществ.
7. Мотор крепится на трёх опорных подушках, причём основная часть нагрузки ложится на боковые опоры, а третья больше играет роль компенсатора, чтобы снизить вибрацию.

Сейчас на автомобильном рынке можно приобрести Поло седан с турбированным надёжным двигателем TSI в 125 л. с., который имеет цепной привод. Наибольший форсаж может быть с 1400 до 4 тыс. об/мин, при этом разгон до 100 км/час составляет всего 9 сек. Максимальная скорость у Поло 200 км/час при расходе топлива 5,8 л на 100 км пробега.

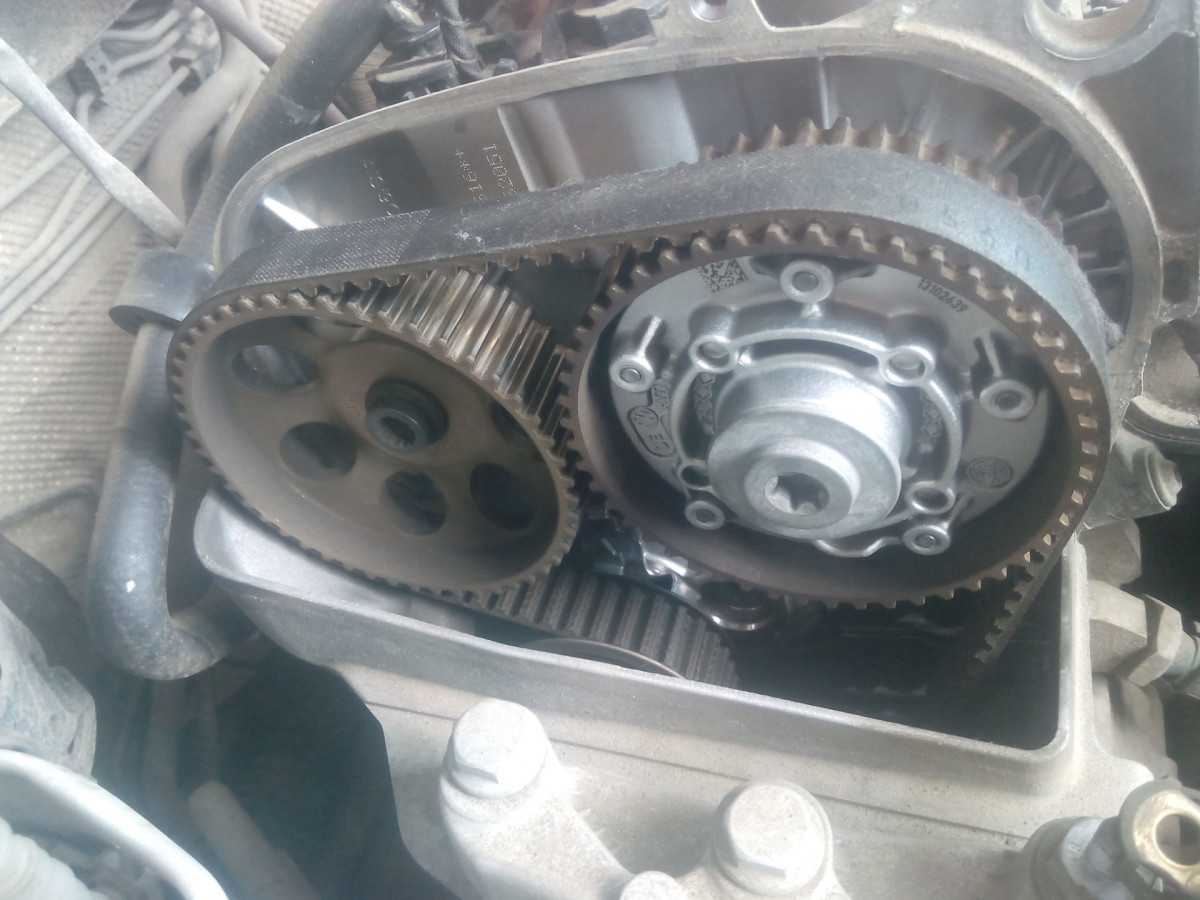

Ременные приводы ГРМ

В сентябре 2015 года на одном из заводов Volkswagen, расположенного вблизи Калуги, выпустили первую серию усовершенствованного атмосферного двигателя EA211 объёмом 1,6 л. с ременным приводом ГРМ.

Мотор EA211

Силовой агрегат перед запуском прошёл испытания на российских дорогах, был адаптирован и стал соответствовать не только их сложным условиям, но и нормативам экологии, принятой в Европе (Евро-5).

Реконструкции подлежал не только привод ГРМ, но и головка блока цилиндров, масляный насос, поршневая группа и т. д. На сегодняшний день после модернизации мотора ЕА111 с установленной цепью, на Фольксваген Поло получили новый двигатель EA211, на котором стал применяться ремень ГРМ. Причём это усовершенствование дало возможность увеличить мощность силового агрегата на 5 л. с. и стало составлять 110 л. с.

Реальный ресурс моторов Фольксваген Поло

Название Фольксваген говорит само за себя. Несмотря на то, что Поло относится к линейке бюджетных авто, все же его не отдают даром. Приобретая транспорт, любой потребитель рассчитывает на качество и длительный эксплуатационный срок.

Какой ресурс и сколько ходит двигатель Поло? На этот вопрос нельзя ответить однозначно. Ответ складывается из нескольких параметров. В первую очередь влияет отношение водителя к своему авто. Чтобы продлить эксплуатационный срок стоит:

• постепенно проходить обкатку;
• не преувеличивать скорость хотя бы на начальных порах;
• заправлять авто бензином А-95;
• не убивать машину с первого дня вождения.

Стоит обязательно проходить штатный техосмотр. Несмотря на затраты, данная операция имеет большое значение, особенно для тех авто, которые находятся на гарантии. Обязательна замена масла в движке, фильтра масляного, пробки поддона на картере вовремя. Также уровень масла всегда должен находиться в пределах нормы, а система охлаждения должна периодически проверяться.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

1. распределительного вала;
2. толкателей;
3. клапанов;
4. коромысла;
5.  штанги;
6.  привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм.  Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

4. Штанги

Штанги служат для передачи усилия от толкателей к коромыслам.  Штанги толкателей могут иметь  форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках.  Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

 Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.

Возможности тюнинга

Силовые агрегаты можно доработать, сняв экологические ограничения, заложенные в программу управления ЭСУД. Это выполняется перепрошивкой.

Установка турбин, замена распредвалов и прочие механические доработки могут быть оправданы только при желании получить индивидуальные настройки двигателя. Для более высокой мощности быстрее, проще и дешевле приобрести более продвинутые варианты двигателя, например, агрегат, поставляемый в комплектацию Polo GTI и способного развить 180 или 190 л.с. в зависимости от года производства. Или установить двухлитровый ДВС 2,0 TSI (2.0 WRC), развивающий 220л.с. и разгоняющий авто до 243 км/ч, разменивая сотню за 6,4 с.

В качестве итогов

Если возвратиться к вопросу в заглавии обзора и дать конкретный ответ, какой же все-таки лучший двигатель у Поло Лифтбек, то для нашего гаражного братства – это отнюдь не имеющий минимальный объем двигателя и экономичный 1.4 TSI, а 1.6 MPI движок. Так как он позволяет после того, как истечет срок гарантии и творить, и выдумывать те или иные способы форсажа или извлекать из него «придушенные» заводом потенциальные возможности.
